注記：

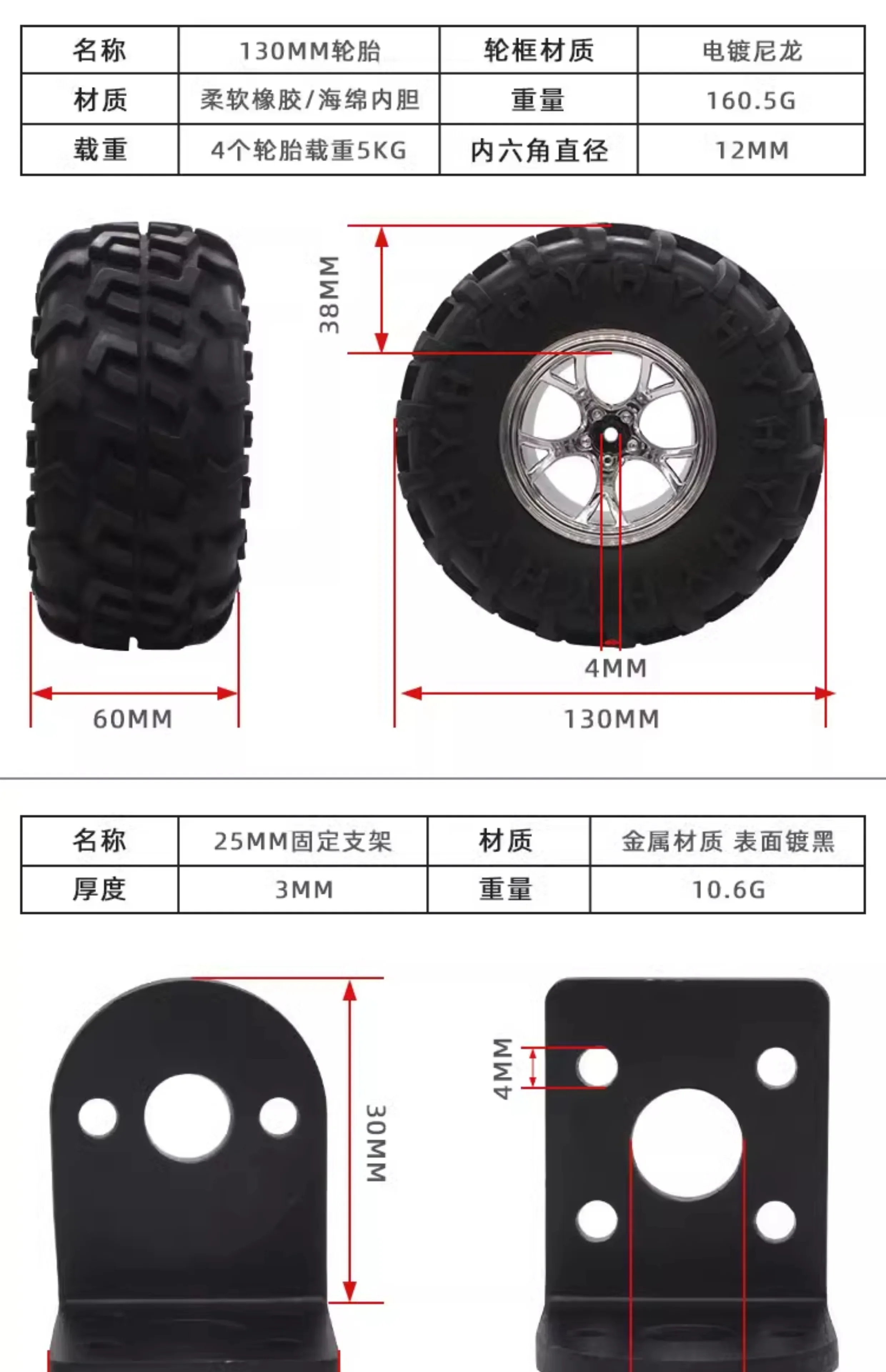

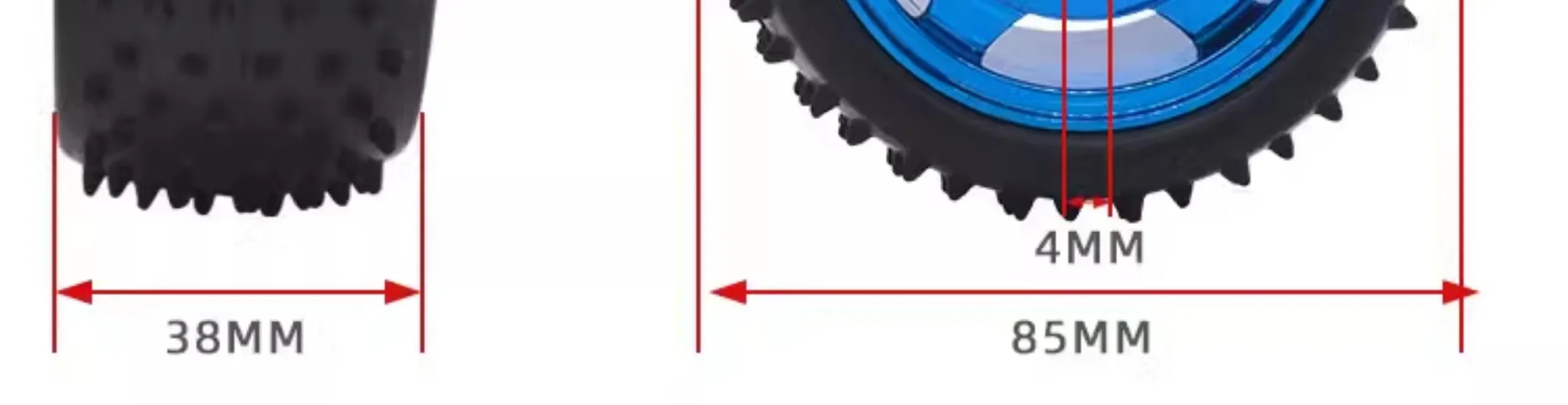

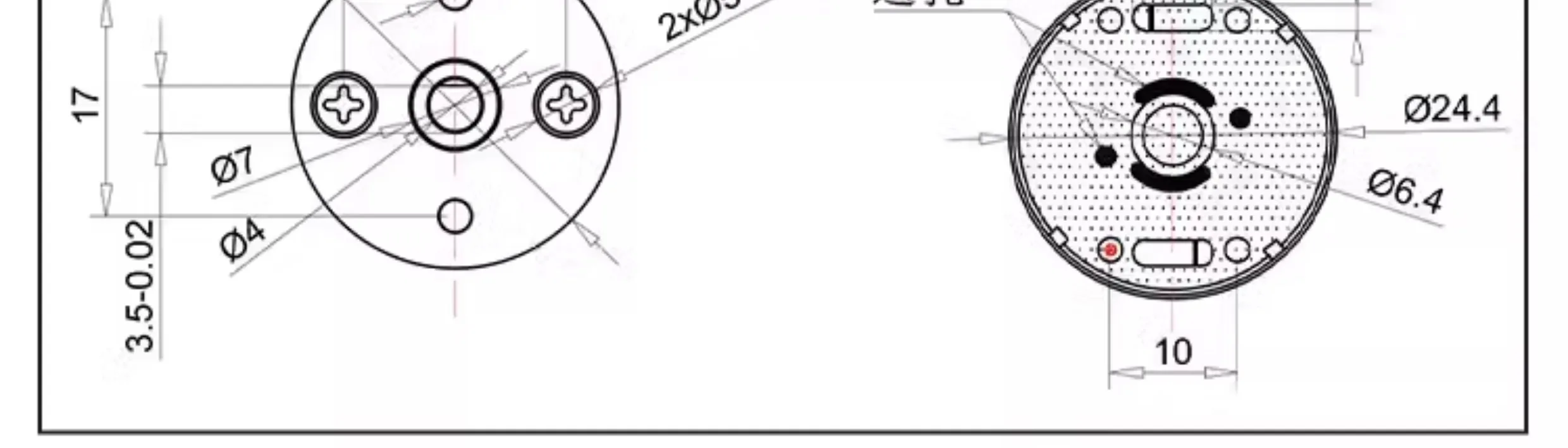

サイズは参考値です。測定誤差が存在する可能性がありますので、購入する前によく確認してください。
各モニターのキャリブレーションが異なるため、色が若干異なる場合があります。
プロジェクトに大きなエンジン サイズ要件がある場合は、購入前にお問い合わせいただくことをお勧めします。どうもありがとう！

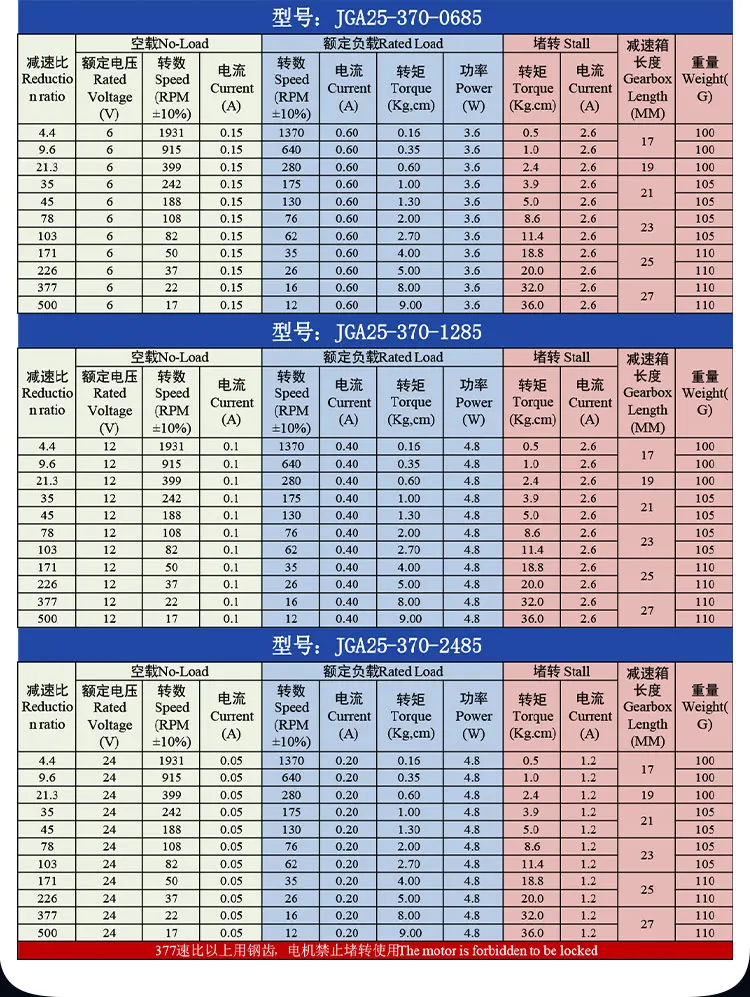

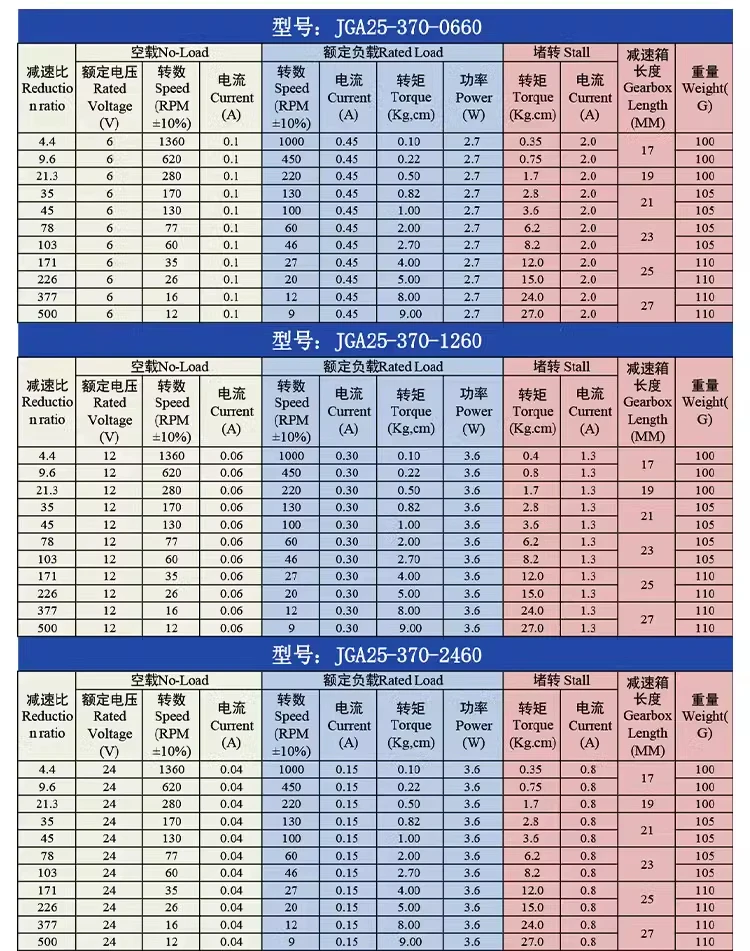

製品仕様

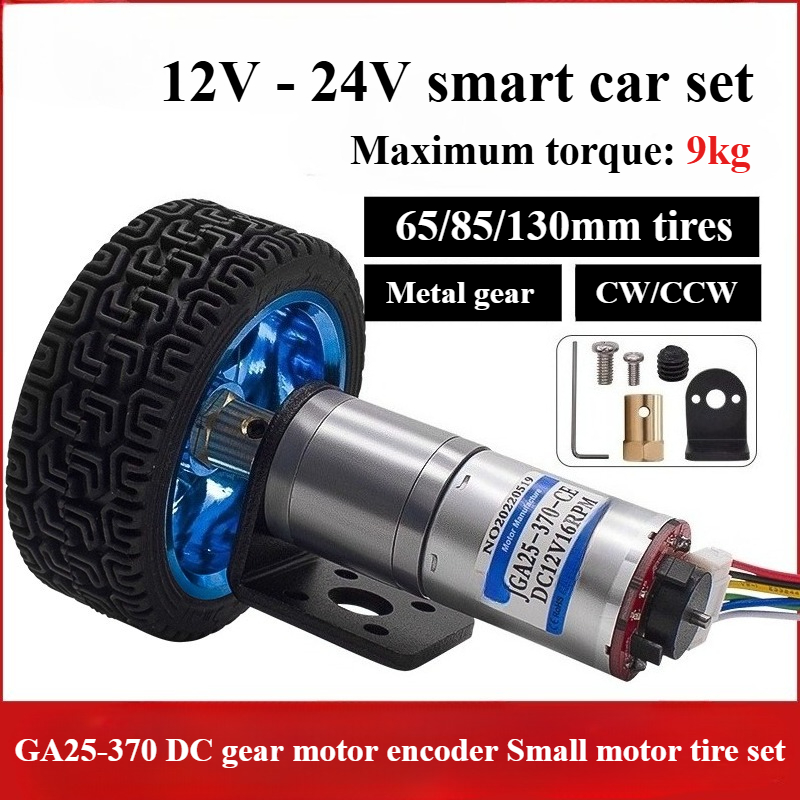

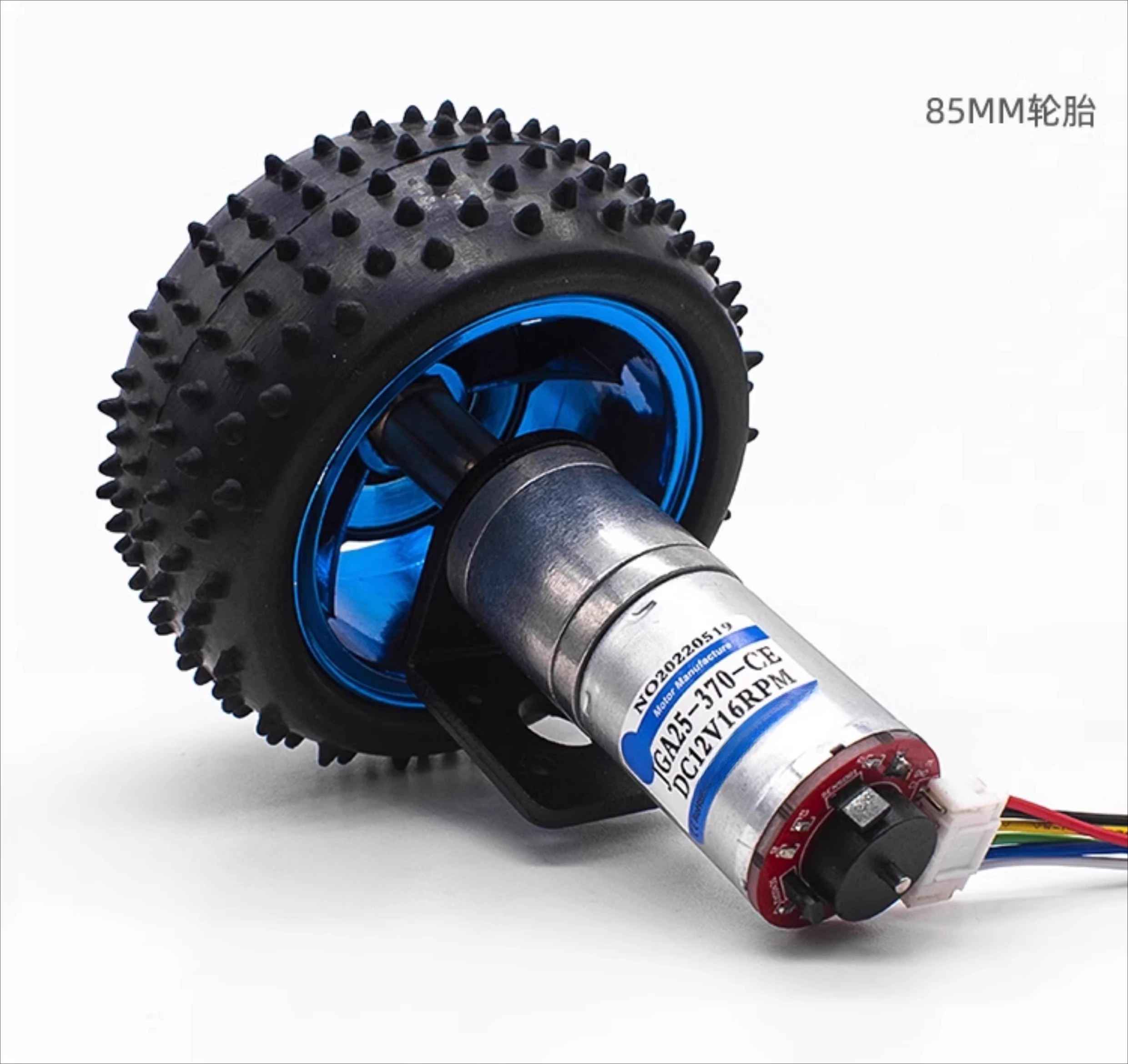

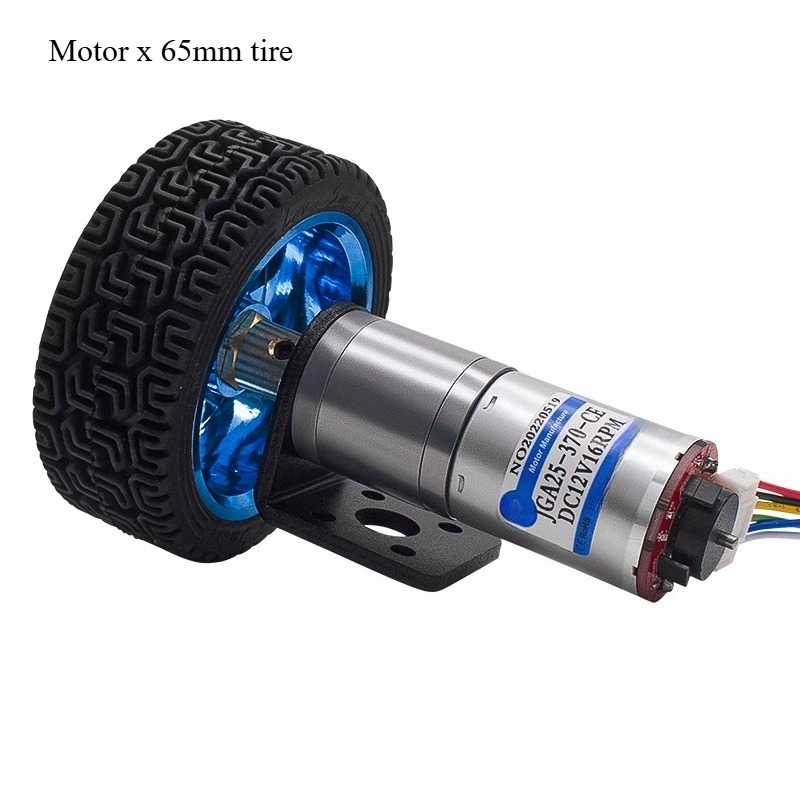

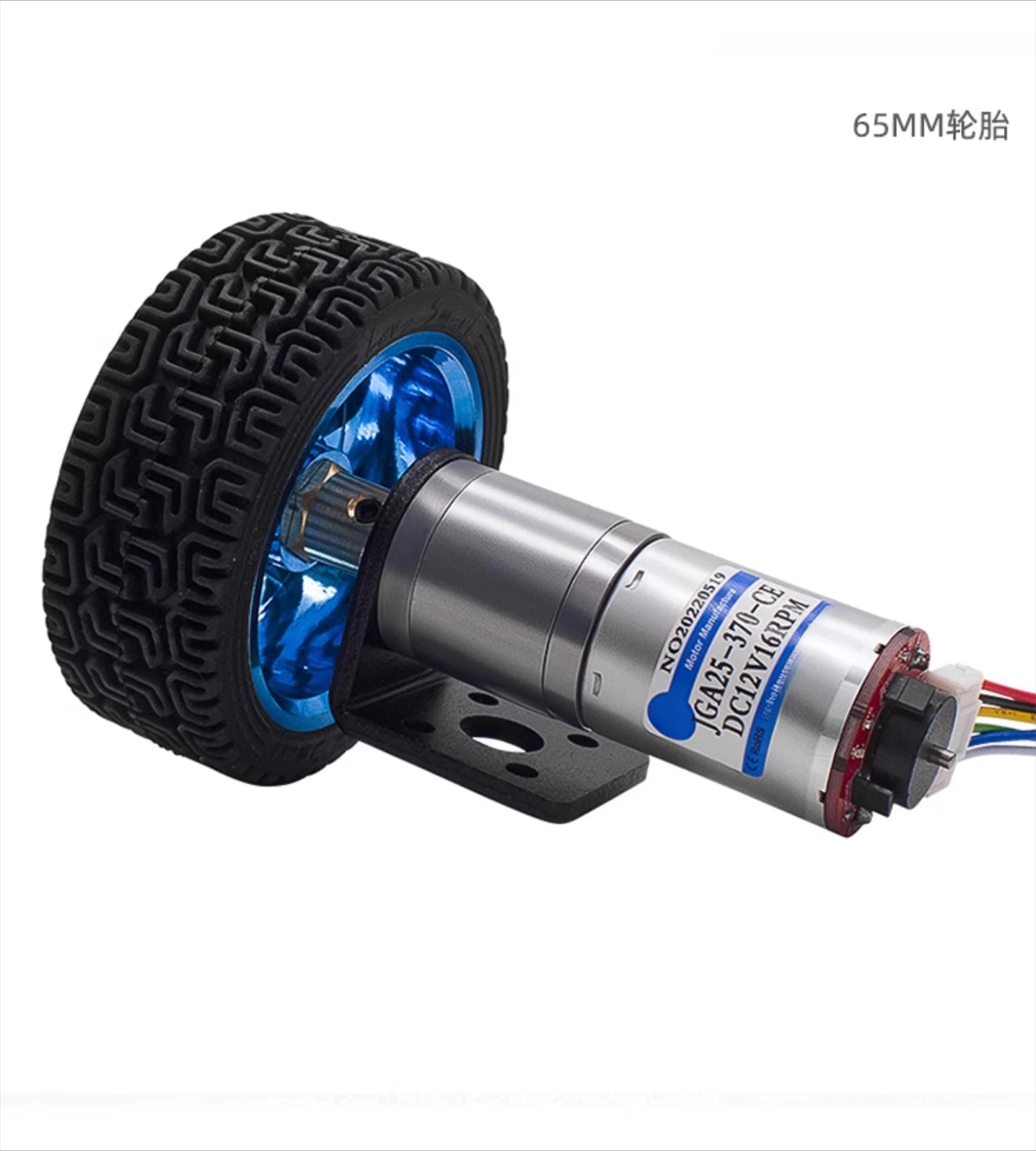

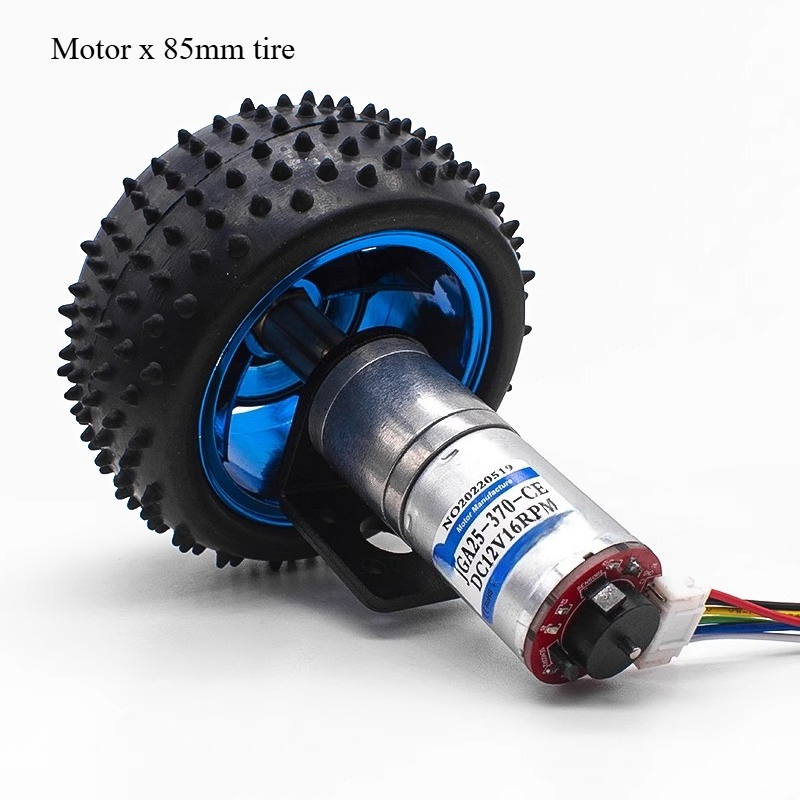

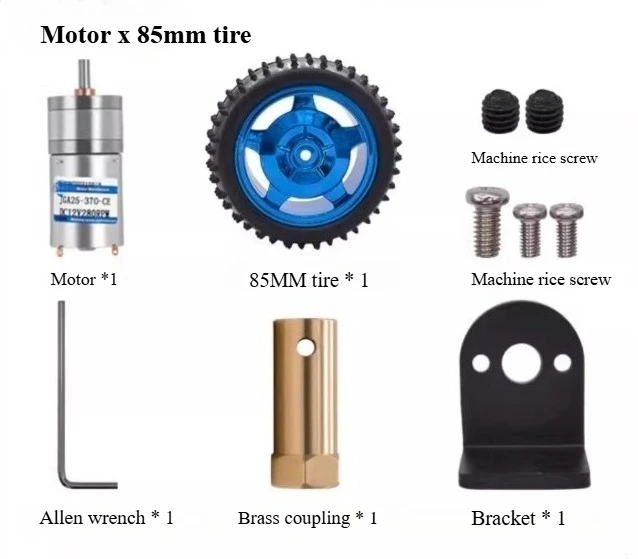

製品名: JGA25-370 DC ギアモーター
回転数：12回転～1931回転
無負荷電流: 0.05A-0.15A
電圧: 6V/12V/24V
電力: 2.7W-4.8W
最大トルク: 9KG
出力軸直径: 410MM
速度は調整できますか？はい
前方または後方に回転できますか?はい
適用範囲 印刷工作機械、フレーム切断、レーザー切断、CNC工作機械、工具機械、食品包装、オートメーション産業 航空宇宙、半導体装置、医療機器、ロボット、メカニカルハンド、通信機器、製薬機器、印刷装置、包装機械、繊維機械、CNC工作機械、CNCパイプベンダー、駐車装置、測定機器、工作機械、精密監視システム、車両産業、自動制御システムなどの産業に適用されます。

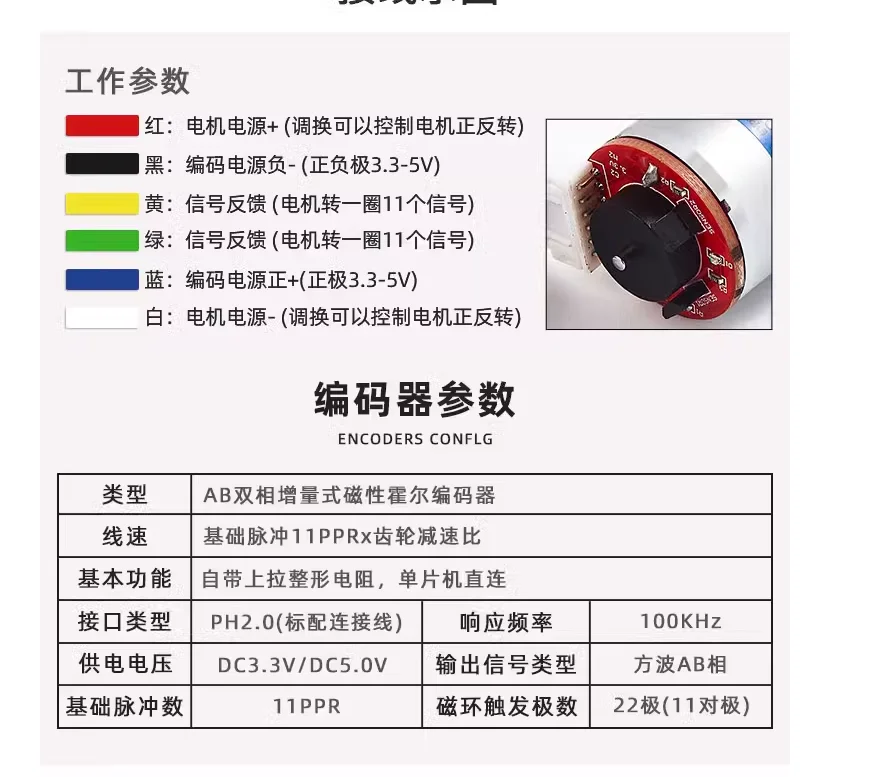

動作パラメータ
赤：モーター電源（入れ替えによりモーターの正逆回転を制御可能）
黒: エンコーディング電源マイナス - (正極と負極 3.3-5V)
黄：信号フィードバック（モーター1回転あたり11信号）
緑: 信号フィードバック (モーター 1 回転あたり 11 信号)
青: エンコード電源プラス (正極 3.3-5V)
白：モーター電源 - （モーターの正逆回転を入れ替えて制御可能）
エンコーダ設定
タイプ: AB 二相インクリメンタル磁気ホールエンコーダ
ライン速度：ベースパルス11PPRx減速比
基本機能：プルアップシェーピング抵抗内蔵、ワンチップマイコンと直結
インターフェースタイプ：PH2.0（接続ケーブル標準付属）
供給電圧: DC3.3V/DC5.0V
基本パルス数：11PPR
応答周波数: 100KHZ
出力信号種類：方形波AB相
磁気リングトリガー極数：22極（11極対）
================================================================
===============================================================
説明書
1. 制限負荷を超えたロータロック状態での使用は禁止です。ローターのロックによる機械の故障は保証の対象外となります。 2. 電源は製品の入力電圧（DC：直流12V/24V）に応じて適切に選定してください。3 負荷トルクが定格トルクと等しい場合、負荷速度は定格速度となります。実際の負荷が定格負荷を超えると、それに応じて実際の出力速度が低下します。

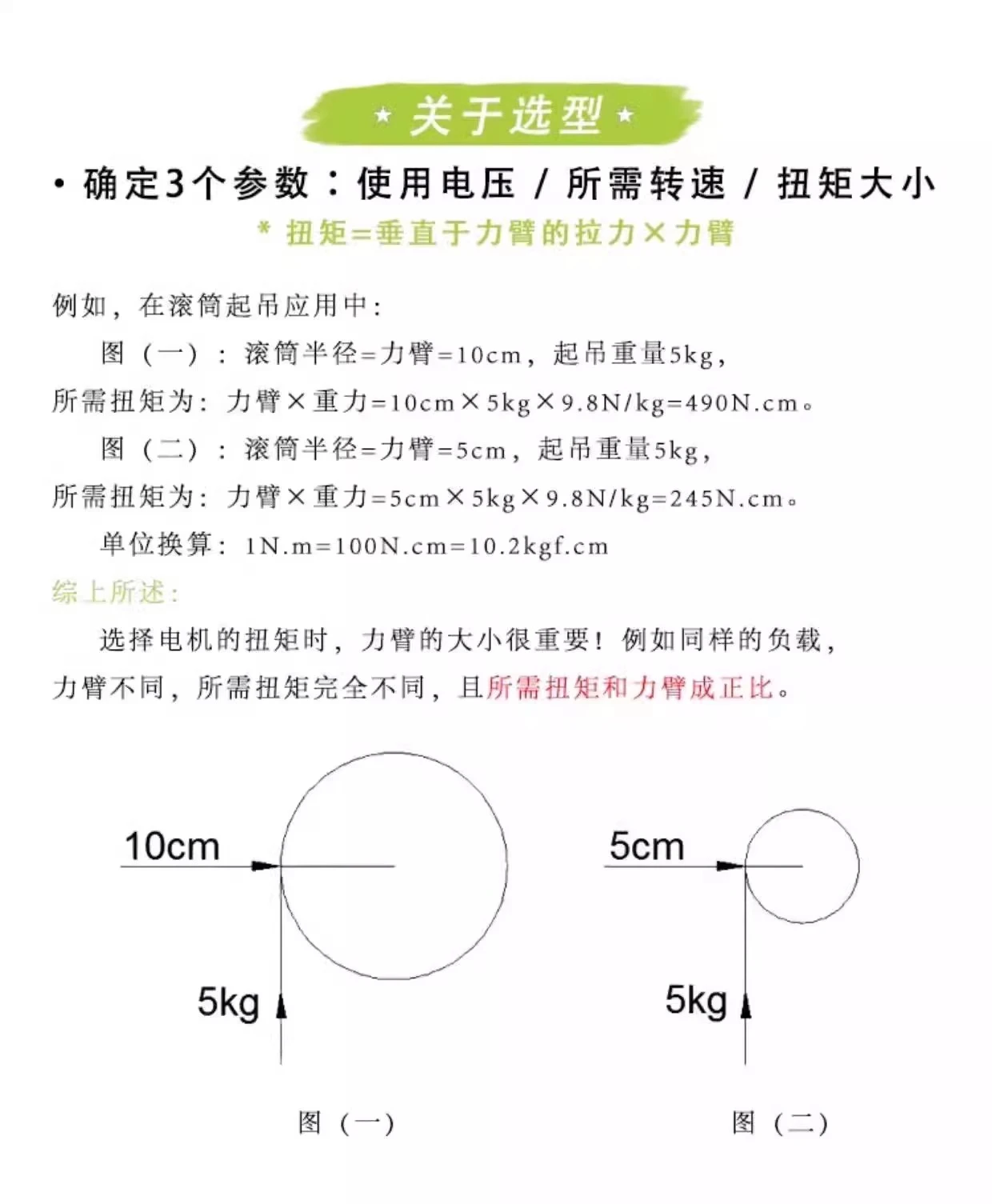

4. 選択する際には、定格トルクパラメータを参照することをお勧めします。
5. 限界負荷トルクに近づくか、限界負荷トルクを超えると、内部損傷が発生する可能性があります。
6. モータ回転数を下げると出力トルクが低下します。
7. モーターの動作中に DB ノイズが発生します。これは速度/負荷によってわずかに変化します。
商品の品質問題による返品・交換の場合、送料は当店が負担させていただきます。品質上の問題以外の場合、送料はお客様のご負担となります。 DC モーター購入時の注意: モーターを受け取ったら、まずリード線でテストしてください。テストの結果、モーターがお客様のニーズを満たしていないことが判明した場合、7 日間の理由なしの返品または交換ポリシーをサポートしますが、送料はお客様の負担となります。テストプロセス中にモーターが損傷した場合（たとえば、すぐに焼き切れた場合）、損失は購入者自身が負担します。モーターを受け取った後、モーターの使用方法がわからない場合は、時間内にカスタマーサービスにご連絡ください。ご自身で勝手に配線を接続しないでください。
注: はんだ付け後のテストは行わないでください。製品がはんだ付けされると、二次販売に影響します。返品・返金には対応しておりません！
