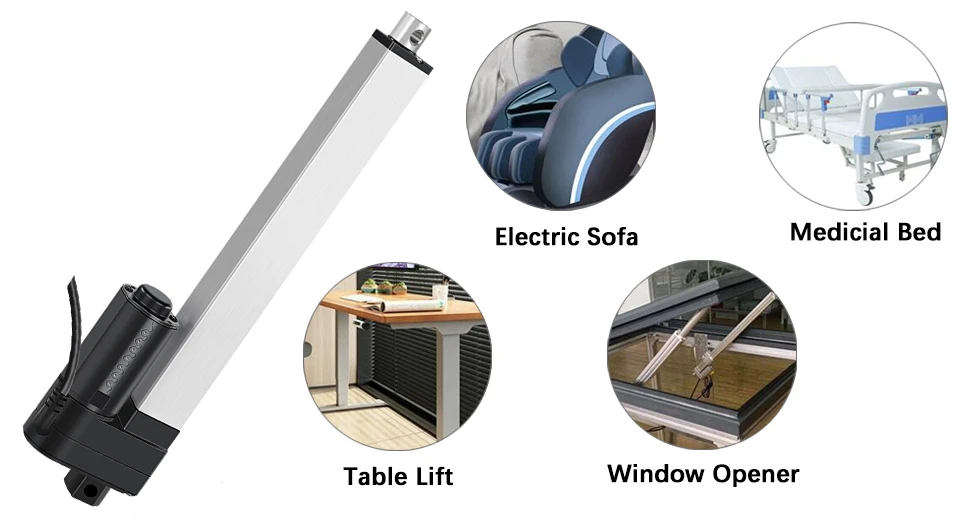

DC12V 電動リニアアクチュエータモーター 800N ヘビーデューティアクチュエータ 50-1000 ミリメートルストローク長窓オープナーケアベッド昇降スタンド
なお、AF1またはAF2、AF3機能の追加をご希望の場合は、ショッピングカートにてご購入下さい。まず、必要なトリップと積載を選択してショッピング カートに追加し、次に AF2 または AF3 を選択してショッピング カートに追加し、最後にショッピング カートから商品の代金を支払います。 AF2またはAF3を個別に購入した場合、それらは発送されません。
IP6000 電動アクチュエータを先に購入しない限り、AF2 または AF3 を購入しないでください。 AF2 または AF3 を個別に購入し、販売者に返信がない場合
技術的パラメータ
電圧(V) | DC12/24V | |||
無負荷速度(mm/s) | 12 | 25 | 40 | 52 |
荷重押し込み能力(N) | 800 | 400 | 330 | 200 |
負荷牽引能力(N) | 800 | 400 | 330 | 200 |
スタティックダンピング (N) | 800 | 400 | 200 | 100 |
ストローク長さ(mm) | 30-1000mm、またはカスタマイズされた | |||
動作温度 | o~40℃ | |||
リミットスイッチ | 内蔵 | |||
動作周波数 | 最大10% 2分間の連続使用 | |||
IPグレード | IP43 | |||
インナーチューブ | アルミチューブ | |||
色 | シルバーグレー | |||
送りねじタイプ | T型 | |||
オプション機能 | 磁気スイッチ | |||
スイッチ信号フィードバック | ||||
詳細：
デフォルトのインストール方法

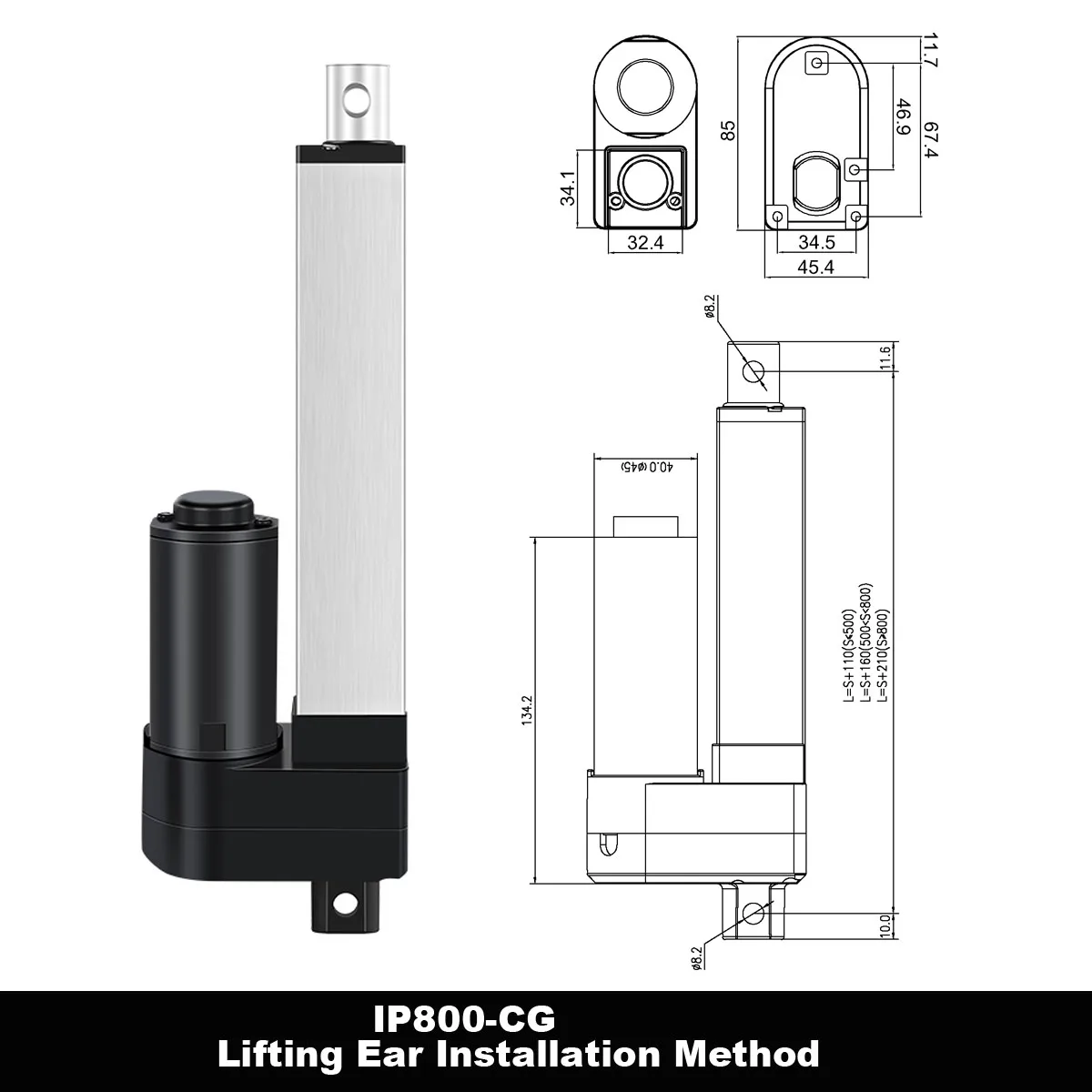

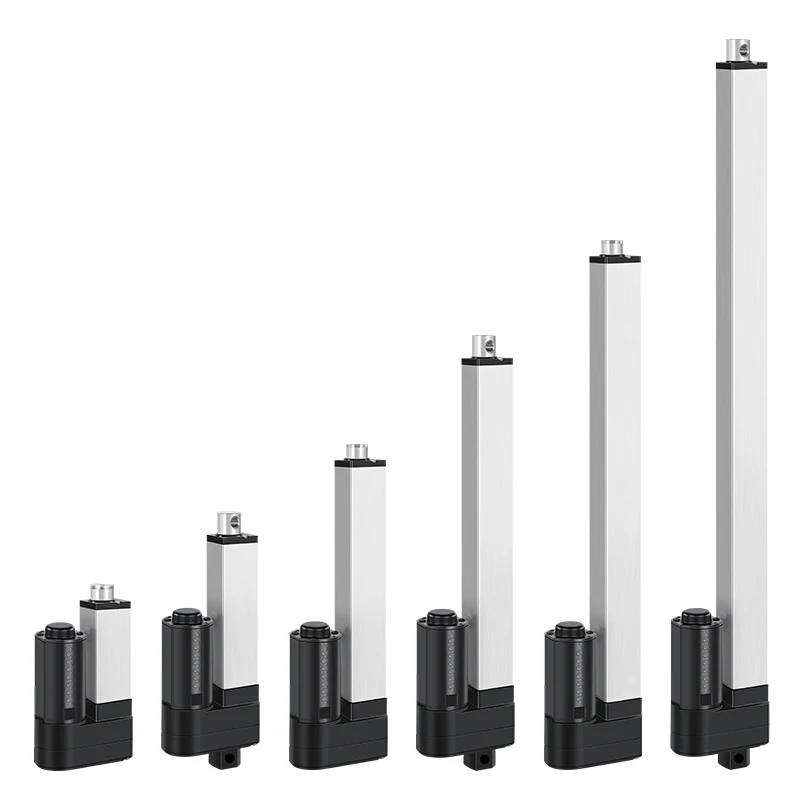

ストローク長さ(mm)についての図面
IP800シリーズ リニアアクチュエータの寸法図は以下をご確認ください。
L(mm)は取付寸法/初期長さを表し、S(mm)はストローク長を表します。
L=S 110/160/210mm
例えば、s（ストローク）＝100mmの場合、L（取付寸法）は210mmとなります。
伸縮ロッドが出た後の長さ = L S =310mm
ストローク長さ | 長さを延長する | 収縮長さ |
30mm | 140mm | 170mm |
50mm | 160mm | 210mm |
100mm | 210mm | 310mm |
150mm | 260mm | 410mm |
200mm | 310mm | 510mm |
250mm | 360mm | 610mm |
300mm | 410mm | 710mm |
350mm | 460mm | 810mm |
400mm | 510mm | 910mm |
450mm | 560mm | 1010mm |
500mm | 610mm | 1110mm |
550mm | 710mm | 1260mm |
600mm | 760mm | 1360mm |
650mm | 810mm | 1460mm |
700mm | 860mm | 1560mm |
750mm | 910mm | 1660mm |
800mm | 1010mm | 1810mm |
850mm | 1060mm | 1910mm |
900mm | 1110mm | 2010mm |
950mm | 1160mm | 2110mm |
1000mm | 1210mm | 2210mm |
ご注文方法
ステップ 1: 電圧の選択
DC12V/24V
ステップ2：ストローク長の確認
50-1000mm、カスタマイズされたストローク長については、私にご確認ください。

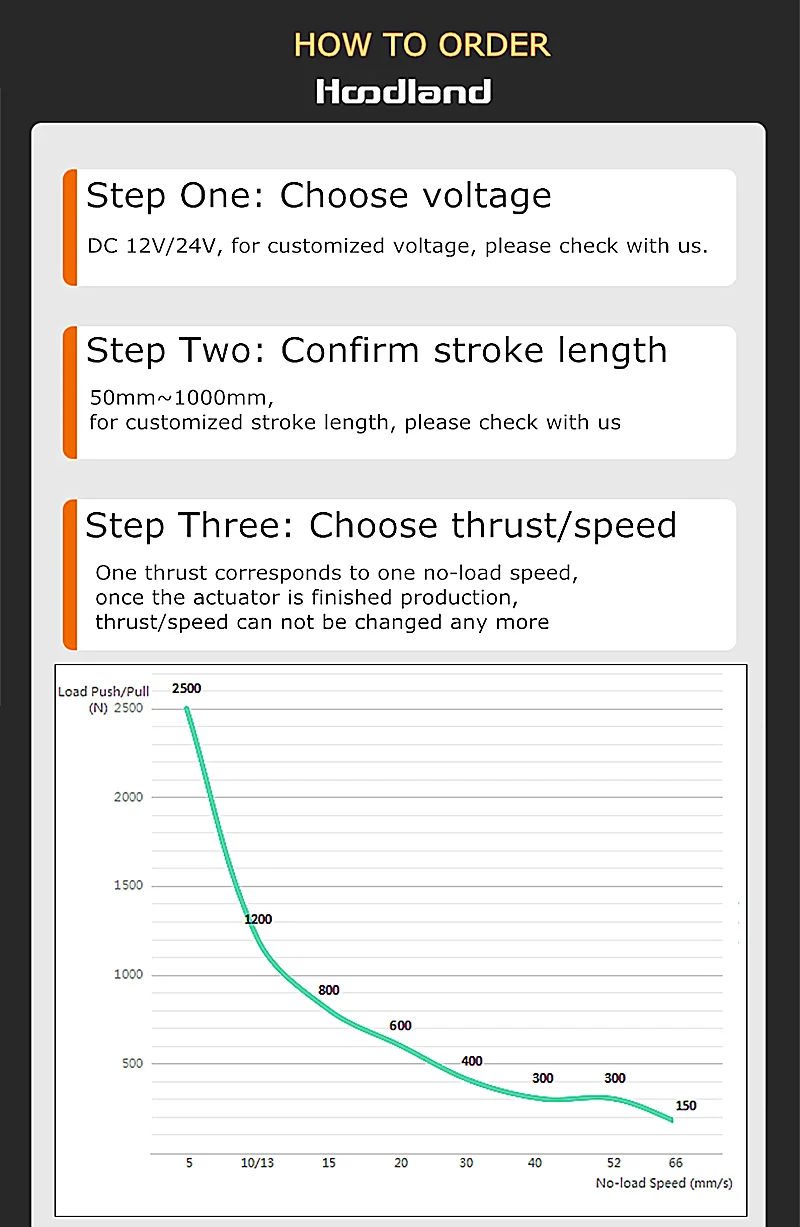

ステップ 3:推力/速度の選択
1 つの推力は 1 つの無負荷速度に対応します。アクチュエータの生産が完了すると、推力/速度を変更することはできません。

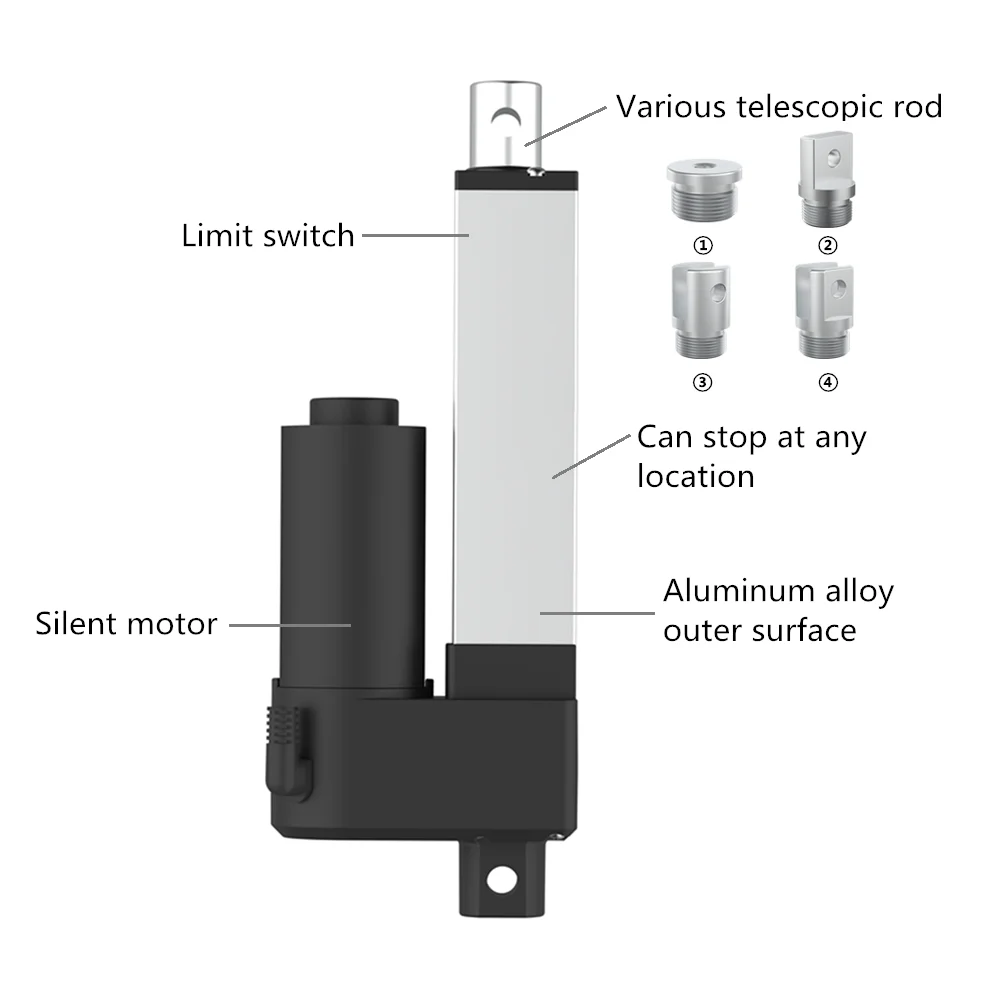

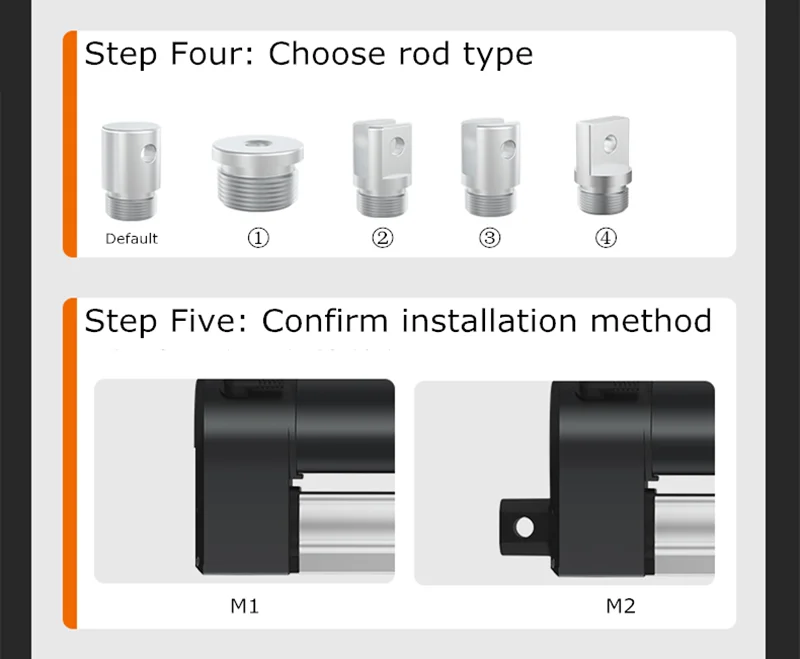

ステップ4：ロッドタイプの選択と取り付け方法の確認
デフォルトのインストール方法は図に示すとおりです。
ステップ5:インストール方法を確認する
ステップ 6: 追加機能
AF2:磁気スイッチ
AF3:スイッチ信号フィードバック

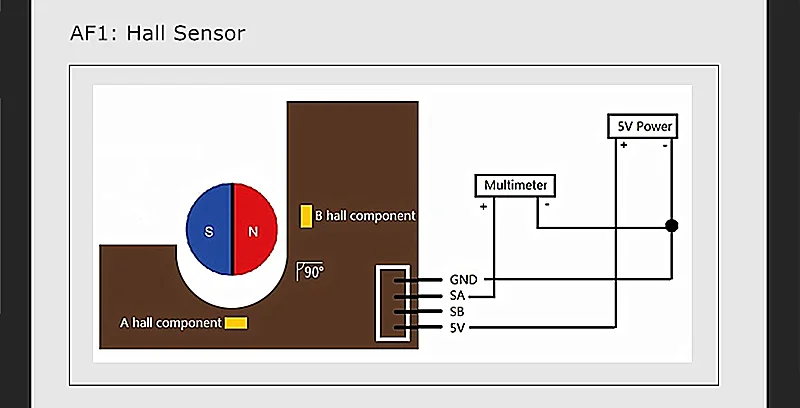

AF1 ホールセンサー
コントローラまたは外部プログラムを設定することで、リアルタイムの位置決めと同期を実現できます。

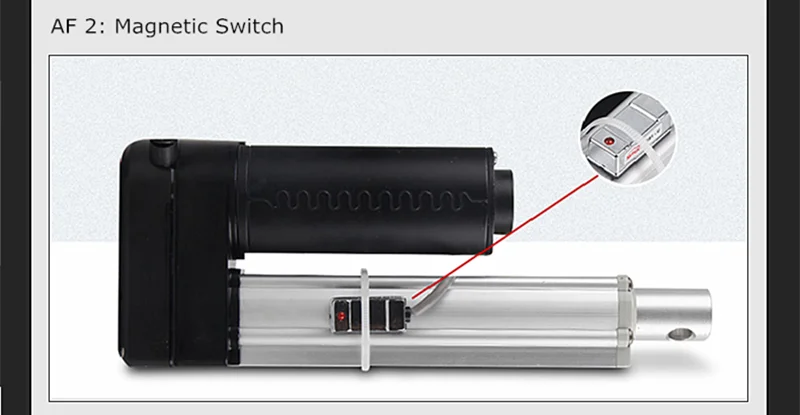

AF2 :磁気スイッチ
マングテンセンサーのフィードバック

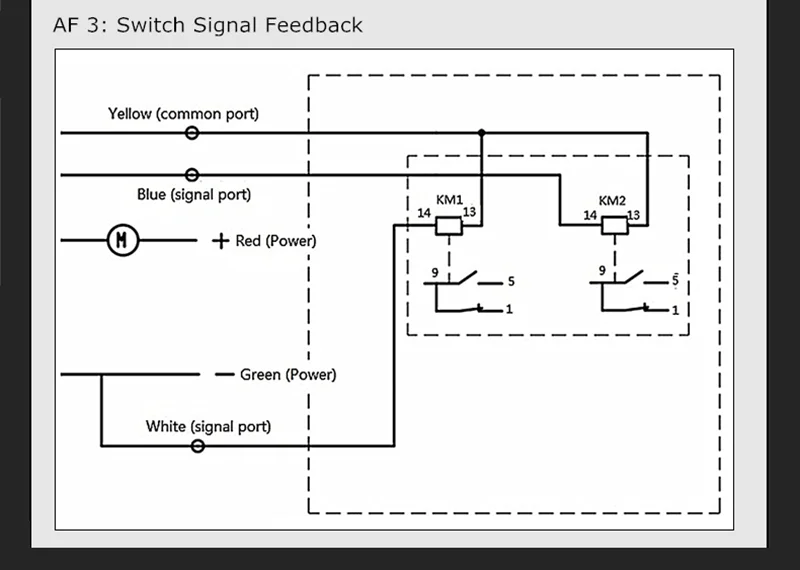

AF3:スイッチ信号フィードバック
リミットスイッチ フィードバック

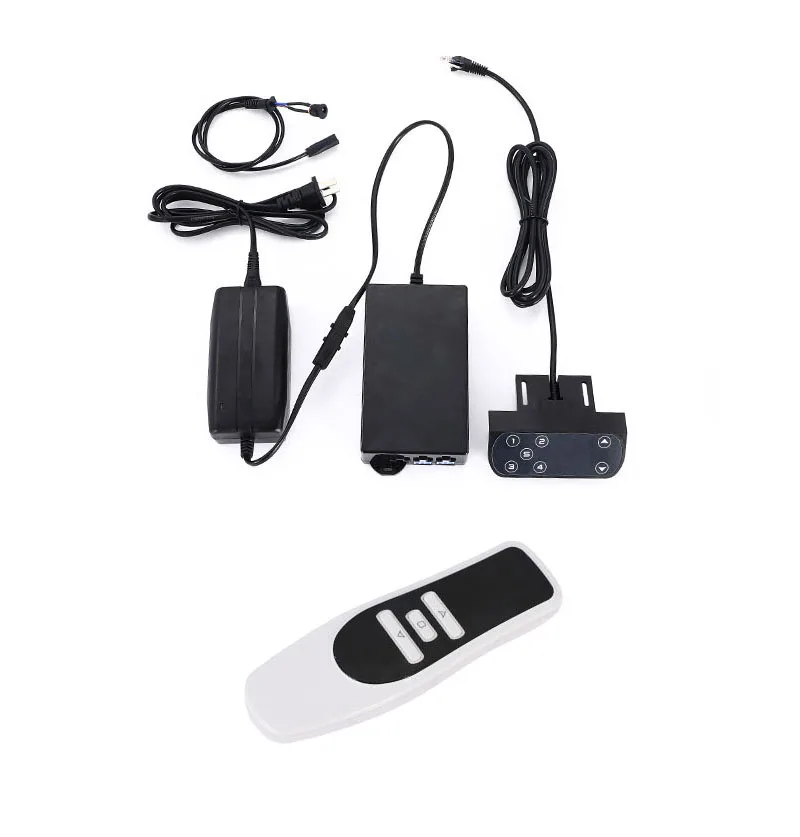

コントローラーが必要な場合は、この製品をチェックしてください:

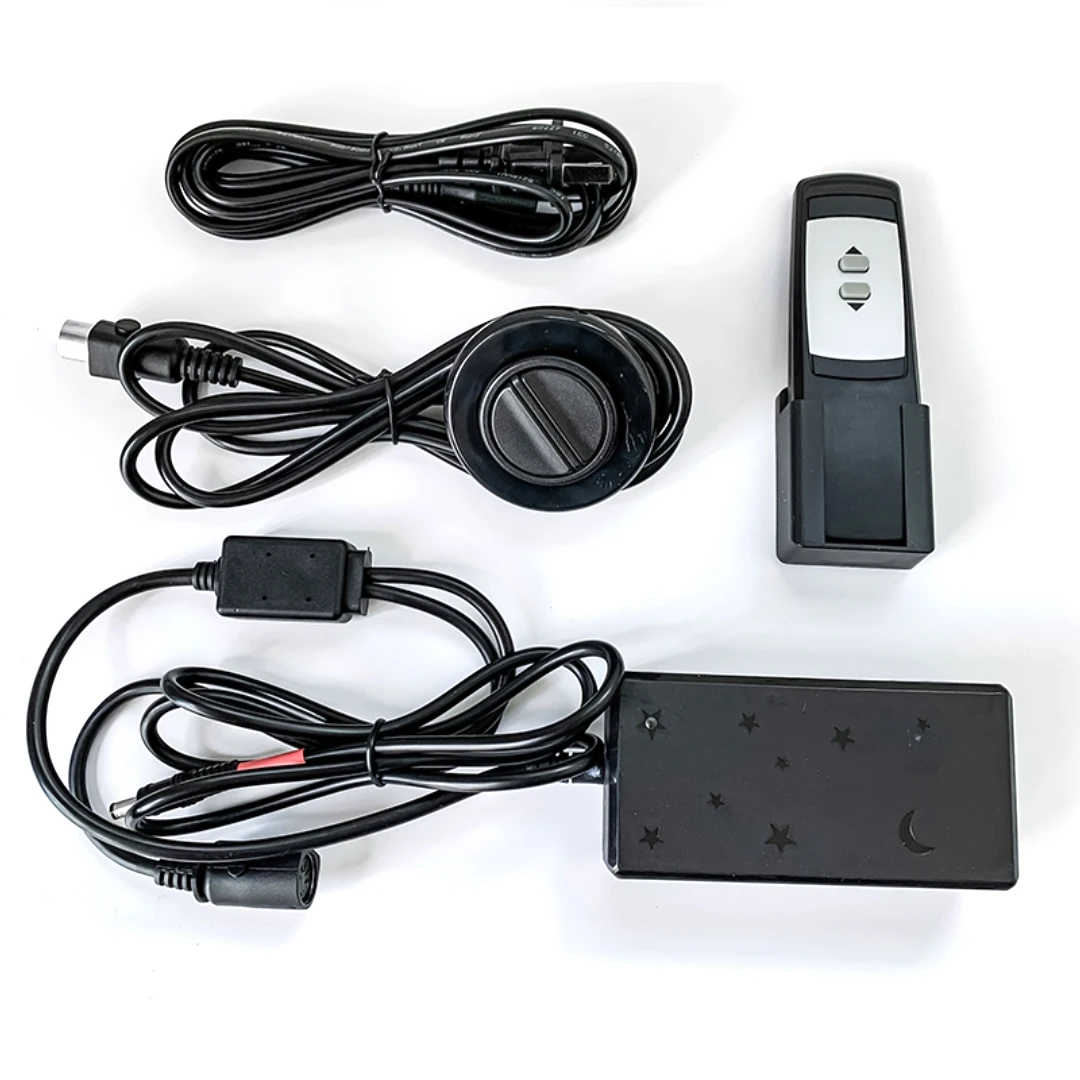

黒の 1V1 コントローラー

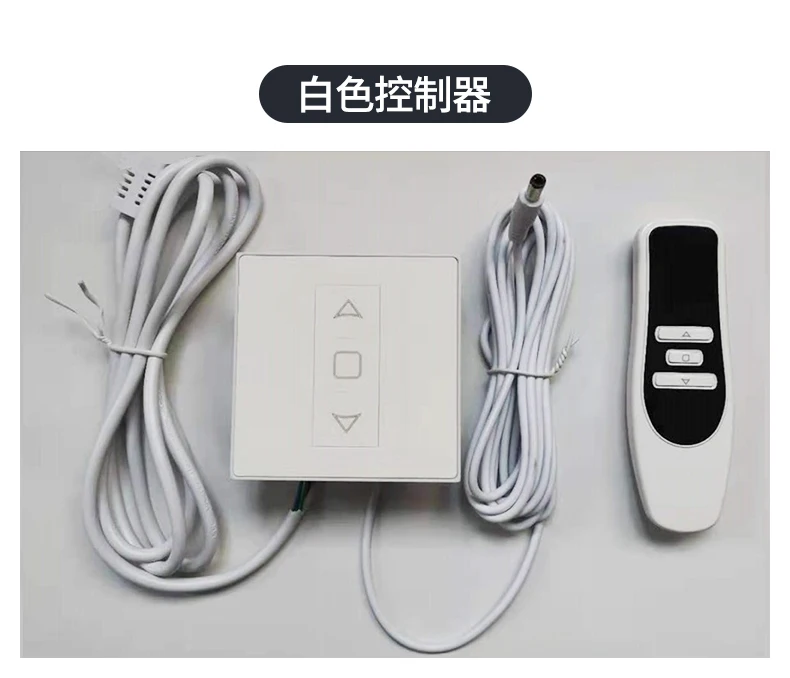

白色の 1V1 コントローラー

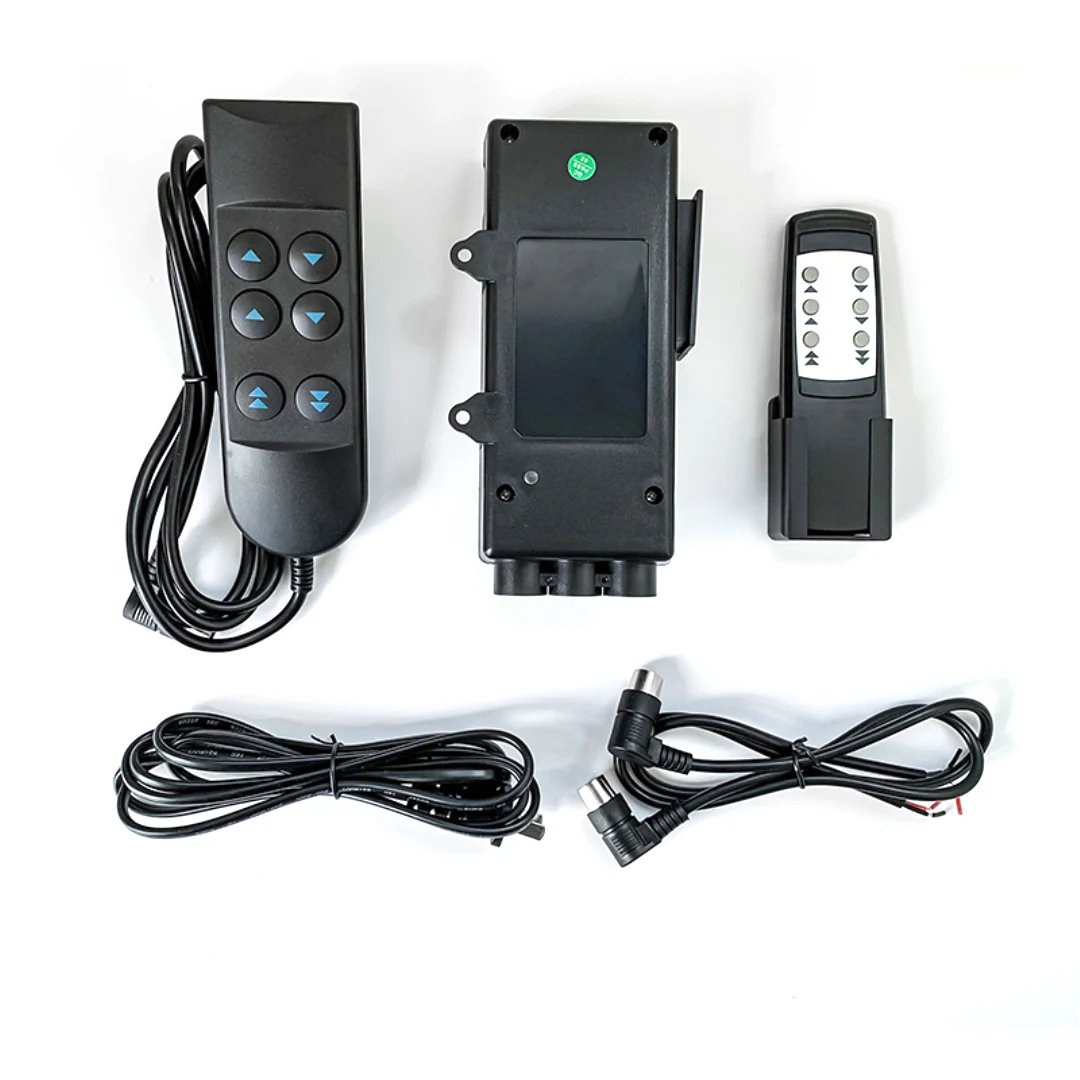

黒の 1V2 コントローラー
ホール同期コントローラー
保証
● 商品が届かない場合は、ご連絡ください。返金または新しい商品をお送りいたします。
●運送会社による破損があった場合は、最初に受け取ったときにご連絡ください。返金または新しいものをお送りします。
●設置や使用についてご不明な点がございましたら、お気軽にお問い合わせください。当社の営業とエンジニアがいつでも対応いたします。
●ご注文の際は、商品を確実にお受け取りいただけるよう、配送先住所、ご連絡先、お名前を再度ご確認ください。
ご質問や必要な場合は、直接メッセージを残すか、cassie@thehoodland.com に電子メールを送信するか、86 15726882369 までお電話ください。
