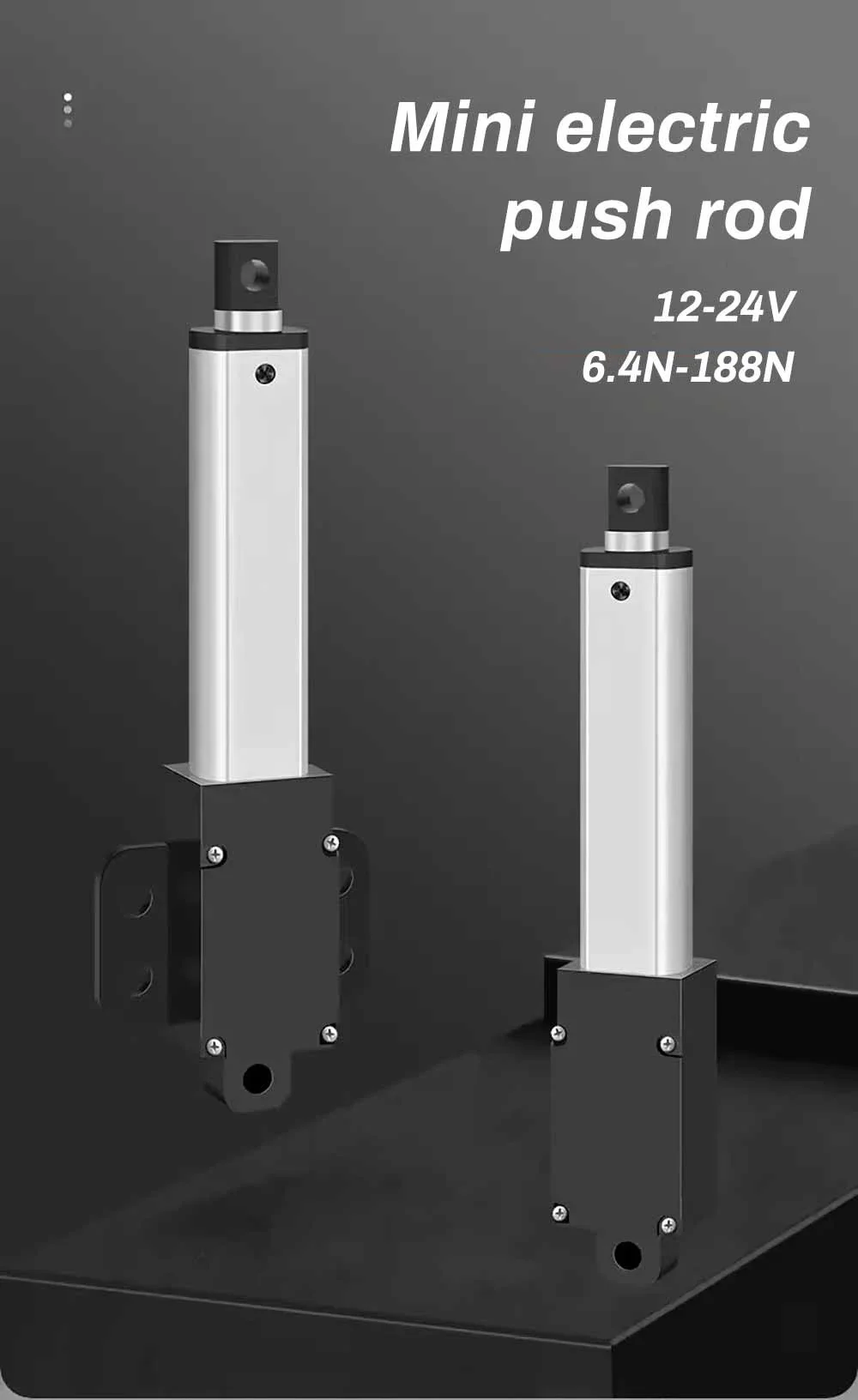

1 * ミニリニアアクチュエーター
追伸：
▲カスタム電圧DC 6V/DC 24Vをサポート、
▲カスタマイズされたストローク10mm/20mm/150mmをサポートします。
▲150mm/s-6.4N、50mm/s-19.2N、30mm/s-32N、7mm/s-128Nのカスタマイズをサポートします。
▲上記カスタマイズモデルは最低5台以上必要となります。
▲3Dモデル図面が必要な場合は、お問い合わせください。
動作原理:製品の伸縮はモーターのプラス極とマイナス極によって制御されます。
(プラス極を伸ばすかマイナス極を縮める)、マイナス極の配線を切り替えると伸縮方向を変えることができます。
適用範囲:TV昇降テーブル、昇降フレーム、マッサージチェア、医療用ベッドまたは椅子、自動車、自動化機器、電動ソファ、スマートホームなど
技術的パラメータ | |||||||
入力電圧 | DC 6V/12V/24V (カスタマイズをサポート) | ||||||
運搬能力 | 6.4/N | 19.2/N | 32/N | 64/N | 96/N | 128/N | 188/N |
スピード | 150mm/秒 | 50mm/秒 | 30mm/秒 | 15mm/秒 | 9.5mm/秒 | 7mm/秒 | 5mm/秒 |

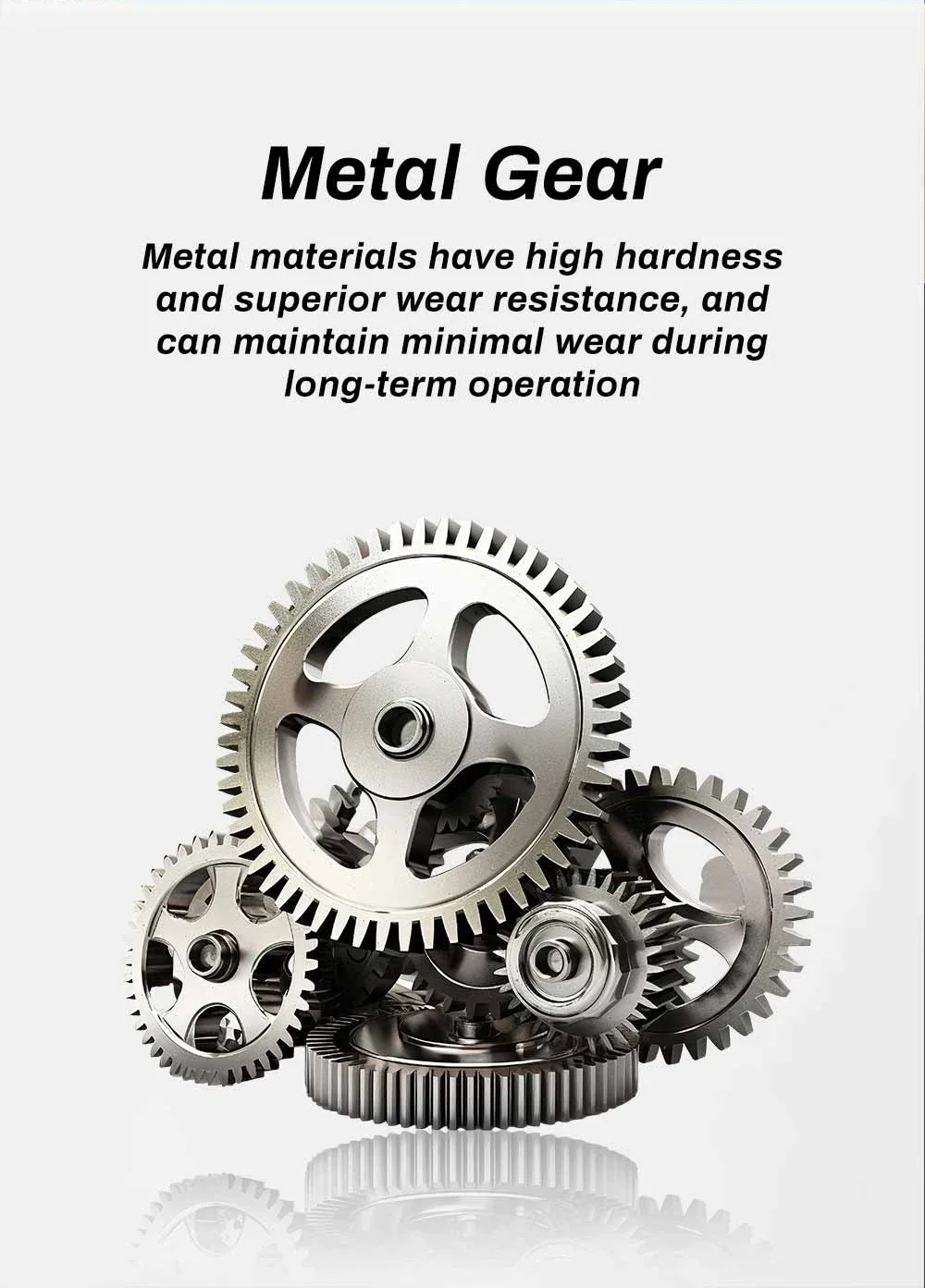

減速比 | 1:10 | 1:30 | 1:50 | 1:100 | 1:150 | 1:230 | 1:298 |

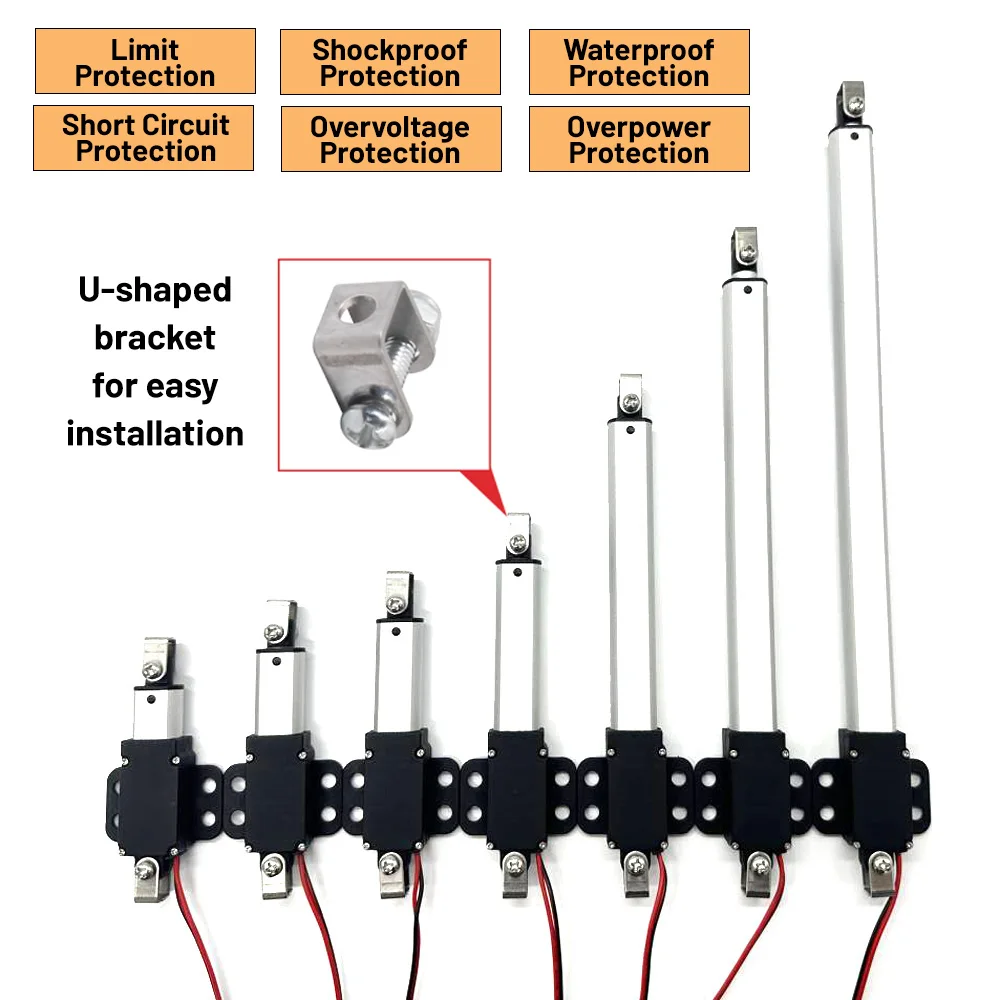

有効ストローク | 10mm | 20mm | 30mm | 50mm | 100mm | 150mm | 200mm |

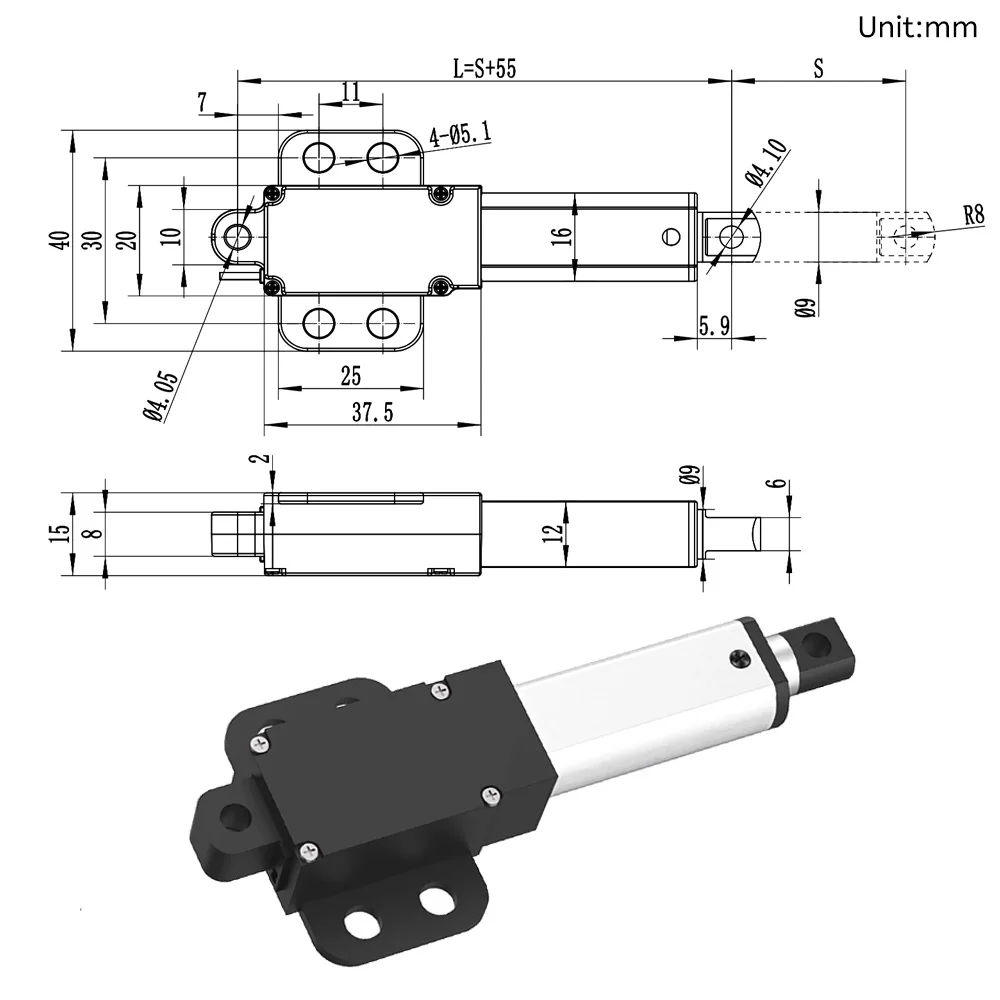

最小設置距離 | 65mm | 75mm | 85mm | 105mm | 155mm | 213mm | 263mm |
MAX設置距離 | 75mm | 95mm | 115mm | 155mm | 255mm | 363mm | 463mm |
脳卒中 | 10-300mm (カスタマイズをサポート) | ||||||
保護等級 | IP54 | ||||||
業務システムの運用 | 15% | ||||||
ノイズ | ≦50dB | ||||||
耐用年数 | 30000回 | ||||||

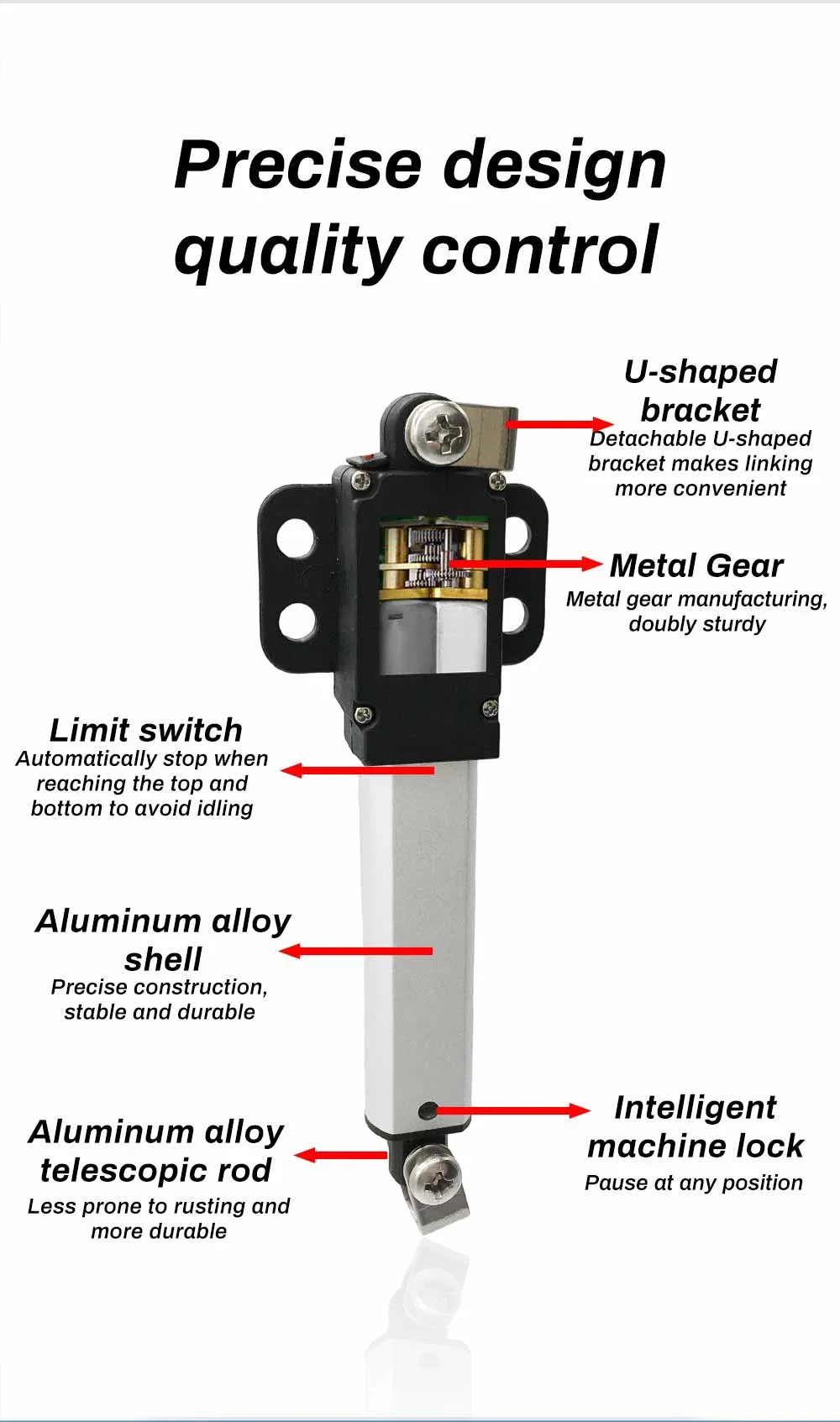

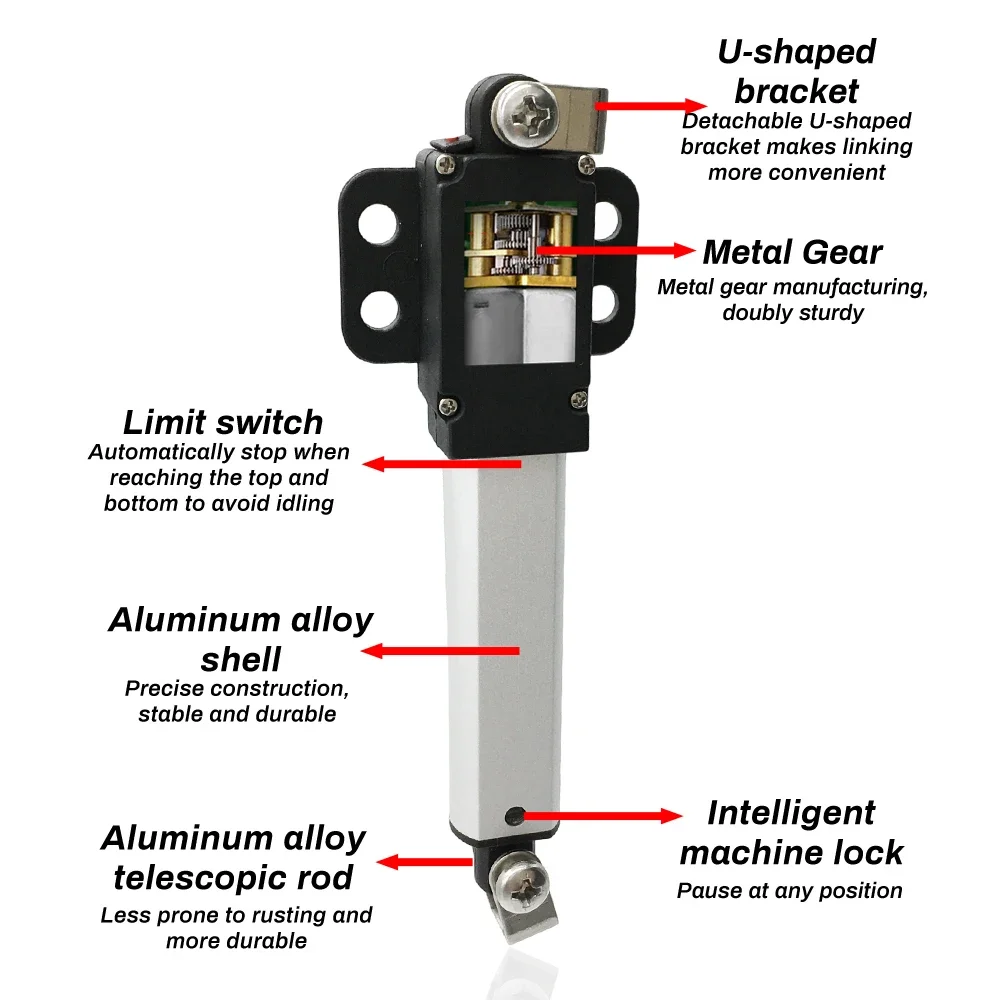

リミットスイッチ | 内蔵 | ||||||
無負荷電流 | 0.1～0.05A | ||||||
定格負荷電流 | 0.7-0.2A | ||||||
動作環境温度 | -20℃75℃ | ||||||
動作周波数 | 15% | ||||||
