中空回転アクチュエータプラットフォームレーザーマーキングロータリーインデックスプレート円形位置決め DD モーターの交換カムディバイダー 4 軸

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$145.57 /Pc

量:

(1677 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

1× 中空ロータリアクチュエータ
1 X 光電センサー (リミットスイッチ)

製品の特徴:

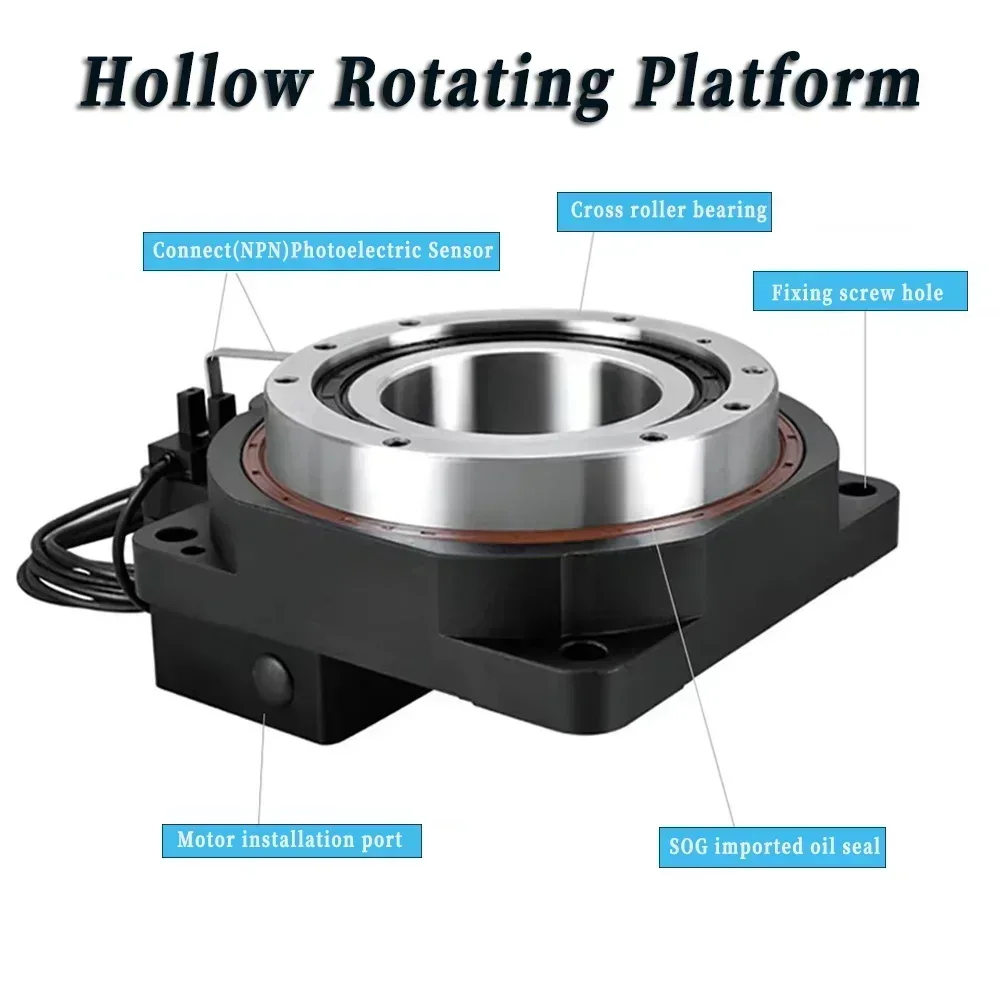

1.中空回転プラットフォームの回転テーブルは中空構造で、モーターは側面に接続されており、空気の取り付けを容易にします。
デバイダーやDDモーターと同様に、重量物をプラットフォームに直接固定して伝動することができます。

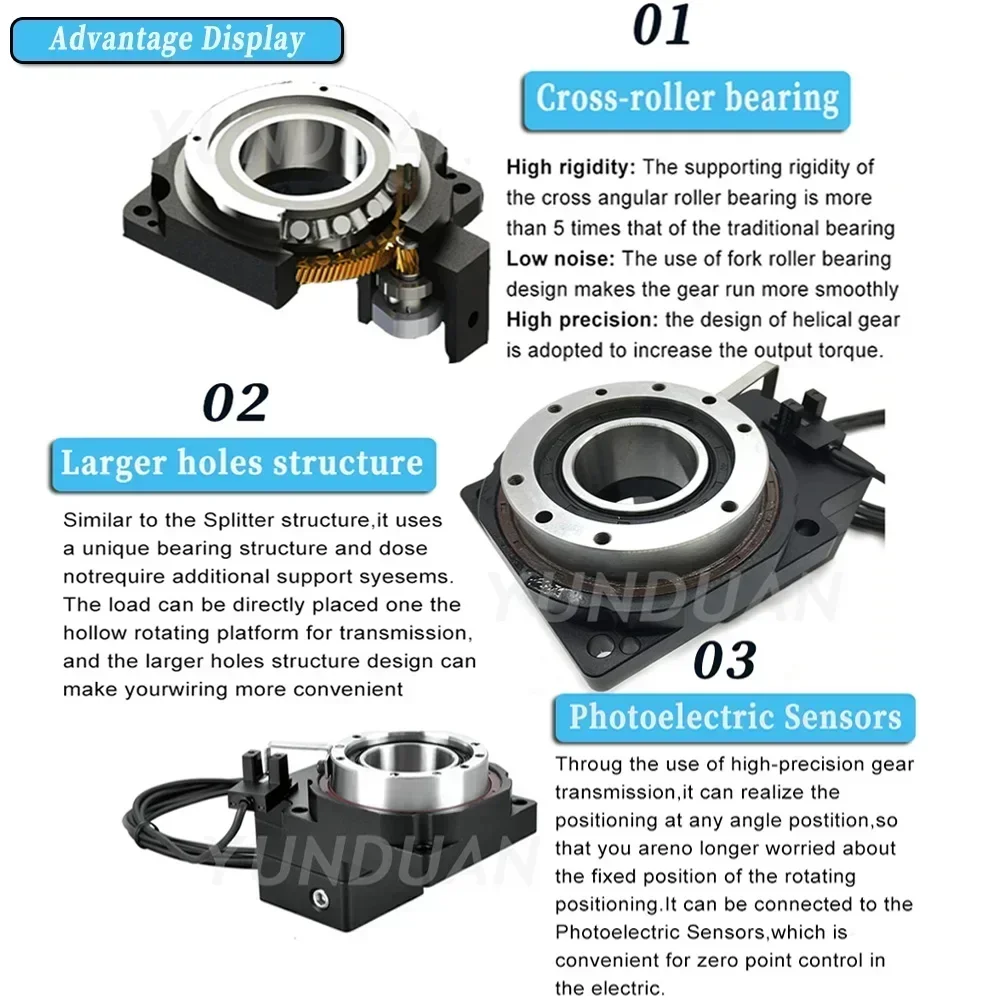

2. 製品使用時の横力などを考慮し、クロスローラーベアリングを採用し、安定した転倒防止を実現しています。
真ん中にリングがセットされています。使用時の横方向の力負荷にさらに耐えるため。
3.本体はアルミニウム合金製で、高精度CNCで加工され、すべての部品の精度を保証します。ギアは
浸炭熱処理と研削加工により、機械加工後の歯車精度は5級に達し、表面硬度も向上します。
58-62HRCに達することができます。製品の組立完了後、平行度を確保するためのラッピング作業を行います。
端面の直角度、振れ痕跡以内です。
4.中空回転プラットフォームのいくつかのギアの精度レベルは最大4であり、中空回転プラットフォームに含まれる空気が非常に少なくなります。
戻る。ギアの軸間距離を調整し、位置決めを繰り返す設計により、組立時の誤差を補正します。
精度は 10 秒角未満に達する場合もあります。

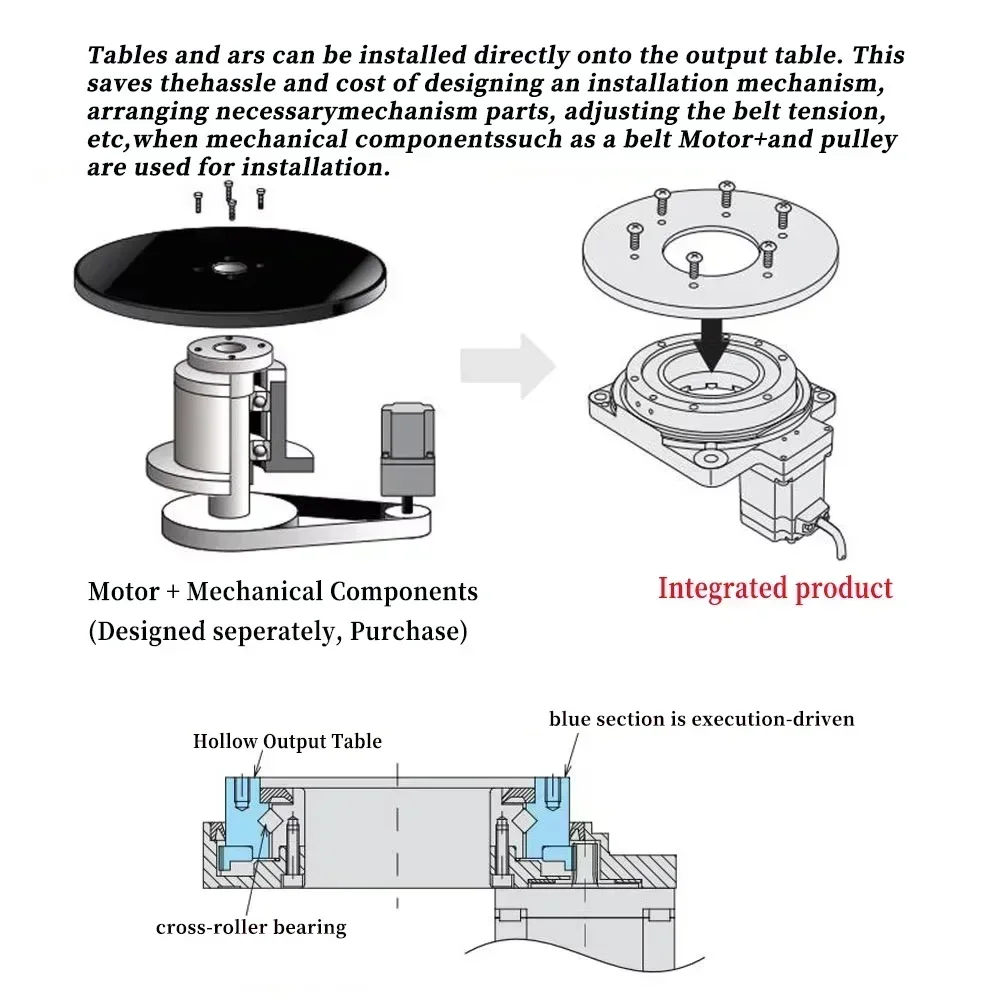

5. 装置のワークテーブルと機械アームは、中空回転プラットフォームのターンテーブルに直接取り付けることができます。と比較すると、
プーリーなどの機構部品を使用することで、機構設計、部品展開、ベルト状態調整などの工数とコストを削減できます。

6. 高精度産業用オートメーション機器、ディスペンス機、工作機械の4軸、5軸、包装機、
オプトエレクトロニクスおよび外観検査装置、インデックスボード、レーザープリンター、仕分け機、ロボットジョイントなどの分野が急速に増加しています。

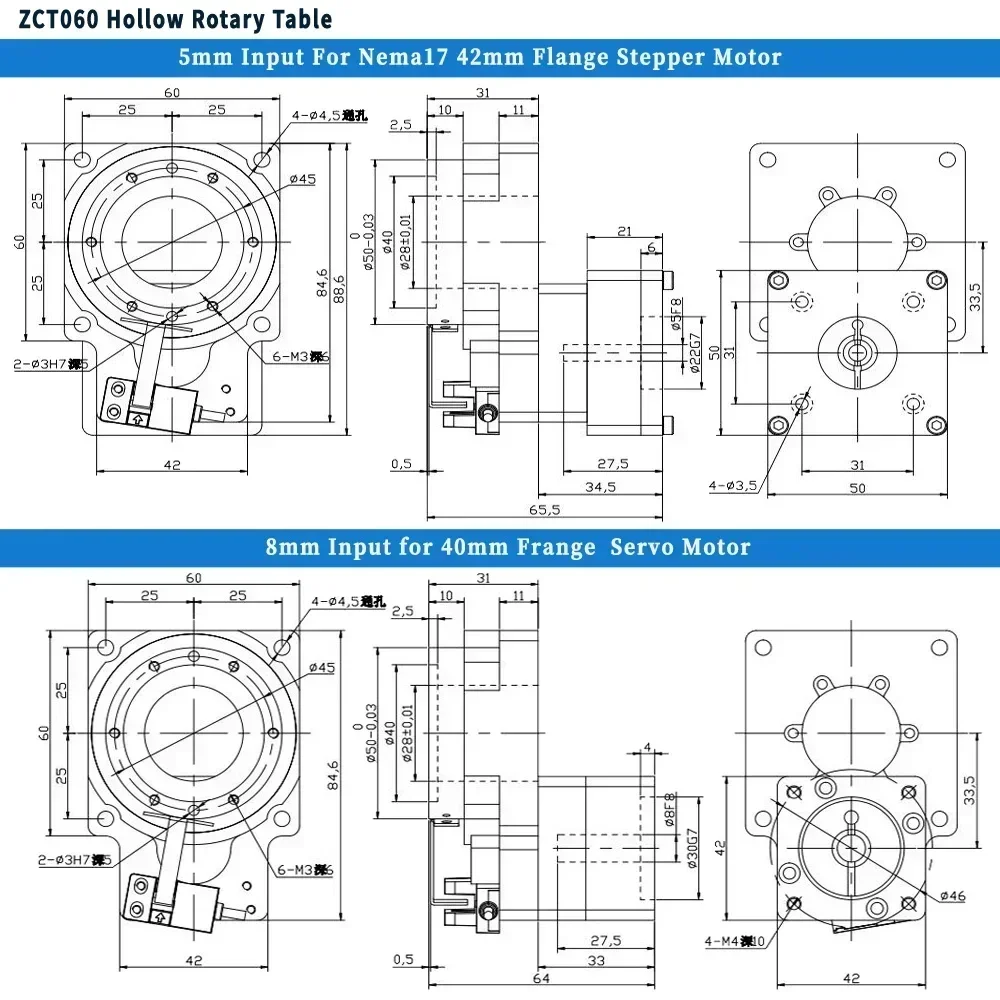

モデル	ZCT060
軸受構造	クロスローラーベアリング
減速比	5	10
定格出力トルク	5N・m	4N・m
最大トルク	15N・m	12N・m
位置決め精度	≤1 アーク分
繰り返し位置決め精度	≤15 秒角
許容ディスク速度	200rpm（断続運転）
サーボに適応する	50/100W 40mmサーボモーター
ステッピングモーターに最適	Nema17 42mm ステッピングモーター
最大アキシアル荷重	230N
最大慣性モーメント	5N・m
ねじれ剛性	2.5N・m/分
精度寿命	30000h (間欠動作)
保護レベル	50IP
潤滑方法	長期潤滑
設置方法	任意
回転プラットフォームの同心度	≤0.01mm
回転プラットフォームの平行性	≤0.01mm
伝送効率	95%
ノイズ	≤55
重さ	0.6kg
設計負荷	7kg	5kg
