Nema23 モーター遊星ギアボックスヘリカルギア減速機減速ギアボックス 200 ワット/400 ワットサーボモーター減速機高精度

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$121.01 /Pc

量:

(4944 利用可能)

払い戻し:

ポリシーを見る

売れ筋商品

説明レビュー

1 * 遊星減速機
1* キー
4* 取り付けネジ

3Dモデル: ここをクリック

モデル：PLG060

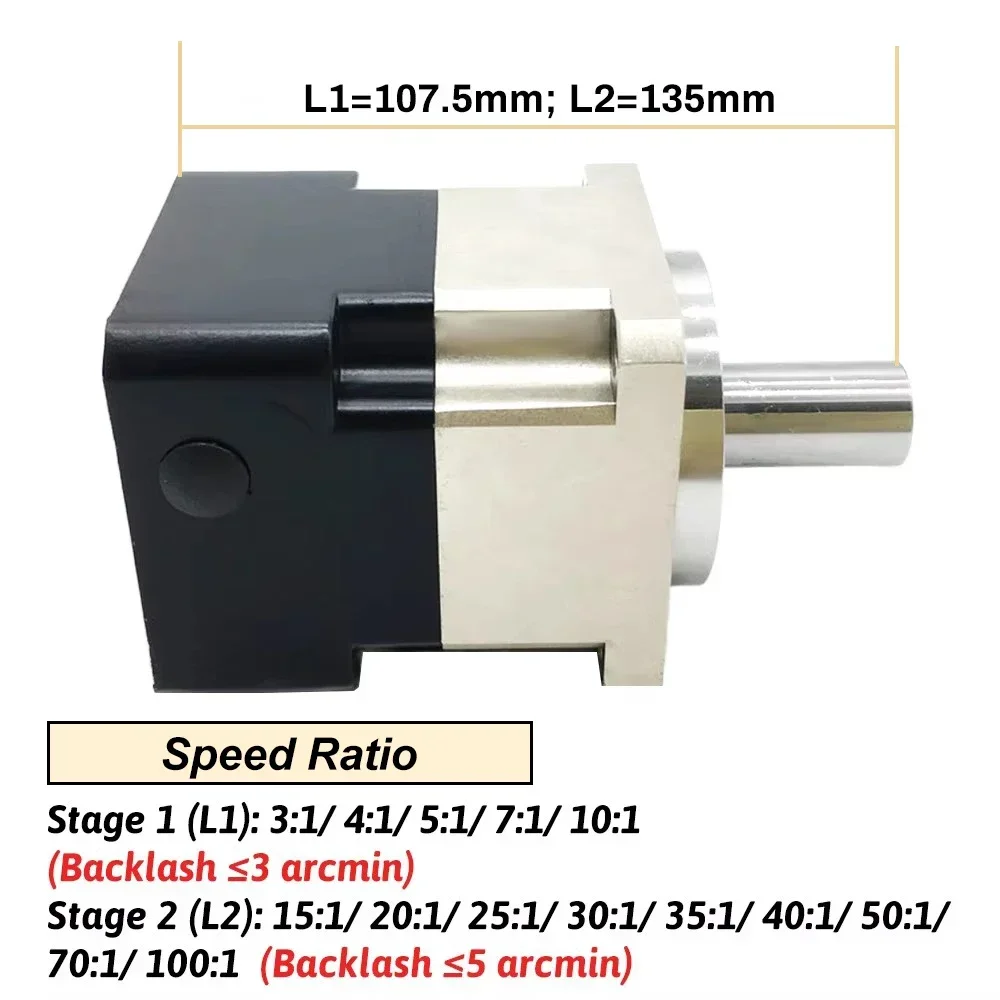

速度比:
ステージ 1 (L1): 3:1/ 4:1/ 5:1/ 7:1/ 10:1
ステージ 2 (L2): 15:1/ 20:1/ 25:1/ 30:1/ 35:1/ 40:1/ 50:1/ 70:1/ 100:1

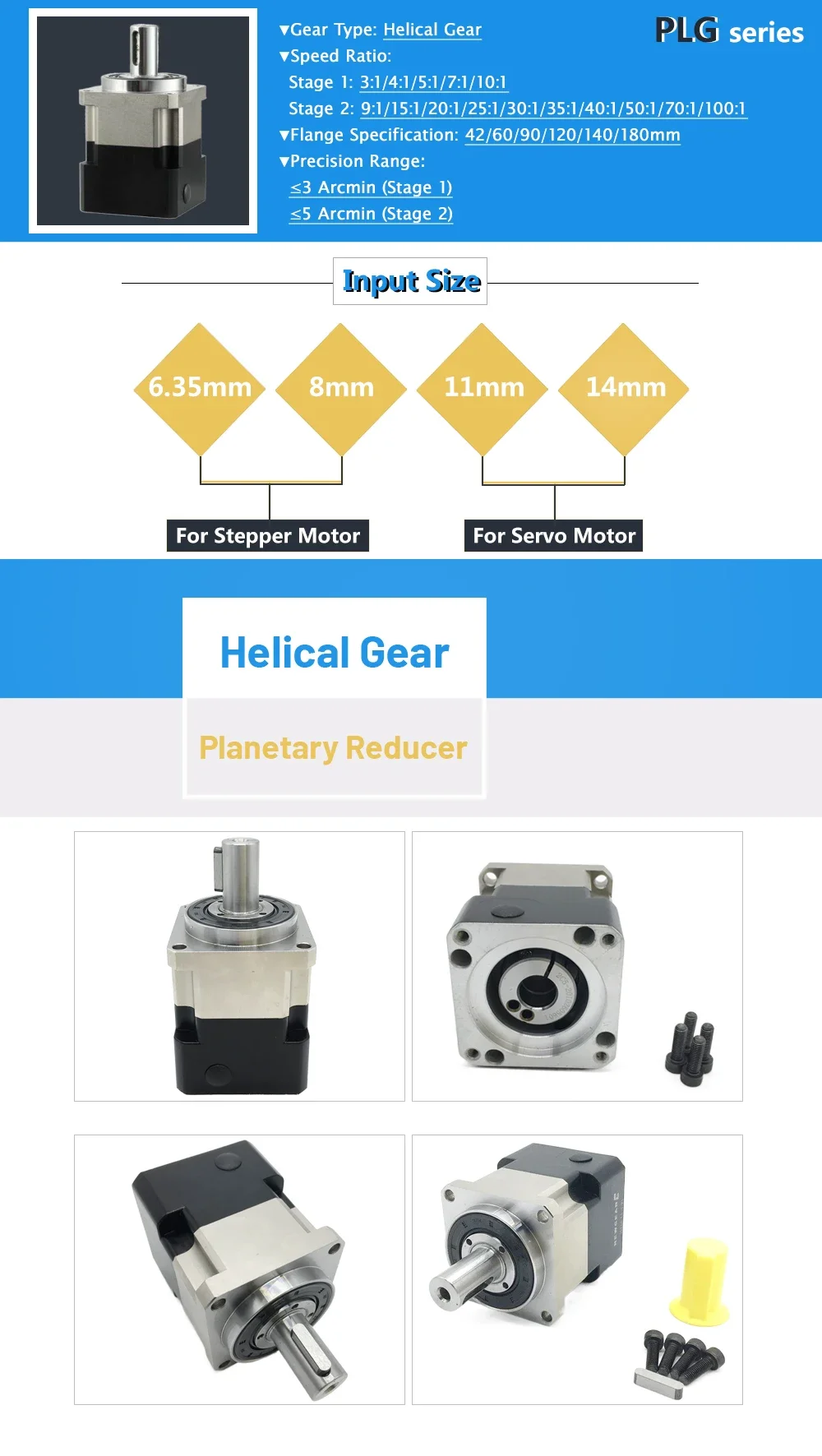

製品タイプ:はすば歯車遊星減速機

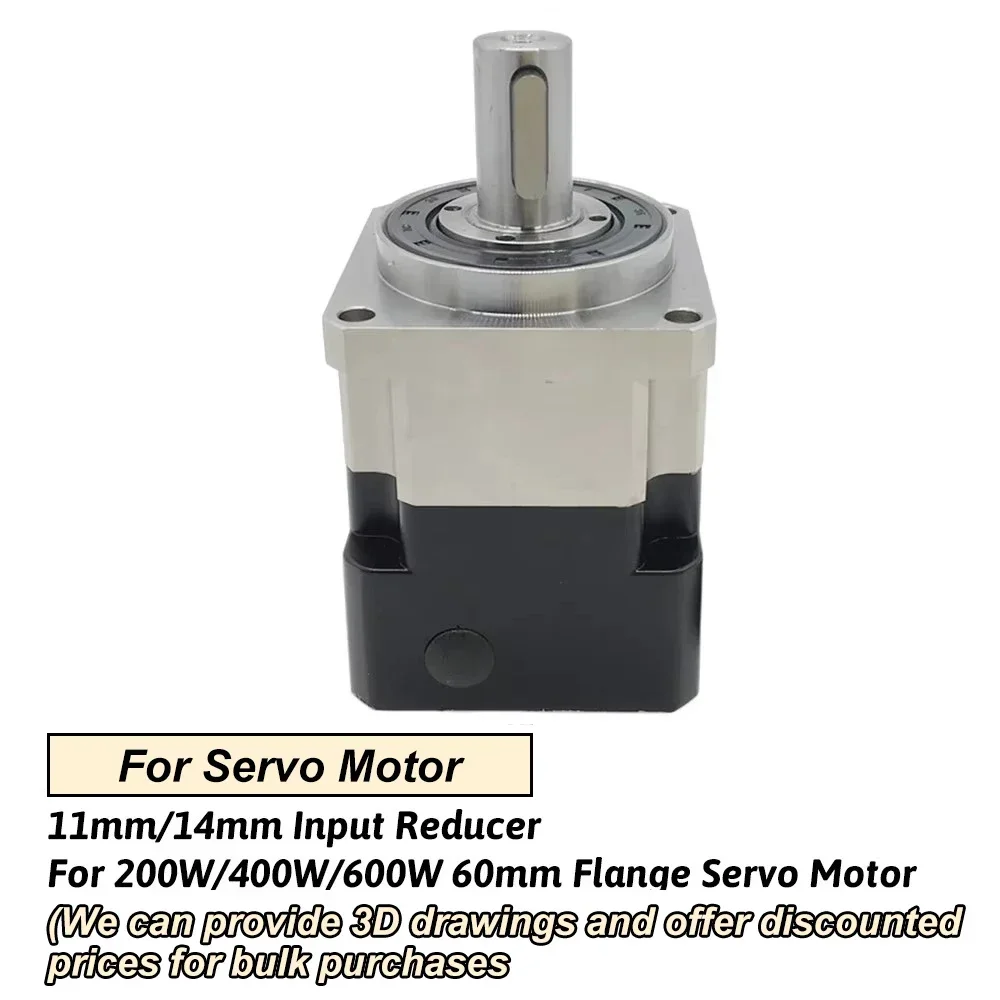

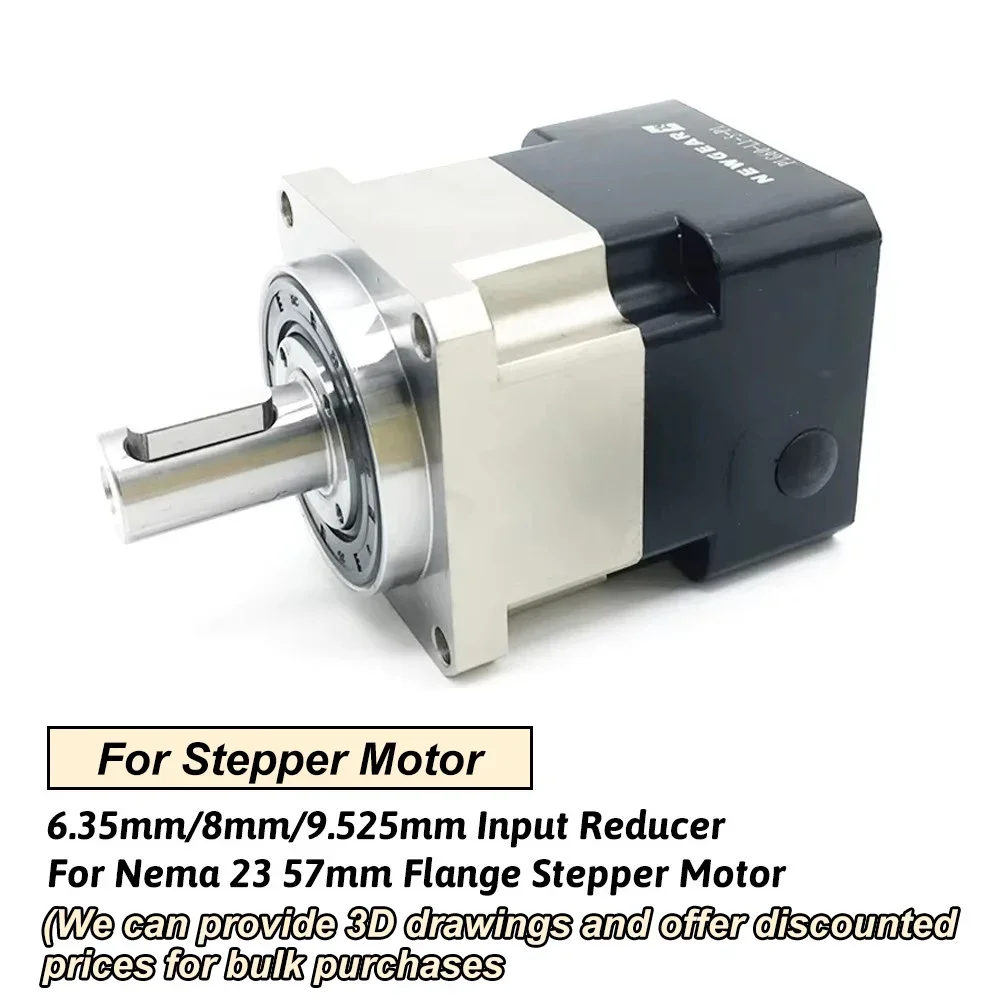

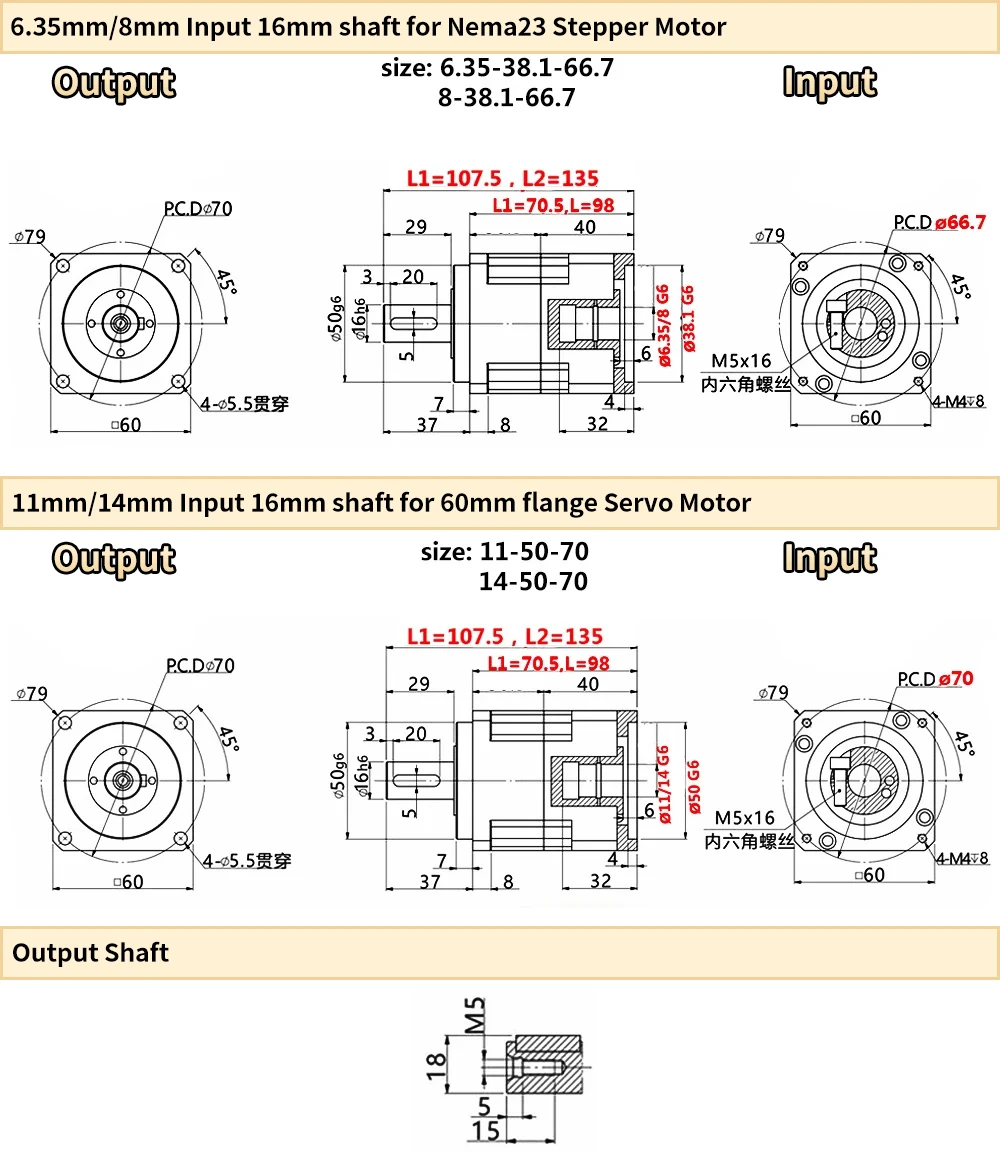

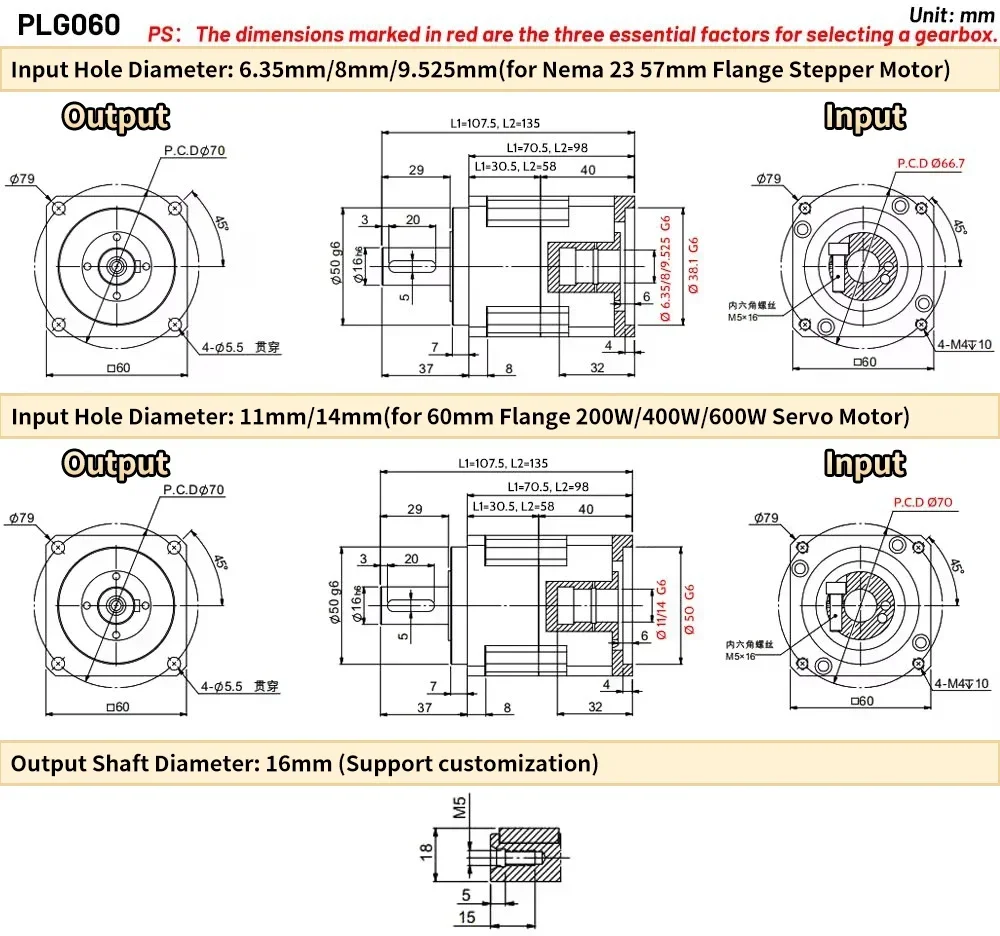

入力サイズ:6.35mm/8mm/11mm/14mm
本体長さ：70.5(L1) / 98mm(L2)
バックラッシ精度:3 Arcmin 未満 (L1) / 5 Arcmin 未満 (L2)
ギアの種類:はすば歯車
定格トルク：
45Nm(4:1/5:1/7:1/20:1/25:1/35:1/40:1/50:1/70:1);

40Nm (3:1/30:1);
30Nm (10:1 / 100:1)
最大トルク:2* 定格トルク
緊急ブレーキトルク:3 * 定格トルク
最大ラジアル力: 1530N
最大軸力：630N
最大入力速度:8000rpm
定格入力速度:5000rpm
ねじり剛性: 6Nm/arcmin
伝達効率：95％以上（L1）／90％以上（L2）
騒音: 58dB未満
保護レベル: IP65

モデル				PLG042	PLG060	PLG090	PLG120	PLG140
入力フランジ			mm	42.6	60	90	130	176
入力サイズ			mm	5/8	6.35/8/ 11/14	12.7/14/ 16/18	19/22/24	35
最大。出力トルク			Nm	定格出力トルクの2倍
瞬時の制動トルク			Nm	定格出力トルクの3倍
最大ラジアルトルク			N	780	1530	3250	6700	9400
最大軸トルク			N	390	630	1300	3000	4700
ねじり剛性			Nm/分角	2.5	6	12	23	47
最大入力速度			回転数	8000	8000	8000	8000	6000
定格入力速度			回転数	4000	5000	4000	4000	3000
ノイズ			dB	≤56	≤58	≤60	≤65	≤68
一生			h	20000
全負荷効率			%	L1≧95%、L2≧90%
バックラッシュ	PO	ステージ1	アークミン	≤3	≤3	≤3	≤3	≤3
バックラッシュ	PO	ステージ2	アークミン	≤5	≤5	≤5	≤5	≤5
パラメータ	ステージ	比率		PLG042	PLG060	PLG090	PLG120	PLG140
定格出力トルク(N・m)	ステージ1	3:1		19	40	105	165	360
		4:1		19	45	130	230	480
		5:1		17	45	130	230	480
		7:1		14	45	100	220	480
		10:1		11	30	75	175	360
	ステージ2	15:1		19	40	105	165	360
		20:1		19	45	110	230	480
		25:1		17	45	110	230	480
		30:1		19	40	105	165	360
		35:1		17	45	110	230	480
		40:1		19	45	110	230	480
		50:1		17	45	110	230	480
		70:1		14	45	100	220	480
		100:1		11	30	75	175	360
知財学位		IP65
動作温度		-10℃～90℃
