Round Flange Gearbox Reducer Nema23 Planetary Reducer Ratio 5:1-100:1 for 60/80/90/110/130 Servo Motor Reducetion Gearbox Gear

ラウンドフランジギアボックス減速機 Nema23 遊星減速比 5:1-100:1 60/80/90/110/130 サーボモーター減速ギアボックスギア

(0 レビュー)

発送予定時間: 3 日々

により販売されています: 自社製品

価格:

$83.40 /Pc

説明レビュー

1x 遊星ギアボックス
4x 取り付けネジ

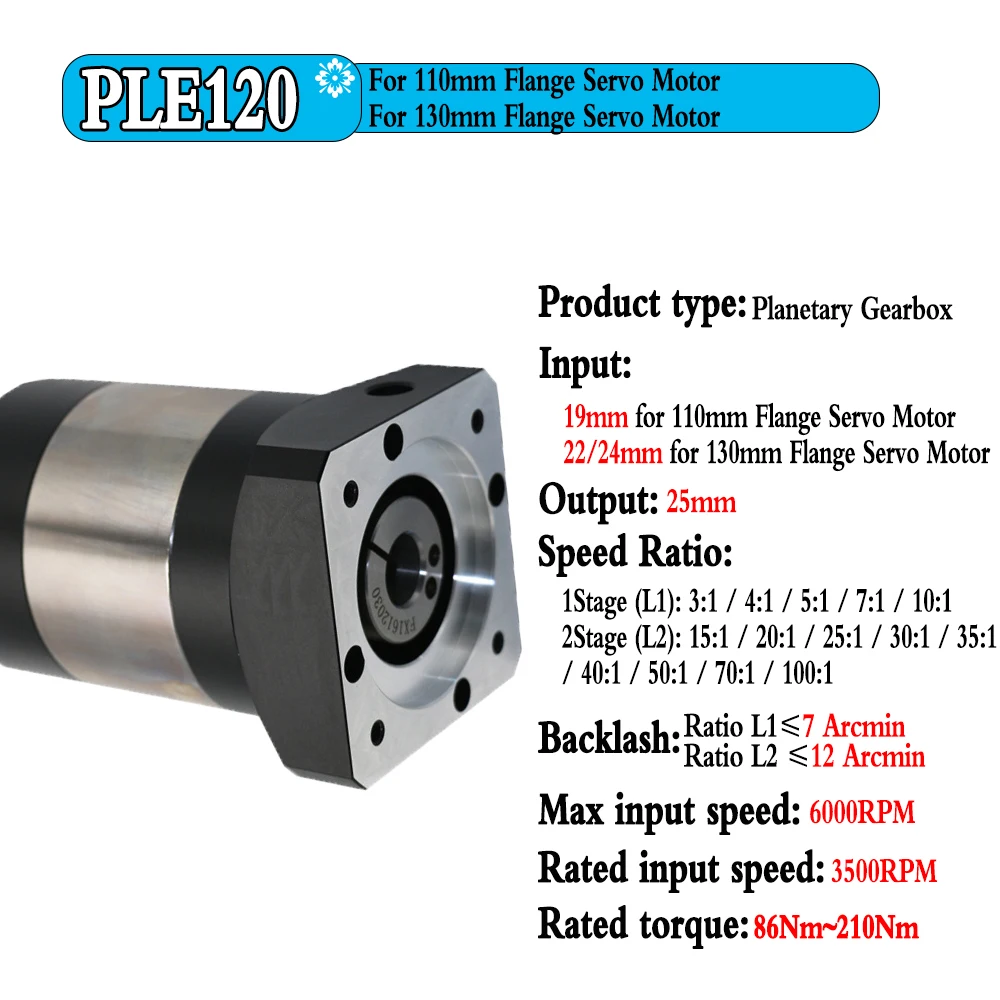

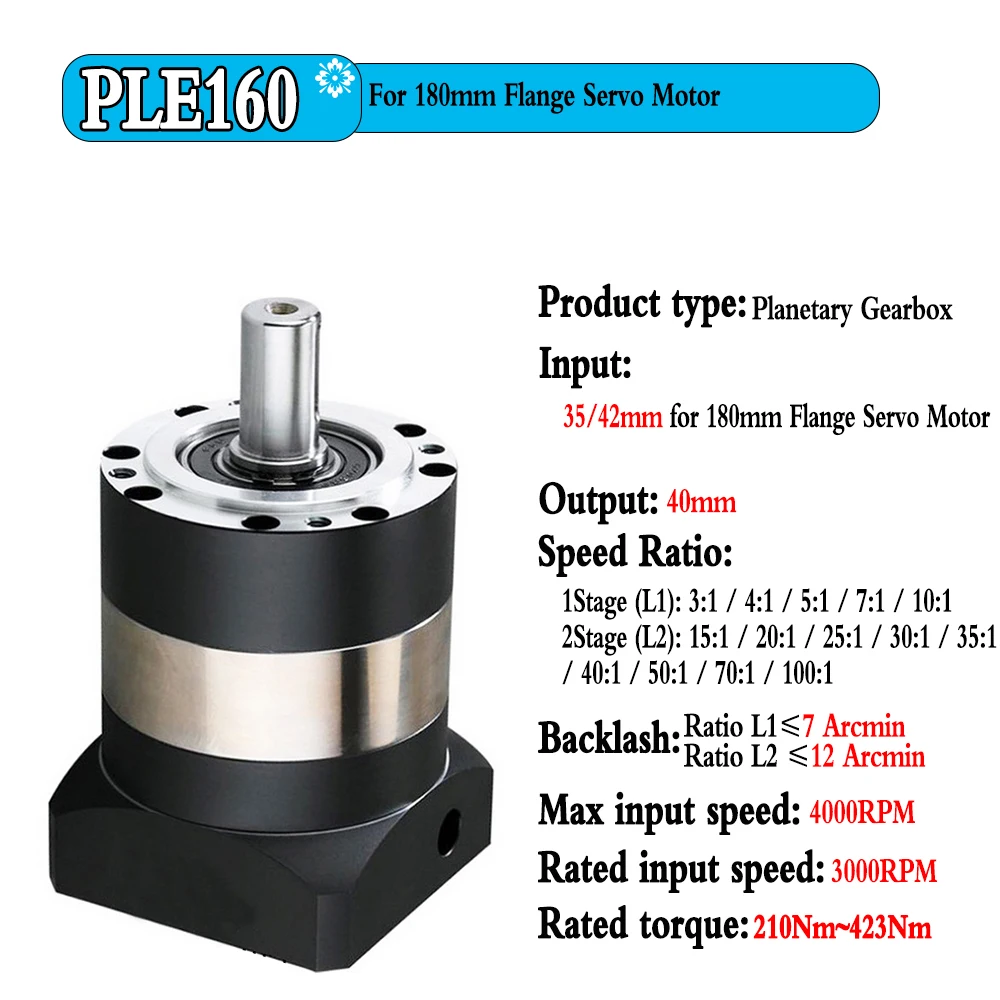

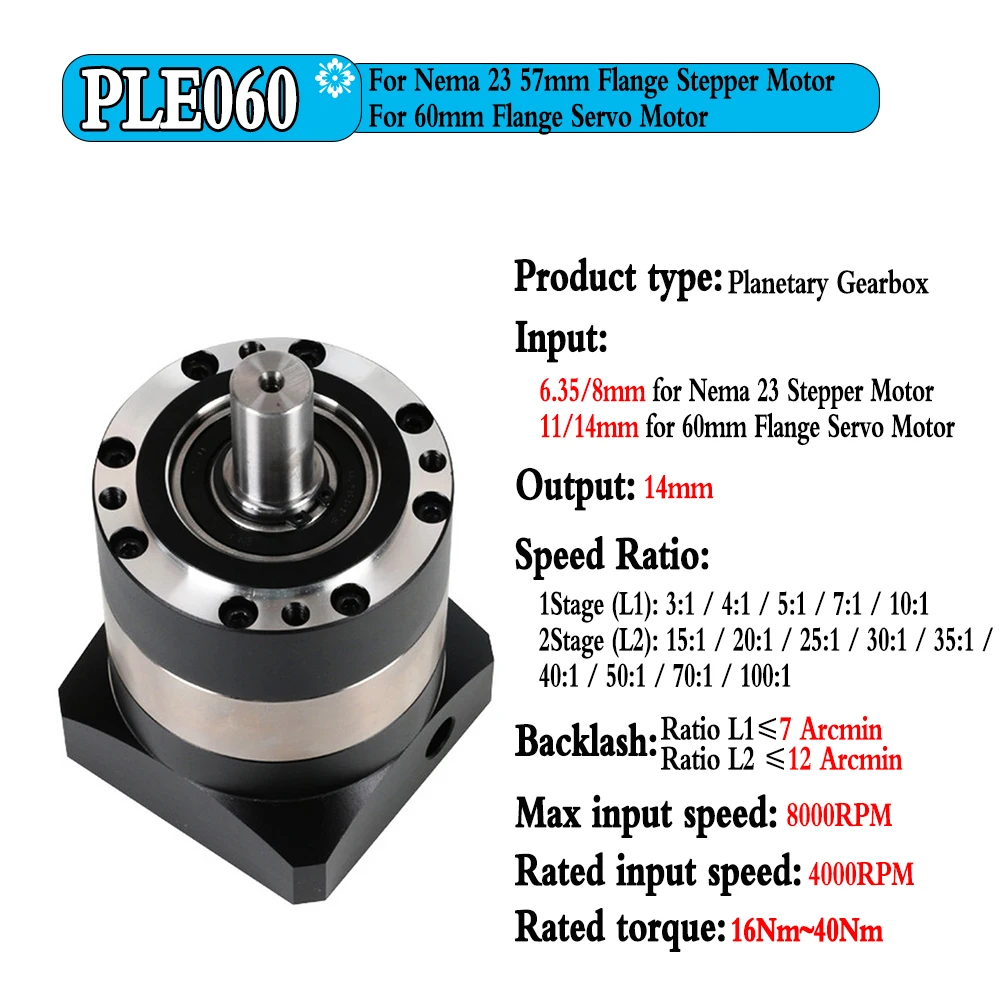

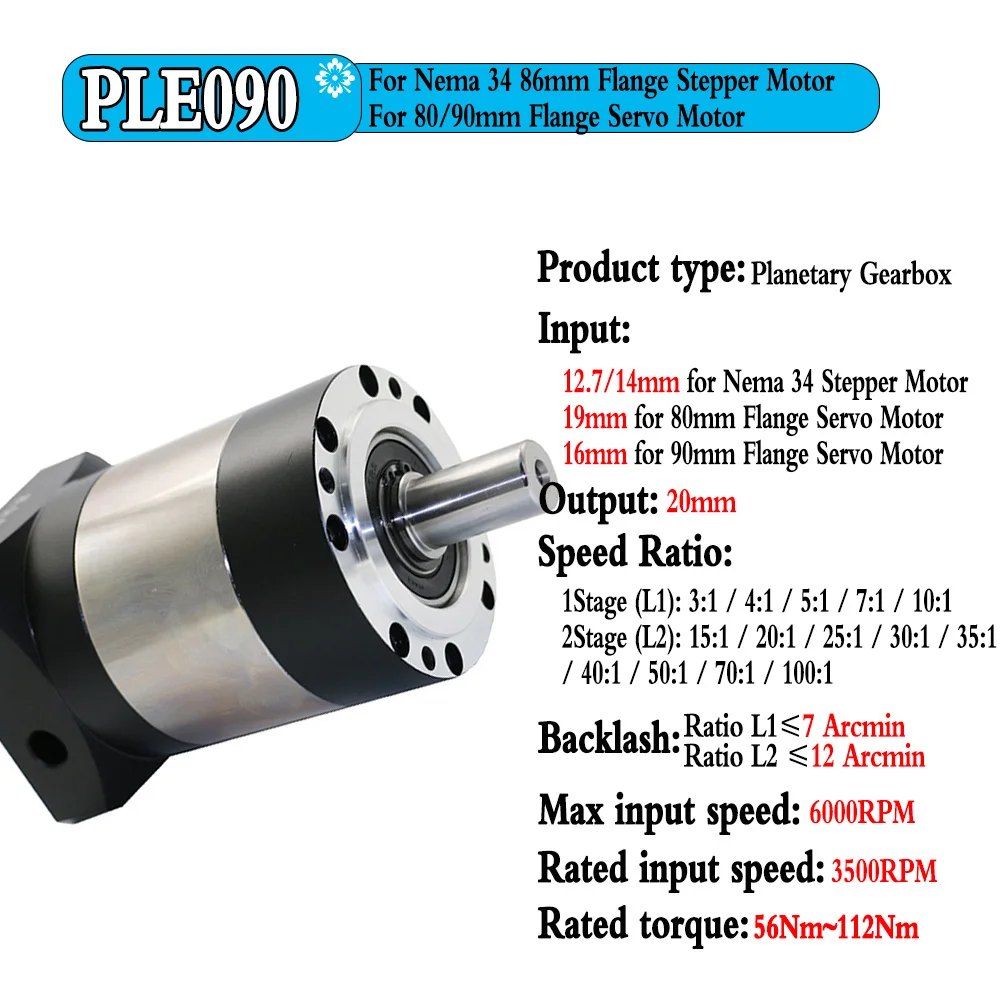

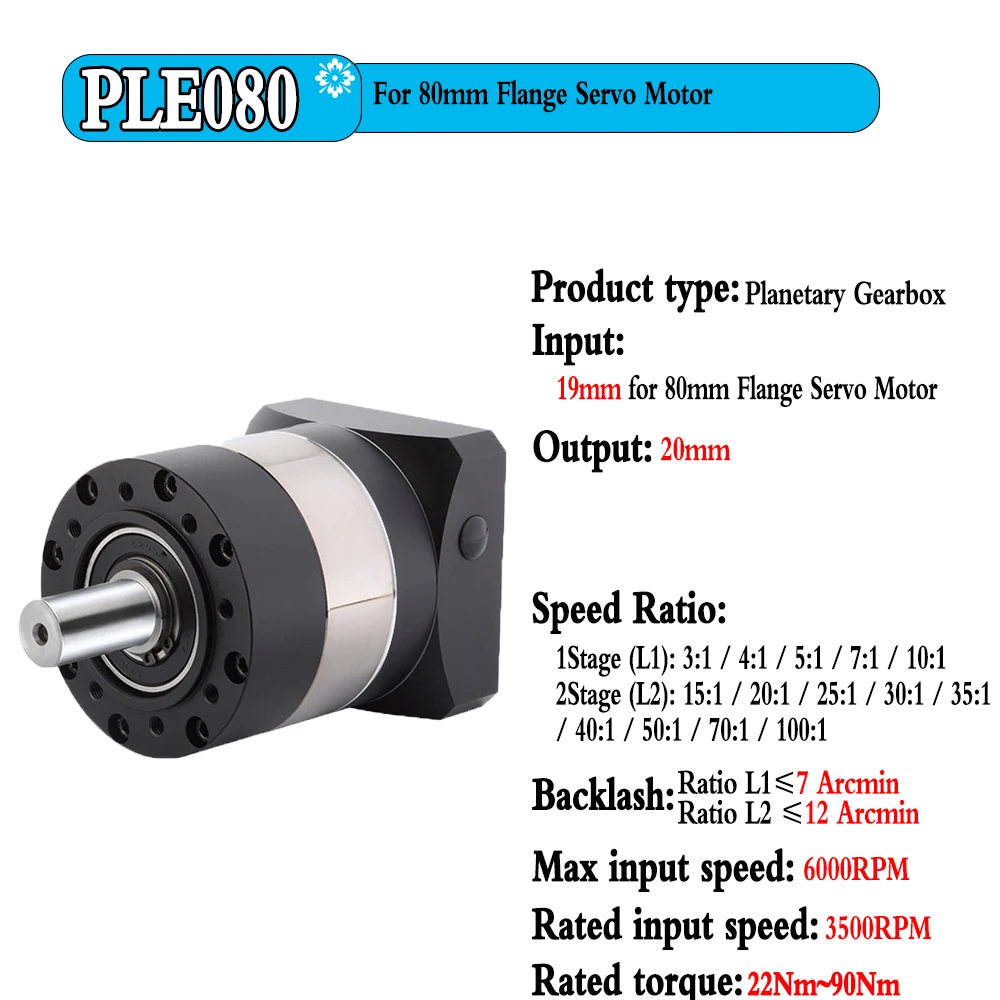

製品タイプ: 遊星ギアボックス
速度比:
1段階(L1)：3:1 / 4:1 / 5:1 / 7:1 / 10:1
2段(L2)：15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
最大トルク：1.5※定格トルク
緊急制動トルク：2.5※定格トルク
バックラッシュ精度: L1 ≤ 7 Arcmin、L2 ≤ 12 Arcmin
ねじり剛性：1.8Nm/arcmin
騒音: 58dB未満

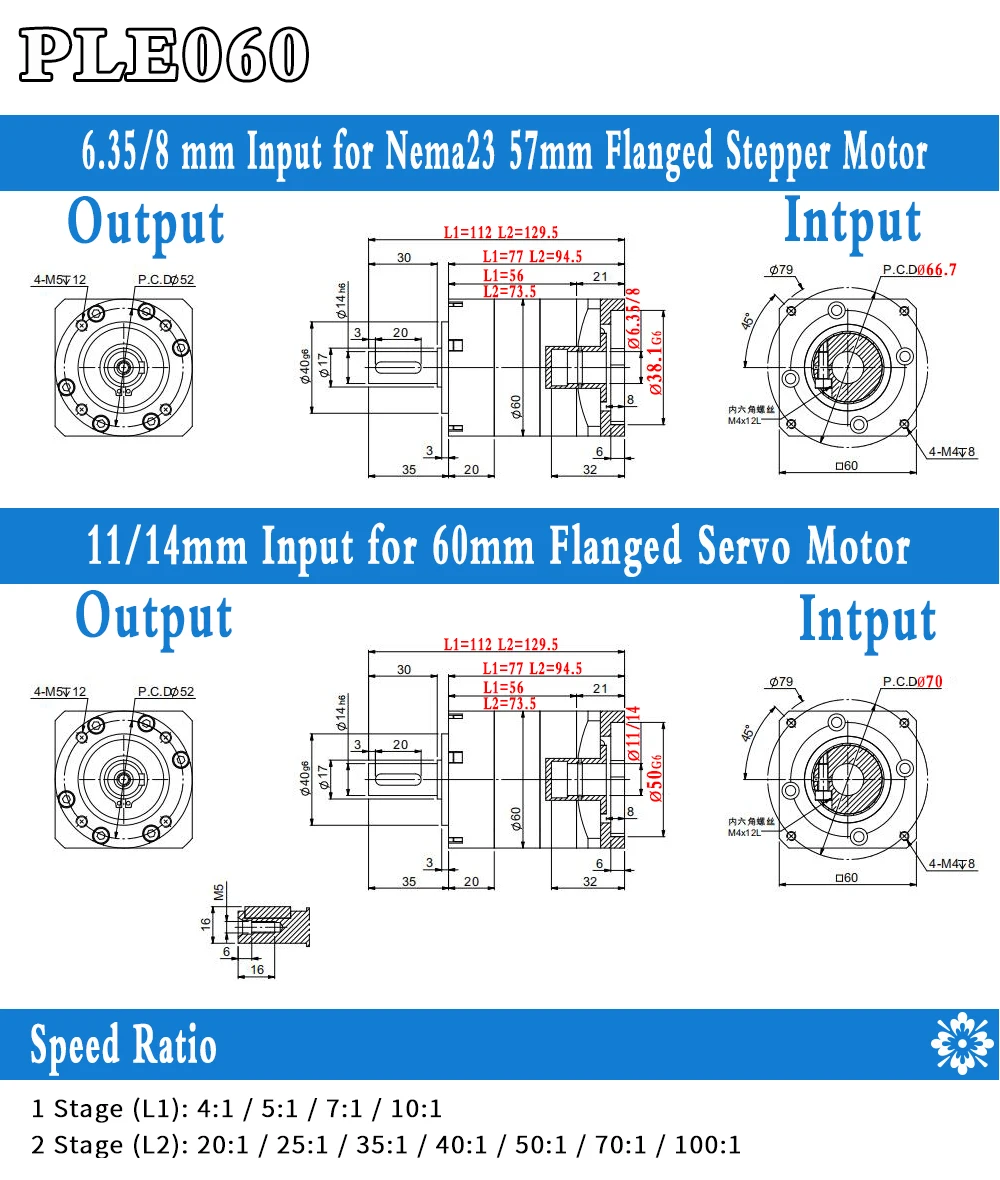

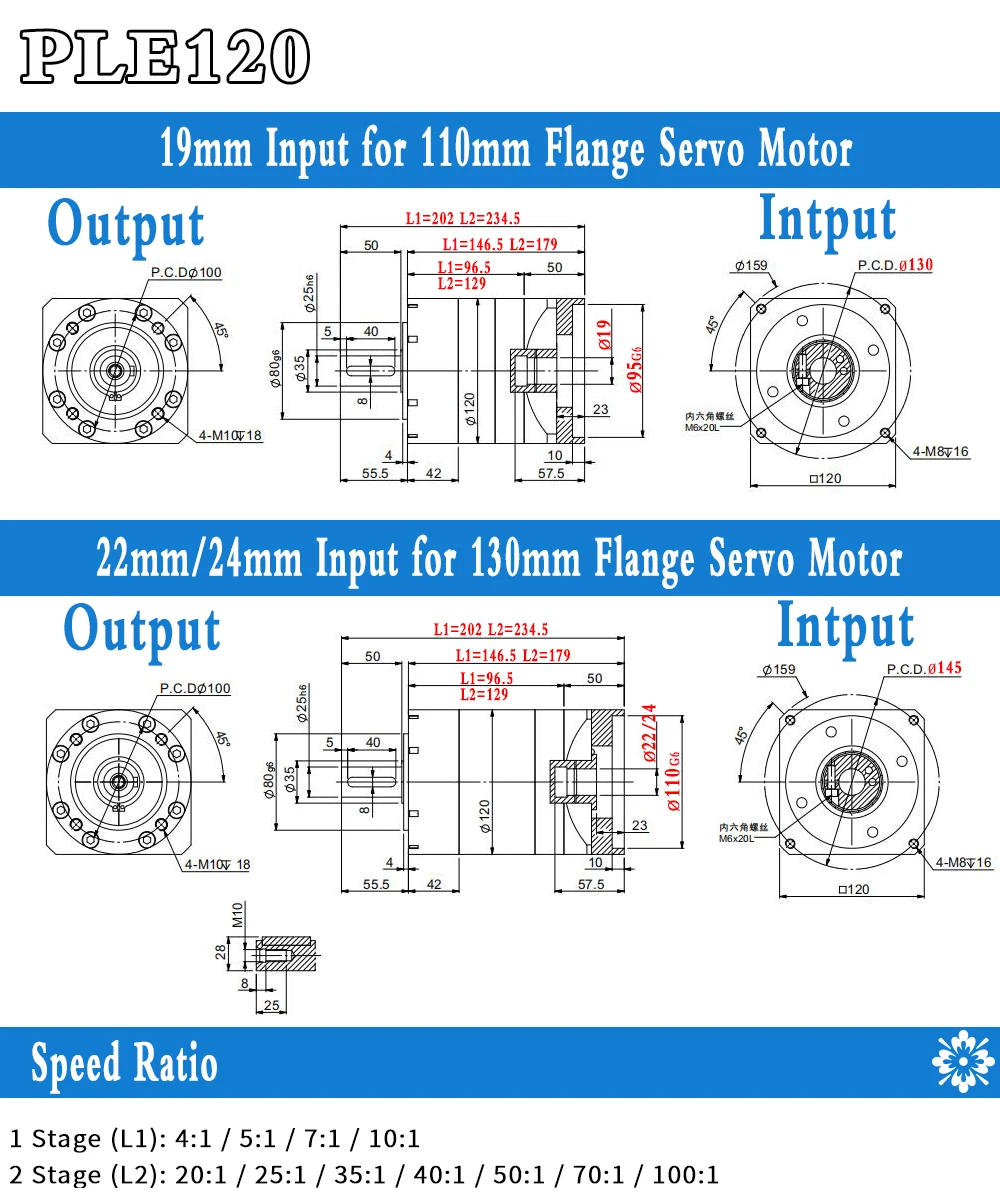

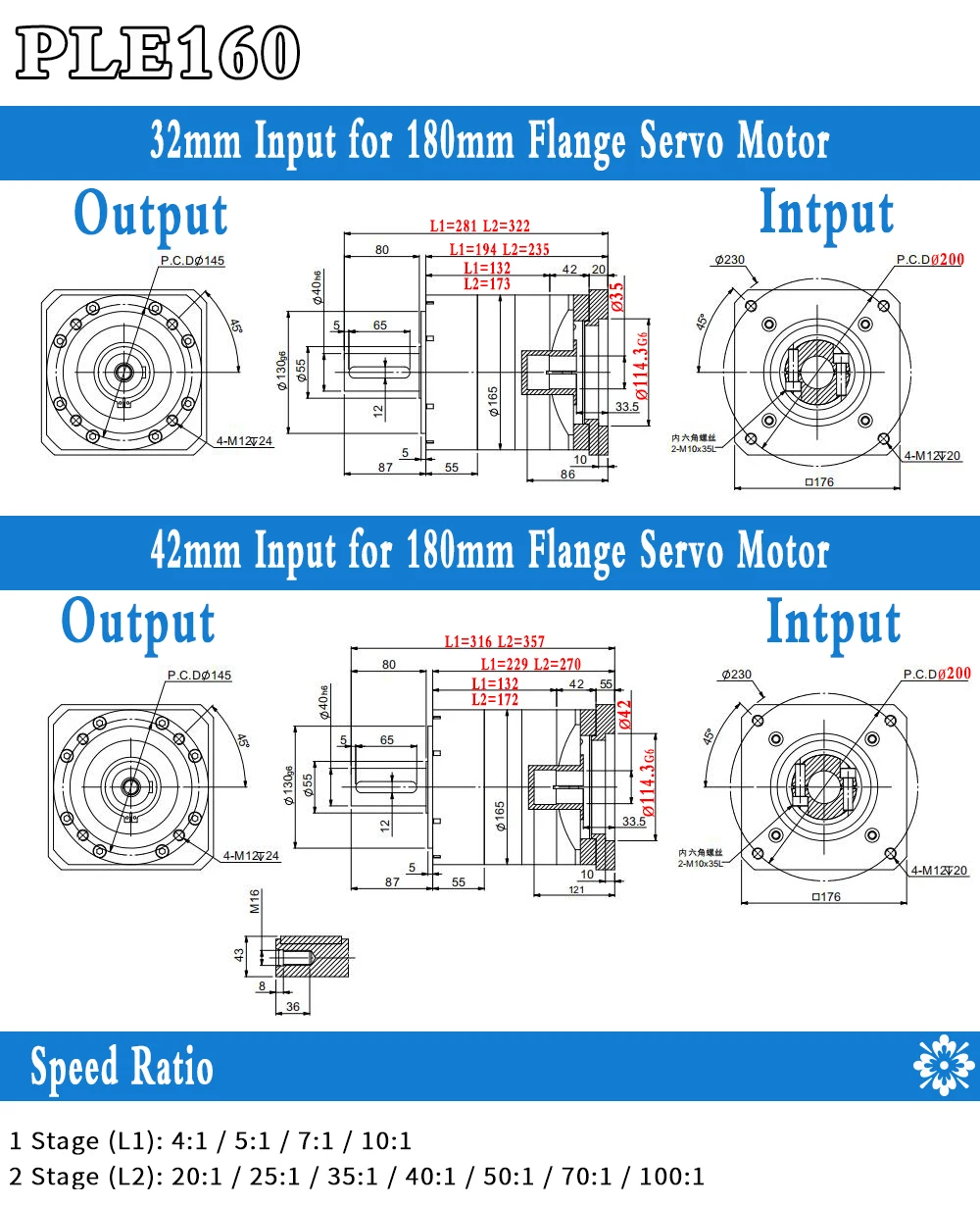

				PLE60	PLE80	PLE90	PLE120	PLE160
最大トルク			Nm	定格トルクの1.5倍
瞬時の制動トルク			Nm	定格トルクの2.5倍
最大ラジアルトルク			N	240	400	450	1240	2250
最大軸トルク			N	220	420	430	1000	1500
ねじり剛性			Nm/分角	1.8	4.7	4.85	11	35
最大入力速度			回転数	8000	6000	6000	6000	4000
定格入力速度			回転数	4000	3500	3500	3500	3000
ノイズ			dB	≤58	≤60	≤60	≤65	≤70
平均耐用年数			h	20000
全負荷効率			%	L1≧96 L2≧94
バックラッシュ	P	L1	アークミン	≤7	≤7	≤7	≤7	≤7
バックラッシュ	P	L2	アークミン	≤12	≤12	≤12	≤12	≤12

パラメータ		ステージ	比率	PLE60	PLE80	プレル90	PLE120	PLE160
定格出力トルク (Nm)		L1	3:1	27	50	96	161	364
			4:1	40	90	122	210	423
			5:1	40	90	122	210	423
			7:1	34	48	95	170	358
			10:1	16	22	56	86	210
		L2	15:1	27	50	96	161	364
			20:1	40	90	122	210	423
			25:1	40	90	122	210	423
			30:1	27	50	96	161	364
			35:1	40	90	122	210	423
			40:1	40	90	122	210	423
			50:1	40	90	122	210	423
			70:1	34	48	95	170	358
			100:1	16	22	56	86	210
知財学位		IP65
動作温度		10℃～90℃
