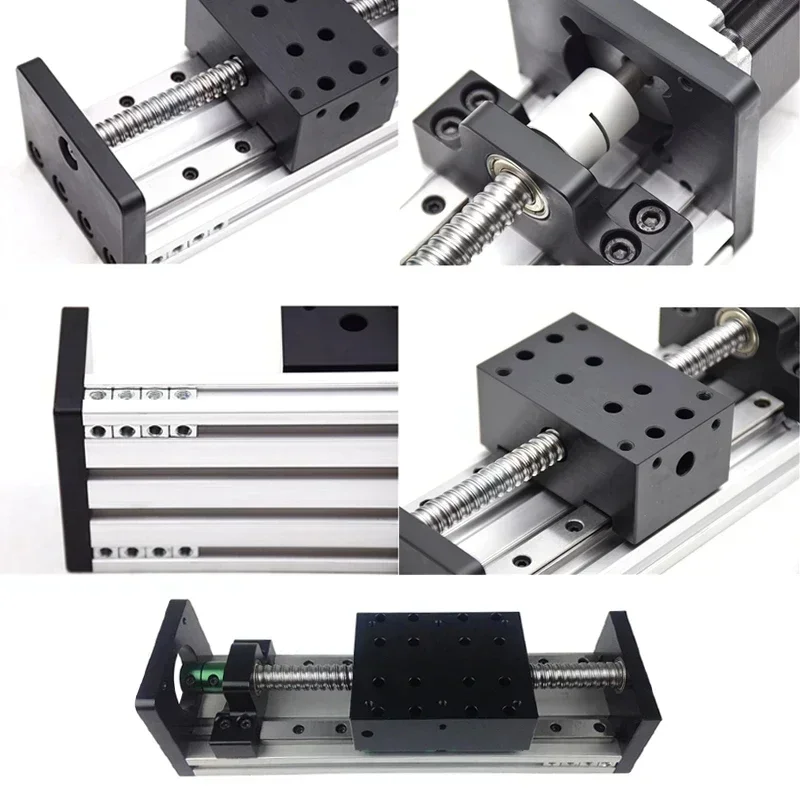

リニアガイドダブルスクエアスライドテーブル SFU 1204/1605/1610 ブロックキャリッジボールネジプラットフォーム XYZ モーションステージ 4 個のスライダー
1 * スライドテーブル
1* 8mm ～ 8mm カップリング
注記：
1.3D図面はカスタマーサービスに連絡して入手できます
2.XZ、XY、XYZ軸を構築するには、接続プレートをカスタマイズする必要があります。見積もりについてはカスタマーサービスにお問い合わせください。
3.スライドテーブルはデフォルトでNema23モーターブラケットで構成されていますが、他のブラケットはカスタマイズ可能です。詳細についてはカスタマーサービスにお問い合わせください。

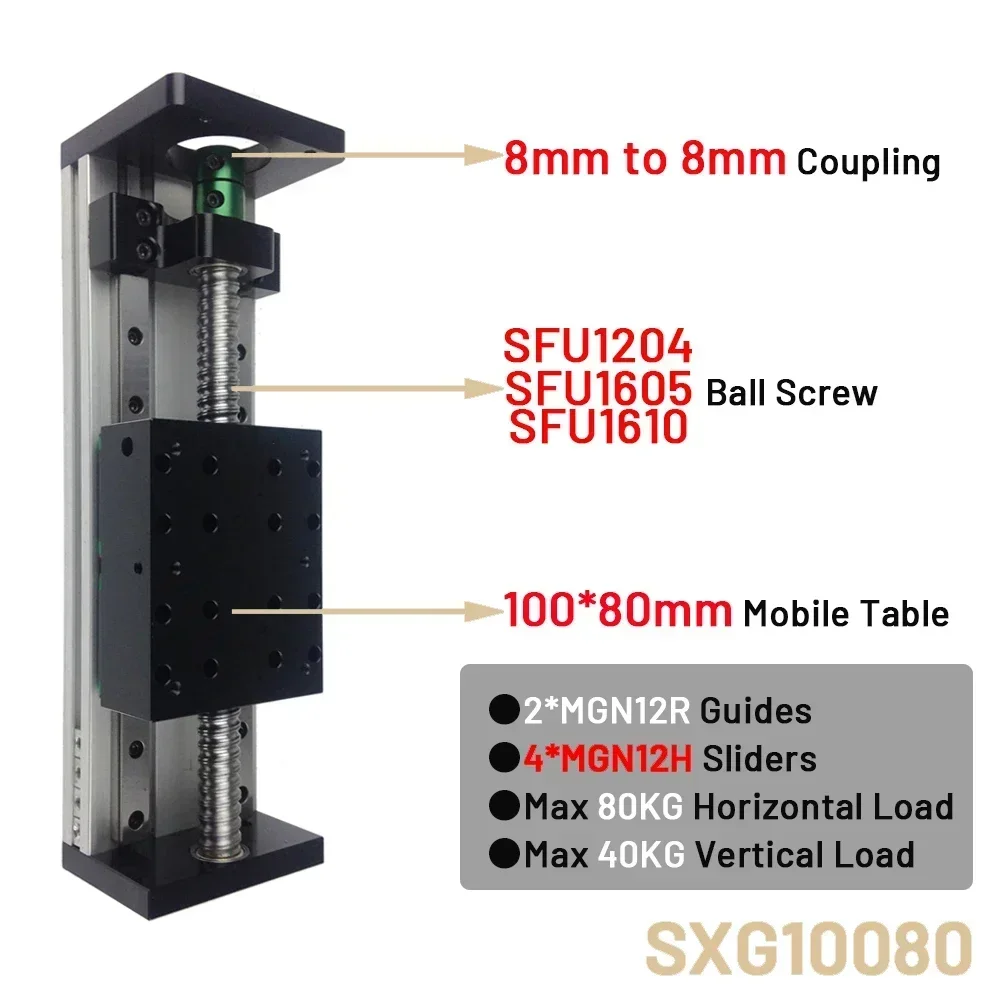

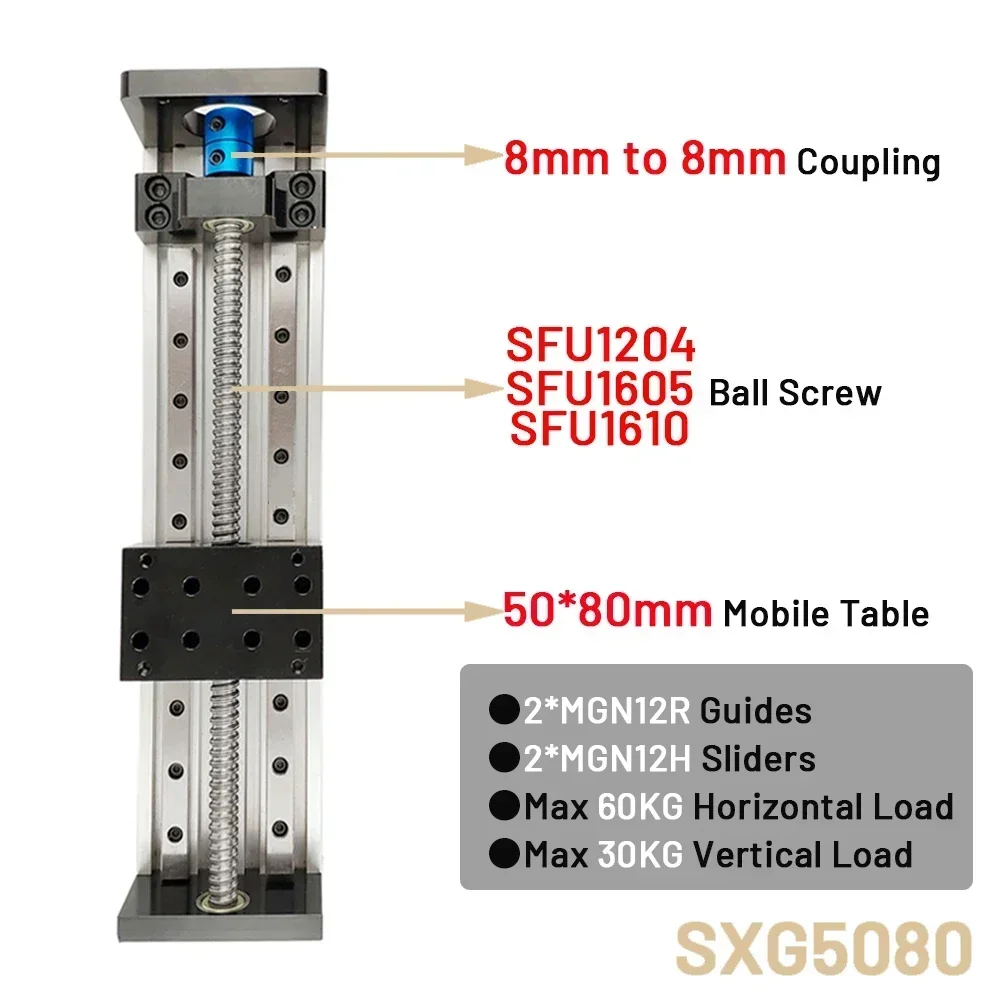

●型式： SXG5080 (50*80mm テーブル) / SXG10080 (100*80mm テーブル)
●ボールねじタイプ： SFU1605 (ネジ径16mm、ピッチ5mm、ネジ棒が1回転するとパネルが5mm動きます)/ SFU1204/ SFU1610
●ボールねじ精度： C7レベル
●有効ストローク： 100mm-1000mm オプション
●全長：

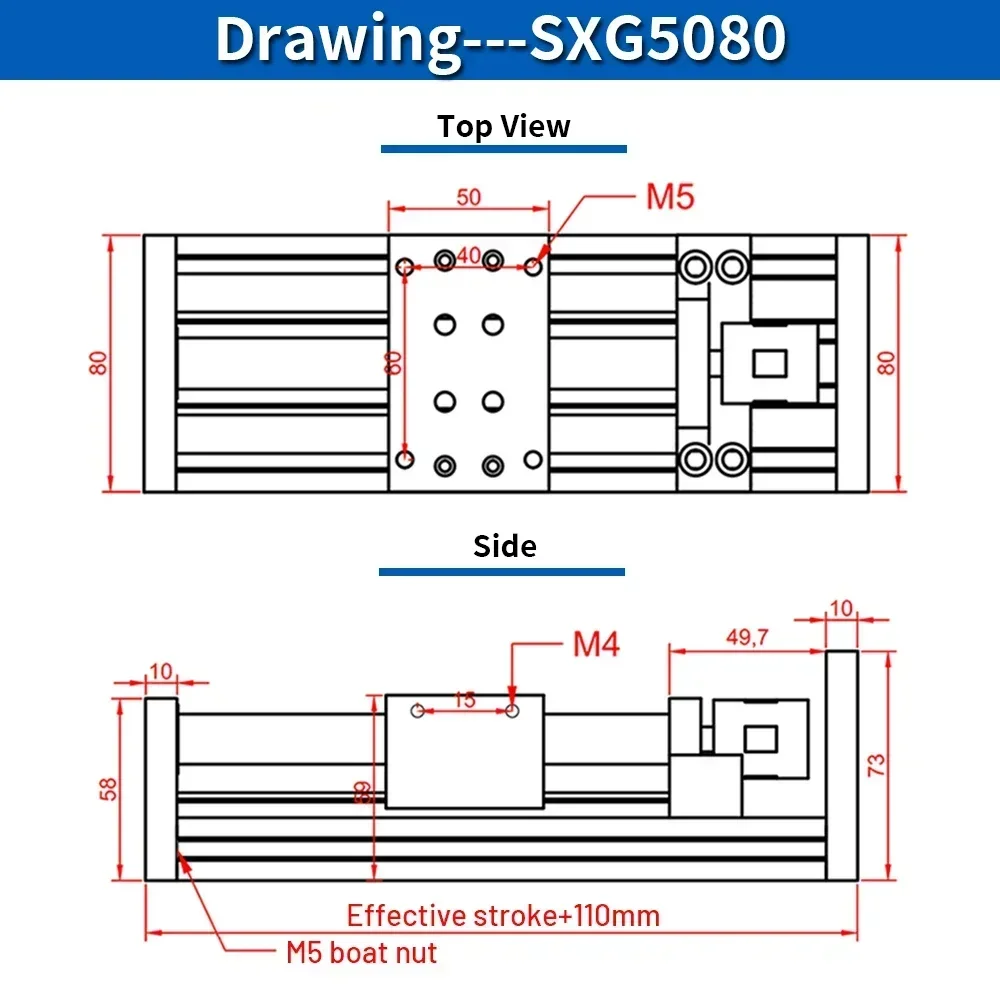

有効ストローク110mm（50×80テーブル）

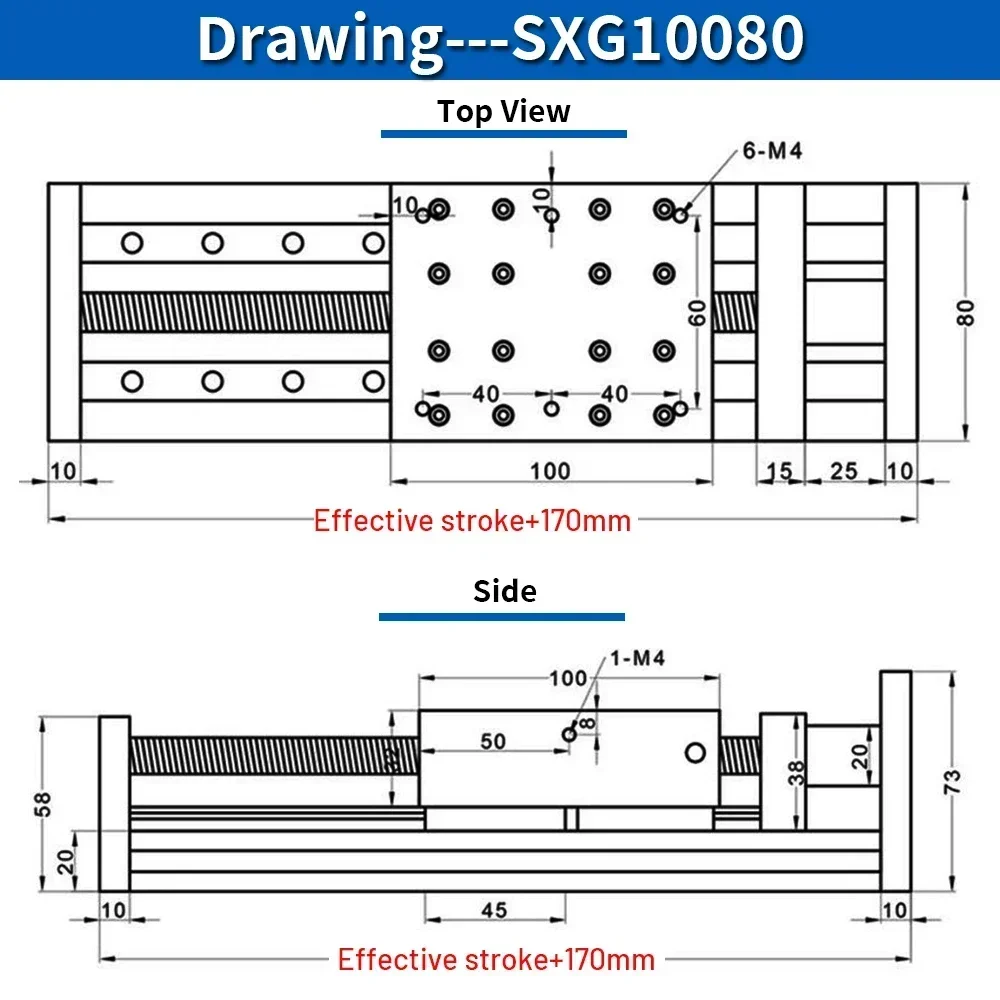

有効ストローク170mm（100×80テーブル）
●モバイルパネルサイズ： 50*80mm/80*100mm
●ガイド径： 12mm
●ガイドタイプ: 2*MGN12R
●スライダータイプ：
2*MGN12H (50*80mm テーブル用);
4*MGN12H (80*100mmテーブル用)
●水平荷重：
最大50KG (50*80mmテーブルの場合);
最大80KG (80*100mmテーブルの場合)
●垂直荷重：
最大20KG (50*80mmテーブルの場合);
最大40KG (80*100mmテーブルの場合)
●最高速度: 500mm/s
●ボールねじ繰り返し位置決め精度： 0.02～0.03mm
● 対応モーターブラケット（カスタマイズ対応）：
SXG5080 Nema 17/Nema 23 ステッピングモーターと互換性があります。
SXG10080 デフォルトで一致する Nema 23 ステッピング モーター
●ボールねじとリニアレールの材質: 炭素鋼および軸受鋼
●ベースプレート材質： アルミニウム合金
