PCIe Gen5 x16 - MCIO 8i アダプターキット デュアル PCIe x16 バックプレーンボード 500mm ケーブル GPU 拡張サーバー用

製品名：MCIO PCIe 5.0 - PCIe x16 アダプターキット

本製品は、2Uサーバー、産業用コンピュータ、ワークステーションシャーシ、小型PC構築、およびPCIe拡張アプリケーション向けに設計された、高速MCIO 5.0からPCIe x16への拡張アダプタキットです。

これは主に、MCIOケーブルを介してPCIe x16信号を延長または転送するために使用され、PCIe x16デバイスをシャーシ内の異なる位置に取り付けることを可能にします。

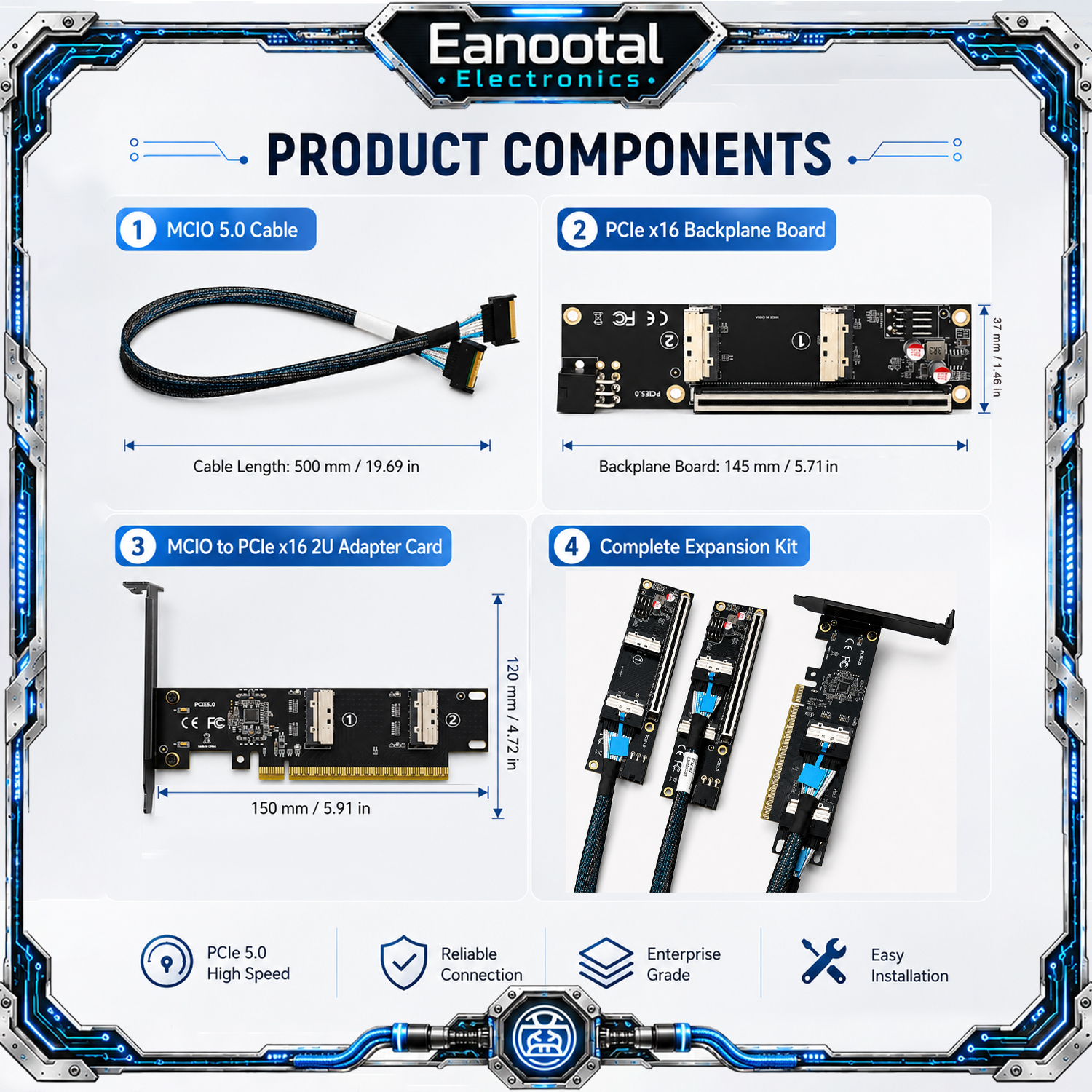

パッケージオプション：

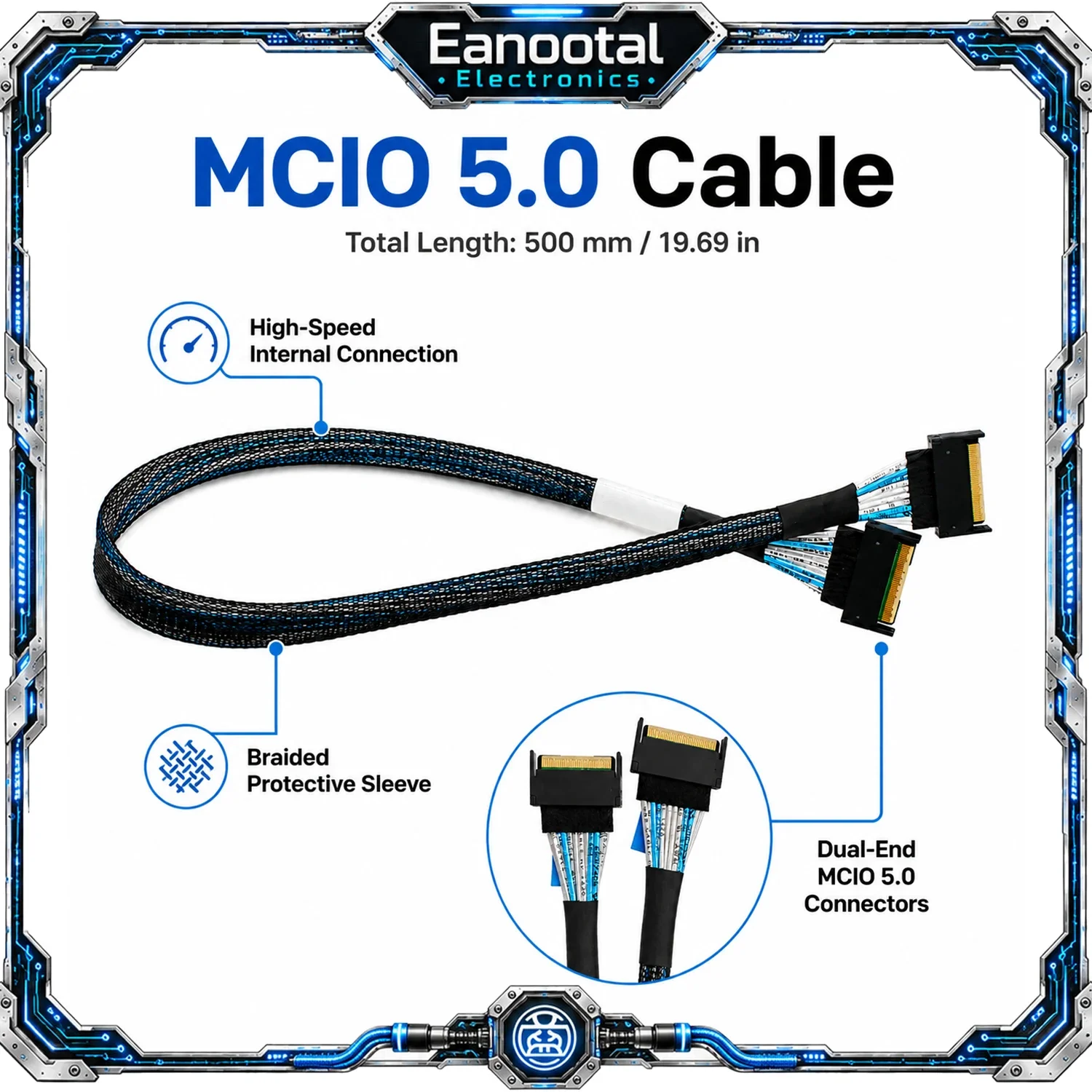

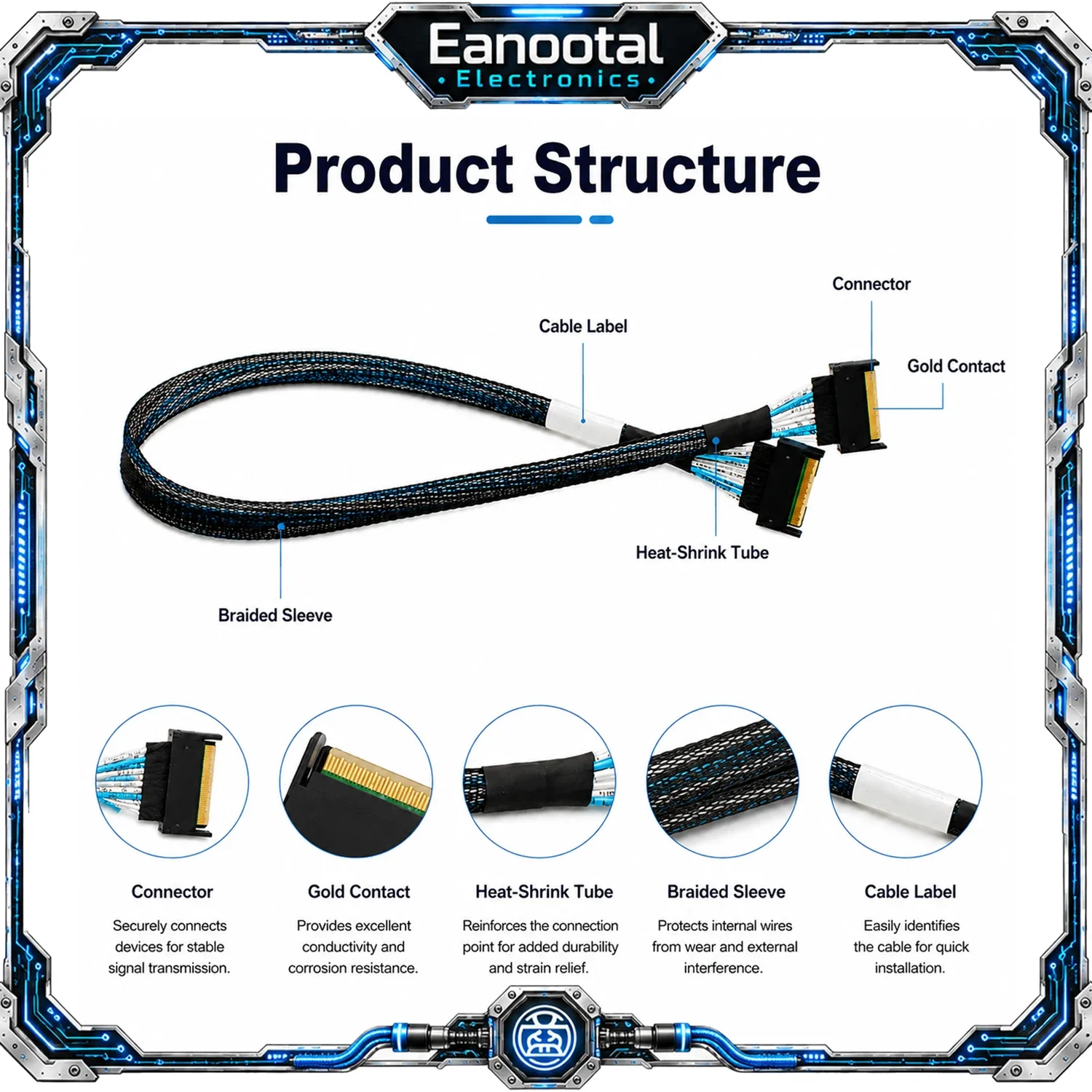

1. MCIO 5.0ケーブル

• 全長：500 mm / 19.69 インチ

• PCIe信号延長用高速MCIOケーブル

• MCIOアダプタカードおよびPCIe x16バックプレーンの接続に適しています。

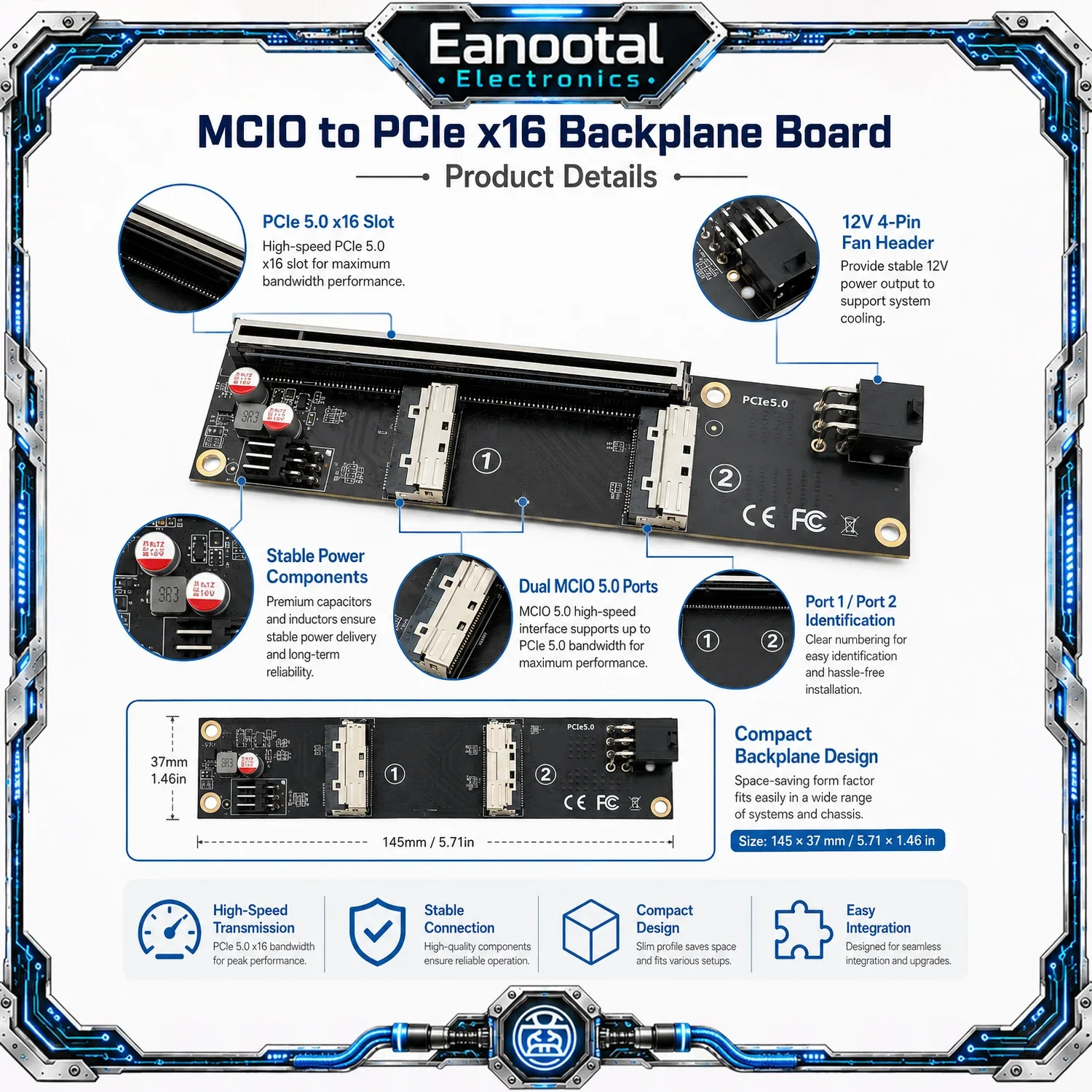

2. MCIOからPCIe x16バックプレーン

• サイズ：145 x 37 mm / 5.71 x 1.46 インチ

• MCIOインターフェースをPCIe x16スロットに変換します

• グラフィックカード、ネットワークカード、キャプチャカード、その他のPCIe拡張カードなどのPCIe x16デバイスのインストールに使用します。

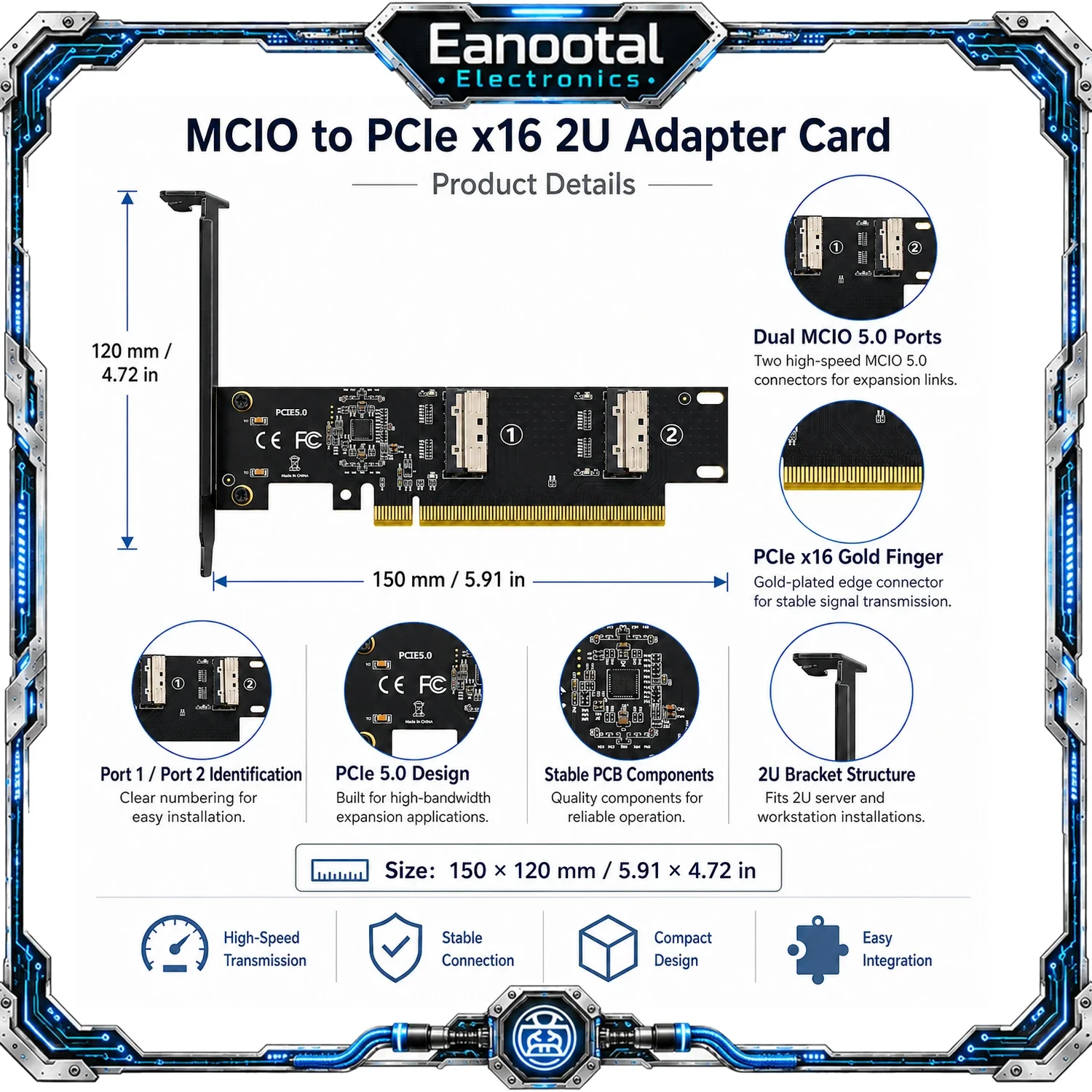

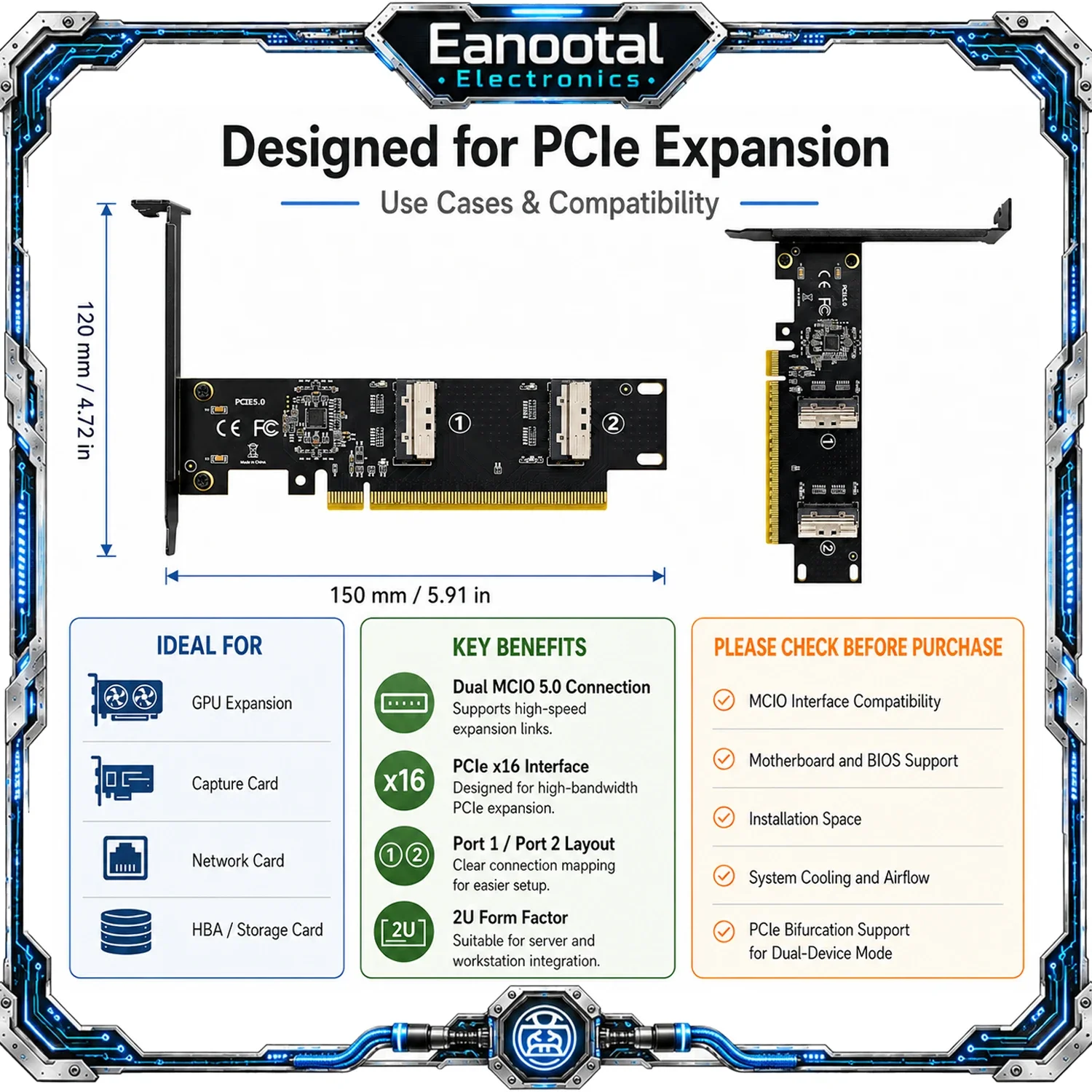

3. MCIO - PCIe x16 2Uアダプターカード

• サイズ：150 x 120 mm / 5.91 x 4.72 インチ

• 2Uサーバーおよびコンパクトシャーシへの設置向けに設計されています。

• MCIOからPCIe x16への拡張のためのメインアダプタカードとして使用されます。

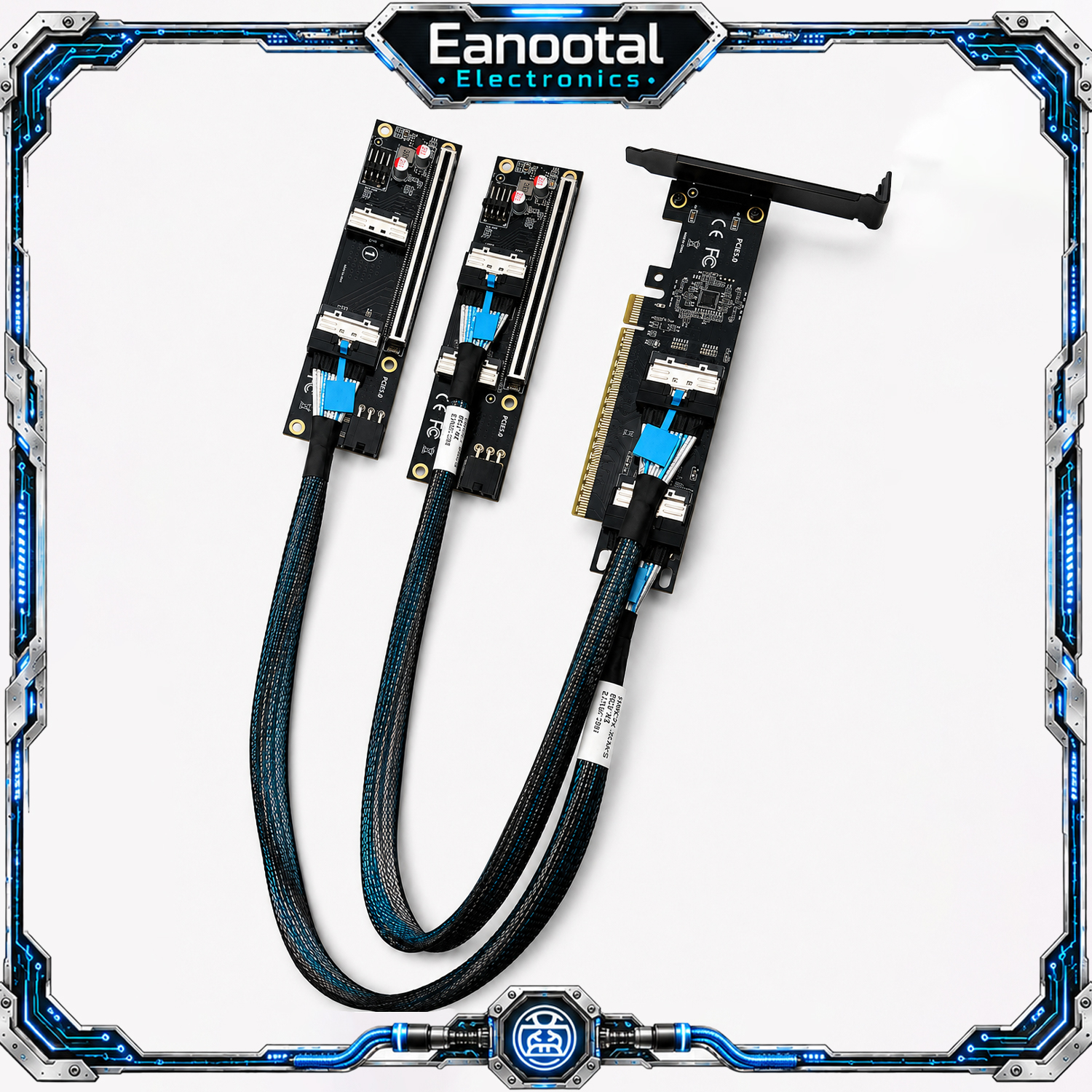

4. MCIO 5.0アダプターキット一式

• 内容物：
  MCIO - PCIe x16 2Uアダプターカード x 1
  MCIOからPCIe x16への変換バックプレーン×2
  MCIO 5.0ケーブル 2本、長さ500mm

• 完全なMCIO PCIe x16拡張ソリューションを必要とするユーザーに適しています

主な特徴：

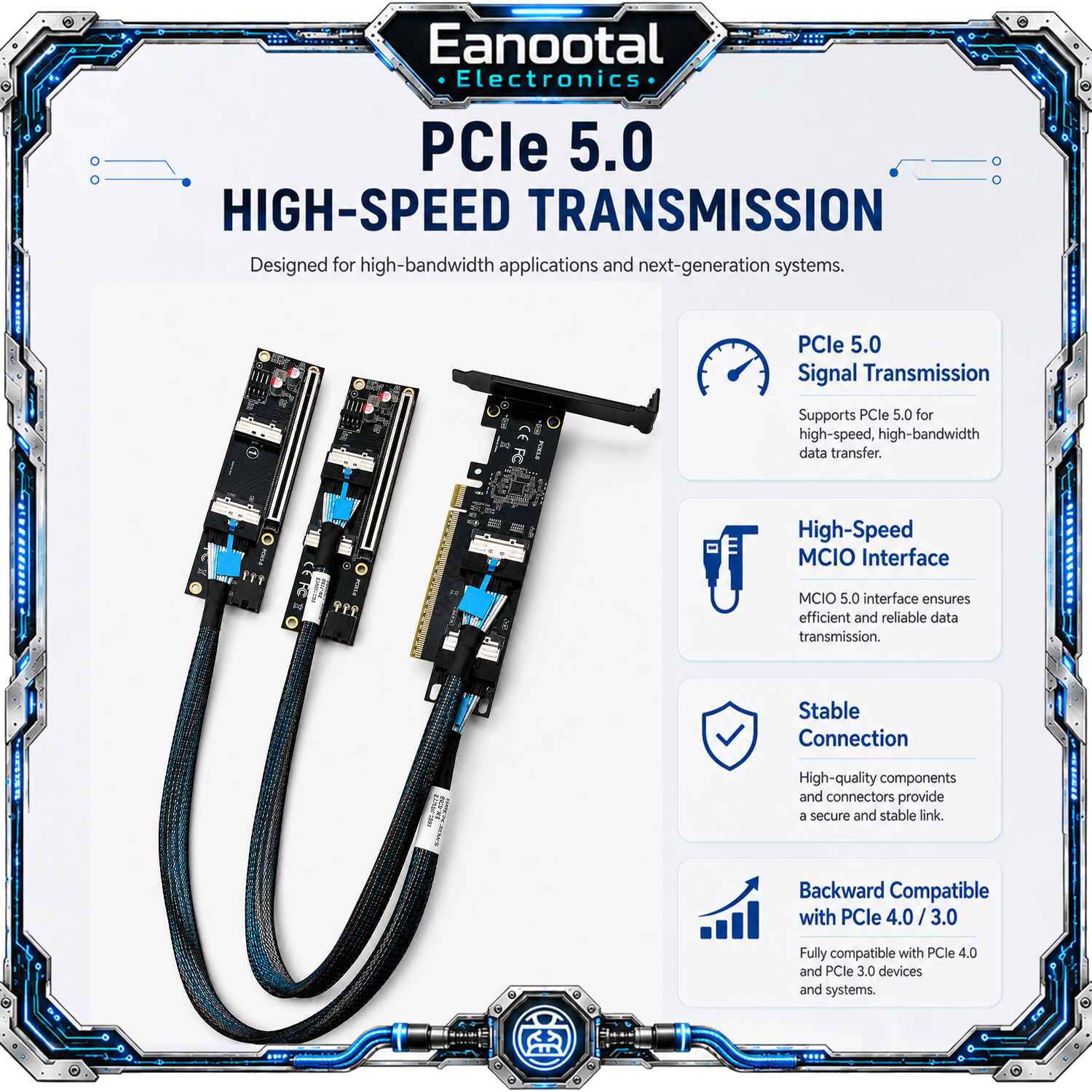

• MCIO 5.0高速インターフェース

• PCIe x16信号拡張をサポート

• マザーボード、CPU、BIOS、およびPCIeデバイスのサポート状況に応じて、PCIe Gen5 / Gen4 / Gen3デバイスに適しています。

• ドライバー不要、正しくインストールすればプラグアンドプレイで使用可能

• コンパクトな構造で、2Uサーバーシャーシや限られたスペースでの構築に適しています。

• GPU拡張、PCIe拡張カードの移設、サーバー内部配線、産業用コンピュータアプリケーションに役立ちます。

• 互換性のあるハードウェアと併用することで、高速PCIe信号伝送のための安定した接続を実現します。

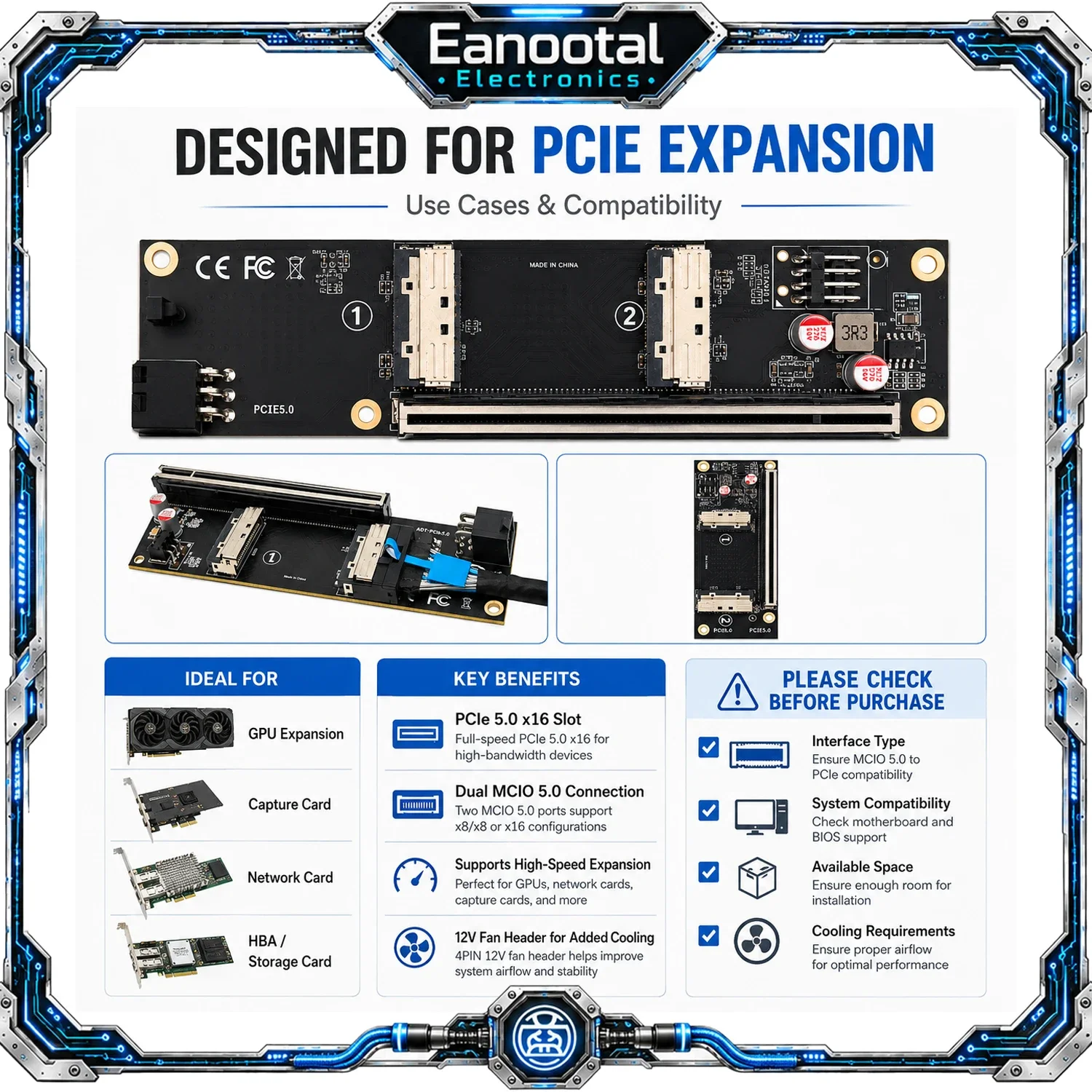

アプリケーションシナリオ：

• 2UサーバーGPU拡張

• PCIe x16 デバイスの再配置

• ワークステーション内部のPCIe拡張

• 産業用コンピュータのPCIe信号転送

• コンパクトなシャーシへの取り付け

• サーバーGPU、ネットワークカード、RAIDカード、キャプチャカード、またはその他のPCIeカード拡張

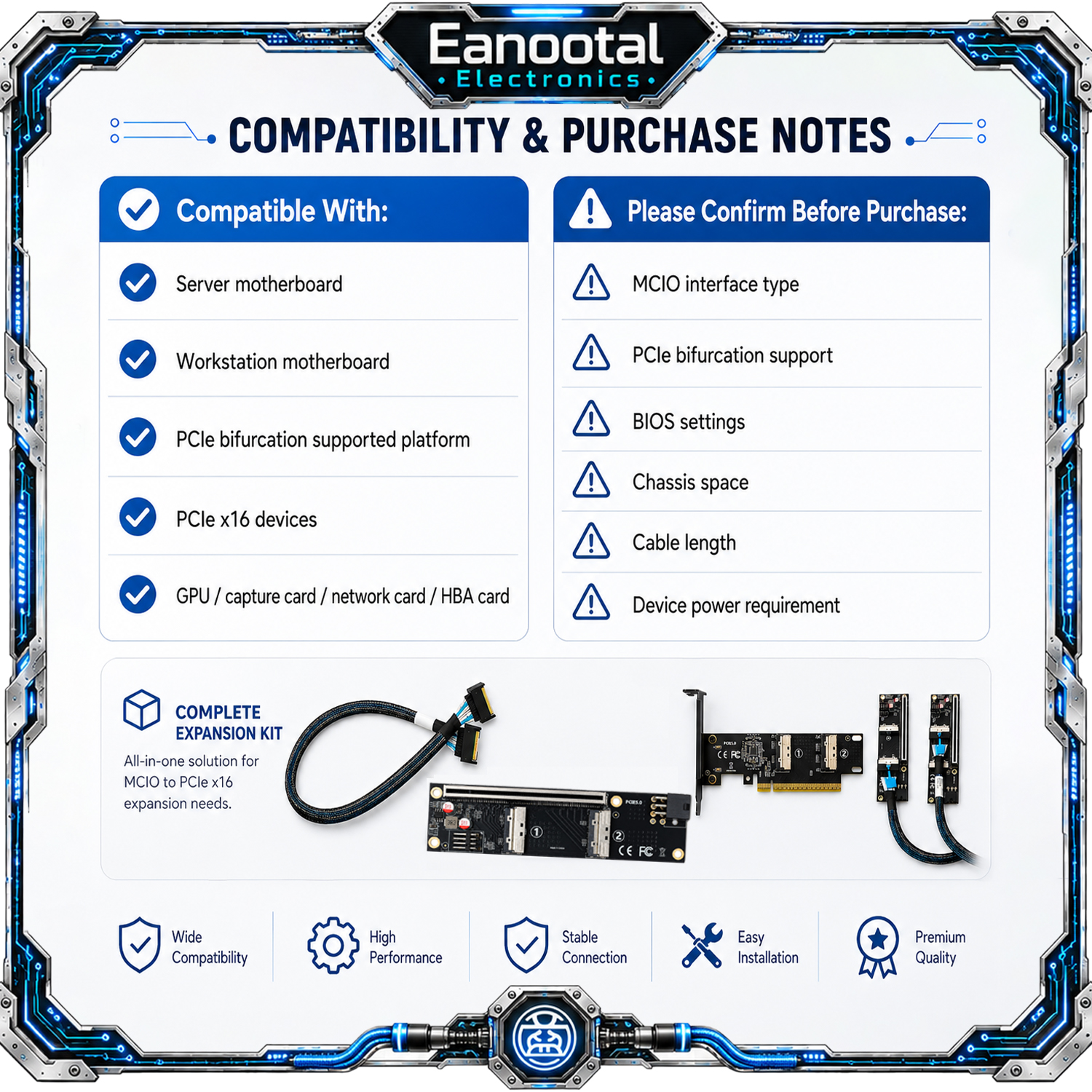

重要な互換性に関するお知らせ：

1. 本製品は、MCIOインターフェースを介したPCIe信号拡張用です。SATA、SAS、その他の非PCIe信号の変換は行いません。

2. ご購入前に、マザーボードまたはホストデバイスのMCIOインターフェースがPCIe信号出力に対応していることをご確認ください。MCIOインターフェースによってはピン配置が異なる場合があり、互換性がない可能性があります。

3. 2枚のPCIe x16バックプレーンを同時に使用する場合、マザーボードがPCIe分岐（例：x8 + x8モード）に対応している必要がある場合があります。ご購入前にマザーボードのBIOSをご確認ください。

4. 実際の速度は、マザーボード、CPU、アダプタカード、ケーブル、PCIeデバイスのうち、最も低い世代のPCIeに依存します。例えば、いずれかのデバイスがPCIe 4.0のみをサポートしている場合、PCIe 5.0ケーブルを使用しても、システムはPCIe 4.0の速度で動作します。

5. 高出力グラフィックカードの場合は、外部GPU電源ケーブルを正しく接続してください。PCIeスロットからの給電だけに頼らないでください。

6. 本製品はホットプラグに対応していません。取り付けまたは取り外しを行う前に、必ずコンピュータの電源を切ってください。

7. MCIOケーブルを過度に曲げたり、引っ張ったり、ねじったりしないでください。高速PCIeケーブルは、安定した信号伝送を維持するために、慎重な取り付けが必要です。

8. インストール後にデバイスが検出されない場合は、以下を確認してください。

• MCIOケーブルの方向と接続を確認してください。

• マザーボードがPCIe分岐をサポートしているかどうかを確認してください。

• 互換性テストのために、BIOSのPCIe速度をGen4またはGen3に設定してみてください。

• PCIeデバイスと電源が正しく動作していることを確認してください。

• アダプタカード、バックプレーン、ケーブルを再度挿入します。

ご注意ください：

本製品は、PCIe拡張、サーバーハードウェア、または産業用コンピュータの設置に関する知識を有する専門ユーザー向けです。ご注文前に、デバイスのインターフェース、PCIeレーンモード、およびシャーシのスペースをご確認ください。

パッケージ内容：

コンプリートキット：
MCIO - PCIe x16 2Uアダプターカード x 1
MCIOからPCIe x16への変換バックプレーン×2
MCIO 5.0ケーブル 2本、長さ500mm

単品購入の場合、ケーブルのみ、バックプレーンのみ、またはアダプタカードのみのいずれかを選択できます。ご注文前に正しいオプションを選択してください。
