Radxa CM3 IOボード検証ボード拡張ボードIOインターフェースボード

-//wiki.radxa.com/File:Radxa_cm3_io_board.jpg

-//wiki.radxa.com/Rock3/CM3

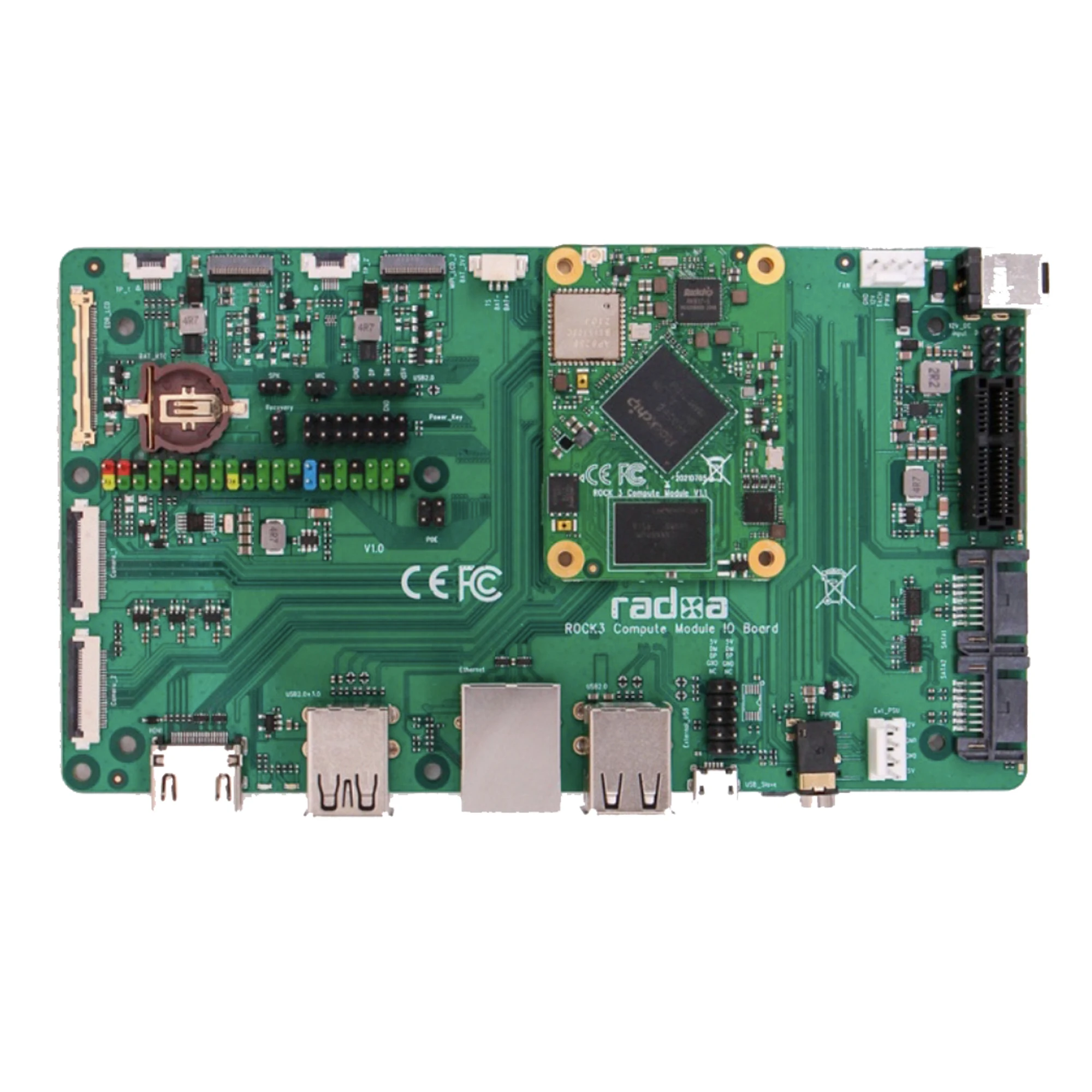

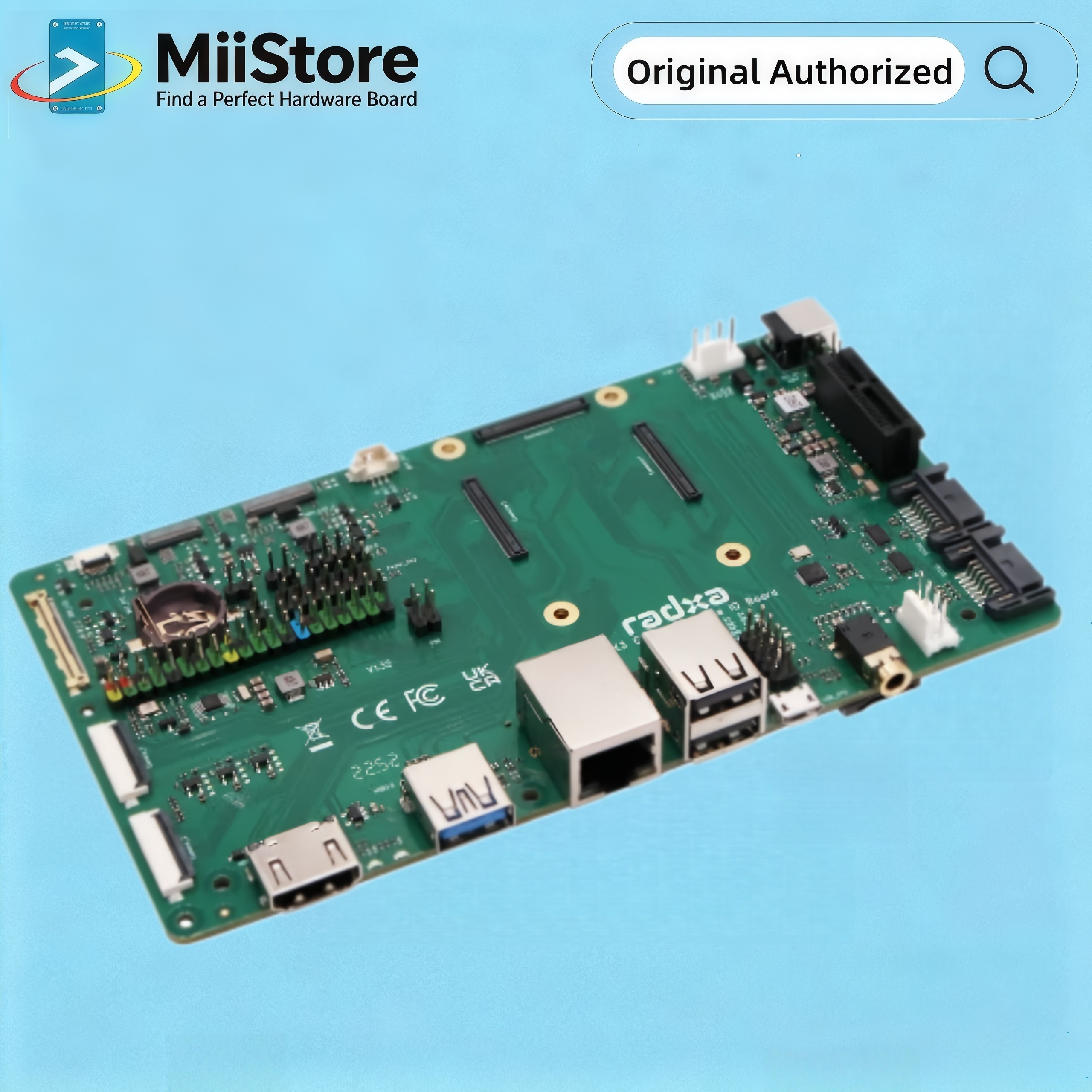

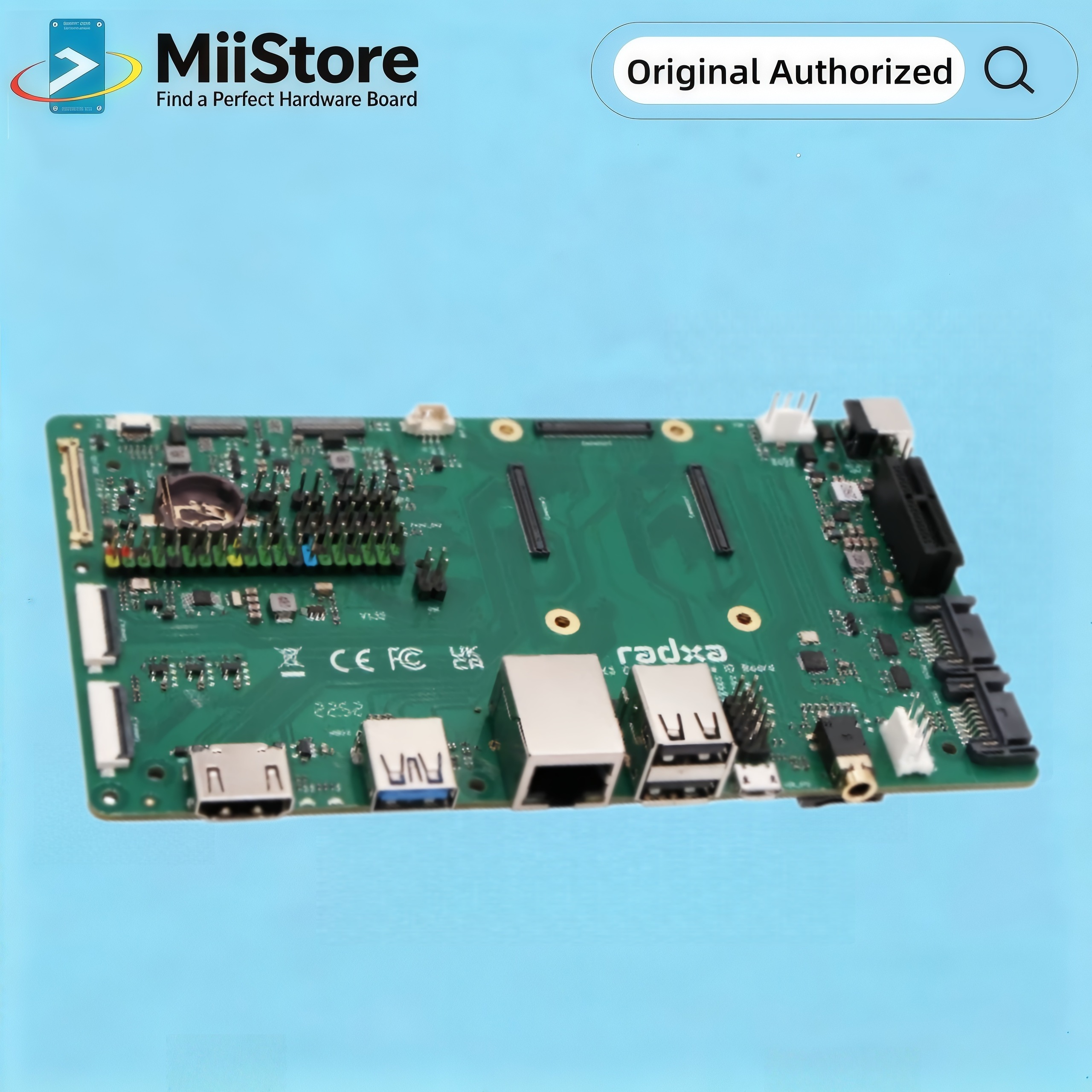

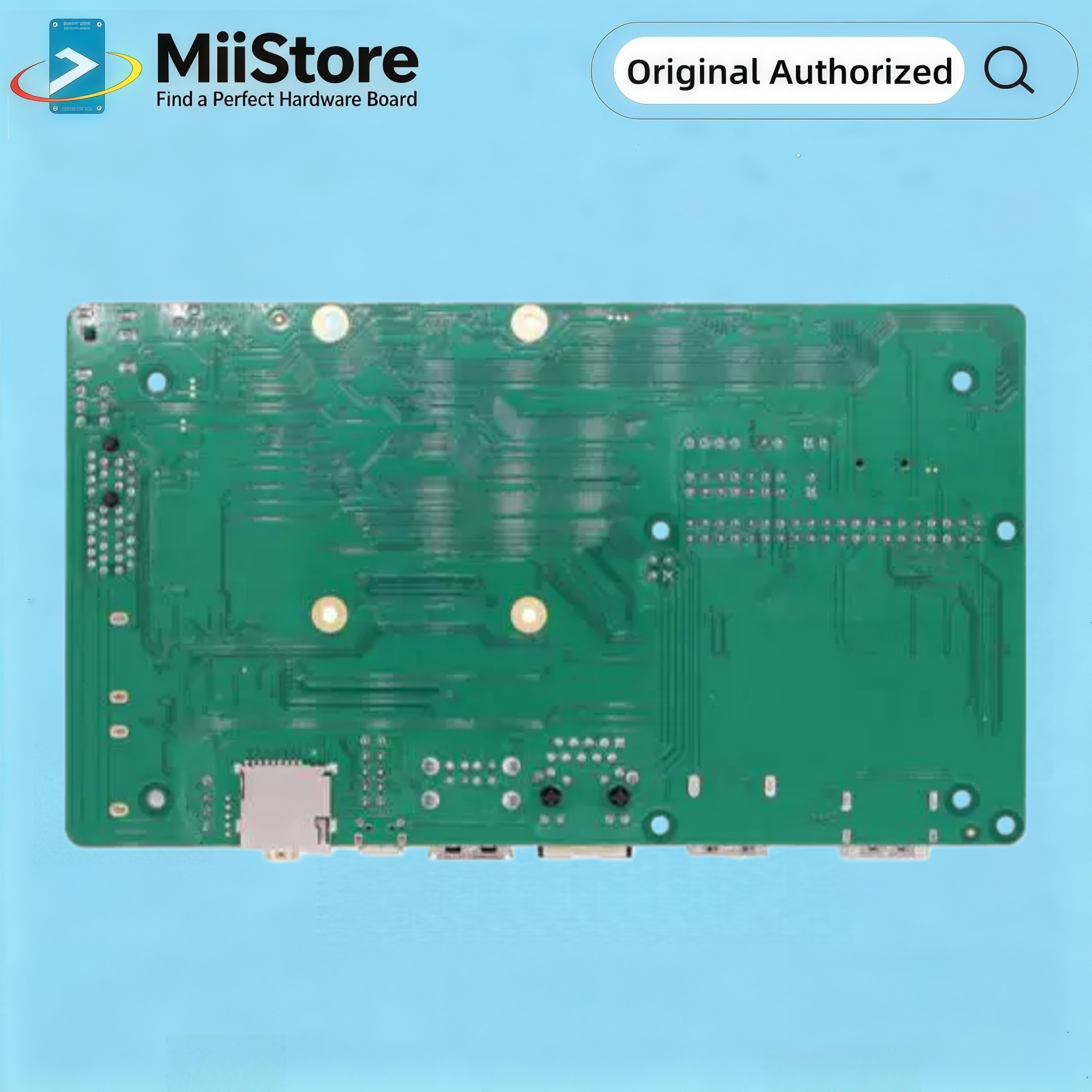

Radxa CM3 IOボードは、ROCK3コンピューティングモジュール（CM3）用のアプリケーションボードです。

CM3モジュールを搭載したRadxa CM3 IOボードは、このコンピューティングモジュールが提供するすべての機能へのアクセスを可能にします。（機能制限付きですが、Raspberry Pi CM4経由でも利用可能です。）

特徴：

Radxa CM3向けに設計され、Raspberry Pi CM4と互換性があります。

-ハーフミニITX設計（170×85mm）、標準ATXケースに対応

- 複数のディスプレイインターフェース、HDMI、2x MIPI DSI、eDP、デュアルディスプレイ動作

PCIeカードスロット1つ、ATXケースへの取り付けが可能

-最大2つのSATAポート（1つはUSB3.0と共有、もう1つはPCIe 2.0と共有）

-Ubuntu/DebianおよびAndroidのサポート

技術的な詳細：

サポートされているCM

RADXA CM3 全バリアント

機能が制限されたRaspberry Pi CM4

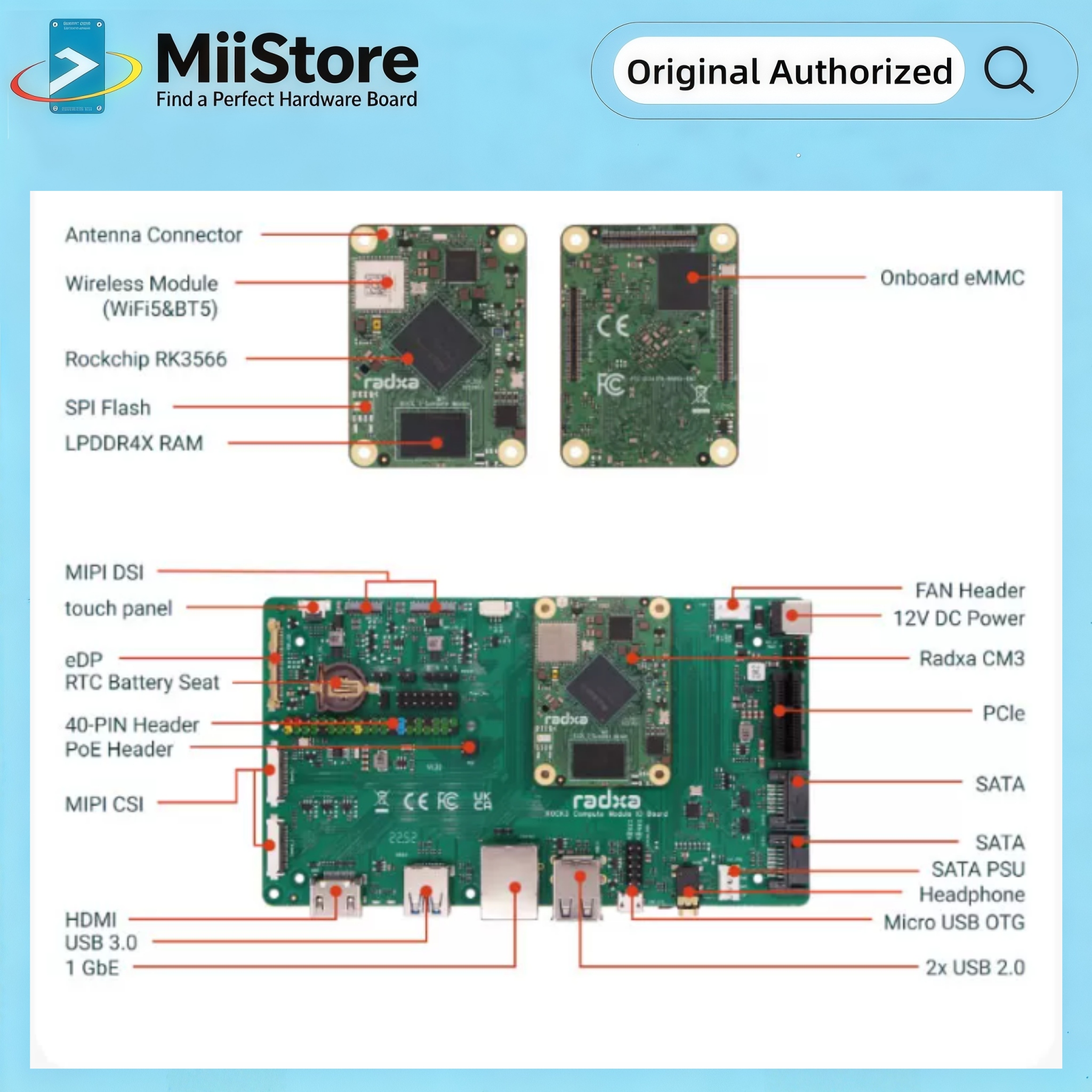

接続性

- USB 2.0ポート×5（内部USB2ヘッダー×2、タイプAコネクタ×3）
- USB 3.0ポート x 1 (5Gbps、タイプAコネクタ)
- USB 2.0 OTGポート x 1 (マイクロUSBコネクタ)
-1 x PCIe 1レーンホスト、Gen 2 (5Gbps、x1 PCIeコネクタ)
- SATA 7Pコネクタ×2（1つはUSB 3と共用、もう1つはPCIeと共用）
-microSDカードコネクタ×1
-40 x GPIOピンヘッダー

ネットワーキング

- ギガビットイーサネットRJ45ポート×1（PoE対応）

ビデオ

- HDMI端子×1（最大4K×2K@60Hz）

-1x eDPが4K x 2K@60Hzをサポート

- 2x MIPI DSI 4レーン、最大1920 x 1080@60HZ、デュアルディスプレイ対応

-デュアルMIPI CSI入力

オーディオ

- マイク対応の3.5mmヘッドホンジャック

他の

- ライオンバッテリーコネクタ

-RTCバッテリーコネクタ

-ファンコネクタ

力

-DC 12V 2.5/5.5mm

またはフロッピー電源コネクタ付き4P ATX電源ユニット

寸法

-160 mm × 90 m
