CM5 IOベースボードEEPROM SSD NVMe拡張ボード（Raspberry Pi Compute Module 5 Lite eMMCキャリアボード、4GB/8GB対応）

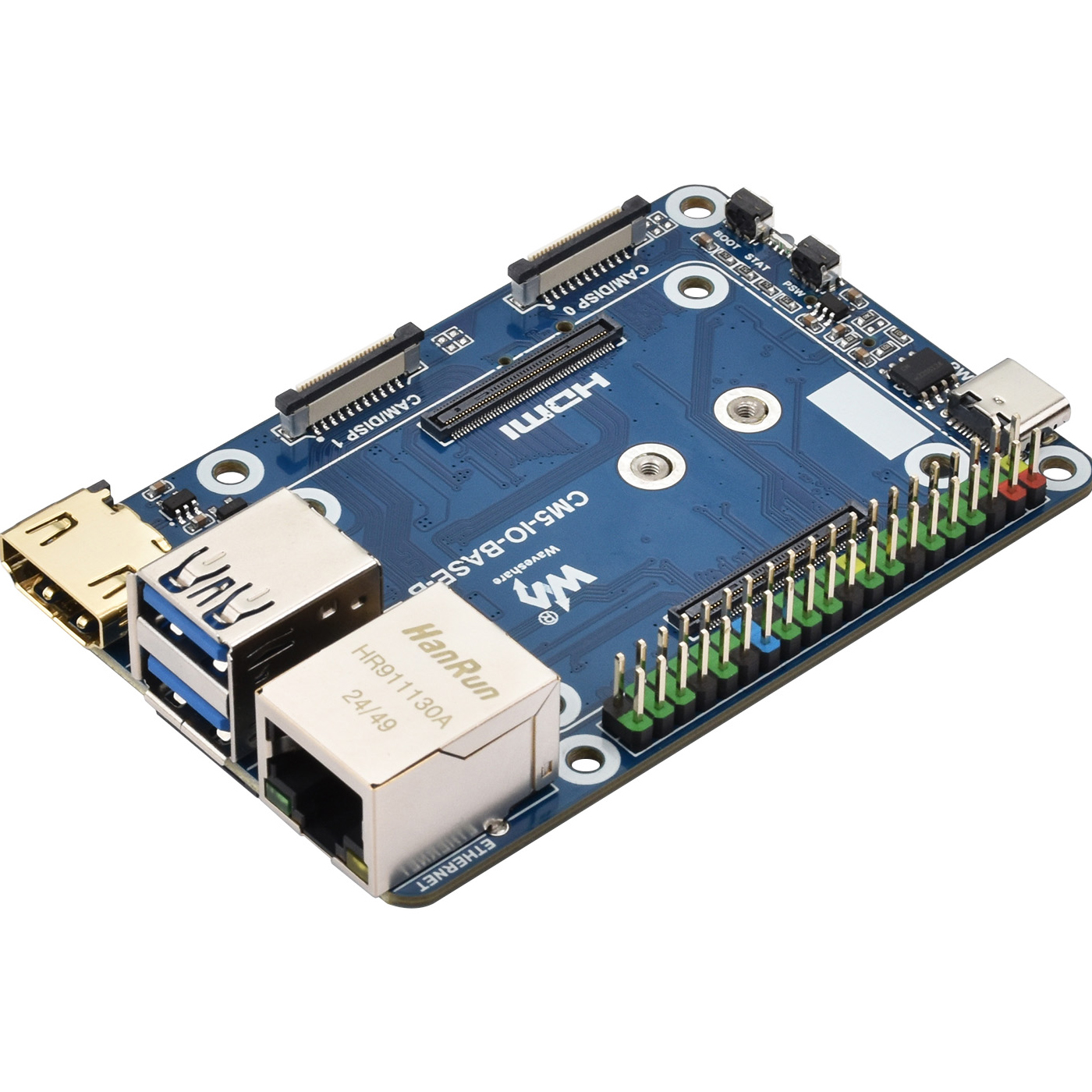

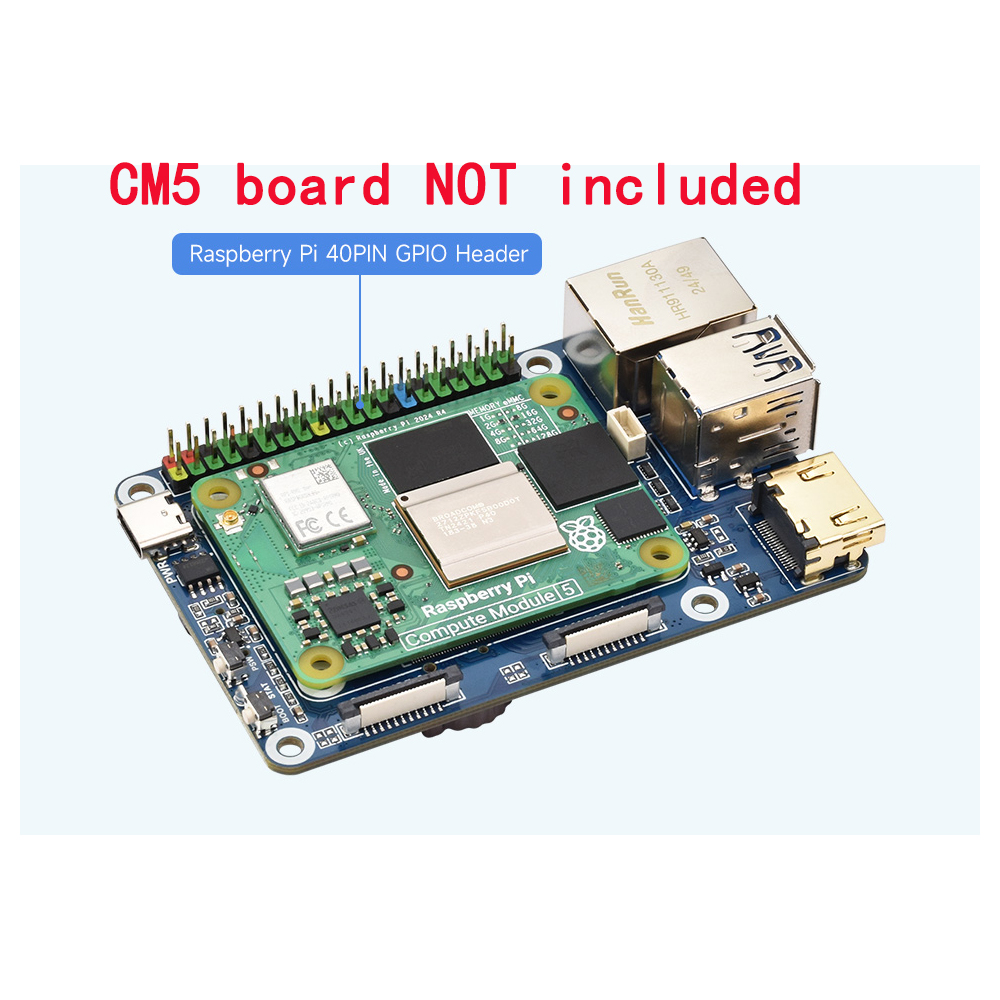

パッケージ内容：（Compute Module 5は含まれません）
CM5-IO-BASE-B x1
WIKI: www.waveshare.com/wiki/CM5-IO-BASE-B
CM5ソケット | Compute Module 5のすべてのバリアントに適しています |
ネットワーキング | ギガビットイーサネットRJ45コネクタ |
コネクタ | M.2 Mキー（2230 / 2242） |
Raspberry Pi 40ピンGPIOヘッダー | |
USB | USB 3.2 Gen1 Type-A × 2、USB 2.0 × 2（6ピン 1mm FFCコネクタ） |
MIPI | 4レーンMIPIインターフェース×2（22ピン0.5mm FFCコネクタ） |
ビデオ | HDMIポート×2（FFCコネクタ経由のポート1つを含む）、デュアル4K出力に対応 |
ストレージ | Compute Module 5 Lite（eMMC非搭載モデル）用のTFカードスロット |
ファンヘッダー | 5V、4ピンJST-SH PWMコネクタ |
その他 | オンボードEEPROMと暗号化チップ |
電源入力 | DC 5V 5A |

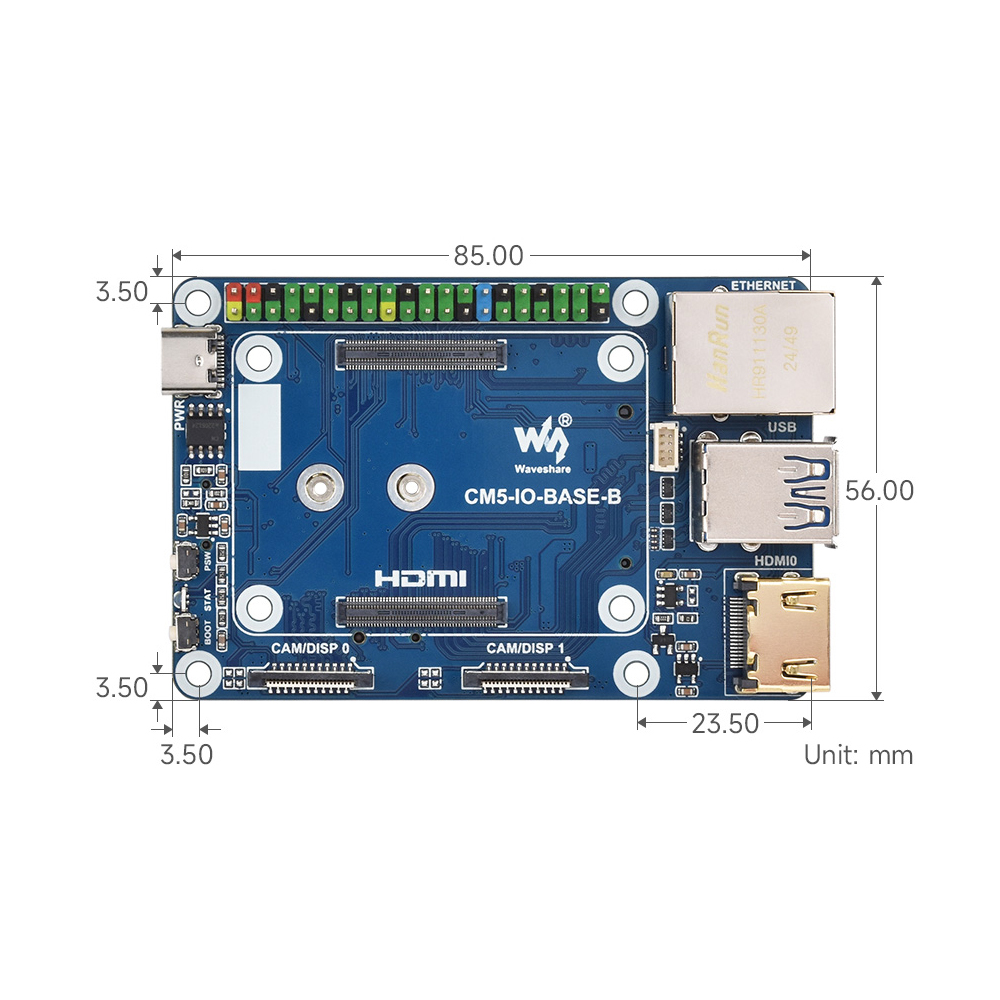

寸法 | 85 × 56mm |

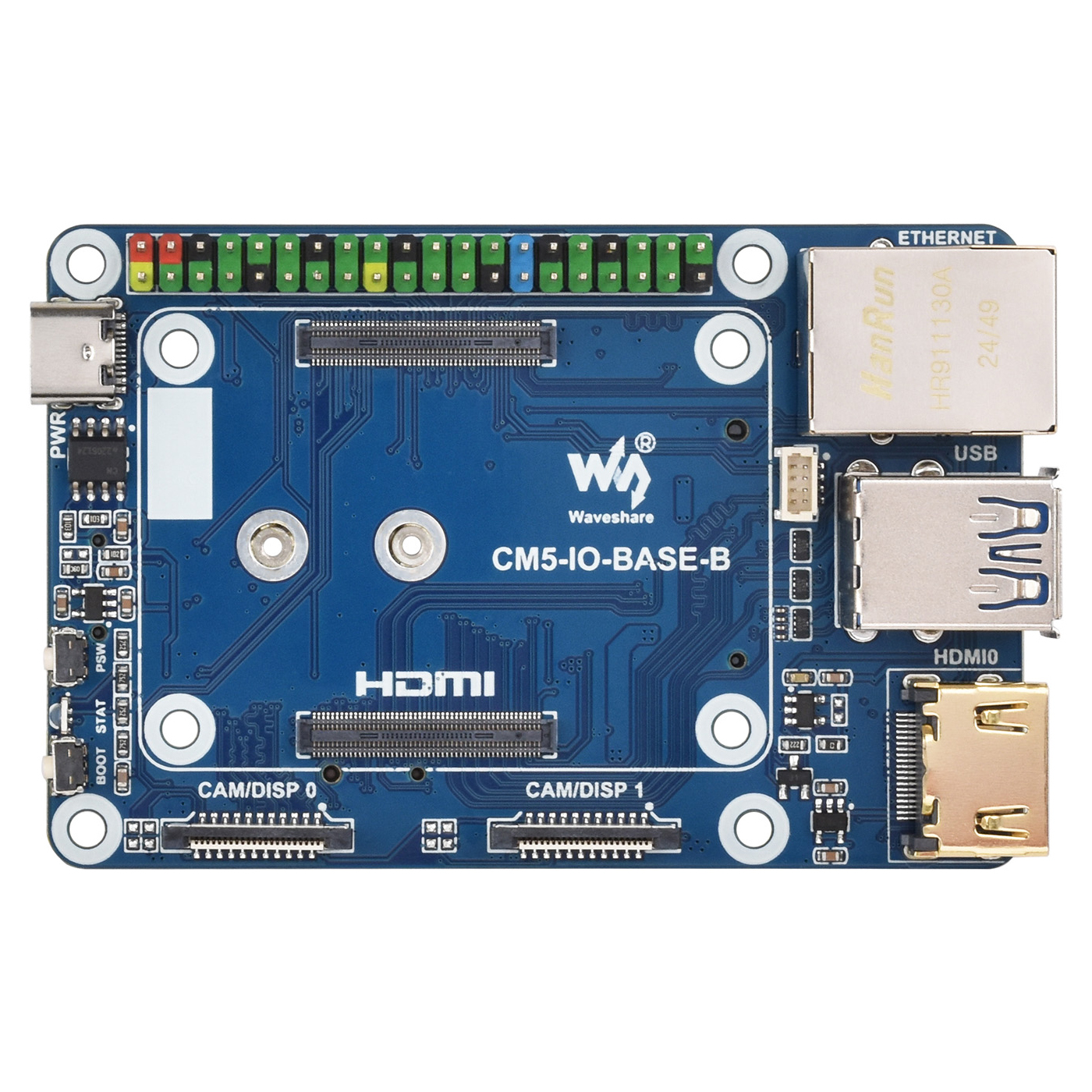

複数のコネクタを搭載し、より便利に使用できます。
CM5ソケット
Compute Module 5のすべてのバリアントに適しています40ピンGPIOヘッダー
各種HAT/HAT+モジュールを接続するため電源入力／プログラミング
5V/5A電源、またはeMMC書き込みに使用暗号化チップ（ATSHA204）
高速かつ安全な対称認証をサポートPSW電源ボタン
長押しで強制的に電源オフ、短押しでソフト電源オフ/オンSTAT LED
2色ステータスLEDブートボタン
電源を入れる前に押して、電源を入れた後に離すと、書き込みモードに入ります。デュアルMIPIインターフェース
DSIディスプレイとCSIカメラを接続するためのHDMI0コネクタ
HDMI0ポート、4K出力対応USB 3.2 Gen1ポート
USB 3.2 Gen1高速ポート×2、5Gbps同期動作をサポートRJ45ギガビットイーサネットポート
10M / 100M / 1000Mのネットワークアクセスに対応4ピンJST-SH PWMファンヘッダー
冷却ファン接続用、5V電源TFカードスロット

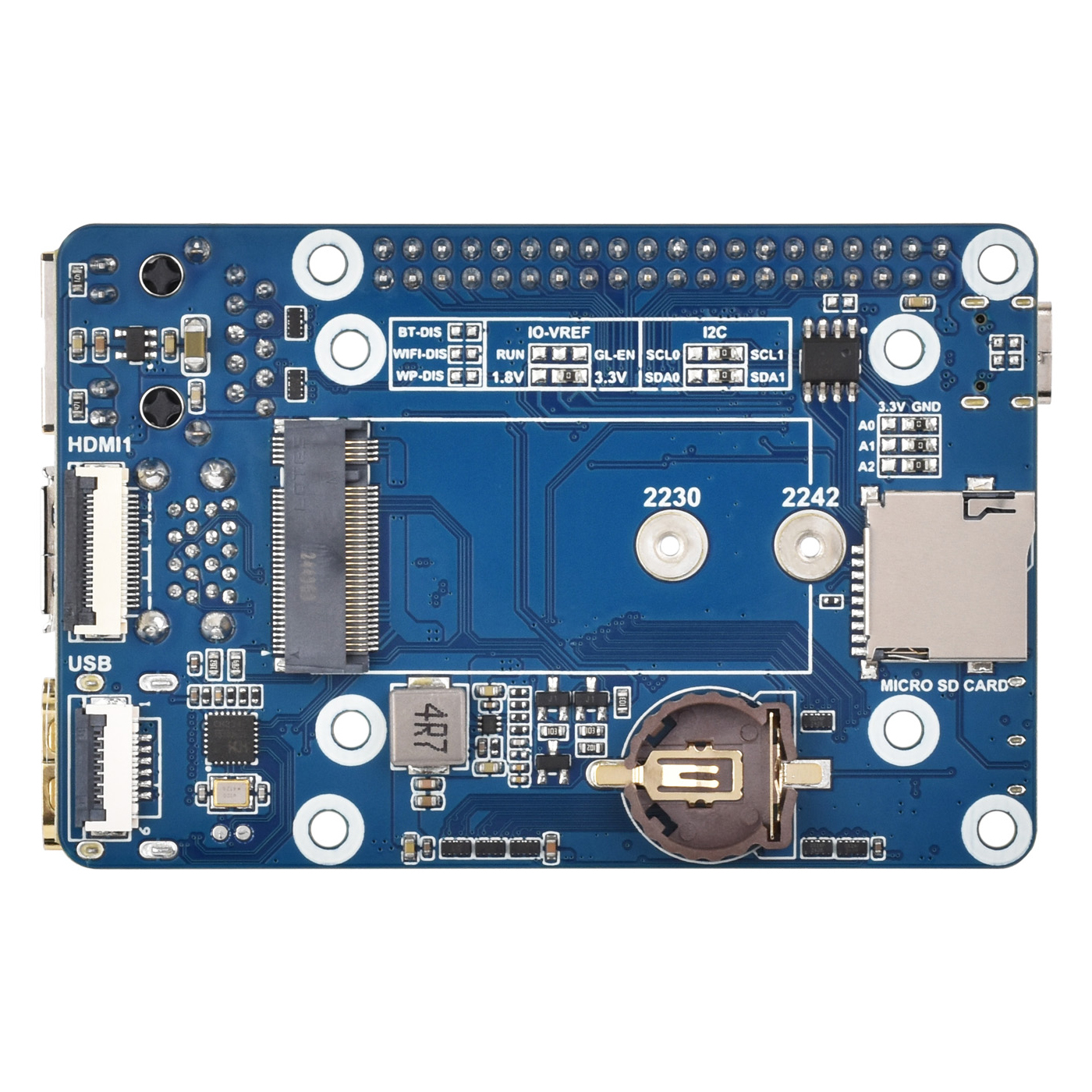

事前にイメージが書き込まれたTFカードを接続するためのもの（Lite版のみ）IO-VREF選択
CM5 IOロジックレベル：3.3V（デフォルト）または1.8Vその他の機能ピン
Wi-Fi/Bluetoothハードウェアの無効化または書き込み保護HDMI1 FFCコネクタ
HDMI1ポートは4K出力に対応しており、アダプターを介して接続できます。USB 2.0 FFCコネクタ
アダプターを介して接続できますRTCバッテリーホルダー
CR/ML1220ボタン電池に対応M.2 Mキー
2230/2242 NVMeソリッドステートドライブをサポートし、ソリッドステートドライブからPi5を起動できます。I2C選択
暗号化チップとEEPROM用にI2C0とI2C1を切り替える（デフォルト設定）CAT24C32
EEPROMチップ
