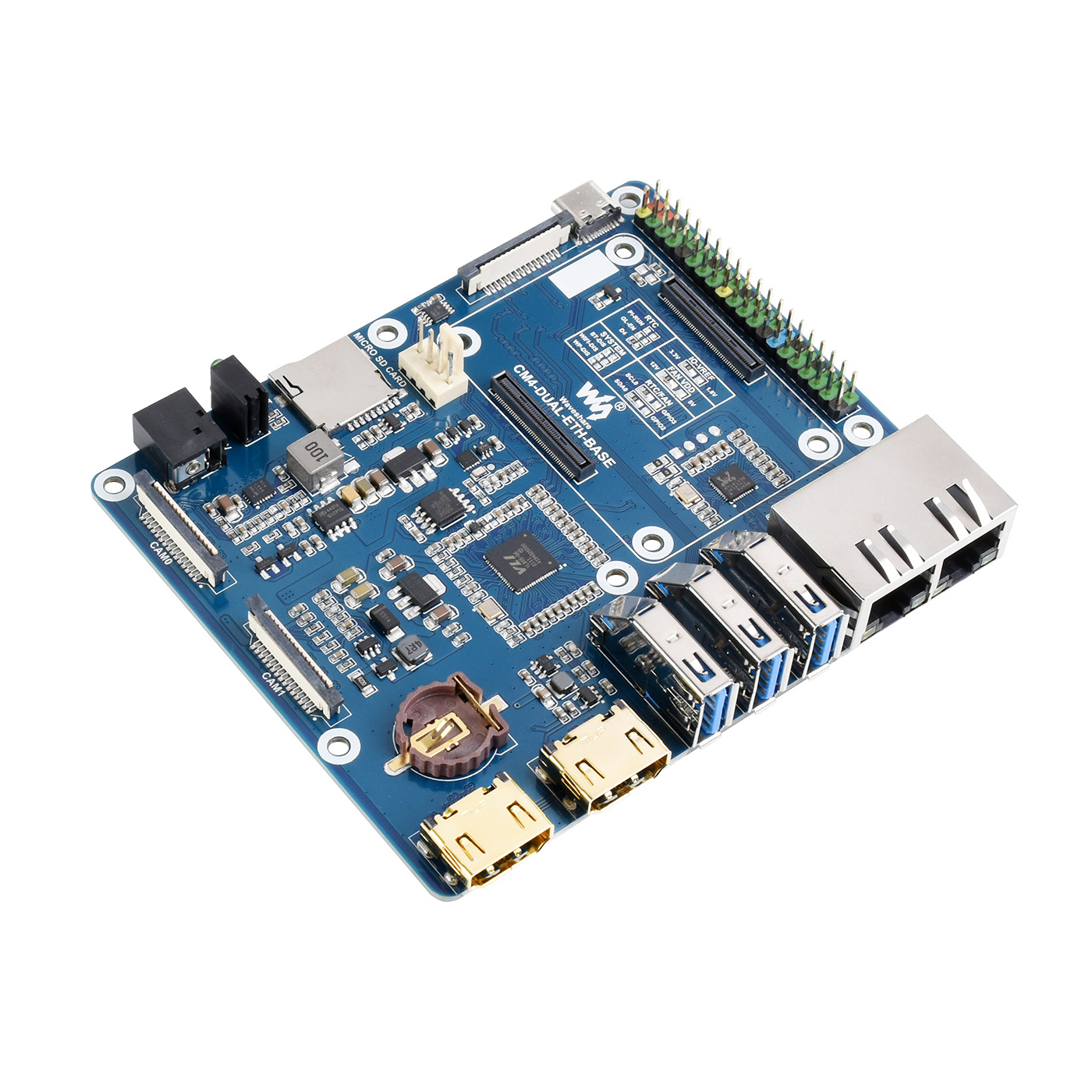

CM4 IOボード デュアルギガビットイーサネット RPI Raspberry Pi Compute Module 4 Lite eMMCプロジェクト用ベースキャリア拡張ボード
パッケージ内容：（Compute Module 4は含まれません）
CM4-DUAL-ETH-BASE x1
WIKI英語マニュアル： www.waveshare.com/wiki/CM4-DUAL-ETH-BASE
CM4ソケット | Compute Module 4のすべてのバリアントに適しています |
イーサネット | デュアルギガビットイーサネットRJ45 |
USB | USB 3.2 Gen1 × 3 |
ピンヘッダー | 40ピンGPIOヘッダー×1 |
HDMI | HDMI×2、4K 30fps出力対応 |
DSIディスプレイ | MIPI DSIディスプレイポート×1、15ピン1.0mm FPCコネクタ |
CSIカメラ | MIPI CSI-2カメラポート×2、15ピン1.0mm FPCコネクタ |
電源入力 | 7V～36V |
ファン | 5V/12V、速度調整と測定が可能 |
RTC | バッテリーソケットとウェイクアップ機能を備えたリアルタイムクロック、Compute Module 4 |
SDカードスロット | Compute Module 4 Lite（eMMC非搭載モデル）用のmicroSDカードソケット |
標準CM4ソケットとカラーコード付きRaspberry Pi 40ピンGPIOヘッダー
Compute Module 4 Lite/EMMCシリーズモジュールに適しています
（計算モジュール4は含まない）

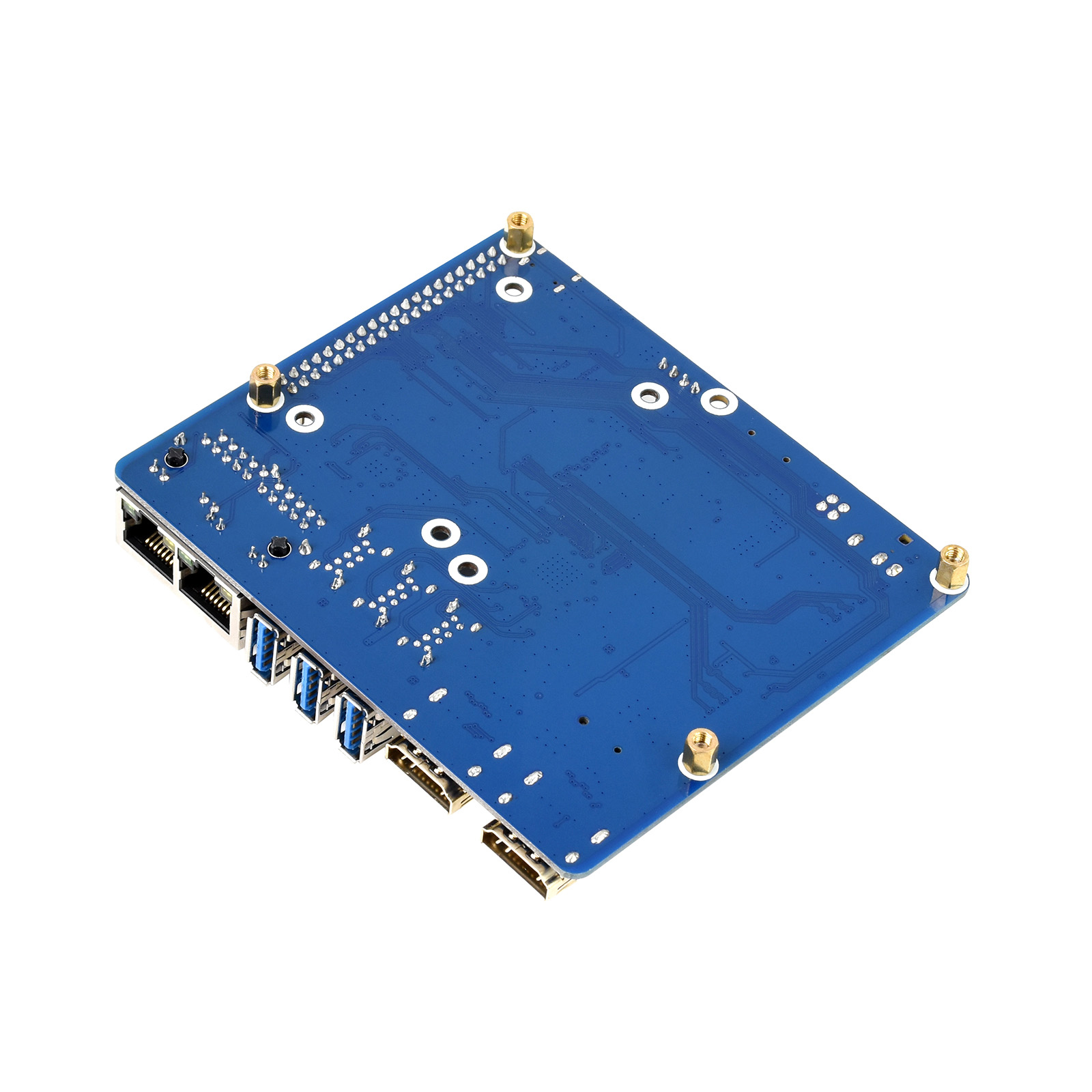

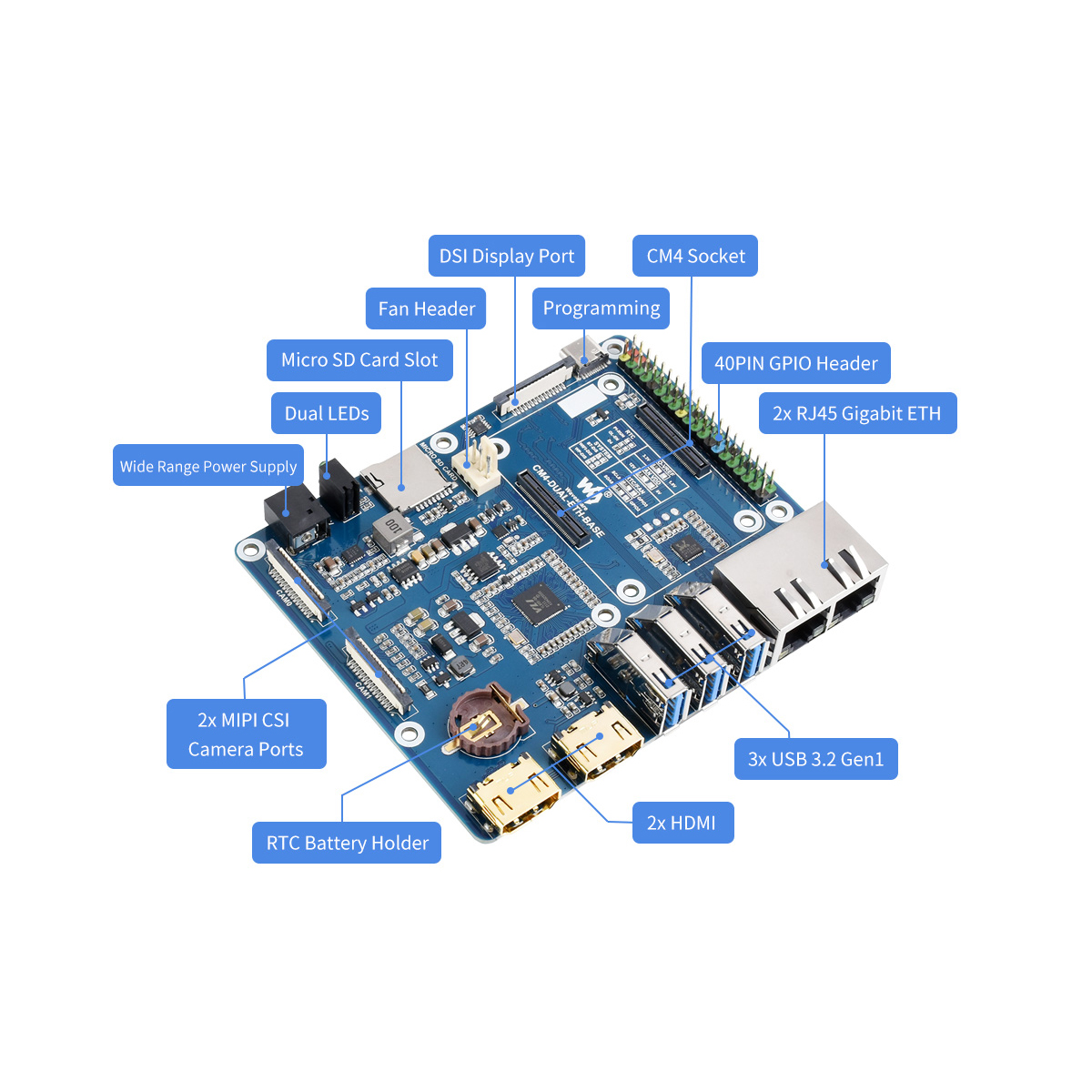

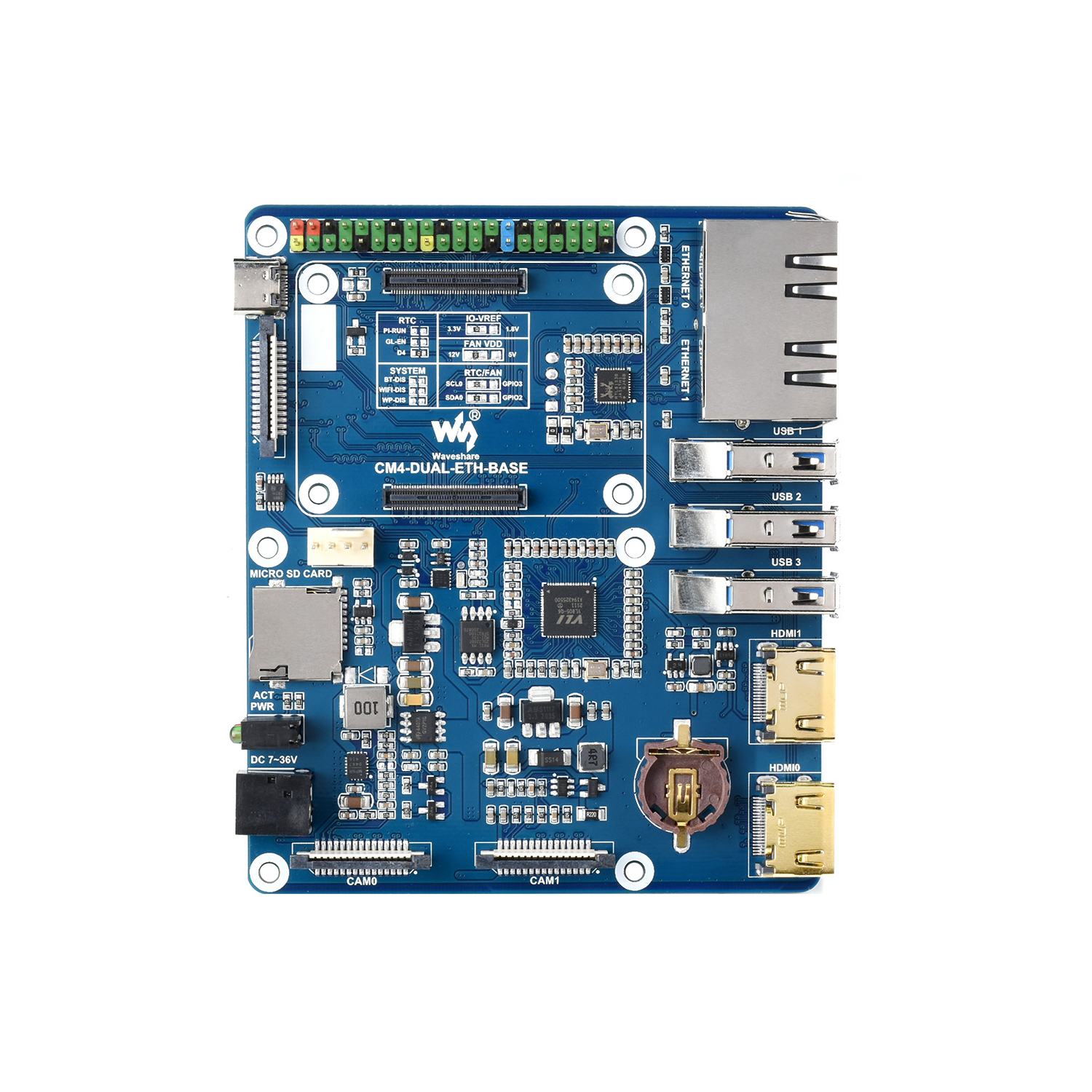

インターフェースとして、ETH/CSI/DSI/RTC/HDMI/Micro SD/USBなどを提供します。
CM4ソケット
Compute Module 4のすべてのバリアントに適しています40ピンGPIOヘッダー
各種HATを接続するためRJ45ギガビットイーサネット
デュアルRJ45ギガビットイーサネット、10/100/1000M対応
イーサネット 0: CM4 オリジナル ETH
イーサネット 1: USB 拡張 ETHUSB 3.2ポート
USB 3.2 Gen1ポート×3、各種USB機器の接続に対応HDMIコネクタ
HDMI端子×2、4K 30fps出力対応カム
MIPI CSIカメラポート×2DC電源
7～36V DCの広範囲な電圧範囲の電源入力デュアルLEDインジケーター
赤：Raspberry Piの電源インジケーター
緑色：Raspberry Piの動作状態表示マイクロSDカードスロット
イメージが書き込まれたMicro SDカードを接続するためのもの（Lite版のみ）ファンヘッダー
冷却ファンを接続することで、速度調整と測定が可能になります。DISP0
MIPI DSIディスプレイポートUSBスレーブポート
Compute Module 4 eMMCバリアントにシステムイメージを書き込む場合RTCバッテリーホルダー
CR1220ボタン電池に対応
RTC割り込み設定
PI-RUN: CM4はRTCの中断時に再起動します
GN-EN: RTC中断時のCM4電源ダウン
D4: D4ピンはRTC割り込み時にトリガーされますIO-VREF選択
CM4 IOのロジックレベルを3.3Vまたは1.8Vに設定します。ファン電源の選択
ファンを駆動するための電源として5Vまたは12Vを選択してくださいシステム機能構成
BT_DIS: Bluetoothは無効です（アンテナ付きCM4のみ）。
WiFi_DIS: WiFiは無効です（アンテナ搭載型のCM4のみ）。
WP_DIS: ブートモードスイッチ。eMMCまたはSDカードから起動しない場合のみ使用します。RTC/ファンI2Cバス選択
SDA0/SCL0: I2C-10はCSI/DSIと共有されています
GPIO3/2: I2C-1は40ピンヘッダーと共有されていますRTL8153
USBギガビットイーサネットチップEMC2301
ファンコントローラー、ファン速度の調整と測定が可能VL805
USB 3.0ハブ
