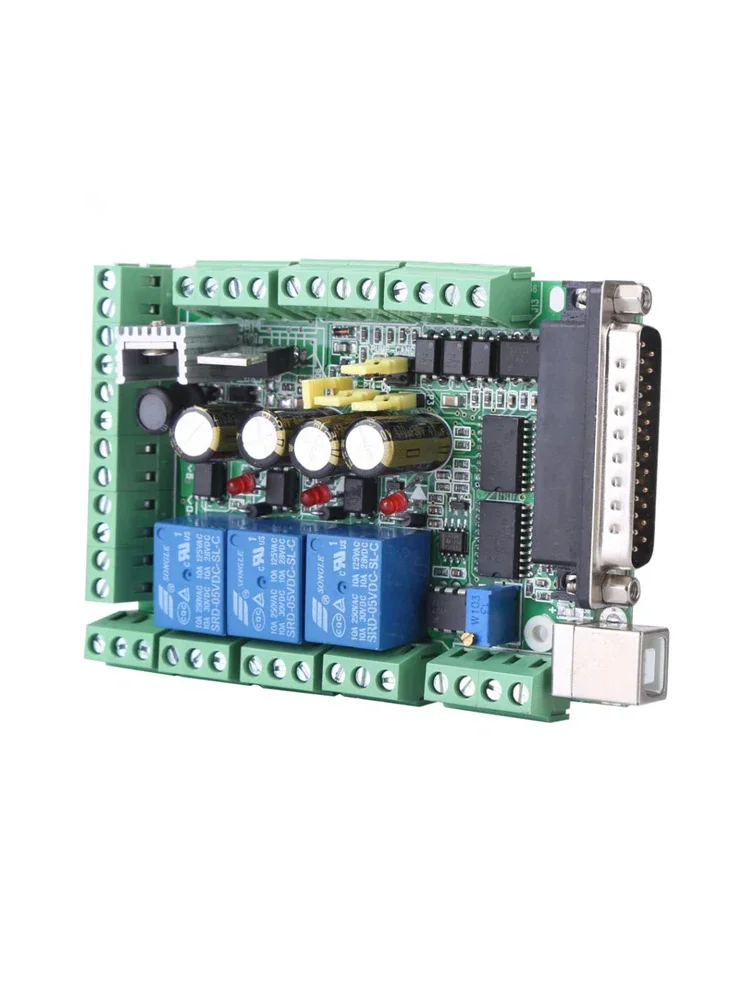

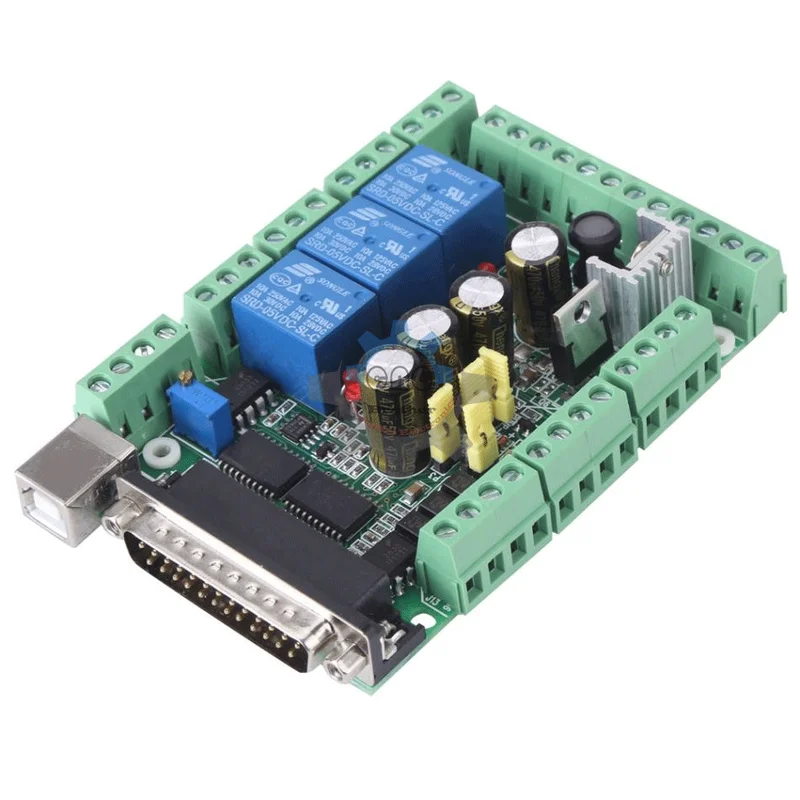

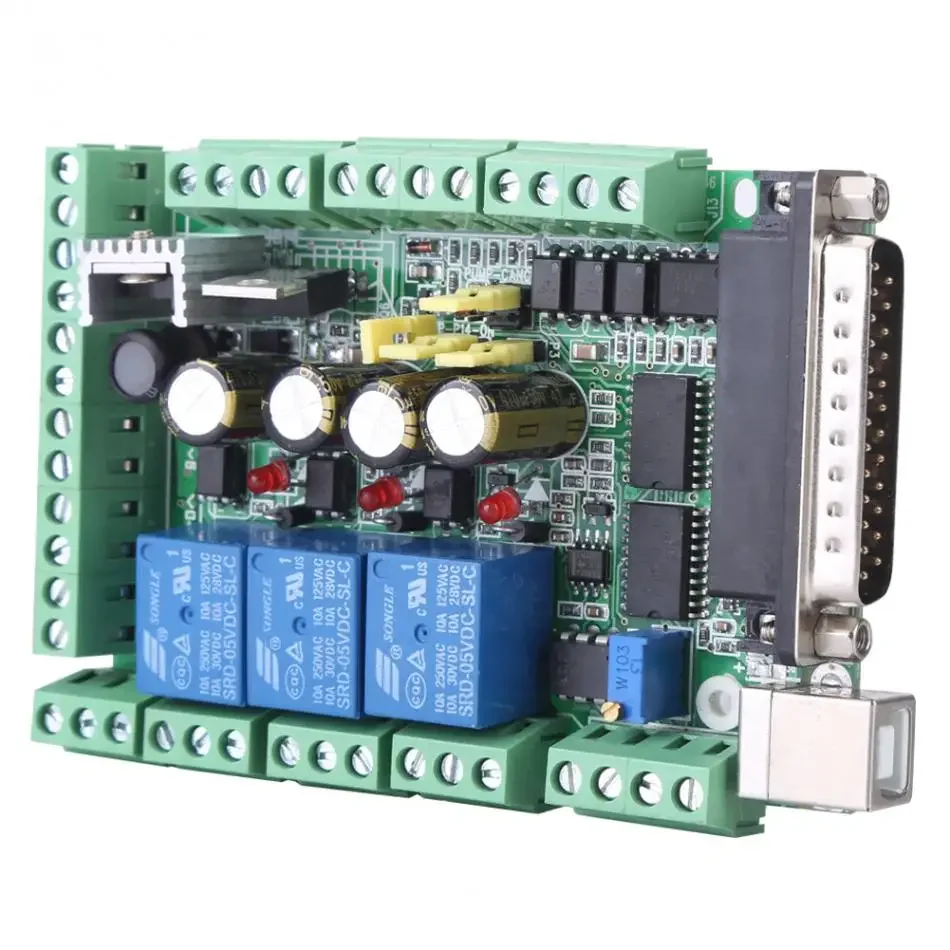

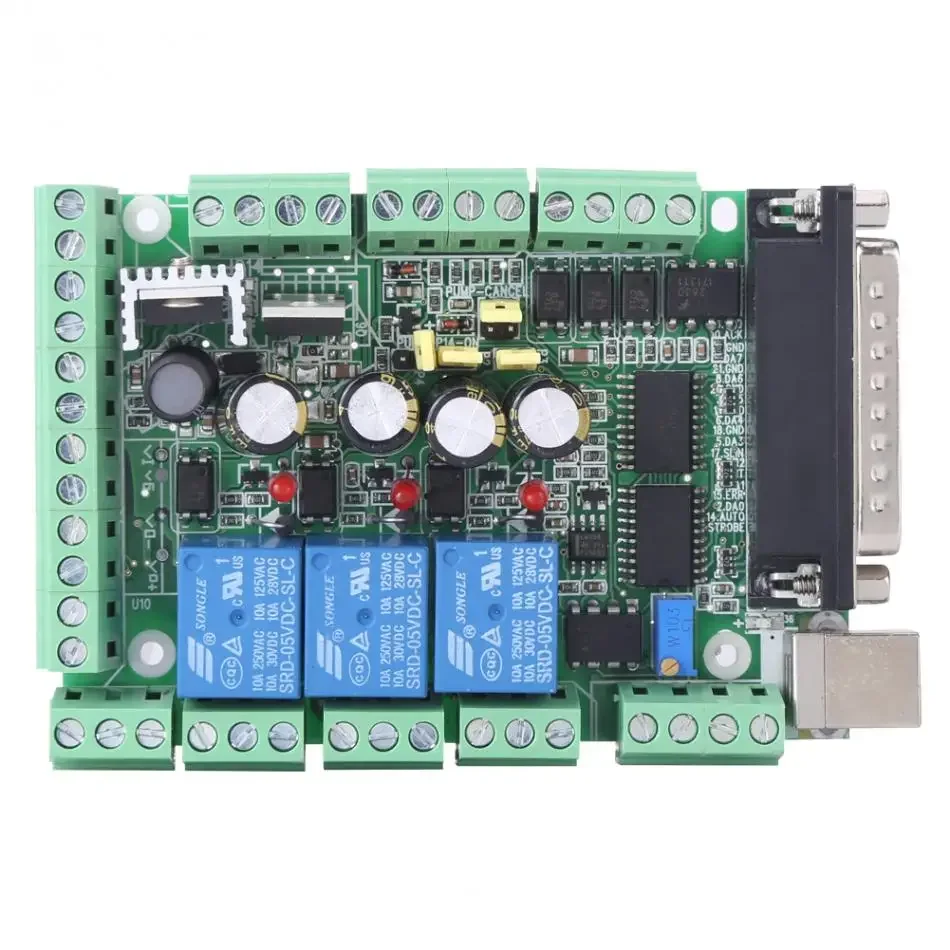

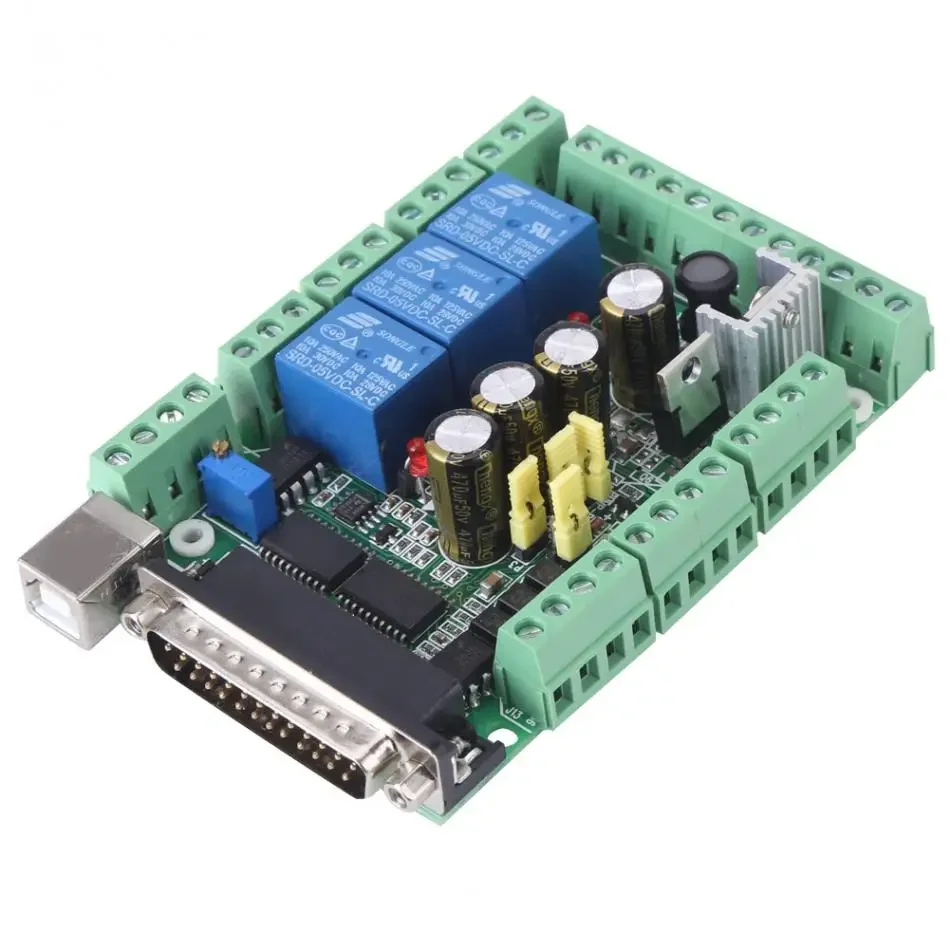

CNC 彫刻機 MACH3V2.1-L ボードアダプタ 4-6 軸コントローラアクセサリーパラレルポート Windows XP 用

CNC 彫刻機 MACH3V2.1-L ボード アダプタ 4 軸 6 軸コントローラ アクセサリ

パッケージ内容:

1×ボード

注記：

製品には電源コード、パラレルポートケーブルは付属しておりません。

説明：

MACH3 CNC システム ソフトウェアおよび周辺機器の動的電気を使用して、ホスト コンピュータ (LPT ポート) の信号処理を実行するために使用されます。CNC 彫刻機、CNC 旋盤、CNC プラズマ切断機、彫刻機、CNC フライス盤、マシニング センターおよびその他の工作機械に適しています。ホスト コンピュータと MACH3 シリーズ ソフトウェアを使用すると、最もコスト効率の高い CNC システムになります。

特徴：

入出力（I/O）信号処理には特殊な高性能チップを使用しており、信号を補正・拡大して不要な妨害信号を除去する機能を備えており、マシンを安定して動作させることができます。

コンピュータの LPT ポートは、他の部分の電源から分離して個別に電力を供給します。そのため、コンピュータと工作機械は効果的に隔離されます。これにより、データの安全性が高まり、セキュリティと安定性がさらに保証されます。

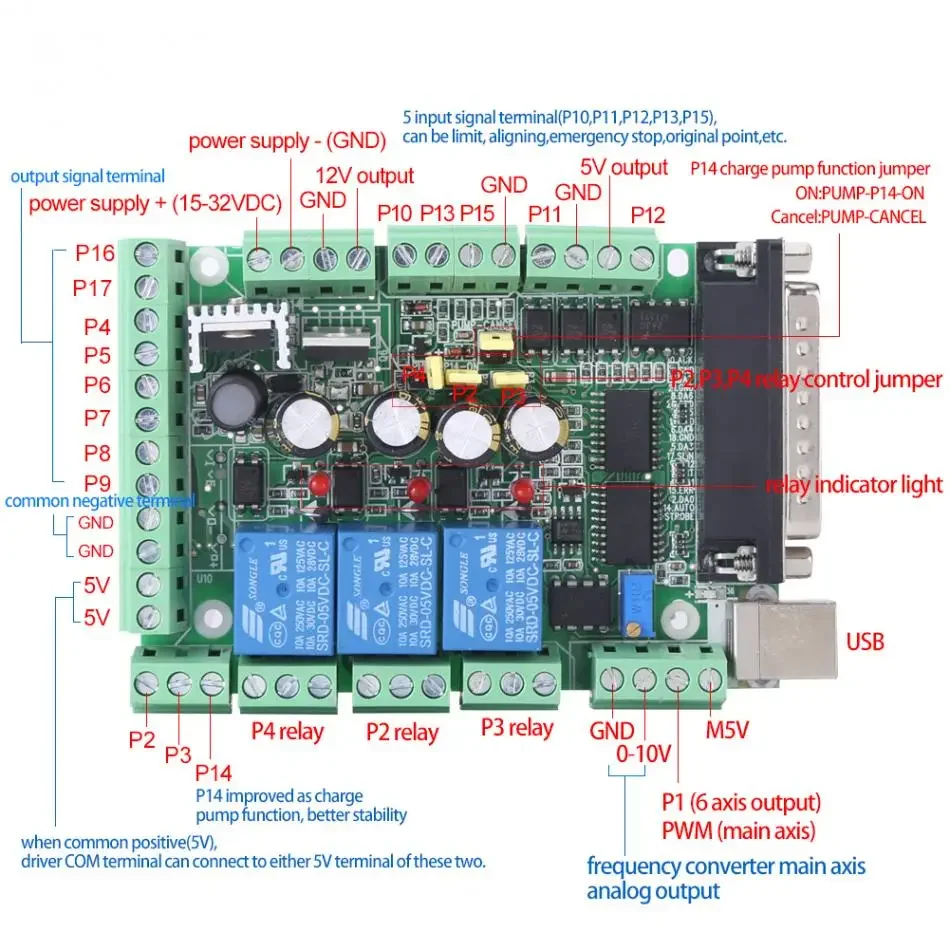

ホストコンピュータと通信する入力信号は 5 つあり、光カップリングによって絶縁されています。光カップリング絶縁の中でも、P11 と P12 は高絶縁で、メインシャフトエンコーダの接続、またはハンドホイール A、B と同じ要求信号の接続に使用できます。12V-OUT および 5V-OUT 電源出力インターフェイスを使用して、ホールセンサースイッチや近接スイッチなどの必要な電力を選択できます。5 つの入力ポートがあり、リミット、原点、ナイフ、スタート、ストップ、スピンドル入力、MPG 入力、その他 5 つの機能のいずれか 1 つ。

12 の出力信号があり、出力を制御することができ、最大 6axls リンクをサポートします。一部の出力ポートは再利用可能な機能です。一方、1 つのポートは 1 つの機能としてのみ使用できます。

MACH3 制御ソフトウェアのプログラミングをサポートできる P2、P3、P4 の 3 つのリプレイがあります。MACH3 ソフトウェアの制御を通じてリレーのオン/オフを制御できます。各リレーには表示ランプが付いており、より直感的で便利です。3 つのリレーは、液体冷却剤、ミスト冷却剤、液状冷却剤などの開閉を制御するために使用できます。また、電磁弁装置の電源スイッチの制御にも使用できます。P2 ポートはスピンドル用、 P3ポートは冷却液用、P4ポートは定義可能です。

高い光結合絶縁を使用してスピンドルの回転を制御します。出力ポートはパラレルポートP1で、2.5KHZ以内のPWM信号を出力できます。インターフェイスボードには、0～10VまでのPWMを備えたD/A回路があります。この回路は、市販のアナログ制御しかないインバータを制御するために0～10Vレベルを出力できます。したがって、スピンドルの回転を制御できます。PWM出力が重要です。 0-10V出力は2つのうち1つしか選択できません。同時に使用することはできません。

インターフェイスボードは、カソードまたはトータル出力をステッパードライブまたはサーボドライブに接続できます（サーボドライバーはデジタル信号をサポートする必要があります）。出力は5Vレベルです。

広い入力電圧電源: 15-32VDC。逆接続保護機能。2 グループの出力電圧: 5V と 12V 電圧、100MA 出力容量。

仕様:

モデル: MACH3V2.1-L

USB：タイプB

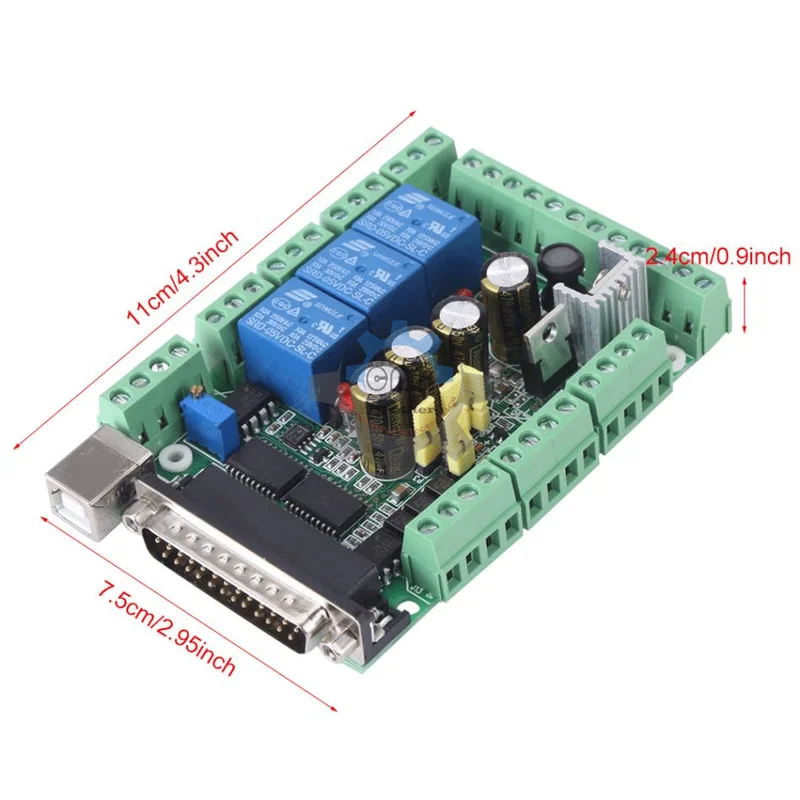

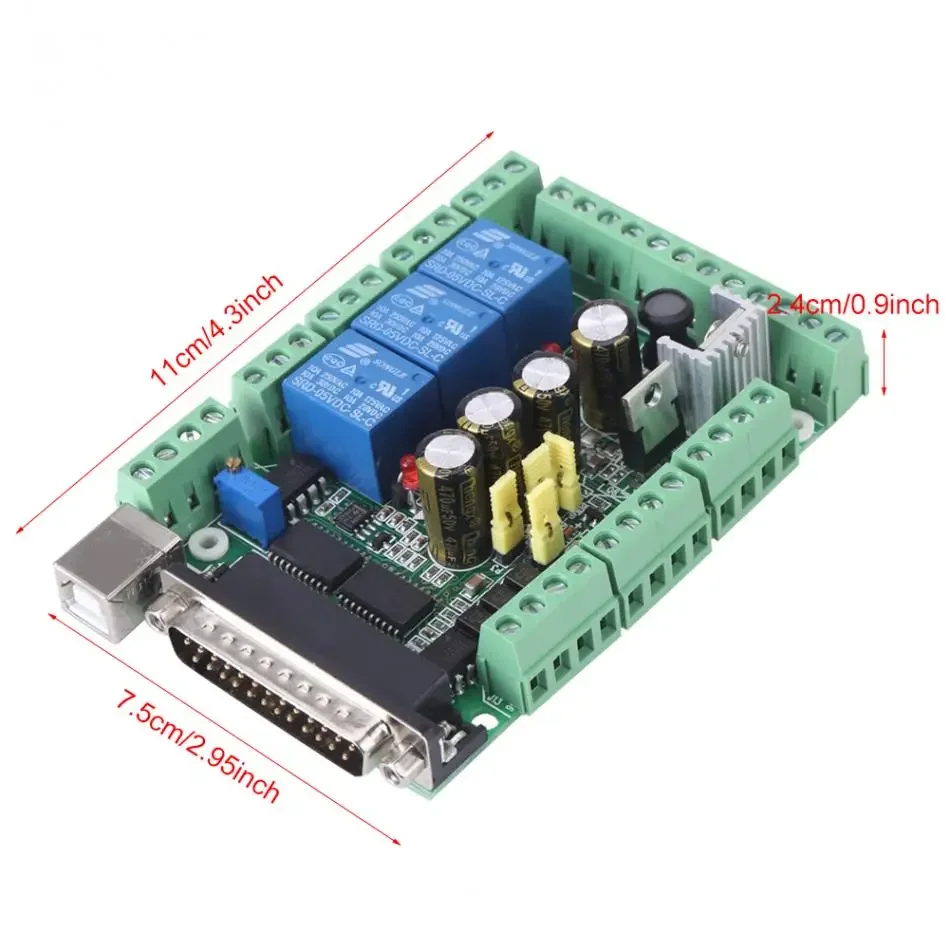

サイズ: 11*7.5*2.4 センチメートル/4.3*2.95*0.9 インチ
