送料無料 3 軸 4 軸 MACH3 USB CNC モーションコントロールカード周波数 2000KHZ コントローラサポートステッピング/サーボモータ

1 個 x 3 軸 / 4 軸 MACH3 USB モーション コントロール カード インターフェイス 2000KHz

特徴：

· Mach3 のすべてのバージョンをサポートします。

· Windows オペレーティング システムでのみ実行できます。

· USB はドライバーをインストールする必要がなく、Windows バージョンはプラグ アンド プレイです。

· USB ホットプラグを完全にサポートし、USB 接続ステータスを常に監視します。Mach3 が動作しているときは、USB ケーブルを抜き差しし、接続が正常に行われます。

・ジョグ6軸リンクを含む最大6軸リンクに対応。 (機種により対応軸数が異なります)

・2000KHzパルス出力でサーボ/ステップに対応。

・ステータスインジケーターにより、USB接続とMach3接続を促すことができます。動作中のさまざまな状態が一目でわかります。

· 16 入力 IO、8 出力 IO ポート付き

· すべての IO ポートは完全に絶縁されており、強力な耐干渉性と安定したパフォーマンスを備えています。

· スピンドル PWM 速度制御出力をサポートします。スピンドルパルス方向出力をサポートします。スピンドル0～10Vのアナログ電圧速度制御出力をサポートします。

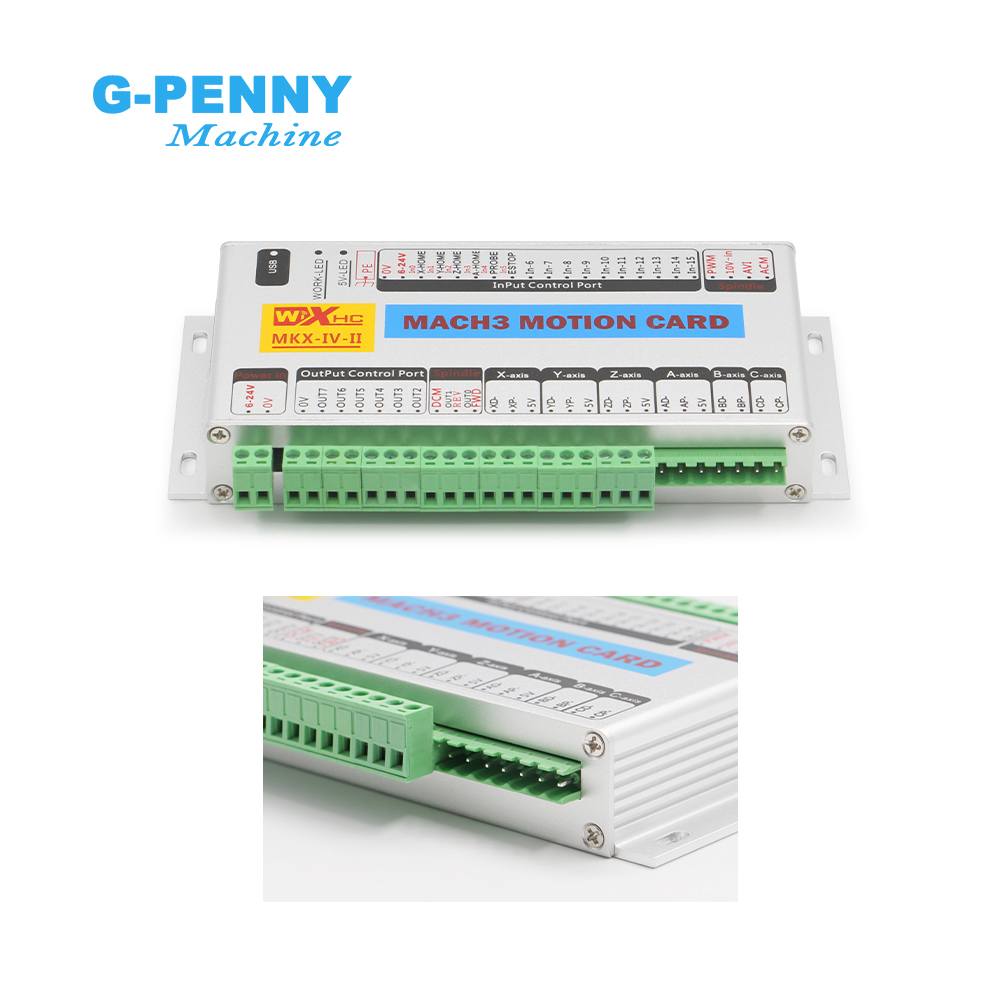

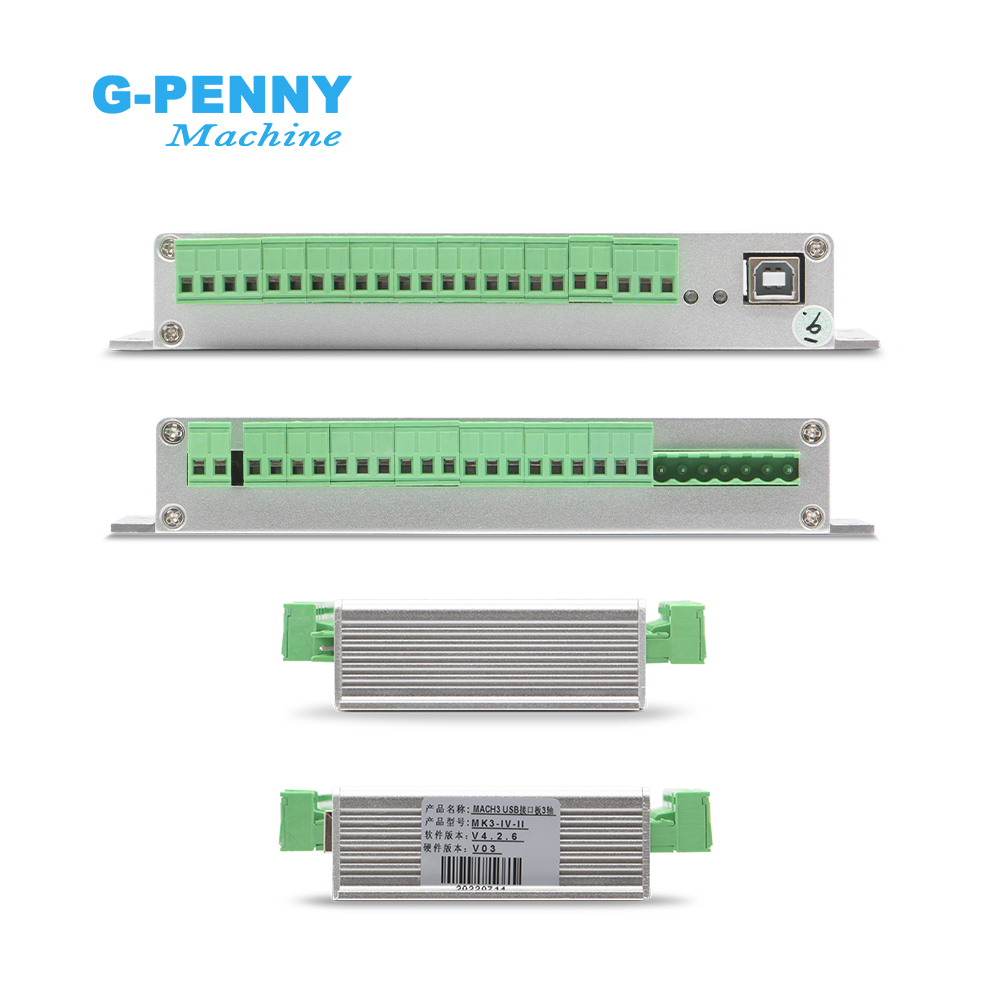

· 184x110x30 mm、アルミニウムシェル、シールド干渉、安定性と信頼性。

注: インバータの電源が入っている場合、コントロール カードはインバータの干渉により正常に動作しません。インバーターを交換してください
当社のテストによると、市販されている次のブランドの周波数コンバータが推奨されます。

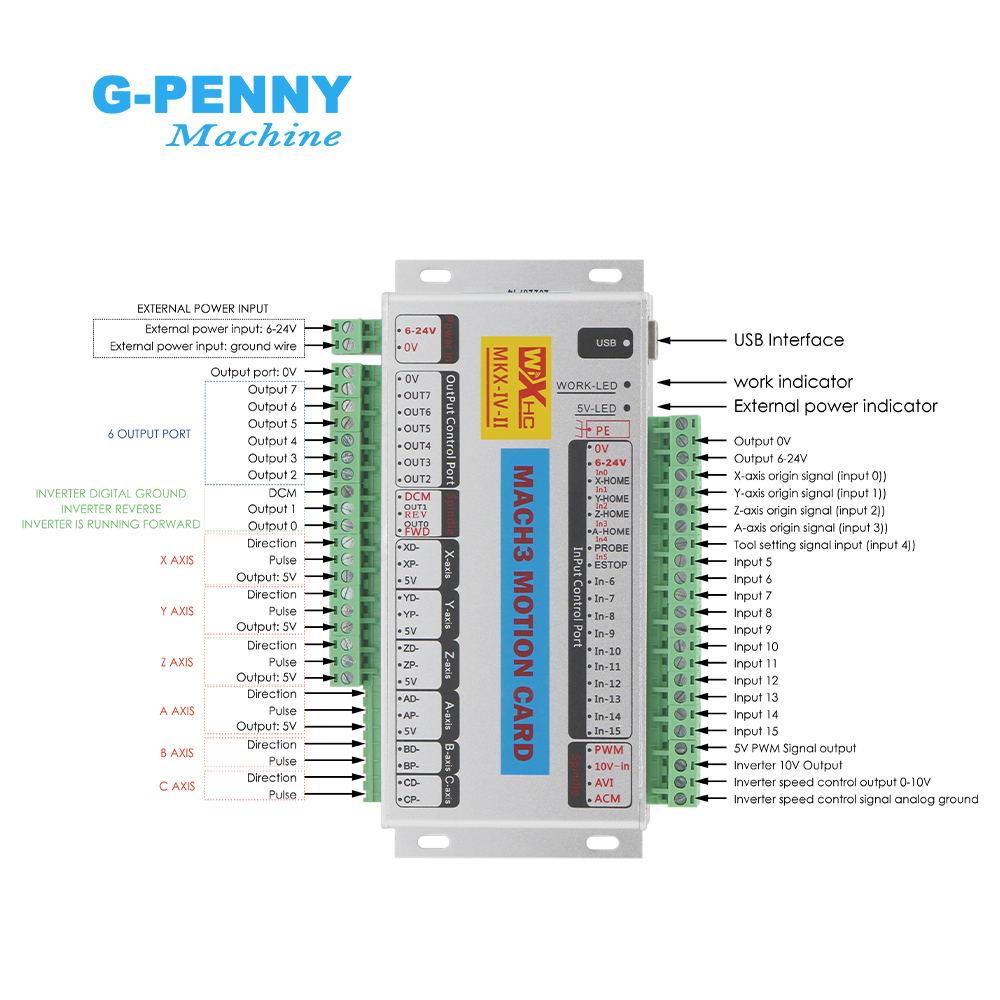

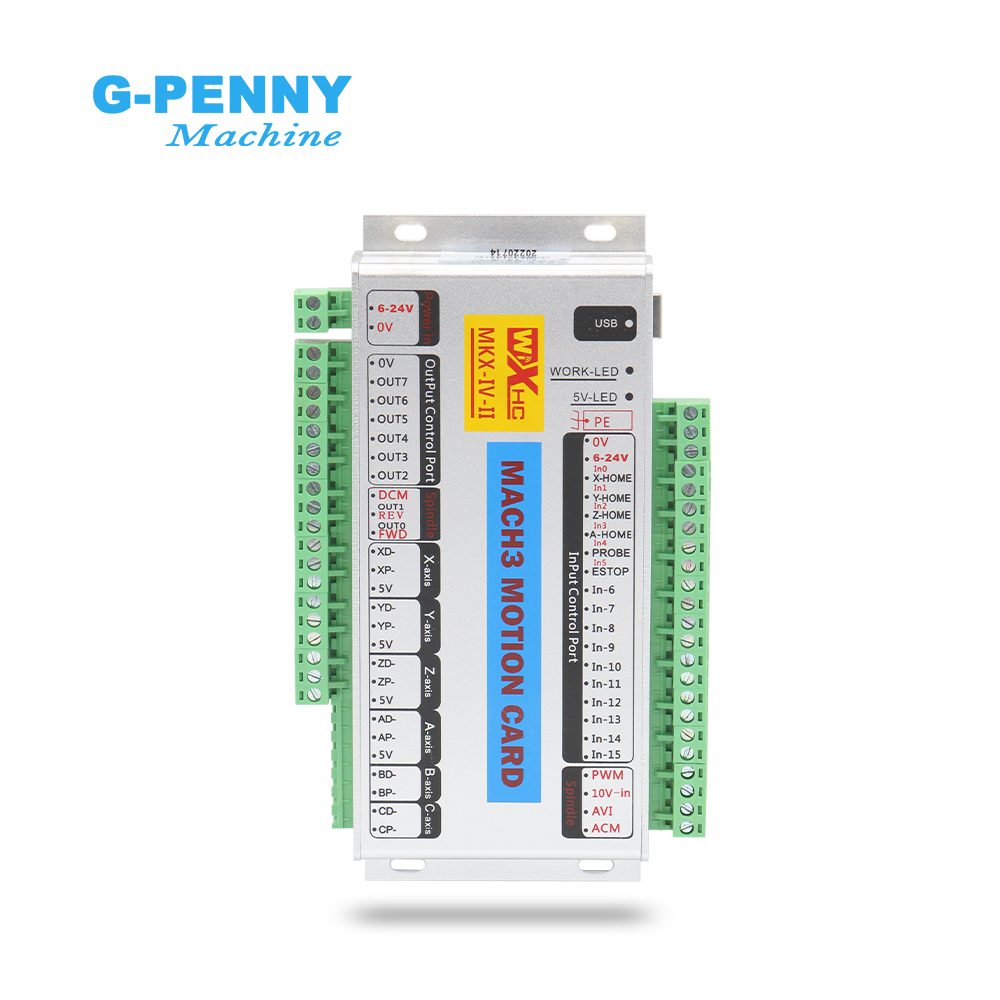

入力信号インターフェース

入力信号は16本あり、Lレベル入力が有効、入力電流は5mAです。

6-24V信号入力をサポートします。

各信号は次のように定義されます。

X-HOME：X軸原点信号入力、MACH3ソフトウェア入力に相当 IOポート：P1.0

Y-HOME：Y軸原点信号入力、MACH3ソフトウェア入力に相当 IOポート：P1.1

Z-HOME：Z軸原点信号入力、MACH3ソフトウェア入力に相当 IOポート：P1.2

A-HOME：A軸原点信号入力、MACH3ソフトウェア入力に相当 IOポート：P1.3

PROBE：ツール設定信号入力、MACH3ソフトウェア入力に対応 IOポート：P1.4

IN5-IN15: 入力ポート、MACH3 ソフトウェア入力 IO ポートは: P1.5-P1.15

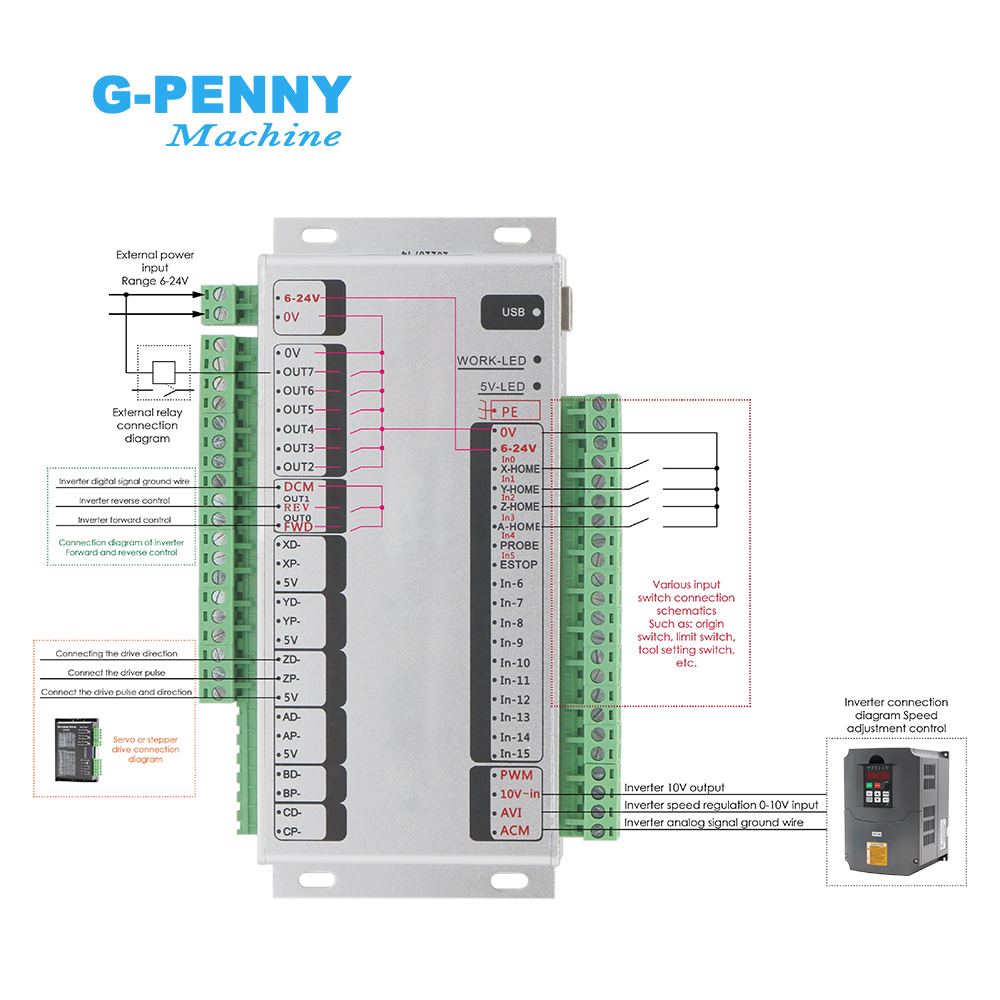

スピンドルインバータインターフェース

MKX は、主軸速度調整、インバータ インターフェイス、または PWM インターフェイスをサポートしています。

MKX スピンドルインターフェース速度制御出力、2 つの方法をサポート: 0-10V アナログ電圧出力。または0-5Vのアナログ電圧出力。または5V PWM信号出力。
アナログ電圧出力を使用して速度を調整する場合、ボードに DC 電圧を入力する必要があり、DC 電圧の値によってアナログ電圧出力の最大電圧値が決まります。たとえば、DC 電圧入力: 10V、アナログ電圧出力は 0 ～ 10V です。

外部電源インターフェース

MKX コントロール カードには、ボードに電力を供給するために外部 6 ～ 24 V DC 電源が必要です。

出力ポート

MKX は 8 つの拡張出力を提供します。

出力ポートはアクティブローレベルです。

駆動電流 50mA;最大24V信号をサポートします。

スピンドル制御:

OUT0: 対応する MACH3 出力ポートは P1.0 として設定されます。
拡張出力ポート 1 ～ 7: OUT1 ～ 7: 対応する MACH3 出力ポート構成は次のとおりです: P1.1 ～ P1.7

シャフトドライブインターフェース

MKXは6軸駆動を最大限にサポートし、
MKX コントロールカードはステッパーとサーボドライブをサポートし、パルス方向ドライブモードを採用し、ドライブモードはコモンアノードモード、サポートされる最大周波数パルス出力は 400KHZ、ドライブ容量は 20mA 電流、内部光電絶縁出力が使用されます。
