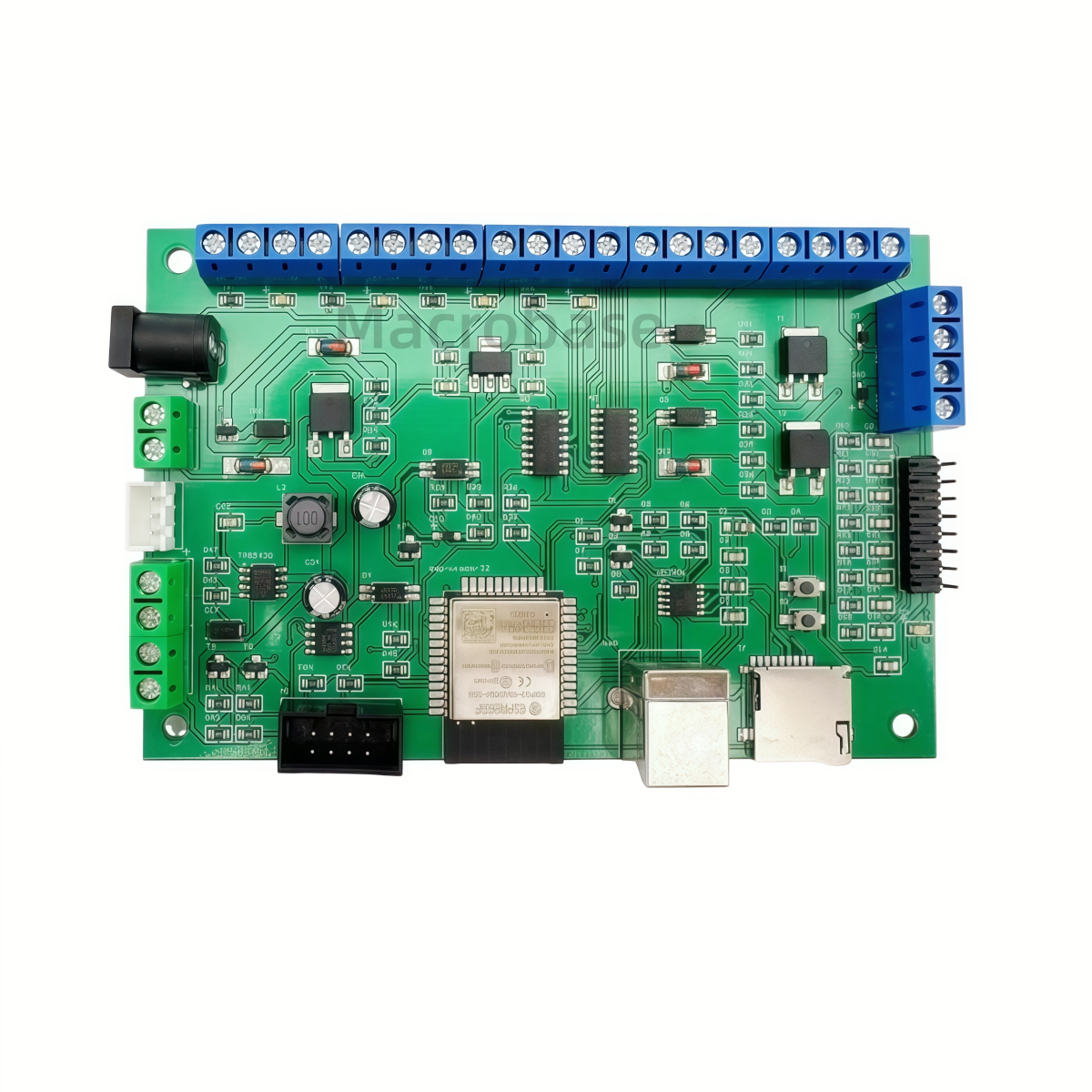

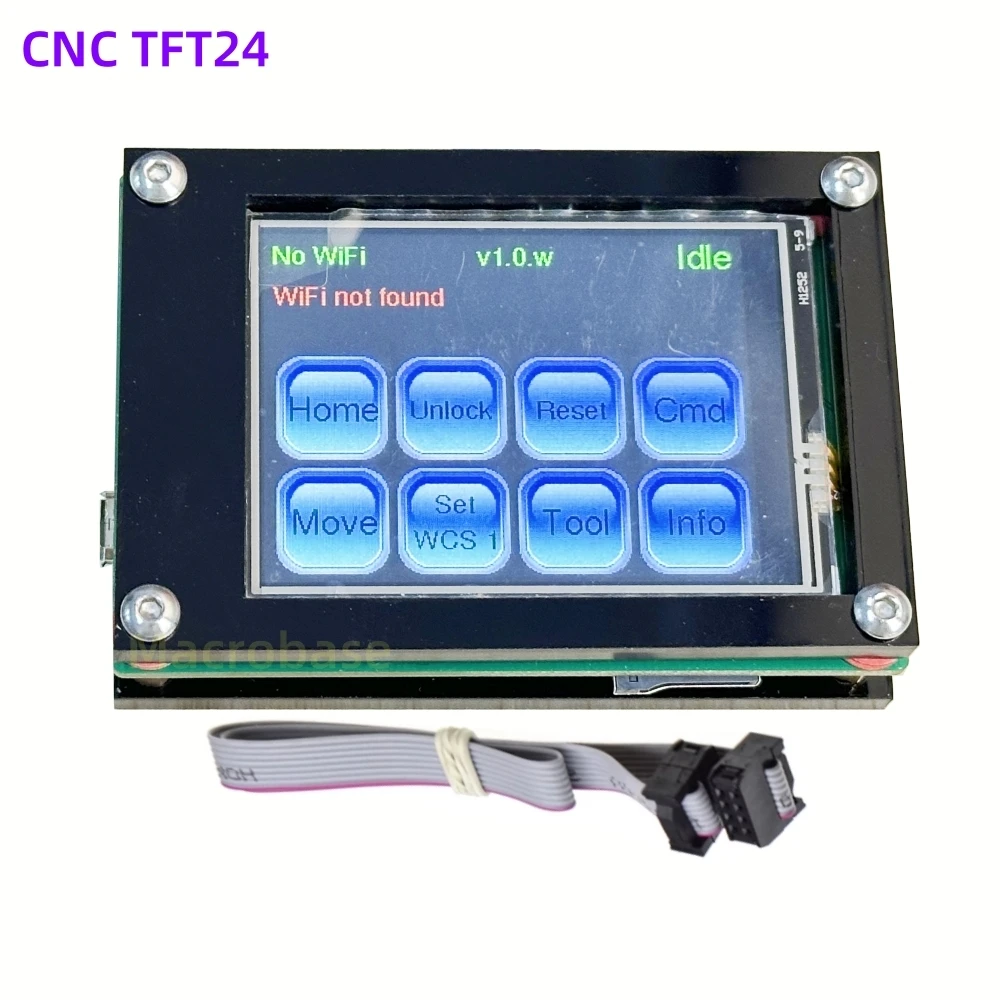

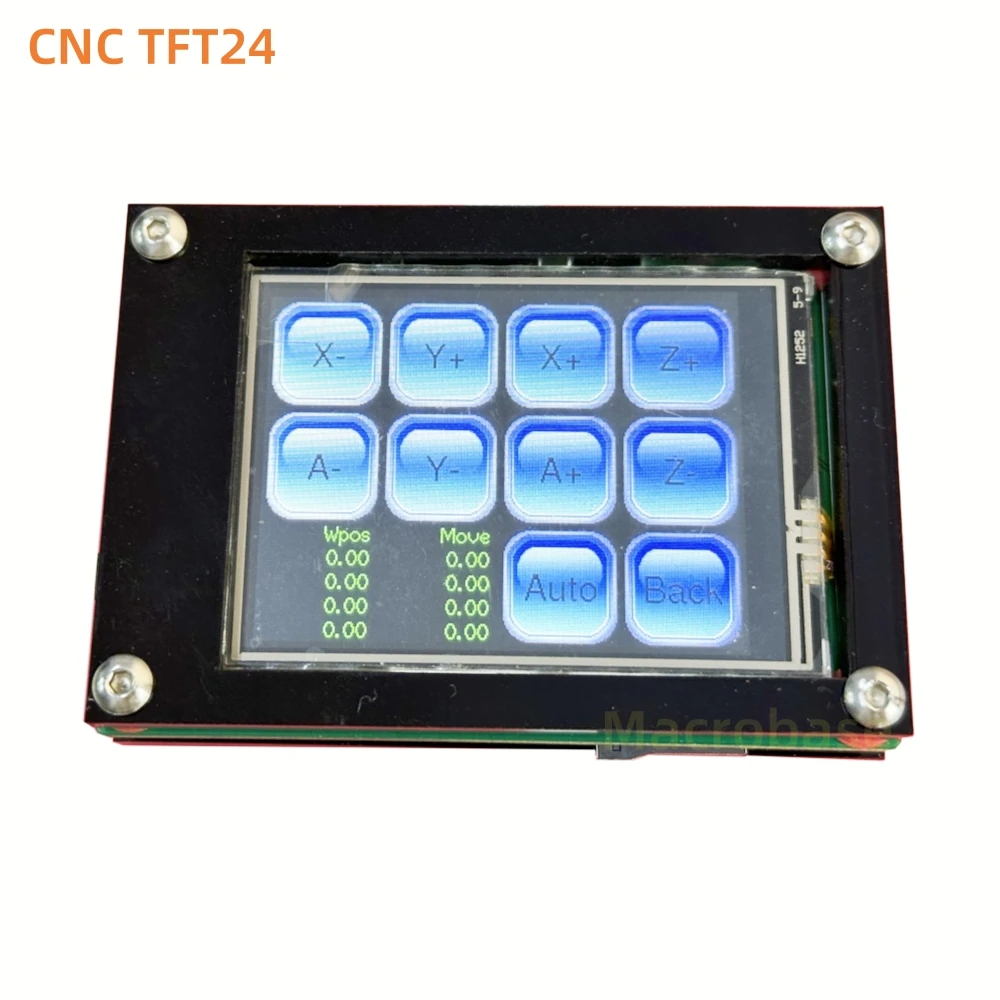

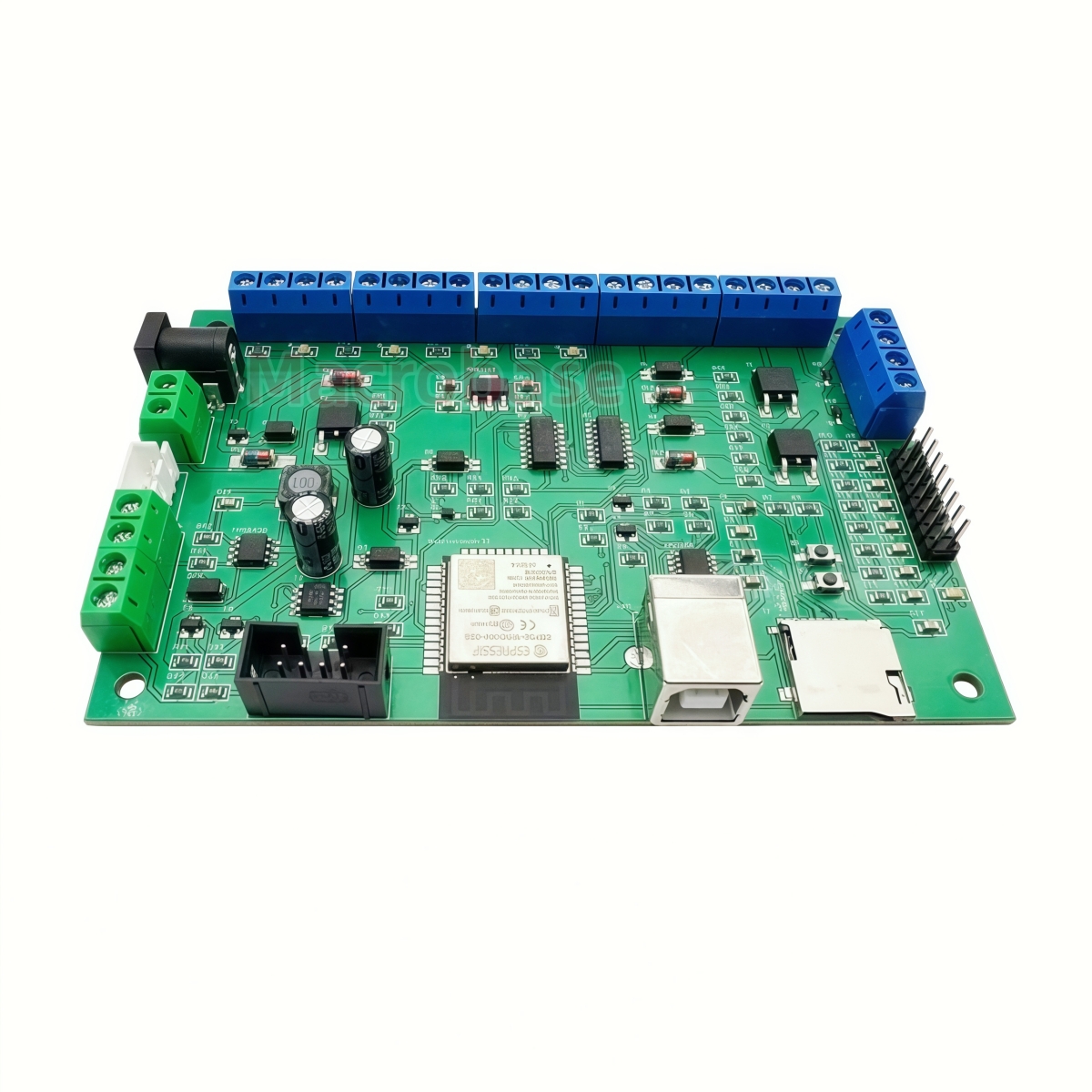

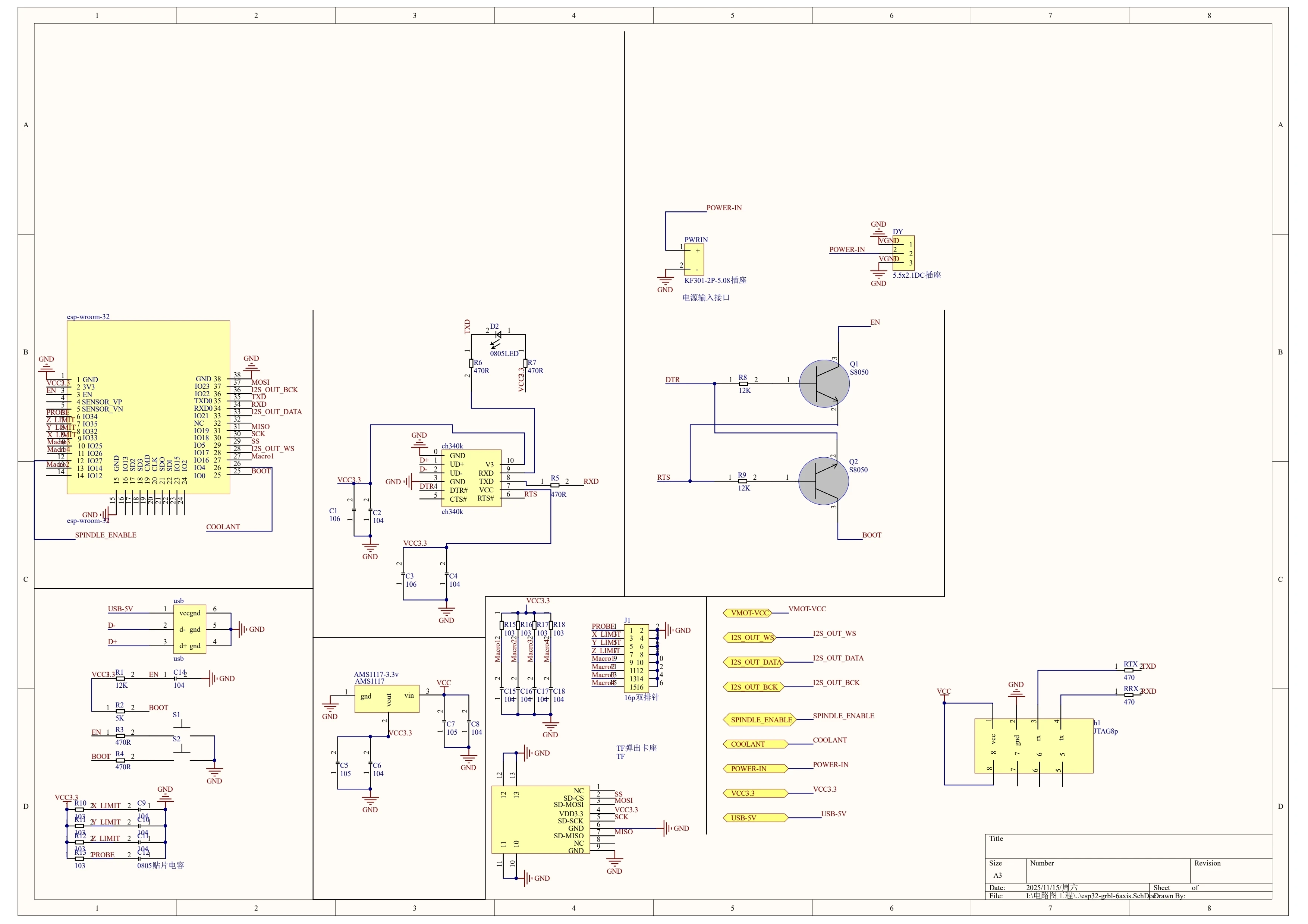

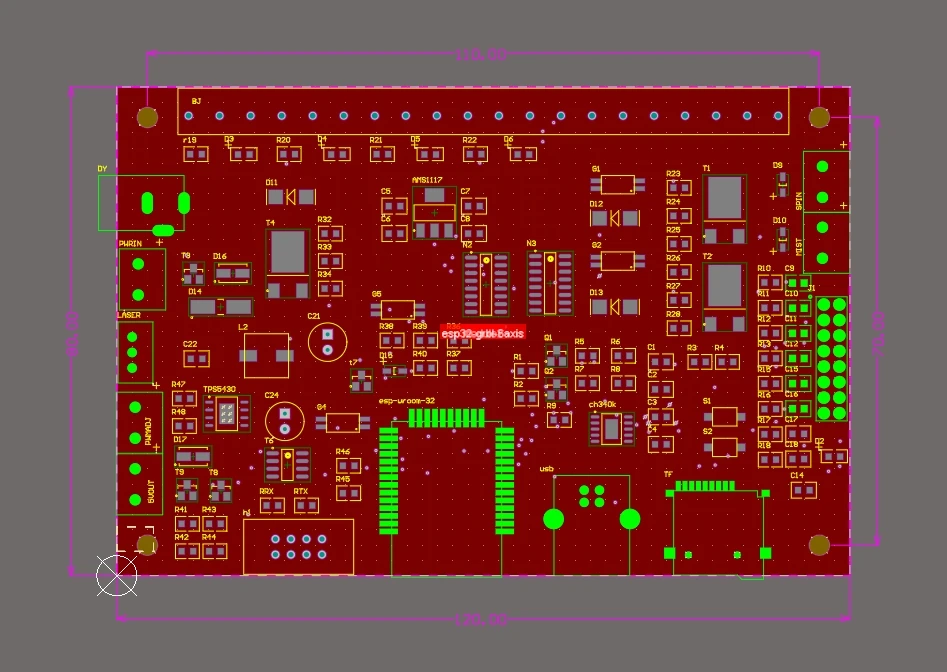

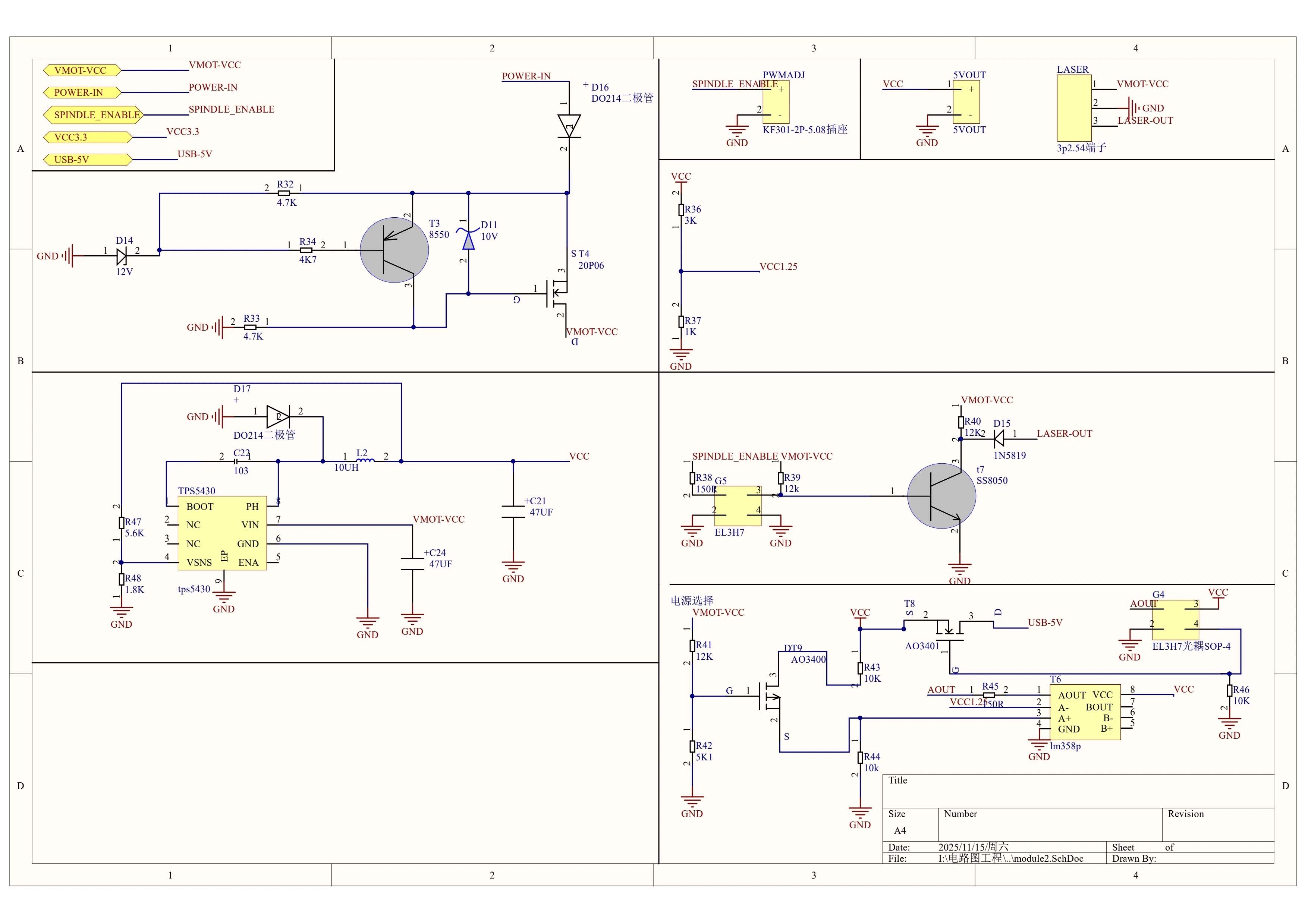

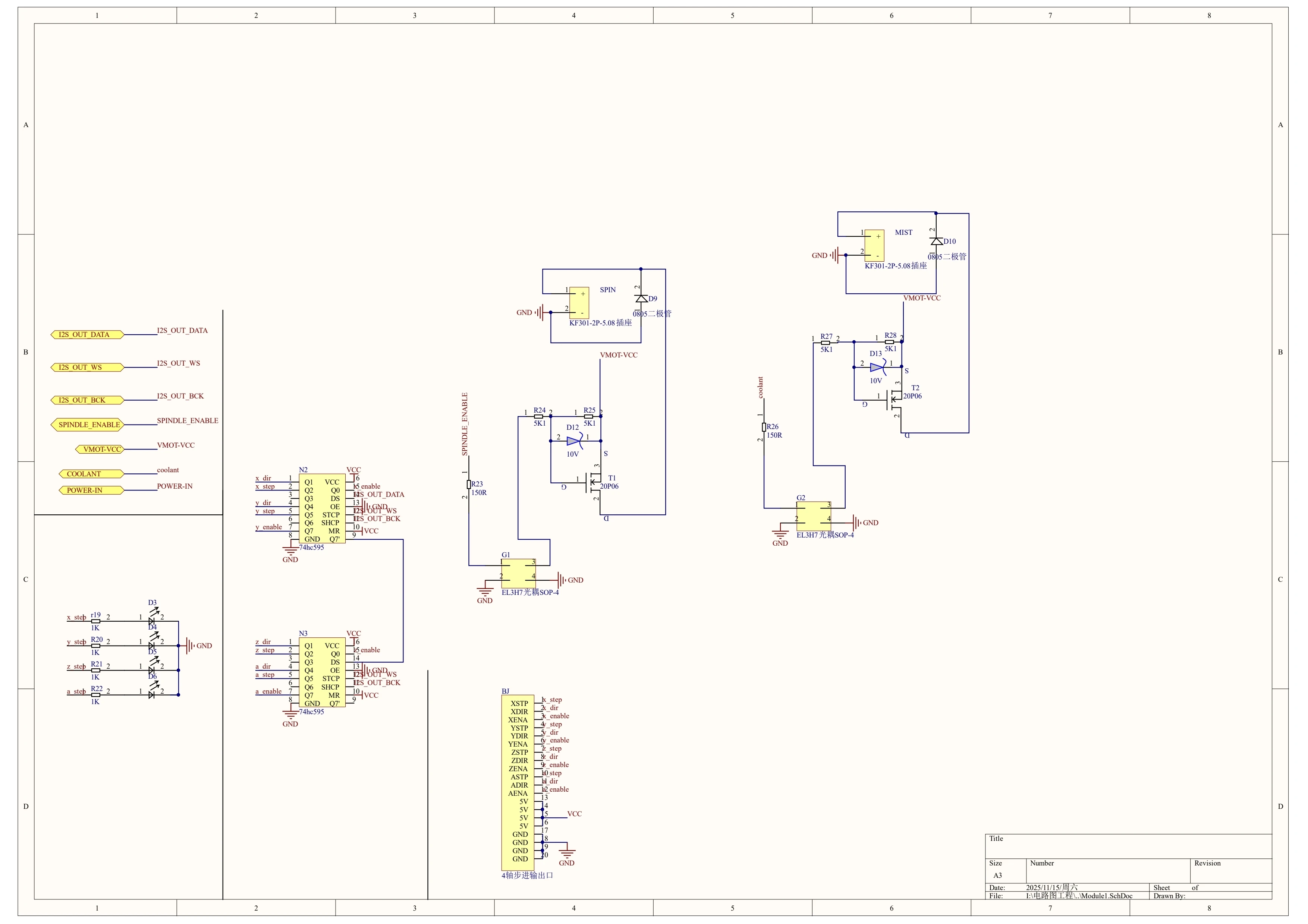

4 軸 cnc ボードモーションカード GRBL コントローラ DIY 部品 cnc TFT24 タッチスクリーンディスプレイレーザー彫刻機

特徴

1. デュアルコアESP32 32ビット高速プロセッサーを採用。

2. Candle、Bcnc、CNC3D COMMANDER と互換性があります...

3. X、Y、Z、A 軸を含む 4 つのステッパー ドライバーをサポートします。

4. ホーミング、ソフトウェア/ハードウェア エンドストップ、Z プローブをサポートします。

5. ホットスポット、Wifi ワイヤレス制御をサポートします。

6. 3ピンレーザーをサポートします。 PWM出力。

7. 12-24V DCをサポートします。

8. 電圧が30Vを超えると自動的に電源がオフになります。

外部電源を主制御入力電源として自動的に選択し、

逆電力伝送を防止し、USBポートを保護します。

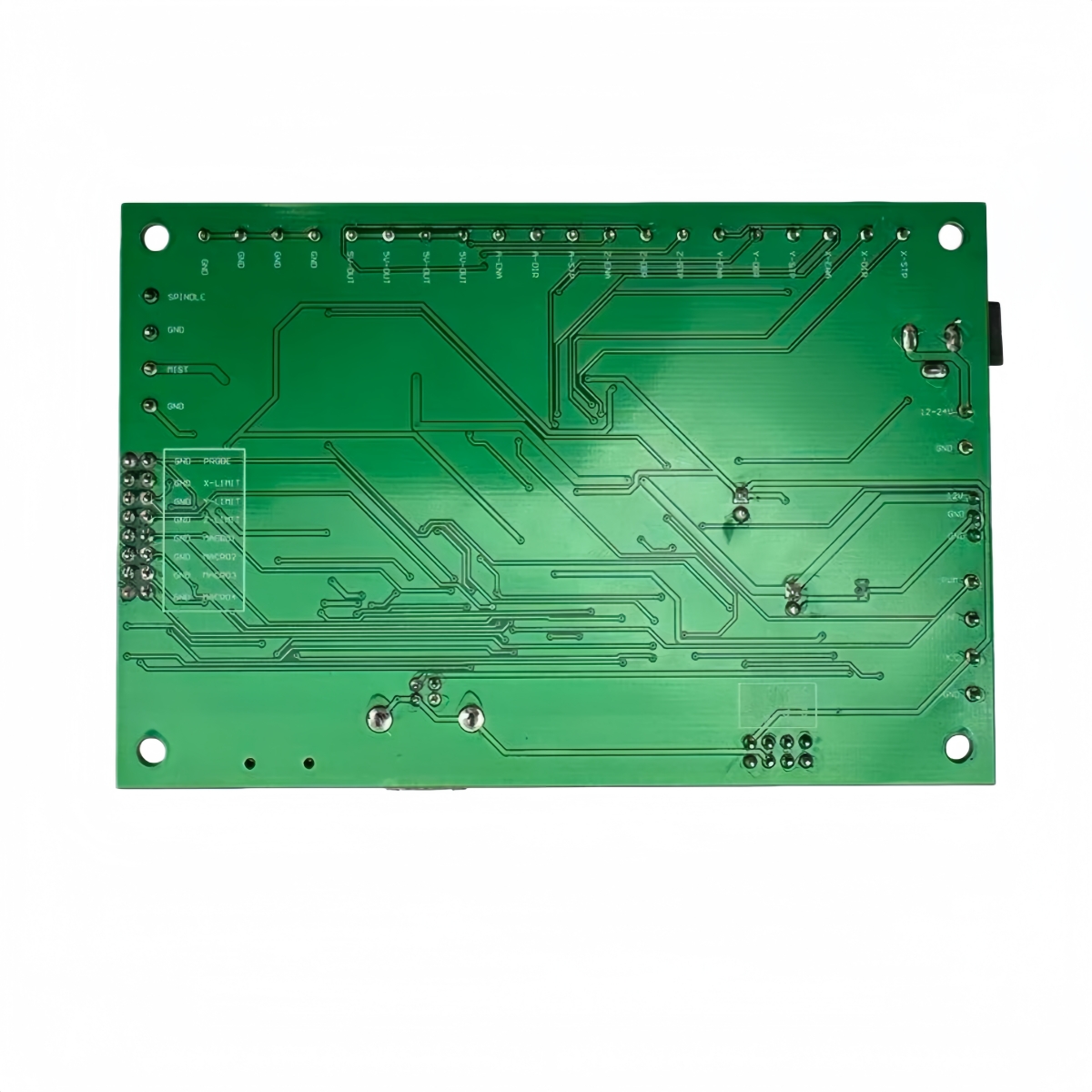

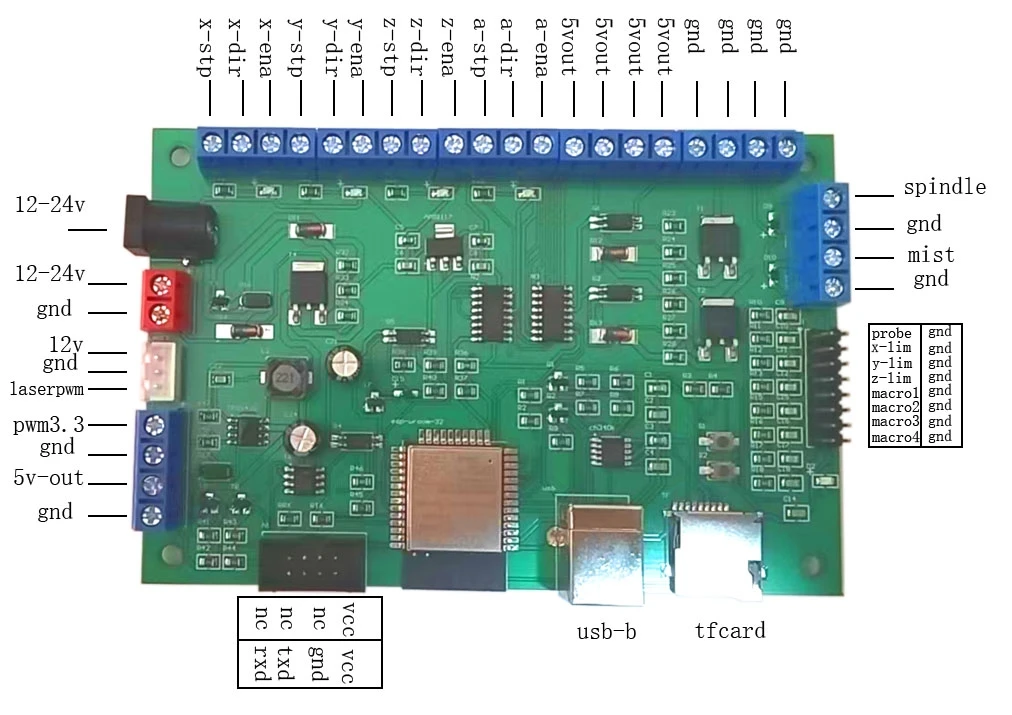

プローブ Z プローブ
X-LIM X リミット、いいえ
Y-LIM Y制限、いいえ
Z-LIM Zリミット、NO
GND XYZ軸コム、Zプローブ
PWM-OUT PWM出力
GND PWM グランド
5vout 5v出力
GND すべてのドライバ PUL-、EAN-、DIR-

X-STEP X-PUL

X-EAN X-ENA
X-DIR X-DIR

ソフトウェア

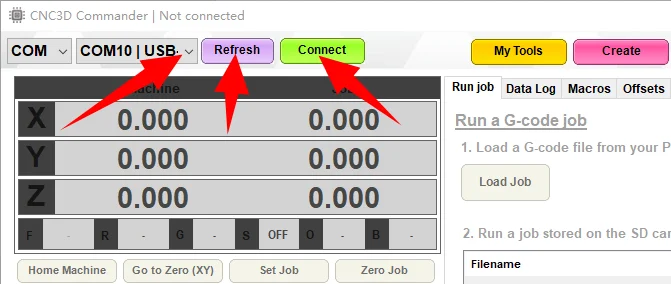

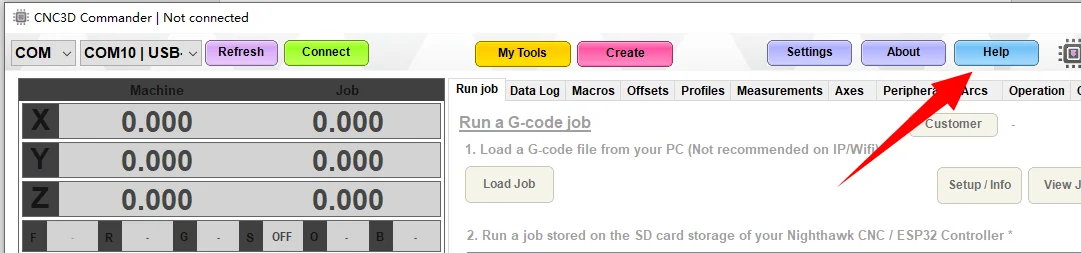

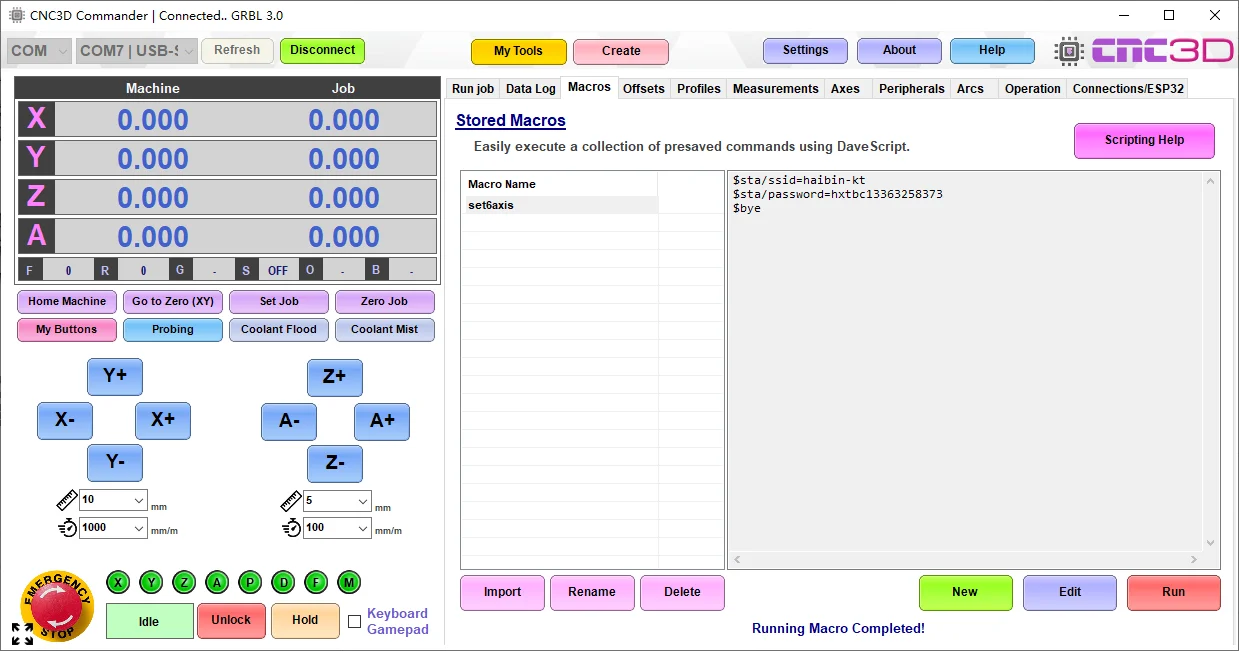

CNC3D コマンダー

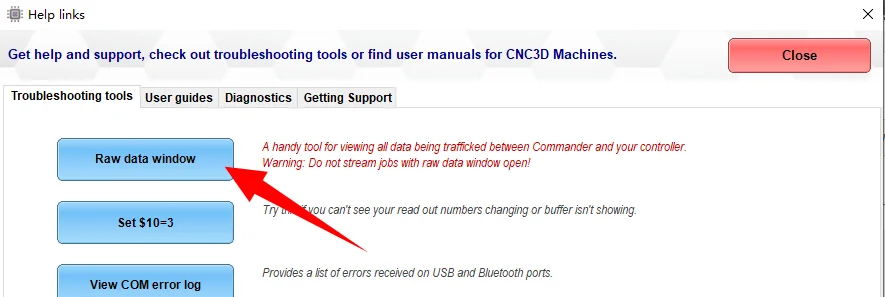

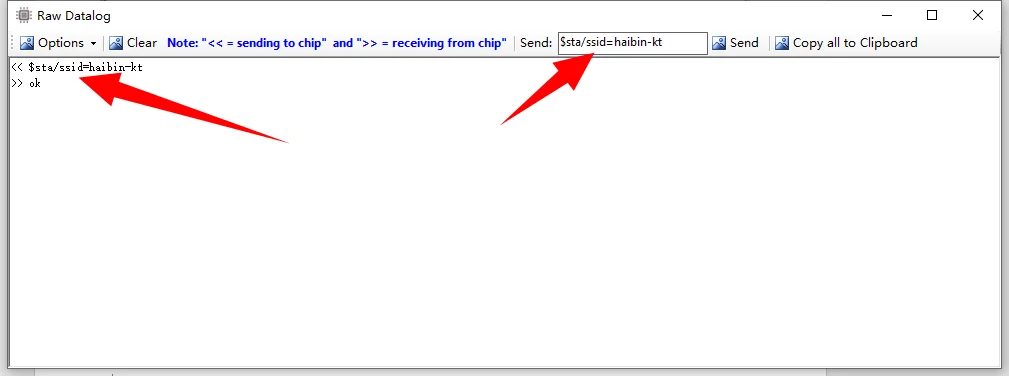

以下に入力してください

$sta/ssid=あなたの Wi-Fi アカウント

$sta/password=Wi-Fi パスワード

$さようなら

OK を送信し、IP アドレスを調べて戻ります。

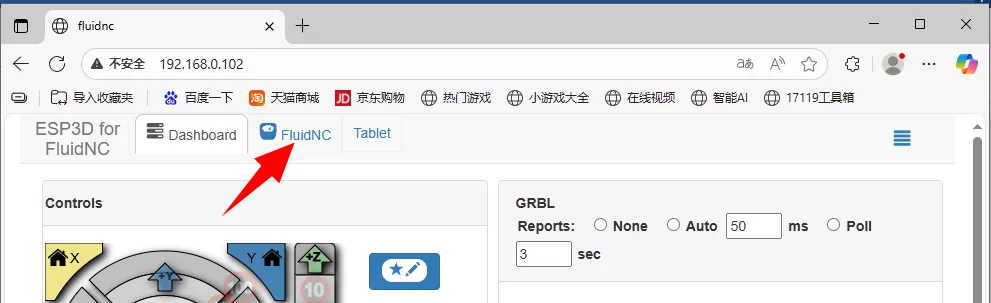

ブラウザで取得したIPを入力し、FluidNCをクリックします。



設定ファイルをダウンロードして開きます。



ダウンロードした構成ファイルを開きます。

ファームウェアのアップデート

このボードには FluidNC ファームウェアがプリインストールされており、yaml ファイルとインデックス ファイルもアップロードされています。

最新のFluidNC:https://github.com/bdring/FluidNC

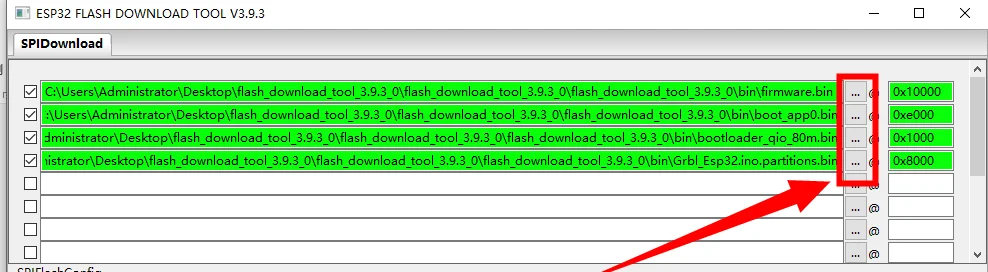

開けるflash_download_tool3.9ソフトウェア。

以下のようにファイルを選択してアップロードします。

1行目：firmware.bin

2行目：boot_app0.bin

3行目：bootloader_qio_80m.bin

4行目：Grbl_Esp32.ino.partitions.bin

「COM」を選択し、以前のファイルを消去します。

ファームウェアをダウンロードした後、コントロールカードを再起動してWifiを設定し、yamlとインデックスファイルもアップロードします。

新しいファームウェアには構成とインデックスはありません。

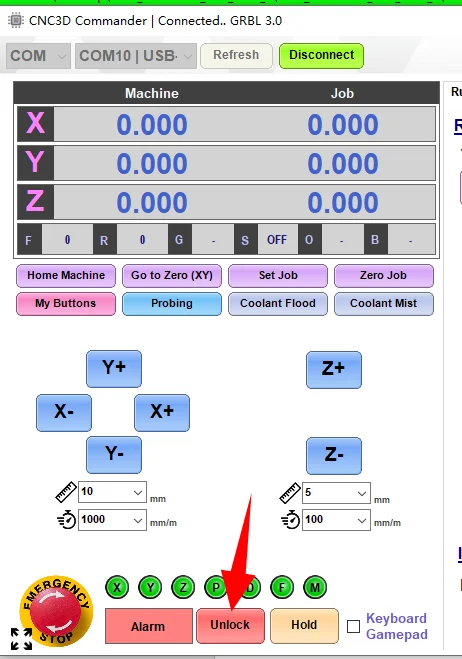

ロックを解除してさらに軸を設定する必要があります。

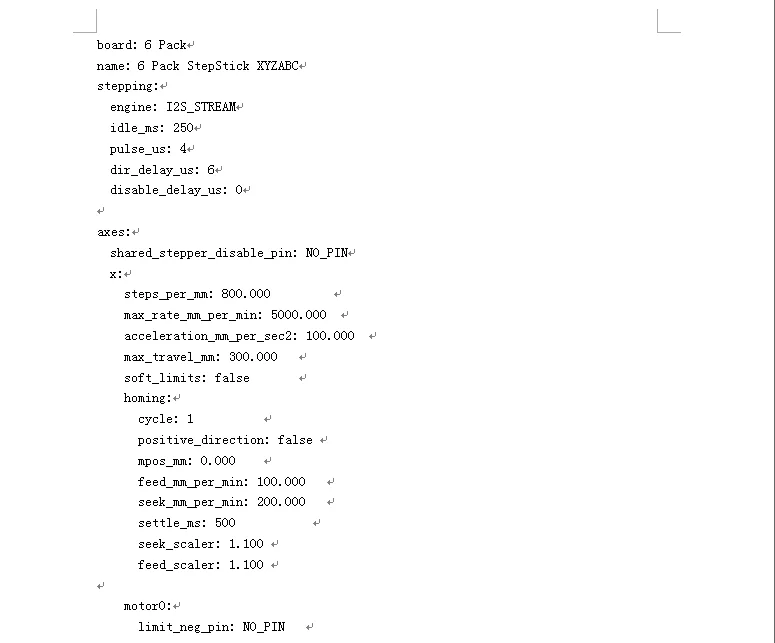

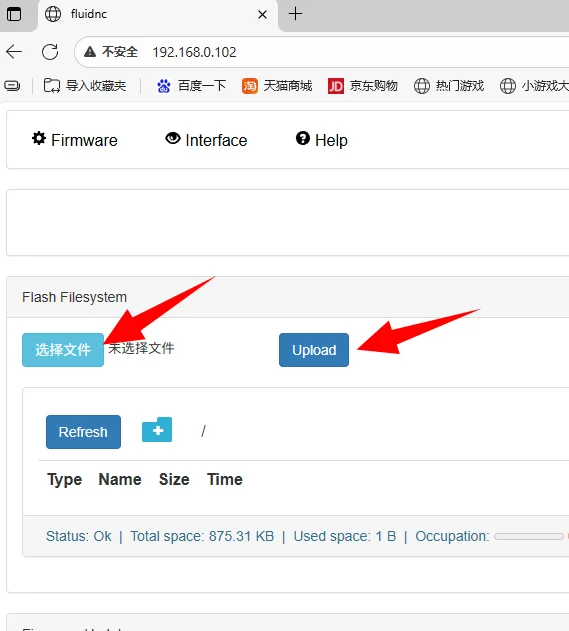

config.yaml とインデックス ファイルのロックを解除してアップロードします。

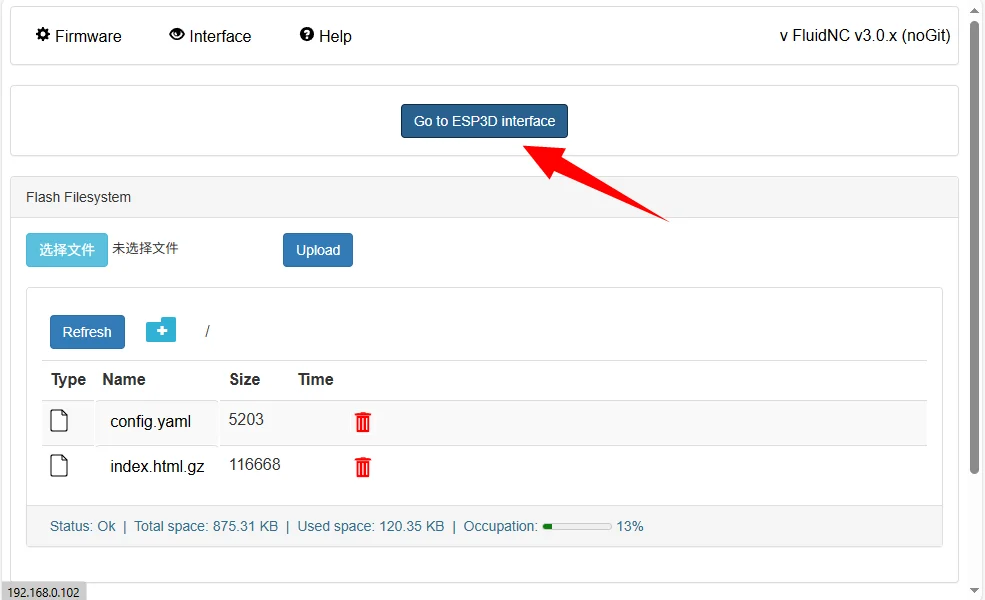

ESP3Dインターフェースに移動

CNC3D コマンダーを再起動すると、XYZABC 軸が表示されます。

ファームウェアのフラッシュが完了しました。

詳細はこちらを参照

//wiki.fluidnc.com/en/config/overview
