CNC コントローラ Mach3 4 軸 USB モーションカード STB4100 4 個 HY-DIV268N-5A ステッピング モーター ドライバー キット CNC マシン用

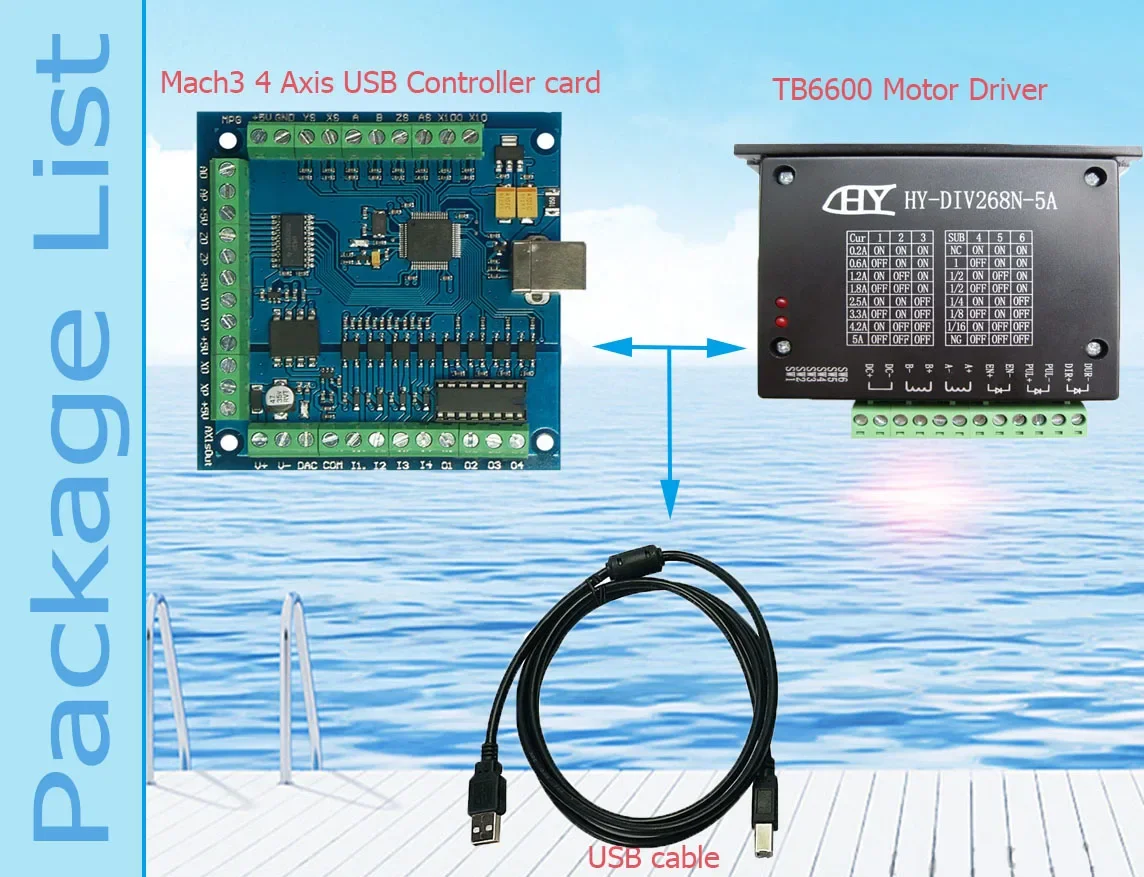

包装内容明細書

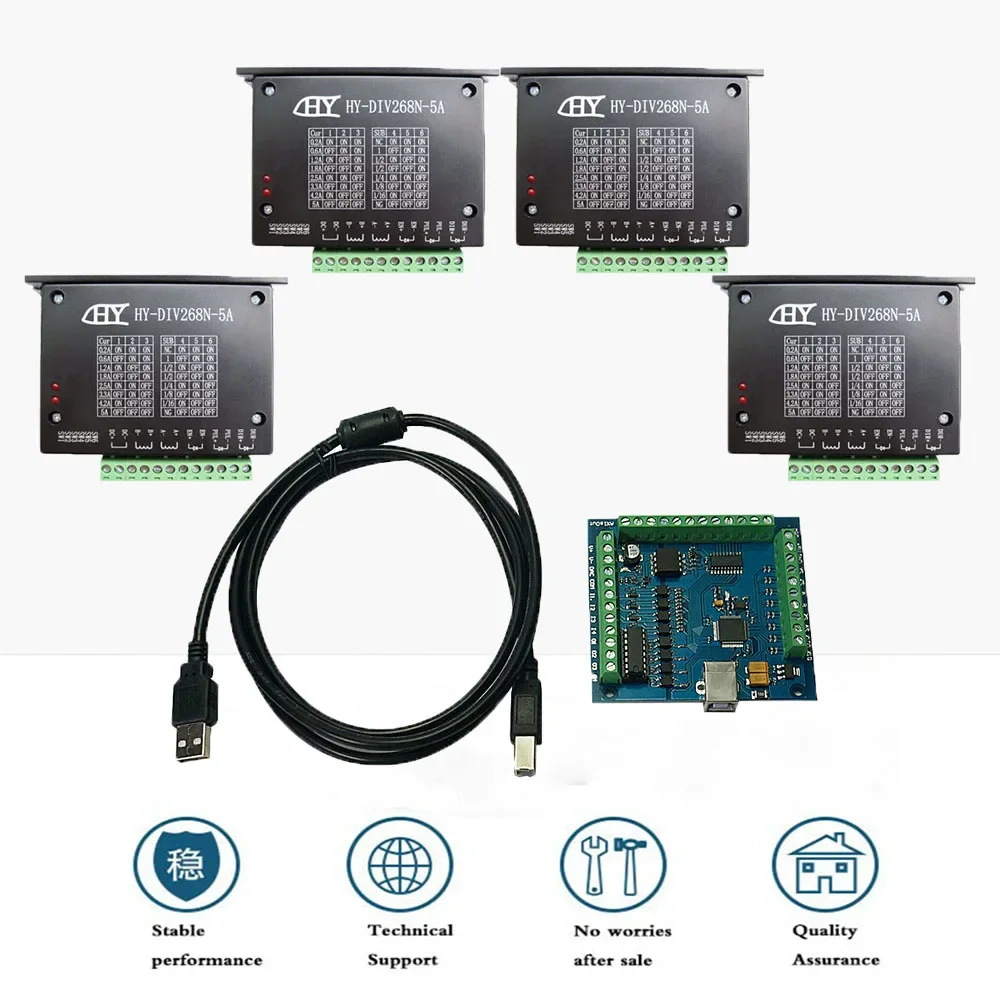

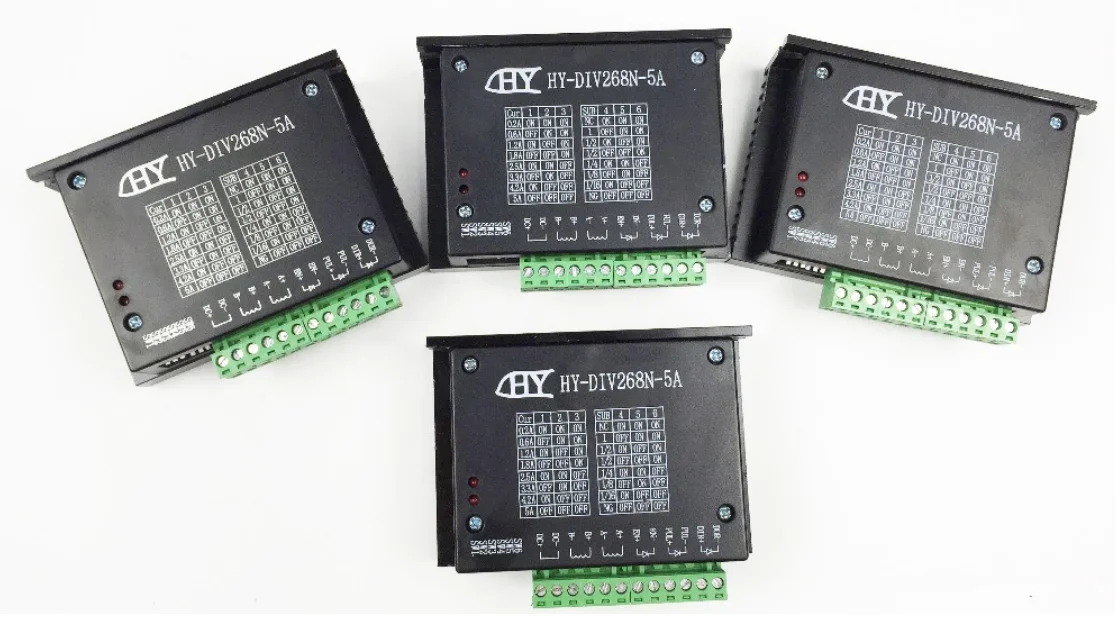

1 個の青色 STB4100 ボード 4 個の HY ドライバー、いくつかのアクセサリを含む

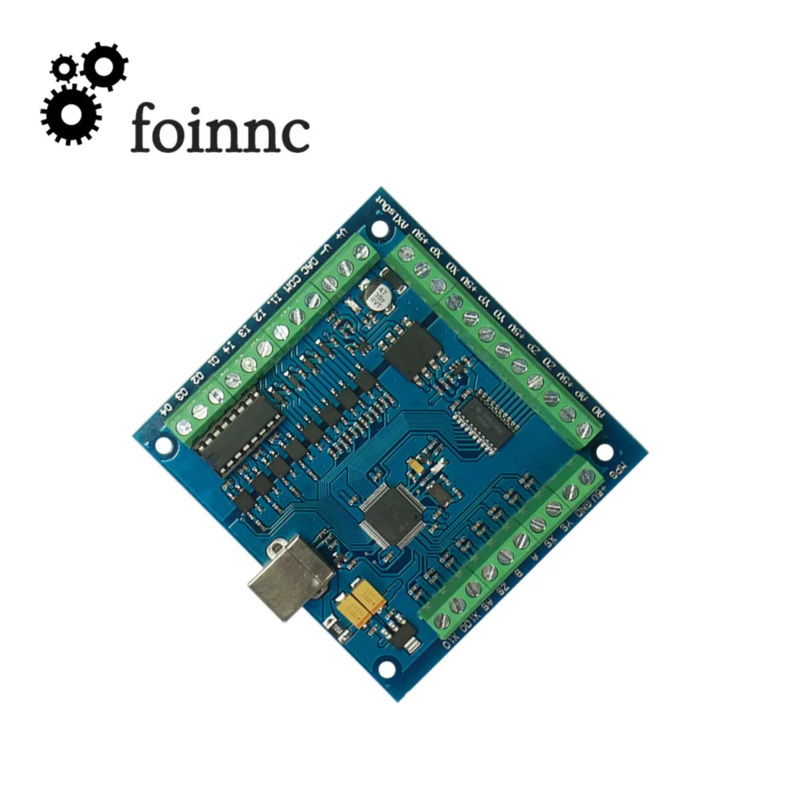

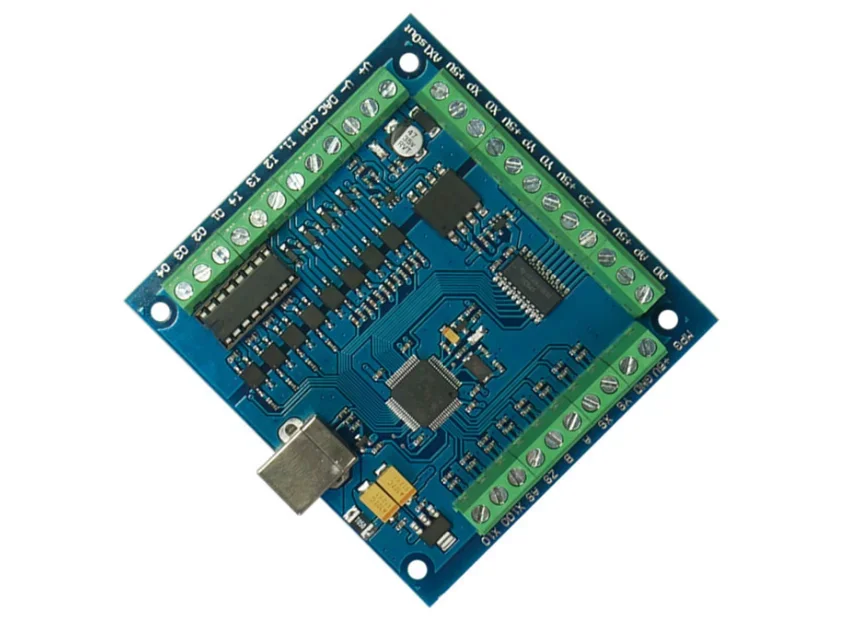

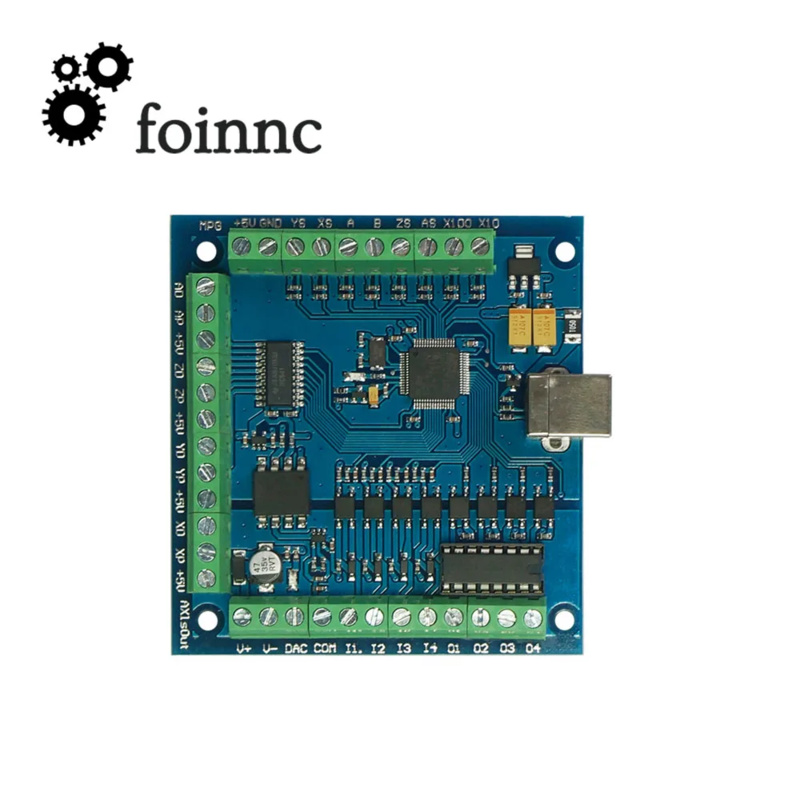

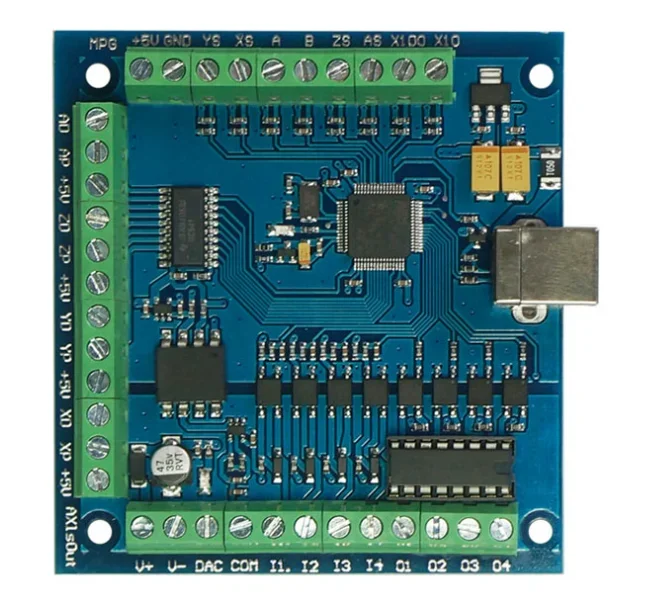

Mach3 USB モーション カード STB4100 の特徴:

1. 4 軸リンケージのサポート。4 つのステッピング モーター ドライブまたはサーボ ドライブを接続できます。

2. 最大ステップパルス周波数は 100KHz で、サーボまたはステッピング モーターに適しています。

3. 4つの汎用フォトカプラ絶縁入力：リミットスイッチ、非常停止スイッチ、オートツールゼロ、ホームスイッチなどを接続できます。

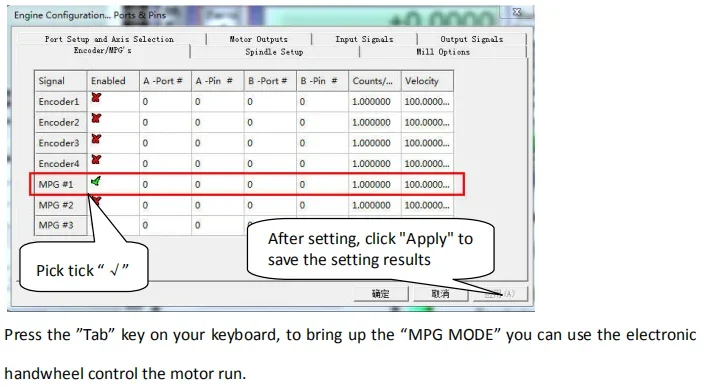

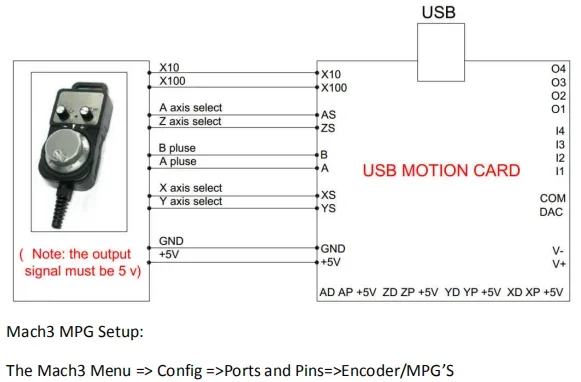

4.電子ハンドホイールの接続をサポートします。

5. 0-10V 信号出力があり、mach3 ソフトウェアを使用してスピンドル モーター速度を制御できます。

6. 4 つの汎用絶縁リレー駆動出力インターフェイス、制御用の 4 つのリレーを駆動できます
スピンドルが始動し、正転および逆転、ポンプまたはその他の装置が始動します。

7. 1 つのステータス LED。ボード上の接続ステータスを示します。

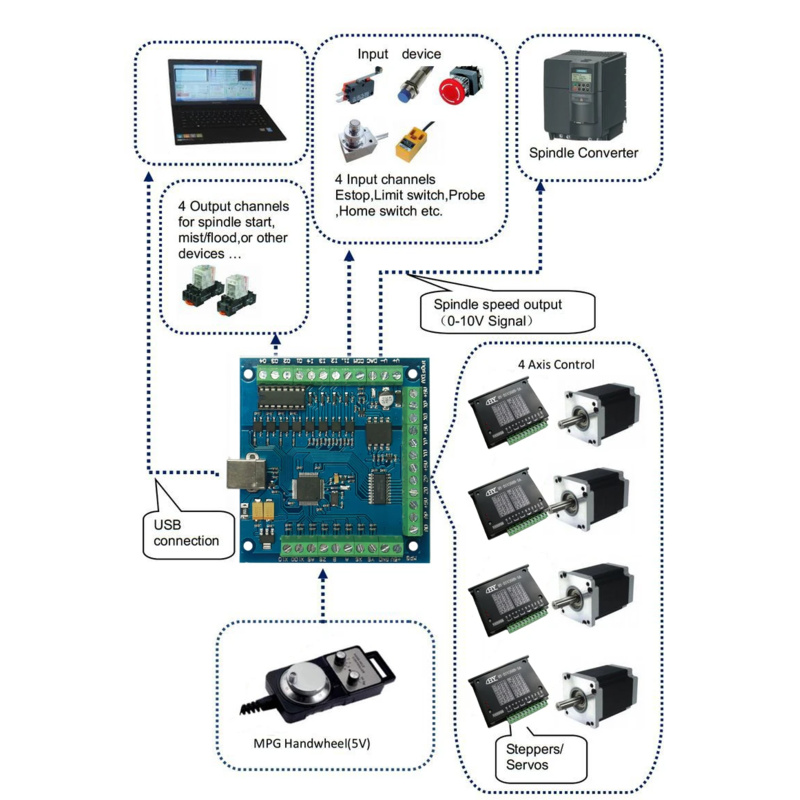

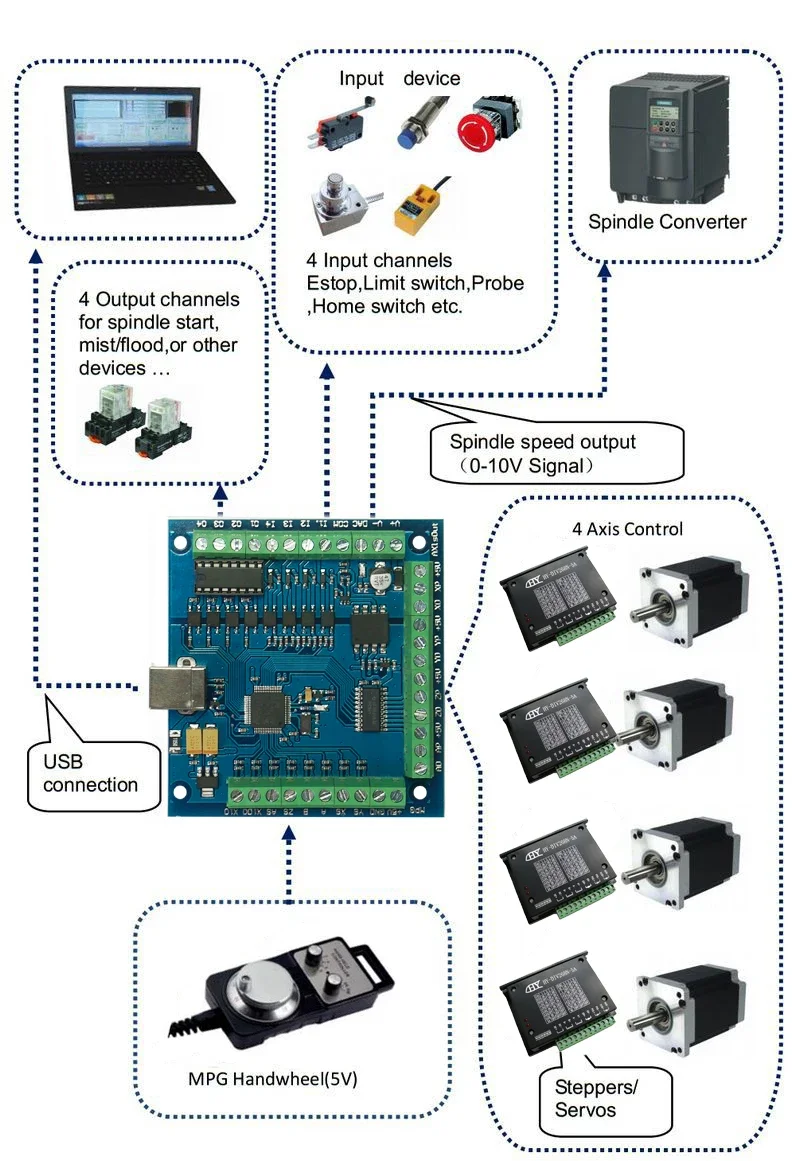

基本的な接続図

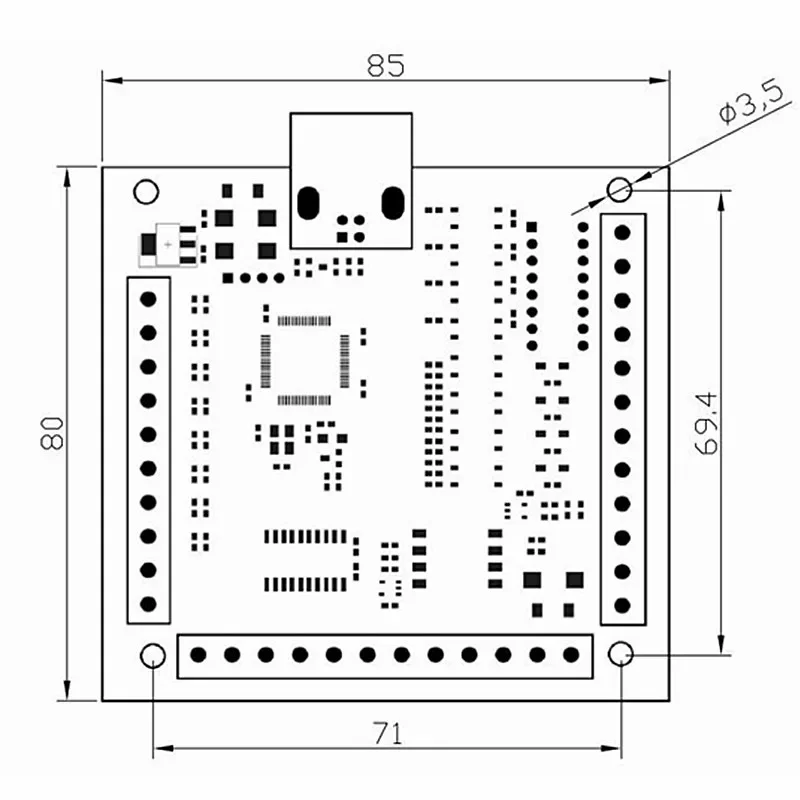

機械寸法図:

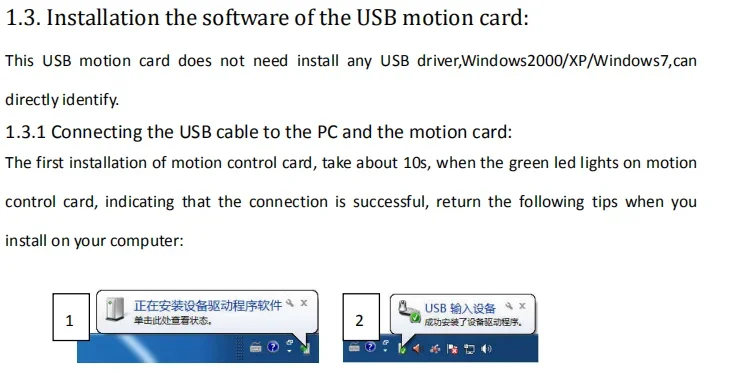

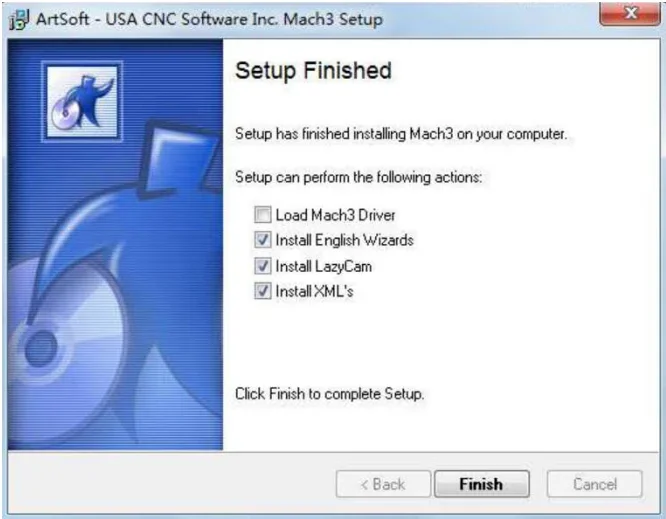

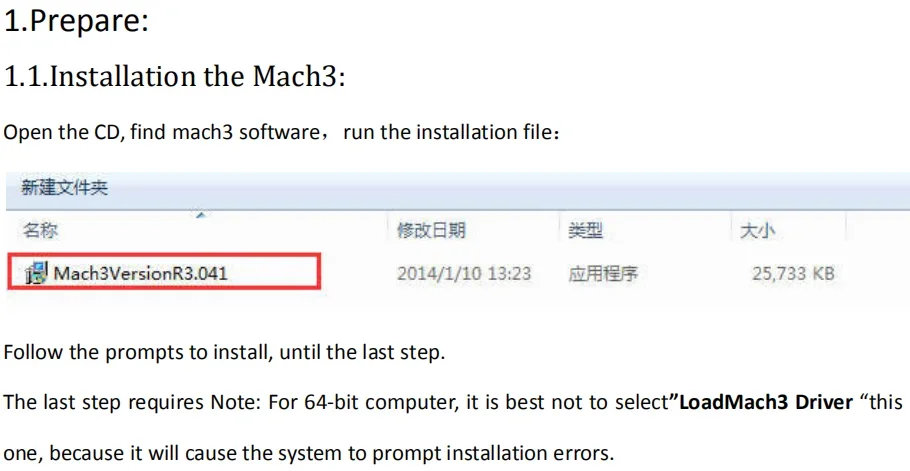

1.2.ソフトウェアライセンス申請：

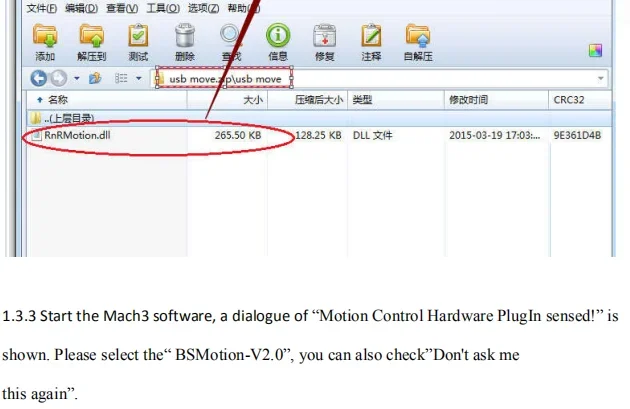

ライセンスファイルをコピーする
元のファイル、コンピュータをリセット（コンピュータをリセットする必要があります。ソフトウェアを直接開かないでください！）
DIY または研究目的のみのライセンスをはるかに上回っており、商用利用はできません。

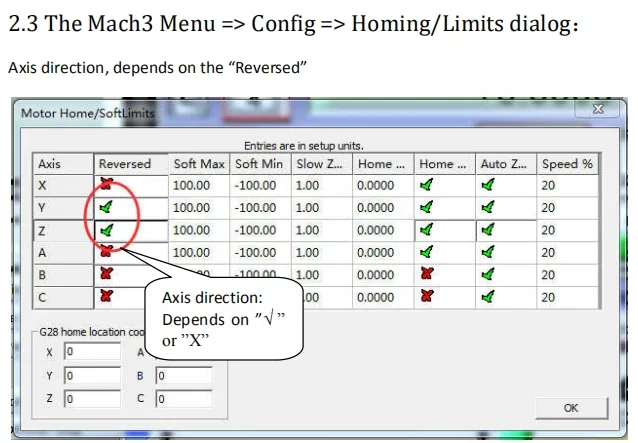

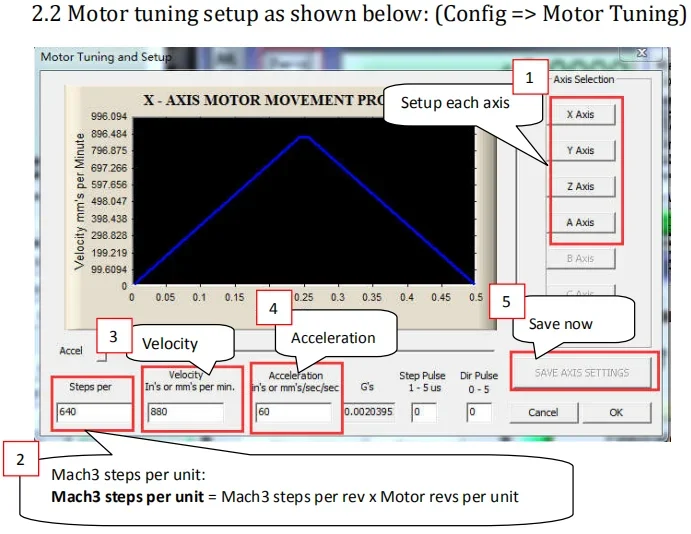

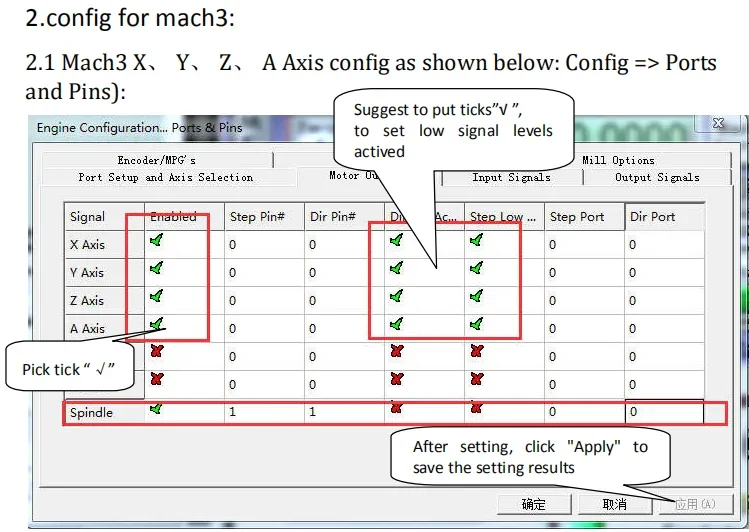

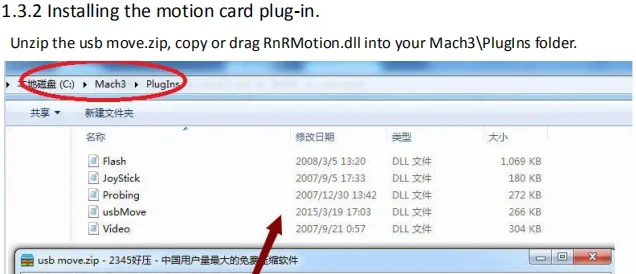

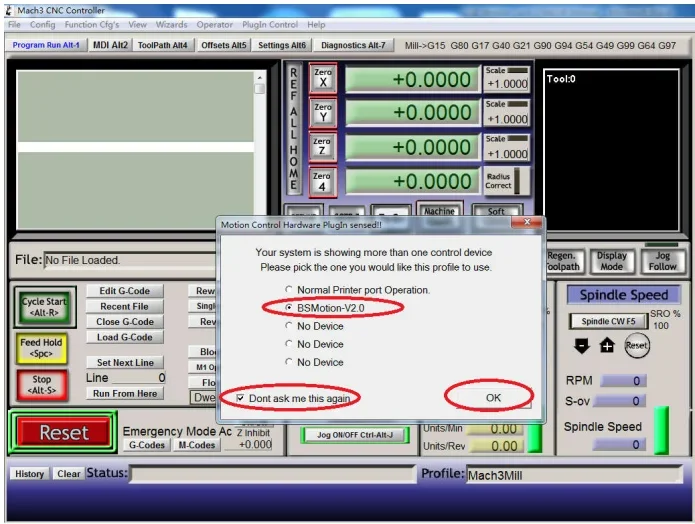

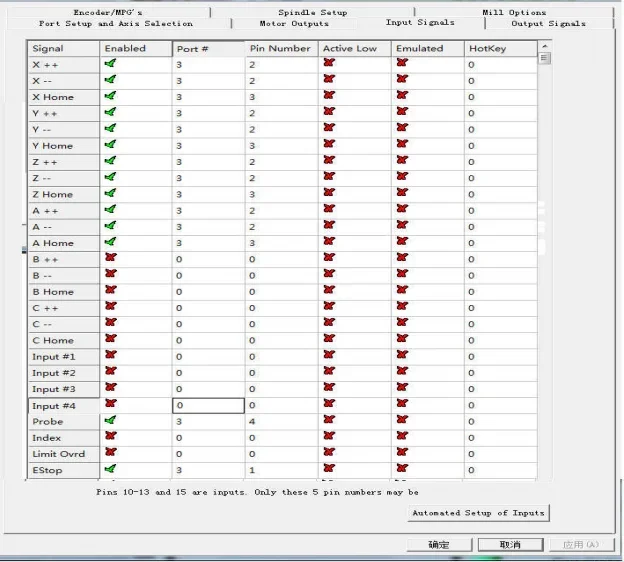

2.4 入力信号の設定：
汎用入力チャンネルは4チャンネルあります。チャネル番号は I1 ～ I4 です。
入力信号の設定例：I1 は非常停止スイッチに接続、I2 は 4 軸リミットスイッチに接続、I3 は 4 軸原点スイッチに接続、I4 はオートツールゼロに接続し、以下のように設定します。

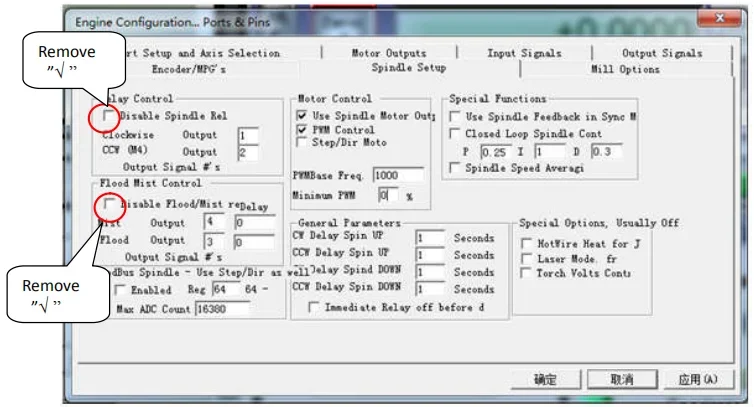

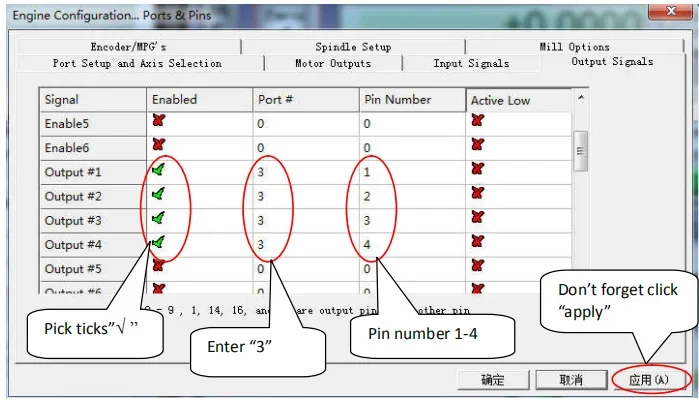

2.5 出力信号を設定します。
汎用(オープンドレイン)出力チャネルが4チャネルあり、チャネル番号はO1からO1までです。
以下に示すように、O4、mach3 セットアップ:

M3コード制御出力1出力、M4コード制御出力ポート2出力、M5出力1、出力2をシャットダウンします。
M7 コード制御出力ポート 3 出力、M8 コード制御出力ポート 4 出力、M9 出力 1 と出力 2 をシャットダウンします。

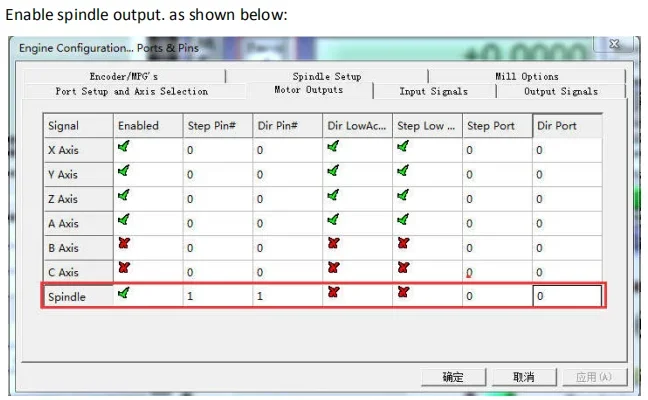

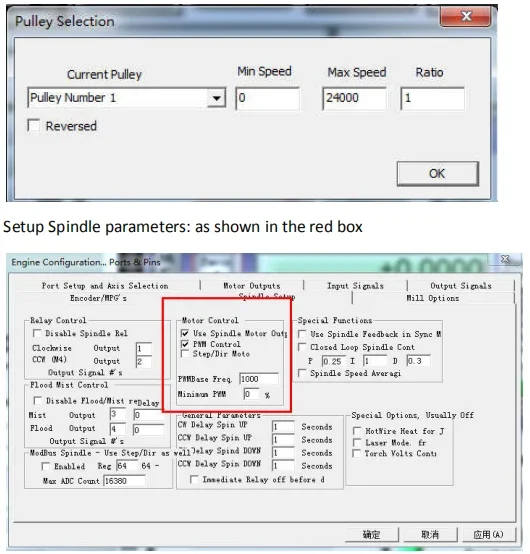

2.6 スピンドル速度制御 (0-10v) セットアップ:
コントロールカードには0-10v信号出力があり、インバーターを制御に接続するために使用できます。
スピンドル速度。
インバータと主軸の実際のパラメータに従って、主軸の最高速度 (たとえば、24000RPM) を設定します。以下に示すように: Mach3 メニュー =

設定が完了すると、出力値を0～10Vに制御する方法が2通りあります。
1. S コマンドを使用します。 S20000（20000RPMまでの速度）など

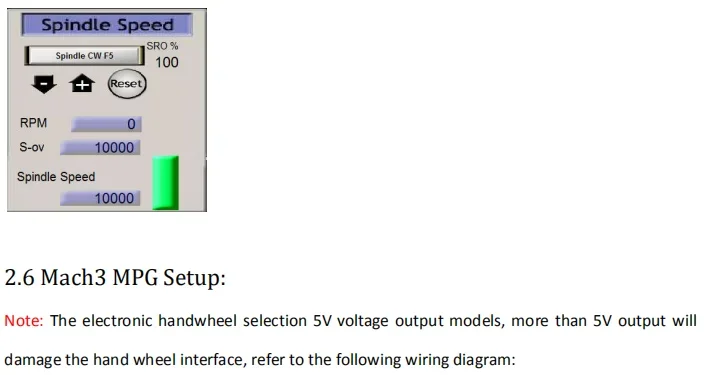

2. Mach3 インターフェース制御を使用します (スピンドル速度を入力し、パーセンテージ SRO を調整します)。形：

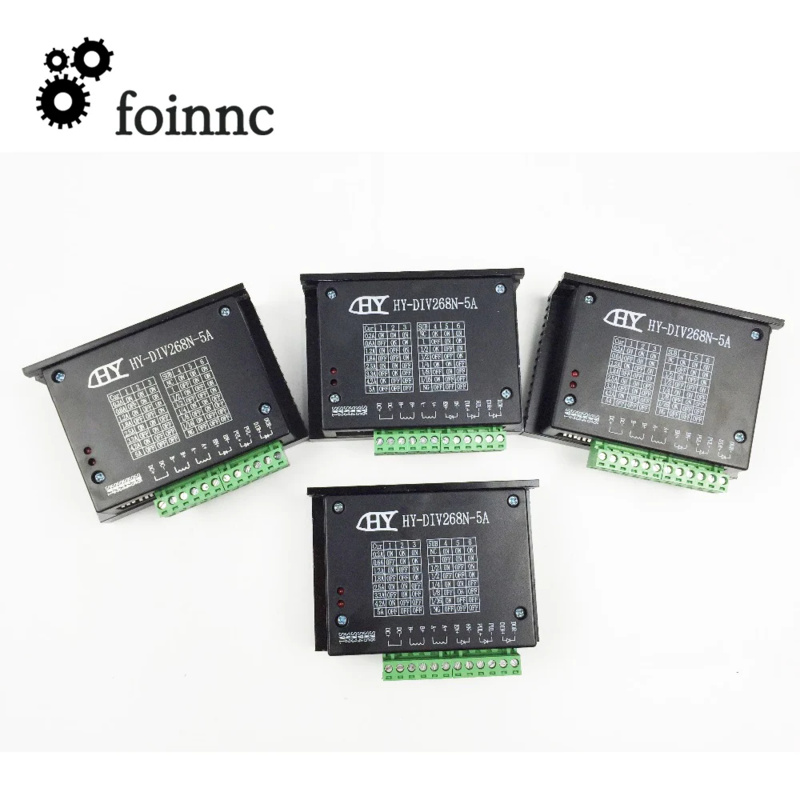

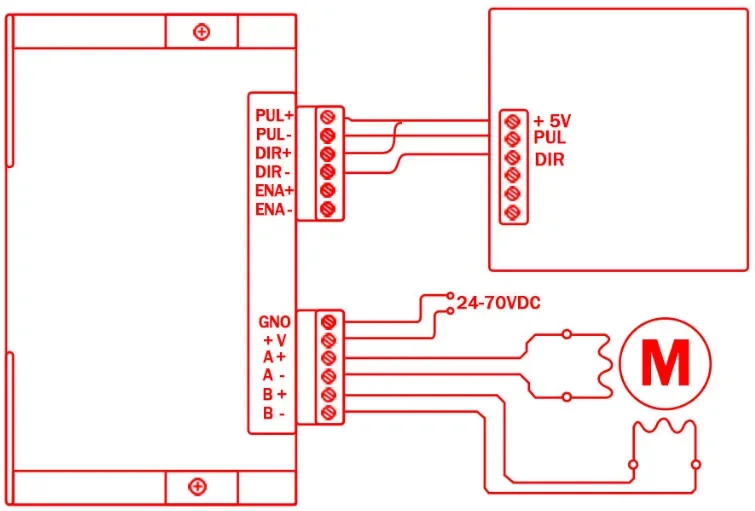

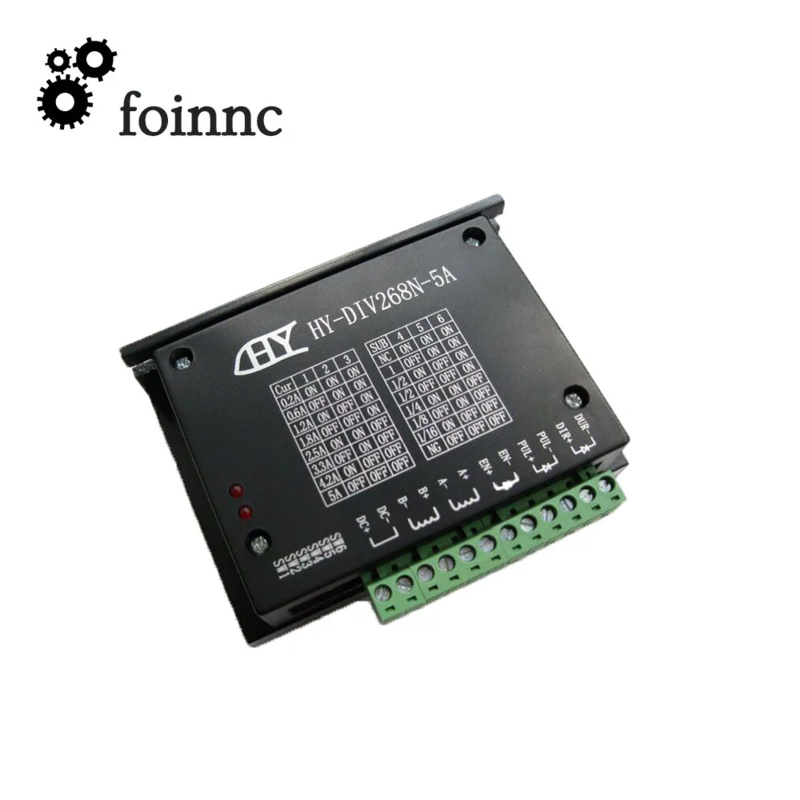

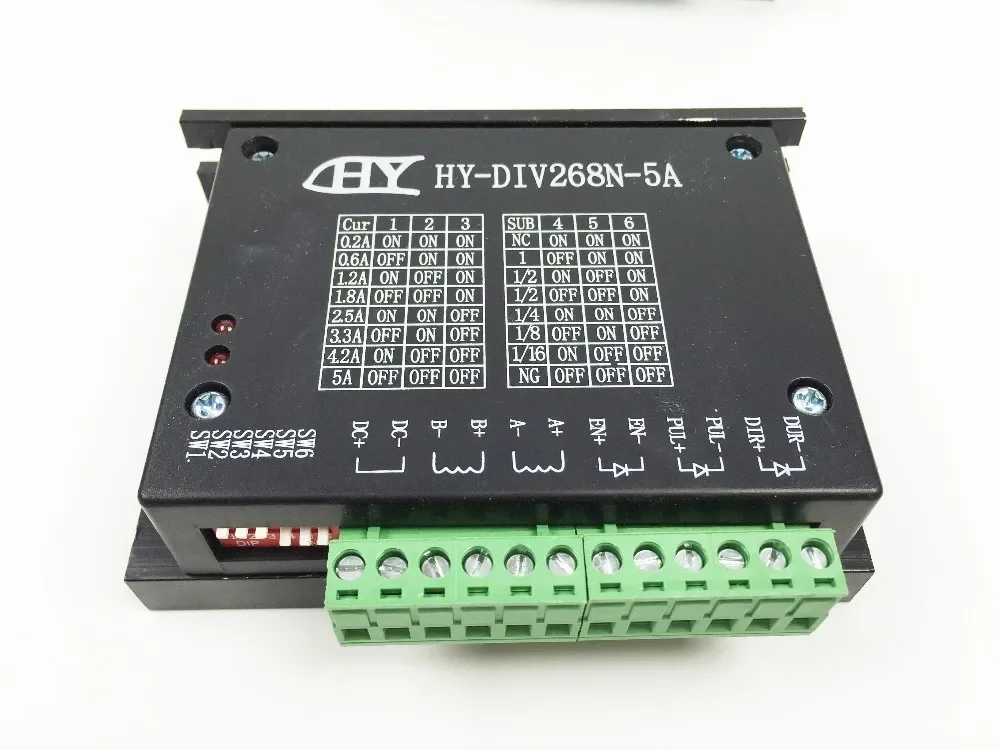

HY-DIV268N-5A

特徴：

1.ドライバには過電圧および過電流保護が統合されています。

2.入力信号の光アイソレーション

3.バイポーラ定電流チョッピング方式

4.DC電源 20-50VDC（24-48VDCでの作業を推奨）

5.最大駆動電流4.2A

6.出力電流ダイヤルスイッチは調整可能です

7.低速、無振動、低騒音

8.高サブディビジョン: 2、4、8、16、32、64、128、5、10、20、25、40、50、100、125

9.強力な抗干渉能力、電力網の過酷な環境でも高精度の位置決めを実現可能

10.高い信頼性: パワーデバイスには十分なマージンがあり、工場出荷前に厳密にテストされています。
