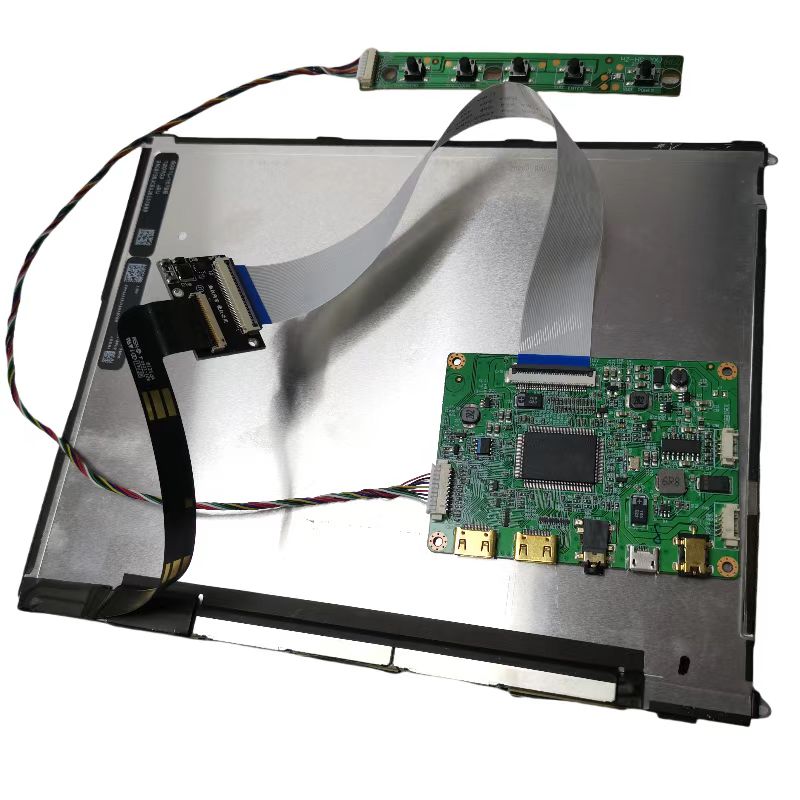

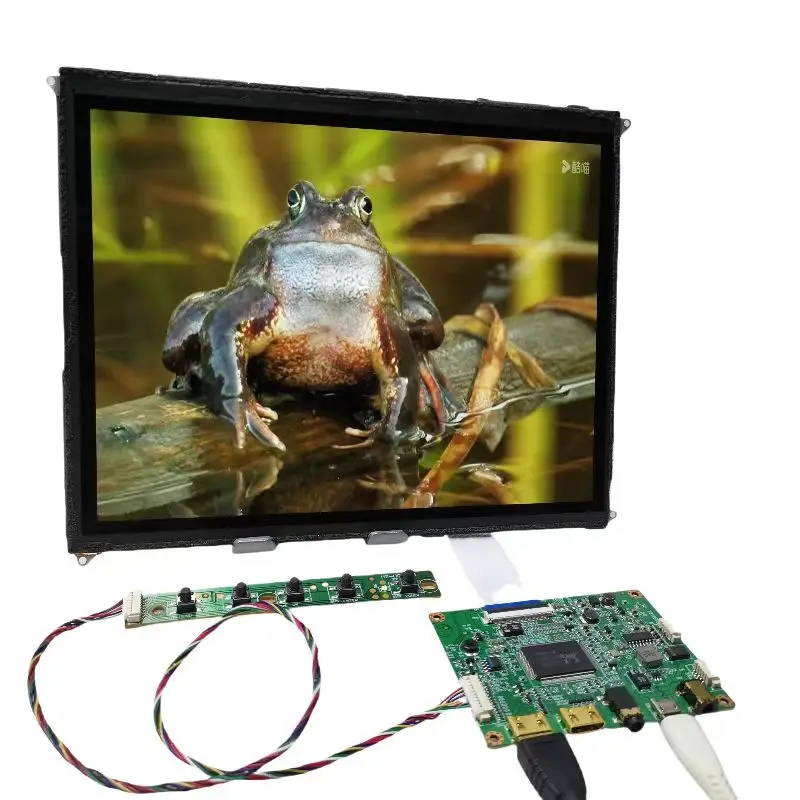

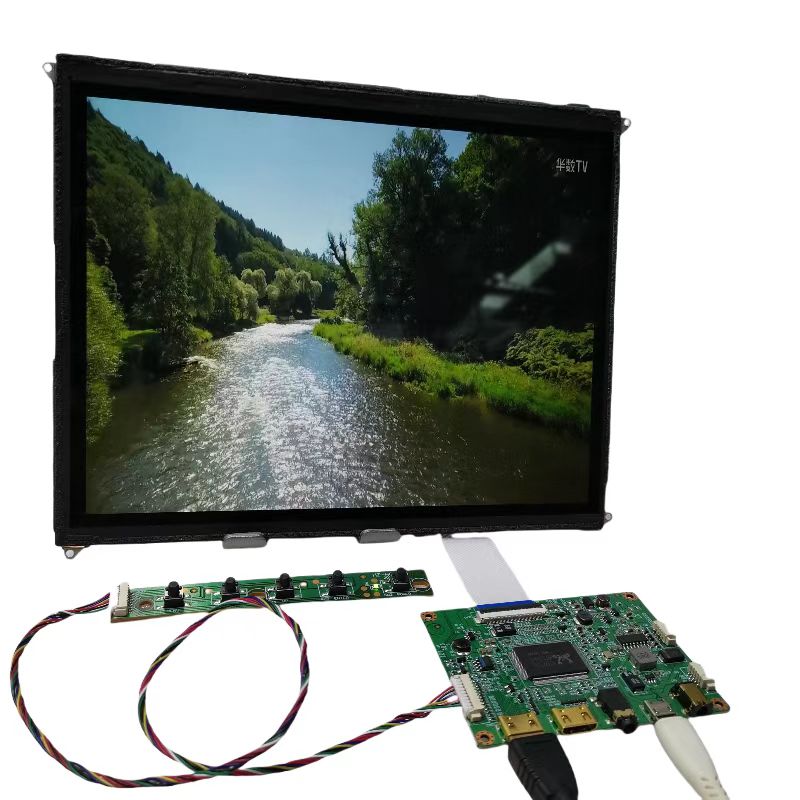

9.7 インチ ディスプレイ モジュール キット IPS 解像度 2048X1536mini デュアル HD 設計および開発 4:3 表示比
パラメータ:
9.7インチ a-Si TFT-LCD、LCDモジュール
1.解像度 2048(RGB)×1536
2. 表示領域 196.608(横)×147.456(縦)mm
3. 外形寸法 208.88(横)×167.12(縦)×5.17(厚さ)mm
4. オープンエリア - 表面処理ミラー(ヘイズ0%)、ハードコート(3H)、反射防止処理
5. ディスプレイ輝度 440 cd/m? (標準値)
6. 比率 800:1 (標準) (送信)
7. 推奨視野角 全視野角応答時間 16 (Typ.)(G to G) ms
8. 視野角 80/80/80/80 (標準)(CR≥10) 左/右/上/下
9. 表示モード IPS、通常黒表示、透過型
10. フレーム周波数 60Hz 内蔵 MEMC 回路タッチテクノロジーノータッチ
11. インターフェースタイプ 51 ピン eDP (4 レーン)、FPC
12. 供給電圧 3.3V (Typ.)
13. アプリケーション環境動作温度: 0 ~ 50 °C;保存温度：-20～60℃

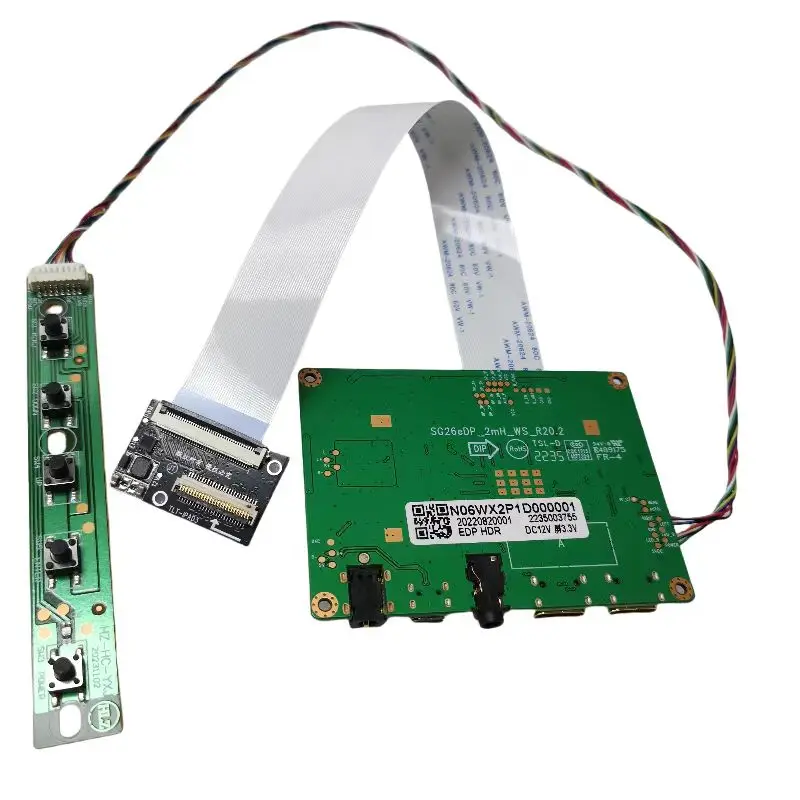

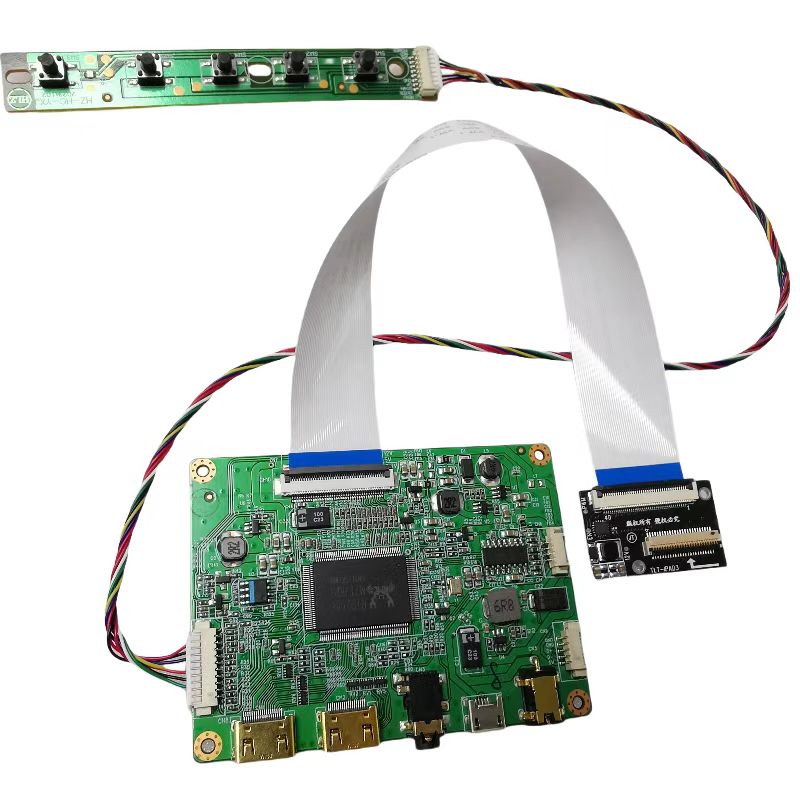

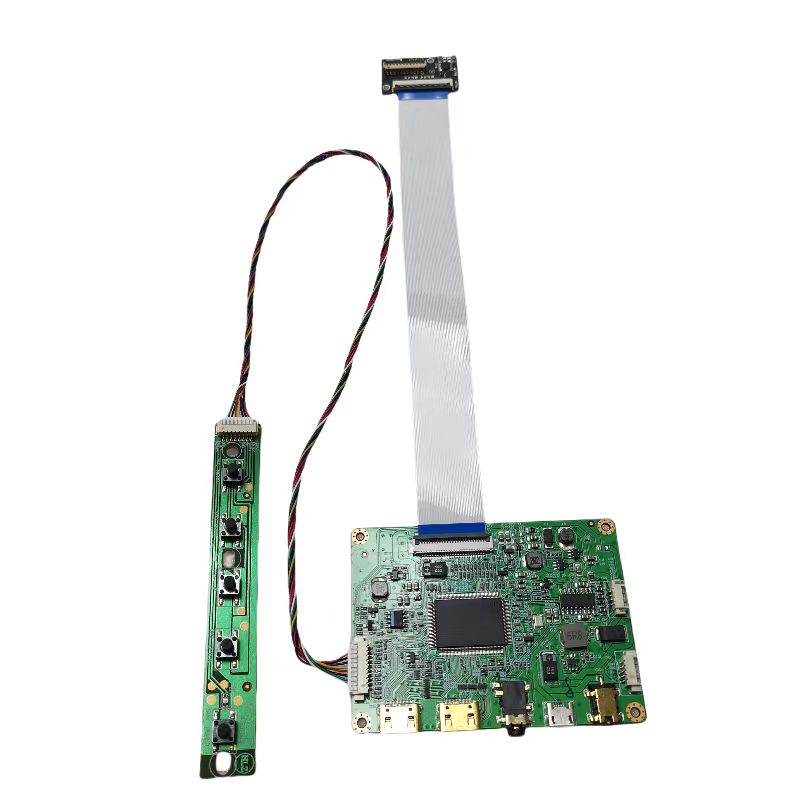

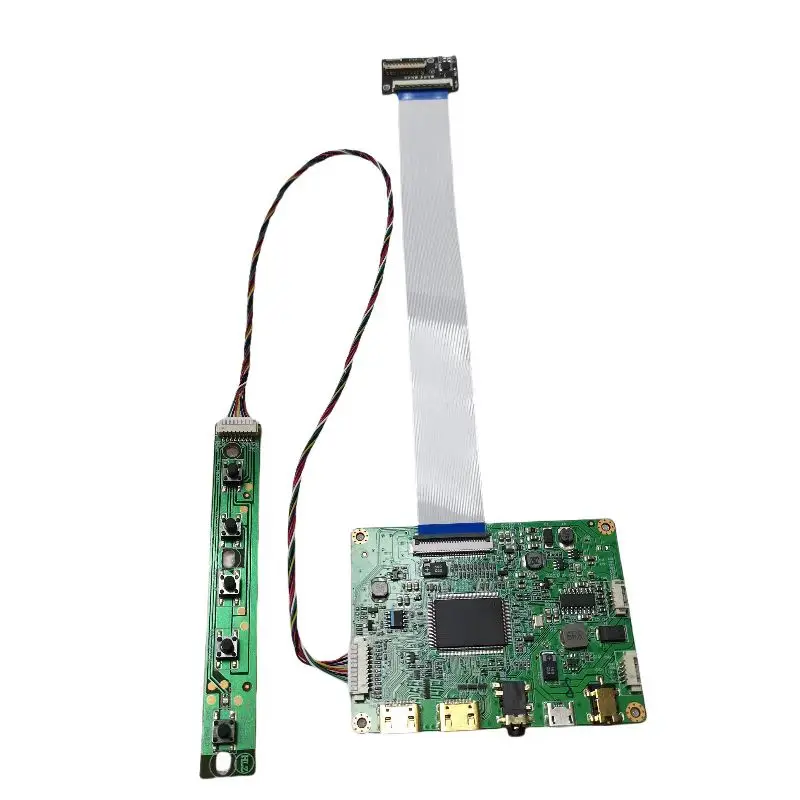

ドライバーカードの主な特徴
miniHDMI 入力 (2) HDMI デジタル信号 (T.M.D.S)
出力パネルインターフェイス 0.5mm 送信トリガー FFC コネクタ 30PIN
ヘッドフォン出力は水平ソケットをサポートします
内蔵ホーンソケット仕様：1.25mm_4p
電源 5 VUSB 入力、12 V DC 入力、デュアル電源入力のいずれかを選択 (デュアル電源入力なし)
3.3V電圧画面
通常動作モード（低電力モード）
マザーボードのスタンバイ消費電力
OSDメニューの明るさ、コントラスト、自動補正、位相、クロック、ライン位置、機能パラメータ、リセットなど。
OSD言語 中国語、英語など
電源/入力/メニュー/上/下ボタンを押します。 5 ボタンを押す
