DC 12V 24V 多機能 ESP32 拡張ボード Wifi デジタル アナログ IO モジュール Arduino WEB MQTT イーサネット ネットワーク リレー DIY
価格:
$23.64
/Pc
払い戻し:
シェア:
売れ筋商品
注記！！
PWR LEDは電源投入時に点灯しません。ESP32のIOポートによって駆動されます。
製品名:
DC 12V 24V 8AI-8DI-8DO ESP-WROOM-32 ESP32拡張ボード RS485 4-20MA 0-5V 0-10V アナログ収集 Wifiリレースイッチ DIY
（選択されたバージョンと数量に応じて異なります）
製品の特徴：
1. 動作電圧：DC 12V/24V
2. 動作電流：待機電流（デジタル管OFF）14mA、待機電流51mA（デジタル管ON）、リレー1個開放時76mA、リレー2個開放時107mA、…リレー8個開放時291mA

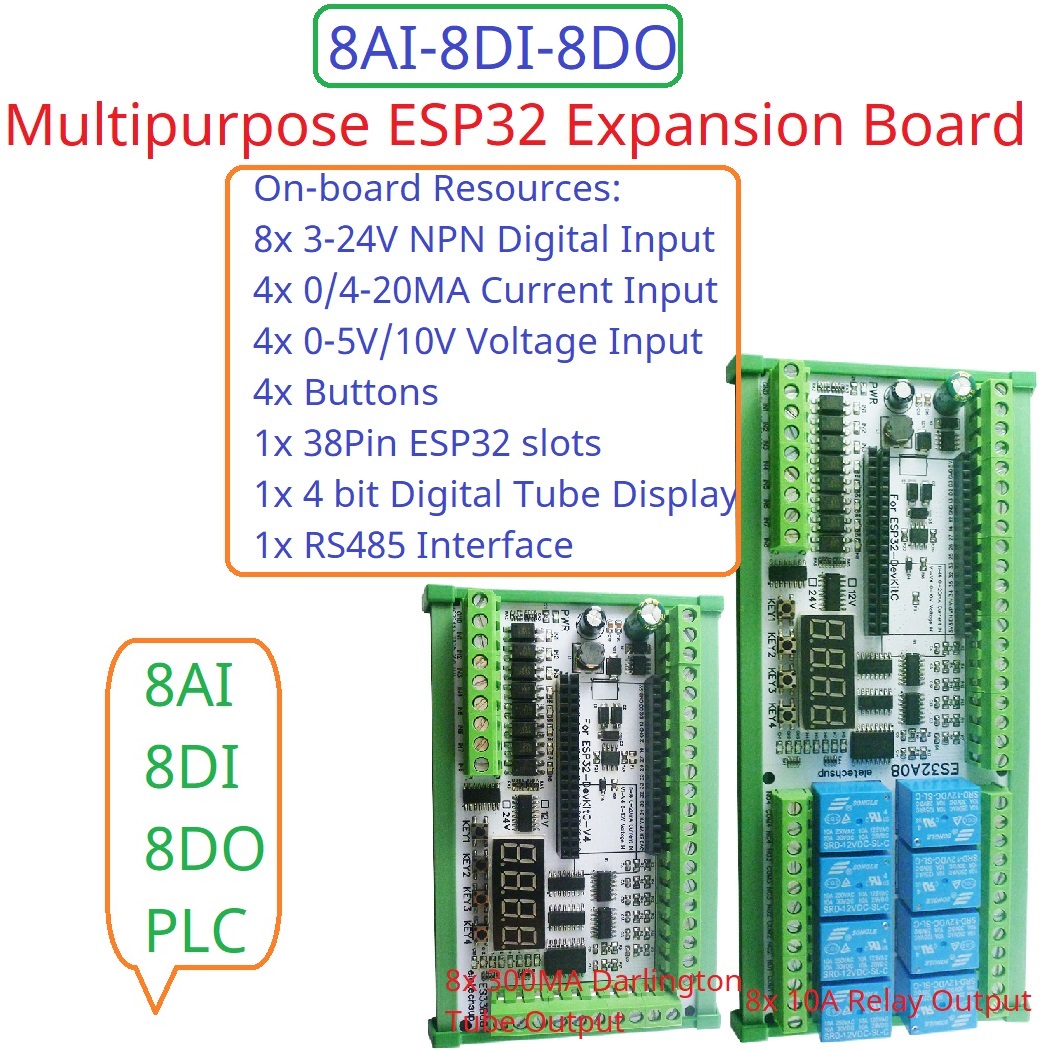

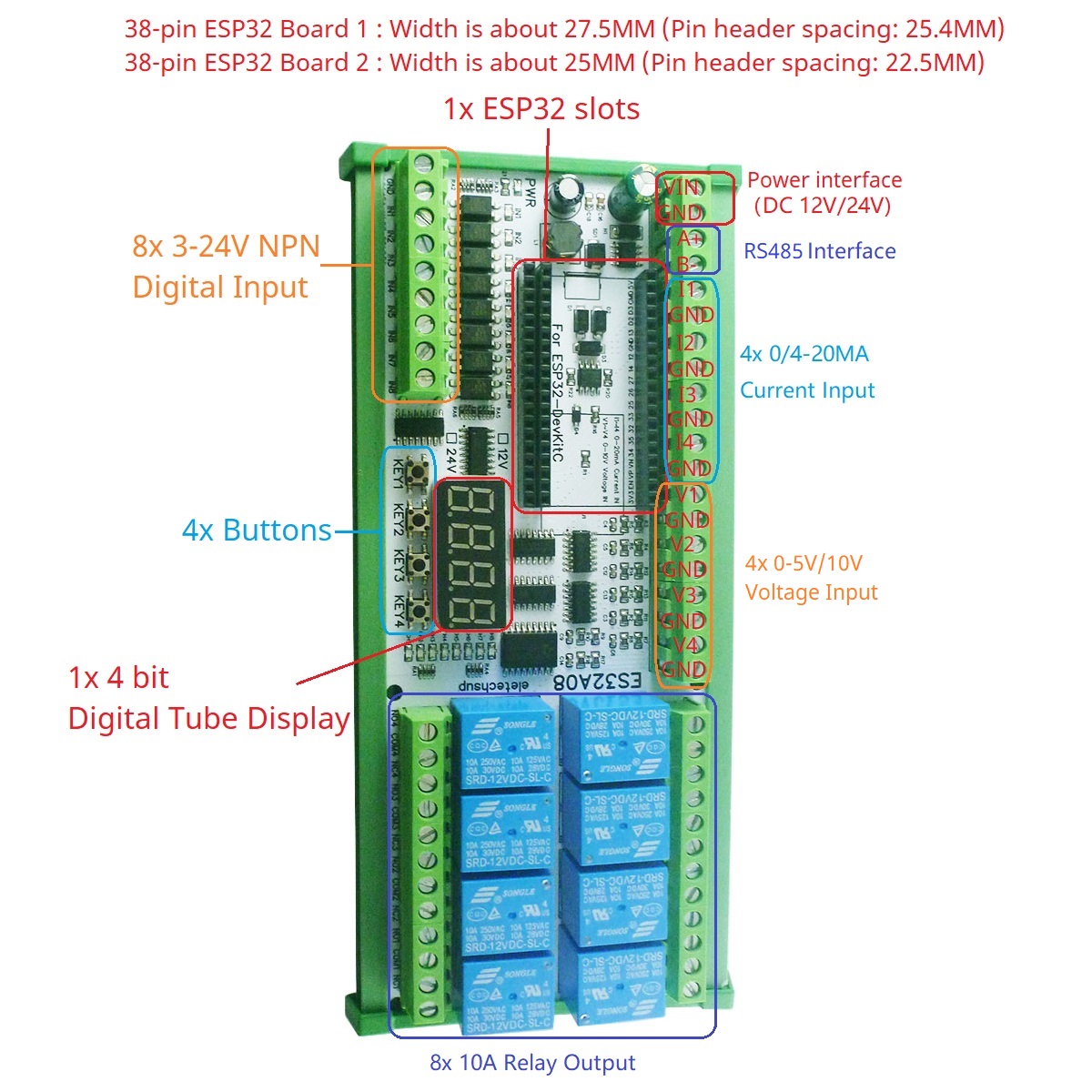

3. 搭載リソース：RS485インターフェース×1、光絶縁入力×8（ローレベルトリガー、NPNタイプ）、0/4-20mA電流入力×4、0-5V/10V電圧入力×4、ボタン×4、4ビットデジタルチューブディスプレイ×1、ESP32スロット×1、リレー出力×8
ES32A08
リレーモジュール：
サイズ4個（180×72×20mm）（ボードのみ）
5 重量：189g（ボードのみ）、317g（シェル付き）
ES33B08
ダーリントン地下鉄モジュール：
サイズ4個（123×72×20mm）（ボードのみ）
5 重量：93g（ボードのみ）、184g（シェル付き）
詳細については、リンクを開いてダウンロードしてください。
//1drv.ms/u/s!Av4PLxH_z8f1vmogQksQsaUEznMT?e=poUgpb
購入に関する注意事項：
1 ES32A08/ES33B08は単独では動作せず、38PIN ESP32ボードの制御下で動作する必要があります。38PIN ESP32ボードをお持ちでない場合は、別途購入するか、38PIN ESP32を含むキットを購入してください。
2. これは38ピンESP32をベースにした拡張ボードです。ハードウェアのテスト用に3つのVS Codeコードのみを提供しています。その他のコードや機能はご自身で開発していただく必要があります。
3. より多くの機能が必要な場合は、ご自身でコードを記述してください。弊社では追加のコードや技術サポートは提供しておりません。
4．アナログ量の取得精度はESP32ボードによって決まります。平均値を得るために、複数回データ収集を行うことをお勧めします。
応用例：
ESP32コードを記述するだけで、次のようなさまざまな遅延タイマー機能を実現できます。
Wi-Fiリモートコントロールスイッチ
Wi-Fi電流および電圧収集
RS485マスタースレーブデバイス（PLC MCU）、
4x 0/4-20MA電流収集、
4x 0-5V/10V電圧収集、
モーターの正逆回転、
タイミングオン、
タイミングがずれています、
電源投入遅延、
トリガー遅延、
無限ループ遅延、
有限個の周期的遅延、
パワーシーケンサー、
等々。

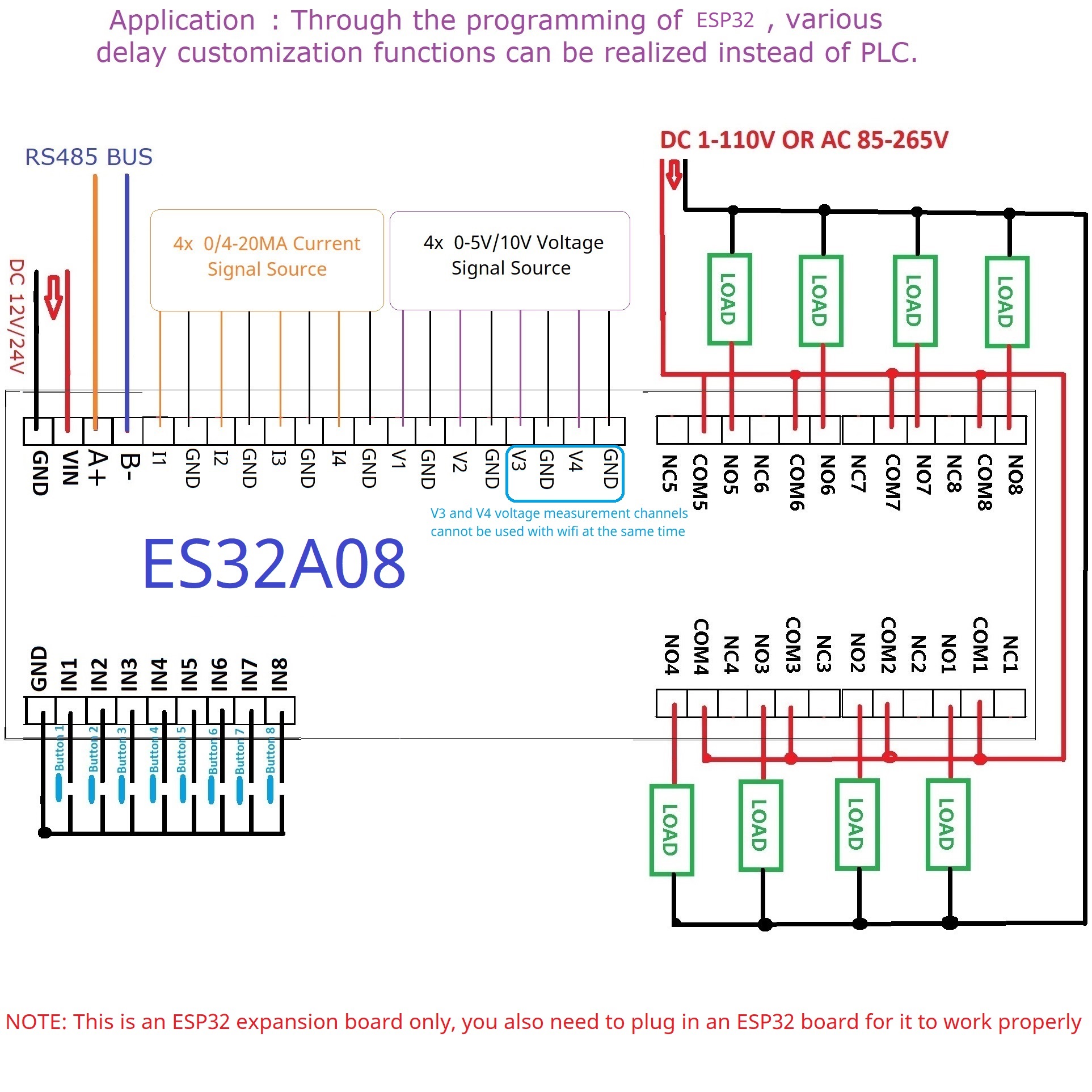

アプリケーション1：
38ピンESP32のプログラミングにより、PLCの代わりに様々な遅延カスタマイズ機能を実現できます。
アプリケーション2：
これは、PLC/PC/タッチスクリーンに代わるRS485マスタデバイスとして使用でき、様々なRS485スレーブデバイスを制御することができます。
