Kidsbits Keyestudio Microbit拡張シールドボード（IOポート付き、Microbit V1.5およびMicro:bit V2対応）
BBC micro:bitは、BBCが設計した高性能な携帯型プログラマブルコンピュータです。Microsoftが開発したPXTグラフィカルプログラミングインターフェースをサポートしており、コンパイラを別途ダウンロードすることなく、Windows、macOS、iOS、Androidをはじめとする多くのオペレーティングシステムで使用できます。

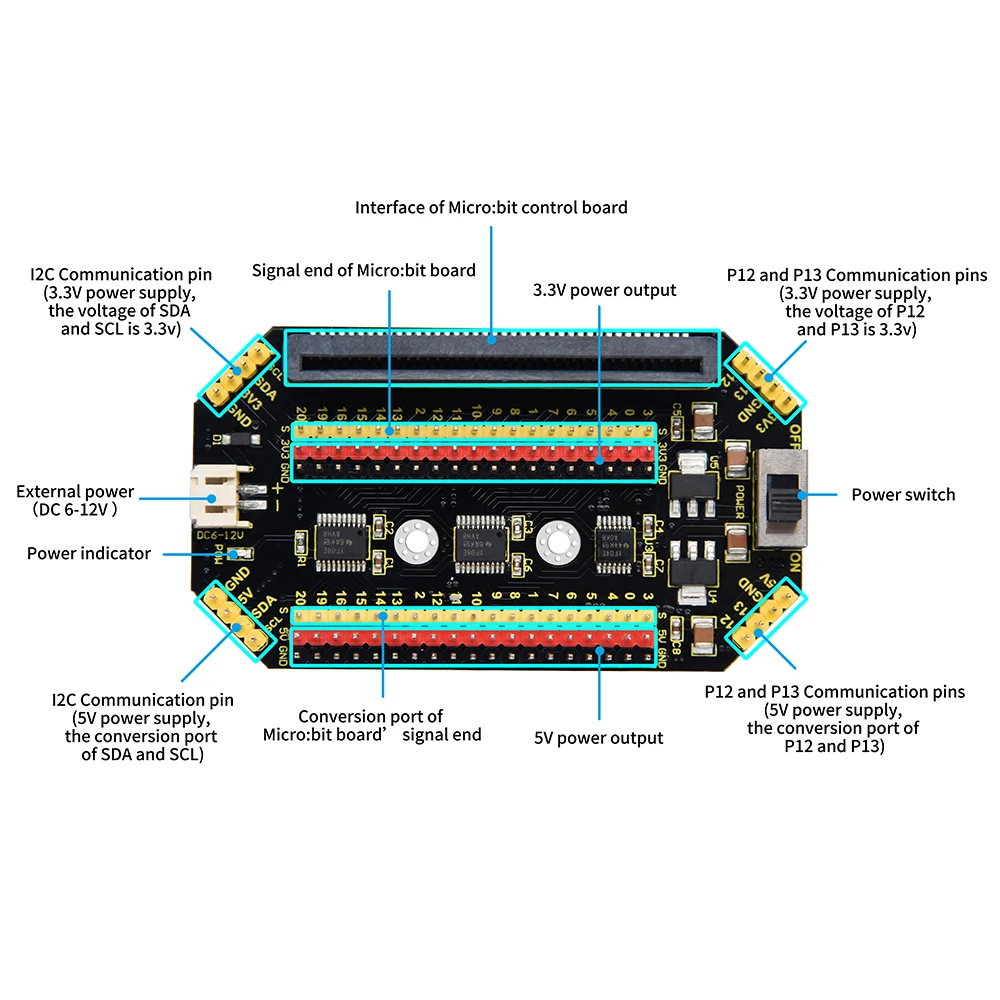

この拡張ボードは外部電源（DC 6～12V、PH2.0-2Pインターフェース）に接続でき、電源制御用のDIPスイッチが付属しています。
I2C通信インターフェース用に拡張された4ピンのグループが2つ（3.3Vと5Vの電源供給）、P12とP13用に拡張された4ピンのグループがさらに2つ（3.3Vと5Vの電源供給）あります。
同時に、このボードにはマイクロビット制御ボードに接続された2組のIOインターフェースが搭載されています。
3.3V電源出力に近い信号端は3.3Vで、micro:bitボードの信号端子に接続されています。
5V電源端子に近い信号端子は、micro:bitボードの変換ポートです。
信号端をデジタル出力（HIGHレベル）に設定すると、信号端子（5V電源端に近い側）は5Vになります。
信号端子をアナログ出力（P0 P1 P2 P3 P4 P10）に設定すると、信号端（5V電源端に近い側）は5V×アナログ値/1023になります。
信号端がアナログ入力に設定され、信号端の電圧が3.3～5Vの場合、micro:bitの対応する信号端は3.3Vです。
電圧が0～3.3Vである間、マイクロビットの信号端子と信号端の電圧は同じです。
信号端（5Vに近い）がデジタル入力に設定され、その電圧が2.1～5Vの場合、対応する信号端はハイレベルになります。

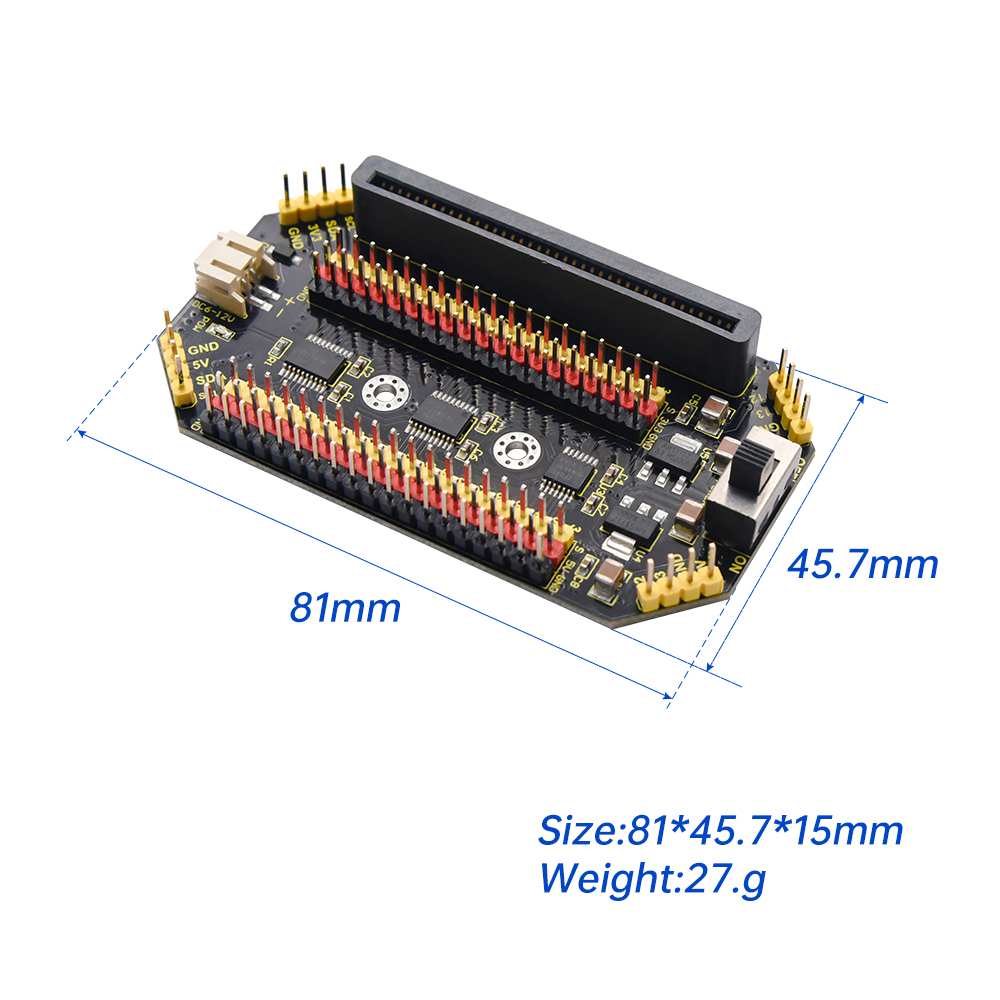

仕様：
入力電圧：DC6～12V
電源入力ポート：PH2.0-2Pインターフェース
配線ポート：ピッチ2.54mmピンヘッダー
