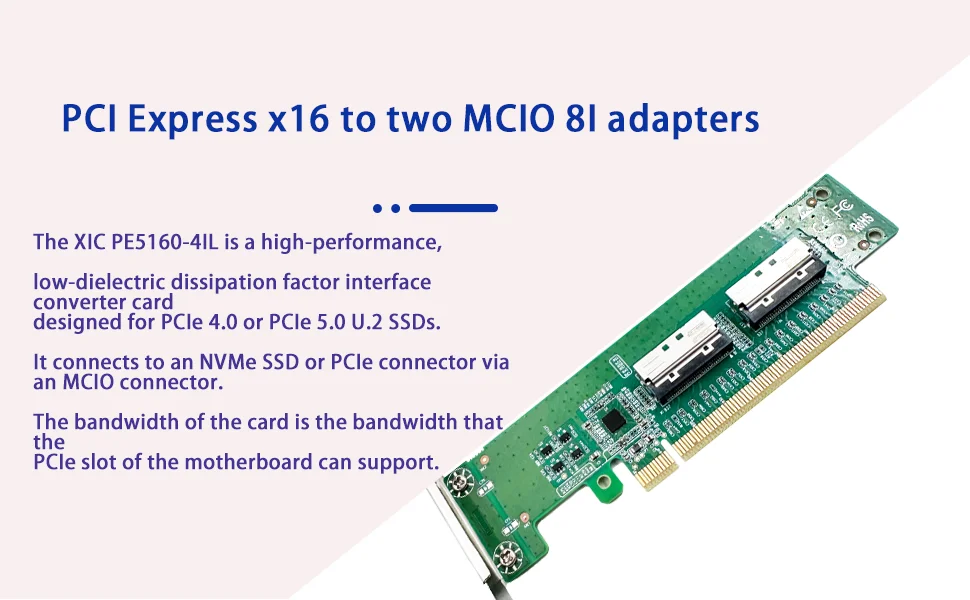

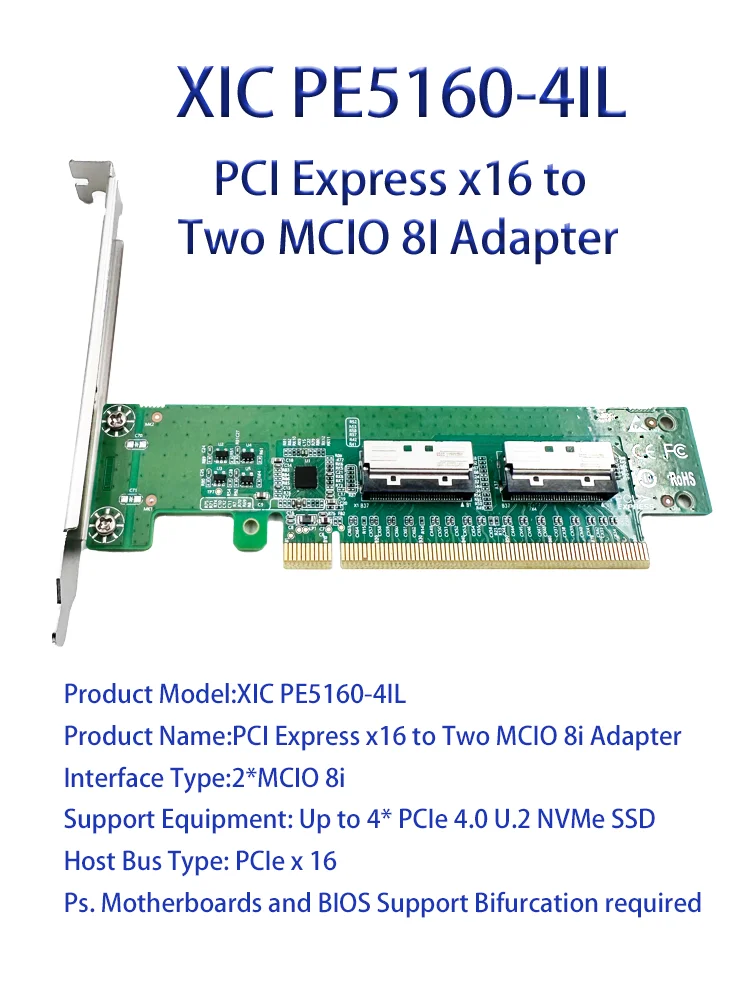

PCI Express X16 - 2 MCIO拡張カード 8Iアダプター

XIC PE5160-4ILは、PCIe 4.0またはPCIe 5.0 U.2 SSD向けに設計された、高性能かつ低誘電損失係数のインターフェース変換カードです。MCIOコネクタを介してNVMe SSDまたはPCIeコネクタに接続します。このカードの帯域幅は、マザーボードのPCIeスロットがサポートできる帯域幅です。

CPUとBIOSを搭載したマザーボードは、PCIe x16リンク幅がNVMe SSDフォークの場合2 x8リンク幅または4 x4リンク幅となるようにフォーク機能をサポートする必要があります。そうでない場合、このカードはPCIe x16リンク幅のみをサポートします。

特異性

MCIO-SFF-8639ケーブル経由

PCIe 5.0 U.2 NVMe SSDに直接接続でき、フォーク型クアッドx4データリンク幅構成に対応しています（CPUとBIOSの両方でサポート）。

フォーク機能をサポートするダブルx8データリンク幅構成（CPUとBIOSの両方でサポート）

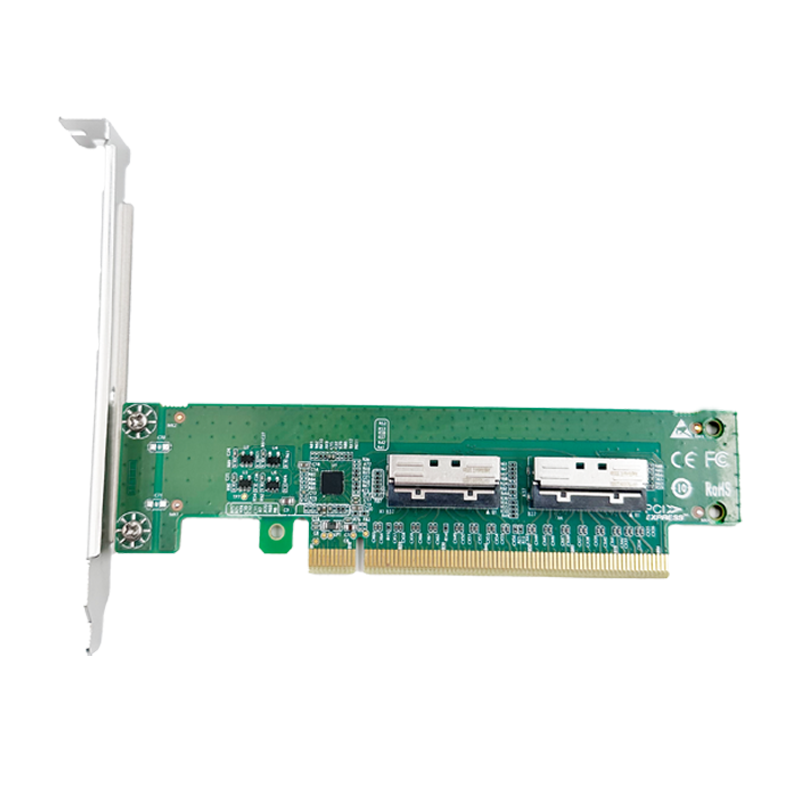

高性能ストレージ接続用にSFF-9402で定義されたピンを持つMCIO 8iコネクタ2セットを内蔵

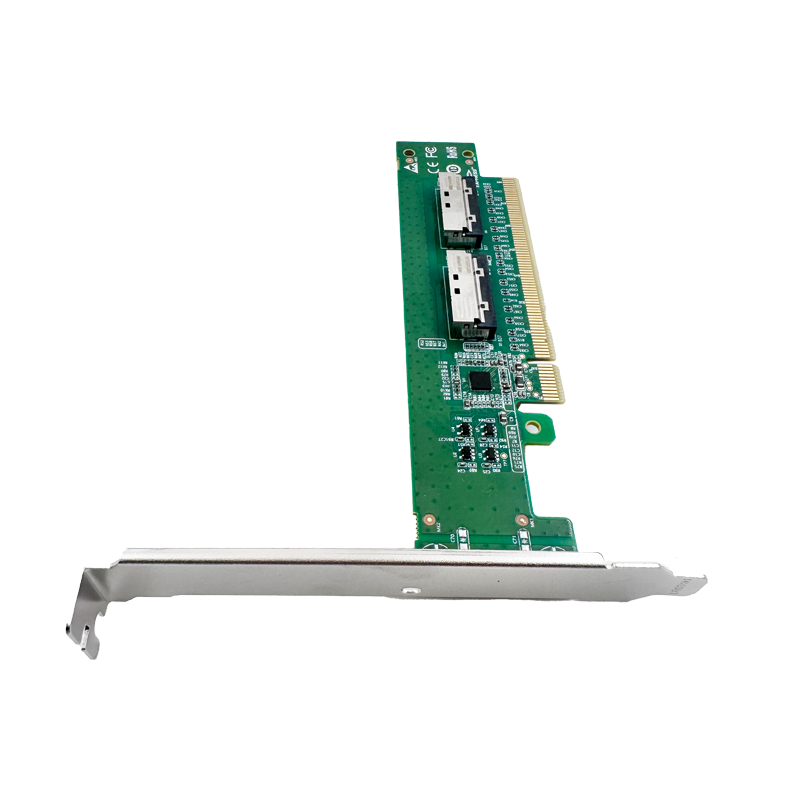

PCIe規格のフルプロファイルスタンドがプリインストールされており、小型フォームファクタコンピュータ用のロープロファイルマウントも付属しています。


PCI Express Basic Specification、r 5.0、PCIe 1.0、2.0、3.0、4.0互換

最大4台のNVMe SSDをサポート

製品説明

XIC PE5160-4ILは、高性能かつ低誘電損失のインターフェース変換カードです。MCIOコネクタを介してNVMe SSDまたはPCIeコネクタに接続します。このカードの帯域幅は、マザーボードのPCIeスロットがサポートできる帯域幅です。

CPUとBIOSを搭載したマザーボードは、PCIe x16リンク幅を2つのx8リンク幅または4つのx4リンク幅に分岐させるために、分岐機能をサポートしている必要があります。そうでない場合、このカードはPCIe x16リンク幅のみをサポートします。

特徴

最大4台のPCIeデバイスまたはNVMe SSDをサポート

PCIe Gen 5 、Gen 4 、Gen 3に対応

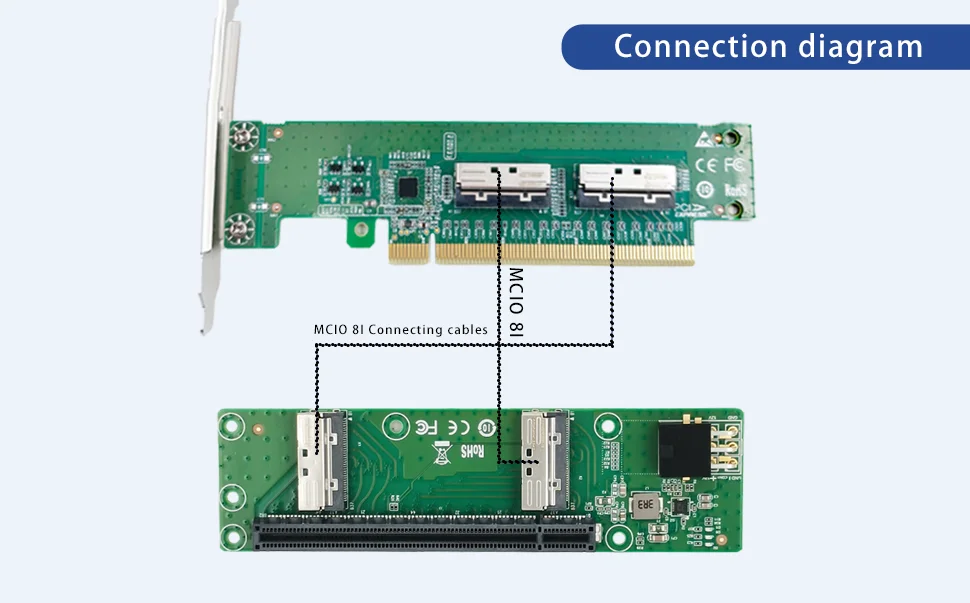

MCIO-SFF-8639ケーブルでU.2 NVMe SSDに直接接続

クアッドx4データリンク幅構成における分岐をサポート（CPUとBIOSの両方がサポート）

データリンク幅をx8に二分した構成でサポート（CPUとBIOSの両方がサポート）

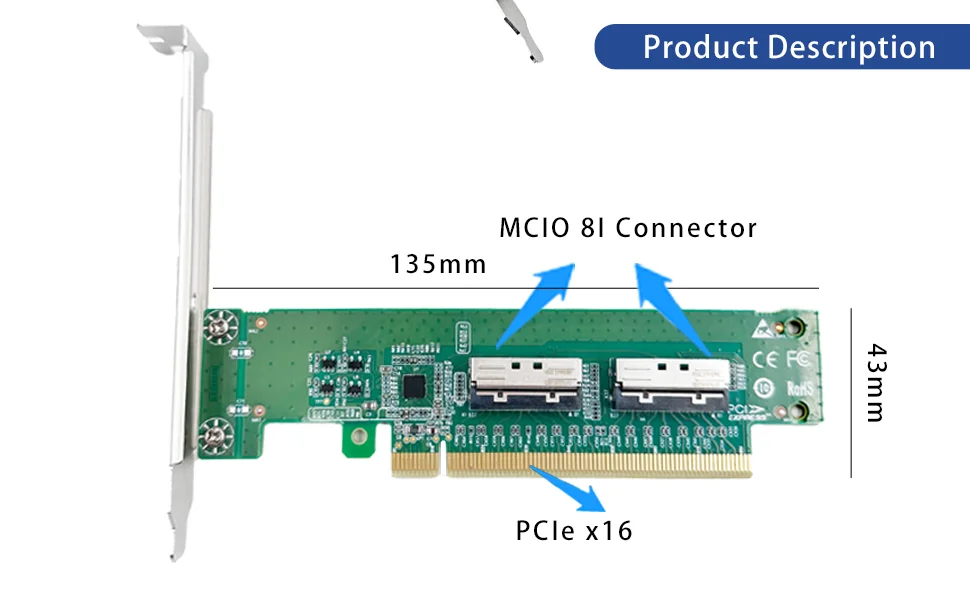

MCIO 8iコネクタ2セット内蔵、ピン配置はSFF-9402で規定
