モデル

I/Oポート

ソフトウェア

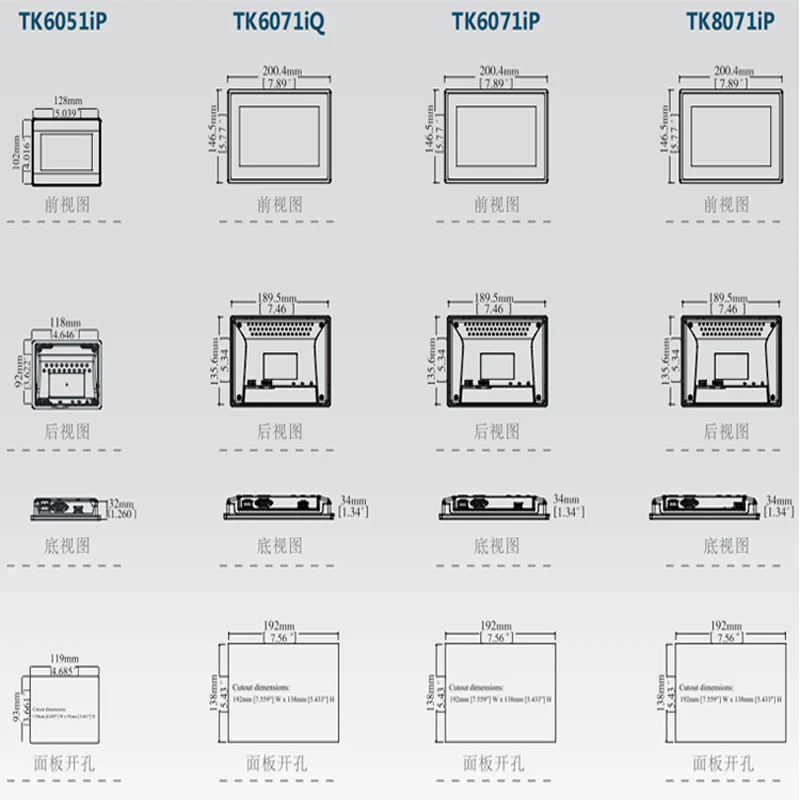

寸法
(幅×高さ×奥行き)mm

パネルカットアウト
(mm)

MT8071iE

USB2.0/イーサネット

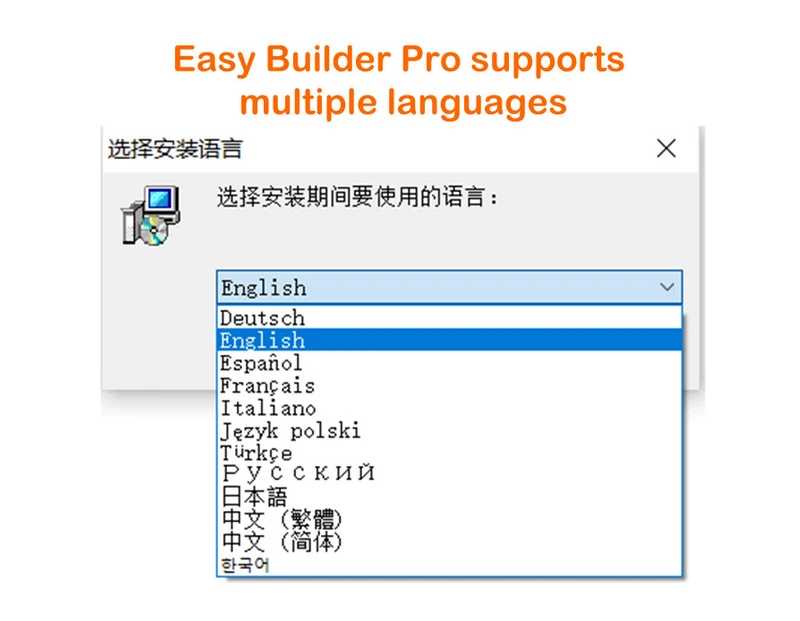

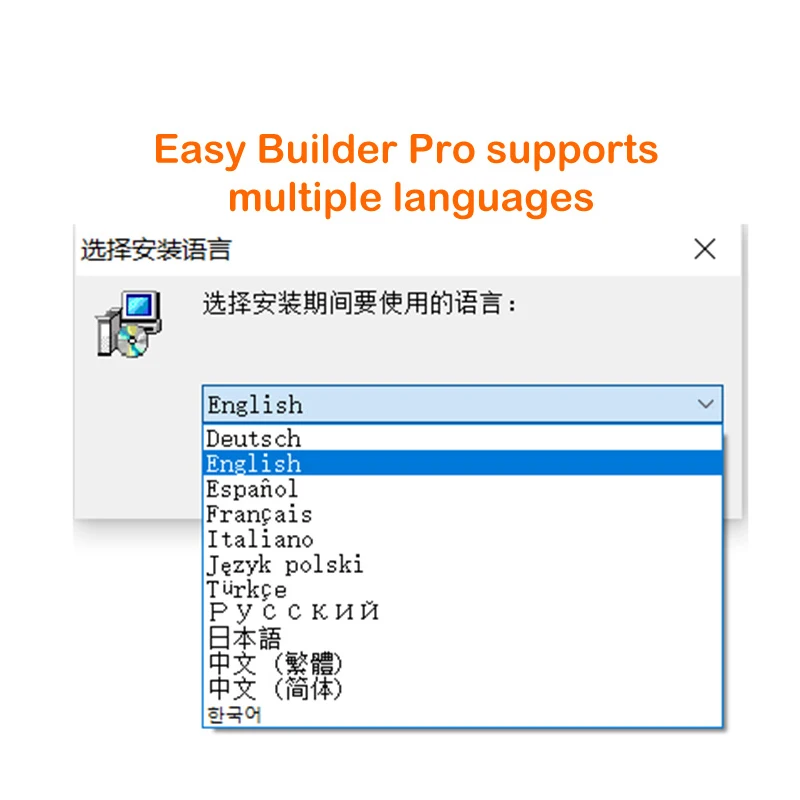

EBpro 多言語

200.3x146.3x34

192x138

MT8072iP/MT8071iP

MT6071iE

USB2.0 ミニUSB

MT6071iP

USB2.0 マイクロUSB

TK8071iP

イーサネット

TK6071iP

マイクロUSB

EBプロ中国語

TK6071iQ

USB2.0

モデル

MT8072iP

MT8071iP

画面

画面

7

解決

800×480

明るさ(cd/㎡)

450

300

コントラスト比

500:1

500:1

バックライトタイプ

導かれた

バックライトの寿命

>30,000 hrs.

色

1670万

LCD視野角（T/B/L/R）

60/70/70/70

70/50/70/70

タッチパネル

タイプ

4線式抵抗膜方式

正確さ

アクティブエリアの長さ(X)±2%、幅(Y)±2%

メモリ

フラッシュ

256MB

128MB

ラム

128MB

プロセッサー

デュアルコアRISC

32ビットRISC 600MHz

I/Oポート

USBホスト

USB2.0×1

USBクライアント

該当なし

イーサネット

10/100Base-T×1

COMポート

COM1: RS-232 4W
COM2: RS-485 2W/4W

RTC

内蔵

力

入力電力

DC24±20%V

DC10.5～28V

電源絶縁

内蔵

消費電力

450mA@24VDC

1A @ 12VDC ; 500mA@24VDC

耐電圧

AC500V（1分間）

絶縁抵抗

500VDCで50MΩを超える

耐振動性

10～25Hz(X、Y、Z方向 2G 30分)

仕様

PCBコーティング

はい

囲い

プラスチック

寸法 幅×高さ×奥行き

200.3×146.3×34mm

パネルカットアウト

192×138mm

重さ

約0.6kg

マウント

パネルマウント

環境

保護構造

NEMA4 / IP65準拠のフロントパネル

保管温度

-20° ～ 60° C (-4° ～ 140° F)

動作温度

0°～50°C (32°～122°F)

相対湿度

10%～90%(結露なきこと)

証明書

CE

CEマーク付き

ソフトウェア

EasyBuilder Pro EasyAccess 2.0 (オプション)

モデル

MT8071iE

MT8071iP

MT6071iE

MT6071iP

画面

画面

7

解決

800×480

明るさ(cd/㎡)

400

300

300

300

コントラスト比

800:1

500:1

500:1

500:1

バックライトタイプ

導かれた

バックライトの寿命

>30,000 hrs.

色

1670万

LCDの視野角
(T/B/L/R)

80/60/80/80

70/50/70/70

70/50/70/70

70/50/70/70

タッチパネル

タイプ

4線式抵抗膜方式

正確さ

アクティブエリアの長さ(X)±2%、
幅(Y)±2%

メモリ

フラッシュ

128MB

ラム

128MB

プロセッサー

32ビットRISC 600MHz

I/Oポート

USBホスト

USB2.0×1

USB2.0×1

USB2.0×1

USB2.0×1

USBクライアント

該当なし

該当なし

USB2.0×1

USB2.0×1（マイクロUSB）

イーサネット

10/100Base-T×1

10/100Base-T×1

該当なし

該当なし

COMポート

COM1: RS-232
COM2: RS-485 2W/4W
COM3: RS-485 2W

COM1: RS-232 4W
COM2: RS-485 2W/4W

COM1: RS-232
COM2: RS-485 2W/4W
COM3: RS-485 2W

COM1: RS-232
COM2: RS-485 2W/4W

RTC

内蔵

力

入力電力

DC24±20%V

DC10.5～28V

DC24±20%V

DC10.5～28V

電源絶縁

内蔵

消費電力

450mA@24VDC

1A @ 12VDC ; 500mA@24VDC

350mA@24VDC

1A @ 12VDC ; 500mA@24VDC

耐電圧

AC500V（1分間）

絶縁抵抗

500VDCで50MΩを超える

耐振動性

10～25Hz
(X、Y、Z方向 2G 30分)

仕様

PCBコーティング

はい

囲い

プラスチック

寸法 幅×高さ×奥行き

200.3×146.3×34mm

パネルカットアウト

192×138mm

重さ

約0.6kg

マウント

パネルマウント

環境

保護構造

NEMA4 / IP65準拠のフロントパネル

保管温度

-20° ～ 60° C (-4° ～ 140° F)

オペレーティング
温度

0°～50°C (32°～122°F)

相対湿度

10%～90%(結露なきこと)

証明書

CE

CEマーク付き

アテックス

ATEX ゾーン 2/22
カテゴリー3 G/D

該当なし

該当なし

該当なし

ソフトウェア

イージービルダー プロ
EasyAccess 2.0 (オプション)

イージービルダー プロ
EasyAccess 2.0 (オプション)

イージービルダー プロ

イージービルダー プロ
EasyAccess 2.0 (オプション)

モデル

TK8071iP

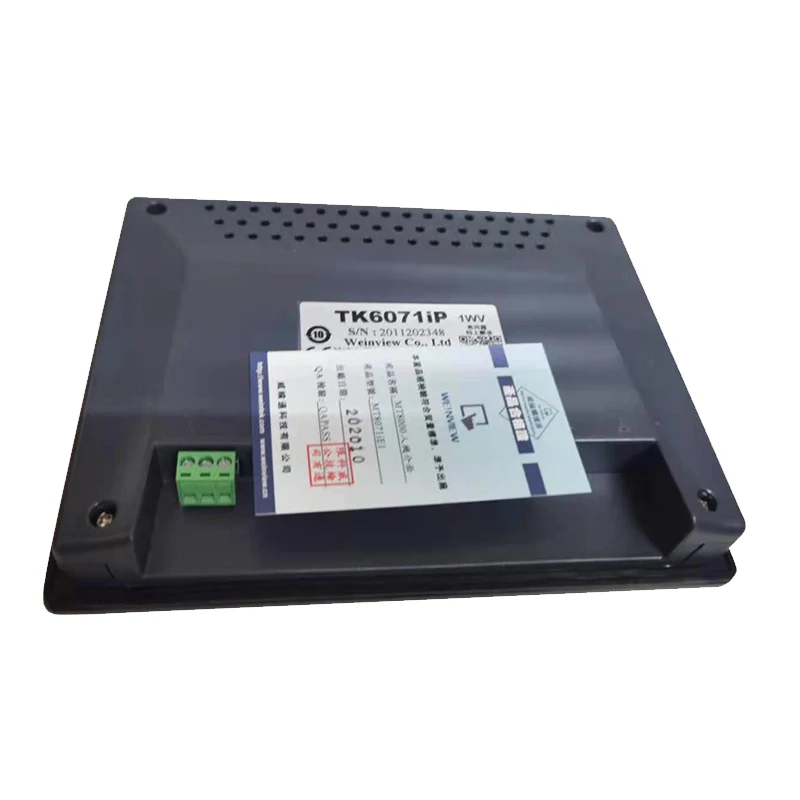

TK6071iP

TK6071iQ

画面

画面

7

解決

800×480

明るさ(cd/㎡)

300

コントラスト比

500:1

バックライトタイプ

導かれた

バックライトの寿命

>30,000 hrs.

色

1670万

LCDの視野角
(T/B/L/R)

70/50/70/70

画素ピッチ(mm)

0.1926(H)×0.179(V)

タッチパネル

タイプ

4線式抵抗膜方式

正確さ

アクティブエリアの長さ(X)±2%、
幅(Y)±2%

メモリ

フラッシュ

128MB

ラム

128MB

プロセッサー

32ビットRISC 528MHz

I/Oポート

USBホスト

USB2.0×1

該当なし

USB2.0×1

USBクライアント

該当なし

USB2.0×1（マイクロUSB）

該当なし

イーサネット

10/100Base-T×1

該当なし

該当なし

COMポート

COM1: RS-232 4W
COM2: RS-485 2W/4W

RTC

内蔵

力

入力電力

DC10.5～28V

電源絶縁

内蔵

消費電力

1A @ 12VDC ; 450mA@24VDC

550mA@12VDC ; 300mA@24VDC

1A @ 12VDC ; 450mA@24VDC

耐電圧

AC500V（1分間）

絶縁抵抗

500VDCで50MΩを超える

耐振動性

10～25Hz
(X、Y、Z方向 2G 30分)

仕様

PCBコーティング

はい

囲い

プラスチック

寸法 幅×高さ×奥行き

200.4×146.5×34mm

パネルカットアウト

192×138mm

重さ

約0.52kg

マウント

パネルマウント

環境

保護構造

NEMA4 / IP65準拠のフロントパネル

保管温度

-20° ～ 60° C (-4° ～ 140° F)

オペレーティング
温度

0°～50°C (32°～122°F)

相対湿度

10%～90%(結露なきこと)

証明書

CE

CEマーク付き

アテックス

該当なし

ソフトウェア

イージービルダー プロ
EasyAccess 2.0 (オプション)

イージービルダー プロ

イージービルダー プロ
EasyAccess 2.0 (オプション)
