リレーモジュール 20ch RS485 デジタルアナログスイッチ IOモジュール Modbus RTU PLC UART 拡張ボード 4-20mA 電流 10V 電圧読み取り

リレーモジュール 20ch RS485 デジタルアナログスイッチ IOモジュール Modbus RTU PLC UART 拡張ボード 4-20mA 電流 10V 電圧読み取り製品説明：

1：DC 12V（12Vバージョン）、DC 24V（24Vバージョン）

2. スタンバイ電流（全リレーオフ）14mA、リレー1個オン 40mA、リレー2個オン 69mA、リレー3個オン 95mA、リレー4個オン 122mA、リレー5個オン 149mA、リレー6個オン 174mA、リレー7個オープン 200mA、リレー8個オープン 226mA、など

3：デジタル入力2チャンネル（PNPアクティブハイ）、0～20mA電流アナログ入力1チャンネル、0～10V電圧アナログ入力1チャンネル、10Aリレースイッチ出力20チャンネル

4：標準Modbus RTUコマンド、機能コードをサポートします。

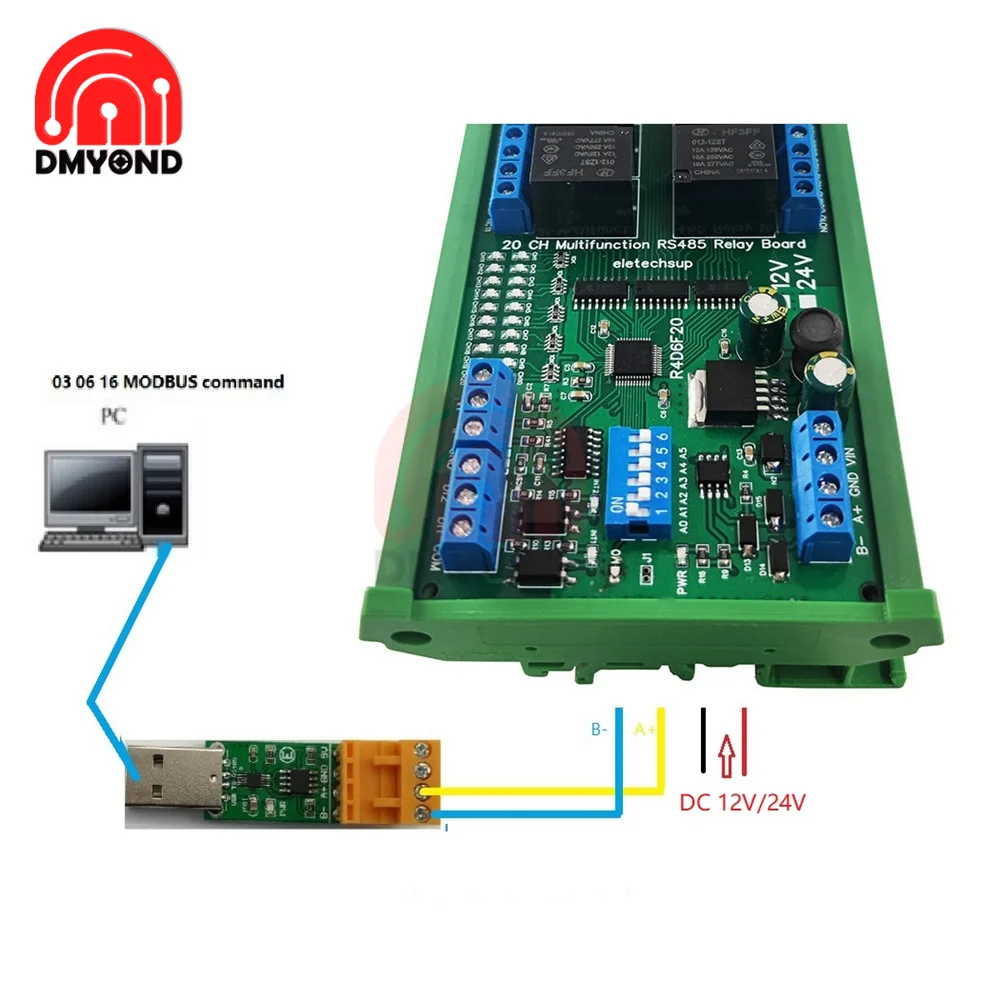

コマンド 1 (デフォルト): write 06/16 read/03;

コマンド2（M0ジャンパーをはんだ付け）：書き込み 05/06/15/16 読み出し 01/02/03/04

5：ハードウェアリセット機能、TVSサージ保護機能付き

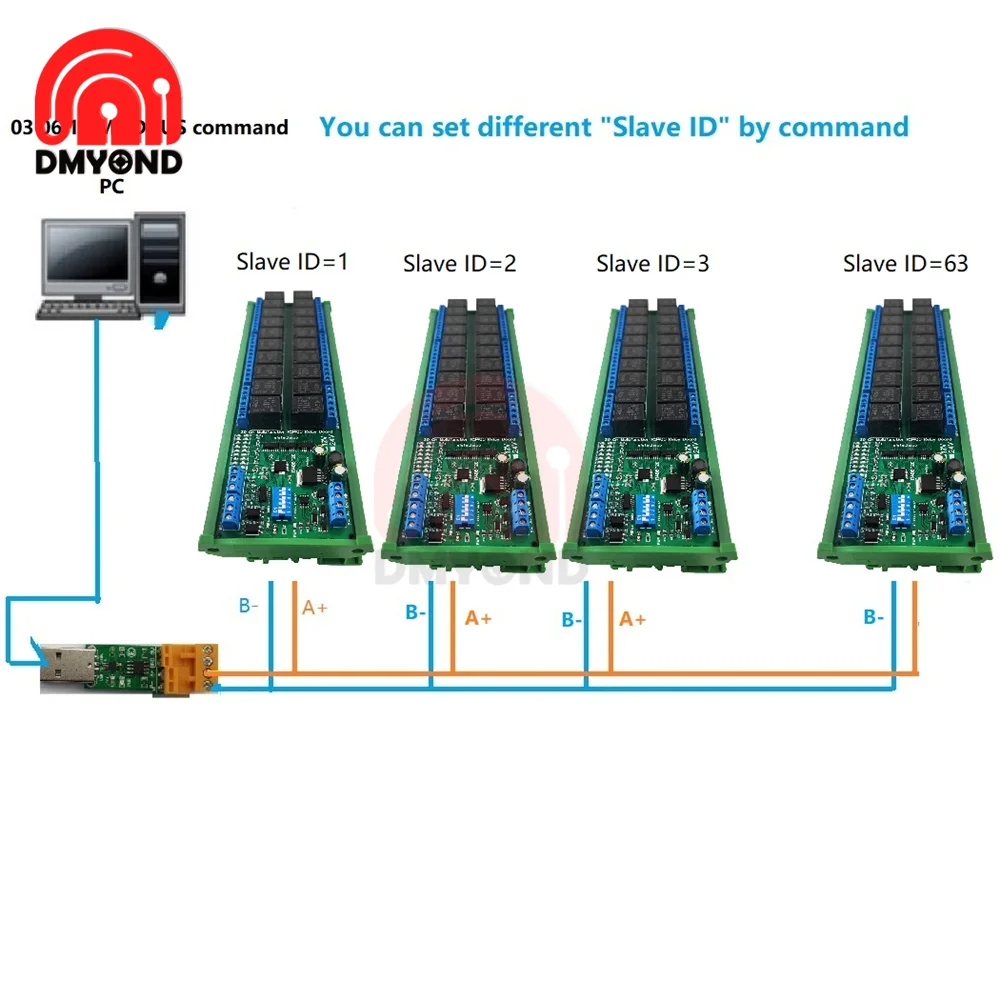

6：MODBUSコマンドモードでは、最大64台の並列デバイスをサポートできます。

7: デフォルトのボーレートは9600BPSです。ボーレートはコマンド2400、4800、9600、19200、38400、57600、115200BPSで選択できます。

8：チェックは、チェックなし、偶数チェック、奇数チェックのいずれかになります。

9：データの送受信時間を設定できます。最大値は1000msです。

10：サイズ：239×72×12mm（基板のみ）、243×82×40mm（DINレールボックス付き）

11：重量：267g（基板のみ）、427g（DINレールボックス付き）

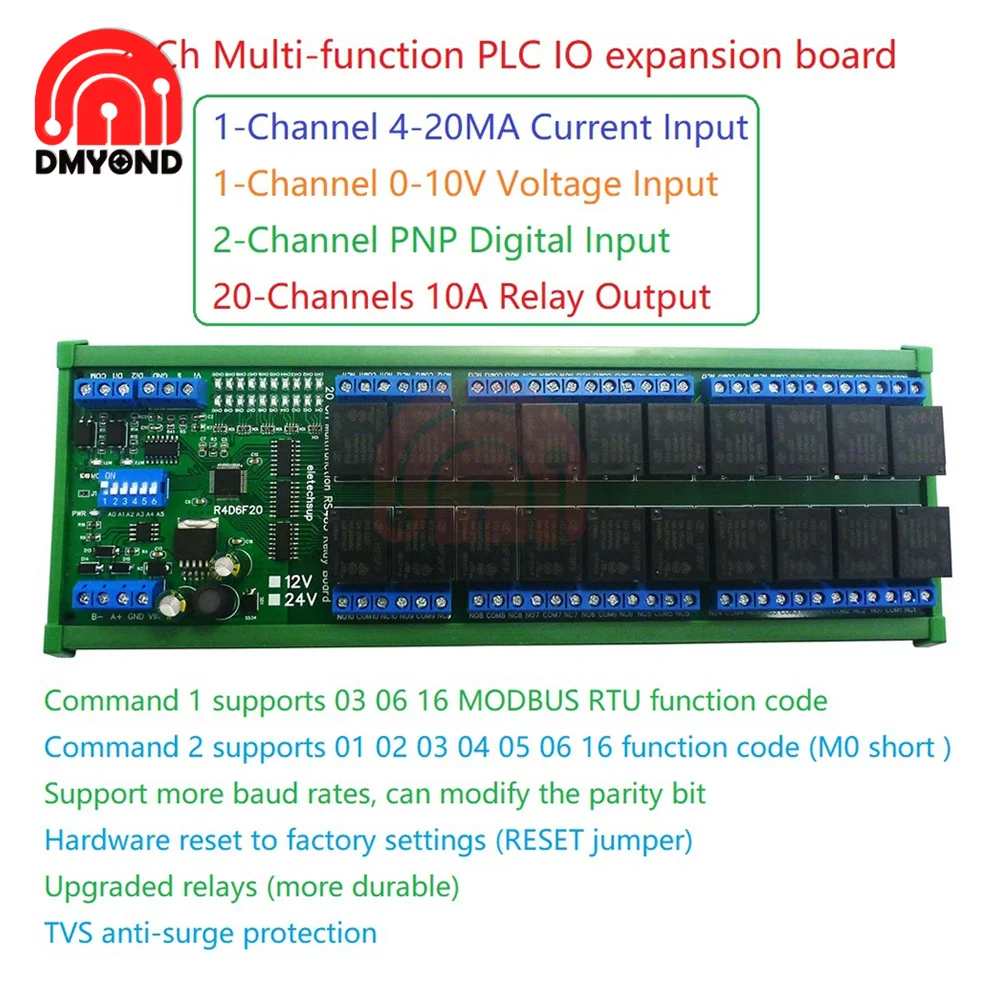

12：MaximuUpgradeの機能：

コマンド1は03 06 16 MODBUS RTU機能コードをサポートします

コマンド2は、01、02、03、04、05、06、16の機能コード（M0短絡）をサポートします。

より多くのボーレートをサポートし、パリティビットも変更可能

ハードウェアを工場出荷時の設定にリセットします（RESETジャンパー）。

リレーを改良（耐久性向上）

TVSサージ保護機能

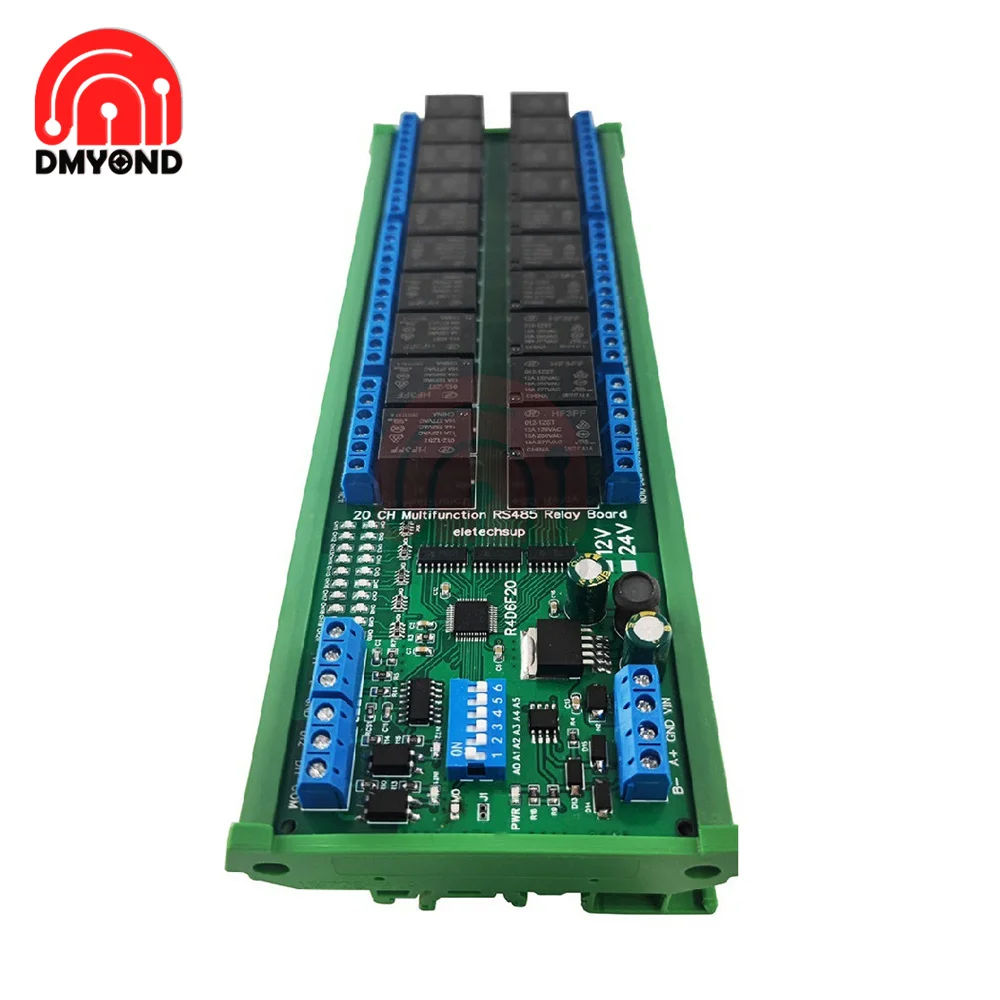

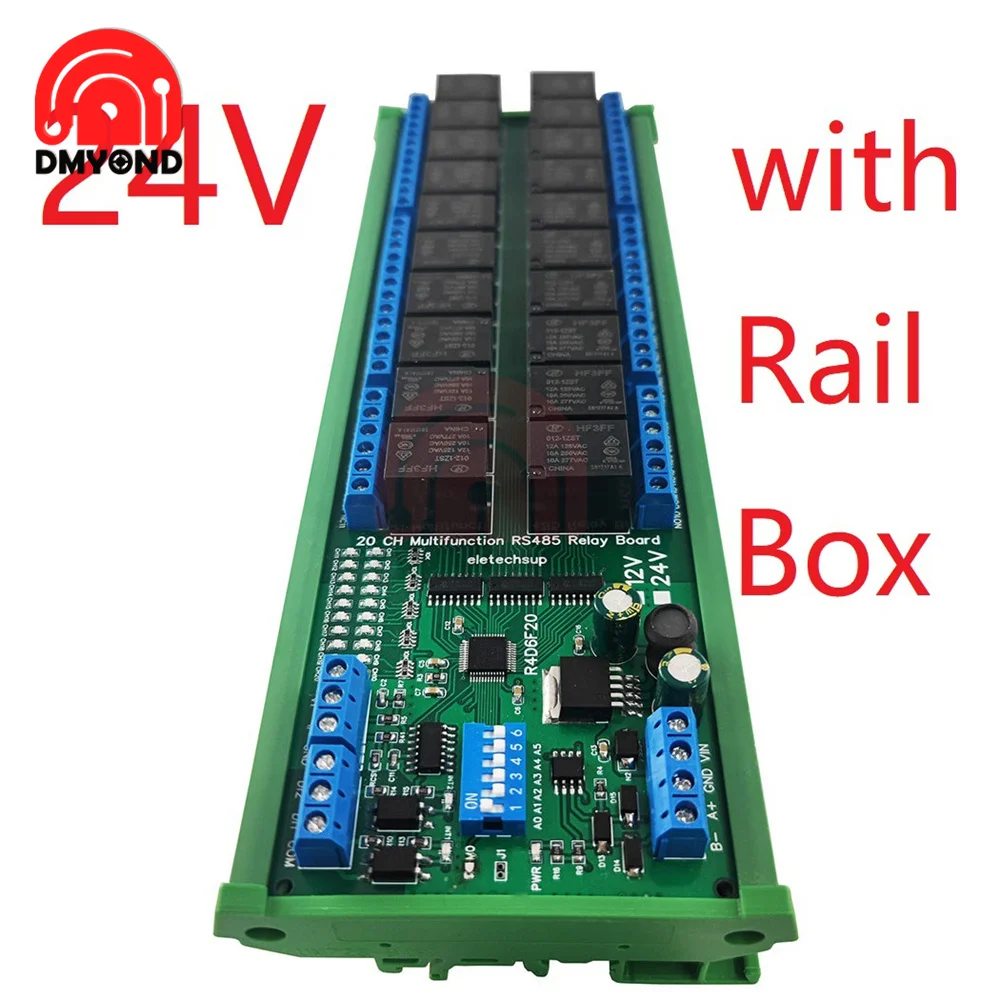

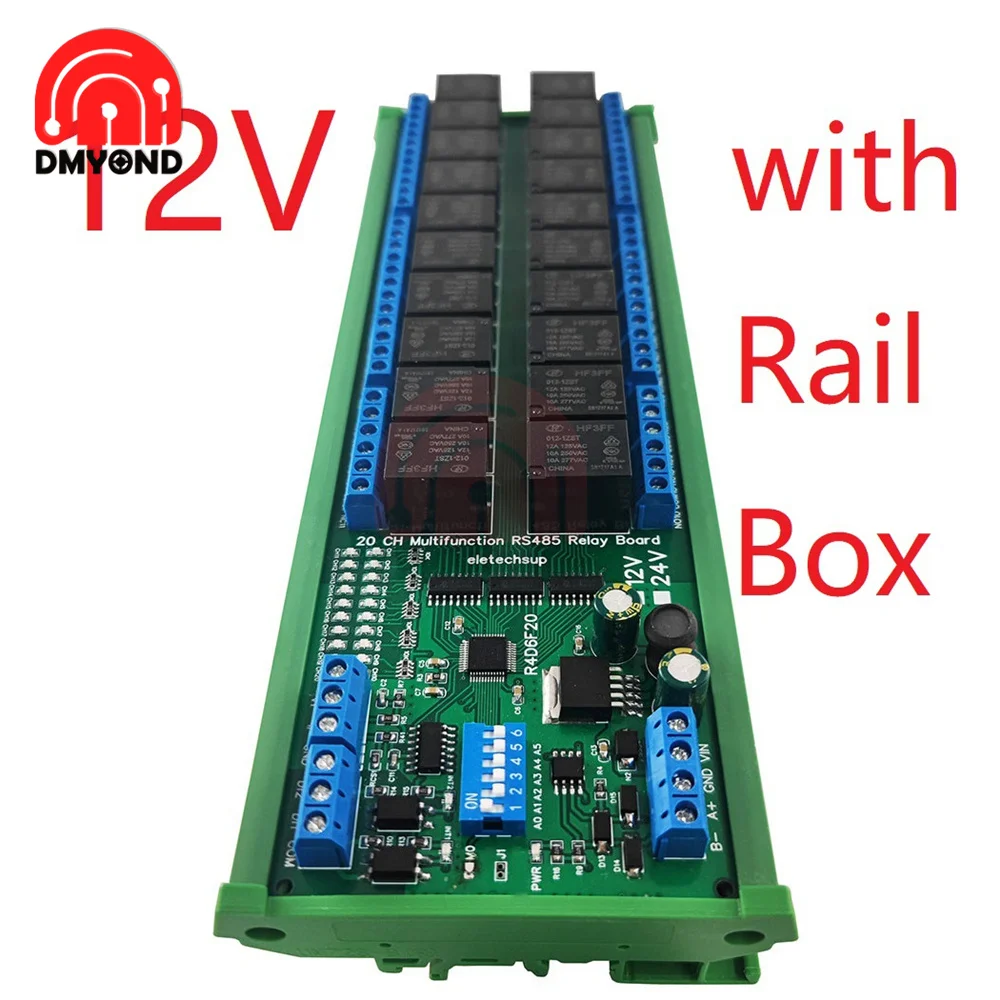

DINレールボックスのパラメータ：

商品型番：UM72

色：緑

幅：適用可能なプリント基板幅UM72（72mm）

断熱等級：難燃性VO等級

バックプレーンの長さ：239mmのPCB基板に適しています

正味重量：160g

取り付け：DIN35およびC45レール

応用：

PLC入出力拡張ボード

スマートホーム、ホームオートメーション、より賢い住まい。

PTCカメラ

セキュリティ監視

認識システム

IPカメラ

LEDライトドライバー

自動カーテン制御

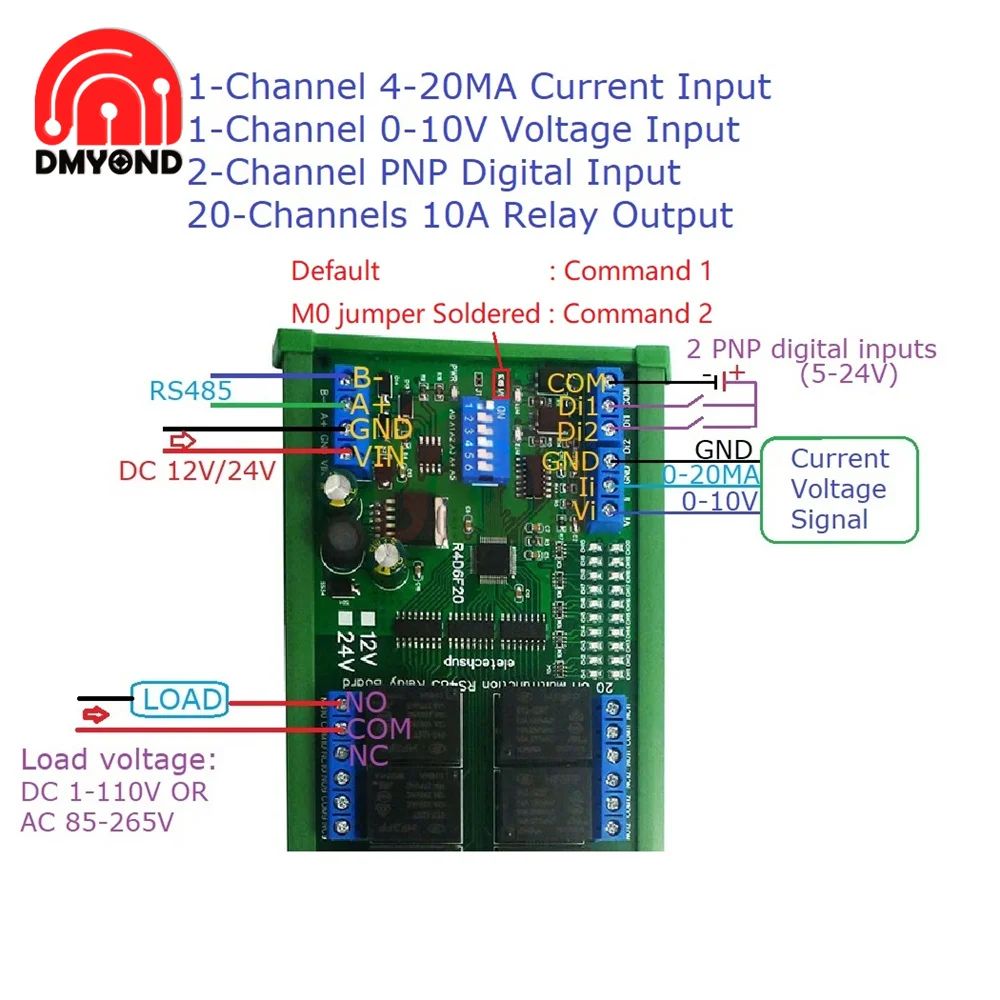

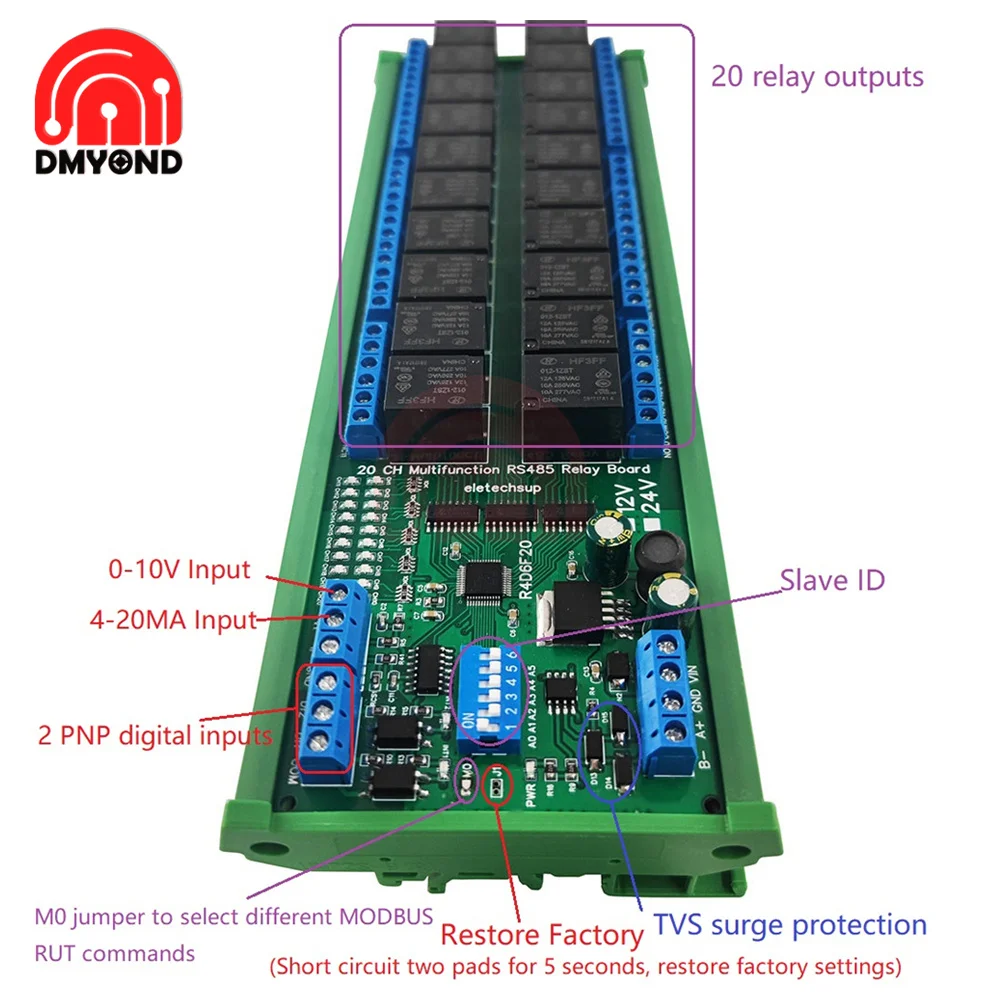

配線図：

II：1チャンネル4-20mA電流入力

Vi: 1チャンネル0-10V電圧入力

Di1/Di2: 2つのPNPデジタル入力

リレー：10Aリレー出力×20

パッケージ一覧：

1*DC12V/24V 20チャンネル多機能PLC IO拡張ボード
