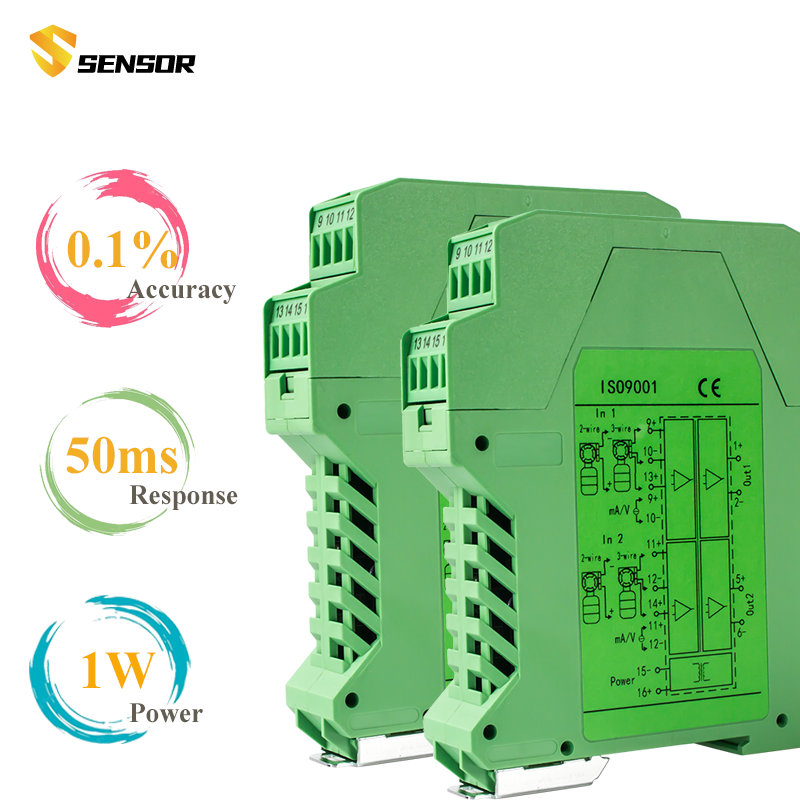

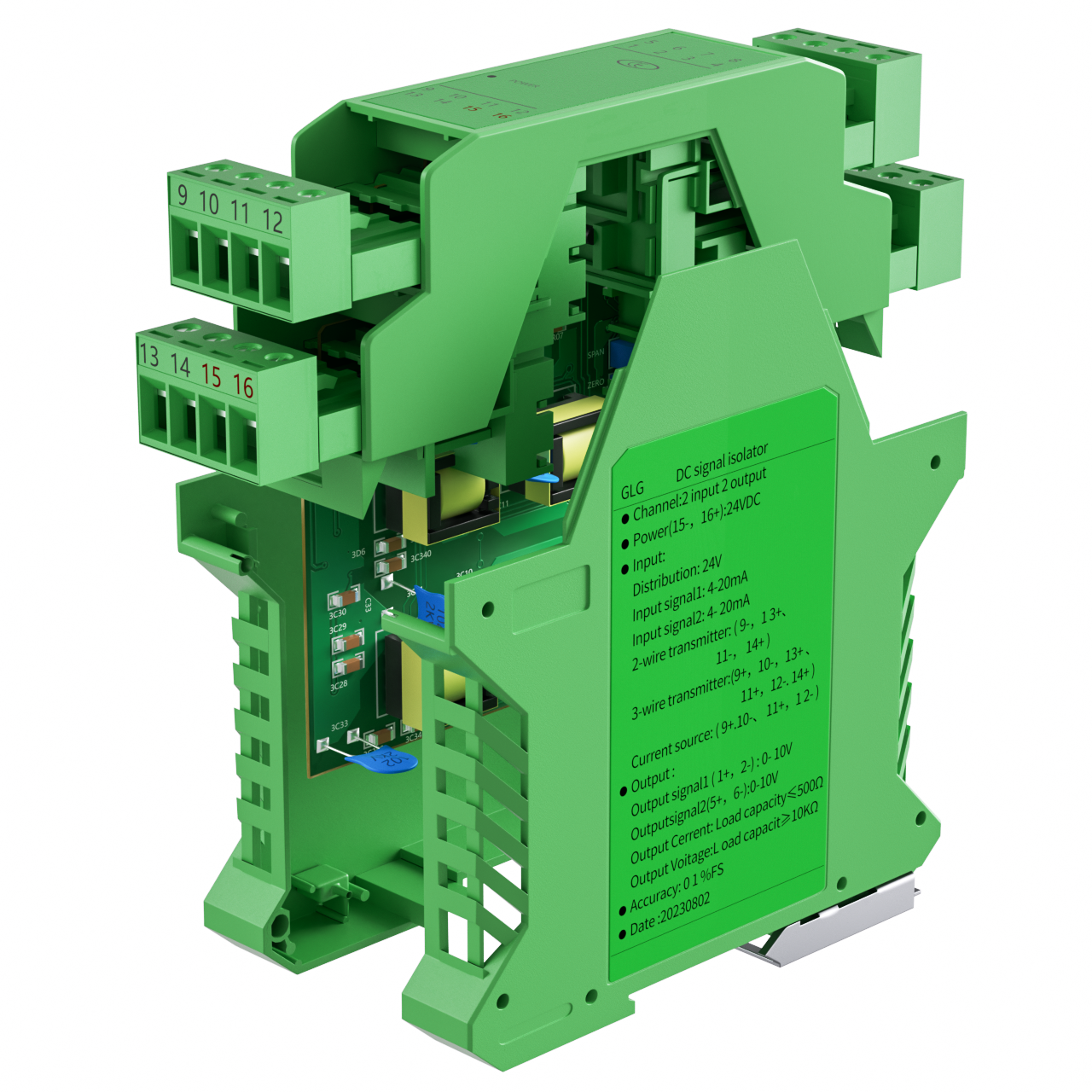

アナログ DC 信号絶縁トランスミッタ 0-10v 4-20mA アナログ信号アイソレータマルチ入力出力ガルバニック信号絶縁コンバータ
導入：
<1>. GLG signal isolator provides isolated power distribution power supply for transmitter, meanwhile it isolates and converts the current signal to control room,PLC and DCS etc.
<2>. 入力端子は電流源、2線式、3線式共用です。内部に高効率の磁電絶縁技術を採用することにより、入力、出力、電源が相互に絶縁されています。
<3>. DC 24V or AC 220V power supply. 標準の 35mm DIN レール独立取り付け。

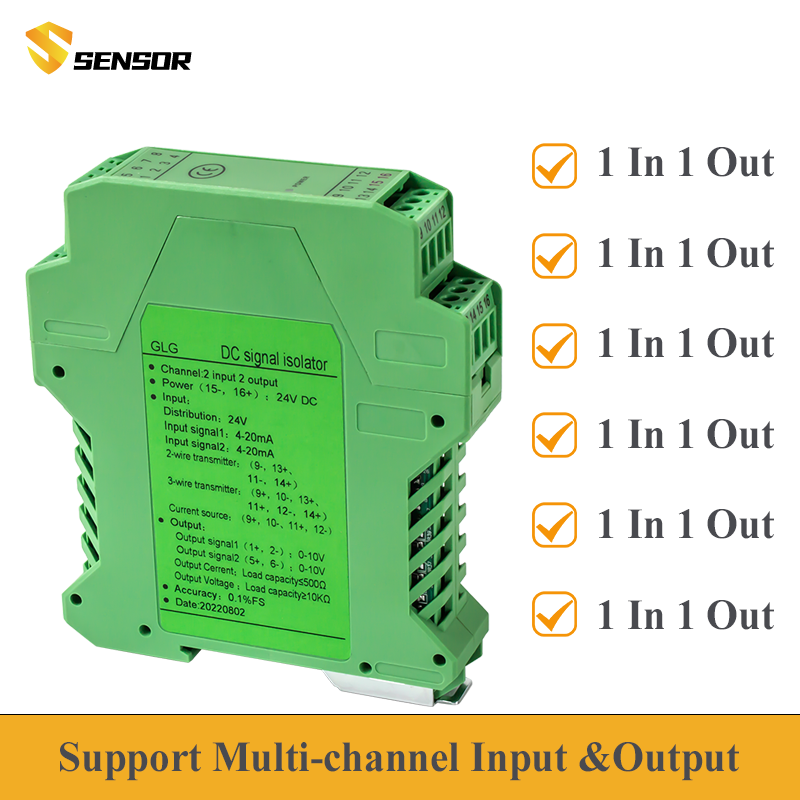

<4>. GLG6種類のチャンネルがあり、1 in / 1 out、1 in / 2 out、1 in / 3 out、1 in / 4 out、2 in / 2 out、2 in / 4 out、入力および出力信号はカスタマイズできます。
特徴：
高精度
高い直線性
標準 35mm DIN レール取り付け、強力な汎用性
強力な耐干渉性
パラメータはカスタマイズ可能
技術パラメータ:
電源 | |
電源 | DC24V、±10%またはAC85-265V |
消費電流 | ≤50mA（1 in 1 out、24V電源、出力20mA）; |
≤70mA（1入力2出力、24V電源、出力20mA）; | |
≤100mA（2入力2出力、24V電源、出力20mA）; | |
入力 | |
入力信号 | 4-20mA;0-20mA;0-10mA;0-5V;0-10V;1-5V;カスタマイズされた |
入力負担 | 変流器CT≦0.2VA |
入力インピーダンス | ≤50Ω |
出力 | |
出力信号 | 4-20mA;0-20mA;0-10mA;0-5V;0-10V;1-5V;カスタマイズされた |
出力負荷抵抗 | RL≤500Ω(出力電流信号); RL≥10KΩ(出力電圧信号); |
出力リップル | ≤0.5%RO |
その他のパラメータ | |
正確さ | DC;±0.1%F.S. |
応答時間 | <10ms |
温度ドリフト | 0.005%F.S./℃ (-20℃～55℃) |
絶縁強度 | AC1500V/1min(入出力間) |
絶縁抵抗 | ≧100MΩ(入出力間) |
過負荷容量 | 2倍定格(連続)、10倍定格(10秒)に耐える |
使用温度 | -20℃～55℃/ |
保管温度 | -20℃～70℃/ |
