Keyestudio Raspberry Pi Pico IOシールド拡張ボード（Raspberry Pi Pico開発ボード用DIYキット、電子工作プロジェクト向け）

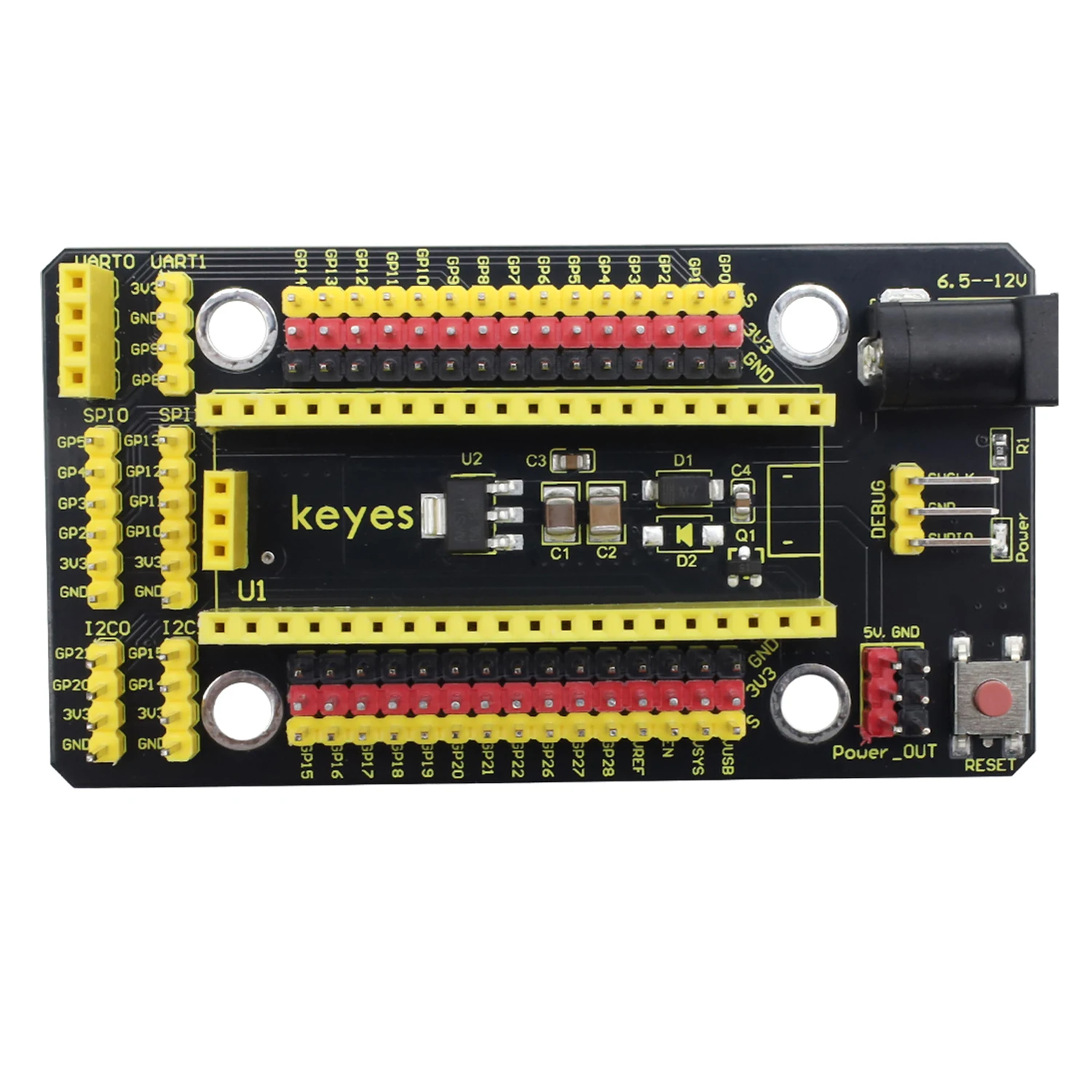

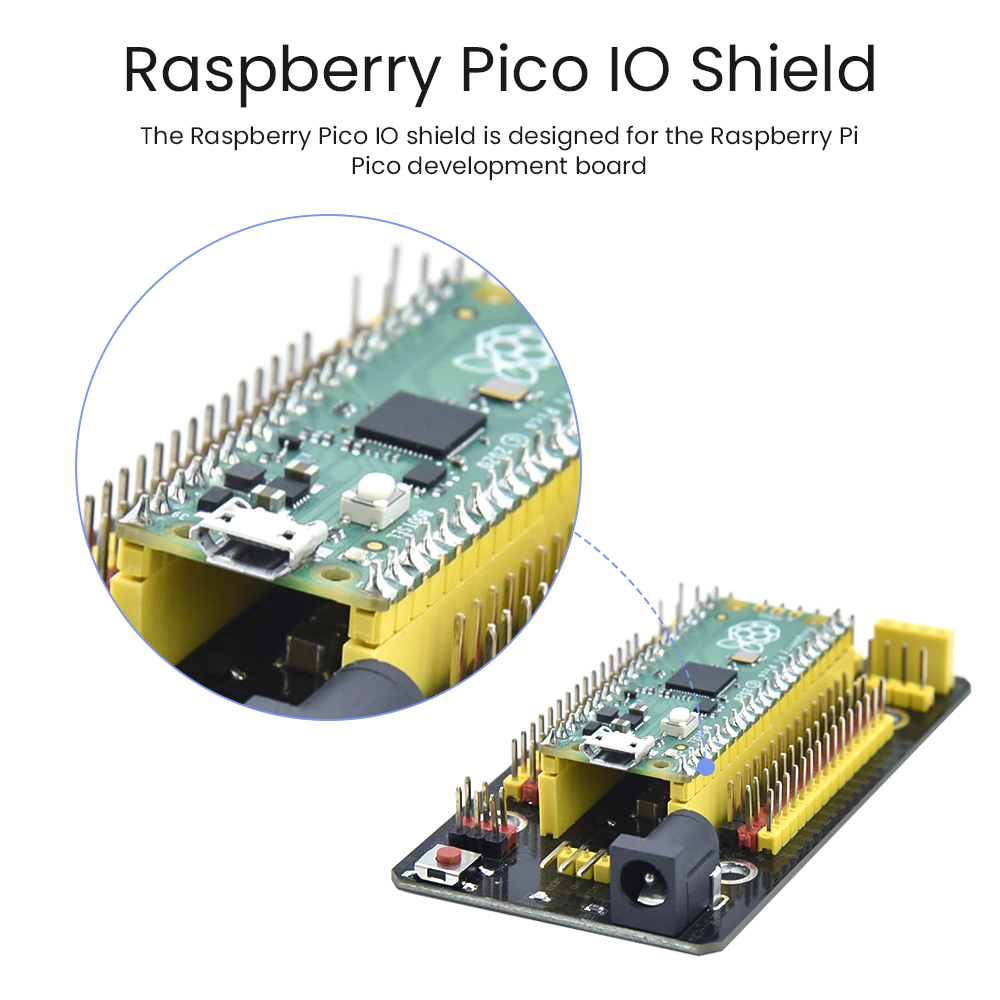

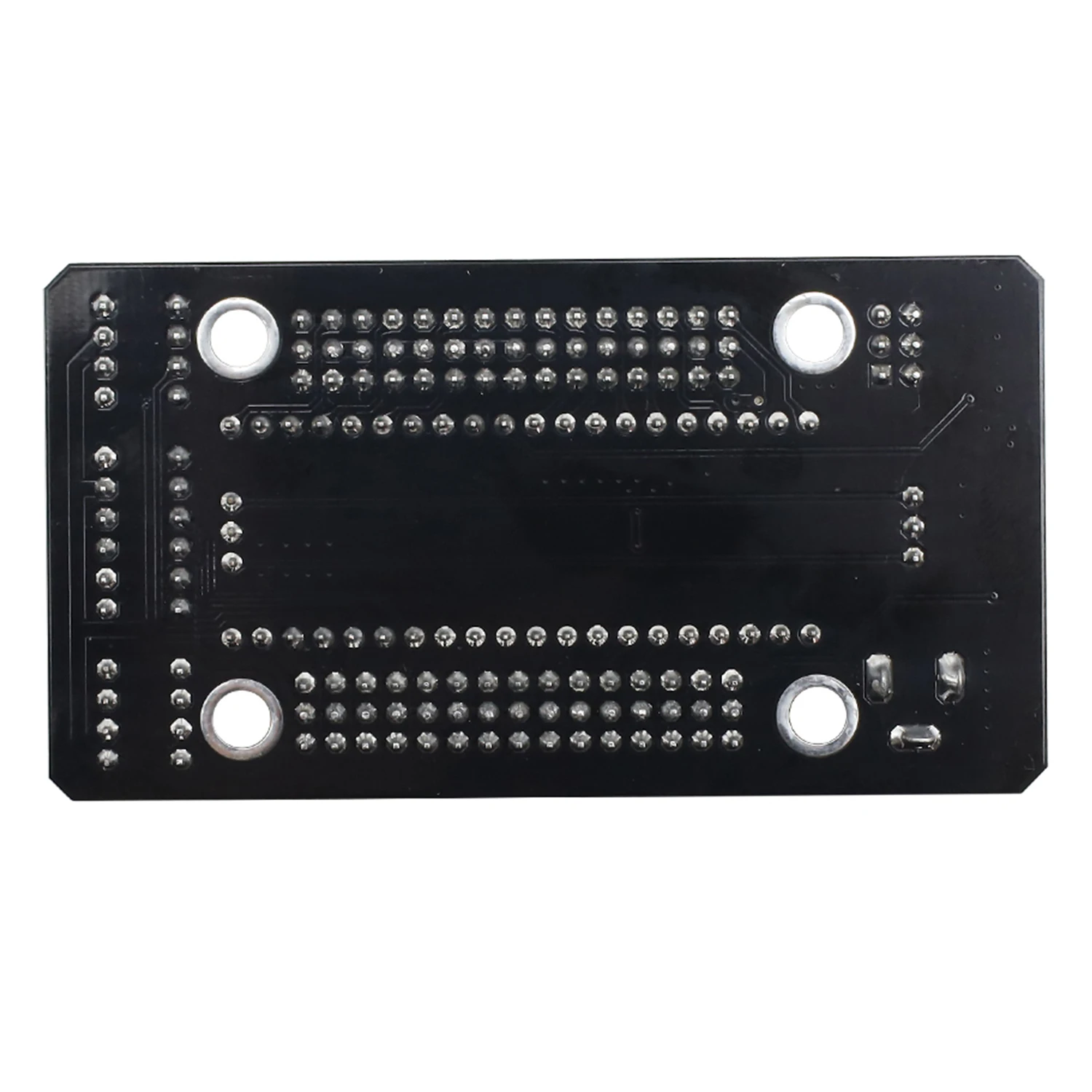

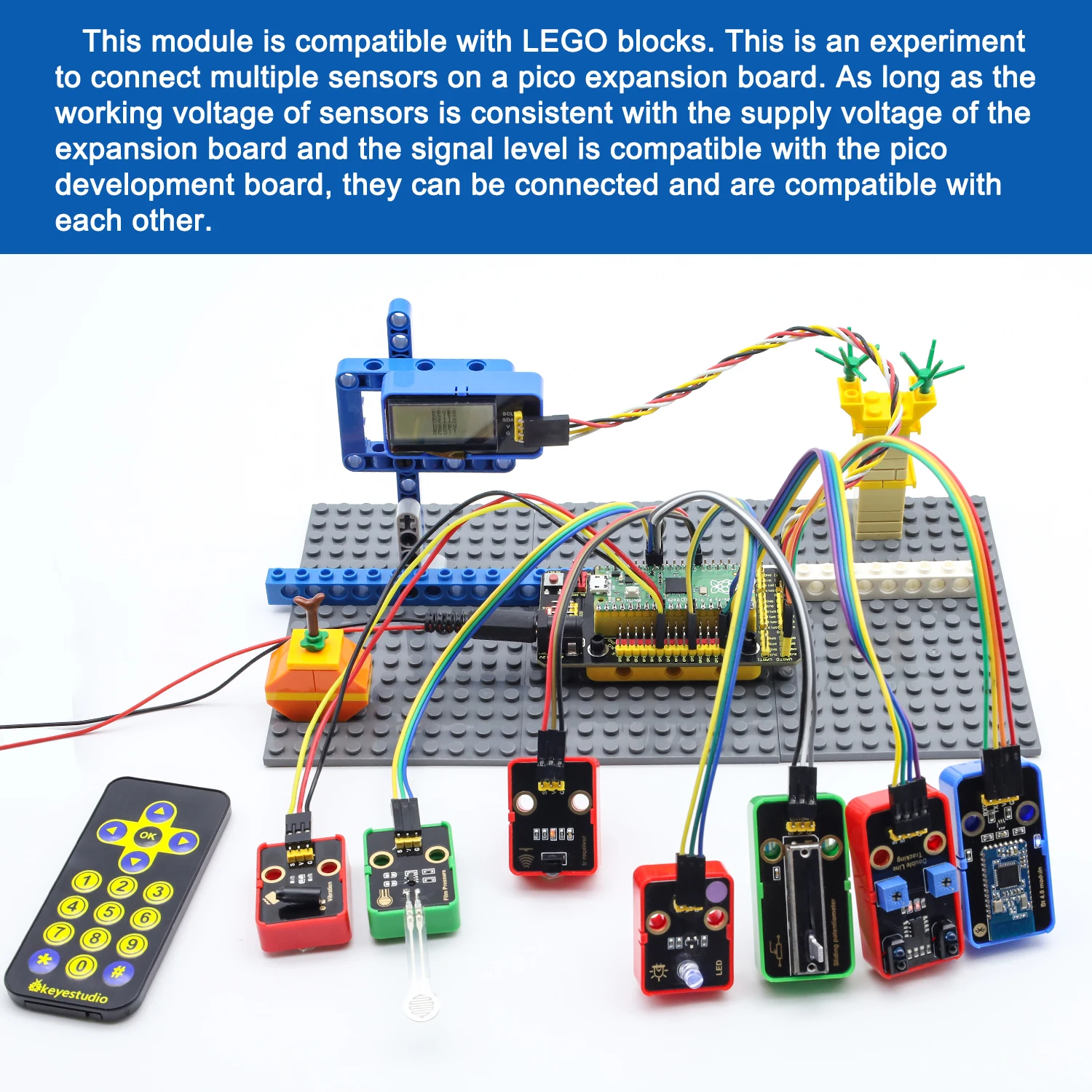

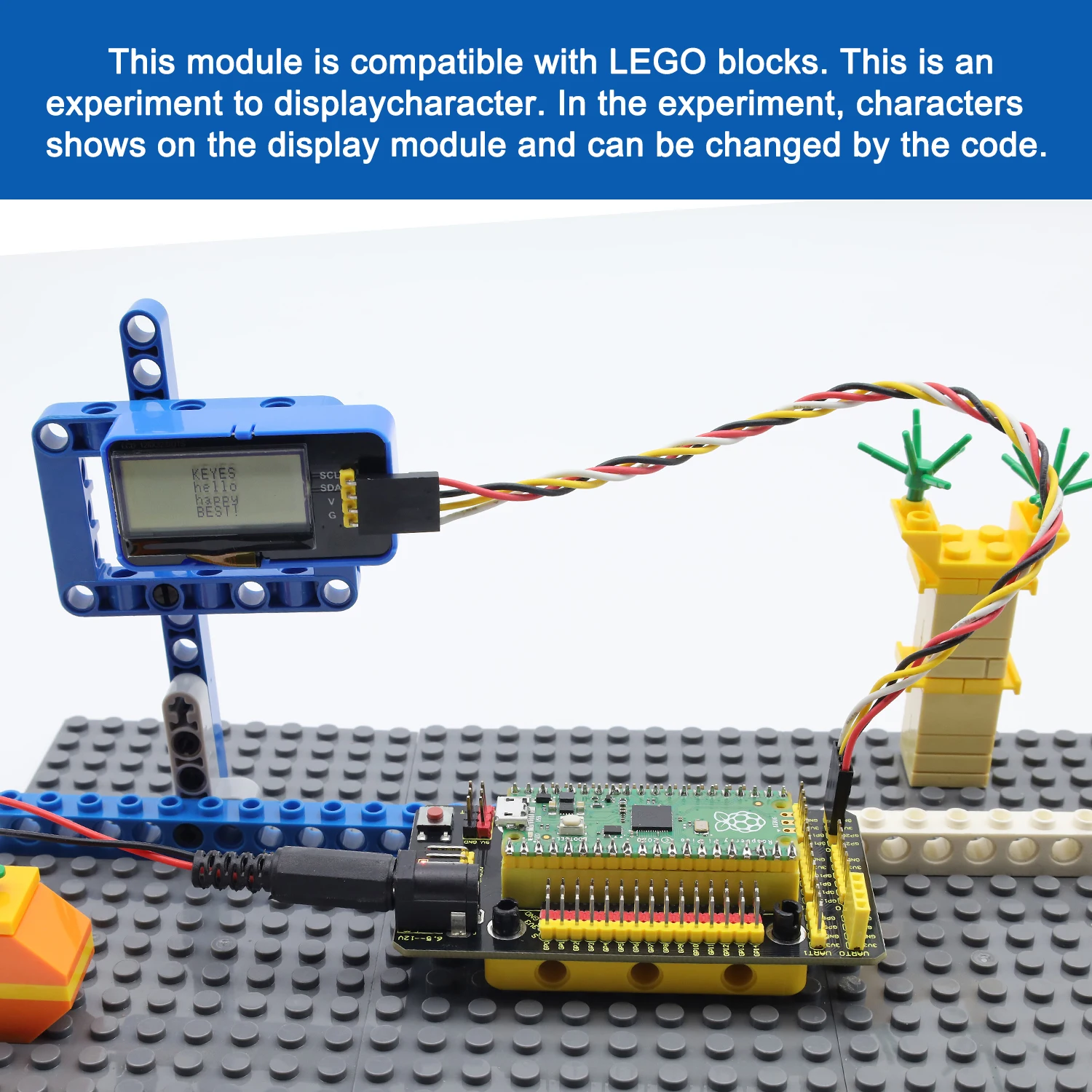

Keyestudio Raspberry Pico IOシールドは、はんだ付け不要でRaspberry Pi Pico開発ボード用に設計されています。2つのI2C、2つのUART、2つのSPI、3つのアナログIO、13のデジタルIOといった通信ポートに加え、6.5～12Vの電源インターフェースも搭載しています。レゴブロックのような位置決め穴が内蔵されているため、複数のセンサーやモジュールを簡単に配線でき、機能を大幅に拡張できます。
パラメータ

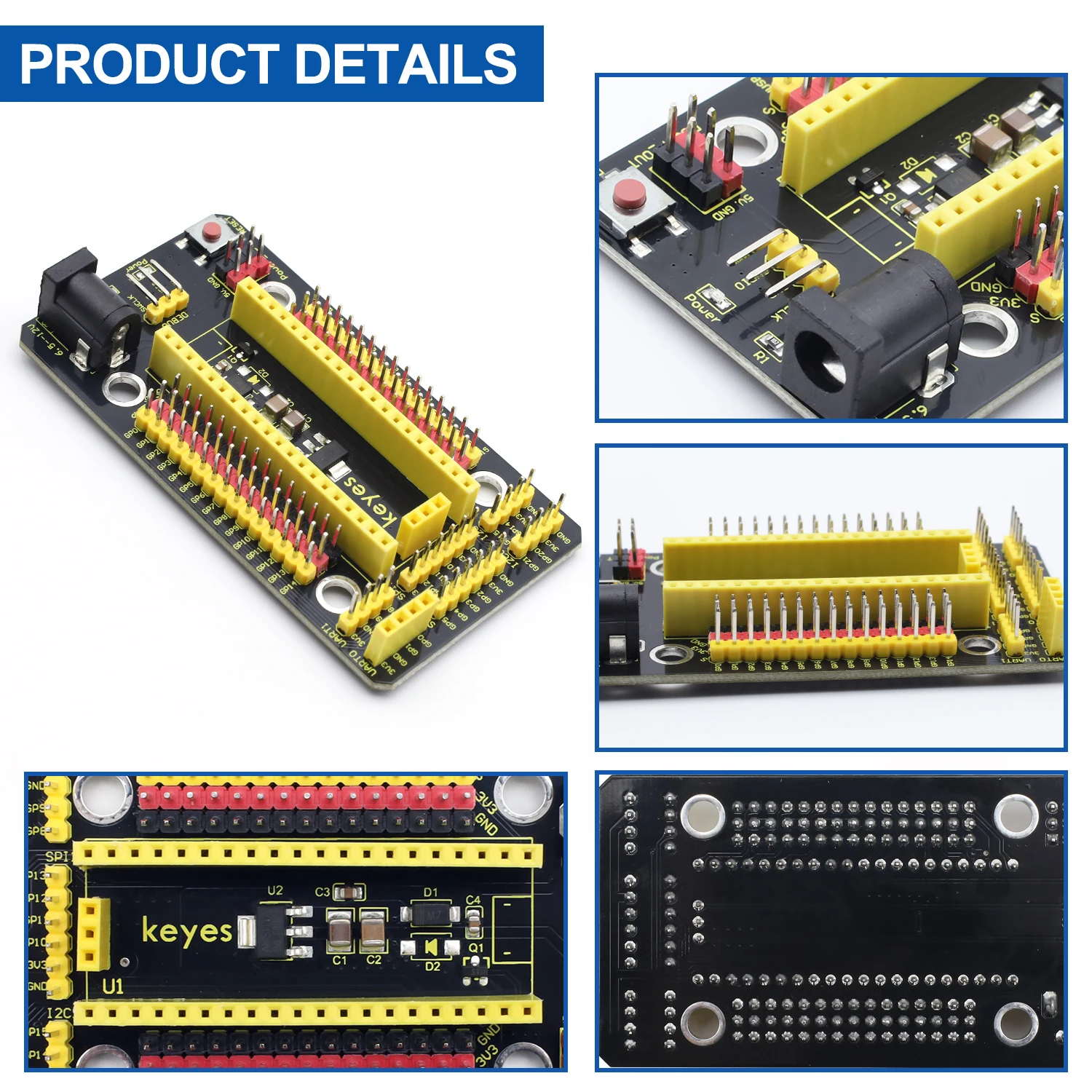

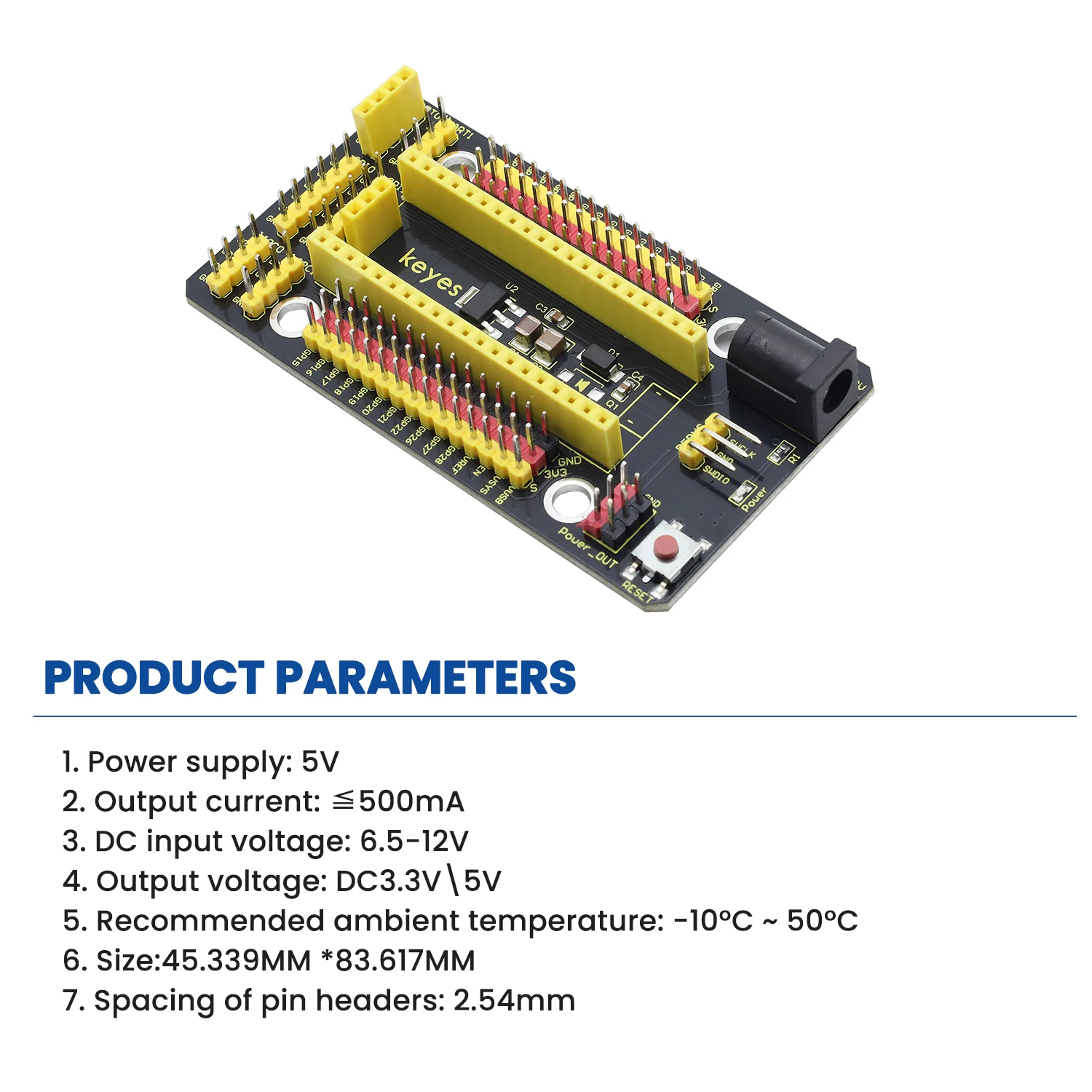

電源電圧：5V
出力電流：≦500mA
DC入力電圧：6.5～12V
出力電圧：DC3.3V/5V
推奨周囲温度：-10℃～50℃

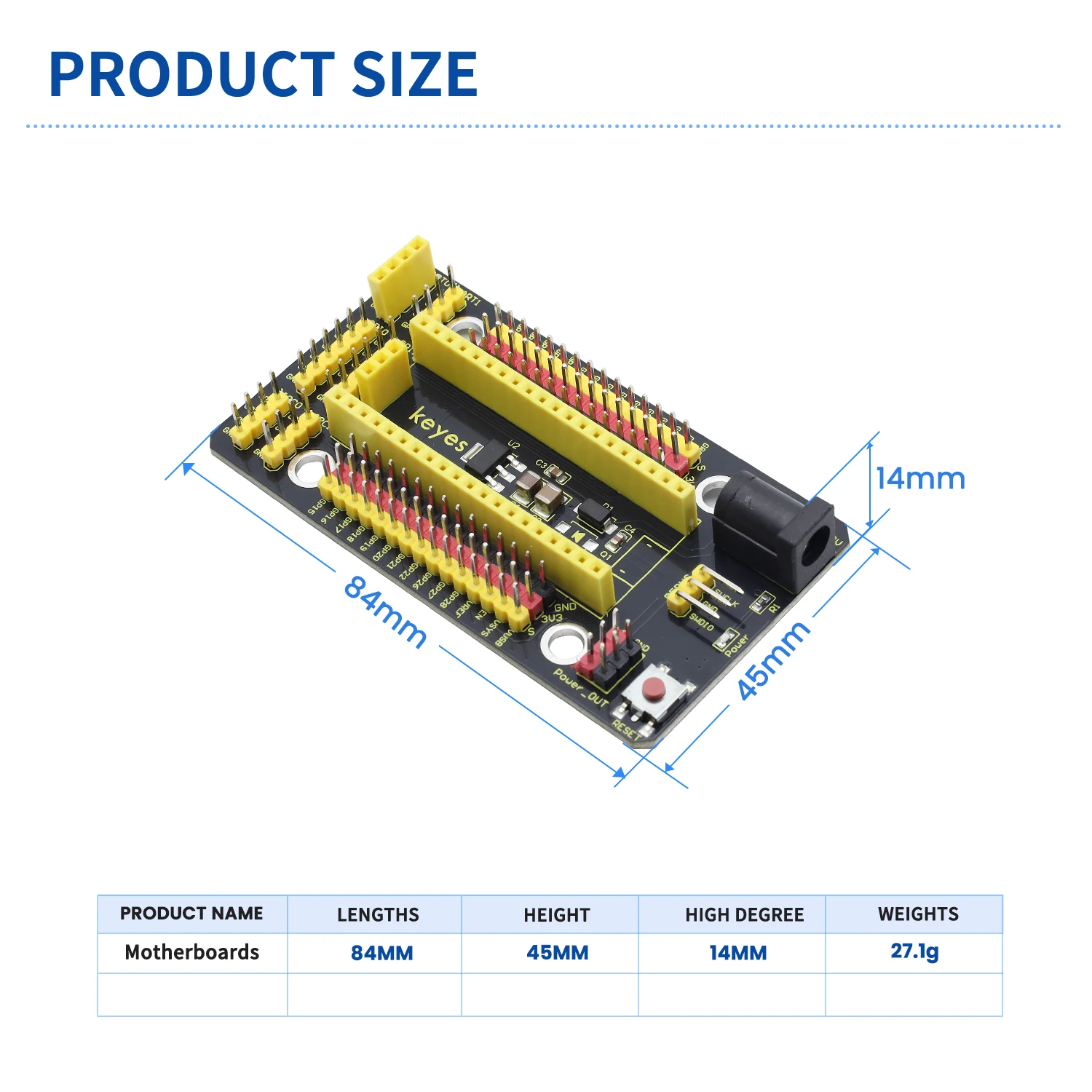

サイズ：45.339mm×83.617mm
ピンヘッダーの間隔：2.54mm

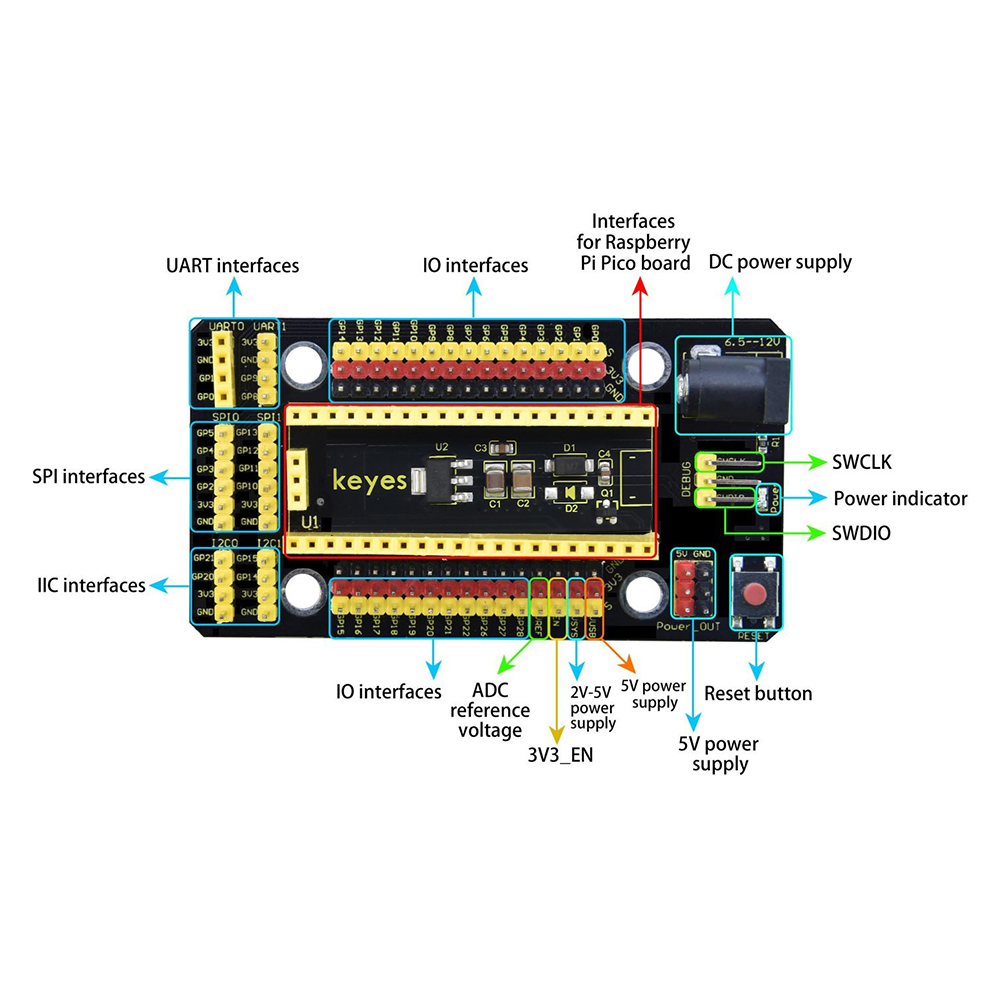

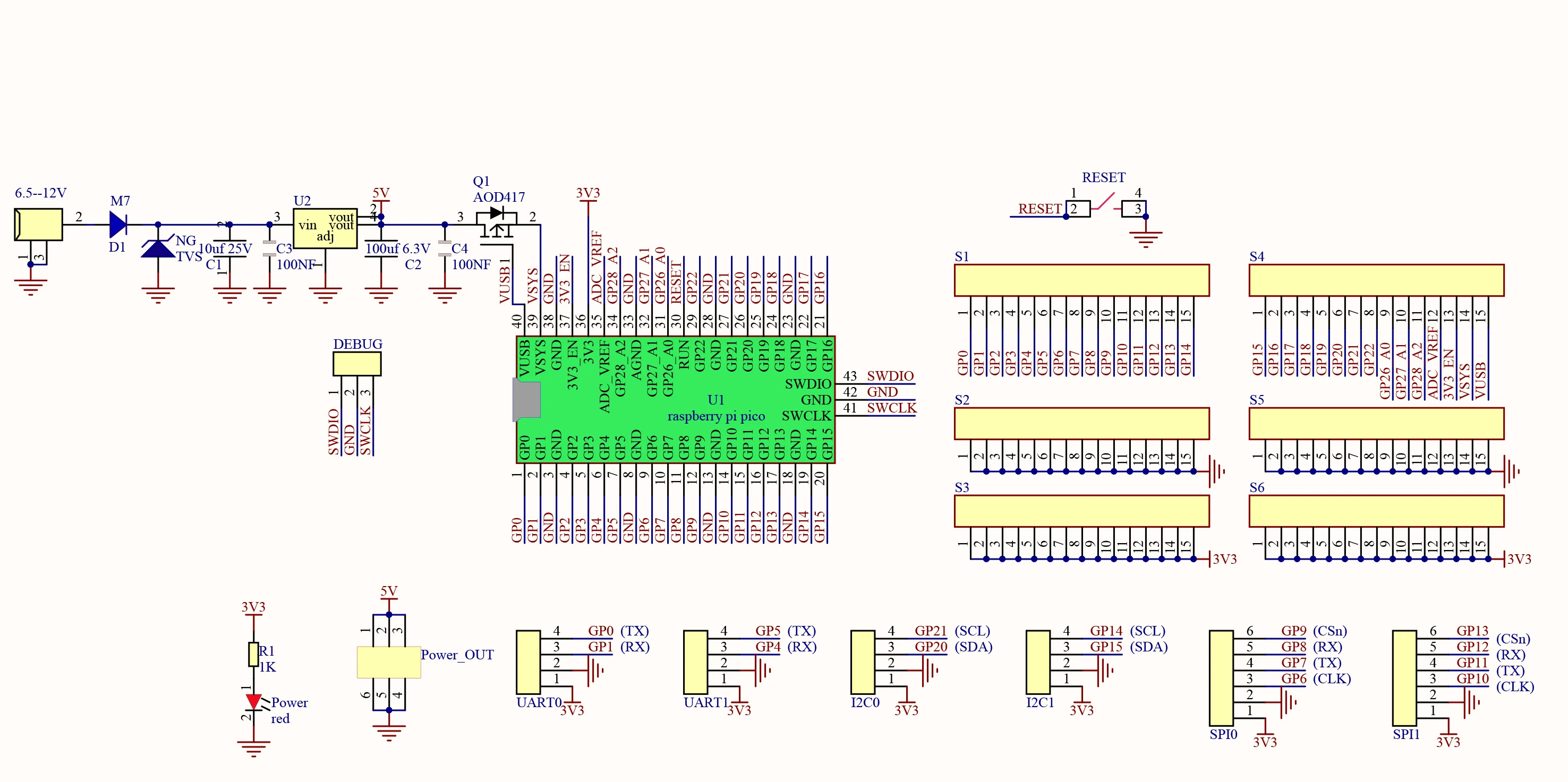

ピン

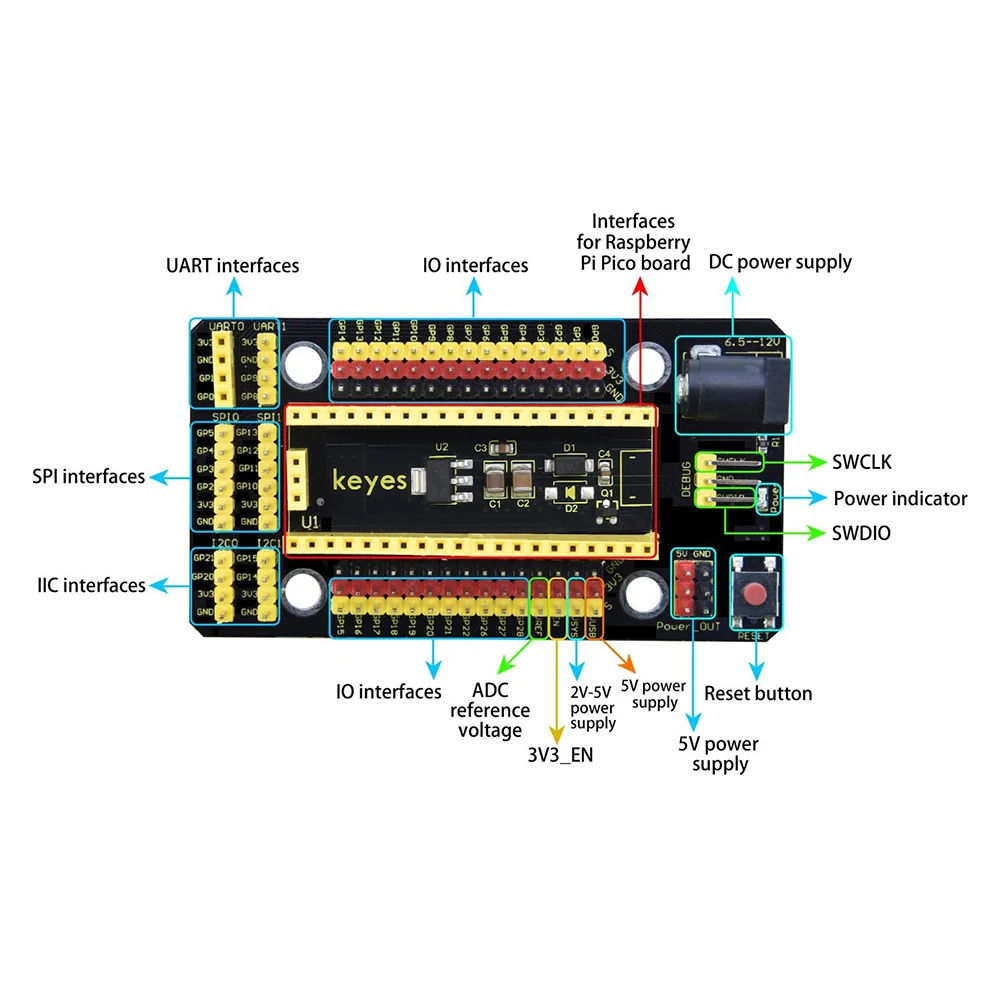

デジタル入出力×13：GP2、GP3、GP12～GP22
アナログ入出力×3：GP26、GP27、GP28
UART x 2: UART0、UART1
I2C x 2: I2C0、I2C1
SPI x 2: SPI0、SPI1
電源インターフェース：6.5～12V
GPIOピンは、以下に示すように、Pico開発ボードのRP2040チップに使用されます。
GPIO29: ADCモード(ADC3)の場合、VSYS/3を測定します。
GPIO25: ユーザーのLEDに接続されています
GPIO24: VBUSセンシング - VBUSが存在する場合はハイレベル、存在しない場合はローレベル
GPIO23: オンボードSMPSチップ制御ピン
Picoボードには、26個のGPIOピン（GP0～GP22、GP26_A0、GP27_A1、GP28_A2）と7個のGNDピンに加えて、以下の7個の物理ピンがあります。
PIN40: VBUS(5V)
PIN39: VSYS(2~5V)
PIN37: 3V3_EN（オンボードSMPSチップ有効化）
PIN36: 3V3(3.3V)
PIN35: ADC_VREF(ADC)
PIN33: AGND（アナログ）
PIN30: RUN(Picoの起動/禁止)
