Seeed CAN-BUS Shield V2 バス拡張ボード IIC I2C および UART Arduino mega2560 R3 UNO mcp2515 CANバス用
製品詳細
特徴
CAN V2.0Bを最大1Mb/sで実装
工業規格9ピンサブDコネクタ
OBD-IIとCANの標準ピン配列を選択可能。

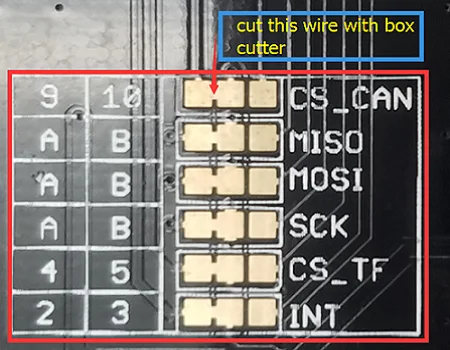

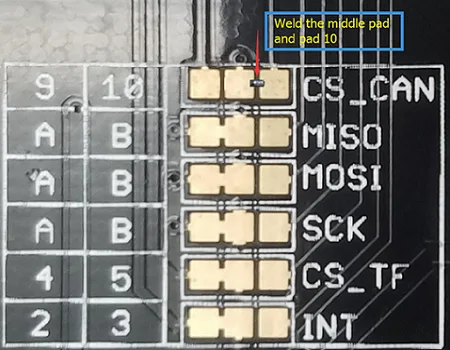

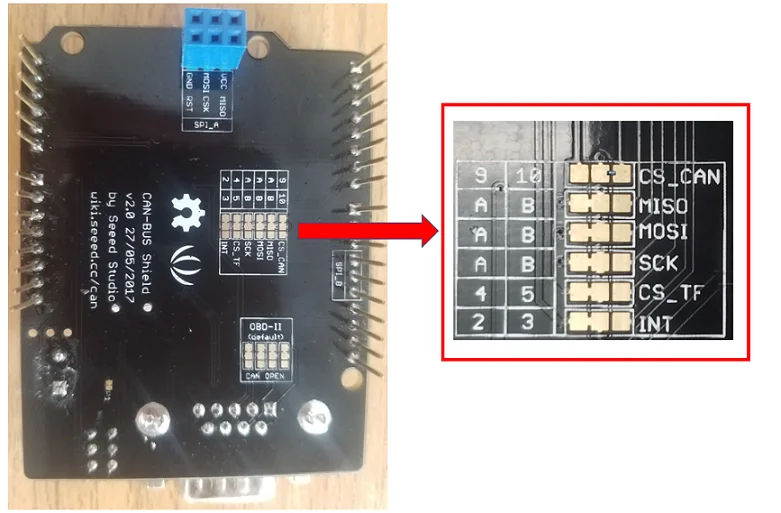

交換可能なチップセレクトピン
TFカードスロット用の交換可能なCSピン
変更可能なINTピン
CAN_HとCAN_Lを簡単に接続できるネジ式端子
Arduino Uno用ピンヘッダー
マイクロSDカードホルダー
Groveコネクタ2個（I2CおよびUART）
SPIインターフェース、最大10MHz
標準（11ビット）および拡張（29ビット）データとリモートフレーム
優先順位付きメッセージ格納機能を備えた2つの受信バッファ
説明

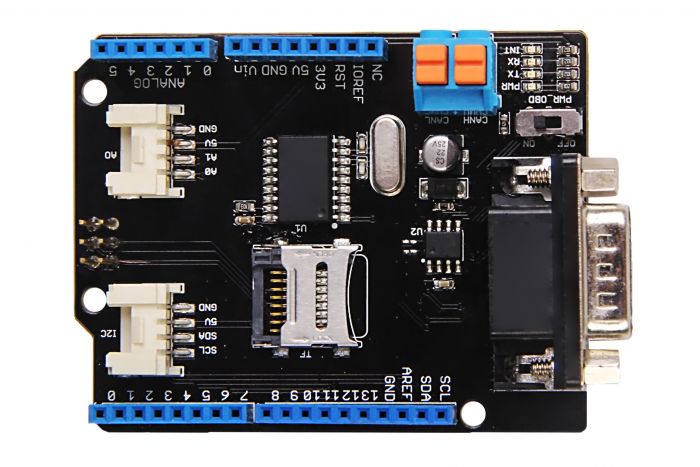

CAN BUSとArduinoを使えば、車両のハッキングが簡単になります！CAN-BUSシールドは、SPIインターフェースを備えたMCP2515 CAN-BUSコントローラとMCP2551 CANトランシーバを採用し、Arduino/SeeeduinoにCAN-BUS機能を提供します。CAN-BUSシールドを使えば、Arduinoボードを使って簡単に車とやり取りできます。
CANバスは、長距離伝送が可能で、通信速度が中程度、信頼性が高いことから、一般的な産業用バスとして広く利用されています。現代の工作機械や自動車の診断バスなどに搭載されています。

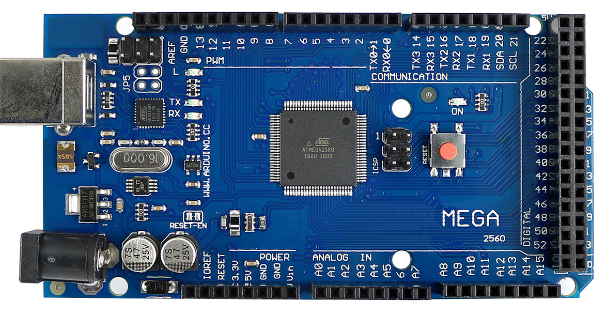

CAN-BUSシールドは、Arduino UNO（ATmega328）、Arduino Mega（ATmega1280/2560）、Arduino Leonardo（ATmega32U4）、およびLinkIt Oneと正常に動作します。その他のボードで使用したい場合は、詳細についてお問い合わせください。
Arduino Mega | アルドゥイーノ・レオナルド | |||
CANバスシールドV2 | 互換性がある | 互換性がある | 互換性がある | 互換性がある |

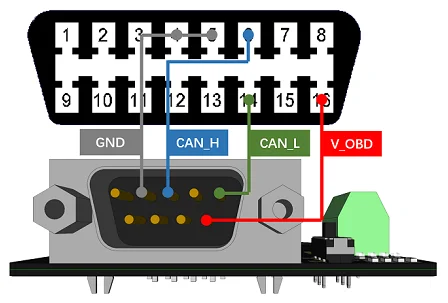

DB9&OBDii

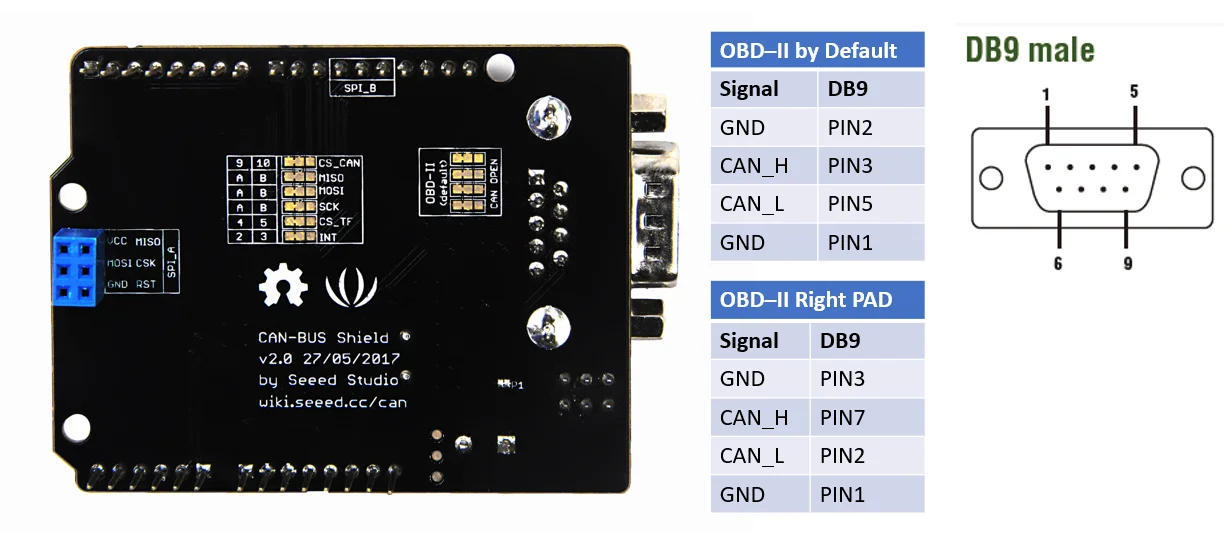

OBD-II デフォルトスケッチマップ

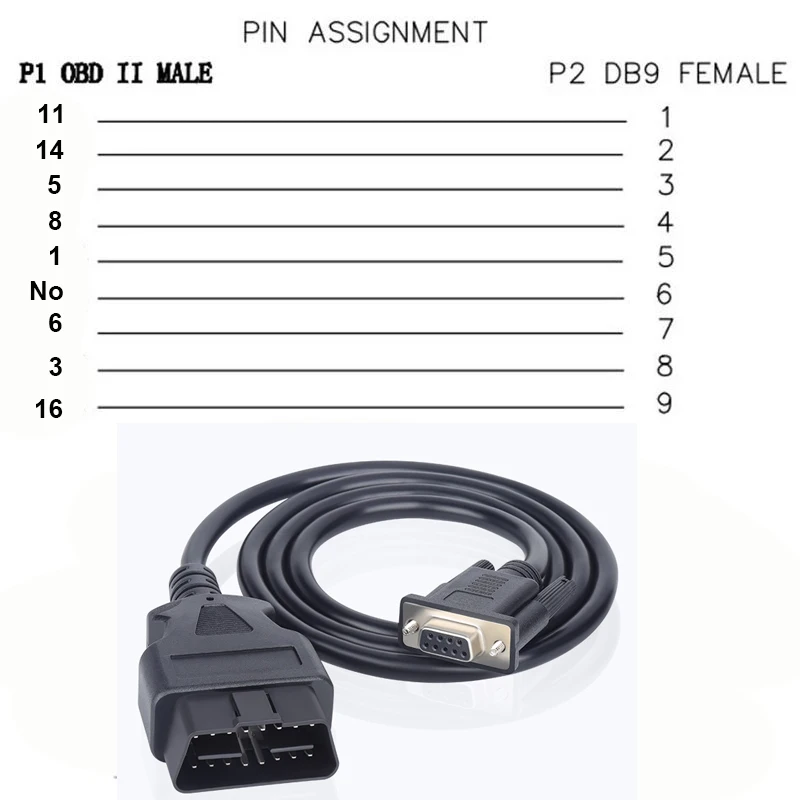

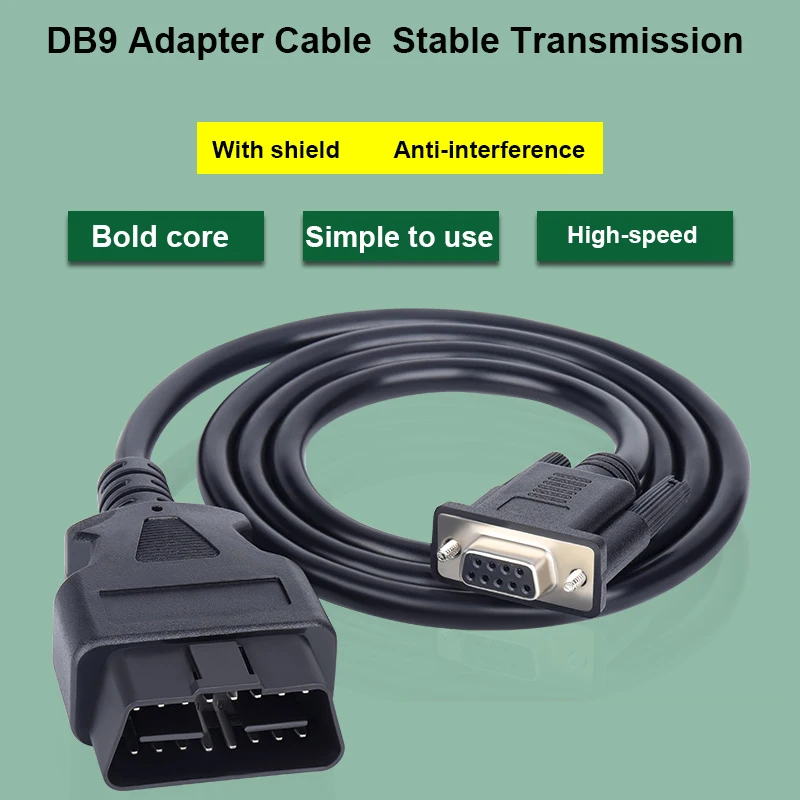

OBDケーブルのピン配置
