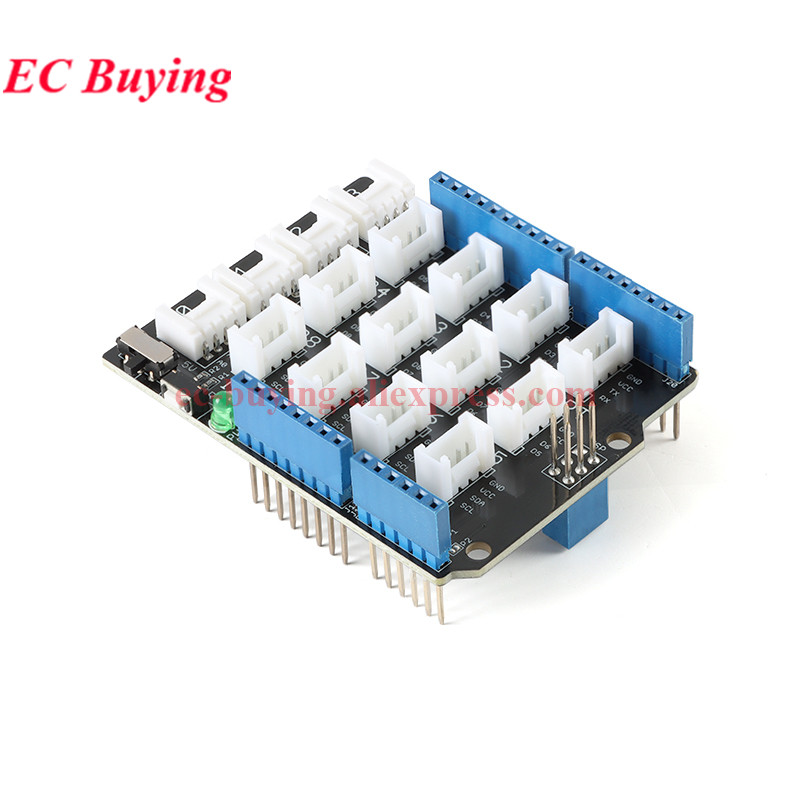

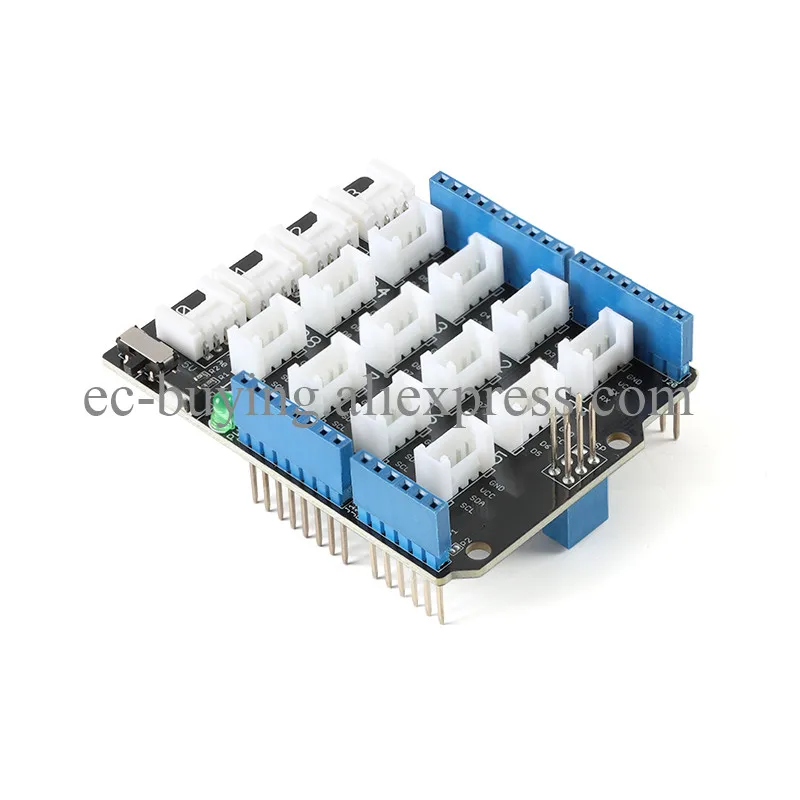

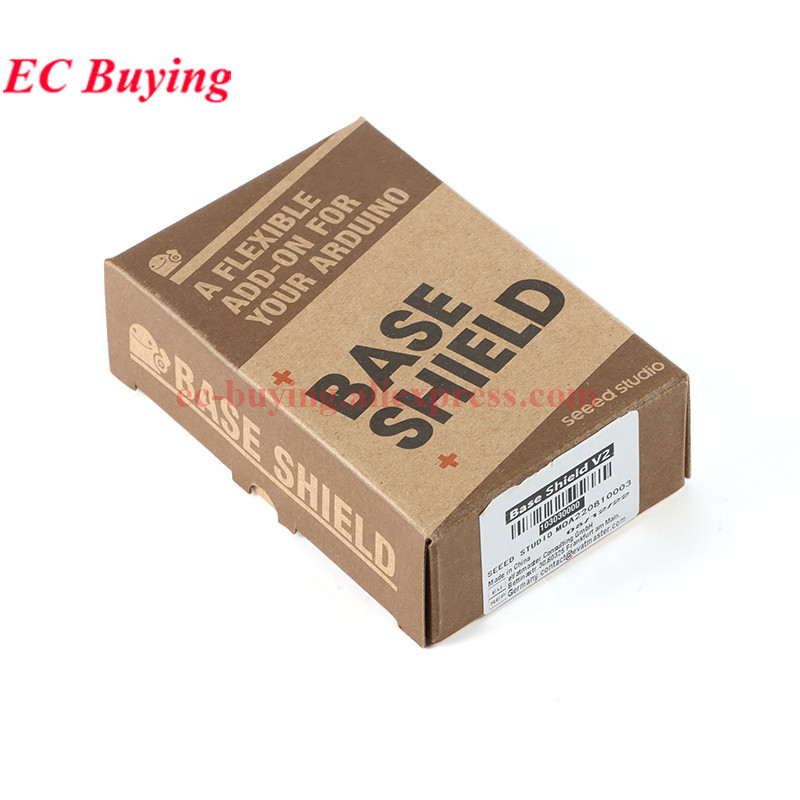

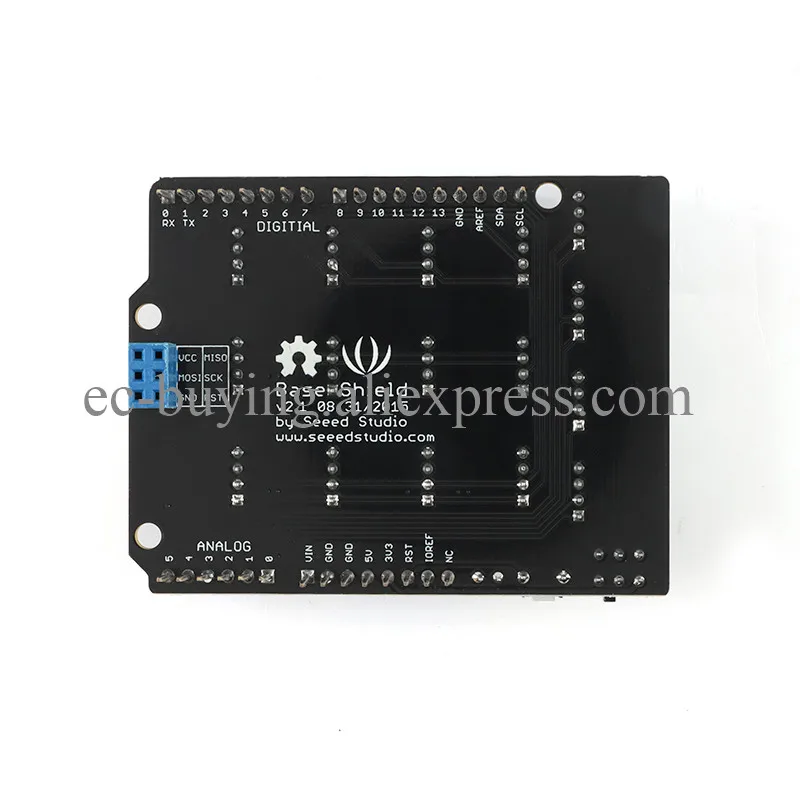

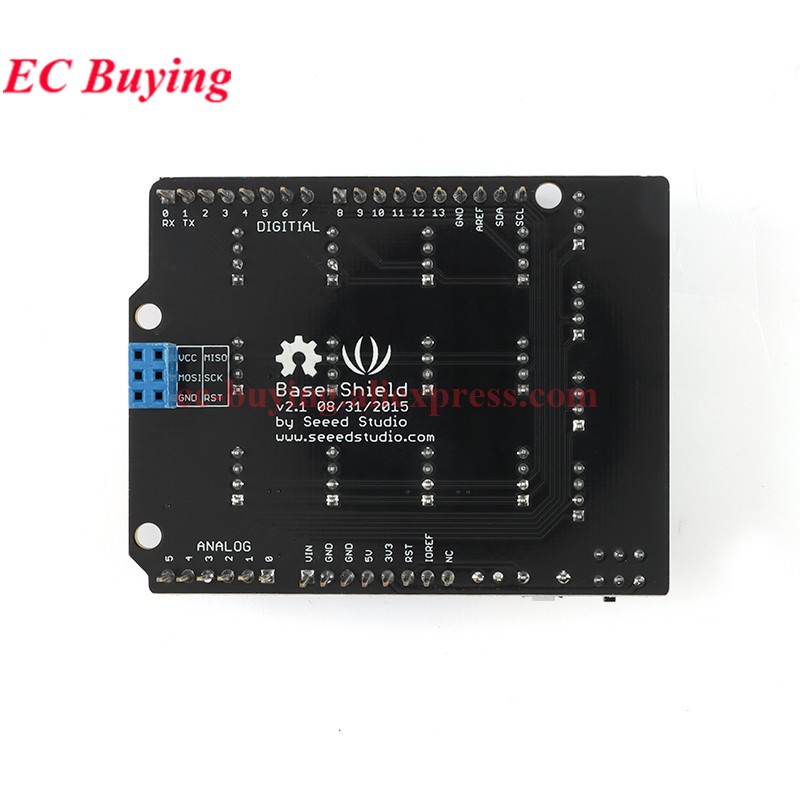

Arduino IO拡張ボード UNO R3/R4用 GroveベースシールドV2.0 センサーIO開発デモモジュール IIC I2C UART Groveインターフェース

Grove Base Shield V2.0 for Arduino Sensor Base Expansion Board IIC I2C UART Development Demo Board

製品詳細：

は、これまでで最も人気のある Arduino ボードですが、プロジェクトで多くのセンサーや LED が必要で、ジャンパー線がごちゃごちゃになってしまうと、イライラすることがあります。Base Shield は、Arduino ボードとの接続を簡単にし、ブレッドボードやジャンパー線を不要にします。16 個のオンボード Grove コネクタにより、300 種類以上の Grove モジュールに簡単に接続できます。Base Shield V2 のピン配置は、Arduino R3 と同じです。

特徴：

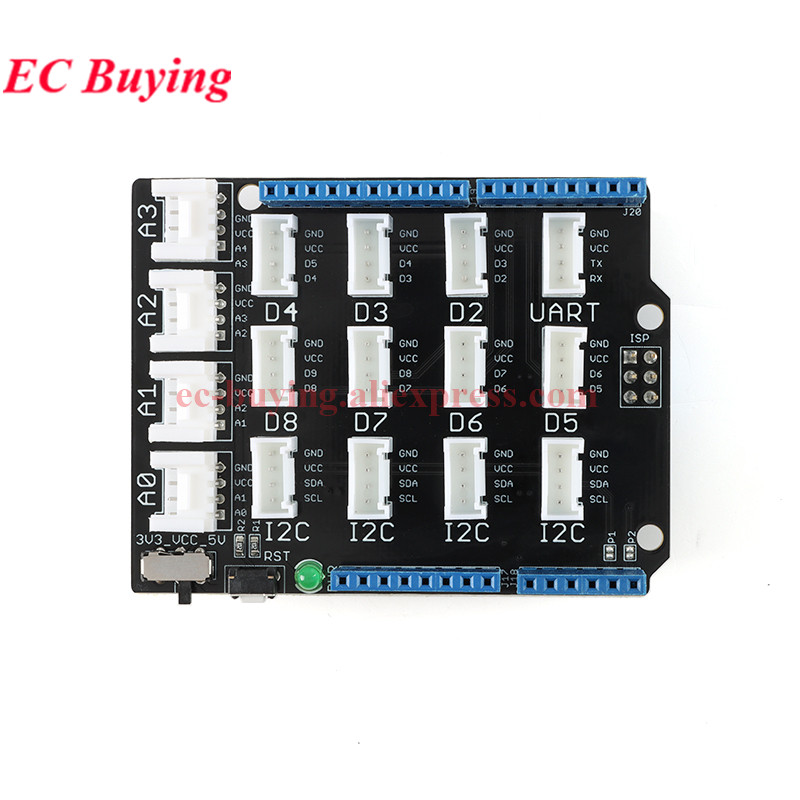

オンボードの Grove コネクタは 16 個あり、アナログ 4 個、デジタル 7 個、UART 1 個、I2C 4 個が含まれます。豊富な Grove コネクタの他に、ボード上には RST ボタン、電源状態を示す緑色の LED、ICSP ピン、トグルスイッチ、4 列のピン配置があります。RST ボタンと LED については説明する必要はありませんが、プロジェクトにとって非常に重要な以下の 2 つの機能については知っておく必要があります。

電源互換性：

Groveコネクタには4本のワイヤがあり、そのうちの1本がVCCです。しかし、すべてのマイクロコントローラメインボードが5Vの電源電圧を必要とするわけではなく、3.3Vしか必要としないボードもあります。そのため、Base Shield V2には電源トグルスイッチを追加し、このスイッチで使用しているマイクロコントローラメインボードに適した電圧を選択できるようにしました。

例えば、ArduinoとBase Shield V2を使用している場合は、スイッチを5Vの位置にしてください。Seeeduino ArchとBase Shield V2を使用している場合は、スイッチを3.3Vの位置にしてください。

ボード互換性：

Base Shield V2のピン配置はFor Arduino R3と同じですが、For ArduinoはBase Shield V2と互換性のあるボードではありません。ここでは、Base Shield V2で使用できることが確認されているボードをリストアップしました。
