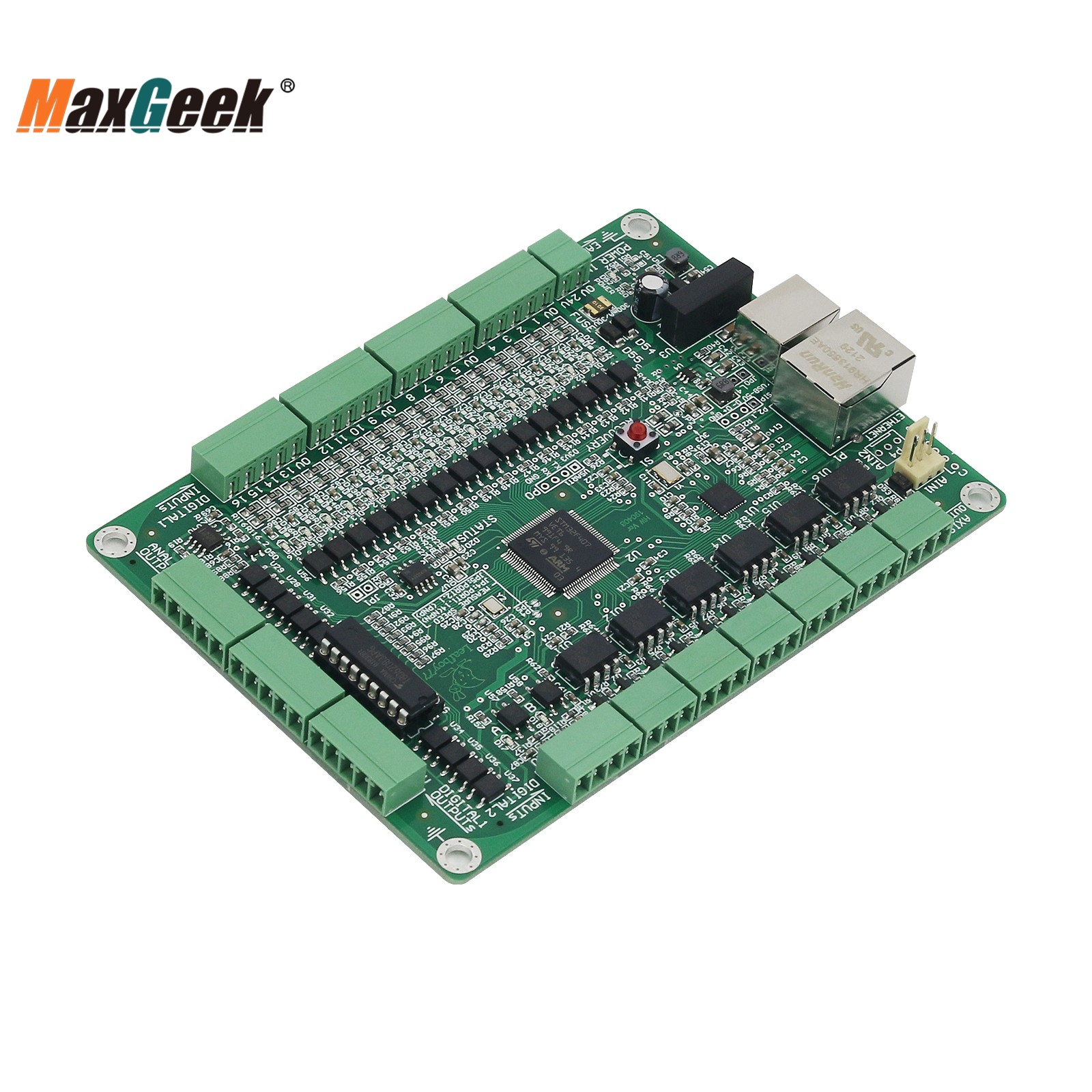

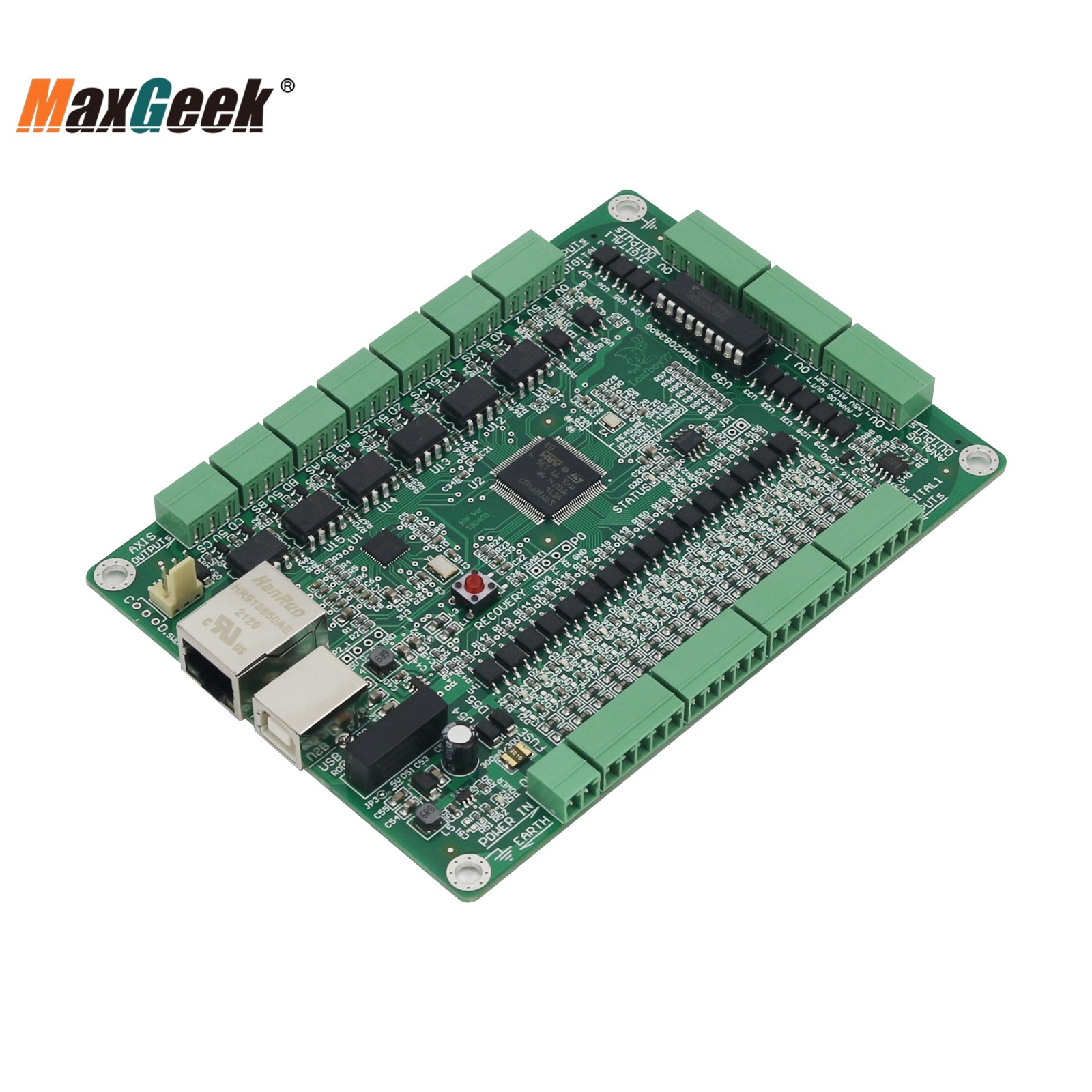

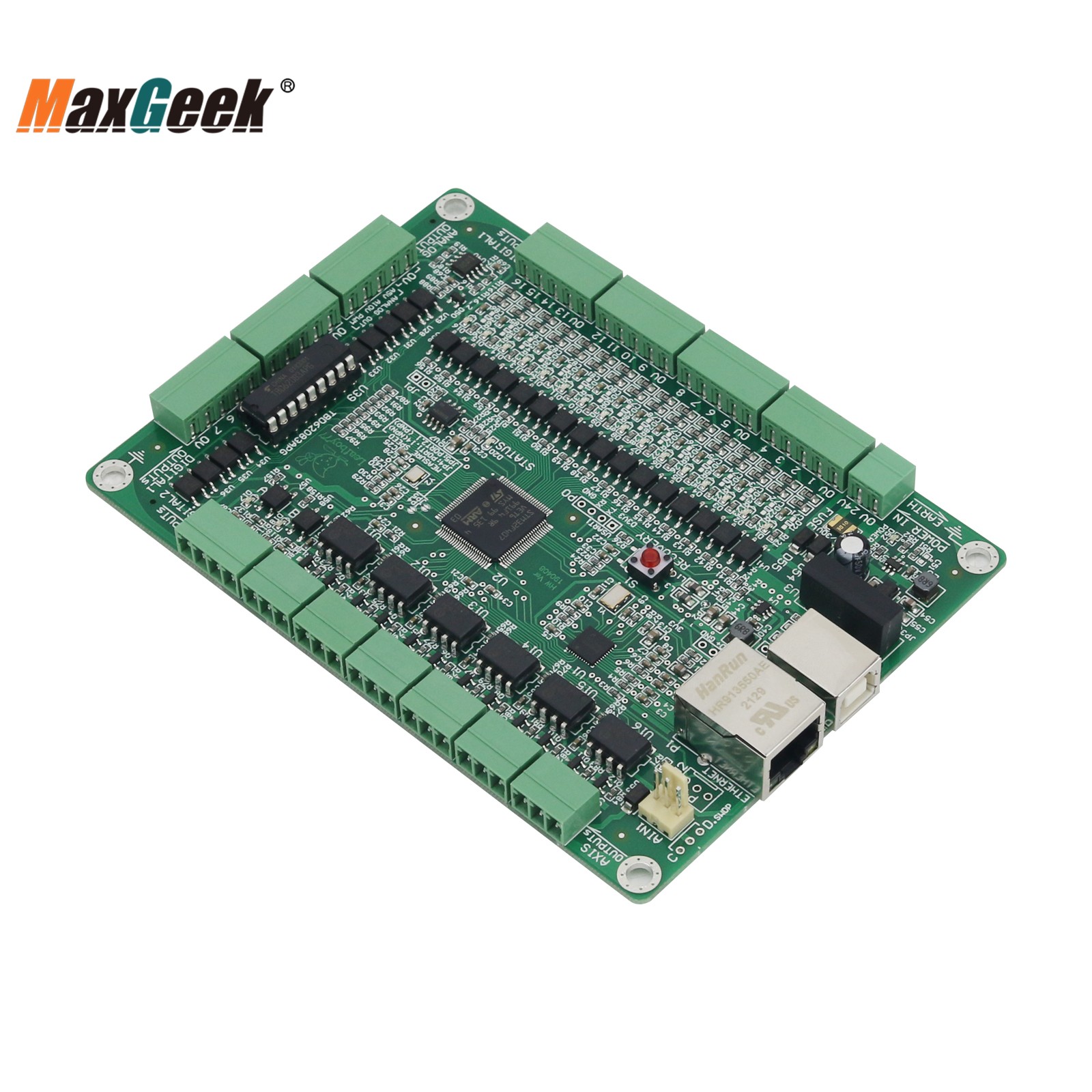

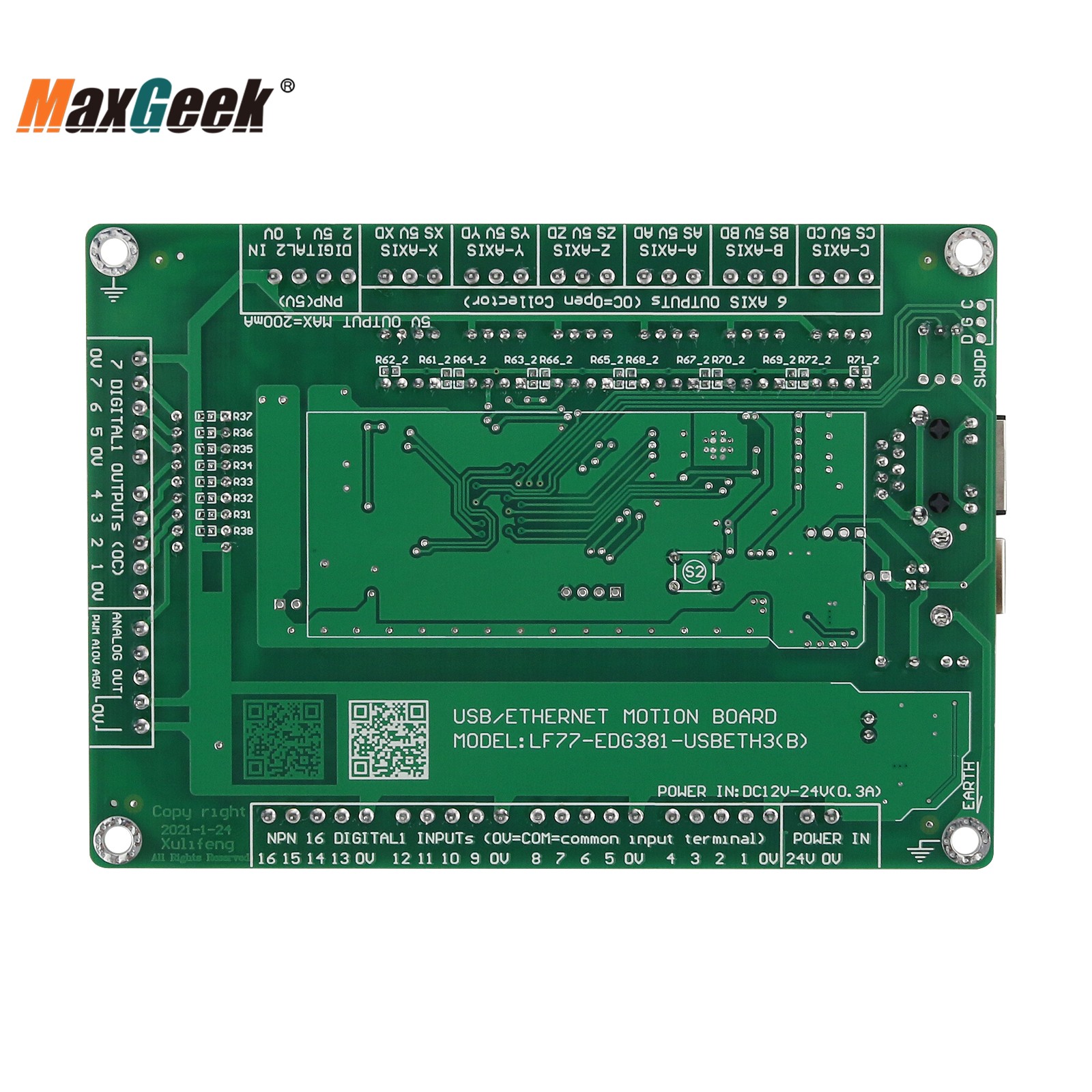

Maxgeek 6 軸 Mach3 コントローラボード CNC モーションコントローラサポート USB イーサネット CNC 彫刻機用

Maxgeek 6 軸 Mach3 コントローラボード CNC モーションコントローラサポート USB イーサネット CNC 彫刻機用



特徴：

●デュアルUSB/Ethernet(イーサネット)インターフェースも搭載しています。

- 100Mイーサネットインターフェイス、内蔵ネットワークトランス絶縁、長距離有線接続をサポートします。無線ルータを使用すると、PC（ノートパソコン）とモーションコントロールボード間の無線接続を実現できます。

- 6軸リンケージをサポートし、同時に500KHz出力をサーボ/ステッピングに接続します。任意の 1 軸をパルス スピンドルとして構成できます。

- 2 つのリアルタイム電子ハンドホイール (MPG) 入力ポート。2 つの電子ハンドホイールを同時に接続できます。 MACH3 電子ハンドホイールがマルチステップ モードに設定されている場合、CNC マシニング センターと同じリアルタイム性能があり、スムーズに動作します。制御基板の遅延がなく、メカ系の性能をフルに活かします。

- リアルタイムジョグにより、コントロールパネルには遅延がなく、モーターは迅速かつ柔軟に応答し、遅延ゼロの体験が得られます。

- 18 の汎用デジタル入力ポイント、1 つの LED インジケータに対応、MACH3 の自己定義設定機能。

- 8 つの汎用デジタル出力ポイント、次のように構成可能: スピンドル開始/停止/クーラント/カスタム M コード VBasic プログラミング制御

- アナログ主軸速度制御用の PWM 出力 1 点: パルス幅速度制御 / 0-10V インバータ速度制御。

- 2 つのアナログ入力、処理速度 / ジョグ速度 / スピンドル速度の調整に使用されます。

- USB/Ethernet(イーサネット)接続を促すステータスインジケーターが1つあり、モーターの各種ステータスが一目瞭然です。

- 6個のデュアルチャンネル10Mhz高速フォトカプラと28個の一般的なフォトカプラ、合計34個のフォトカプラを採用し、すべての入力/出力を絶縁します。絶縁型電源を搭載した高コスト設計により、完全な耐干渉性能と完全な安全保護が提供されます。

- 168M 速度、PC 介入なしで、信号はモーション コントロール カードによって独立して処理され、リアルタイム性と信頼性が保証されます。

- Mach3 のすべてのバージョンをサポートします。 Windows XP から Windows10 (32 ビット/64 ビット) までのすべてのバージョンをサポートしており、ドライバーは不要で、Windows のすべてのバージョンがプラグ アンド プレイです。

- チップファームウェアはアップグレードをサポートしており、ユーザーは継続的に最新の機能サポートを受けることができます。

- 明確な文書、図、詳細な説明を含む完全な設置マニュアルを提供します。

環境に優しい銅製プラグ可能端子


100Mイーサネットインターフェース/USBインターフェース/絶縁電源


ネットワークケーブル接続


USBケーブル接続


6軸出力信号（方向信号パルス信号）：10MHz高速フォトカプラ絶縁×12チャンネル


フォトカプラ絶縁 PWMスピンドル速度制御信号出力×1 / フォトカプラ絶縁汎用出力×8


電源入力: 自己回復ヒューズ逆流防止ダイオード TVS サージ防止ダイオード
フォトカプラ絶縁NPN入力×16


外部倍率ノブ


コントローラー ボードをラップトップ PC に接続します。
USBケーブルによる接続


イーサネットケーブルによる接続の方向


ネットワークケーブルはルーターを通過します


無線ネットワーク(WLAN)


マニュアル (EDG381) 1.0.7 バージョン (ZIP/9M) をダウンロードします。
//leafboy77.com/files/usb_eth_edg381/Mach3_USB_Ethernet_Motion_Board(EDG381)インストール_マニュアル(英語).zip

プラグイン (eMotionMach3.ZIP/0.3M) 1.2.1.0 バージョンをダウンロードします。
//leafboy77.com/files/usb_eth_edg381/eMotionMach3.zip

最新の Mach3 をダウンロード:
//www.machsupport.com/software/mach3/

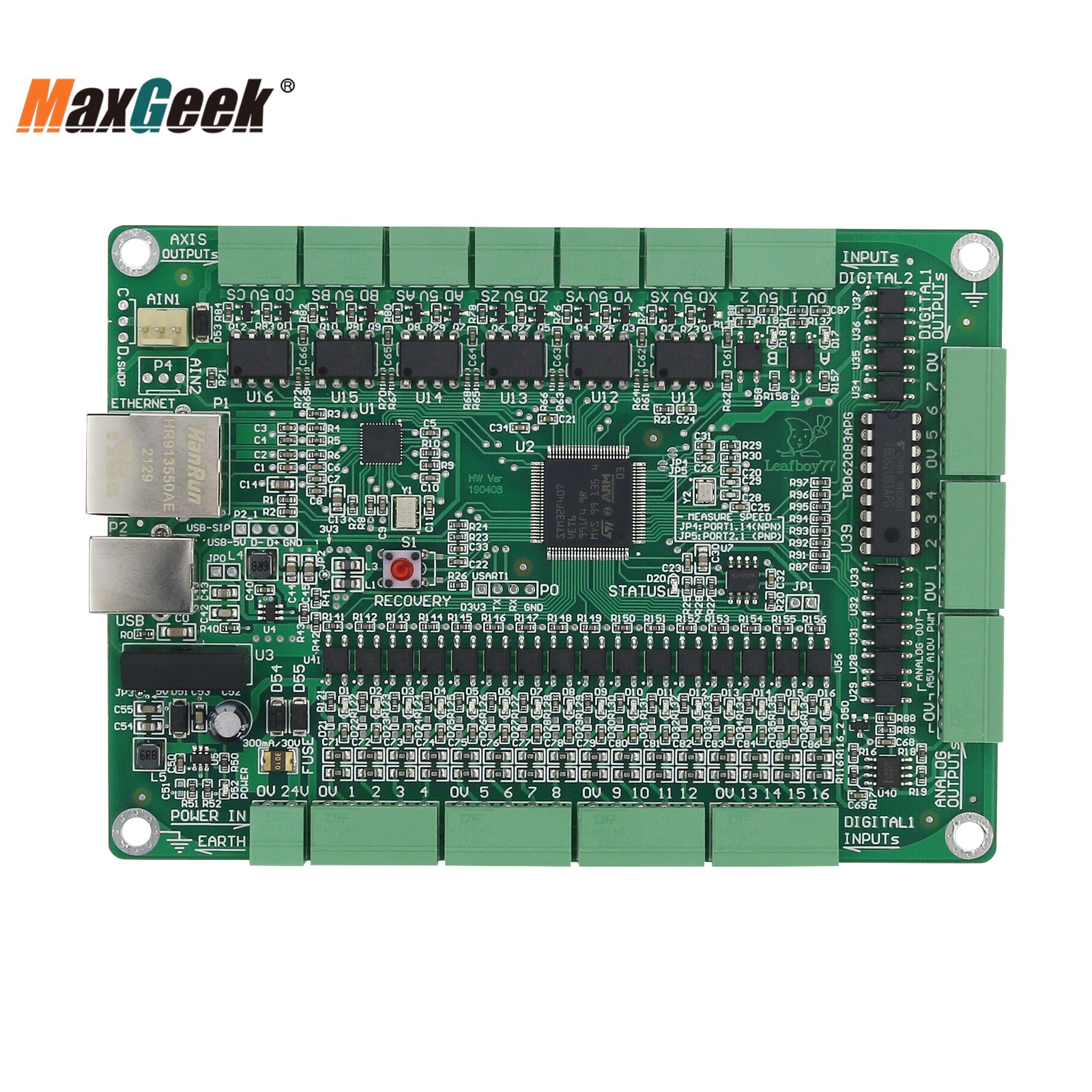

概略図:
USBメインコントロールチップ外部倍率ノブ×2


10MHz高速フォトカプラ絶縁×12チャンネル
フォトカプラ絶縁NPN入力×16 フォトカプラ絶縁PNP入力×2
フォトカプラ絶縁汎用出力×8 フォトカプラ絶縁PWMスピンドル速度制御信号出力×1


イーサネットインターフェースチップ


電源絶縁型電源


パッケージは以下を含みます：
- 1×CNCコントローラーボードセット
