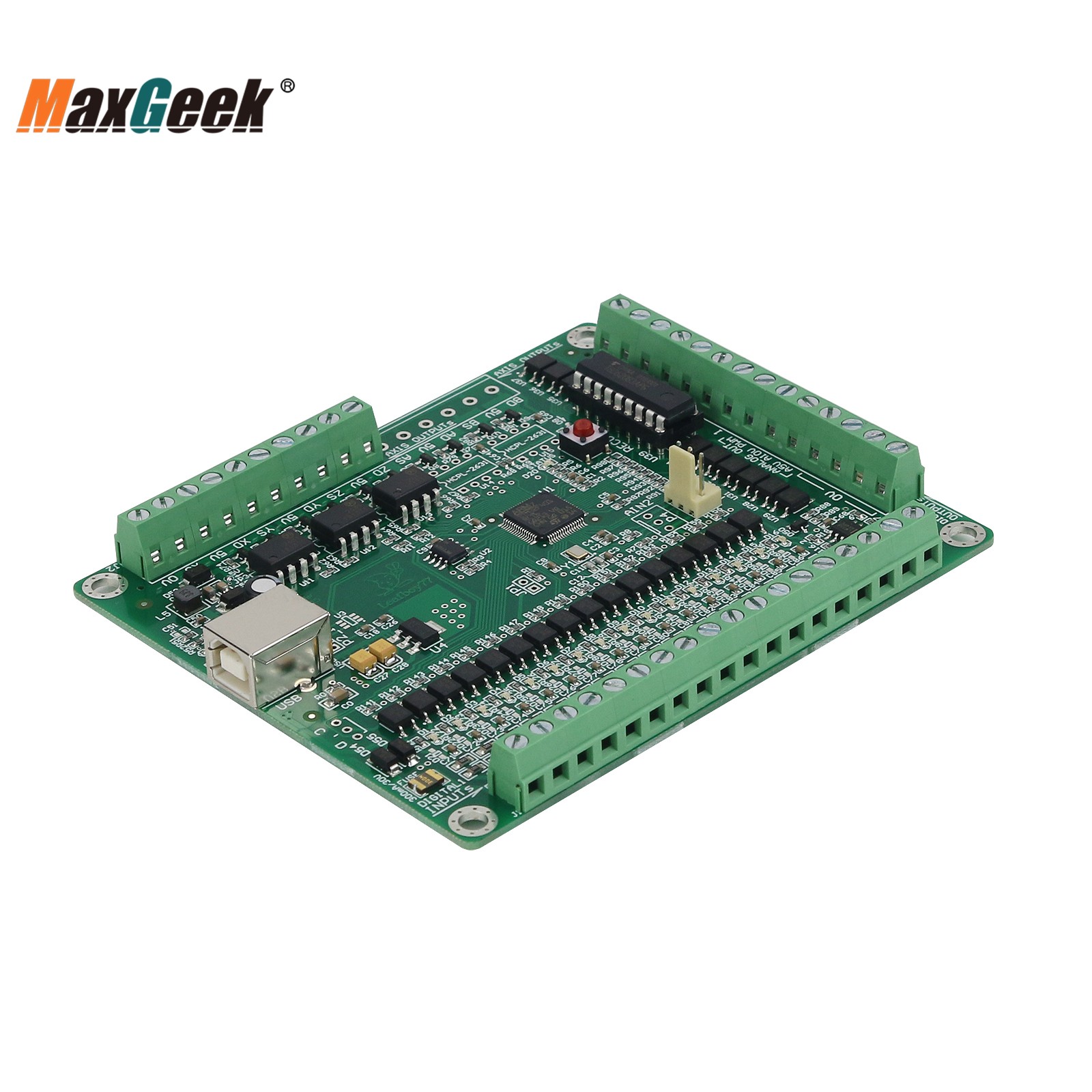

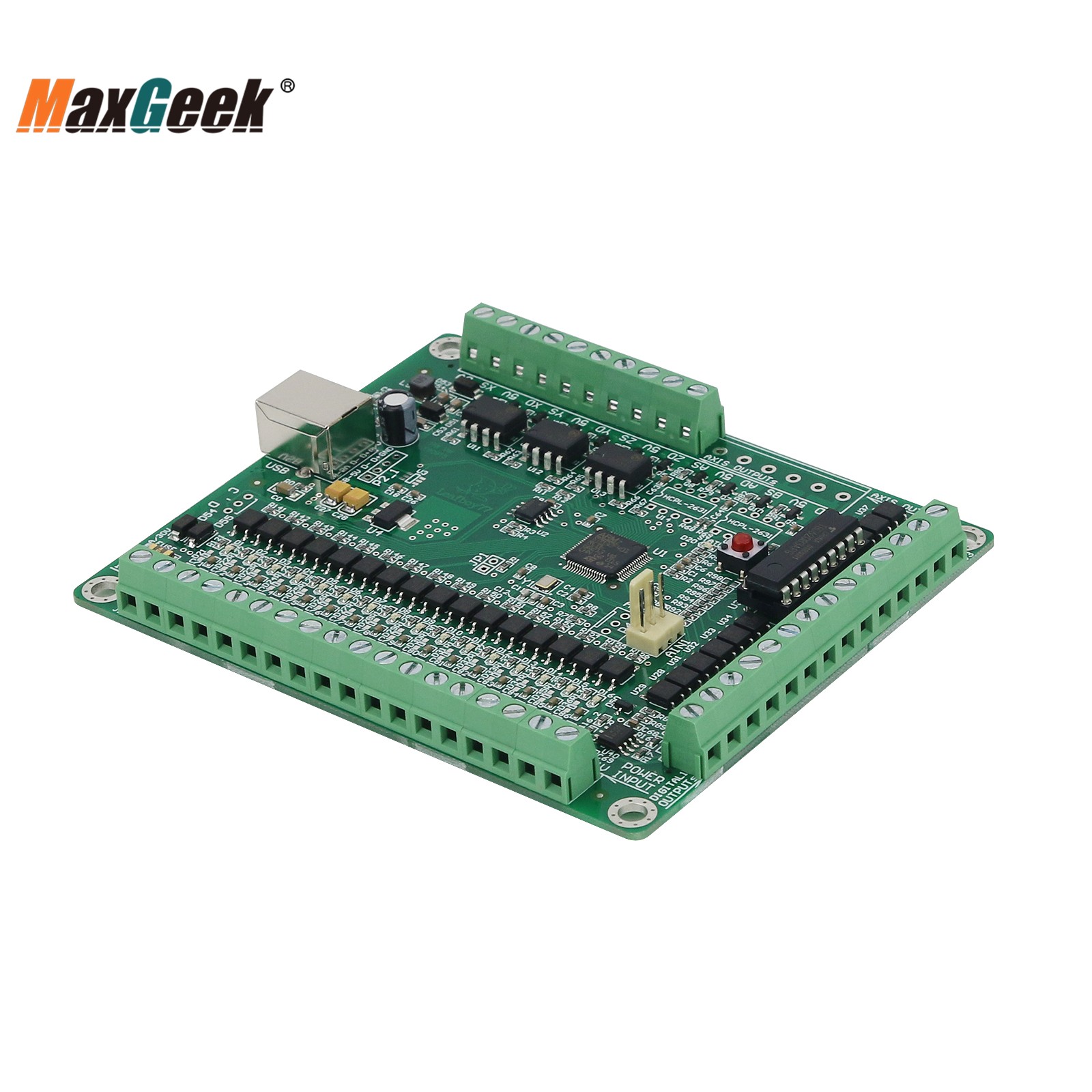

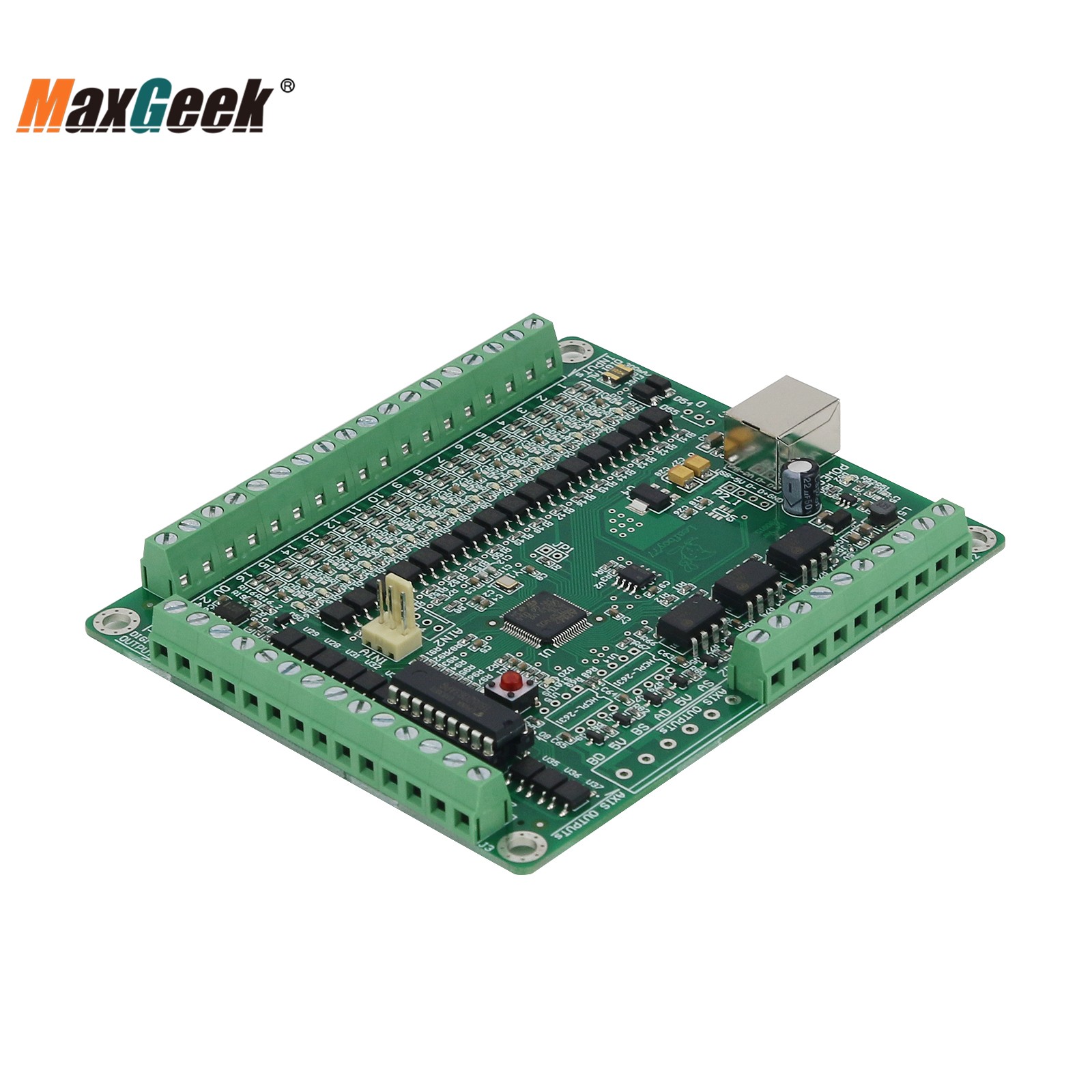

Maxgeek LF77-AKZ250-USB3-NPN 3 軸 5 軸 Mach3 モーションコントローラ Mach3 USB コントローラ CNC 彫刻機用

Maxgeek LF77-AKZ250-USB3-NPN 3 軸 5 軸 Mach3 モーションコントローラ Mach3 USB コントローラ CNC 彫刻機用



バージョンの紹介:
これは、Mach3 で動作する 3 軸 Mach3 USB インターフェイス ボード (NPN) です。

特徴：
・USBインターフェースを備えており、ドライバーは不要です。
- 3軸リンケージをサポートし、同時に500KHz出力をサーボ/ステッピングに接続します。任意の 1 軸をパルス スピンドルとして構成できます。
- 2 つのリアルタイム電子ハンドホイール (MPG) 入力ポート。2 つの電子ハンドホイールを同時に接続できます。 MACH3 電子ハンドホイールがマルチステップ モードに設定されている場合、CNC マシニング センターと同じリアルタイム性能があり、スムーズに動作します。制御基板の遅延がなく、メカ系の性能をフルに活かします。
- リアルタイムジョグにより、コントロールパネルに遅延がなく、モーターは素早く素早く応答し、遅延ゼロの体験を実現します。
- 16 個の LED インジケータに対応する汎用デジタル入力 16 点。 MACH3 の設定機能をカスタマイズします。 Mach3主軸速度測定機能をサポート。
- 8 つの汎用デジタル出力ポイント、次のように構成可能: スピンドル開始/停止/クーラント/カスタム M コード VBasic プログラミング制御
- アナログ主軸速度制御用の PWM 出力 1 点: パルス幅速度制御 / 0-10V インバータ速度制御。
- 2 つのアナログ入力、処理速度 / ジョグ速度 / スピンドル速度の調整に使用されます。
- USB接続を示すことができる1つのステータスインジケーター、およびモーターのステータスが一目瞭然です。
- 3つのデュアルチャネル10Mhz高速フォトカプラ、26個の一般的なフォトカプラ、合計29個のフォトカプラを使用して、すべての入力/出力を絶縁します。高コストの設計により、完全な耐干渉性能と完全な安全保護が提供されます。
- PC の介入なしで、信号はモーション コントロール ボードによって独立して処理され、実際のリアルタイム性と信頼性が保証されます。
- Mach3 のすべてのバージョンをサポートします。すべてのバージョン (32 ビット/64 ビット) をサポートします。 Windows XP から Windows 10 まで、およびすべての Windows バージョンはプラグ アンド プレイです。
- チップファームウェアはアップグレードをサポートしており、ユーザーは継続的に最新の機能サポートを受けることができます。
- 明確な文書、図、詳細な説明を含む完全な設置マニュアルを提供します。
・入力16点/出力8点/3軸/主軸速度制御信号はすべて光学的に結合され、電気的に絶縁されています。安全性・信頼性の高い設計です。

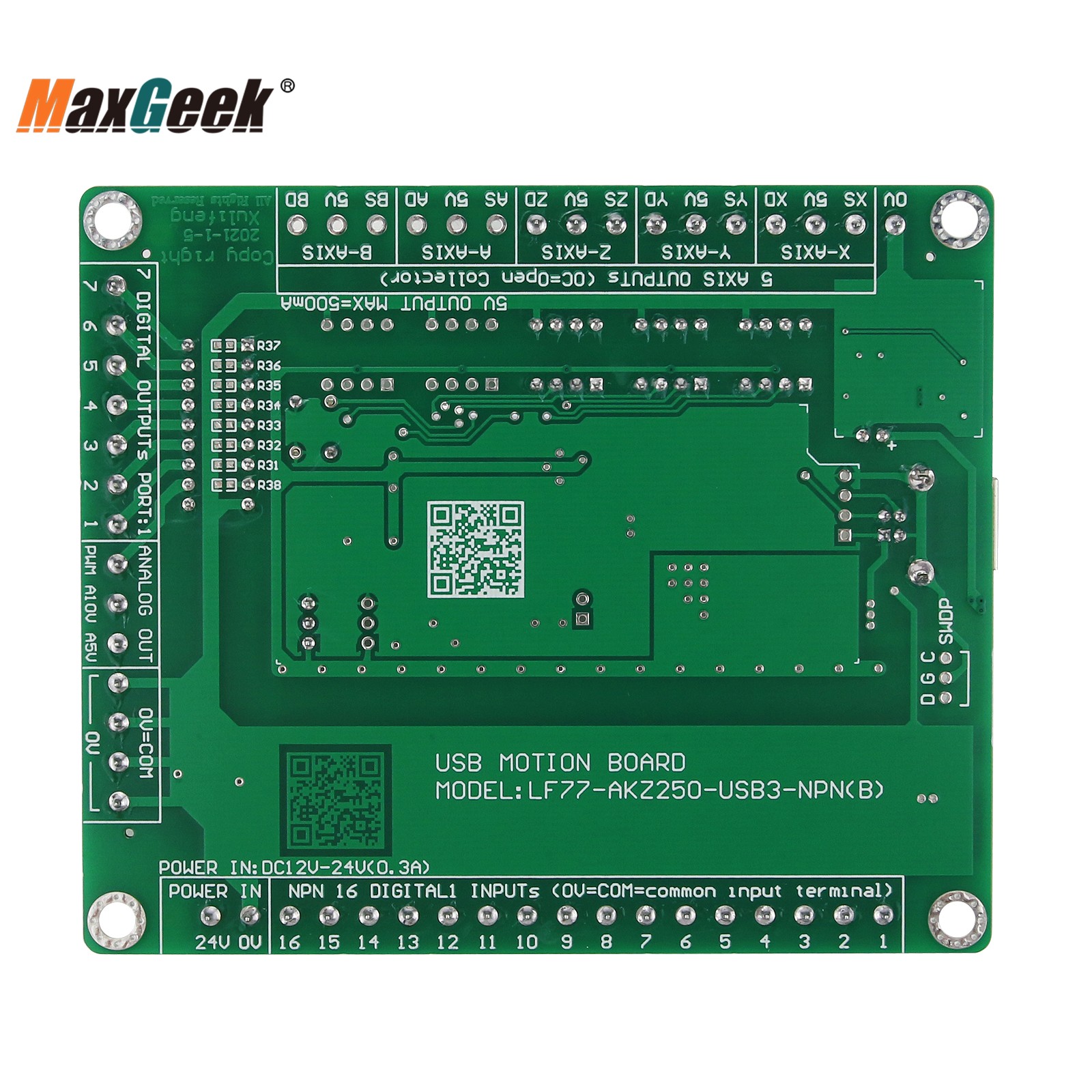

環境に優しい銅端子:
軸出力×3 / 汎用出力×8 / PWM出力×1 / 汎用入力×16 / 電源入力


銅製 USB ソケット:


3軸出力信号（方向信号パルス信号）：10MHz高速フォトカプラ絶縁×6チャンネル


フォトカプラ絶縁 PWMスピンドル速度制御信号出力×1 / フォトカプラ絶縁汎用出力×8
8チャンネル出力ドライバーチップ、高品質の丸ピンソケットを使用しており、ユーザーがチップを交換するのに便利です


フォトカプラ絶縁NPN入力×16/電源入力


2系統の電源：BUCKスイッチング電源、LDO低損失リニア電源
タンタルコンデンサ自己回復ヒューズ逆流防止ダイオードTVSサージ防止ダイオード


USBケーブル（付属品：USBケーブル×1.5M、7mmマグネットリング×2）


外部倍率ノブ


コントローラボードの配線


ダウンロード：
- インストールマニュアル (AKZ250V3) バージョン 1.0.4 (ZIP/7M)//leafboy77.com/files/usb_eth_edg381/Mach3_USB_Motion_Board_NPN(AKZ250V3)インストール_マニュアル(英語).zip
- プラグイン V1.2.1.0 (eMotionMach3.ZIP/0.3M)//leafboy77.com/files/usb_eth_edg381/eMotionMach3.zip
- 最新の Mach3 をダウンロード://www.machsupport.com/software/mach3/

概略図:
USBメインコントロールチップ外部倍率ノブ×2


10MHz高速フォトカプラ絶縁×6チャンネル フォトカプラ絶縁PWMスピンドル速度制御信号出力×1
フォトカプラ絶縁 NPN入力×16 フォトカプラ絶縁汎用出力×8


電源：

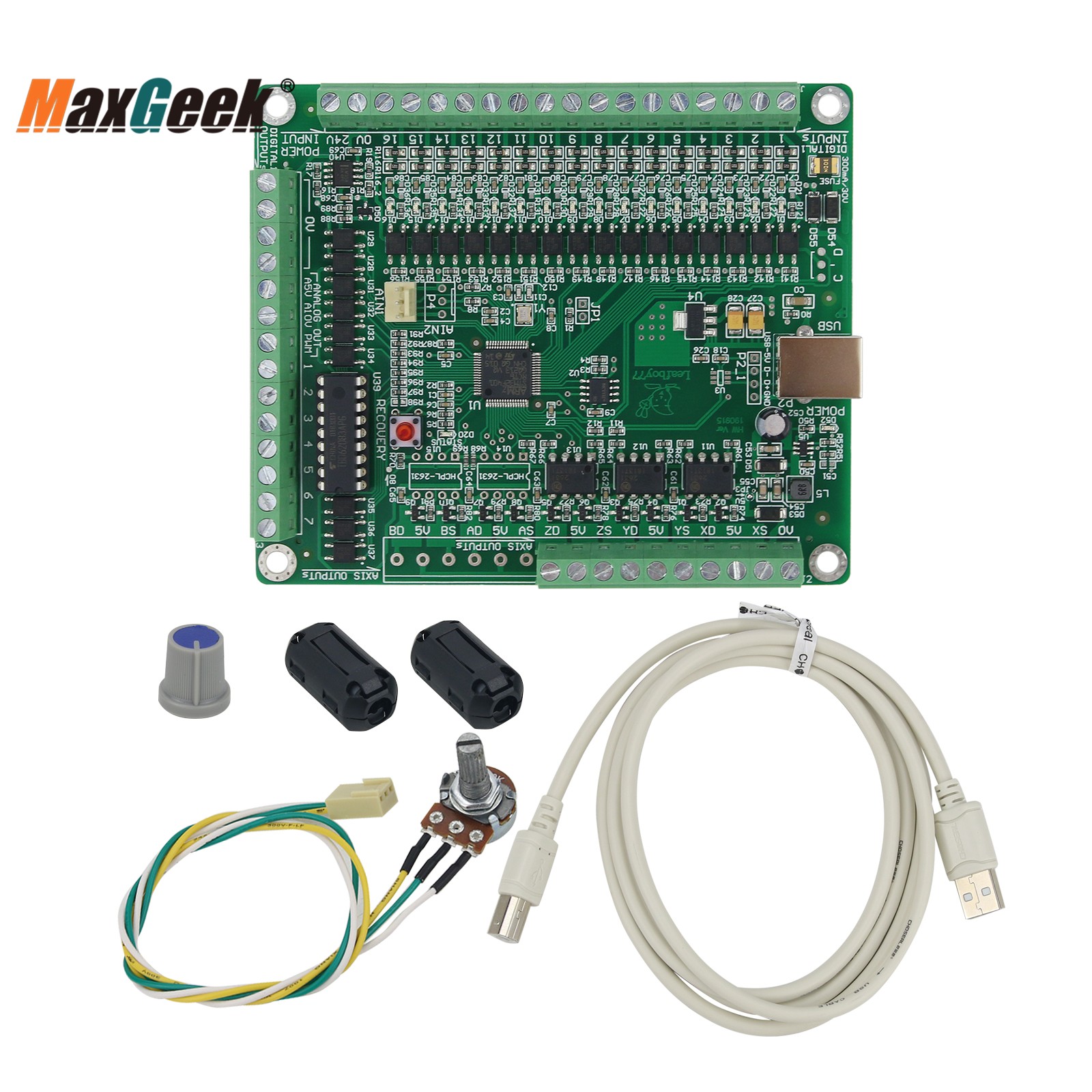

パッケージは以下を含みます：
- USB モーション コントローラー 1 セット

注記：
- 写真の他のアイテムは、デモンストレーションのみを目的として含まれていません。ご理解いただきありがとうございます。
