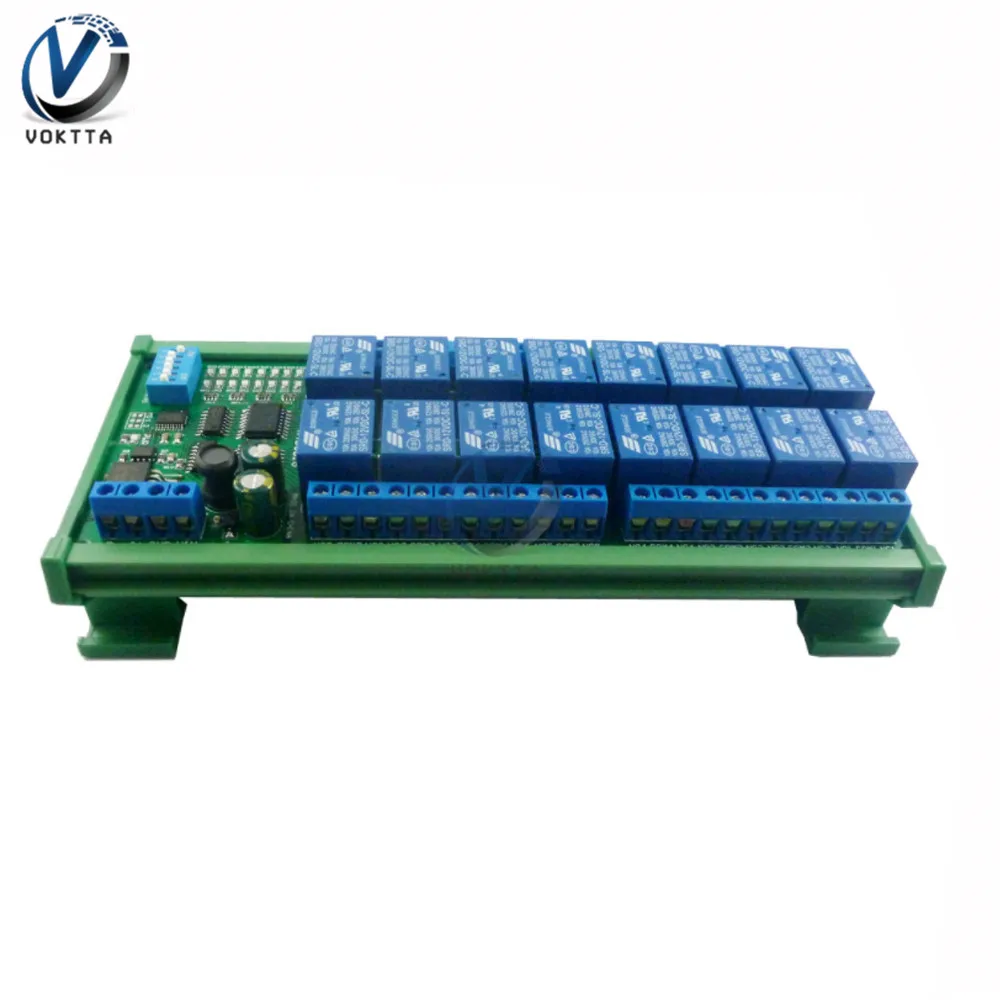

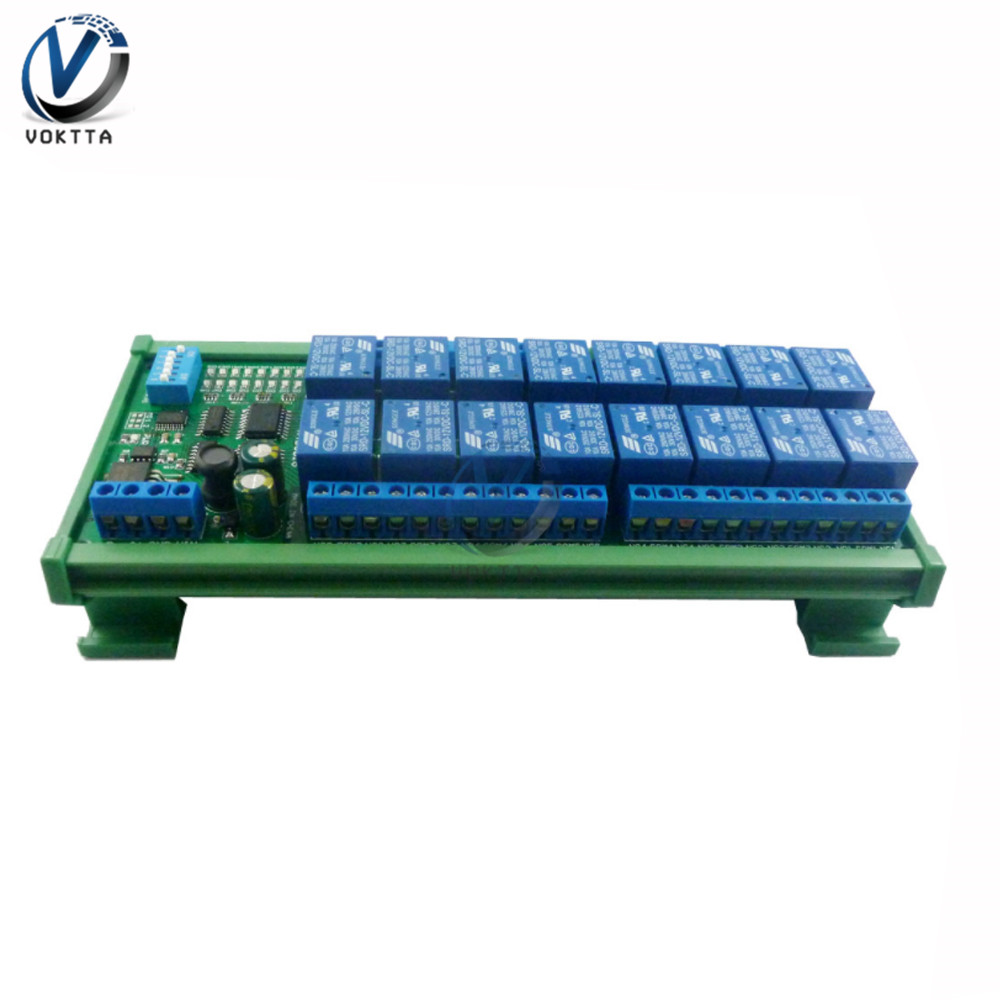

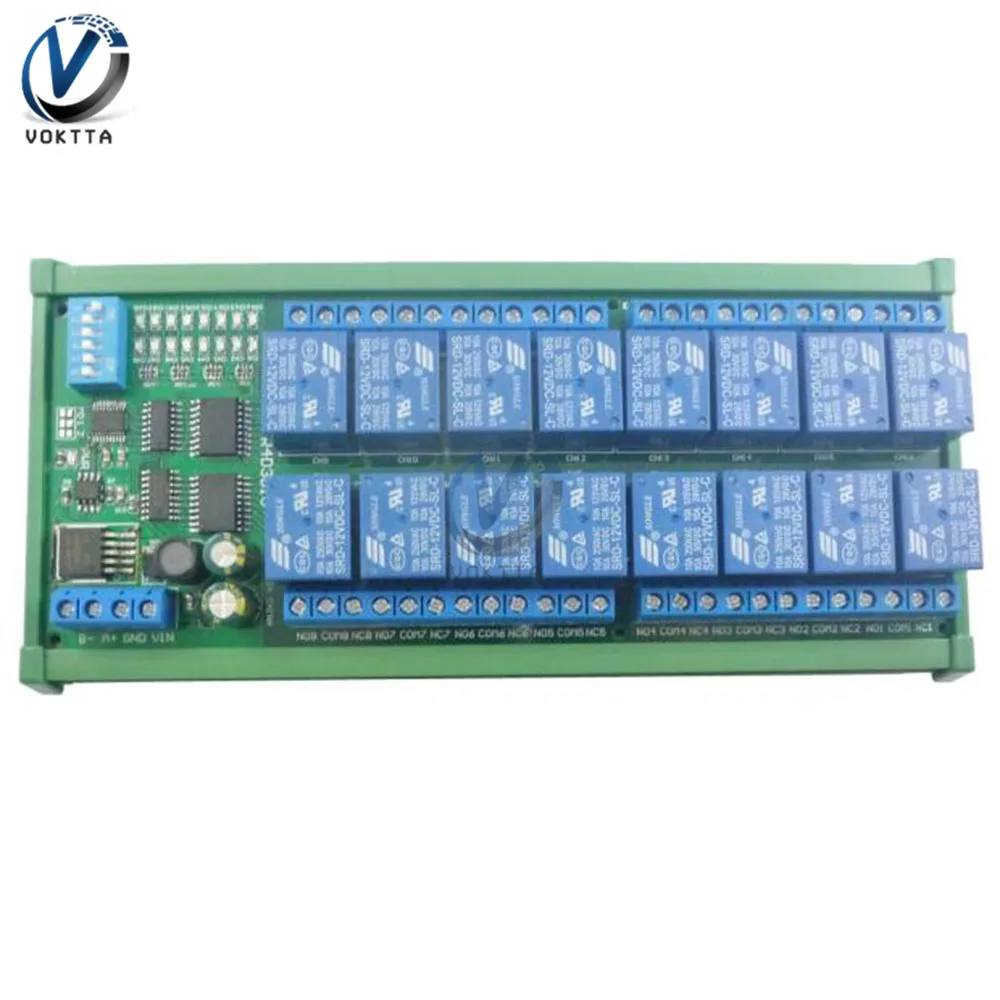

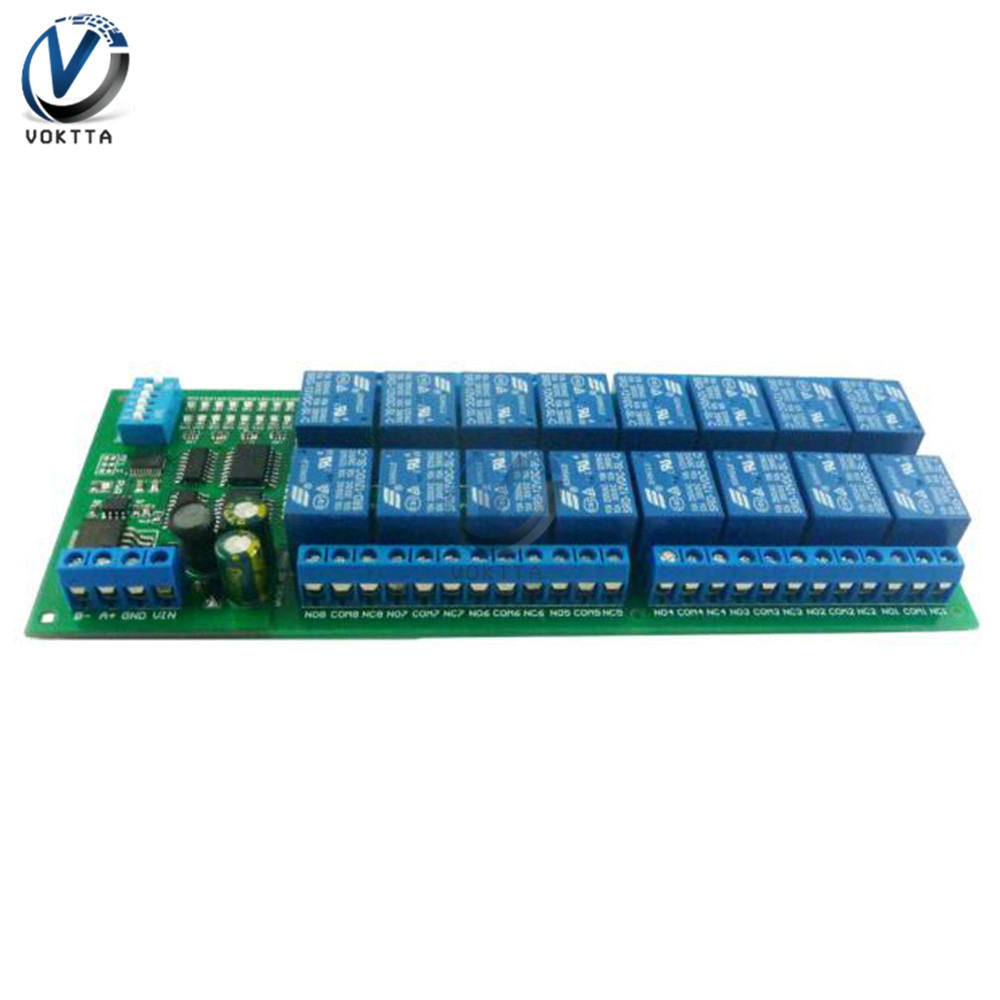

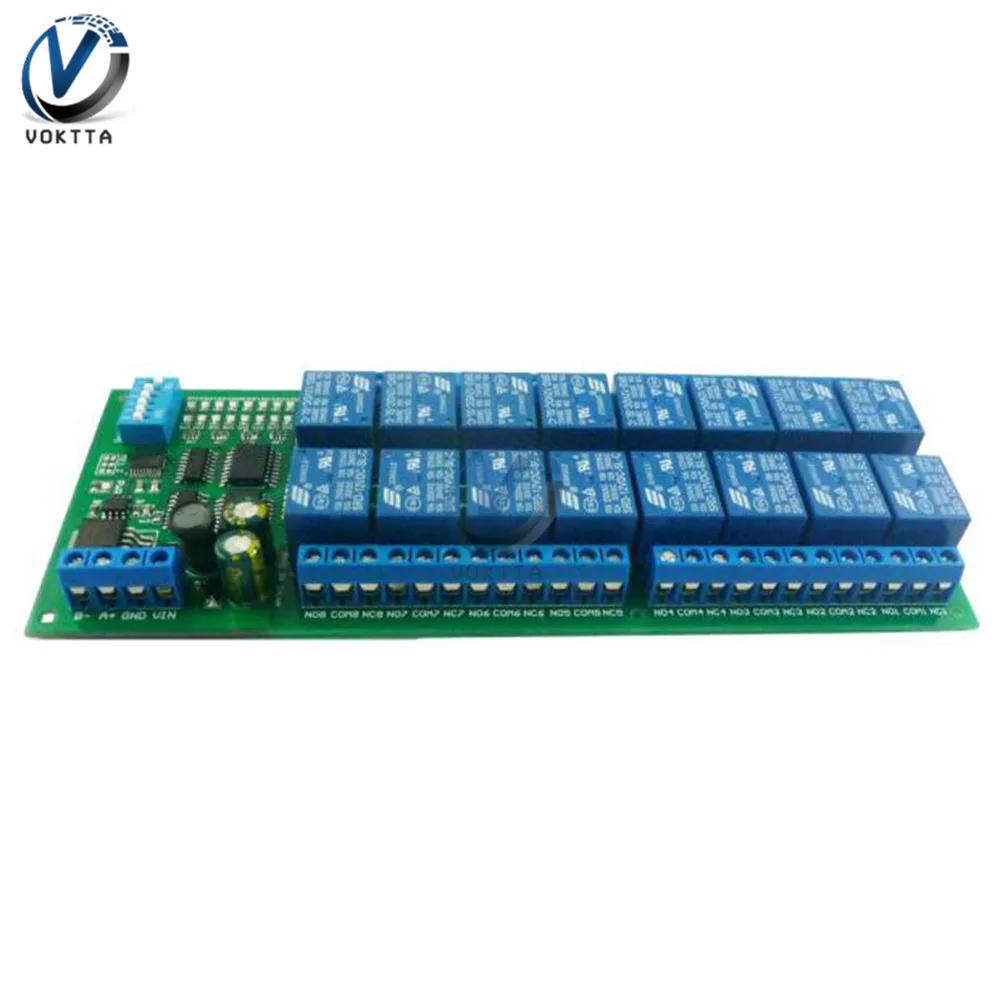

DC 12V 16チャンネル RS485リレーモジュール Modbus RTUプロトコル リモートコントロールPLC拡張ボード 回路基板（DINレールボックス付き）
価格:
$48.15
/Pc
払い戻し:
シェア:
売れ筋商品
DC 12V 16チャンネル RS485リレーモジュール Modbus RTUプロトコル リモートコントロールPLC拡張ボード 回路基板（DINレールボックス付き）
特徴：
1：DC 12V電源
2：待機電流（全リレー閉）13mA、リレー1個開 41mA、リレー2個開 69mA、リレー3個開 95mA、リレー4個開 122mA、リレー5個開 148mA、リレー6個開 174mA、リレー7個開 198mA、リレー8個開 225mAなど
3: 「開く」「閉じる」「瞬間式」「自動ロック式」「インターロック式」「遅延式」 6つのコマンド
4：2つの命令制御モード：MODBUS RTUコマンドとATコマンド
5: 「遅延」コマンドでは、最大遅延時間は255秒です。
ATコマンドでは、最大遅延時間は9999秒です。
6 MODBUS コマンドはシリアルにすることができます HyperTerminal (シリアルアシスタント) または "Modbus Poll" Enter; AT コマンドはシリアルにすることができます HyperTerminal (シリアルアシスタント) Enter;

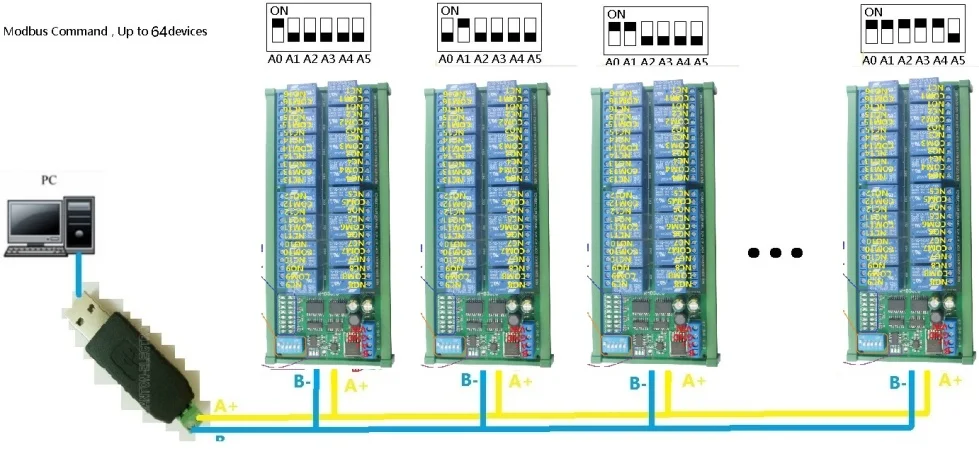

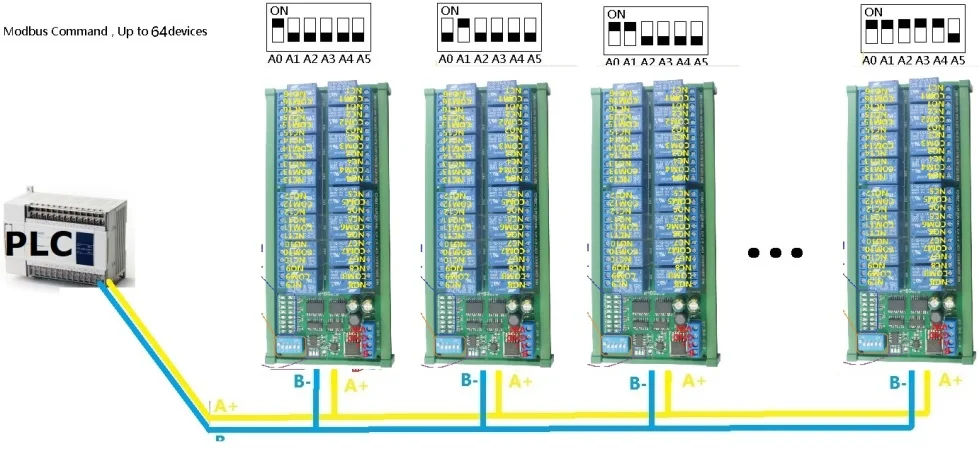

7. MODBUSコマンドモードでは、最大64台のデバイスを並列接続できます。
8 デフォルトのボーレートは9600BPSです。ボーレートはジャンパーで2400、4800、9600、19200BPSから選択できます。

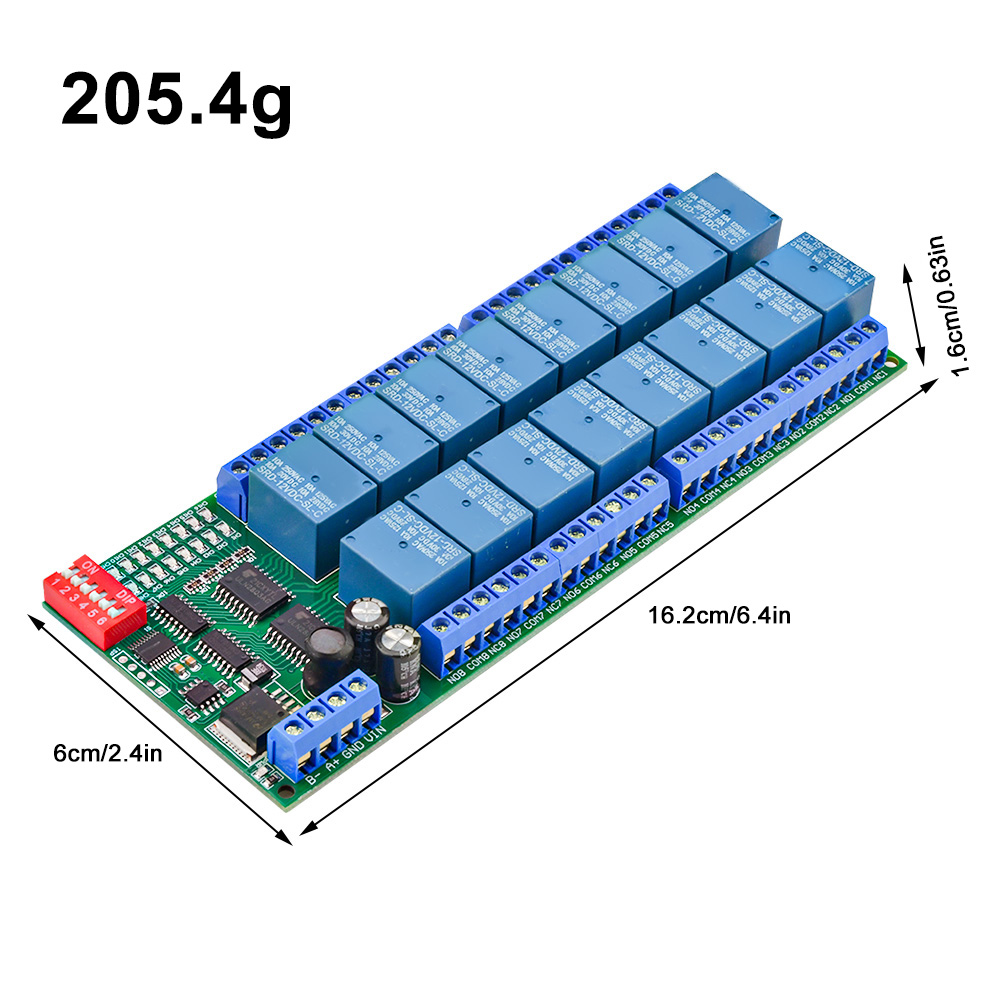

9. サイズ：180 * 72 * 20mm（基板のみ）、184 * 88 * 42mm（DINレールボックス付き）
10 重量：230g（基板のみ）、358g（DINレールボックス付き）
11 最大負荷: 10A / 250VAC、10A / 125VAC、10A / 30VDC、10A / 28VDC、10A / 12VDC

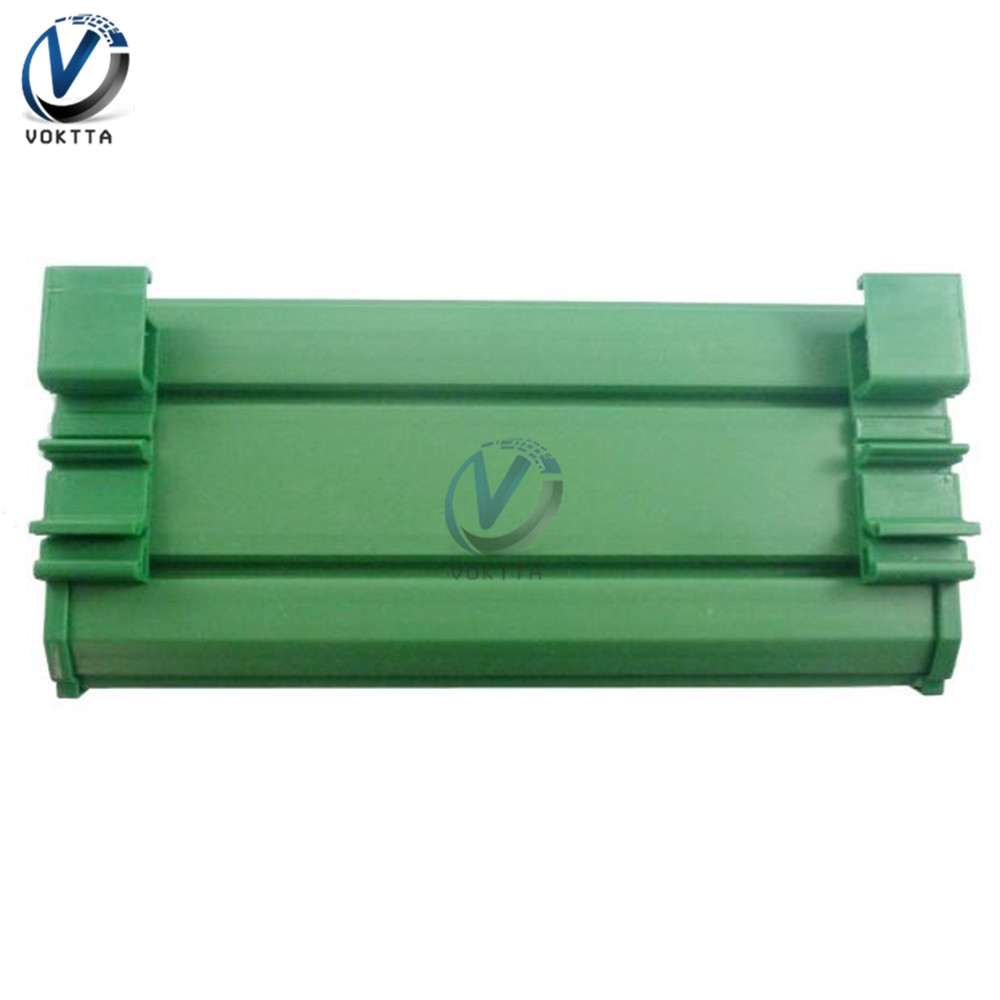

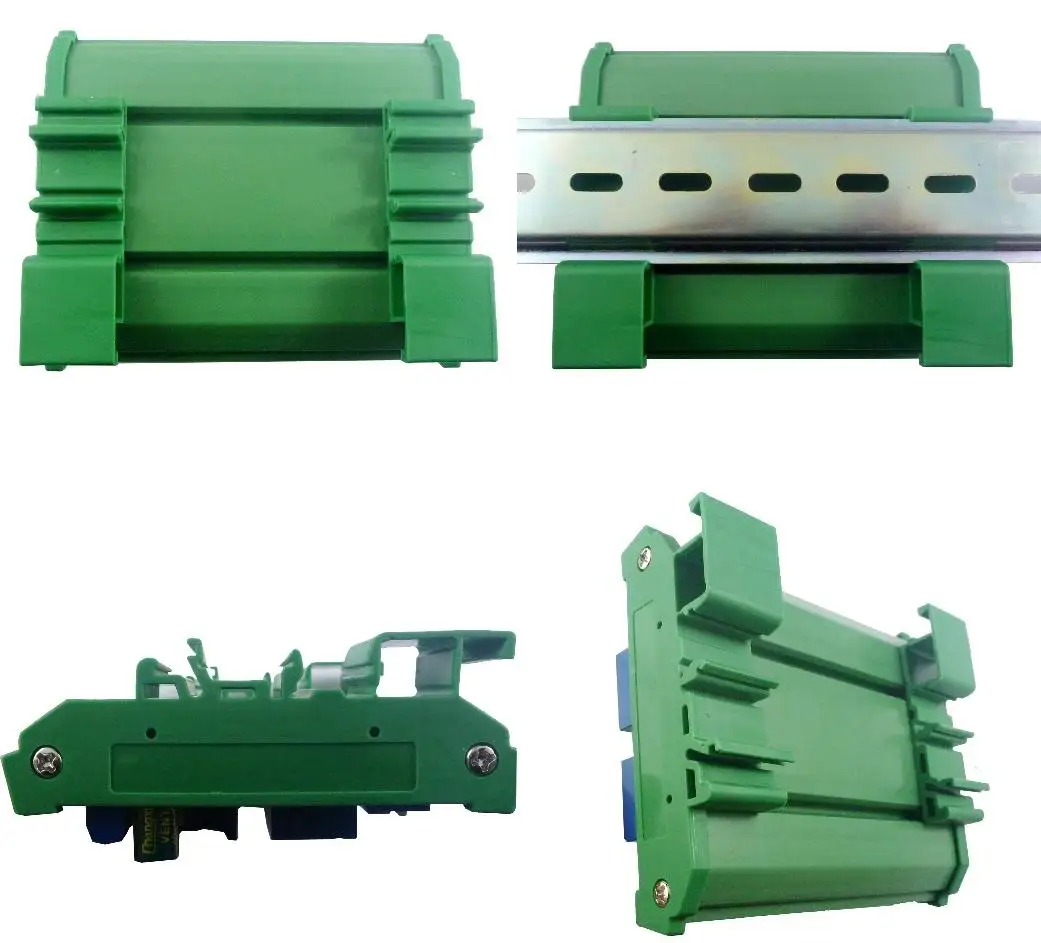

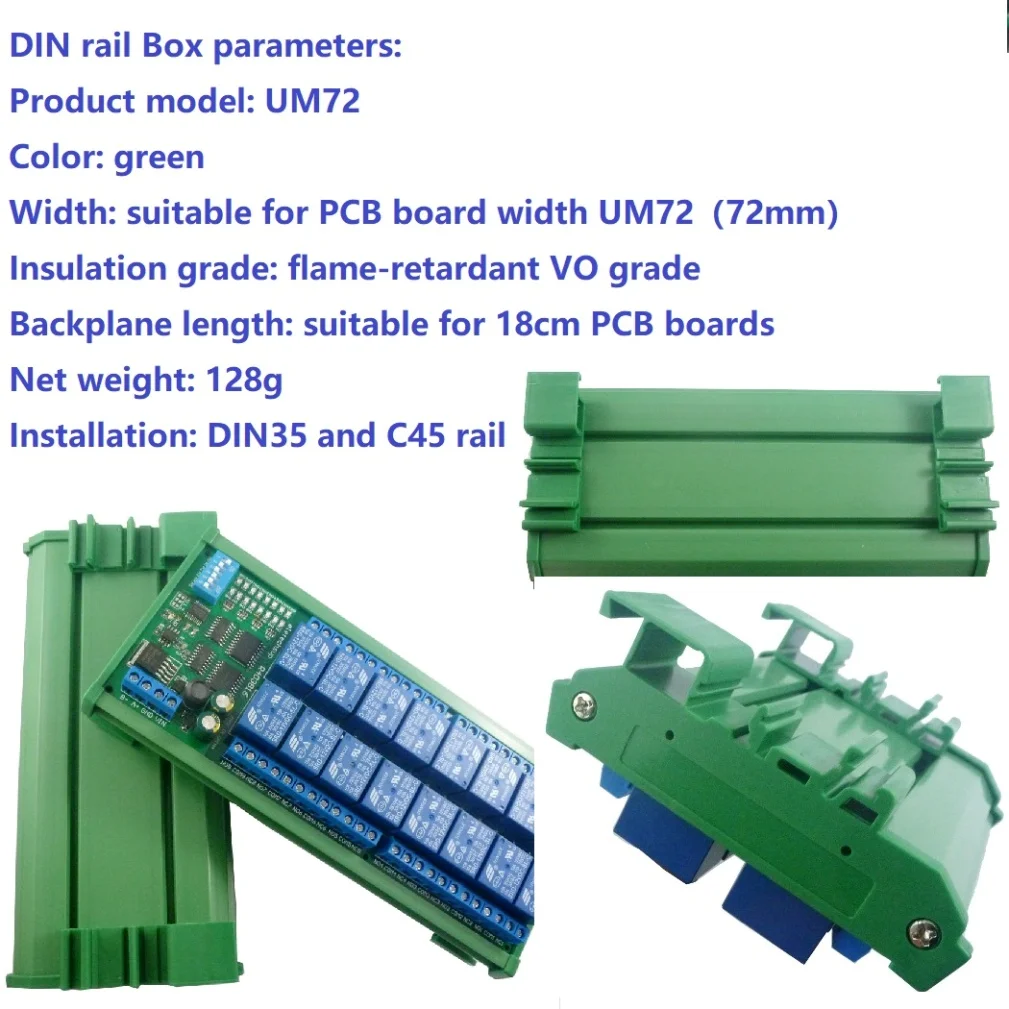

DINレールボックスのパラメータ：
製品モデル：UM72
色：緑
幅：UM72（72mm）幅のPCB基板に適しています
断熱等級：難燃性VO等級
バックプレーンの長さ：180mm基板に適しています
正味重量：128g
設置：DIN35およびC45レール
用語集：
NO：リレーの常時開接点
COM：共通連絡リレー
NC：リレーの常時閉接点
オープン：COM接続なし、NC：COM切断
閉じる：いいえ、COMを切断しません、COM接続はNCです
モーメンタリ: モーメンタリ コマンドを入力すると、受信リレーが開き、0.5 秒後にリレーが閉じます。
トグル：Toggleコマンドを入力すると、受信機リレーが開きます。もう一度Toggleコマンドを入力すると、リレーが閉じます。
ラッチ：チャンネル1ラッチコマンドを入力すると、受信機のチャンネル1はオープン、チャンネル2はクローズになります。
チャンネル2ラッチコマンドを入力すると、受信機のチャンネル2はオープン、チャンネル1はクローズになります。
チャンネル3ラッチコマンドを入力すると、受信機のチャンネル1はクローズ、チャンネル2もクローズになります。
遅延: Delay コマンドを入力すると、受信リレーが開き、0〜9999 秒 (MODBUS コマンドは 0〜255 秒) の遅延の後、リレーが閉じます。
遅延中、Closeコマンドの後、リレーを直ちに閉じる

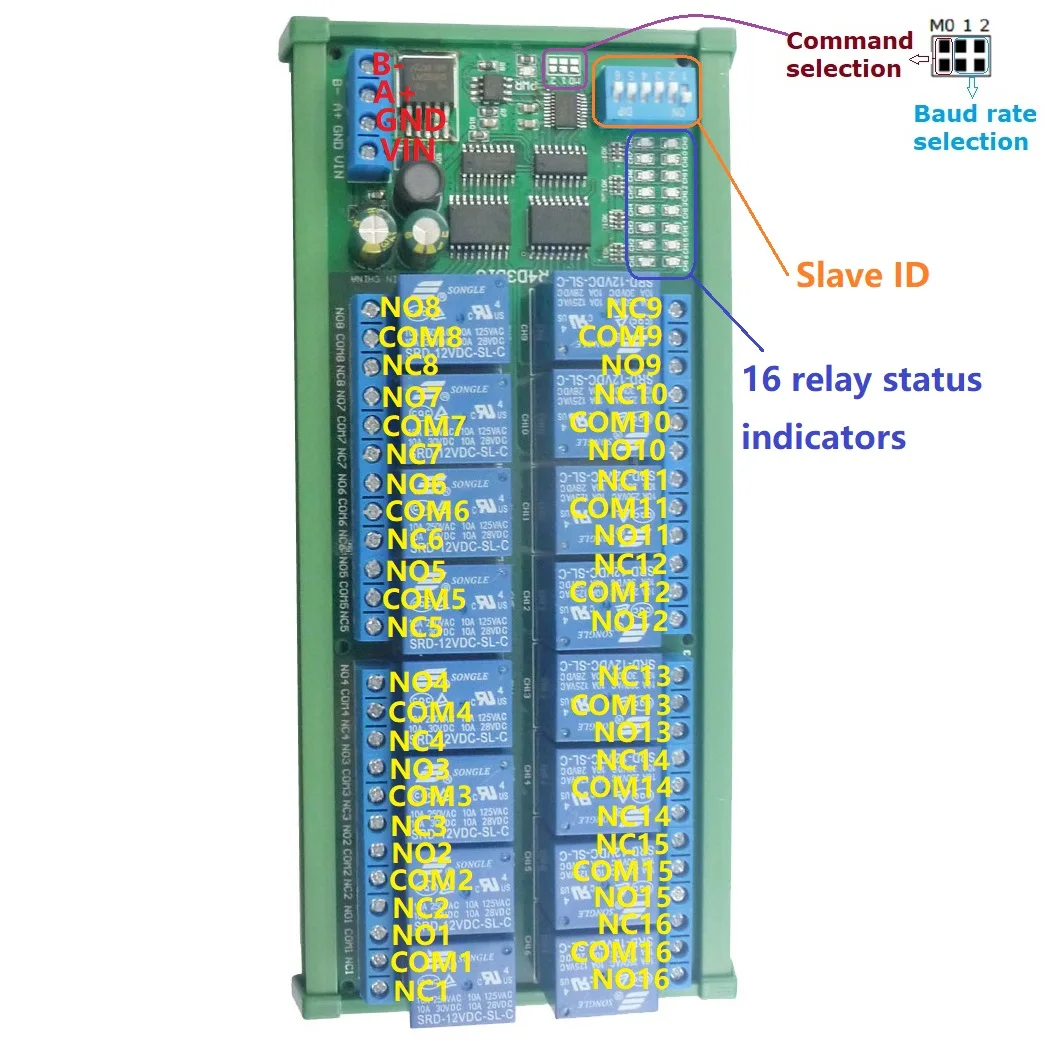

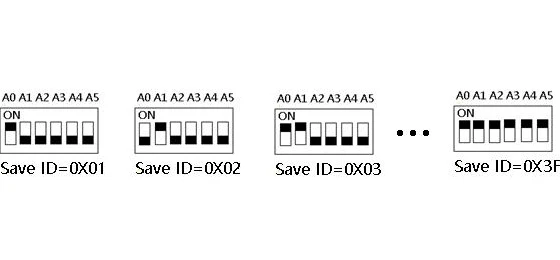

スレーブID：A0～A5はスレーブIDで、64種類の異なるスレーブIDを選択できます。
MODBUSコマンドモードでは、スレーブIDが正しい必要があります。
1 このバージョンには、MODBUS RTUコマンドとATコマンドの2つのコマンドモードがあります。2 デフォルトのコマンドはMODBUS RTUコマンドで、以前のバージョンとの互換性があります。
3. M0パッドを短絡させてATコマンドに切り替えます。
4. デフォルトのボーレートは9600BPSです。M1とM2のパッドを短絡させることでボーレートを選択することもできます。
コマンドの説明については、「16チャンネルレールRS485リレーコマンド」を参照してください。
代表的な用途：
1. モジュールを制御する際には、MODUBS RTU命令またはAT命令を使用できます。ATコマンドモードでは、ダイヤルスイッチ（スレーブアドレス）は無効となり、一度に1つのモジュールしか制御できません。
MODBUSコマンドモード（HEX）では、シリアルハイパーターミナル制御（CRCを手動で追加する必要があります）、Modbus Pollソフトウェア制御（ソフトウェアが自動的にCRCを追加）、PLCまたはMCUプロセス制御など、さまざまな方法で制御できます。

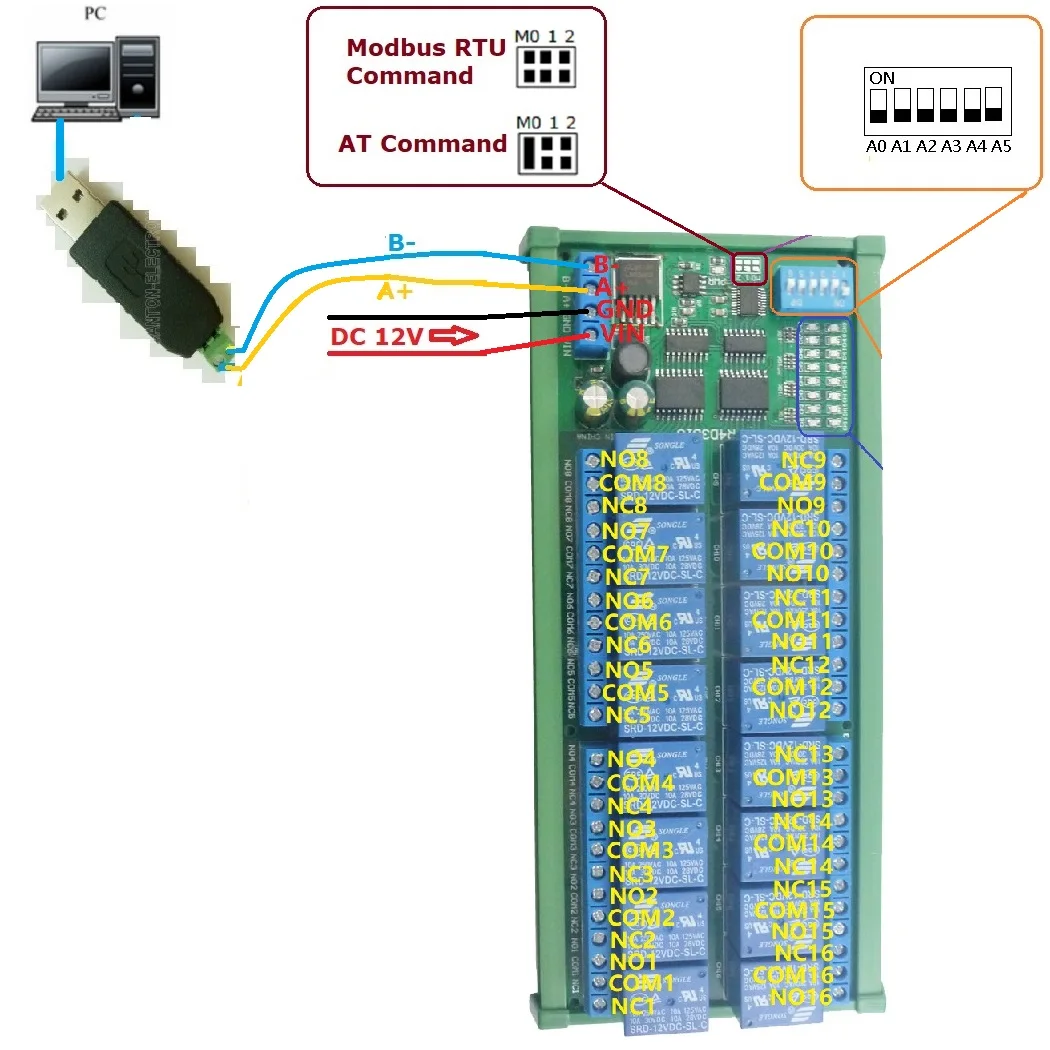

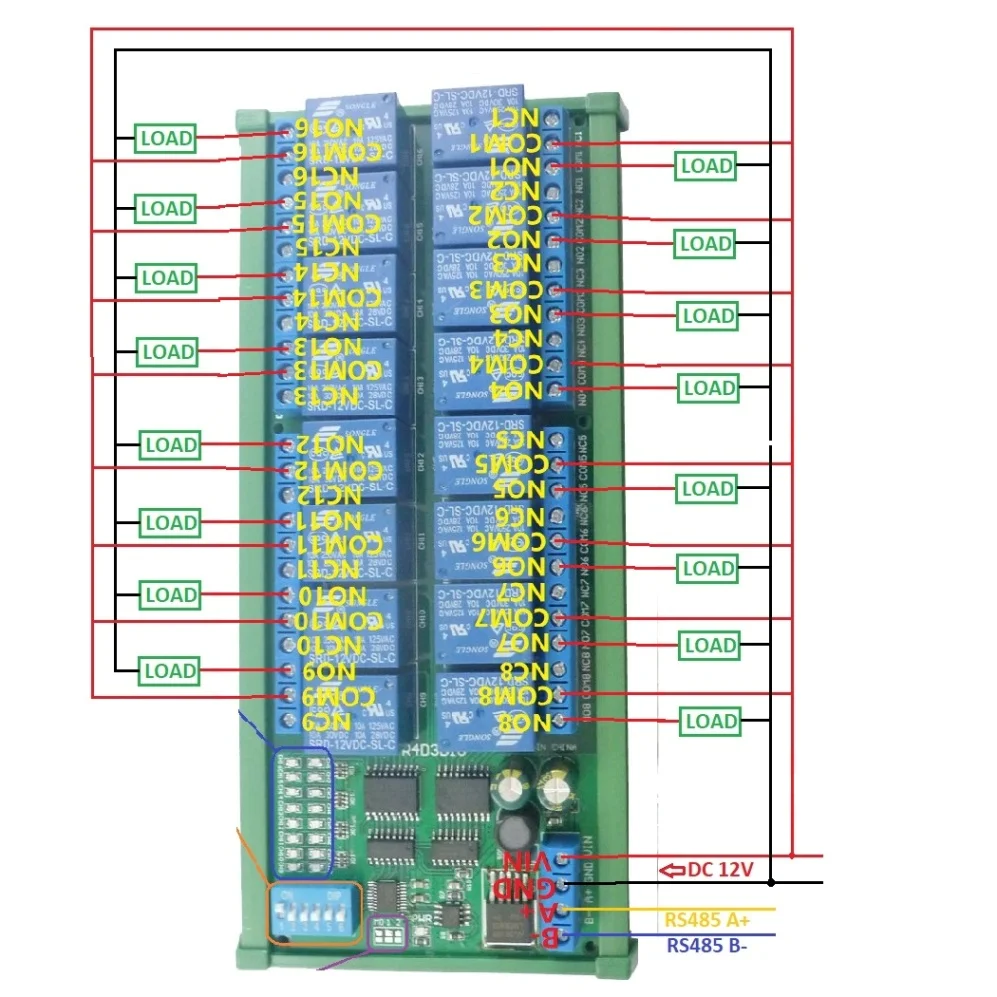

配線図：
1. DC 12V制御回路、配線図は下記参照。「LOAD」には、カメラ、LEDライト、ファン、モーター、その他のDC 12V機器が含まれます。
2 DC 1-110VAC 85-265V制御回路、配線図は下記参照（注：DC 12V負荷でない場合は、別のDC 12V電源が必要です）。「負荷」には、LEDライト、ファン、モーターライト、蛍光灯、太陽熱温水器、その他のDC AC機器が含まれます。
