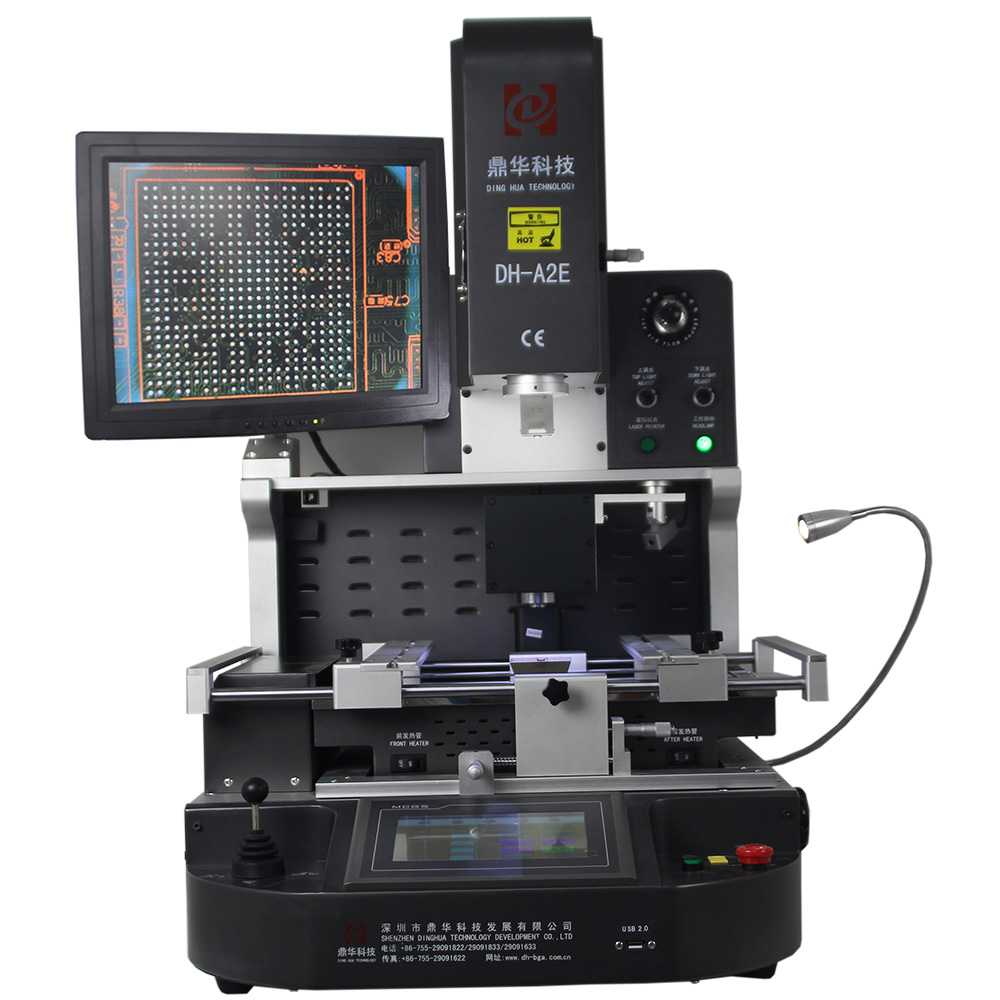

DH-A2 モバイル IC 修復ツールリボールマシン BGA リワークステーション携帯電話マザーボード修理装置

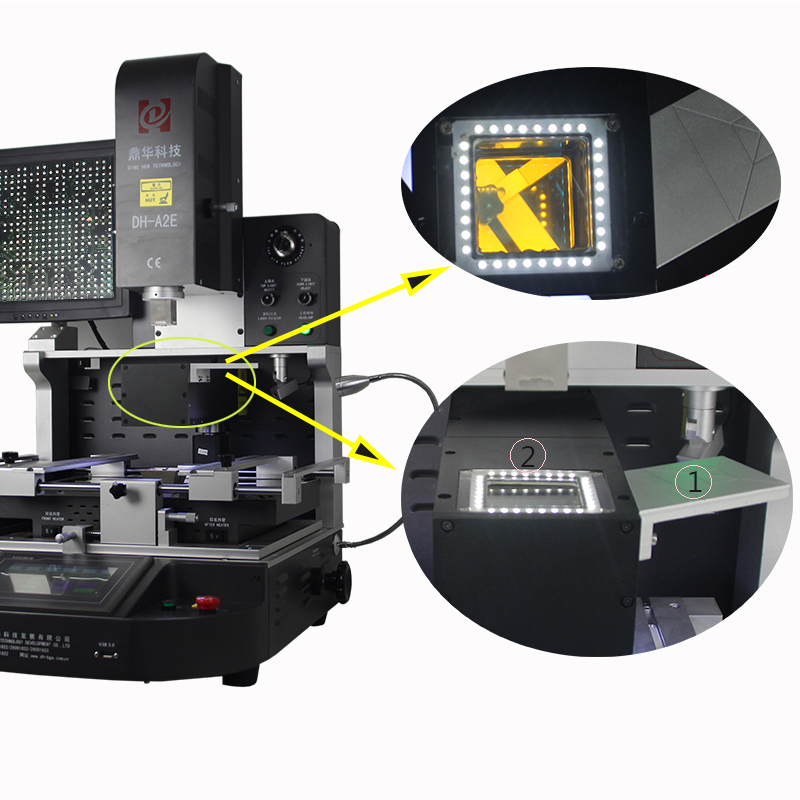

◆精密な光学式アライメントシステム
① スプリットビジョン、2色分解、ズームイン/アウト、微調整機能を備えたカラー光学系、収差検出装置搭載、オートフォーカス、ソフトウェア操作

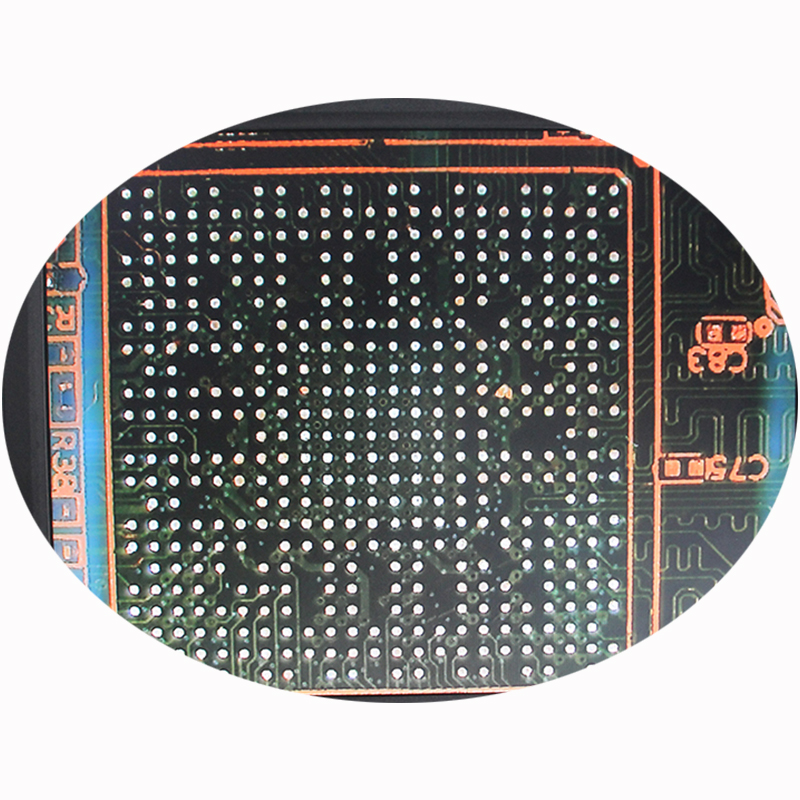

②CCDカメラは最大200倍まで増幅、トップ/ダウンライトの明るさ調整機能付き、 取付精度は0.01mm以内

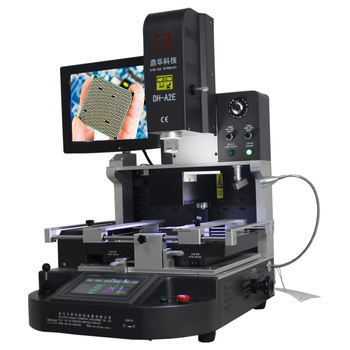

光学アライメント BGA リワーク ステーション マザーボード修復ツール リボール Iphone ロジック ボード モバイル

◆高度な機能

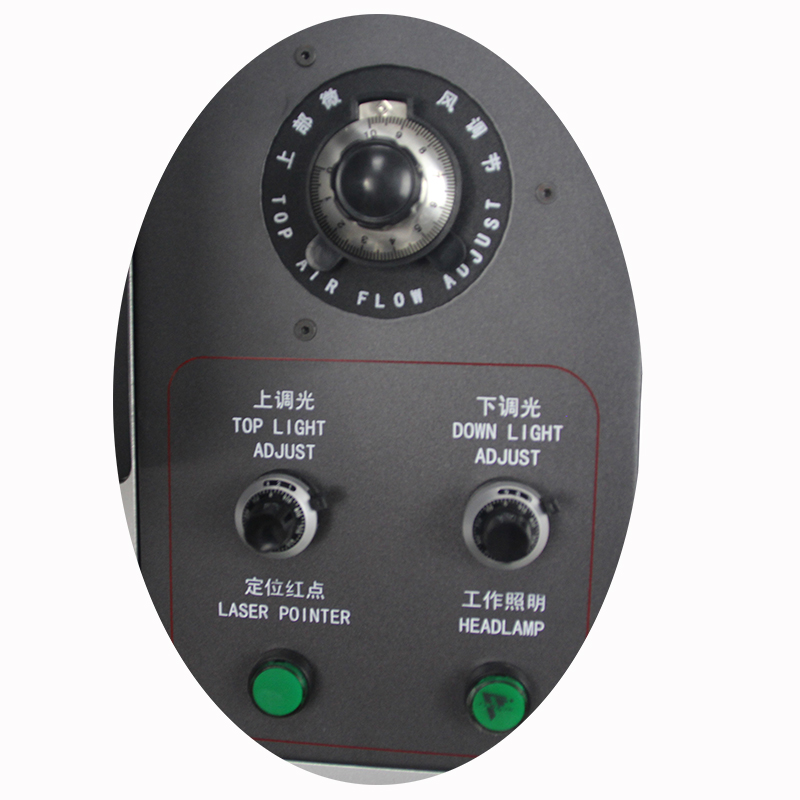

① 上部熱風量は調整可能で、あらゆるチップの要求に対応します。
②はんだ除去・実装・はんだ付けを自動で行います。自動給餌システムが有効になっています。
③ 内蔵の赤外線レーザー位置決めにより、PCB の高速位置決めに役立ちます。
④ 上部加熱ヘッドと取り付けヘッドの 2 in 1 設計。

⑤ 耐圧試験装置を内蔵した実装ヘッドにより、プリント基板の潰れを防ぎます。
⑥実装ヘッド内に真空が内蔵されており、はんだ除去完了後、自動的にBGAチップをピックアップします。

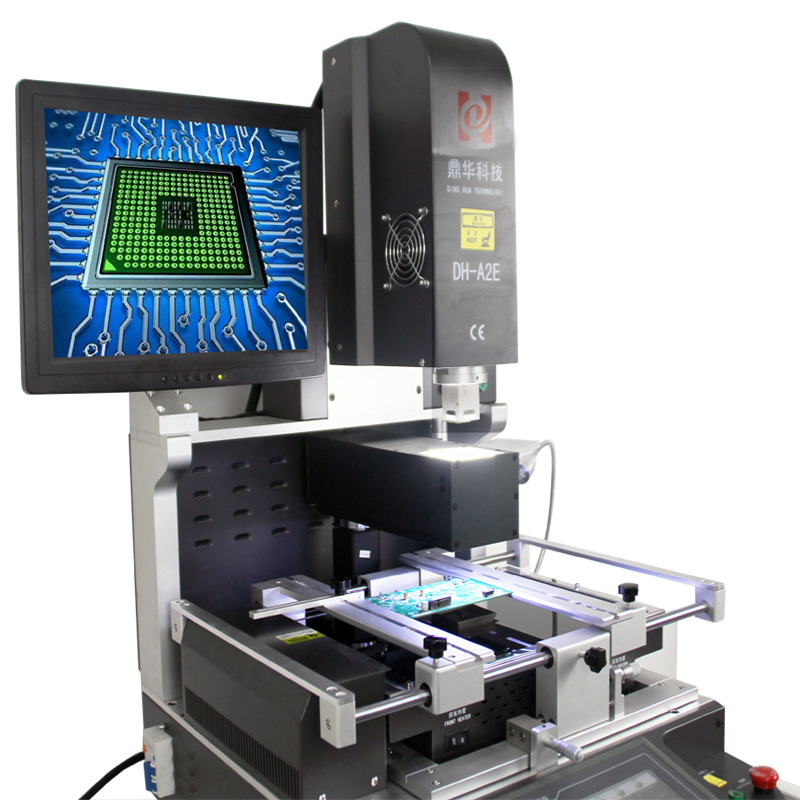

自動光学アライメント BGA リワークステーションマザーボード修復ツールリボール Iphone ロジックボードモバイル

◆独立して制御される 3 つのヒーター
①上部と下部のヒーターは熱風加熱、3番目は赤外線予熱ゾーンで、上部と下部のヒーターは8つのセグメント上昇温度/一定時間/温度上昇勾配を設定でき、数万のグループの温度曲線を保存できます。
② PCB ボードと BGA チップを同時に加熱できます。また、3 番目の IR ヒーターは PCB 基板を底部から均等に予熱し、修理プロセス中の PCB の変形を防ぎます。3 つのヒーターはすべて独立して加熱できます。
③ K タイプ熱電対閉ループ制御と PID 自動温度補償システムを PLC および温度モジュールと組み合わせて使用し、正確な温度偏差を可能にします。±摂氏2度。
④ 外部センサーは温度を正確に検出し、いつでも実際の温度曲線を正確に分析および校正できます。

光学式アライメントを備えた自動赤外線熱風 SMD リワークはんだ除去ステーション

◆多機能人間工学システム
①底部ヒーターは上下に調整可能です。
② 360度のあらゆる種類の磁気上下ノズルを採用°回転式、取り付けと交換が簡単、カスタマイズされたサイズも利用可能です。
③ 多機能 PCB サポートシェルフは、ユニバーサル固定具と V 溝ブラケットとともに X 軸に沿って移動でき、あらゆる種類の PCB 位置決めに適しています。
④強力なクロスフローファンは、はんだ除去またははんだ付けが完了した後、自動的にPCBボードを急速に冷却し、ヒーターの劣化を防ぐことができます。ヒーターの温度が常温まで下がるとファンは自動的に停止します。

光学式アライメントを備えた自動赤外線熱風 SMD リワークはんだ除去ステーション

◆優れた安全機能
機械はCE認証を保証されています。非常ボタンを装備しています。また、はんだ付け/はんだ除去プロセスが完了する約5秒前に音声警告が発生します。異常時自動電源オフ保護装置、二重過熱保護制御付き。

パッキングリスト
1. マシン: 1 セット
2. すべては安定した強力な木製ケースに梱包されており、輸出入に適しています。
3. トップノズル: 3 個 (31*31mm、38*38mm、41*41mm)
下部ノズル:2個(34*34mm、55*55mm)
4.ビーム:2個
5.梅ノブ：6個
6.ユニバーサルフィクスチャ:6個
7.サポートネジ:5個
8.筆ペン:1本
9.真空カップ:3個
10.真空針:1個
11.ピンセット:1個
12. 温度センサーワイヤー: 1 個
13.専門的な説明書: 1冊
14. ティーチングCD:1枚
