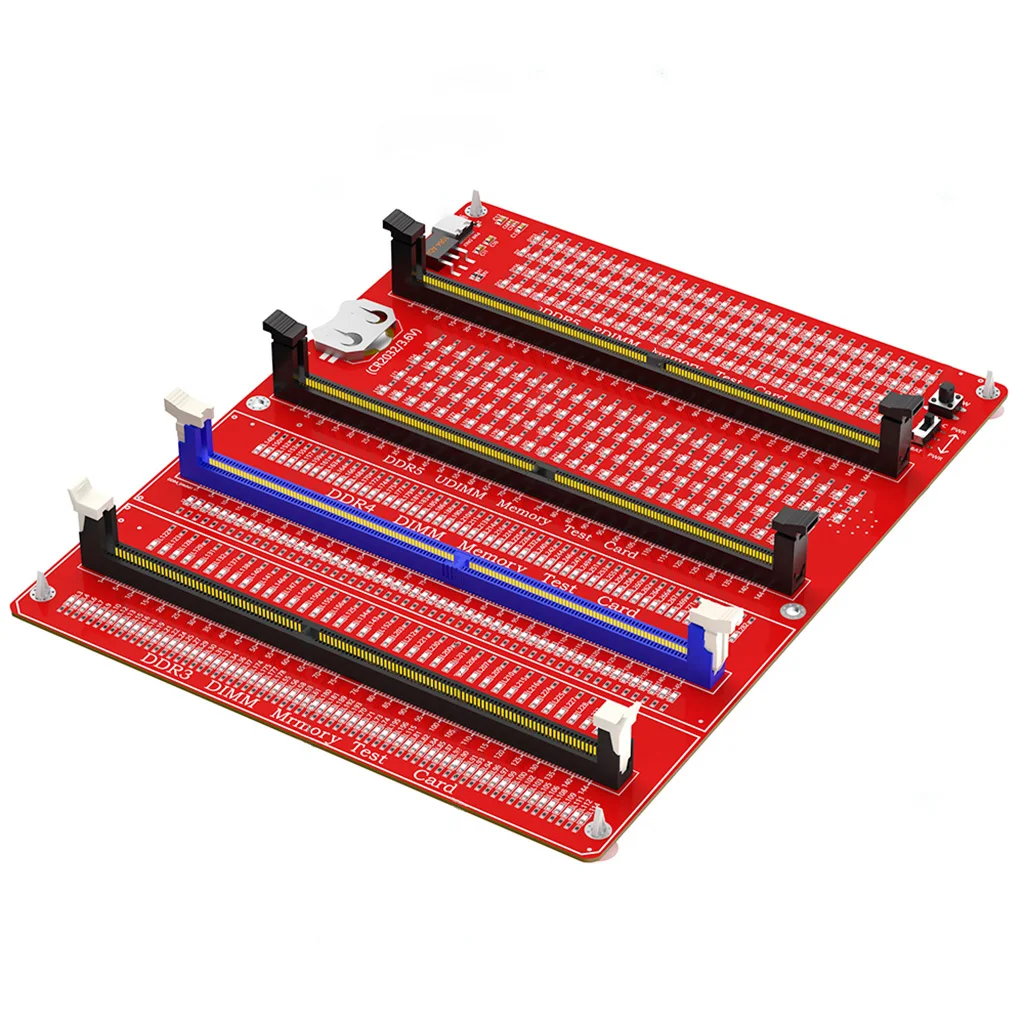

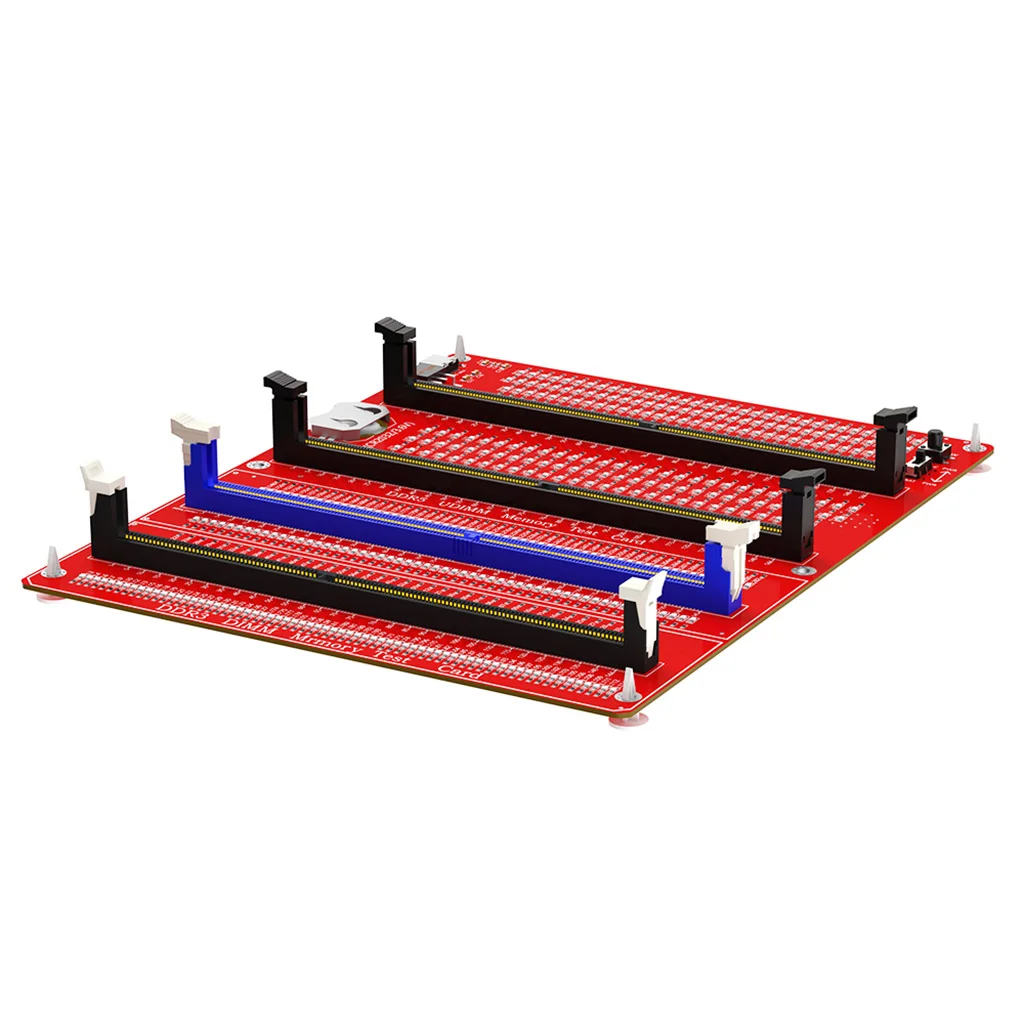

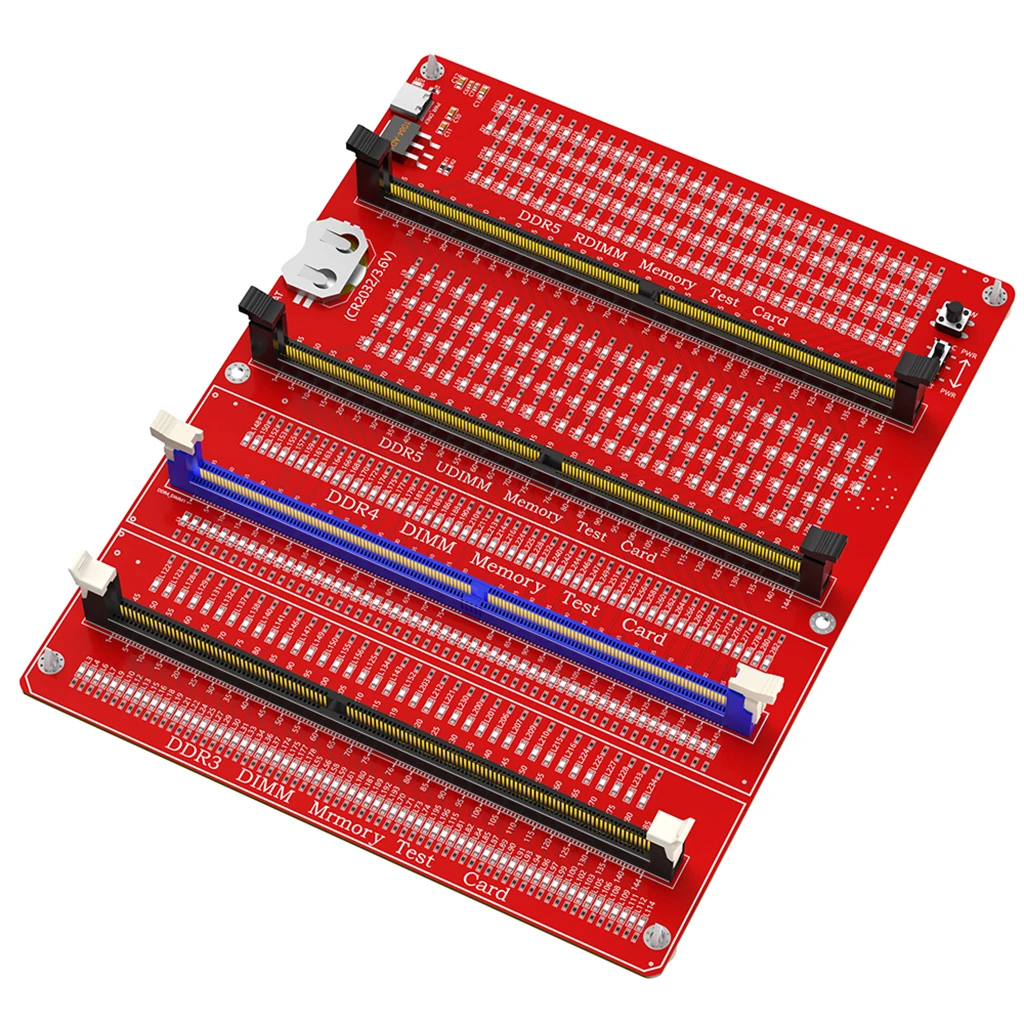

3 in 1 コンボ DDR3/4/5 RDIMM/UDIMM メモリテスター PC デスクトップコンピュータ用 DDR3/DDR4/DDR5 メモリテストカード LED インジケータ付き

テストボードの各バッチのスロットの色は若干異なる場合がありますが、製品の性能や機能に変更はありませんのでご了承ください。
ご不明な点がございましたら、要件を確認するためにお問い合わせください。


RAMテスター機能紹介

一般的な RAM 障害
ゴールド フィンガーの接触不良、ゴールド フィンガーの磨耗/亀裂、抵抗器またはコンデンサの損傷/取り外し、メモリ チップの欠陥、および冷はんだ接合。

この RAM テスターは、ハードウェアのオープン/ショート回路によって引き起こされる上記の障害をすべて診断するように設計されています。 LED インジケータを介してすべてのデータ ラインをテストします。データ ライン ループにハードウェア障害がある場合、対応する LED が異常に明るくなるか完全に消灯します。

ユーザー説明書

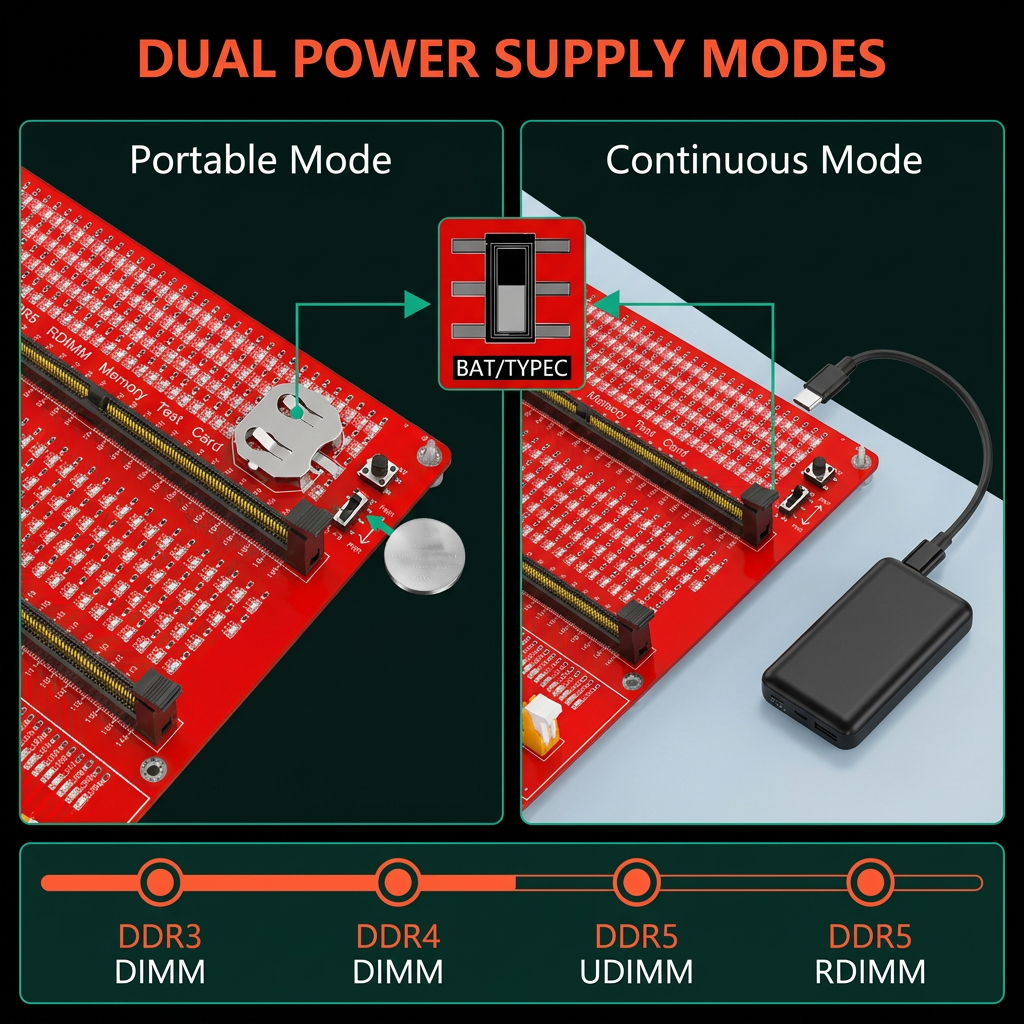

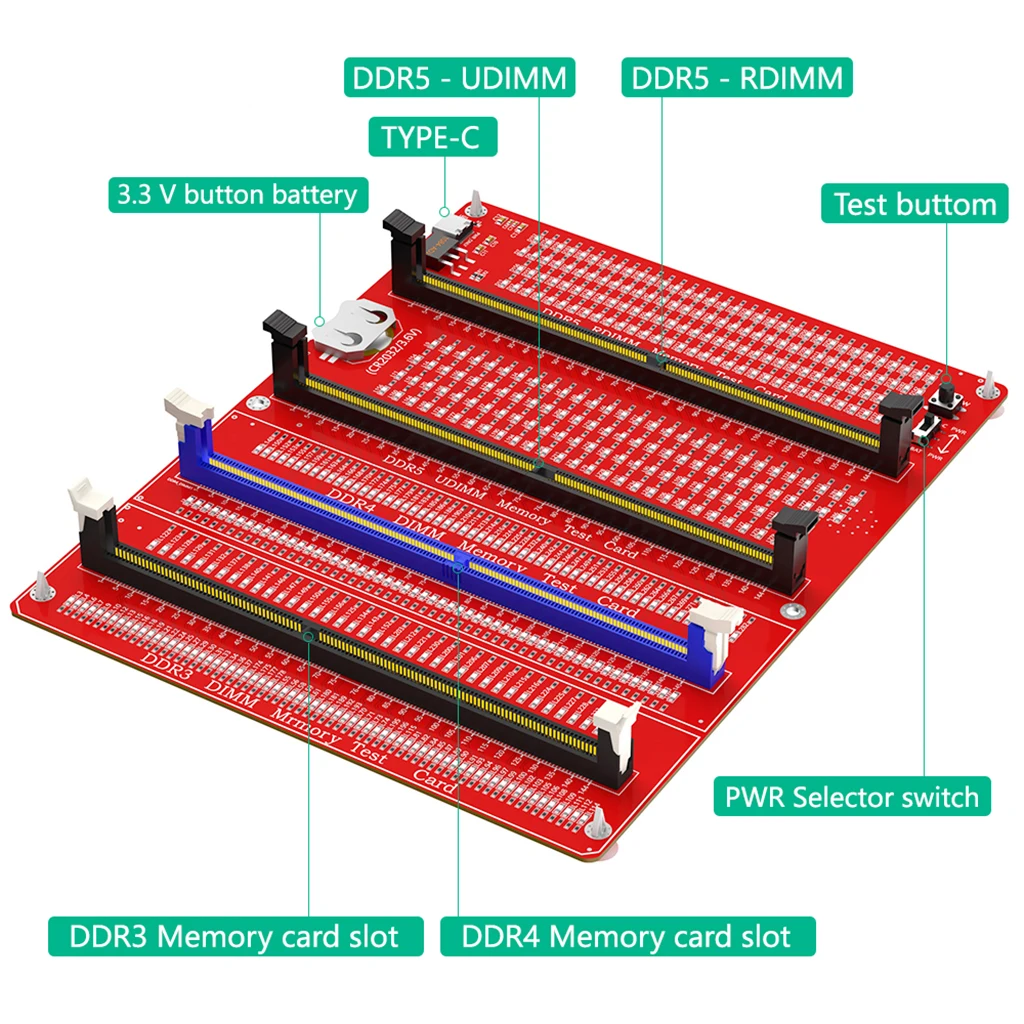

電源: CR2032 3.3V コイン電池をバッテリーホルダーに挿入するか、TYPE-C ケーブル経由で電源を供給します。
バッテリーモード: スイッチを BAT に切り替えます。
TYPE-C モード: スイッチを TYPEC に切り替えます。

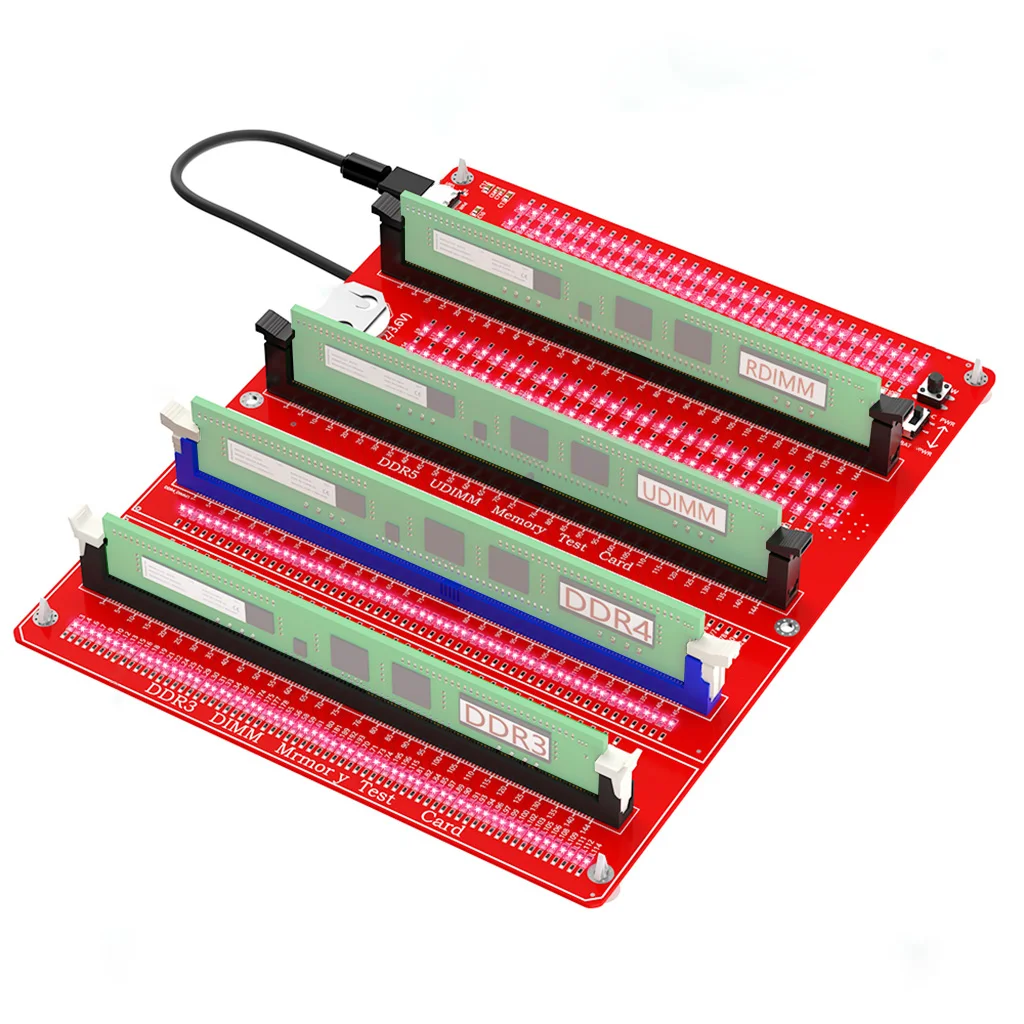

RAM モジュールをテスター スロットに挿入します。
テストボタンを押し続けます。
すべての LED が均一な明るさで点灯 = データ ライン回路にオープン/ショート故障がない
LED のちらつき = ゴールドフィンガーの接触不良
LED が消灯 = ハードウェアの開回路。ゴールド フィンガーの磨耗、抵抗アレイの損傷、PCB トレースの破損を確認します。 LED 番号のマーキングによって障害のあるピンを特定し、マルチメーターを使用して特定の原因を特定します。
ハードウェア テストに合格しても RAM が正常に動作しない場合は、メモリ チップの欠陥が問題である可能性があります。交換テストまたは専用の診断ソフトウェアを使用して、障害のあるチップを特定します。

RAMインターフェースの説明
標準の RAM インターフェイスには通常、次のものが含まれます。
64 データライン (DQ0 ～ DQ63)
17 アドレスライン (A0 ～ A16)
DQS0N/P データストローブ信号
CKクロックライン
各種制御線と電源ピン

注意事項
この製品はメモリチップのパフォーマンスの問題を検出できません。
設計の違いにより、特定の RAM タイプでは一部の LED が消灯したままになる場合があります。
DDR4: 一部のモジュールには CK1N/CK1P/BG1 がない場合があります
DDR3 サーバー RAM: CK0/CK0 が不足している可能性があります
DDR5: 一部のモジュールには CB0A ～ CB3A、CB0B ～ CB3B、DQSN/PDQS04N/P がない場合があります

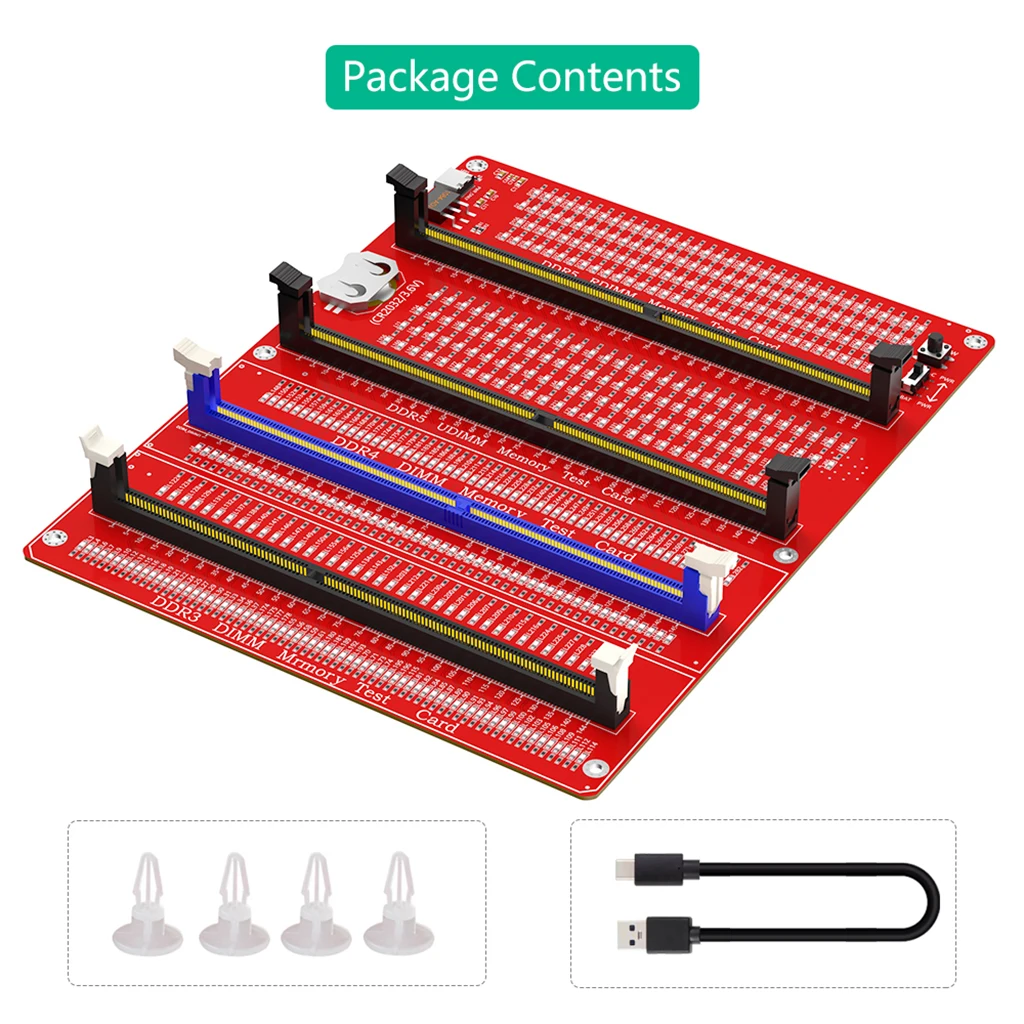

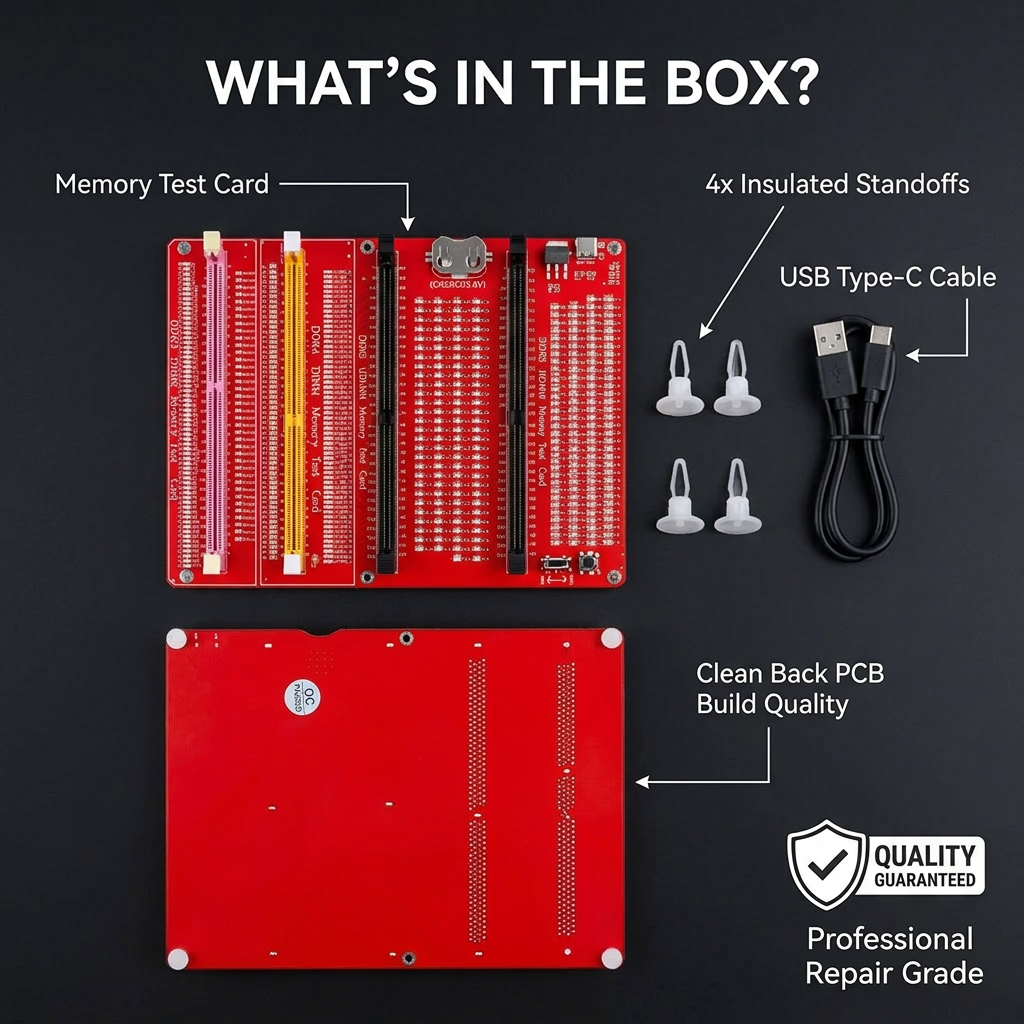

パッケージ内容:

1 x DDR3/4/5 メモリテスター

1x タイプ C ケーブル

4x PCB スペーサー
