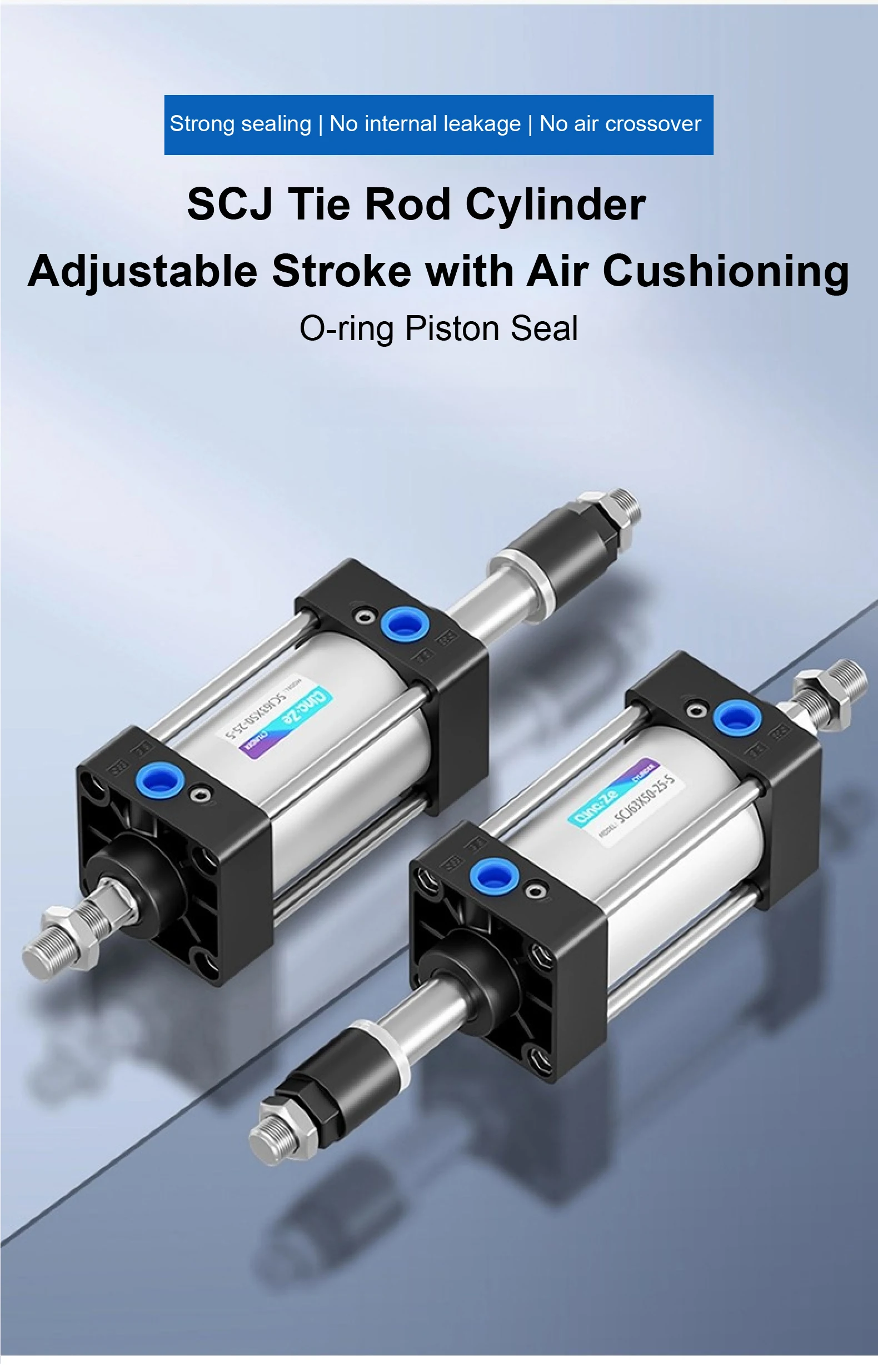

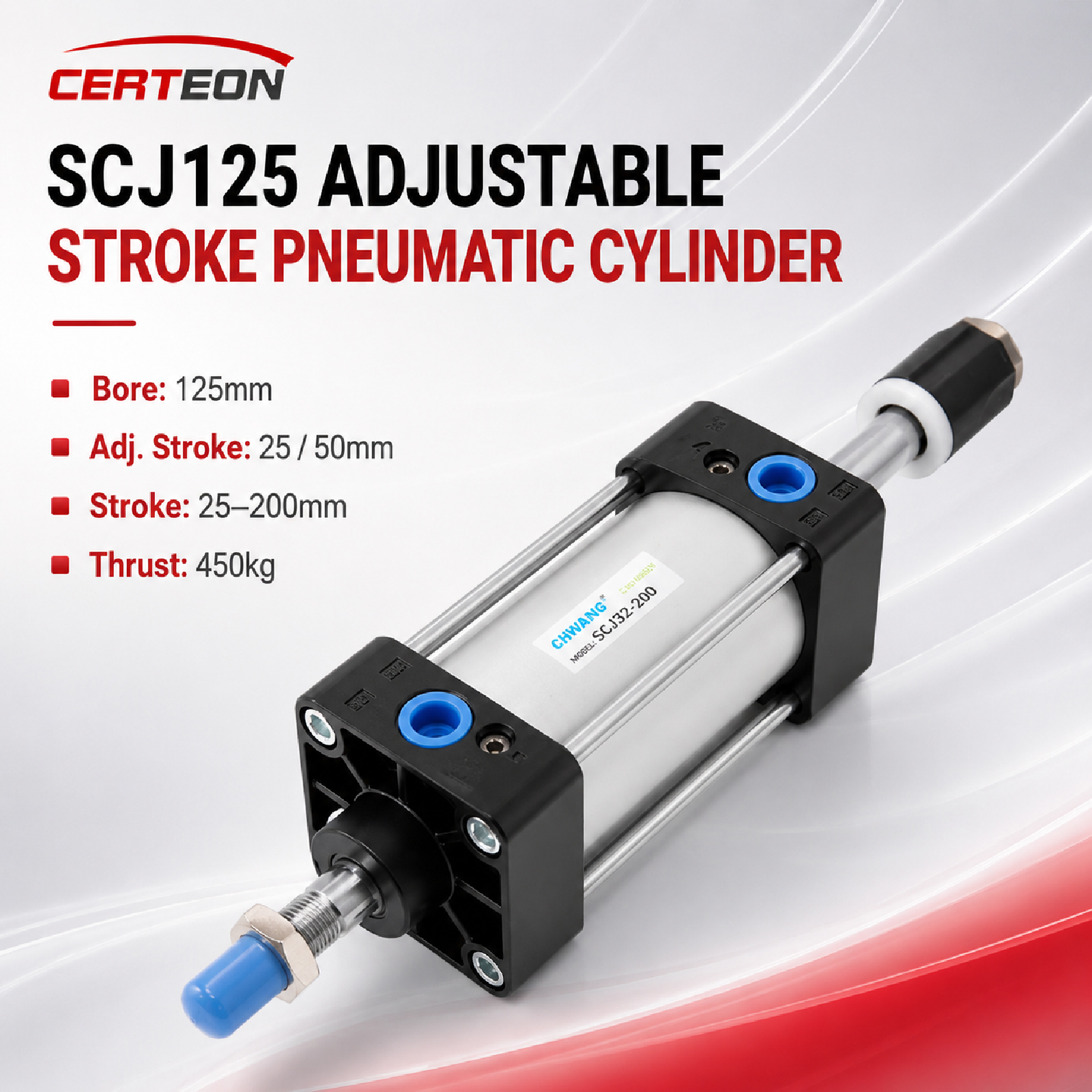

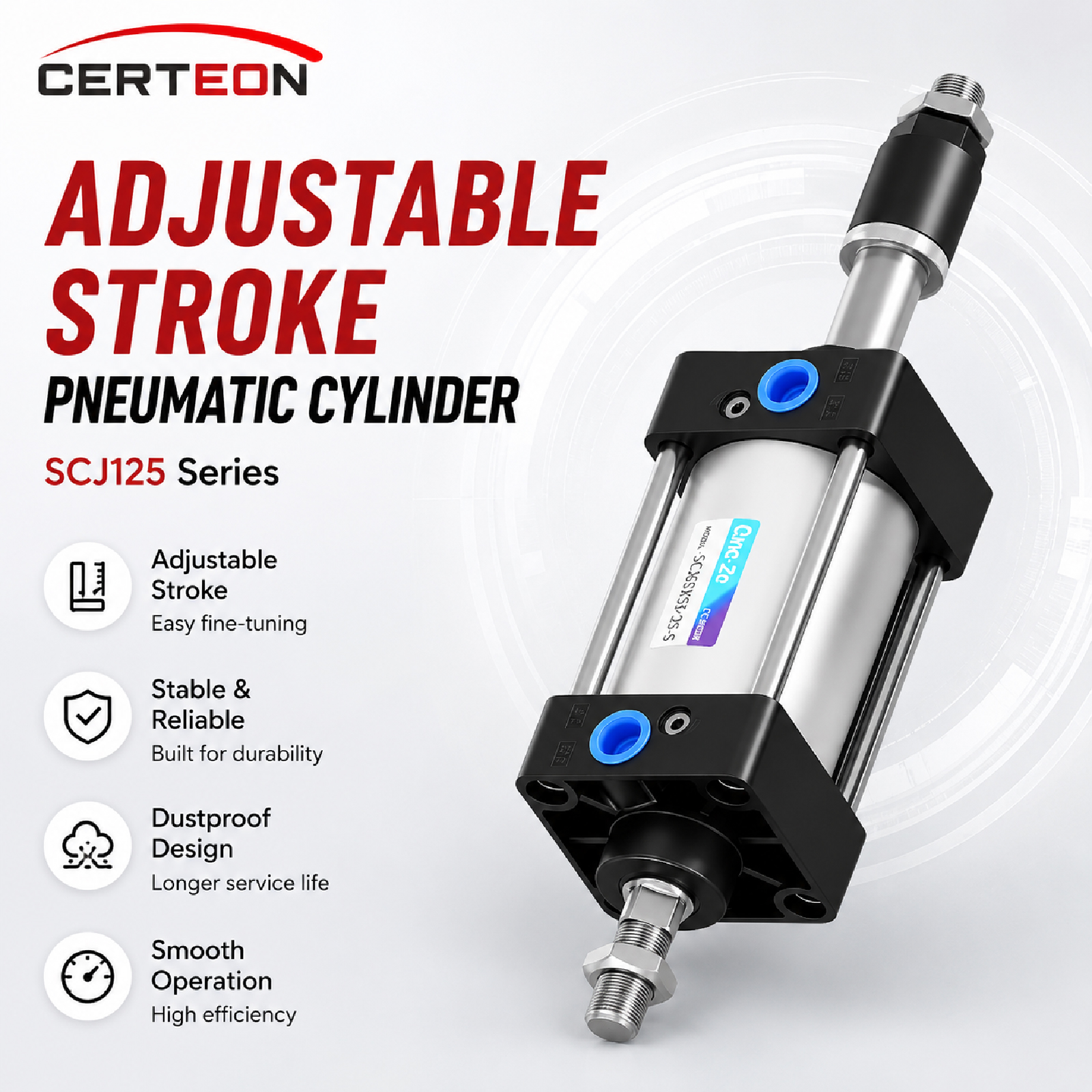

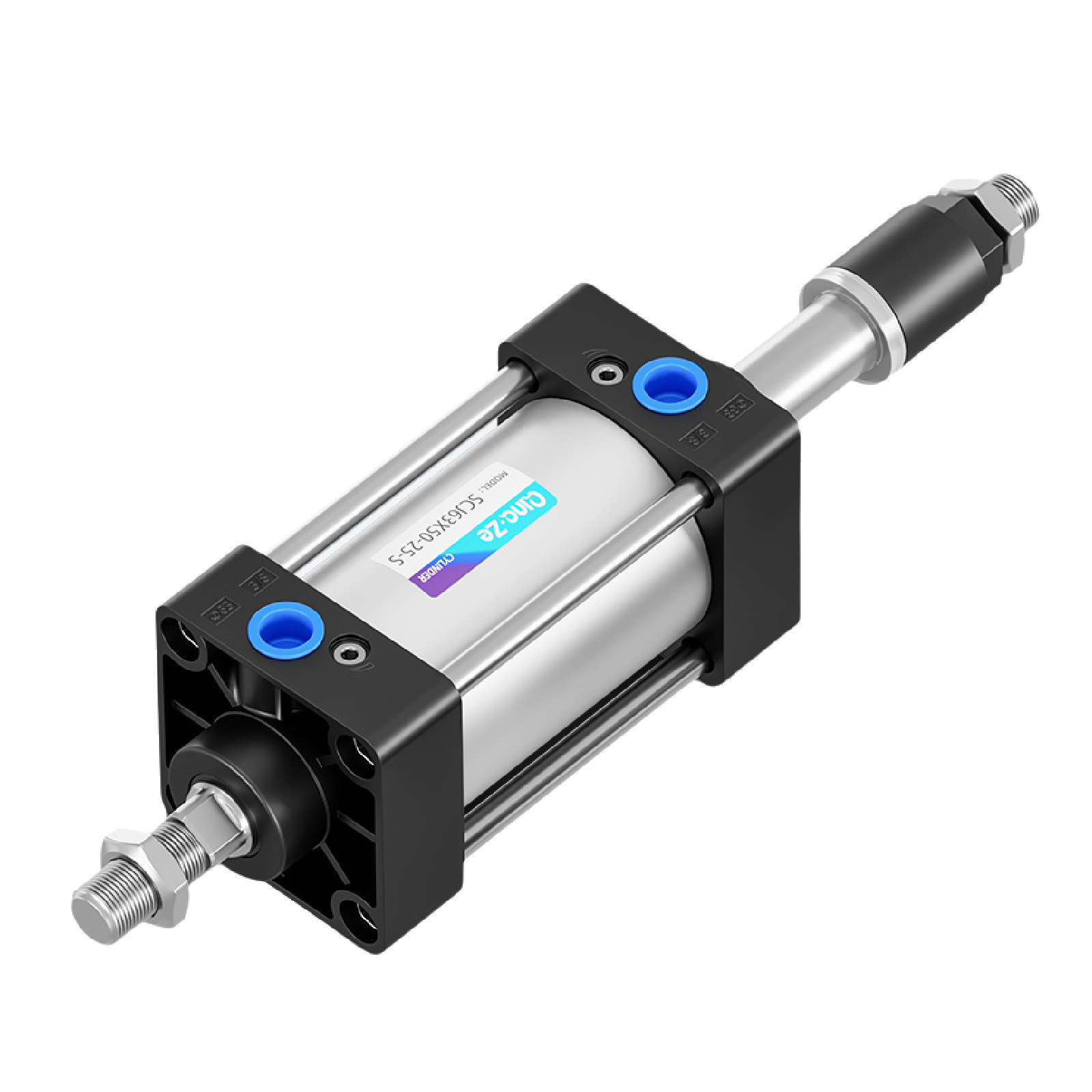

SCJ125 調整可能なストローク空気圧シリンダ 125 ミリメートルボア 25-200 ミリメートルストローク 450 キロ力オートメーション用磁気エアシリンダ
1. 注:
2. パラメータ

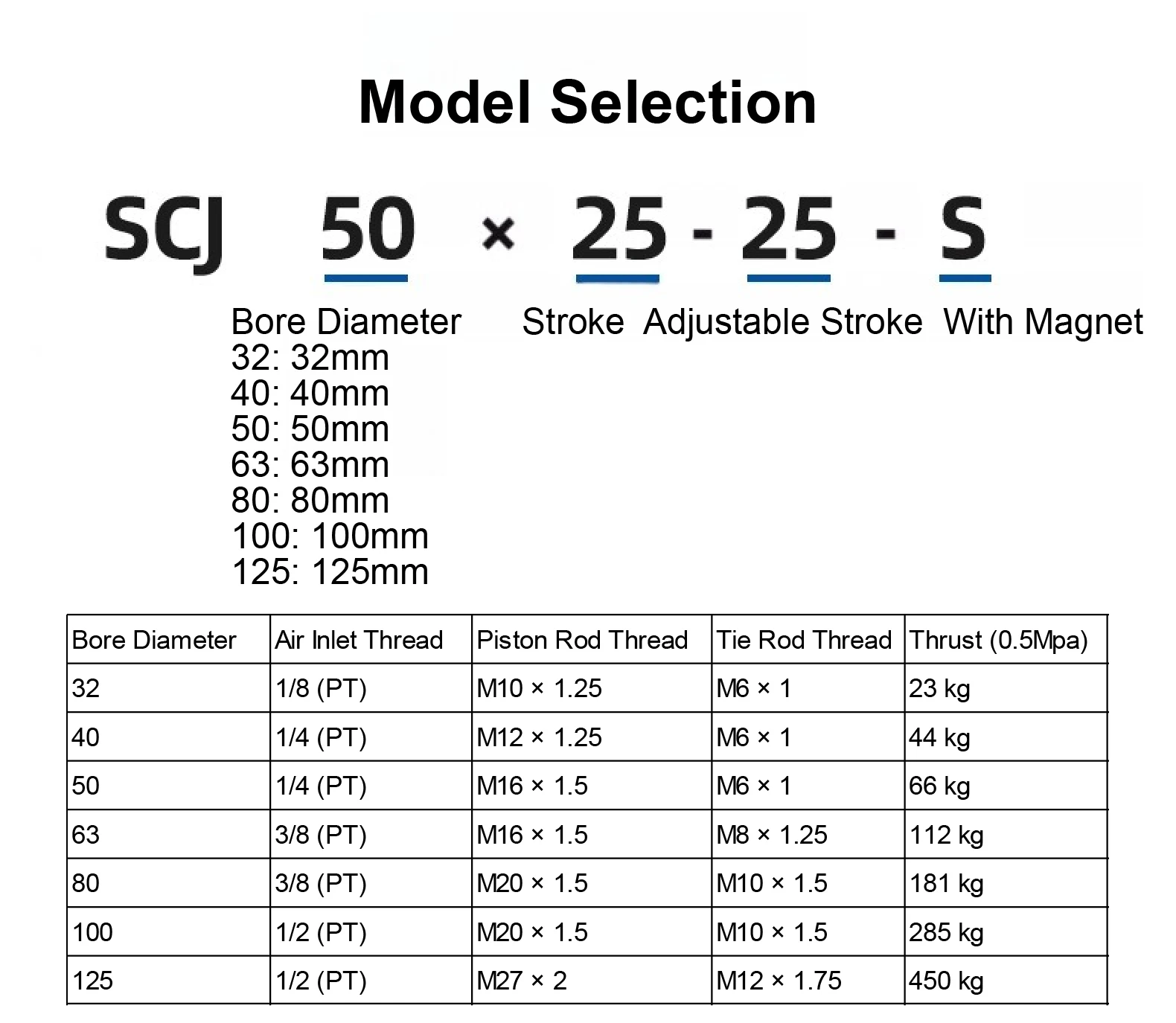

仕様 | 価値 |
ボアサイズ | 32 / 40 / 50 / 63 / 80 / 100 / 125mm |
操作の種類 | 複動式 |
中くらい | ろ過空気（≧40μm） |
取り付けスタイル | SC/FA/FB/CA/LB/TC/TCM1 |
圧力範囲 | 0.15 ～ 1.0 MPa (22 ～ 145 psi) |
最大圧力 | 1.5 MPa (215 psi) |
温度範囲 | -20～70℃ |
速度範囲 | 30～800mm/秒 |
ストローク許容値 | ±1.0～±2.0mm |
クッションタイプ | 調整可能 |
クッションストローク | 21～29mm |
ポートネジ | PT1/8～PT1/2 |

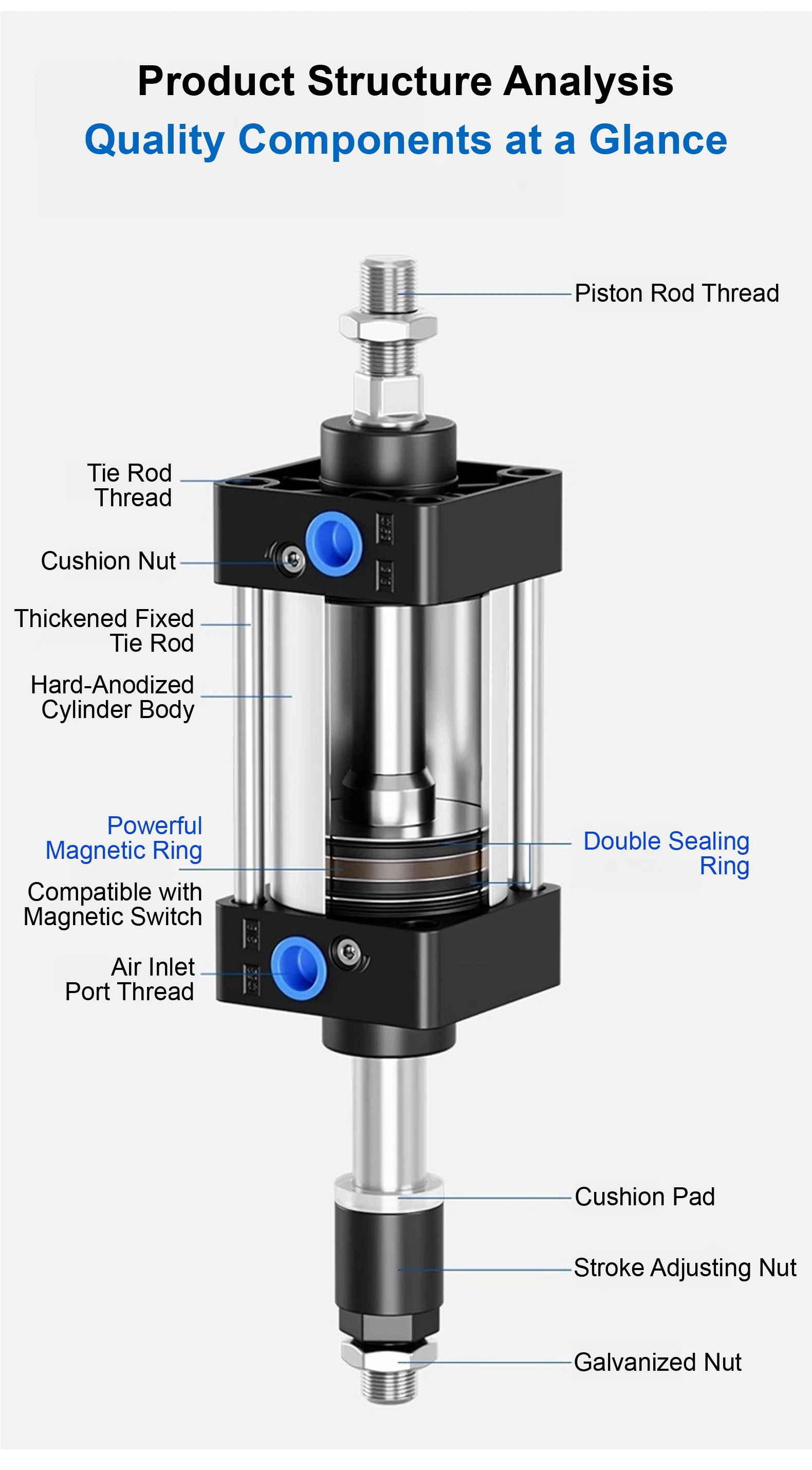

3. 特徴
精密に調整可能なストロークにより、正確で信頼性の高いモーション制御が実現します。

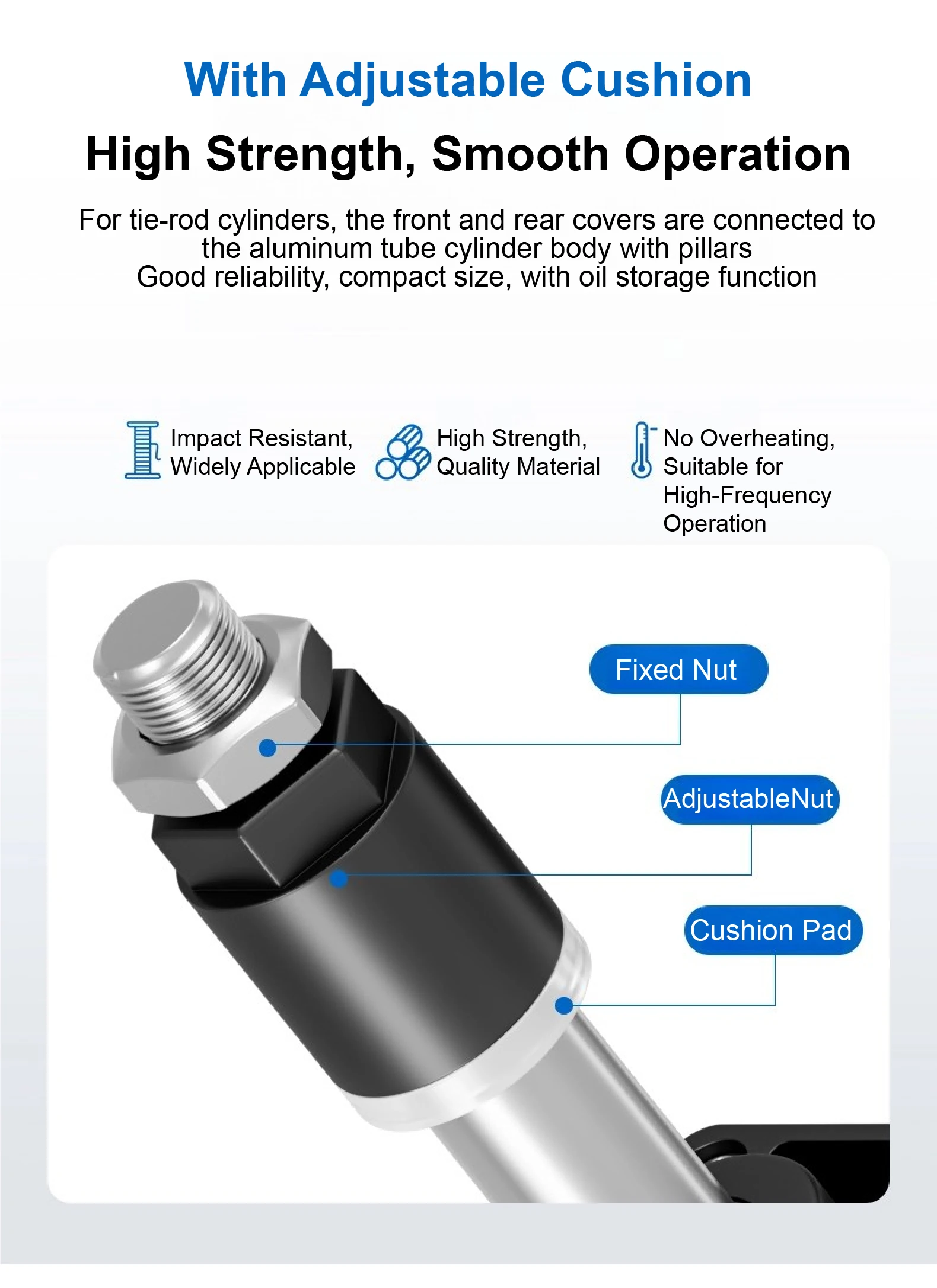

統合された調整可能なエアクッションにより、スムーズな操作が保証され、各ストロークの終わりにおける衝撃が軽減されます。

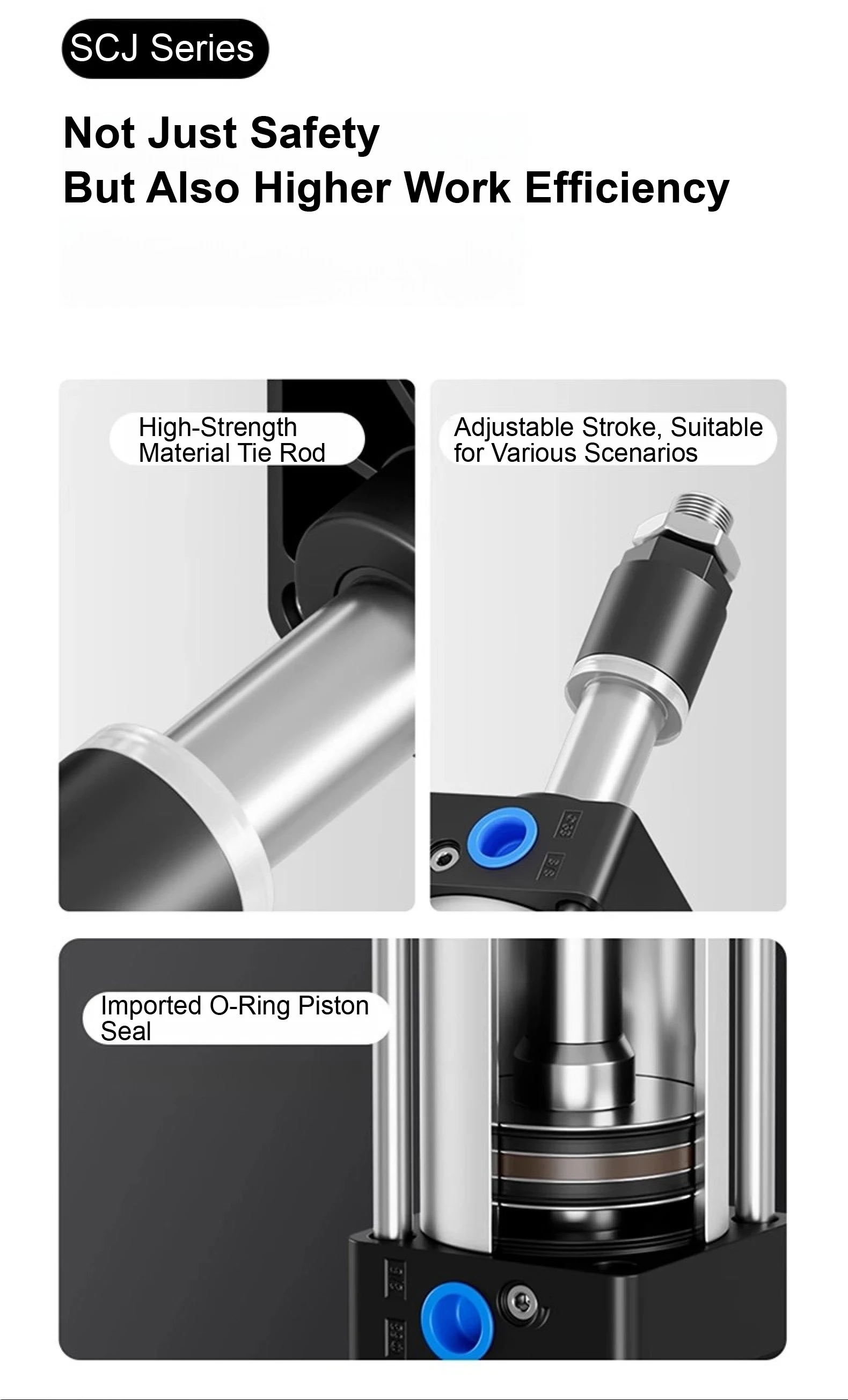

耐久性のあるタイロッド構造により、優れた強度、安定性、長期にわたる構造的完全性が実現します。

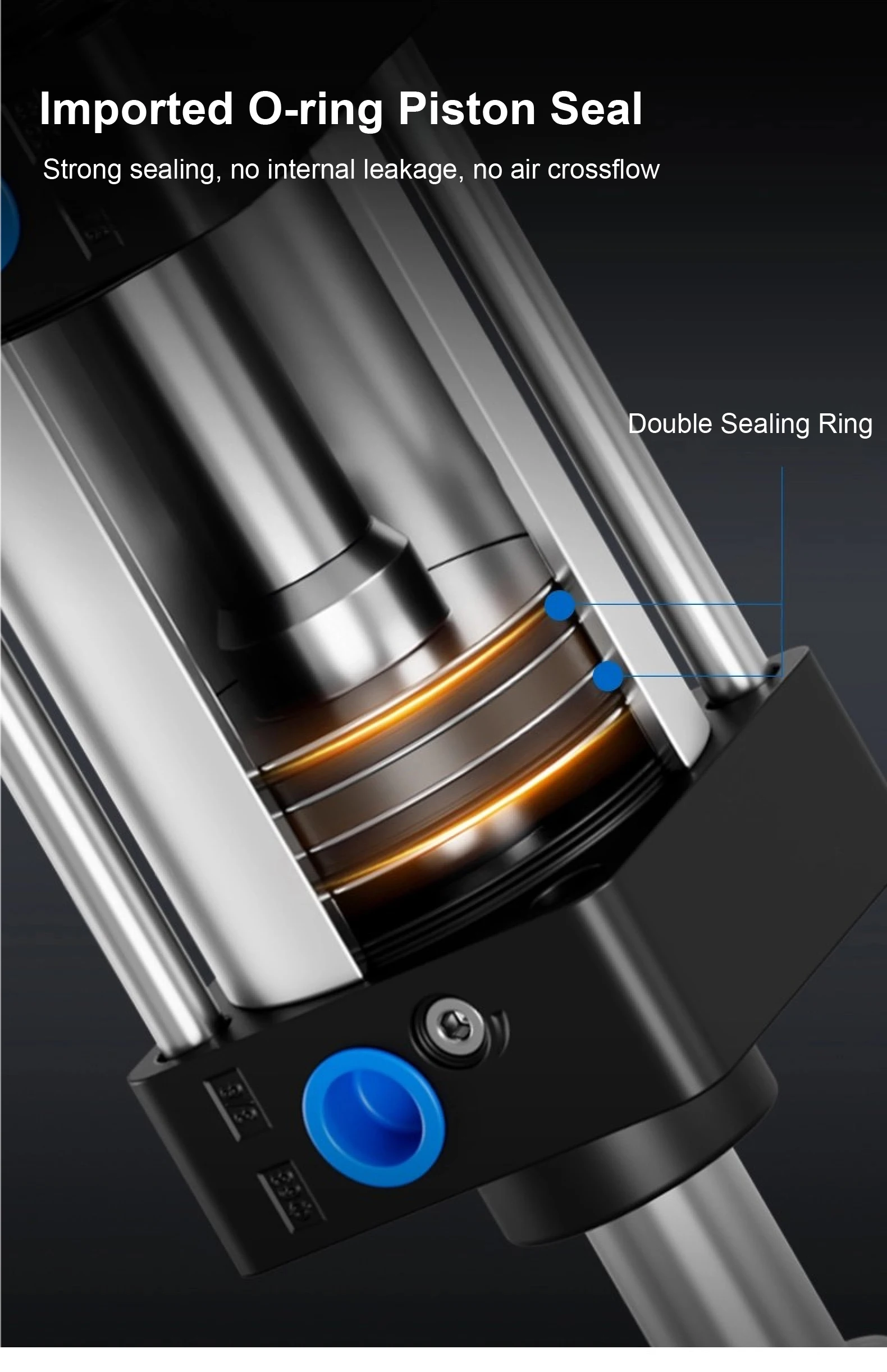

潤滑剤とデュアルリップピストンシールを内蔵したコンパクトな設計により、シール性能が向上し、耐用年数が延長されます。
標準の取り付けスタイルと互換性があるため、取り付けが容易になり、利用可能なスペースが最適化されます。

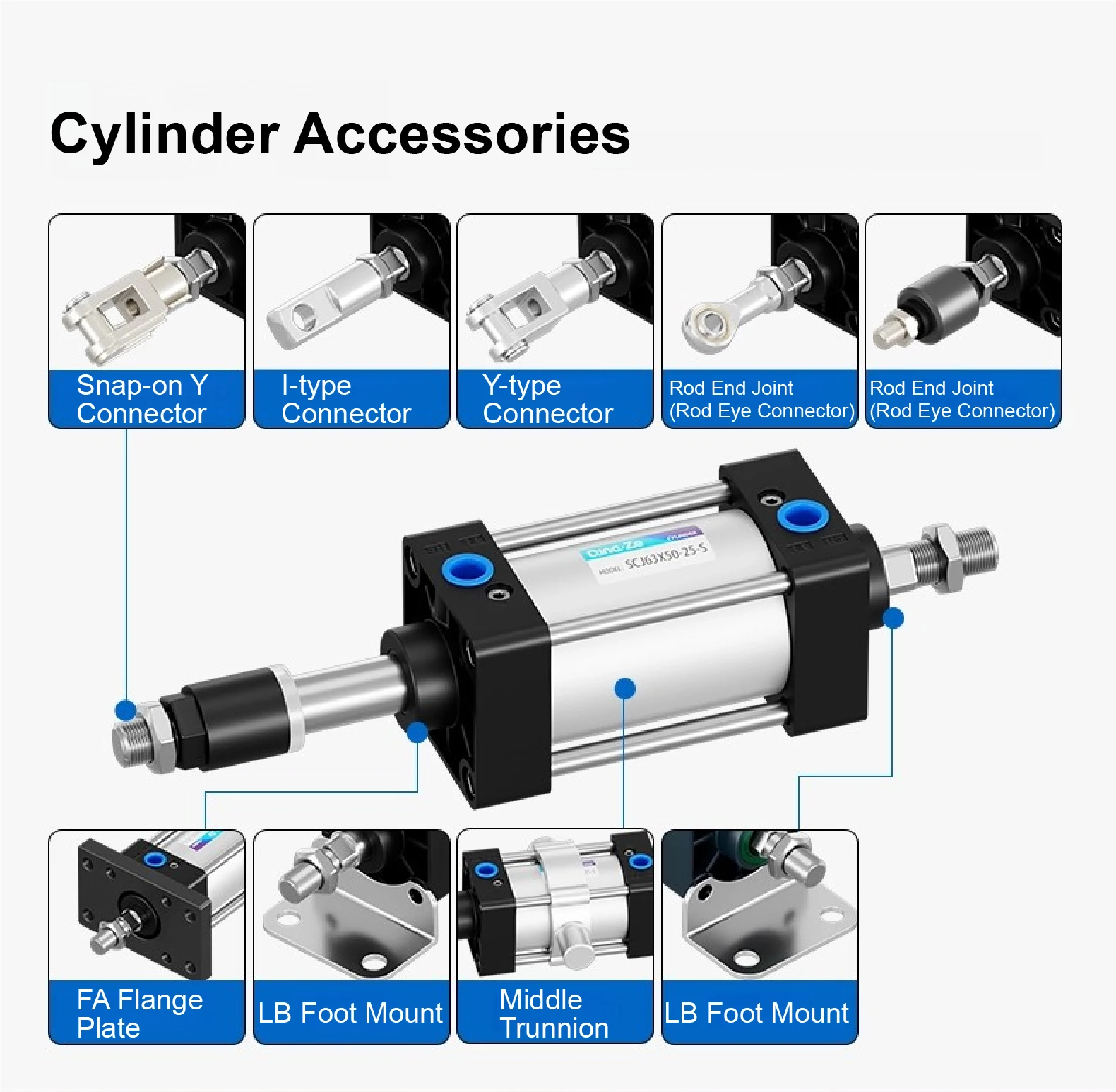

さまざまなアプリケーション要件に合わせて、柔軟な設置方法と幅広いアクセサリが利用可能です。
オプションの高温シールを使用すると、最大 150°C の環境での連続動作が可能になります。
4. アプリケーション
自動機械、産業用ロボット、包装ライン、マテリアルハンドリングシステムなどで広く使用されています。
正確な位置決め、クランプ、押し込み、持ち上げ、その他の精密な動作タスクを必要とするアプリケーションに最適です。
5. よくある質問
Q1: ストローク長のカスタマイズは可能ですか?
A1: はい。さまざまな用途要件を満たすために、ご要望に応じてカスタムストローク長も利用可能です。
Q2: どのようなタイプのエア源が推奨されますか?
A2: 最高のパフォーマンスとより長い耐用年数を得るには、40μm 以上のフィルターでろ過された清潔で乾燥した圧縮空気を使用することをお勧めします。
