HP-9000D 太陽光発電パネルテスター – 自動/手動モード、データ記録、過保護、2.8 インチ TFT ディスプレイ付き 5-800W MPPT 電力アナライザー
HP-9000D は、ソーラー パネルの最大電力点追従 (MPPT) を測定するために設計されたプロフェッショナルな太陽光発電パネル テスターです。 Pmax (最大電力)、Vmax (最適電圧)、Imax (MPPT ポイントの電流)、開放電圧、短絡電流、内部温度を測定します。同じ太陽光の下では、MPPT 出力が大きいほど、太陽光発電パネルの品質が高くなります。 Vmax は、太陽光発電システムに適合するバッテリーを決定するのに役立ちます。 2.8 インチ TFT バックライト ディスプレイ、自動および手動テスト モード、14 14 グループのデータ ストレージ、および 5 つの保護機能を備えています。ソーラーパネルの品質テスト、バッテリーのマッチング、太陽光発電システムの診断に最適です。
主な機能:
MPPT 測定 – Pmax / Vmax / Imax / OC / SC / 温度
電力範囲 – 5 ~ 800W
電圧範囲 – 0 ～ 60V
電流範囲 – 0 ～ 35A
精度 – ±(1.5% 5)
ディスプレイ – 2.8 インチ TFT バックライト
電源 – 内蔵 3.7V 600mAh リチウム電池 (5V DC 充電)
データストレージ – 14 グループ手動 14 グループ自動
特徴 1 – 2 つの測定モード: 手動テスト (単一テスト) / 自動テスト (連続テスト)
特長2 – 5つの保護機能：過熱/逆接続/過電力/過電圧警報/過電流警報
特徴3 – データ記録: 手動テスト用 14 グループ / 自動テスト用 14 グループ (周期的上書き)
特徴 4 – MPPT 精密測定: Pmax / Vmax / Imax / OC / SC / 温度

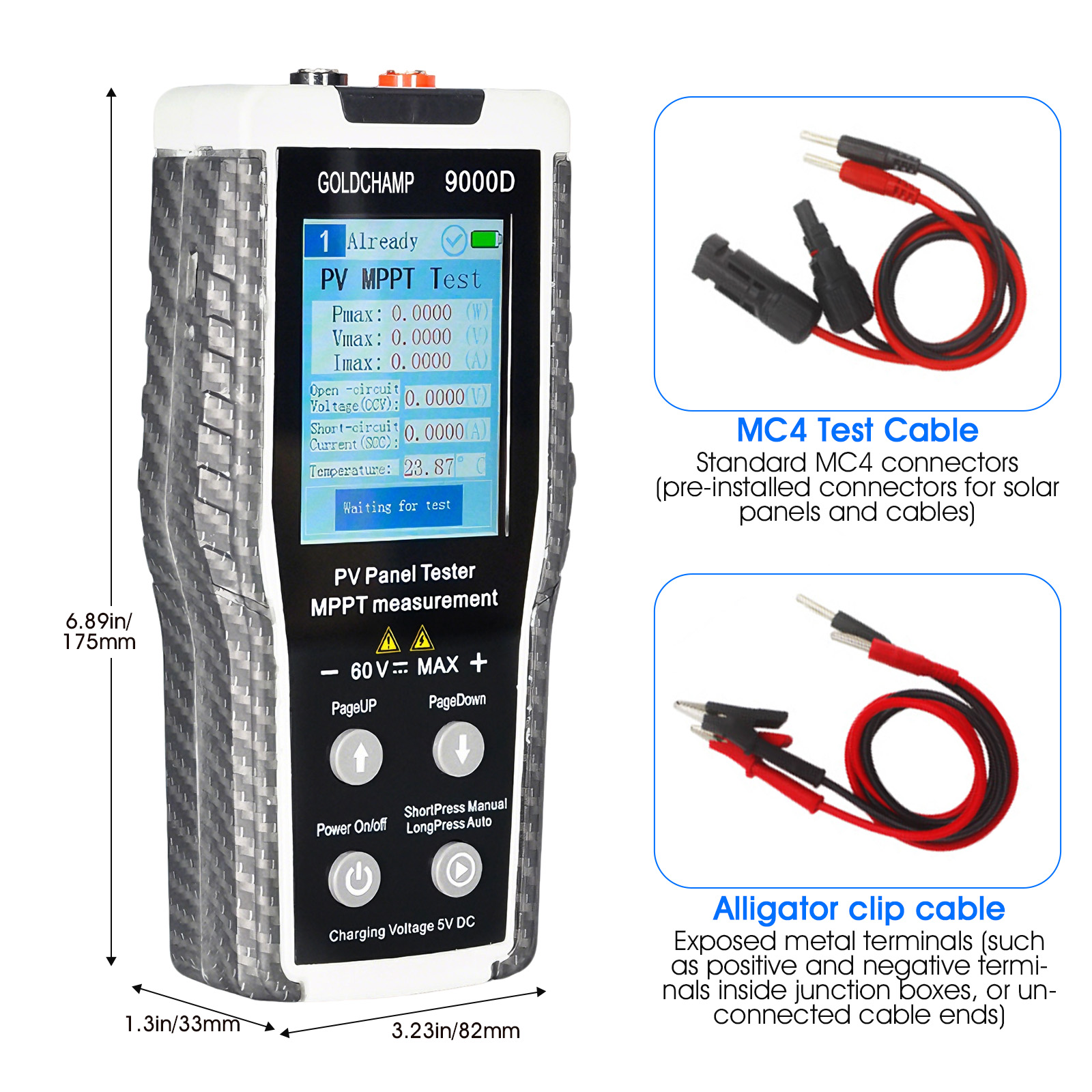

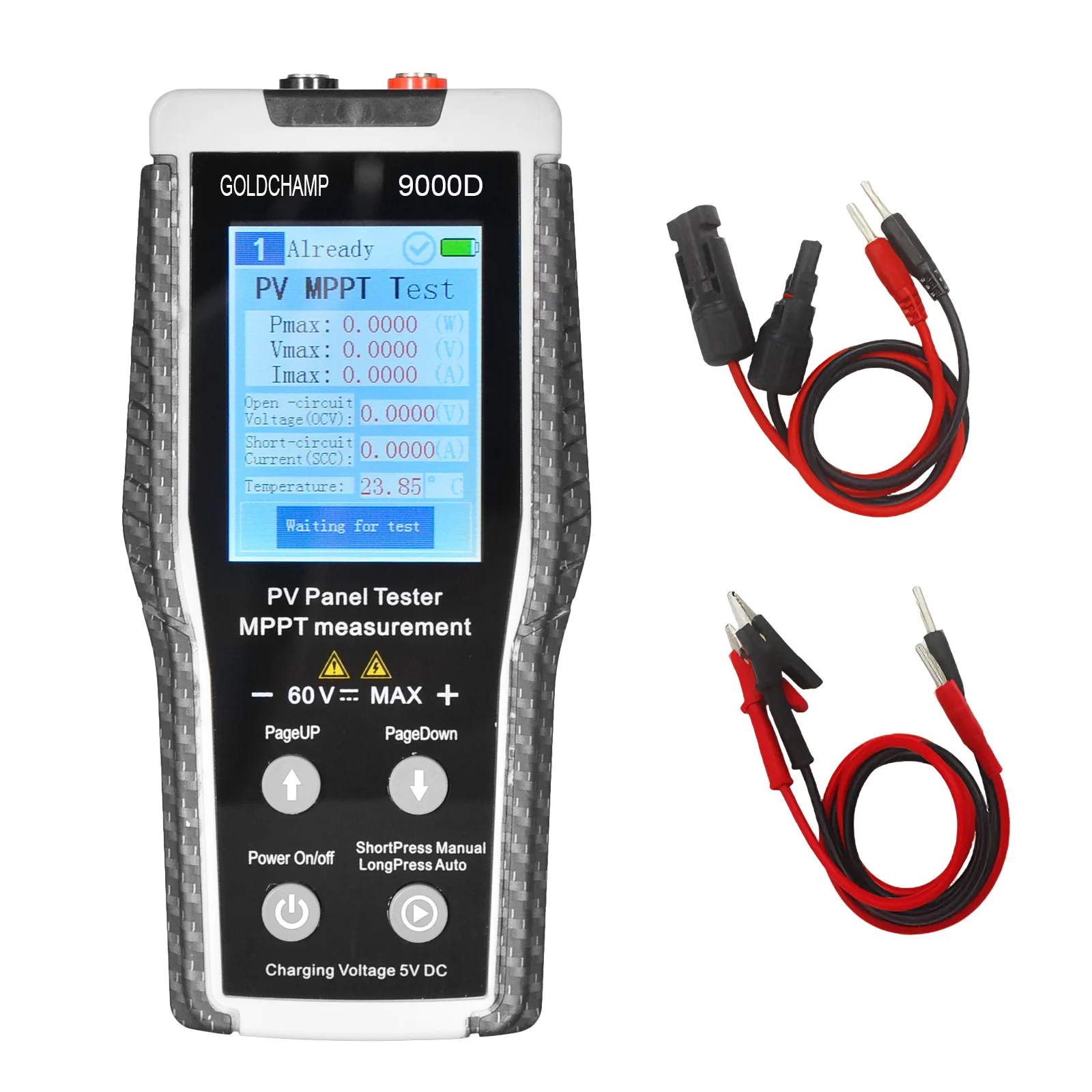

特徴 5 – デュアル テスト ケーブル: MC4 接続ケーブル ワニ口クリップ ケーブル

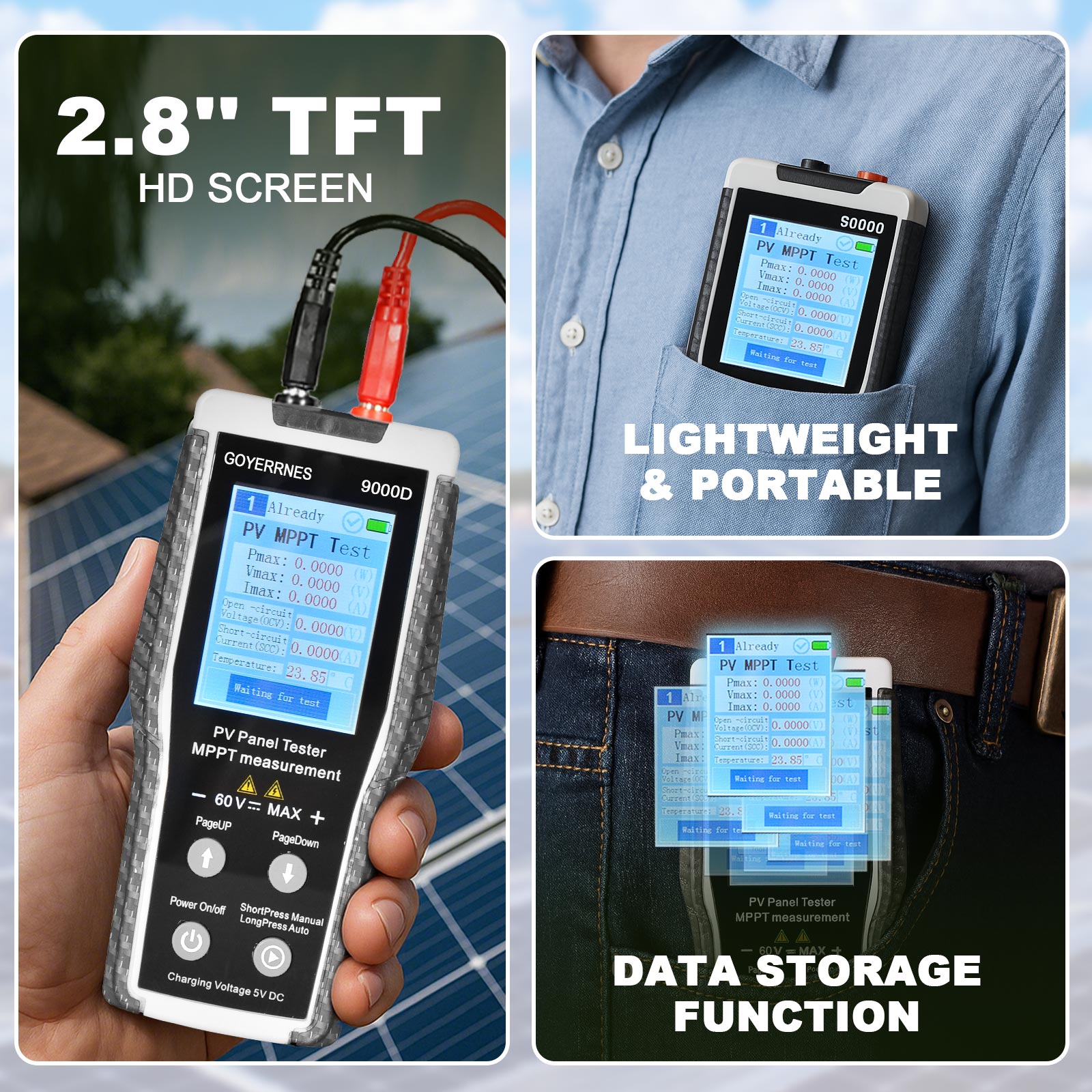

特徴 6 – 大型 2.8 インチ TFT ディスプレイ: 太陽光の下でも鮮明なデータ読み取り
特徴 7 – 内蔵充電式バッテリー: 3.7V 600mAh (5V DC 充電時)
特徴8 – オーバーヒートアラーム
特徴9 – ワンキーデータ削除：簡単なデータ管理
機能 10 – ページ切り替え機能: 4 ページで異なるデータビューを表示
製品構造
HP-9000D は、直感的なボタンレイアウトを備えたコンパクトなハンドヘルド設計で、簡単に操作できます。
No. 部品名 説明
① 電源ボタン 短く押すと電源が入ります / 2 秒間長押しすると電源が切れます
② テストボタン 短押し：手動テスト（単回MPPT測定） / 長押し：自動テスト（連続測定）
③ PageUP ボタン ページ 1 ～ ページ 4 を切り替えます。
④ PageDOWN ボタン ページ 1 ～ ページ 4 の切り替え / 設定決定（長押し）
⑤ LCD ディスプレイ 測定データを表示する 2.8 インチ TFT バックライト ディスプレイ

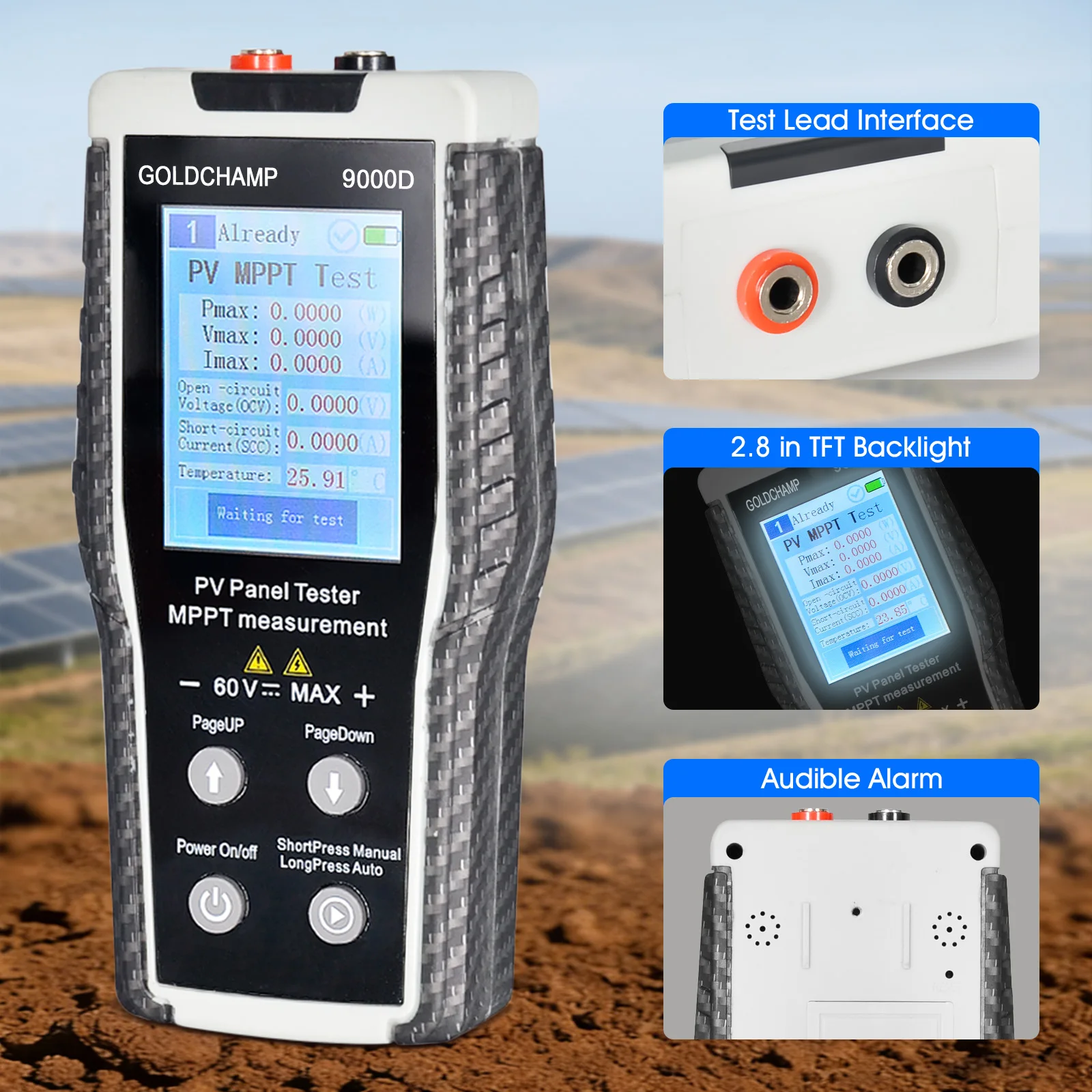

⑥ テストリードインターフェース MC4 ケーブルまたはワニ口クリップケーブルに接続します。
⑦ 充電ポート 内蔵バッテリー用 5V DC 充電
⑧ MC4接続ケーブル ソーラーパネル接続用（コネクタ取付済み）
⑨ ワニ口クリップケーブル ジャンクションボックスまたは露出ケーブル端接続用
ページ機能:
ページコンテンツ
ページ 1 初期状態 / MPPT テスト インターフェイス
ページ 2 手動測定ストレージ (14 グループ) 最大 MPPT 電力/電圧/電流
3ページ目 測定値の自動保存（14グループ）
4ページ 最新測定データ一覧表
ロック/ロック解除機能:
PageUP を長押しして設定インターフェイスに入ります (画面は次のようになります)
PageDOWN を短く押して設定状態を終了します
PageDOWN を長押ししてロックを解除します (画面に次の図が表示されます)。
LCDディスプレイ
2.8 インチ TFT バックライト ディスプレイには、次の測定パラメータが表示されます。
パラメータ 説明 単位
Pmax MPPT ポイントでの最大電力 W
Vmax MPPT ポイントでの最適電圧 (バッテリーマッチング用) V
MPPT ポイント A の Imax 電流
開回路電圧 (OCV) パネルが負荷に接続されていないときの電圧 V
短絡電流（SCC） パネル端子短絡時の電流 A
温度 機器内部温度 °C
表示インジケータ:
記号の意味
すでにユニットはテストの準備ができています
テスト待ち スタンバイモード、テストコマンド待ち
赤色データ 最大電力点データ (表形式)
青色の曲線 電圧 (チャート表示)
オレンジ色の曲線 現在 (チャート ビュー内)
赤色の曲線 パワー (チャートビュー)
緑色の縦線 MPPT ポイント (Vm / Im / Pm)
測定テーブル
テーブル データはサンプリング データ ポイントの一部のみを表します。
赤いデータは最大電力点データを示します
曲線ビュー: 青 = 電圧、オレンジ = 電流、赤 = 電力
緑色の縦線は MPPT ポイントを示します

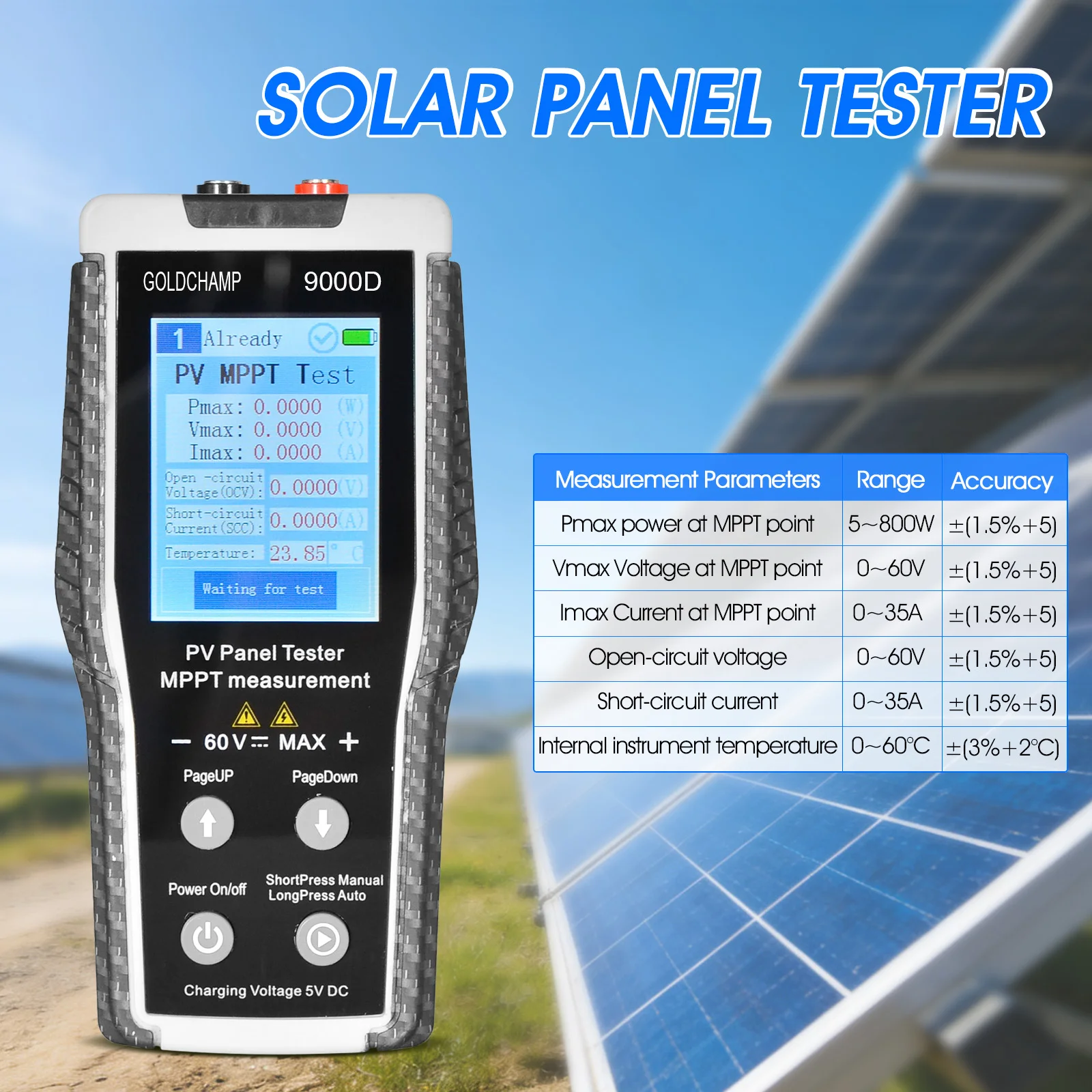

技術仕様
パラメータ範囲の精度
Pmax (MPPT 電力) 5 ～ 800W ±(1.5% 5)
Vmax (MPPT 電圧) 0 ～ 60V ±(1.5% 5)
Imax (MPPT 電流) 0 ～ 35A ±(1.5% 5)
開放電圧 0 ～ 60V ±(1.5% 5)
短絡電流 0 ～ 35A ±(1.5% 5)
内部温度 0 ～ 60℃ ±(3% 2℃)
一般仕様
パラメータの仕様
ディスプレイ 2.8 インチ TFT バックライト
電源 3.7V 600mAh リチウム電池（内蔵）
充電電圧 DC5V
データストレージ 14グループ（手動） 14グループ（自動）
寸法 175 × 82 × 33 mm
保護機能 過熱/逆接続/過電力/過電圧警報/過電流警報
テストケーブル MC4 接続ケーブル ワニ口クリップケーブル
動作条件:
条件要件
太陽光 測定時には太陽光の下で行う必要があります
パネル電力は800Wを超えないでください
パネル接続 テスト済みのパネルを負荷に接続できません
過熱 過熱した場合は、自然冷却を待ってから続行してください
測定操作
5.1 電源のオン/オフ
電源オン: 電源ボタンを短く押します。
電源オフ: 電源ボタンを 2 秒間長押しします。

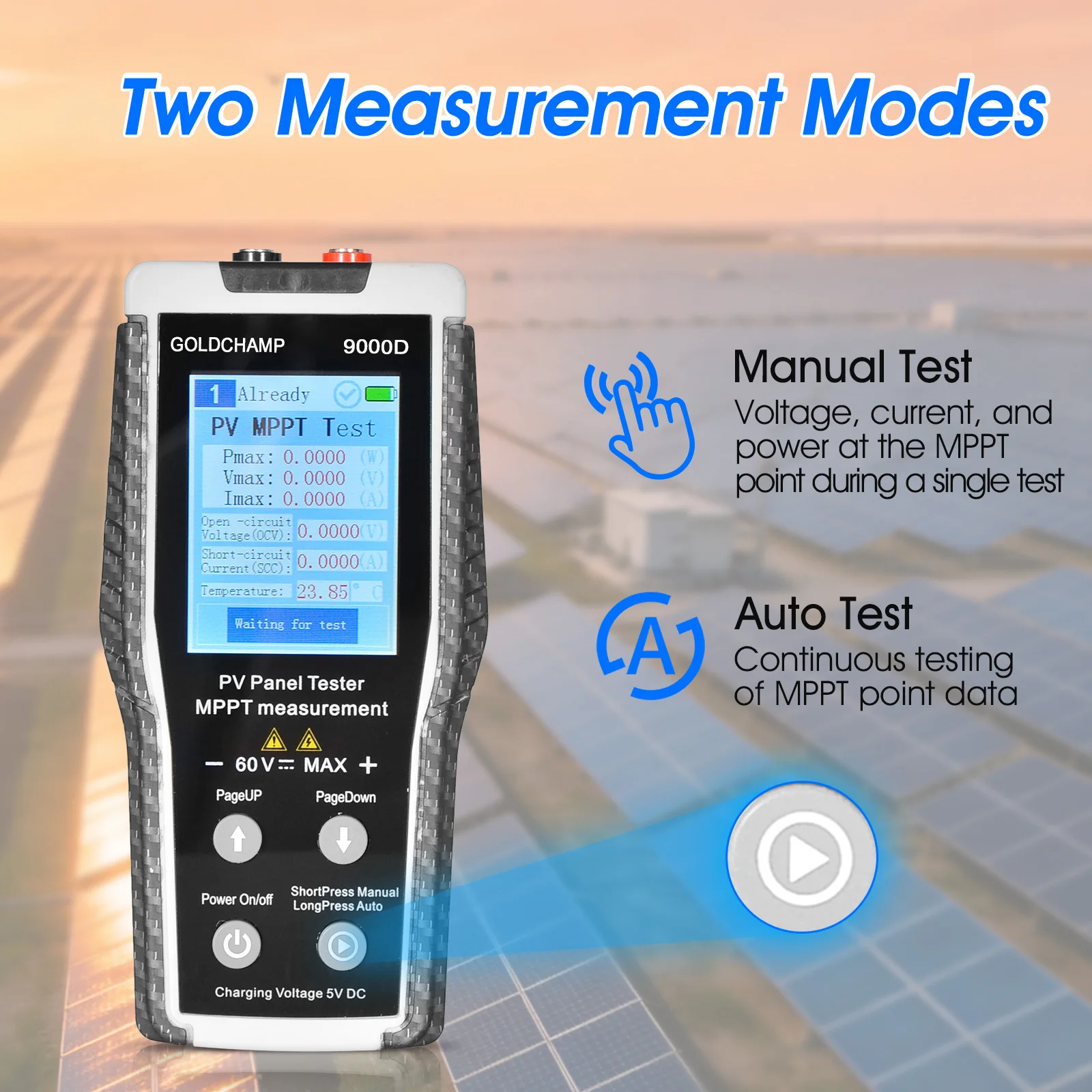

5.2 測定モード
特徴 1 – 2 つの測定モード:
モード動作説明
手動テスト テスト ボタンを短く押す MPPT ポイントの電圧、電流、および電力の単一テスト。 1 回のテスト後に停止する
自動テスト テストボタンを長押し MPPT ポイントデータの継続テスト。テスト間隔は電力サイズと内部発熱によって自動的に設定されます
自動テストを停止するには: テスト ボタンをもう一度押します。現在のテストが完了すると機器が停止します。
5.3 ページのナビゲーション
ボタンの機能
PageUP ページ 1 → ページ 2 → ページ 3 → ページ 4 に切り替えます
PageDOWN ページ 4 → ページ 3 → ページ 2 → ページ 1 に切り替えます
ページ 2 – 手動テストの保存:
手動測定結果を保存（全14グループ）
最大 MPPT 電力、電圧、電流値を含む
「テスト」ボタンを押す → 削除プロンプトが表示される → もう一度「テスト」を押すとすべてのデータが消去されます
14 回を超える測定の場合、データは周期的に上書きされます
ページ 3 – 自動テスト ストレージ:
自動測定結果を保存（全14グループ）
「テスト」ボタンを押す → 削除プロンプトが表示される → もう一度「テスト」を押すとすべてのデータが消去されます
14 回を超える測定の場合、データは周期的に上書きされます
ページ 4 – データチャート:
最新の測定データをグラフで表示
青 = 電圧、オレンジ = 電流、赤 = 電力
緑色の縦線 = MPPT ポイント (Vm / Im / Pm)
5.4 設定メニュー
PageUPボタンを長押しして設定インターフェイスに入ります
画面表示
PageDOWN を短く押して設定状態を終了します
PageDOWN を長押ししてロックを解除します (画面表示
下を押してカーソルを設定の保存列に移動し、○を押して終了します

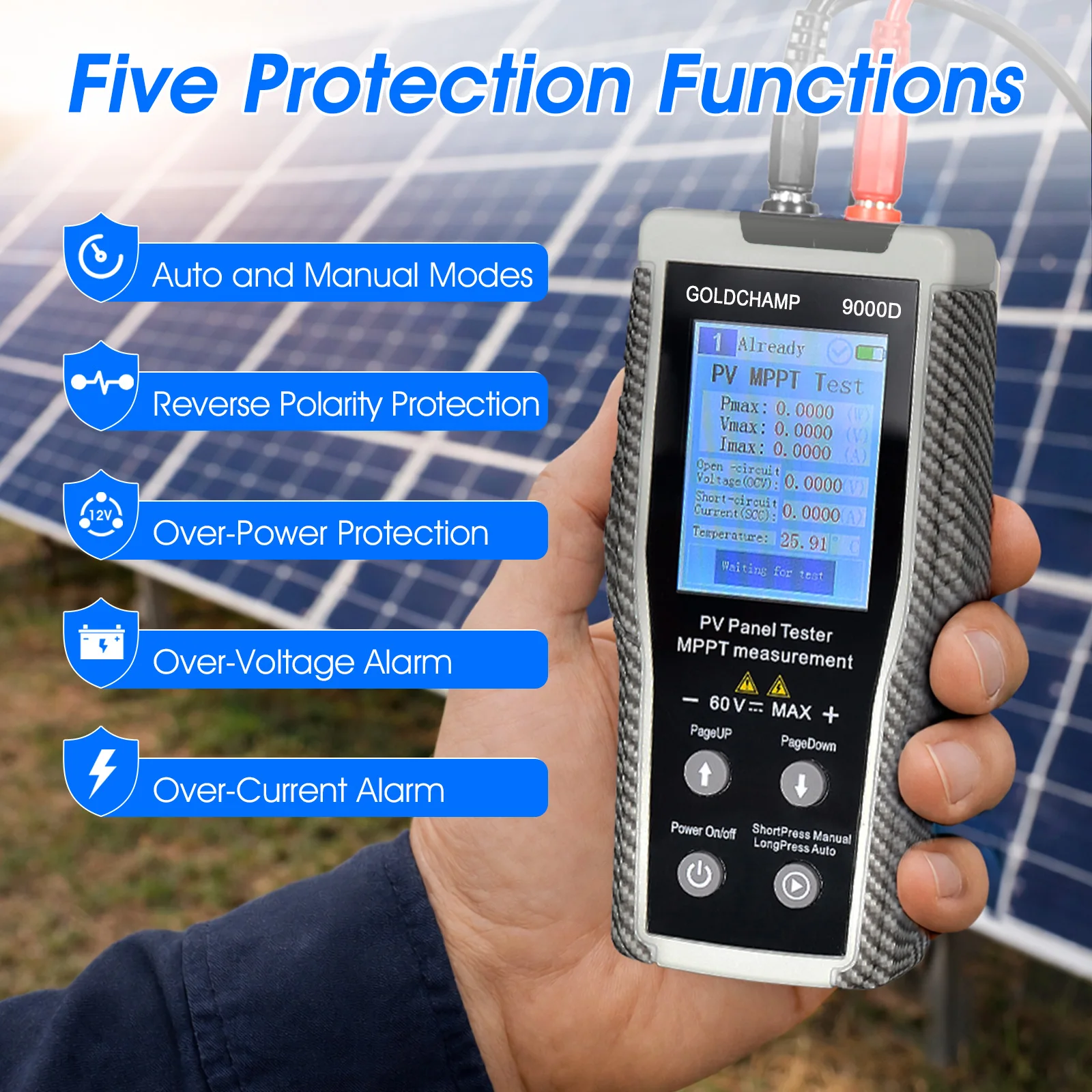

保護機能
特長2 – 5つの保護機能:
保護機能
過熱保護 高温による機器の損傷を防ぎます
逆接続保護 誤った極性接続による損傷を防止します
パネル電力が 800W 制限を超えた場合の過電力保護アラート
過電圧アラーム 電圧が 60V を超えると警告します
過電流アラーム 電流が 35A を超えると警告します
重要な予防措置:
⚠️ 800W を超える太陽光発電パネルは測定しないでください。測定しないと、機器が焼けてしまいます。
⚠️ 測定中、テスト対象の太陽光発電パネルは負荷に接続できません
⚠️ 機器が過熱してアラームが鳴った場合 – 使用を続ける前に自然冷却を待ってください。
⚠️ 測定プロセスは太陽光の下で完了する必要があります。そうでない場合、データは存在しません。
⚠️ データは太陽光の強さによって変化します – 有意義な結果を得るには、同じ光の強さで 2 つのパネルを比較してください
製品の使用用途:
アプリケーションの説明
アプリケーション 1 太陽光発電パネルの最大発電量を測定 – MPPT 電力が大きいほど、パネルの品質が優れていることを示します
アプリケーション 2 最適な発電電圧 (Vmax) を決定し、システムに適合するバッテリーを選択します
アプリケーション 3 同じ太陽光強度の下で 2 つの太陽光発電パネルの品質を比較する

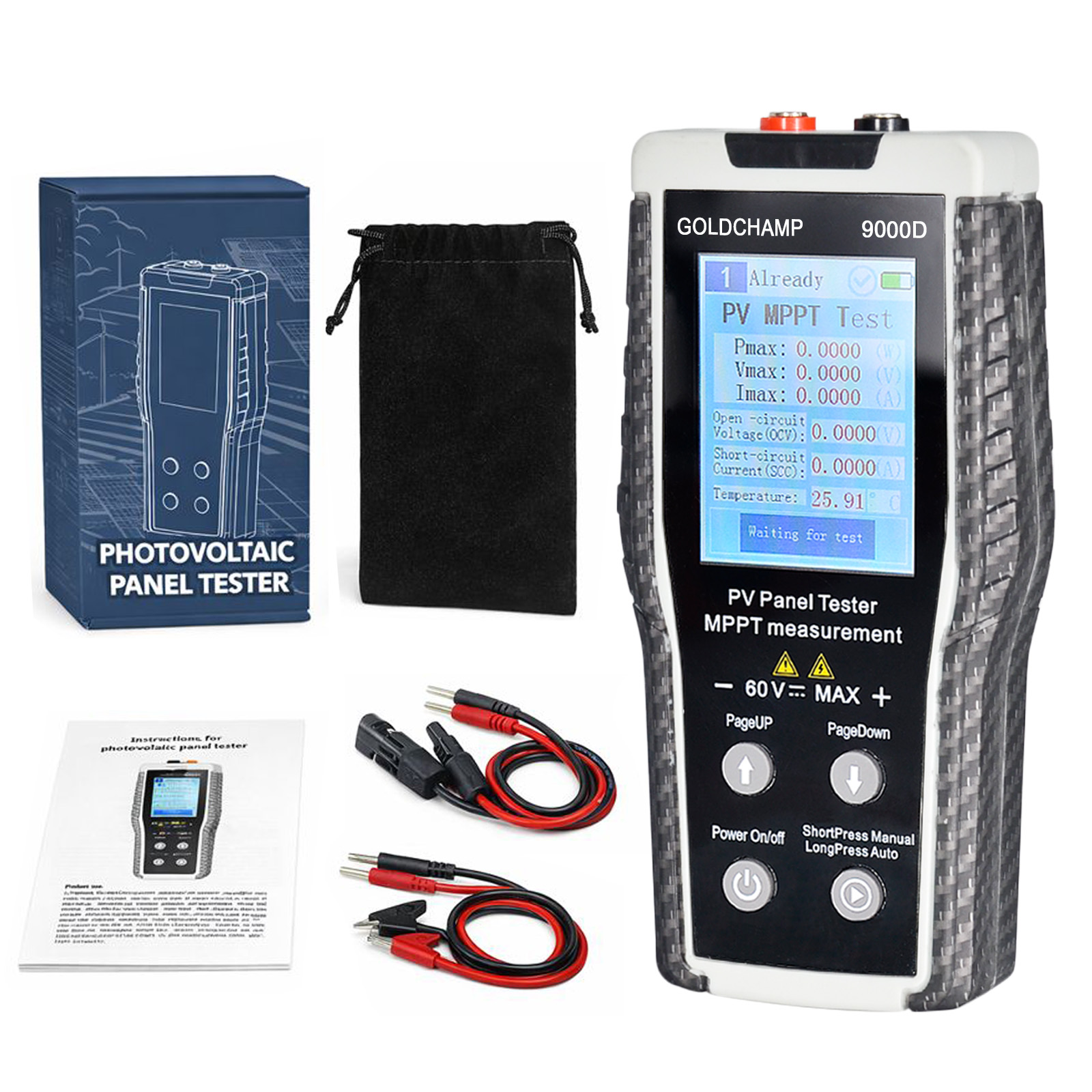

パッケージ内容
品目 数量 説明
HP-9000D 太陽光発電パネルテスター 1台 バッテリー内蔵本体
MC4接続ケーブル1 ソーラーパネル接続用（コネクタ取付済み）
ワニ口クリップ ケーブル 1 ジャンクション ボックスまたは露出ケーブル端接続用
USB 充電ケーブル 5V DC 充電ケーブル 1 本 (想定)
ユーザーマニュアル 1 取扱説明書
注: 充電アダプターは含まれていません (標準の 5V USB 充電器は動作します)
アプリケーション
業界/分野のユースケース
ソーラーパネルの設置 設置前にパネルの品質をテストします
太陽光発電システムのメンテナンス パネル性能の低下を診断
太陽電池のマッチング 最適な電池電圧 (Vmax) の決定
パネルの品質管理 さまざまなパネルの MPPT パワーを比較
ソーラー DIY プロジェクト 趣味のソーラー システム テスト
教育ラボで太陽光発電の原理を教える
適した用途:
太陽光発電パネル
ソーラーパネル（5W～800W範囲）
単一の太陽電池セルのテスト
中小規模の太陽電池アレイの診断
適さないもの:
800Wを超えるパネル
テスト中に負荷またはインバータに接続されたパネル
屋内テスト（太陽光が必要）
アフターサポート
問題や懸念がある場合は、迅速な対応が必要なため、電子メールでお問い合わせください。
?電子メール: AFTERSALES1010@HOTMAIL.COM
直ちに解決し、迅速に処理できるように、電子メールに次の情報を含めてください。
注文番号
購入プラットフォーム (例: AliExpress、Amazon、eBay)
完全なモデル番号 (HP-9000D / GC-9000D)
問題の説明 (ビデオまたは写真を添付すると、トラブルシューティングがさらに迅速に行えます)
保証期間：購入日から12ヶ月
保証の対象となるもの:
製造上の欠陥
通常の使用でのコンポーネントの故障
電源投入時の失敗
表示の問題
保証の対象外となるもの:
物理的損傷（落下、衝撃）
水/液体による損傷
許可されていない分解または改造
800Wを超える試験パネルによる損傷
逆極性による損傷 (逆方向保護は存在しますが、極端な場合は損傷する可能性があります)
通常の磨耗 (ケーブル、コネクタ)
重要な注意事項:
注記の説明
注 1 測定には太陽光が必要です。屋内または日陰でテストした場合、データは得られません。
注 2 パネル電力は 800W を超えないようにしてください。機器が損傷する可能性があります。
注3 測定中はパネルを負荷に接続できません
注 4 データは太陽光により変化します – 同じ光強度でパネルを比較します
注意 5 電源投入後、PageUP を長押しして設定に入ります (ロック)
注6 電池交換後は放射率が0.95にリセットされます（温度測定用）
ストレージ
乾燥した涼しい環境に保管してください
長期間使用しない場合は 3 か月ごとに充電してください
テストケーブルを清潔に保ち、腐食しないようにしてください
極端な温度や湿度にさらさないでください
