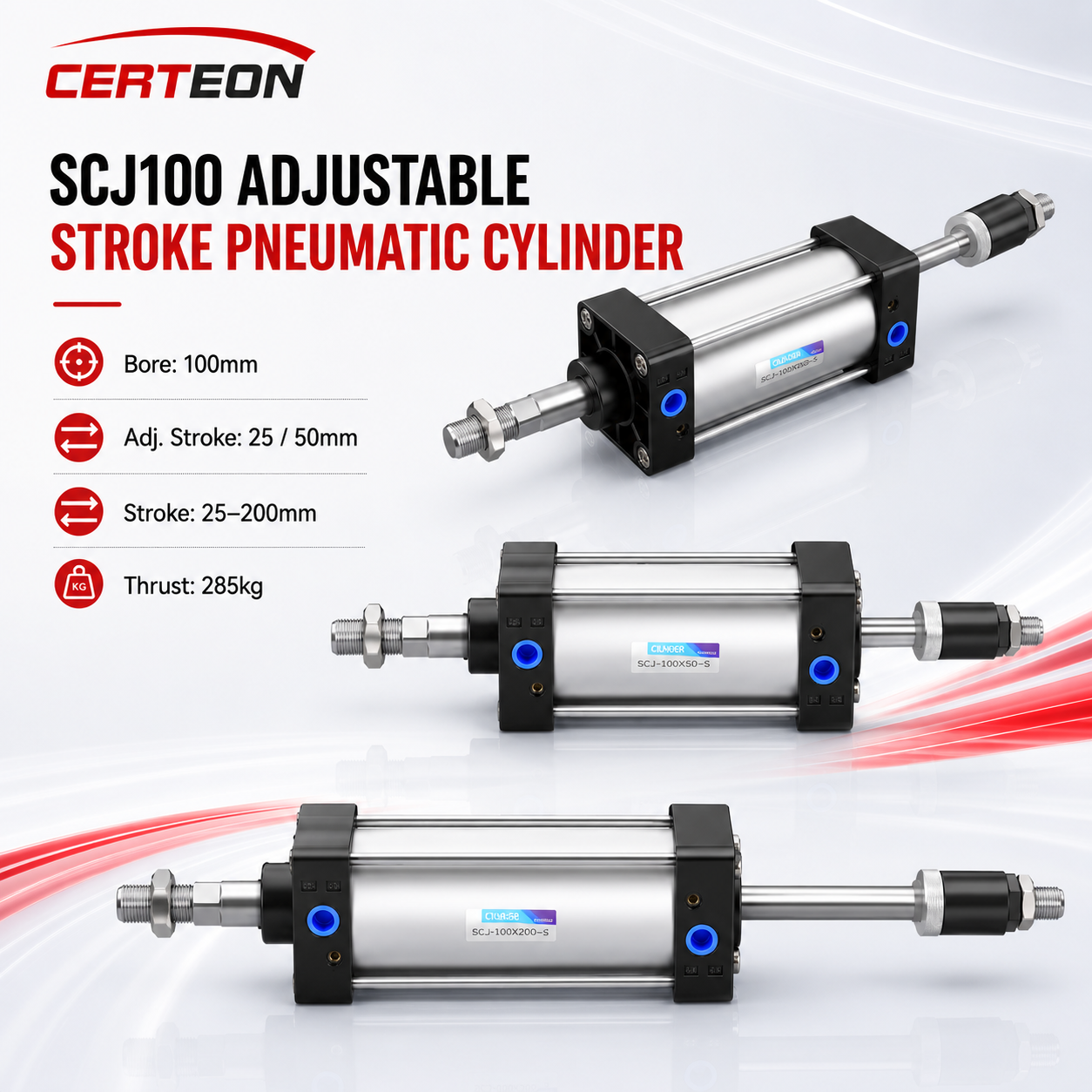

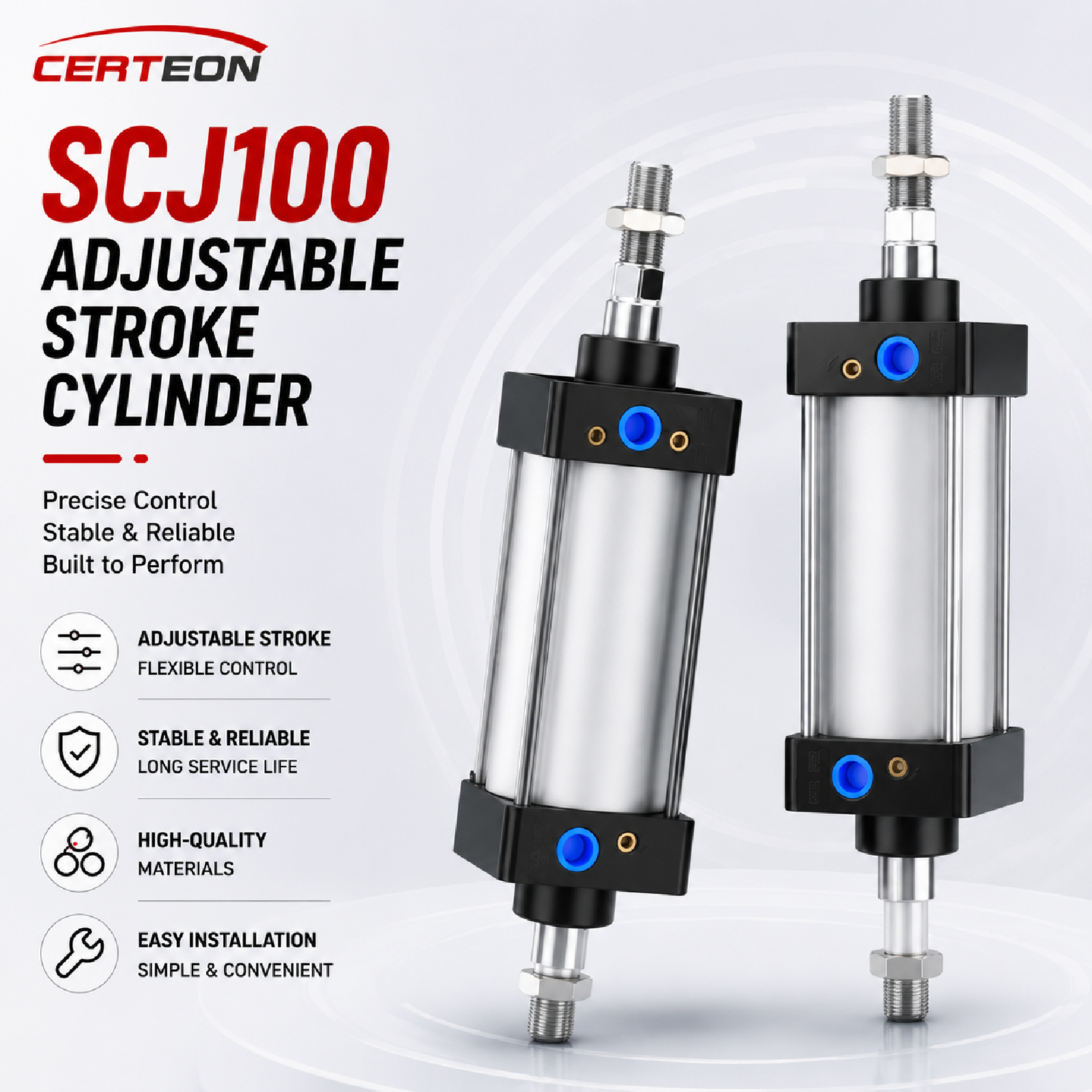

SCJ100 調整可能なストローク空気圧シリンダー 100 ミリメートルボア 25-200 ミリメートルストローク磁気タイロッドエアシリンダー 285 キロオートメーション用
1. 注意

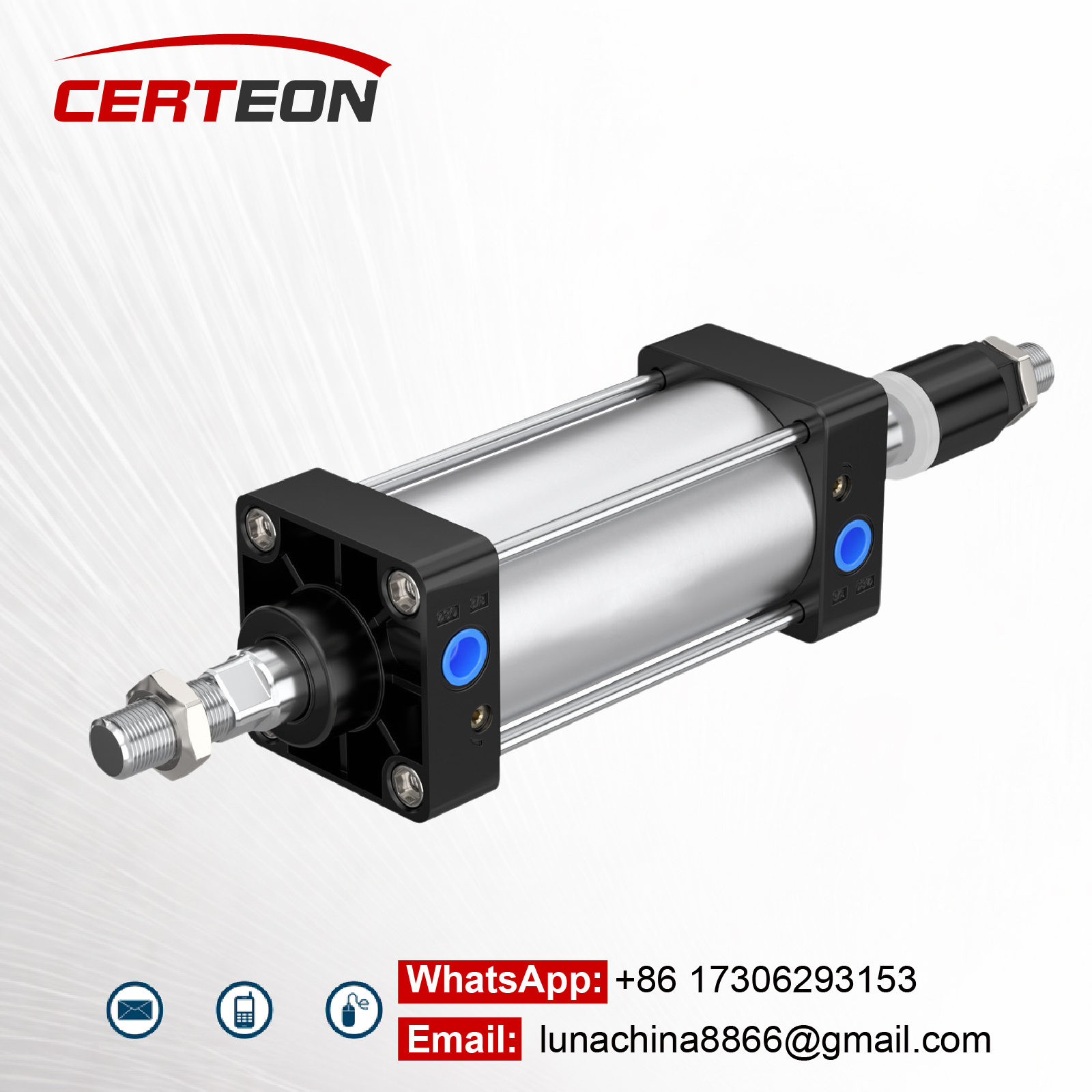

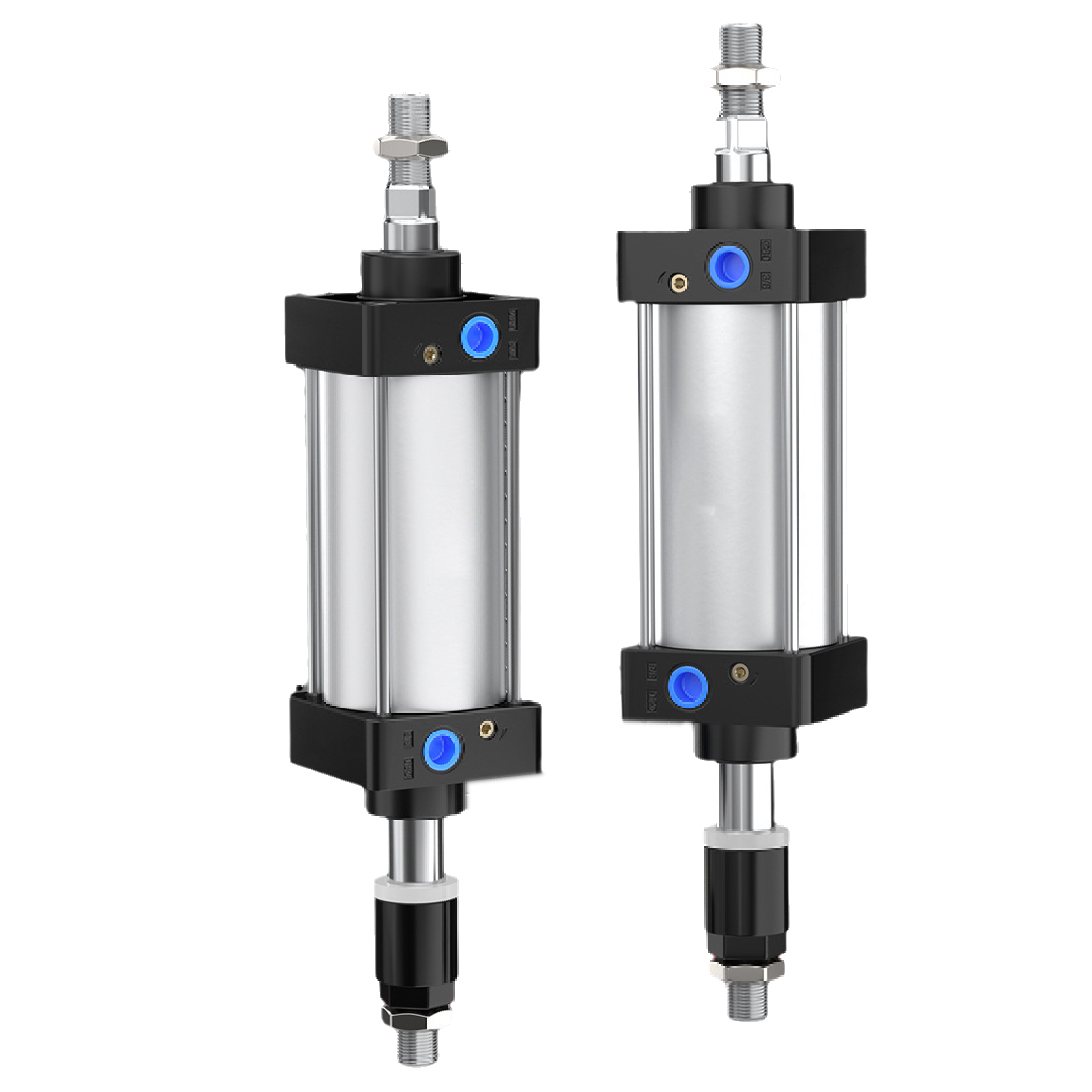

SCJ-100 ストローク調整可能・エアクッション付ロッドタイプエアシリンダ
ボアサイズ: 100 mm
推力：0.5MPa時285kg
ストローク範囲: 25 ～ 200 mm、公差 ±1.5 mm
ピストンロッドネジ：M20×1.5
エアポートサイズ：PT1/2
動作温度: -20°C ～ 70°C
オプション機能:
高温シールは 150°C までの用途に使用できます。
さまざまな設置要件を満たすために、複数の取り付けオプションが利用可能です。
他のサイズやカスタマイズされた仕様も、ご要望に応じてご利用いただけます。詳細についてはお問い合わせください。
2. パラメータ
仕様 | 価値 |
ボアサイズ | 32 / 40 / 50 / 63 / 80 / 100 / 125mm |
操作の種類 | 複動式 |
中くらい | ろ過空気（≧40μm） |
取り付けスタイル | SC/FA/FB/CA/LB/TC/TCM1 |
圧力範囲 | 0.15 ～ 1.0 MPa (22 ～ 145 psi) |
最大圧力 | 1.5 MPa (215 psi) |
温度範囲 | -20～70℃ |
速度範囲 | 30～800mm/秒 |
ストローク許容値 | ±1.0～±2.0mm |
クッションタイプ | 調整可能 |
クッションストローク | 21～29mm |
ポートネジ | PT1/8～PT1/2 |
3. 特徴
精密に調整可能なストロークにより、さまざまな用途のニーズに合わせて正確なモーション制御を実現
統合された調整可能なエアクッションによりスムーズな操作が保証され、移動時の衝撃が軽減されます。

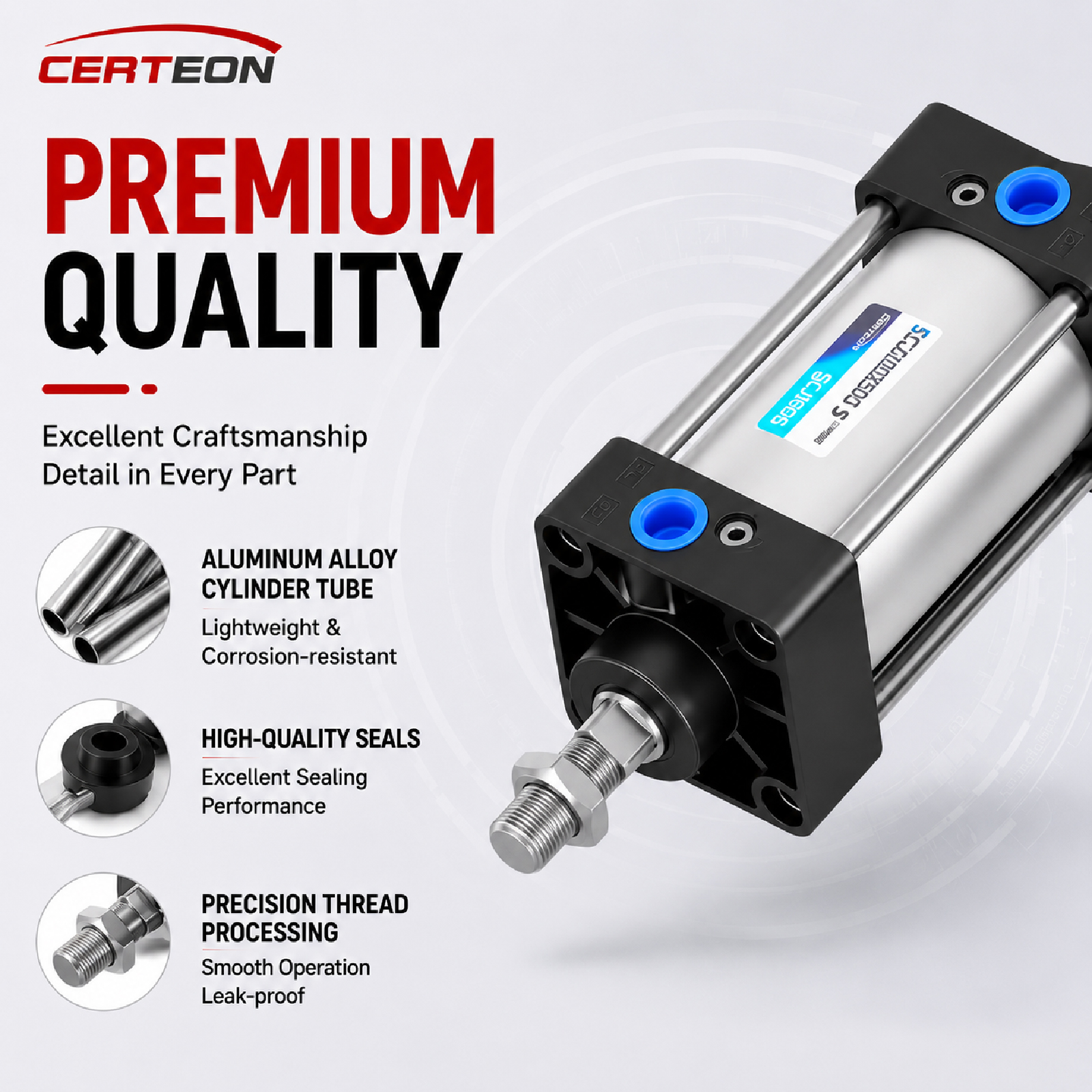

耐久性に優れたタイロッド構造により、優れた信頼性、強度、長寿命を実現
潤滑剤を内蔵したコンパクトな設計とデュアルリップピストンシールにより、シール性能と耐久性が向上
標準の取り付けスタイルと互換性があるため、スペースを節約し、設置を簡素化できます。
豊富なオプションアクセサリで柔軟な設置方法に対応
オプションの高温シールにより、最大 150°C の環境でも信頼性の高い動作が可能になります
4. アプリケーション
自動機械、産業用ロボット、包装ライン、マテリアルハンドリングシステムなどで広く使用されています。
正確な位置決め、クランプ、押し込み、持ち上げ、その他の制御された直線運動タスクを必要とするアプリケーションに最適です。
5. よくある質問
Q1: ストローク長のカスタマイズは可能ですか?
A1: はい。さまざまな用途要件を満たすために、ご要望に応じてカスタムストローク長も利用可能です。
Q2: どのようなタイプのエア源が推奨されますか?
A2: 最適なパフォーマンスとより長い耐用年数を実現するには、40μm 以上のフィルターでろ過された清潔で乾燥した圧縮空気を使用することをお勧めします。
