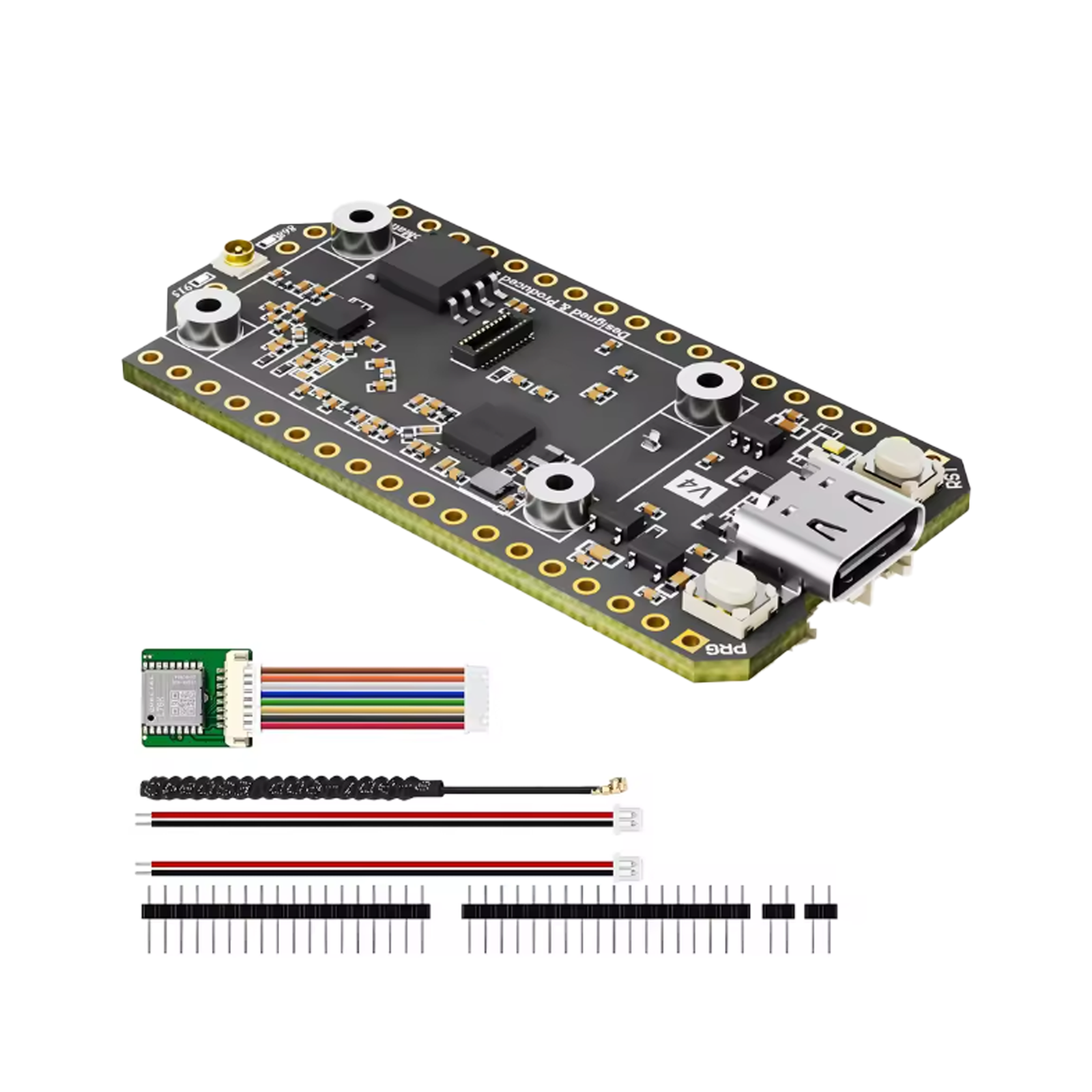

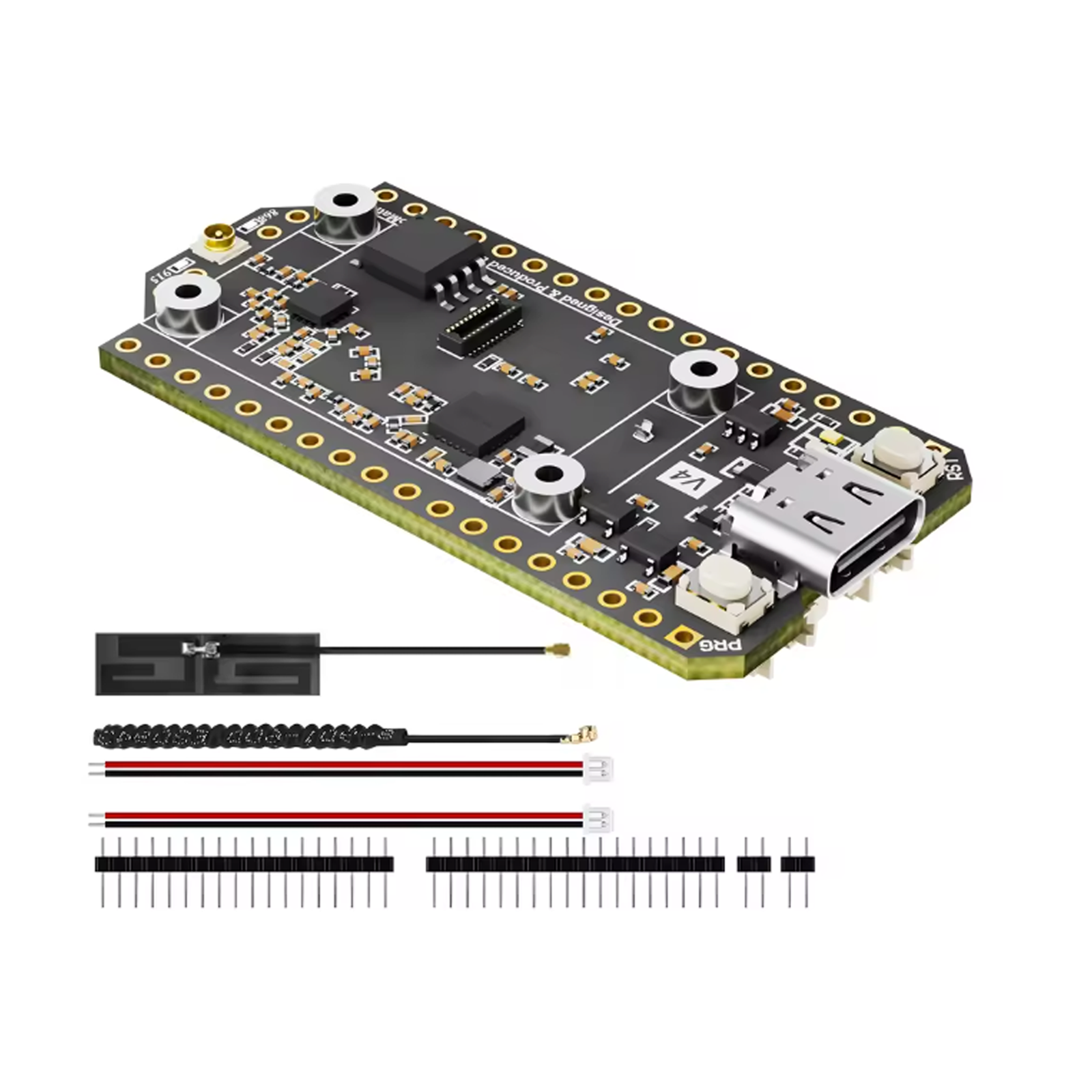

Heltec LoRa 32 V4 ESP32-S3 SX1262 開発ボード 2MB PSRAM 28dBm LoRaWAN Meshtastic ノード OLED ディスプレイなし
注: バージョン 4.3
フラッシュする前に、ボードがブートローダー モードになっていることを確認してください。その方法は次のとおりです:
USB-C ケーブルを接続し、PRG ボタンを押したまま RST ボタンを 1 回押し、PRG ボタンを放します。その後、ファームウェアをフラッシュします。点滅が完了したら、必ずデバイスを再起動してください。
ハードウェアバージョン4.3新しいファームウェアが必要です。
使用している場合Heltecの開発フレームワーク, GitHub 経由でボード パッケージと LoRa ライブラリを最新のものに更新してください。
注:このリンクは、画面バージョンなしの WiFi LoRa 32 V4 用です。
説明
主な特長

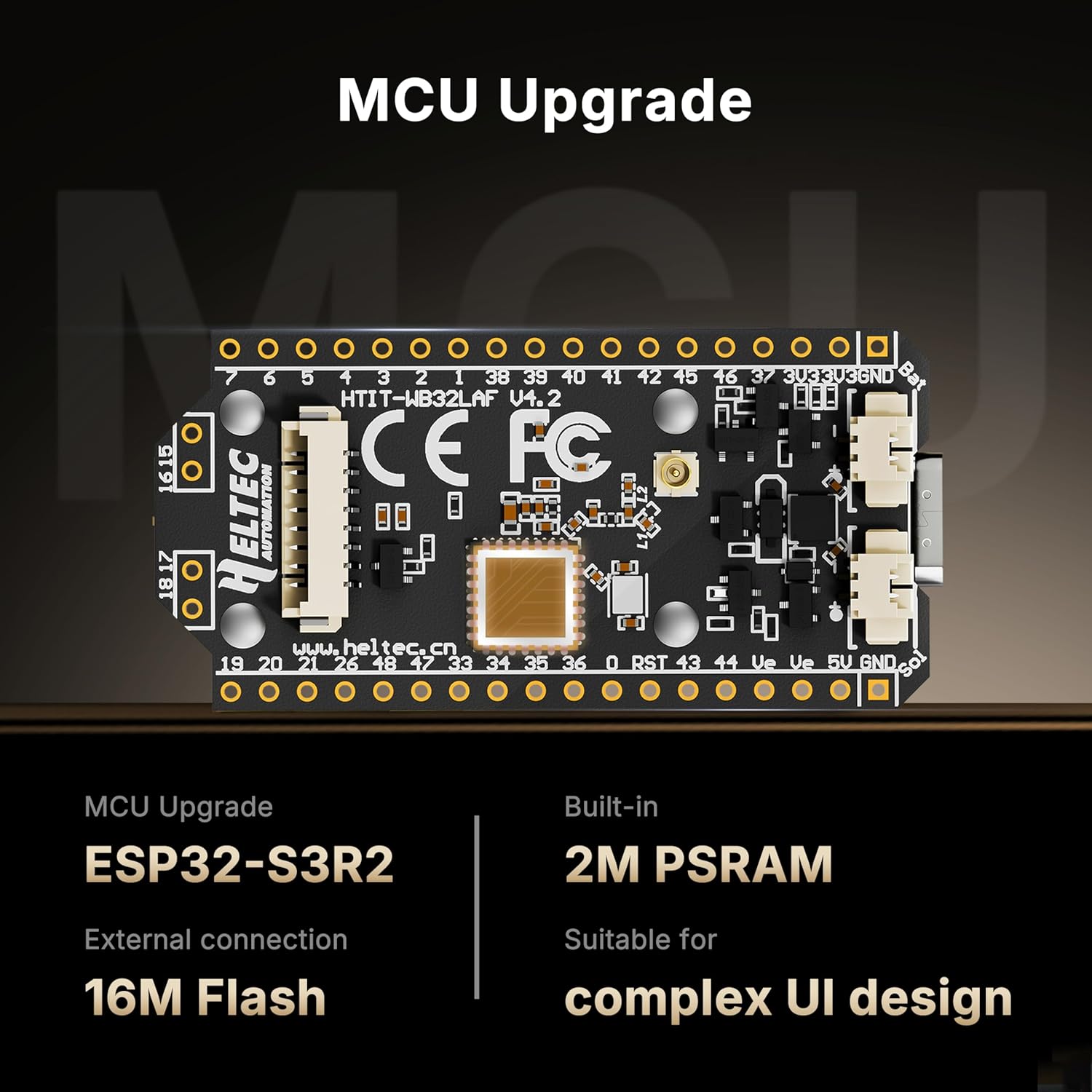

ESP32-S3R2ベース
2MB PSRAM と 16MB 外部フラッシュ。UI や複雑なシステムに適しています。
LoRa 送信出力が 27±1dBm に増加した高出力バージョン。
WiFi LoRa 32 V3 とのフォーム ファクターおよびピン互換性。
PC ケースは画面を保護し、FPC 2.4G アンテナを内蔵しています。

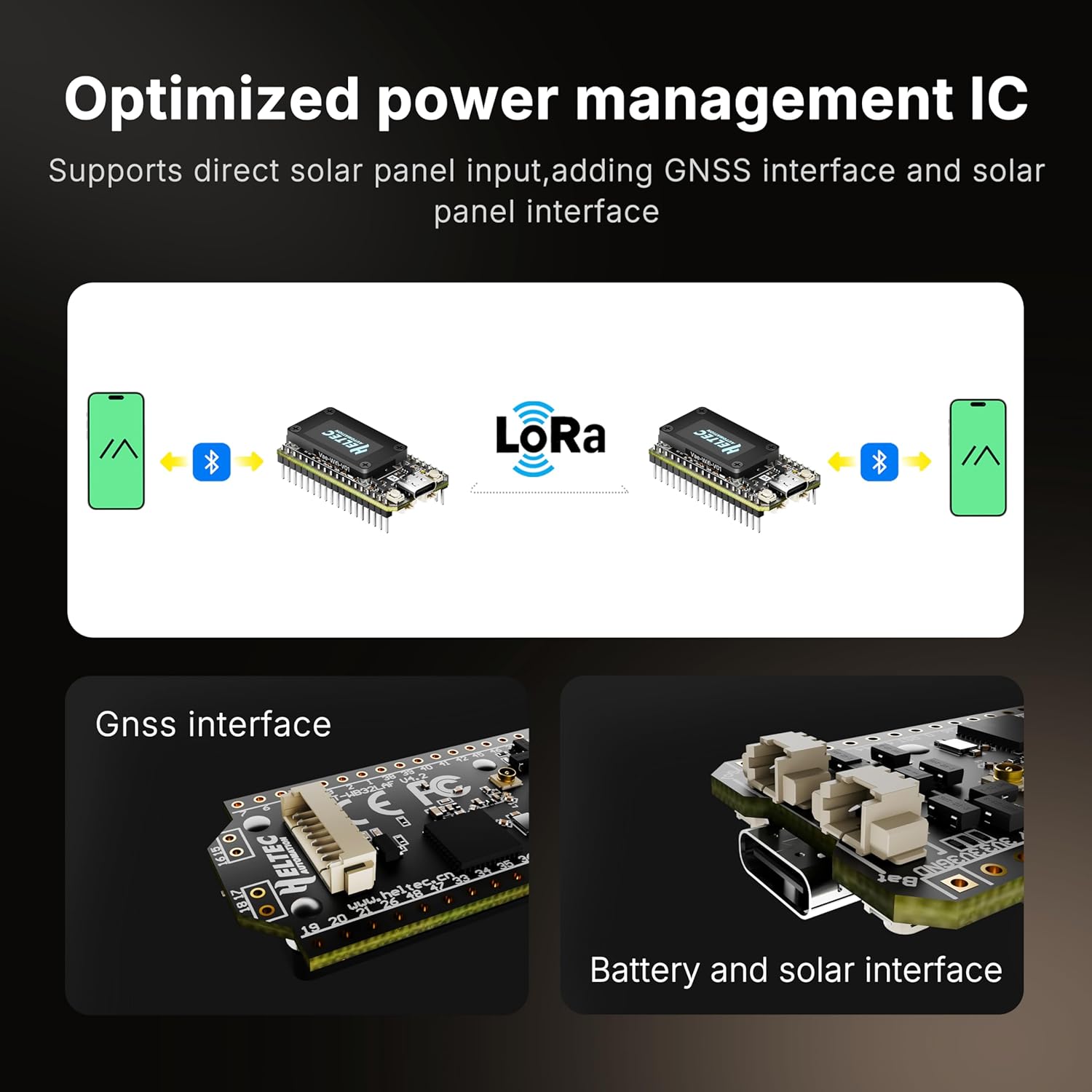

SH1.25-2P ソーラーパネルインターフェースを追加しました。
最適化されたリチウム電池管理。

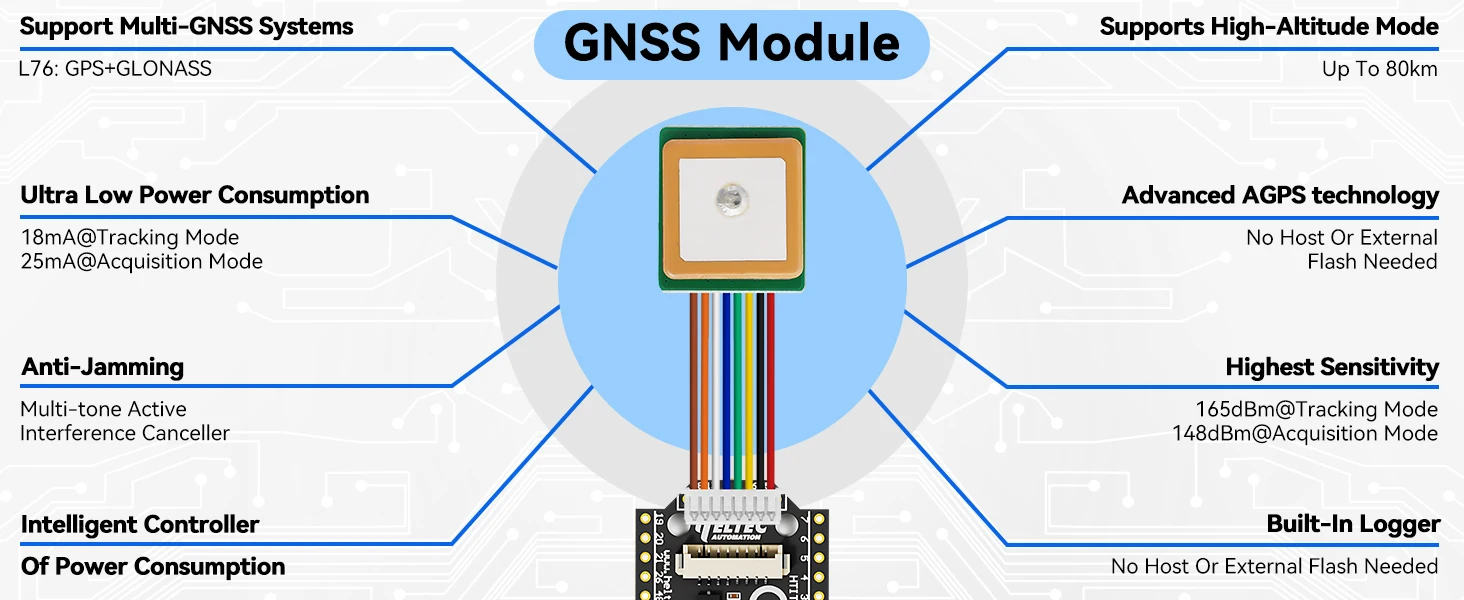

SH1.25-8Pin GNSS インターフェースを追加しました。
電圧調整、ESD保護、短絡保護、RF絶縁設計が統合されたUSB Type-Cインターフェイス。
消費電力は20μA以下と低消費電力です。
仕様
パラメータ | 説明 |
MCU | ESP32-S3R2 (Xtensa®32 ビット lx7 デュアルコアプロセッサ) |
LoRaチップ | SX1262 |
頻度 | 高出力バージョン: 863-928MHz |
最大。送信電力 | 高出力バージョン: 28 ±1 dBm |
最大。受信感度 | -137dBm@SF12 BW=125KHz |
Wi-Fi | 802.11 b/g/n、最大 150Mbps |
ブルートゥース | Bluetooth (LE)、Bluetooth 5、Bluetooth メッシュ |
ハードウェアリソース | 7*ADC1 2*ADC2; |
メモリ | 384KB ROM。 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB フラッシュ |
インタフェース | タイプC USB。 |
バッテリー適用可能 | 3.3-4.4V リチウム電池 |
動作温度 | -20～70℃ |
寸法 | 51.7*25.4*10.7mm |
ピンマップ
レイアウト

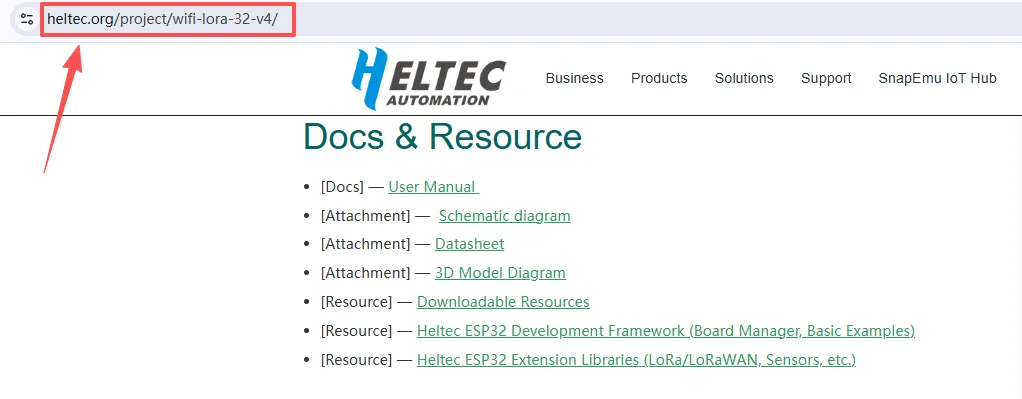

ドキュメント
