3 in 1 オシロスコープ 50MHz デュアル チャネル信号発生器マルチメータ 6000 カウント True RMS Type-C

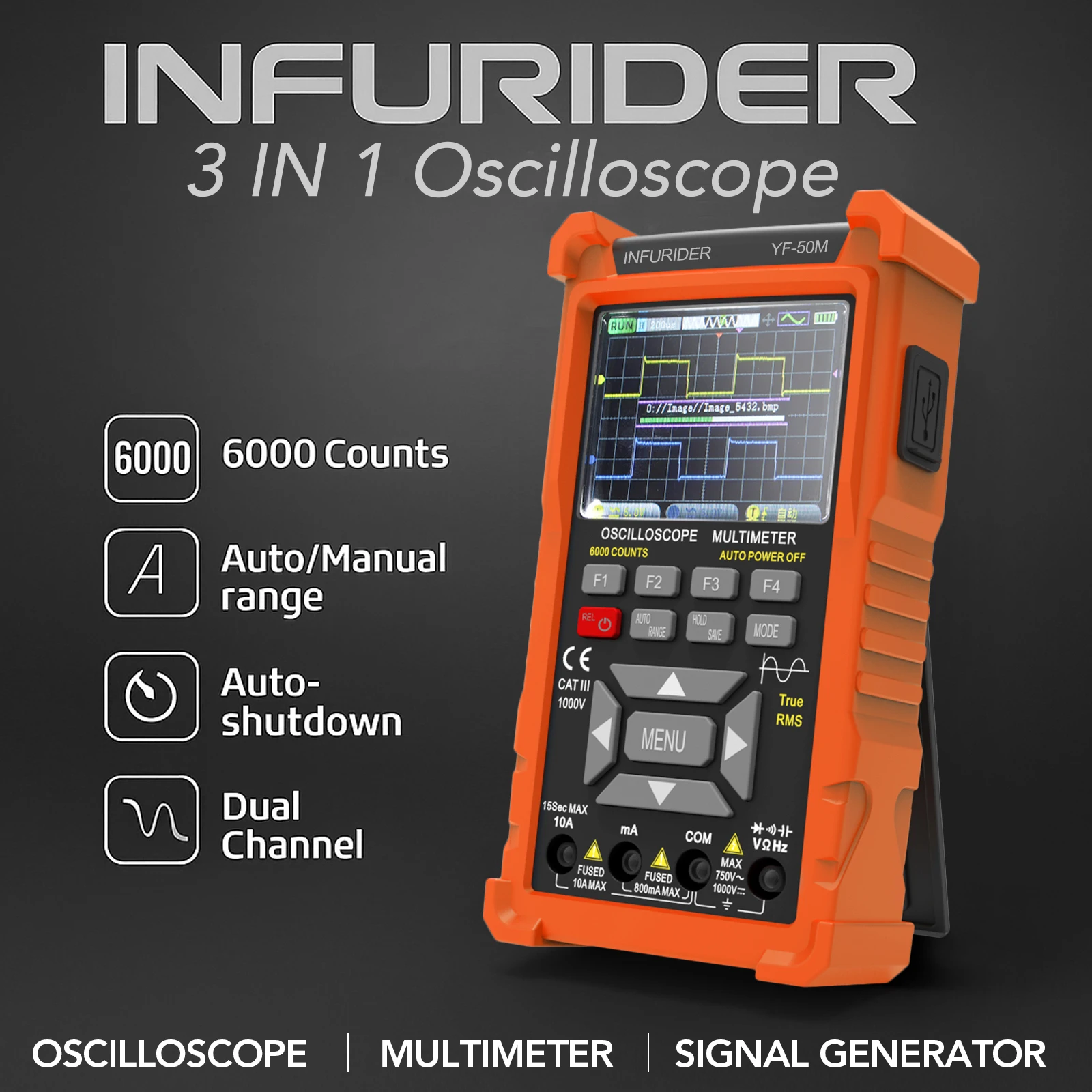

50M 3-in-1 ハンドヘルド オシロスコープ – 50MHz デュアル チャネル、280MS/s、信号発生器、6000 カウント真の実効値マルチメーター、Type-C 充電式
50M 3-in-1 オシロスコープは、デュアルチャネル 50MHz オシロスコープ、内蔵 DDS 信号発生器、および 6000 カウントの True RMS マルチメーターを 1 つのコンパクトなデバイスに組み合わせたプロフェッショナルなハンドヘルド機器です。 280MS/s サンプリング レート、3.5 インチ IPS フルビュー カラー ディスプレイ、4000mAh 充電式バッテリー、波形保存、FFT 解析、X-Y モード (リサージュ図)、自動/手動レンジング、Type-C 充電を備えています。産業メンテナンス、自動車オーバーホール、家電修理、研究と教育、電子工学、センサー校正、通信工学に最適です。
主な機能:
3-in-1 設計 - オシロスコープ信号発生器マルチメーター
オシロスコープ – 50MHz帯域幅、デュアルチャネル、280MS/sサンプリングレート
信号発生器 – DDS、1Hz～2MHz、0.1V～3V、6波形タイプ
マルチメーター – 6000 カウント、真の実効値、12 の測定機能
ディスプレイ – 3.5 インチ IPS フルビュー カラー スクリーン
トリガーモード – オート / ノーマル / シングル
トリガーエッジ – 立ち上がり/立ち下がり
プローブ減衰 – ×1 / ×10 切り替え可能
数学演算 – FFT-CH1、FFT-CH2
表示モード – Y-T / X-Y (リサージュ)
波形保存 – 画像としてメモリに保存、参照、PC に転送

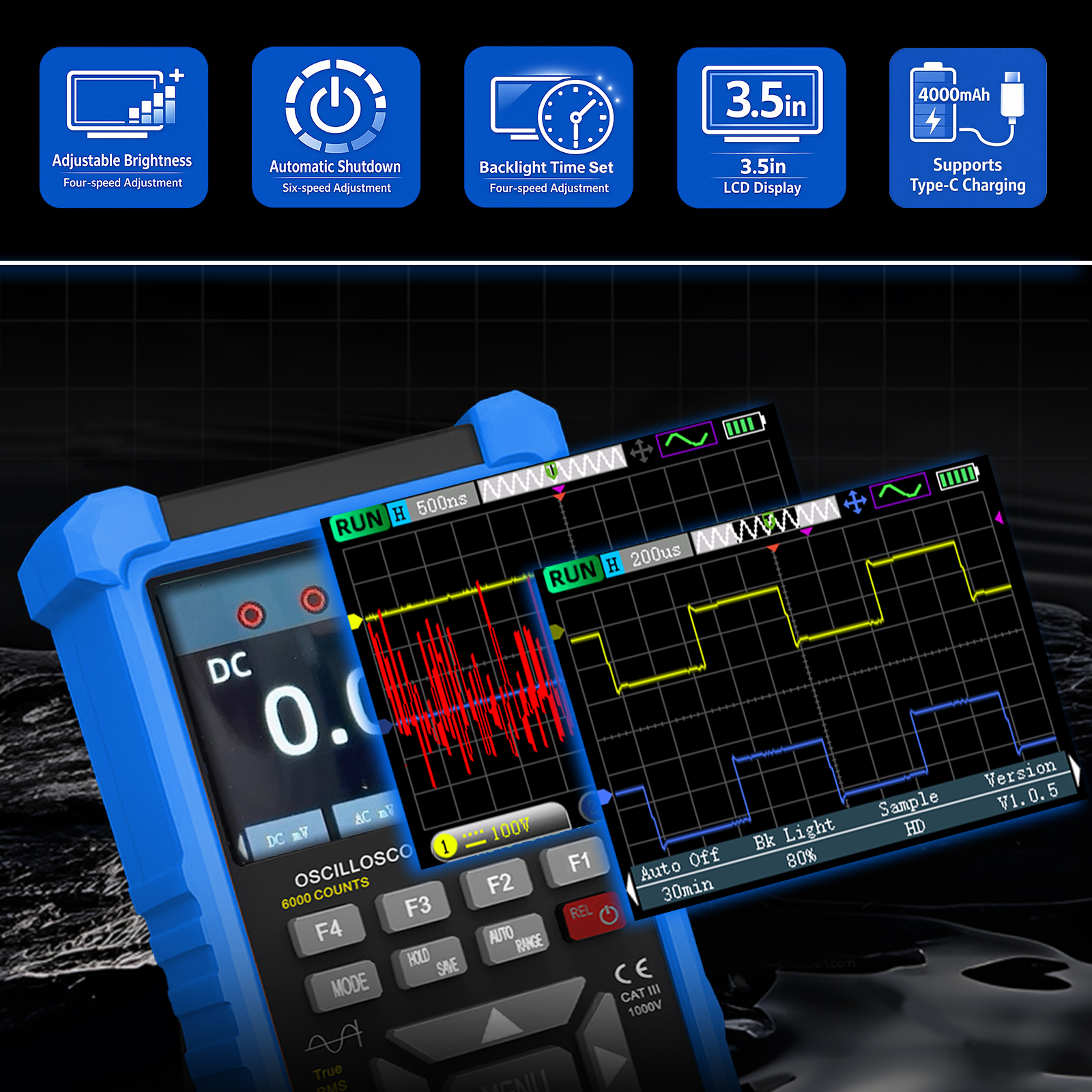

調整可能なバックライト – 30%/50%/80%/100% の明るさ
バックライト時間調整可能 – 30秒/60秒/120秒/常時点灯
オートパワーオフ – 1/10/30/60/120分またはオフ
言語選択 – 中国語/英語
データホールド
Type-C充電式 - 4000mAhの内蔵リチウム電池
ヒューズ保護 – 600mA/250V

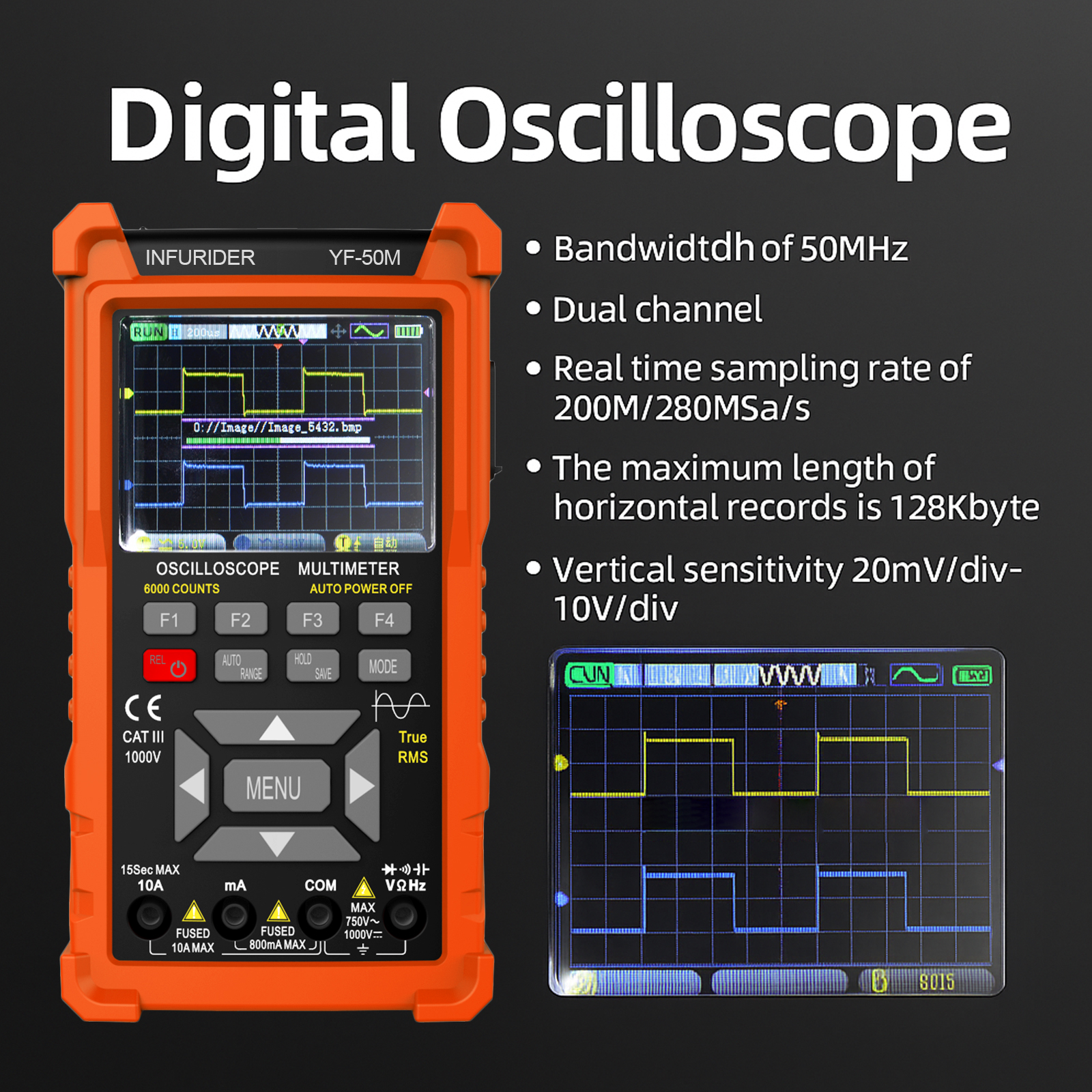

デュアルチャンネル 50MHz オシロスコープ – 高精度で波形をキャプチャ
50M ハンドヘルド オシロスコープは、プロフェッショナルな波形解析機能を提供します。
オシロスコープの仕様:
パラメータ値
帯域幅 50MHz
チャンネル 2 (デュアルチャンネル)
サンプリングレート(高分解能) 280MS/s
サンプリングレート(ピーク検出) 200MS/s
垂直感度（×1プローブ） 20mV/div – 10V/div
垂直感度（×10プローブ） 200mV/div – 100V/div
タイムベース範囲 10ns/div – 20s/div
入力カップリング AC / DC
入力インピーダンス 規定なし
レコード長 指定なし
チャンネル識別:
CH1 (黄色) – チャンネル 1 の波形と測定値
CH2 (青) – チャンネル 2 の波形と測定値
トリガーモード:
モードの説明
Auto 波形を自動的にトリガーし、継続的に更新します。
通常 信号が設定レベルに達するとトリガーされ、波形が保持されます。
Single 1 つの波形をキャプチャして停止します
表示モード:
Y-T モード – 標準電圧対時間表示
X-Y モード – 周波数/位相比較のためのリサージュ図
数学演算: 周波数領域分析用の FFT-CH1、FFT-CH2

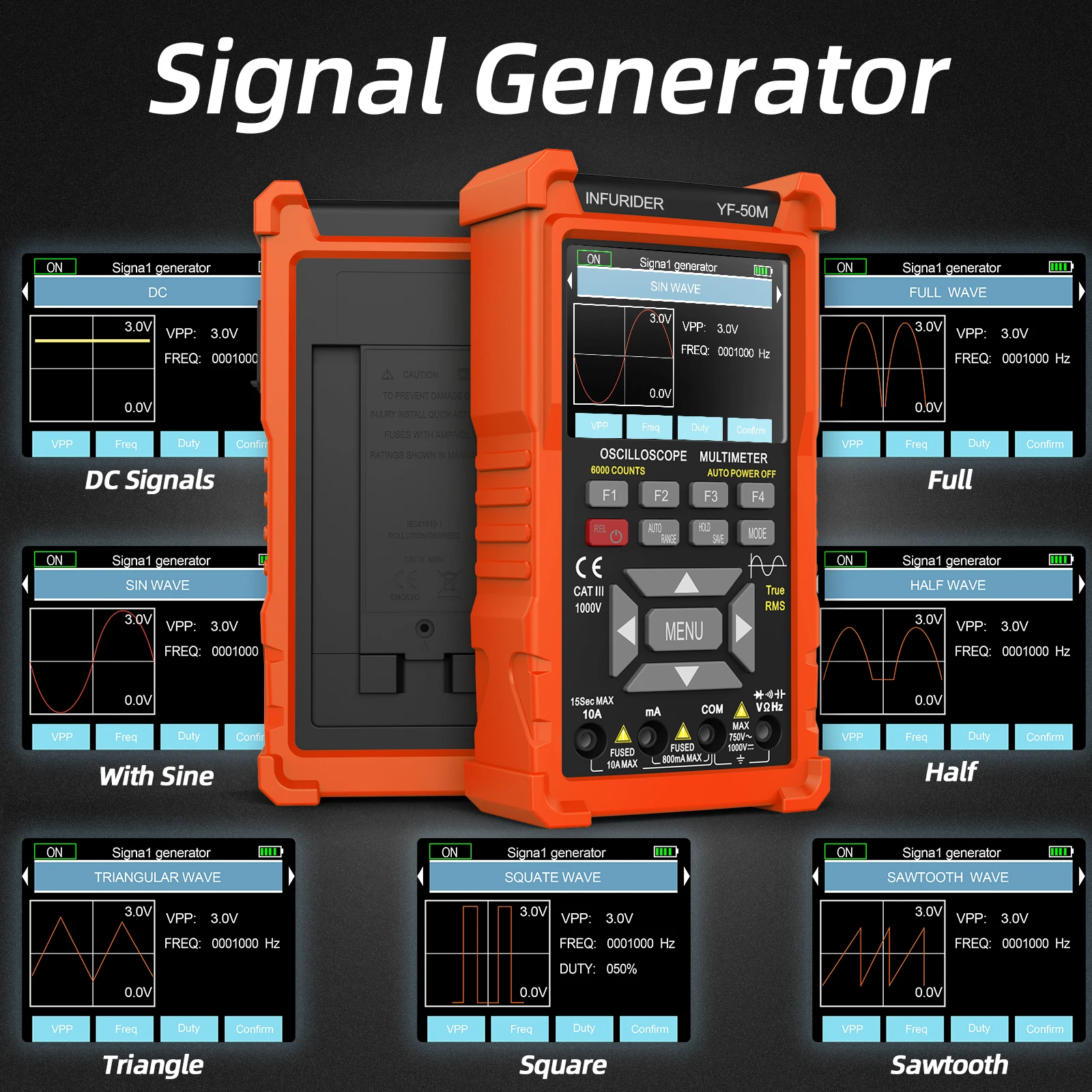

内蔵 DDS 信号発生器 – 1Hz ～ 2MHz、6 波形タイプ
50M 3-in-1 オシロスコープには、テストとトラブルシューティングのための強力な信号発生器が内蔵されています。
信号発生器の仕様:
パラメータ値
出力波形種類 正弦波、方形波、三角波、半波、全波、ノコギリ波
周波数範囲 1Hz – 2MHz
振幅範囲 0.1V – 3V
デューティサイクル (方形波) 1% – 100% (調整可能)
出力ポート SIGNAL OUTPUT
信号発生器の使用方法:
システム機能メニューで、「信号出力」を選択します。
F1 を押して振幅を調整します (0.1V ～ 3V)。
F2 を押して周波数を調整します (1Hz ～ 2MHz)
F3 を押してデューティ サイクルを調整します (方形波のみ)
F4 を押して設定を確認します
プローブを SIGNAL OUTPUT ポートに接続します
HOLD/SAVE キーを押して出力を ON/OFF します。
出力波形：
✅ 正弦波
✅ 方形波 (デューティサイクル調整可能)
✅ 三角波
✅ 半波
✅ フルウェーブ
✅ ノコギリ波

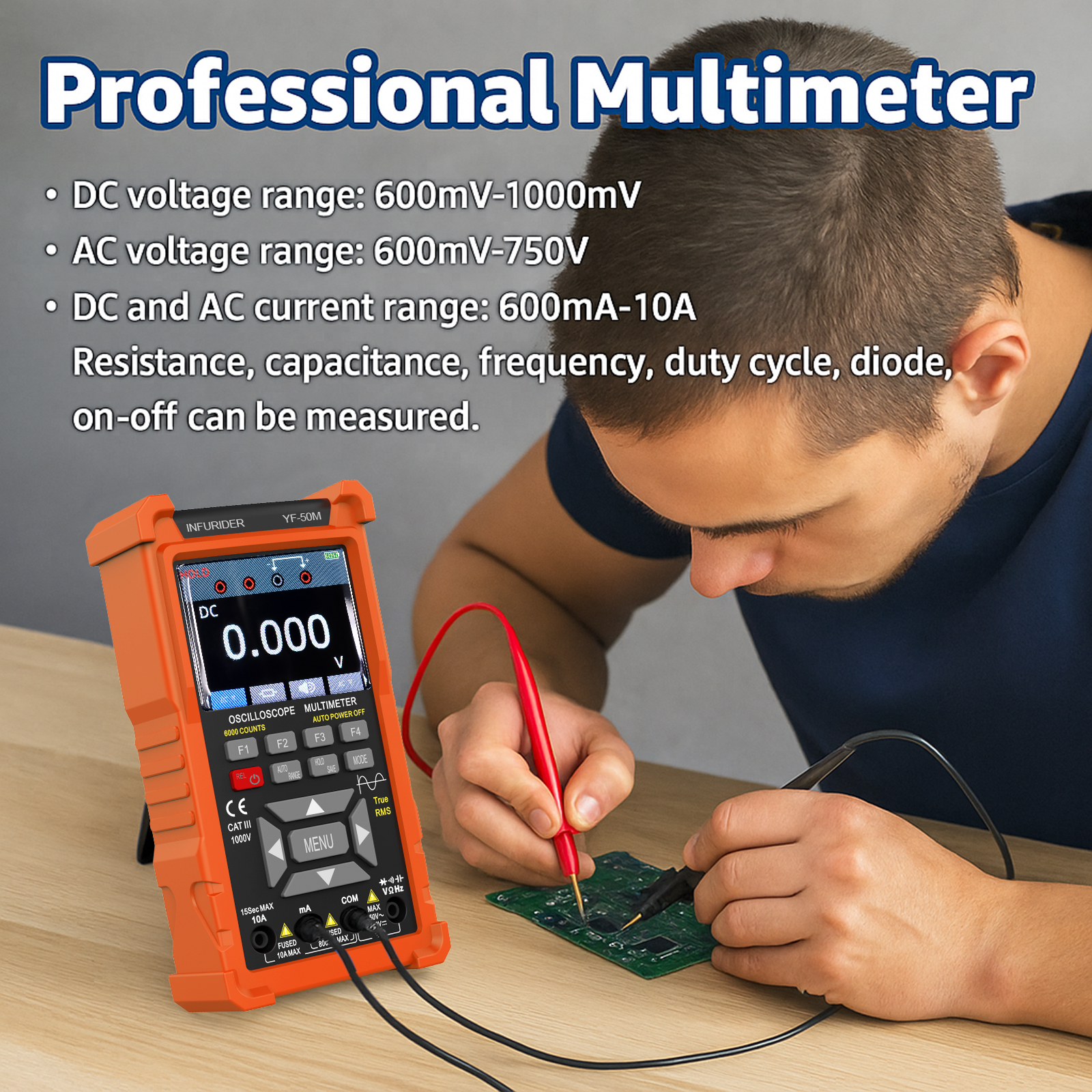

6000 カウント真の実効値マルチメーター – 12 の測定機能
50M デジタル オシロスコープは、フル機能の True RMS マルチメーターとしても機能します。
マルチメーターの仕様:
パラメータ値
表示カウント 6000
真の実効値はい
自動/手動範囲 はい
サンプリングレート 3回/秒
直流電圧:
範囲分解能の精度
60mV 0.01mV ±(0.8% 2)
600mV 0.1mV ±(0.5% 2)
6V 1mV ±(0.5% 2)
60V 10mV ±(0.5% 2)
600V 100mV ±(0.5% 2)
1000V 1V ±(0.8% 2)
AC電圧(40Hz～1kHz、真の実効値):
範囲分解能の精度
60mV 0.01mV ±(1.5% 3)
600mV 0.1mV ±(1.0% 3)
6V 1mV ±(1.0% 3)
60V 10mV ±(1.0% 3)
600V 100mV ±(1.0% 3)
750V 1V ±(1.5% 3)
直流電流:
範囲分解能の精度
60mA 0.01mA ±(1.2%2)
600mA 0.1mA ±(1.2% 2)
6A 1mA ±(2.0% 3)
10A 10mA ±(2.0% 3)
AC電流(40Hz～1kHz):
範囲分解能の精度
60mA 0.01mA ±(1.5% 3)
600mA 0.1mA ±(1.5% 3)
6A 1mA ±(2.5% 5)
10A 10mA ±(2.5%5)
抵抗：
範囲分解能の精度
600Ω 0.1Ω ±(1.0% 3)
6kΩ 1Ω ±(1.0% 2)
60kΩ 10Ω ±(1.0%2)
600kΩ 100Ω ±(1.0%2)
6MΩ 1kΩ ±(1.0% 2)
60MΩ 10kΩ ±(1.0%2)
キャパシタンス：
距離精度
6nF±(10.0%20)
60nF±(2.5%5)
600nF±(2.5%5)
6μF±(5.0%10)
60μF±(5.0%10)
600μF±(5.0%10)
6mF±(10.0%20)
60mF±(10.0%20)
頻度
パラメータ範囲の精度
周波数 99.99Hz / 999.9Hz / 9.999kHz / 30kHz ±(0.1% 5)
デューティサイクル 0.1% – 99.9% ±(2.0% 2)
その他の機能：ダイオードテスト、導通ブザー（

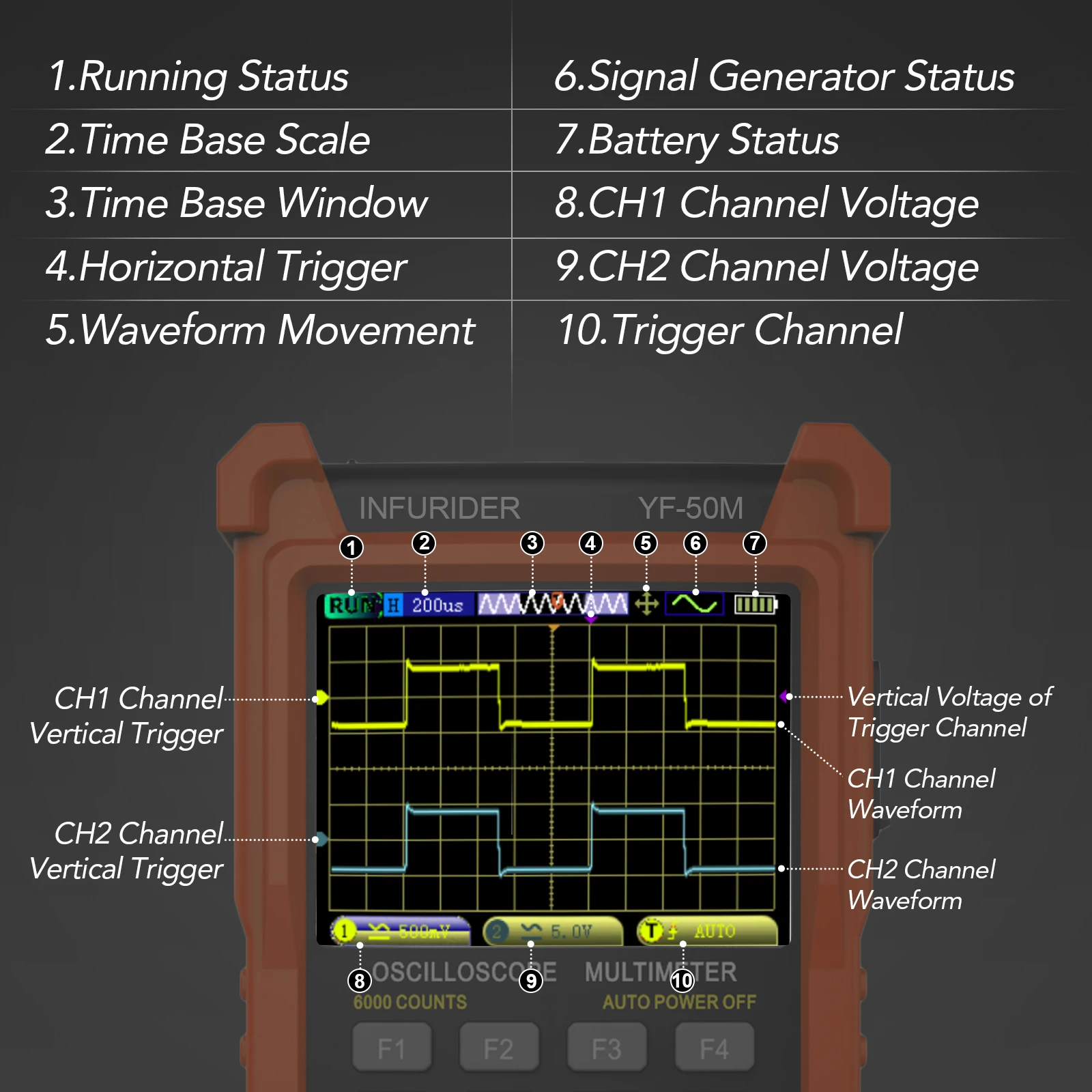

オシロスコープ表示インターフェイス – 明確で直感的
50M オシロスコープは、すべての重要な情報を一度に表示できる、よく整理されたディスプレイを備えています。
番号 要素 説明
1 運転ステータス RUN / STOP インジケーター
2 タイムベーススケール 1 ディビジョンあたりの水平時間
3 タイムベースウィンドウ ストレージ深度内の現在のタイムベース位置
4 水平トリガー 水平トリガーの位置
5 波形の動き 波形シフトインジケーター（チャンネルにより色が変わります）
6 信号発生器ステータス波形タイプアイコン (方形波/正弦波/三角波)
7 バッテリーステータス バッテリーレベルと充電表示
8 CH1 チャンネル電圧 黄色 – CH1 カップリングと電圧スケール
9 CH2 チャンネル電圧青 – CH2 カップリングと電圧スケール
10 トリガーチャンネル 紫 - 現在のトリガーチャンネル
11 CH1 波形 黄色の波形表示
12 CH2 波形 青色の波形表示
13 トリガー情報 トリガーソース、モード（オート/ノーマル/シングル）、エッジ（立ち上がり/立ち下がり）

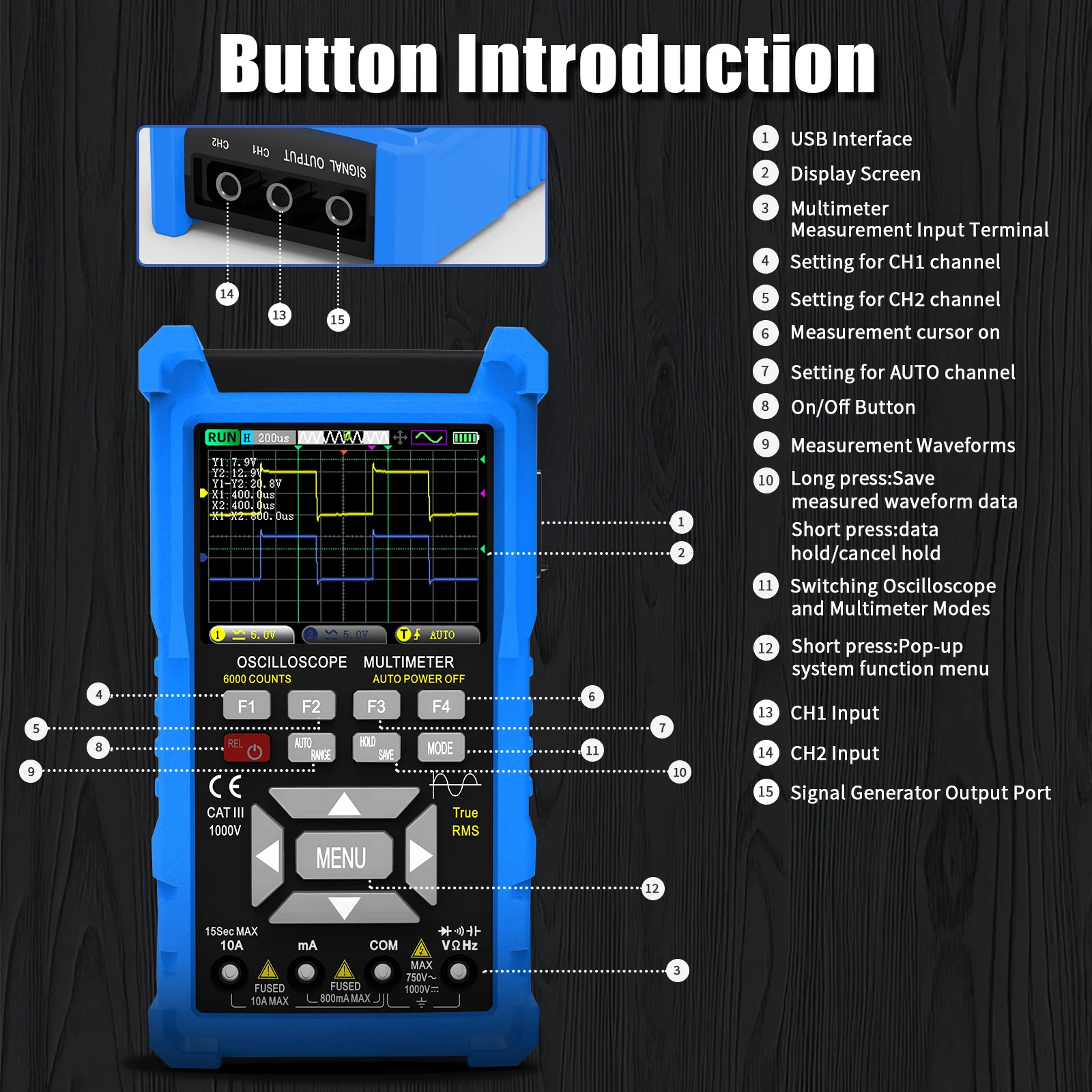

完全なボタン機能 – 直感的なコントロール
50M ハンドヘルド オシロスコープには、明確にラベルが付けられた 8 つのボタンと 4 つのファンクション キーが備えられています。
ボタンを短く押す 長押し
F1 オシロスコープ: CH1 を設定 / マルチメーター: 機能を選択 オシロスコープ: CH1 設定を入力
F2 オシロスコープ: CH2 を設定 / マルチメーター: 機能を選択 オシロスコープ: CH2 設定を入力
F3 オシロスコープ: AUTO チャンネルの設定 / マルチメーター: 機能の選択 オシロスコープ: トリガー設定の入力
F4 オシロスコープ: カーソルの選択 (カーソルが有効な場合) / マルチメーター: 機能の選択 –
REL/パワーマルチメーター：相対値（REL）測定 電源オン/オフ（2秒）
自動/レンジ オシロスコープ: 波形の自動取得 / マルチメーター: 手動レンジの切り替え –
HOLD/SAVE オシロスコープ：停止(STOP)/再開(RUN)/マルチメータ：データホールド 測定波形データの保存(2秒)
MODE オシロスコープ モードとマルチメーター モードを切り替えます –
▲▼◀▶ パラメータの調整、カーソル位置の移動、メニュー項目の選択 –
MENU システム機能メニューを開く/終了する (5 ページ) –
システム機能メニュー (5 ページ):
ページオプション
1 ベースラインキャリブレーション、設定の復元、データ保存、言語選択
2 自動シャットダウン時間、バックライトの明るさ、サンプリングモード、バージョン番号
3 表示モード（Y-T/X-Y）、演算（FFT）、音量、バックライト時間
4 画像閲覧、測定カーソル、数値表示、信号出力
5 残光時間
波形の保存
50M オシロスコープを使用すると、波形を画像として保存して、後で確認したり分析したりできます。
波形の保存方法：
HOLD/SAVEボタンを2秒間押し続けます
画面に保存プロンプトが表示される
オシロスコープは現在の波形をシリアル番号付きの画像として自動的に保存します
保存した画像の閲覧方法：
MENU ボタンを押してシステム機能メニューに入ります
画像参照オプションに移動します
F1を押して観察画像を開きます
矢印キー (▲▼◀▶) を使用して選択および参照します。
F2 を押して画像を削除します (MENU を押して確認します)
F3 を押してメモリをフォーマットします (MENU を押して確認します)。
波形をコンピュータに転送する方法:
Type-C データケーブルをオシロスコープとコンピュータに接続します
システム機能メニューでデータ節約モードを選択します
コンピュータ上のUSBディスクをクリックします
開ける
整理と分析のためにコンピュータにダウンロードする
技術仕様 – 50M 3-in-1 オシロスコープ
パラメータ値
モデル50M
製品名 3-in-1 ハンドヘルド オシロスコープ
ディスプレイ 3.5インチ IPSフルビューカラーディスプレイ
オシロスコープ：
パラメータ値
帯域幅 50MHz
チャンネル 2 (デュアルチャンネル)
サンプリングレート(高分解能) 280MS/s
サンプリングレート(ピーク検出) 200MS/s
垂直感度（×1） 20mV/div – 10V/div
垂直感度（×10） 200mV/div – 100V/div
タイムベース範囲 10ns/div – 20s/div
入力カップリング AC / DC
トリガーモード オート / ノーマル / シングル
トリガエッジ 立ち上がり/立ち下がり
演算 FFT-CH1、FFT-CH2
表示モード Y-T / X-Y
波形保存 あり (画像をメモリに保存)
信号発生器:
パラメータ値
波形タイプ 6種類（サイン波、方形波、三角波、ハーフ波、フル波、ノコギリ波）
周波数範囲 1Hz – 2MHz
振幅範囲 0.1V – 3V
デューティサイクル 1% – 100% (方形波)
マルチメーター:
パラメータ値
表示カウント 6000
真の実効値はい
自動/手動範囲 はい
直流電圧範囲 60mV – 1000V
AC電圧範囲 60mV – 750V
直流電流範囲 60mA – 10A
AC電流範囲 60mA – 10A
抵抗範囲 600Ω – 60MΩ
静電容量範囲 6nF – 60mF
周波数範囲 99.99Hz ～ 30kHz
デューティサイクル範囲 0.1% – 99.9%
ダイオードテストはい
継続性あり (
一般的な：
パラメータ値
データホールドあり
REL モード はい
オートパワーオフ 1/10/30/60/120分またはオフ
バックライト調整 30%/50%/80%/100%
言語 中国語 / 英語
バッテリー 4000mAh リチウム (内蔵、交換可能)
充電 Type-C USB、DC5V
ヒューズ保護 600mA/250V
寸法 183 × 100 × 44 mm
重量約460g

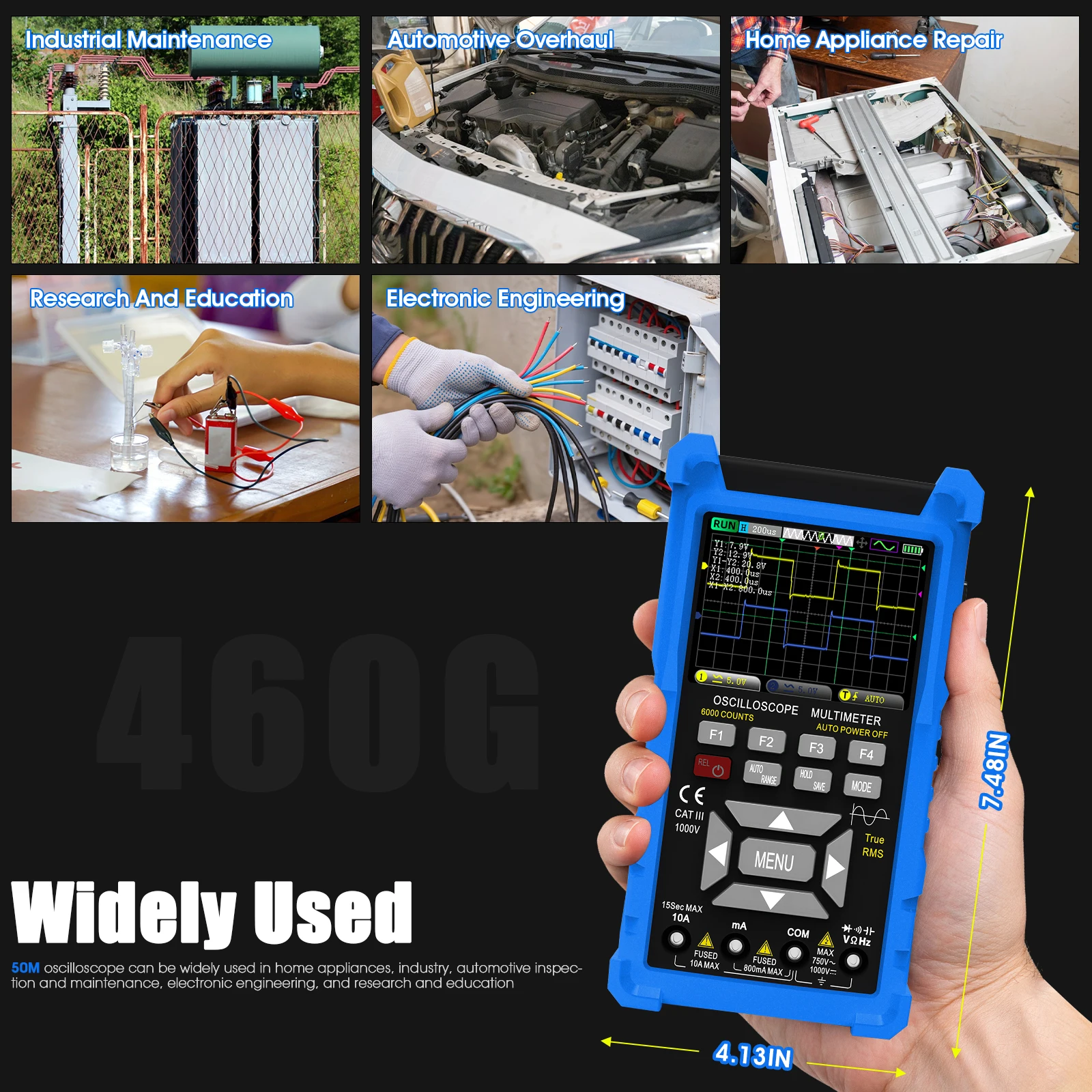

幅広い用途 – 産業から教育まで
50M プロフェッショナル 3-in-1 オシロスコープは、以下の用途に最適です。
アプリケーションの使用
産業用メンテナンス機械、PLC、モータードライブのトラブルシューティング
自動車オーバーホール センサー、アクチュエーター、点火システムの診断
家電修理 テスト制御ボード、電源
研究と教育 電子工学の教育、実験室での実験
電子工学 試作試験、信号解析
センサーの校正 センサーの出力信号を確認します
通信工学 通信信号の解析
電気オーバーホール 電力品質・波形検査
使用上の重要なヒント – 安全性の確保
する
ガイドラインの理由
オシロスコープ設定に一致する正しいプローブ減衰 (×1/×10) を使用する 正確な電圧読み取り値を保証する
高電圧を測定するときは、プローブの安全リングの後ろに指を置いてください。 感電を防止します。
バッテリー/ヒューズカバーを開ける前にテストリードを外してください 安全上の注意
初めて使用する前にバッテリーを完全に充電してください。バッテリー寿命を最大限に延ばします。
環境温度が大幅に変化した場合にベースラインを校正し、ゼロ精度を保証します
ドン
ガイドラインの理由
ドン
ドン
ドン
ドン
ドン
バッテリーの充電:
右上隅に電池マークが表示されたら、すぐに充電してください
Type-C ケーブルを DC5V アダプターまたはコンピューターの USB ポートに接続します
充電中は電源ボタンの赤いLEDが点灯します
完全に充電されると赤色 LED が消灯します
ヒューズの交換:
600mA/250V および 10A/250V 速断ヒューズのみを使用してください (5×20mm)

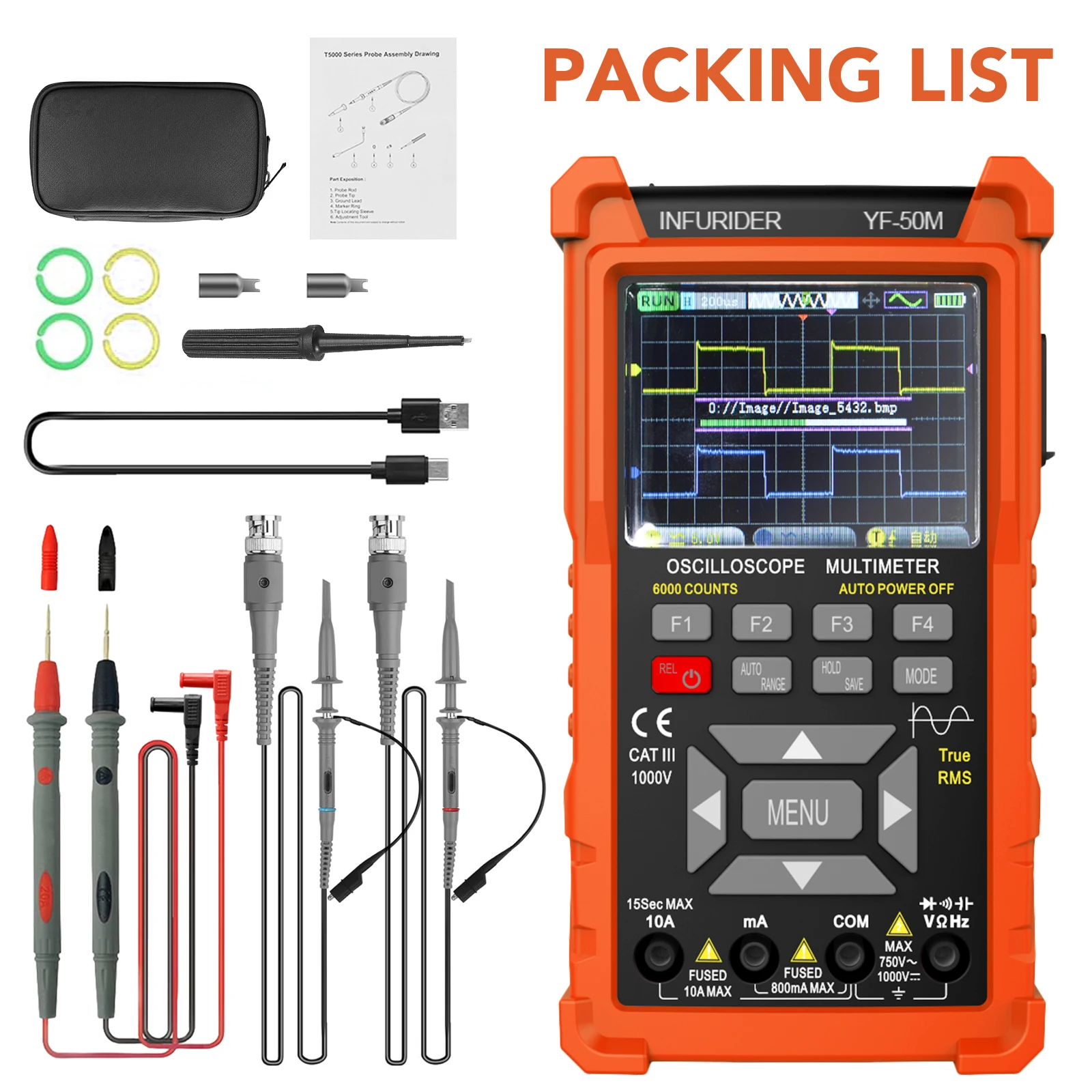

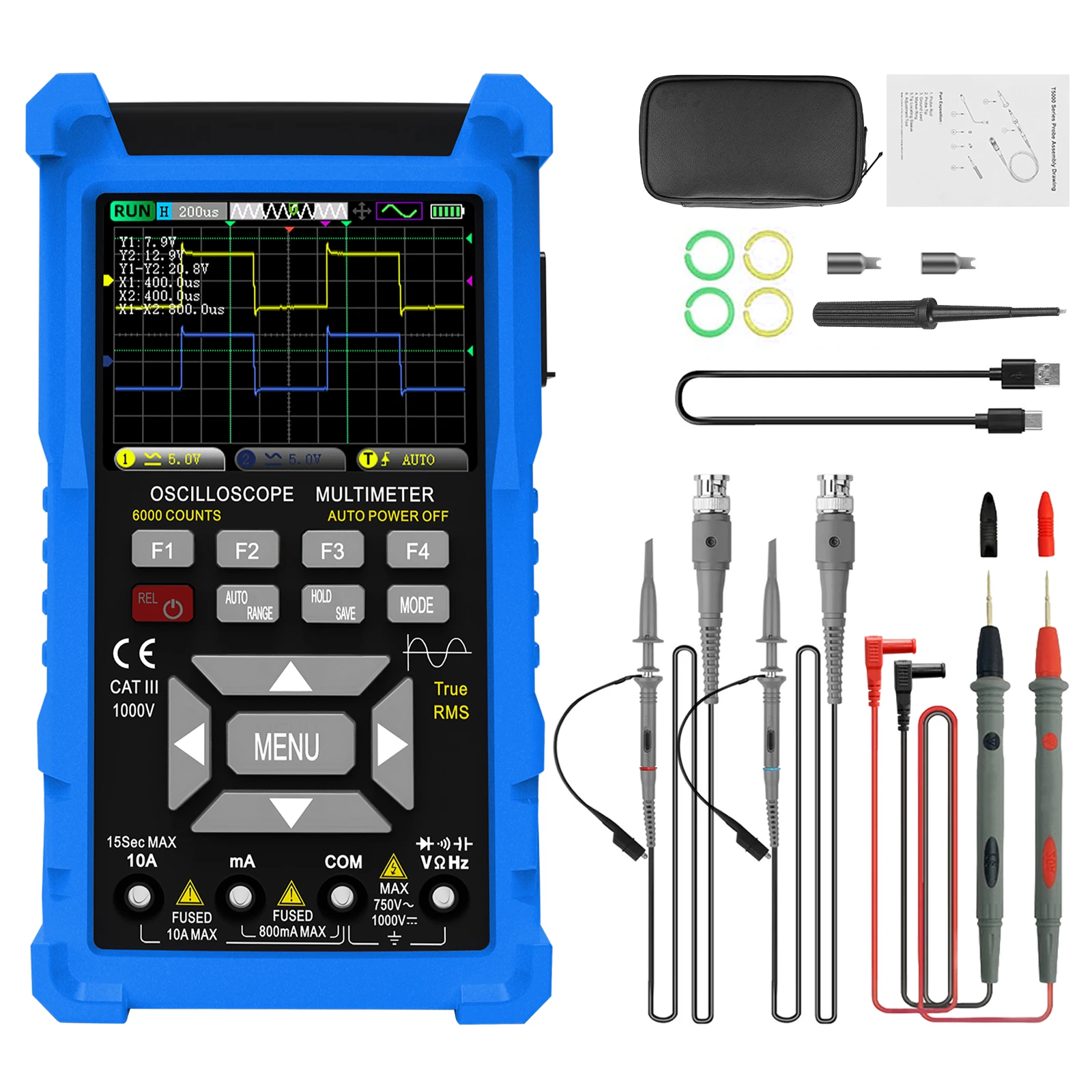

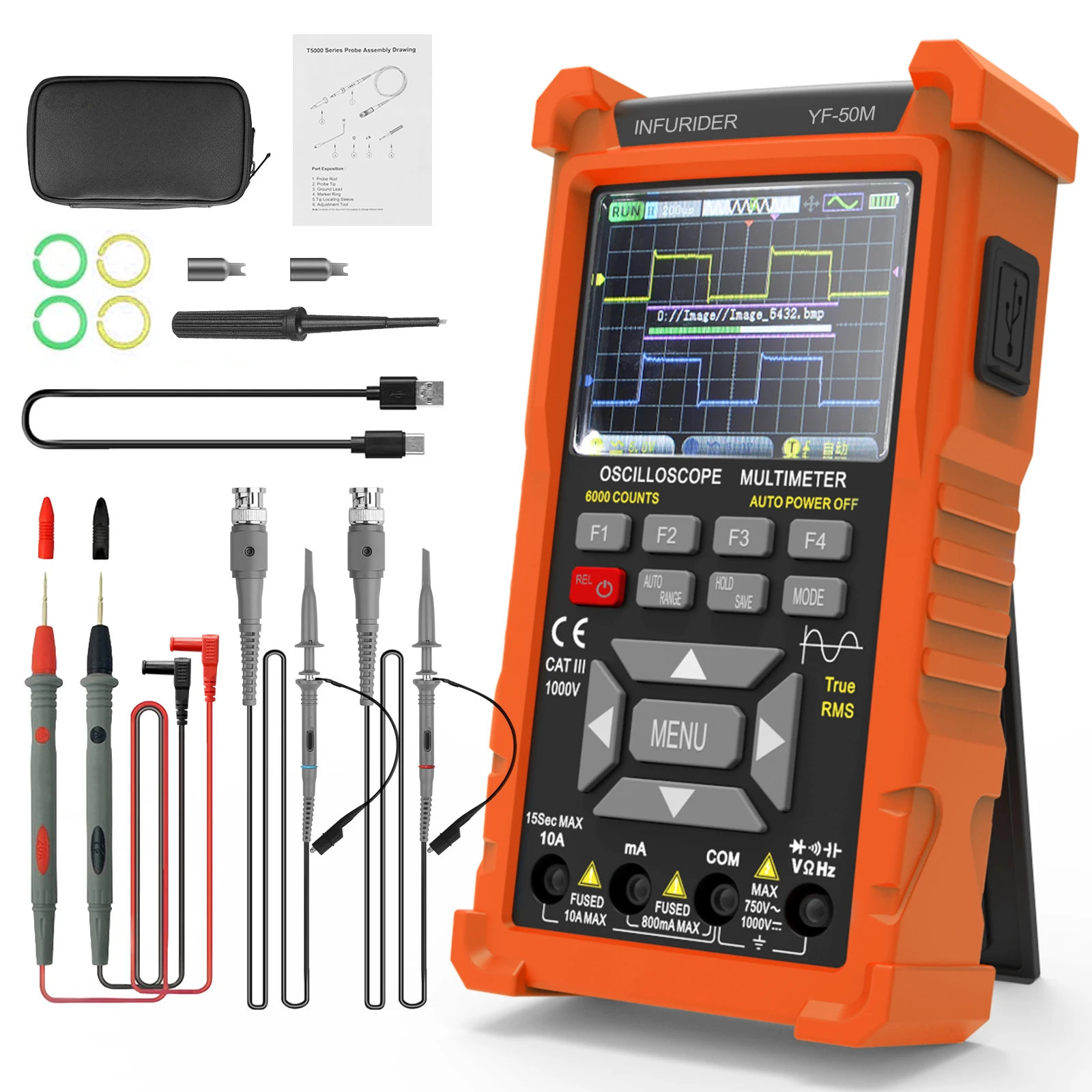

パッケージリスト - 内容
アイテムの数量
50M 3-in-1 ハンドヘルド オシロスコープ 1
オシロスコープ プローブ (CH1 CH2) 2
Type-C USB 充電ケーブル 1
ユーザーマニュアル 1
⚠️重要な注意事項:
アイテムのステータス
バッテリー ✅ 付属 (4000mAh 充電式内蔵)
プローブ ✅ 付属 (2 個)
Type-Cケーブル✅付属
USB 充電器 ❌ 付属しておりません (標準の 5V/2A 電話充電器を使用してください)
ヒューズ ✅ 取り付け済み (600mA/250V)
初めて使用する前のチェックリスト:
ステップアクション
1 Type-C 経由でデバイスを充電します (2 ～ 3 時間を推奨)
2 電源ボタンを長押し（2秒）して電源を入れます
3 プローブを CH1 および CH2 入力に接続します
4 プローブ減衰スイッチ (×1/×10) をオシロスコープの設定に合わせて設定します。
5 AUTO ボタンを押して波形を自動取得します。
6 マルチメーターモードの場合: MODE ボタンを押して切り替えます。
モデル: 50M – 3-in-1 ハンドヘルド オシロスコープ、デュアル チャネル 50MHz、信号発生器、真の実効値マルチメーター、6000 カウント、Type-C 充電式
用途: 産業メンテナンス、自動車オーバーホール、家電修理、研究および教育、電子工学、センサー校正、通信工学
