BT-500K ハンドヘルドオシロスコープ 2.5MS/s 500kHz ポケットデジタルスコープ 2.8 LCD 400mAh Type-C 修理用

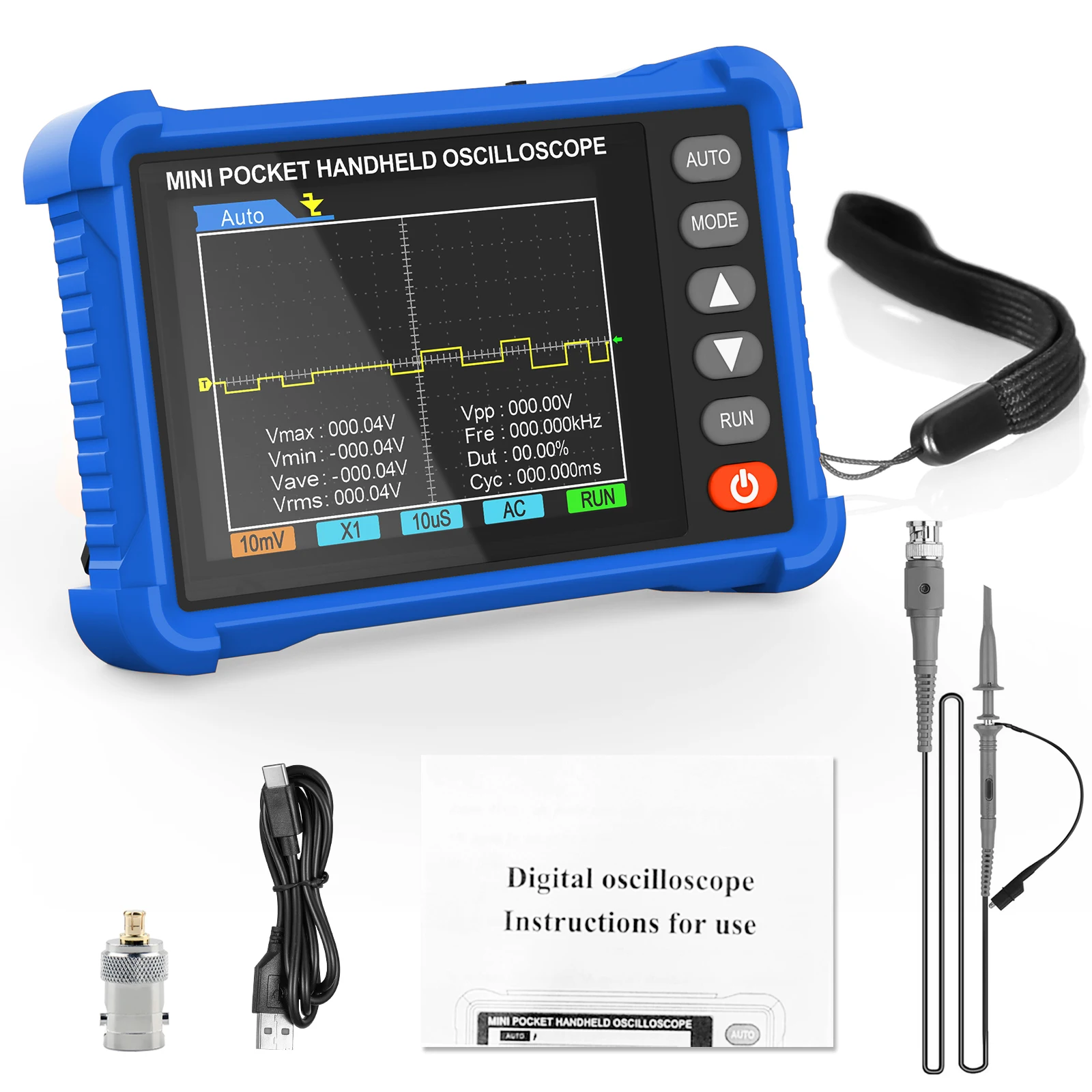

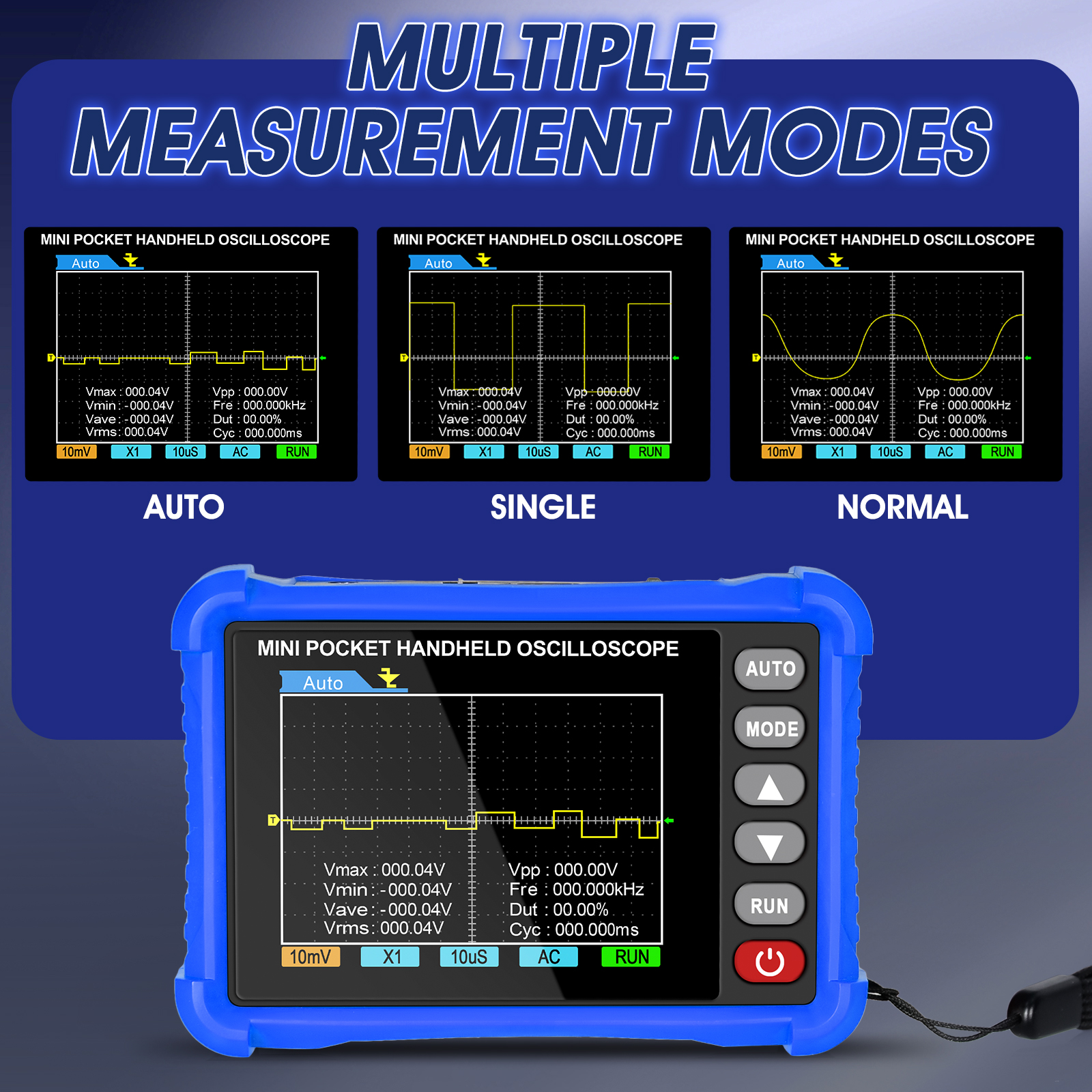

トリガーモード

BT-500K ミニ オシロスコープは、複数のトリガー モードと自動パラメーター計算を提供します。

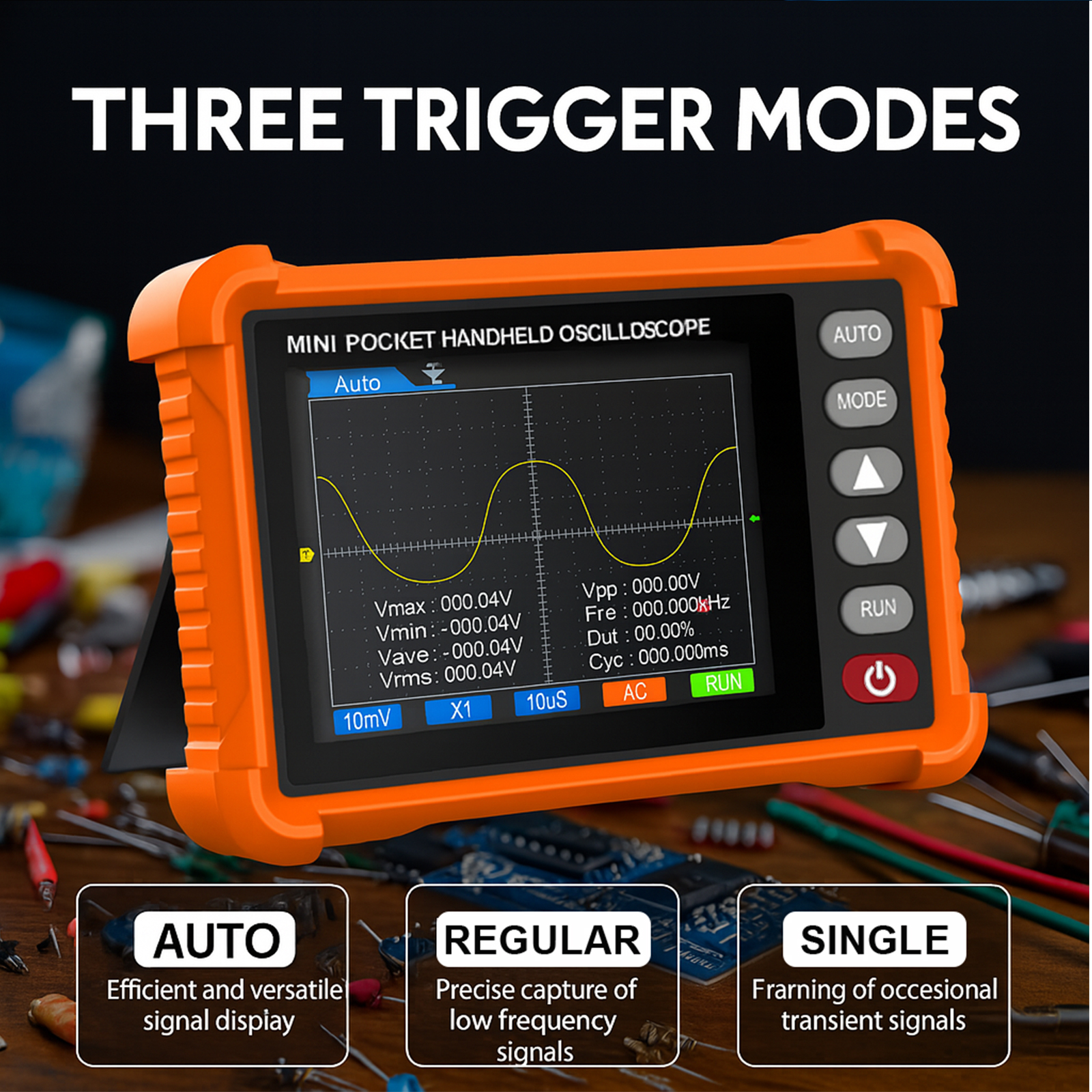

トリガーモード:

モードの説明
AUTO オートトリガー – トリガーなしでも波形を表示します
通常 通常のトリガー – トリガー条件が満たされた場合にのみ波形を表示します
シングル シングル トリガー – 1 つの波形をキャプチャして停止します
トリガーエッジスイッチング:

MODE ボタンを長押しすると、立ち上がりエッジと立ち下がりエッジが切り替わります。

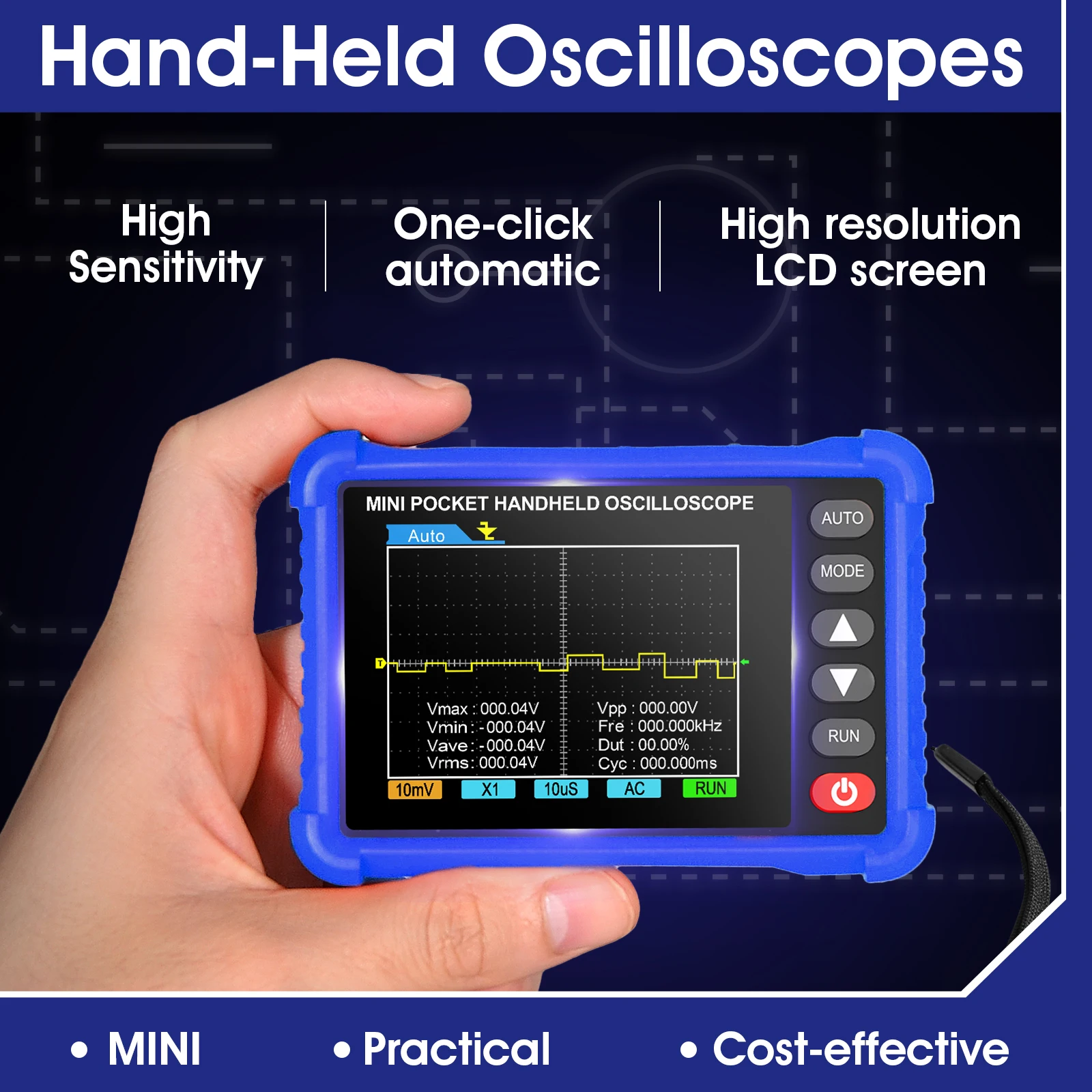

自動測定パラメータ:

パラメータの説明
Vmax 最大電圧
Vmin 最小電圧
Vpp ピークツーピーク電圧
Vrms 実効値電圧
Fre 信号周波数 (kHz)
Dut デューティサイクル (%)
Cyc サイクルタイム (ms)
実行/一時停止機能:

波形を実行または一時停止するには、RUN ボタンを短く押します。

一時停止すると、フリーズした波形を解析できます

AC/DCカップリング

BT-500K ポータブル オシロスコープは、調整可能なプローブ減衰による AC 結合と DC 結合の両方をサポートします。

入力結合モード:

モードアイコンの説明
AC AC DC 成分をブロックし、AC 成分を通過させます
DC DC DC 成分と AC 成分の両方を通過させます

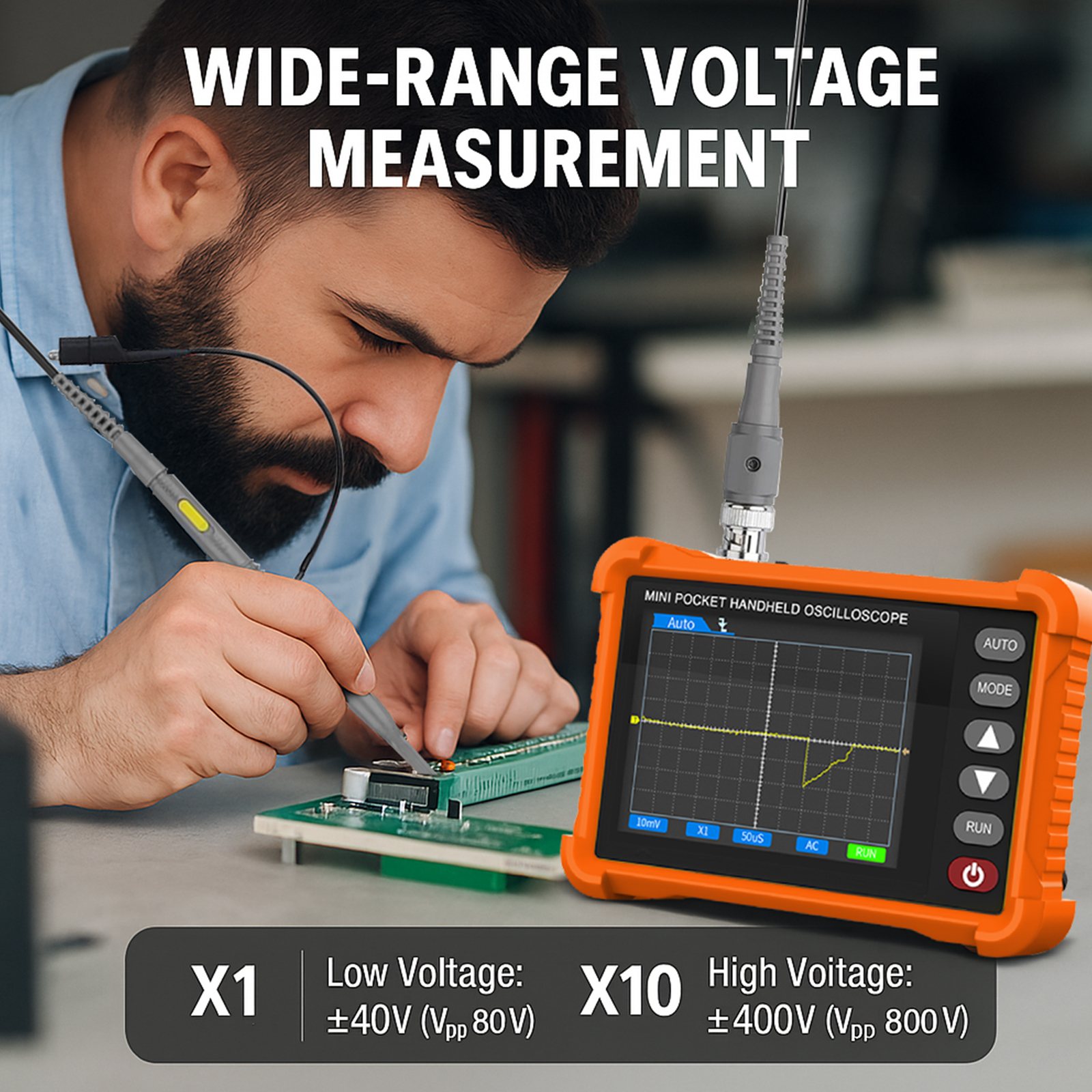

プローブの減衰設定:

設定電圧範囲インジケーター
×1 ±40V (Vpp 80V) プローブスイッチ設定と一致する必要があります
×10 ±400V (Vpp 800V) プローブスイッチ設定と一致する必要があります
⚠️ 重要: オシロスコープの ×1/×10 モード インジケーター アイコンは、プローブ ハンドルの ×1/×10 スイッチ設定と一致する必要があります。

測定のヒント:

低電圧信号 (Arduino、センサー出力など) には ×1 を使用します。

高電圧信号（電源、モータードライブなど）には×10を使用します。

正確な読み取り値を得るために、プローブの設定がオシロスコープの設定と一致していることを常に確認してください

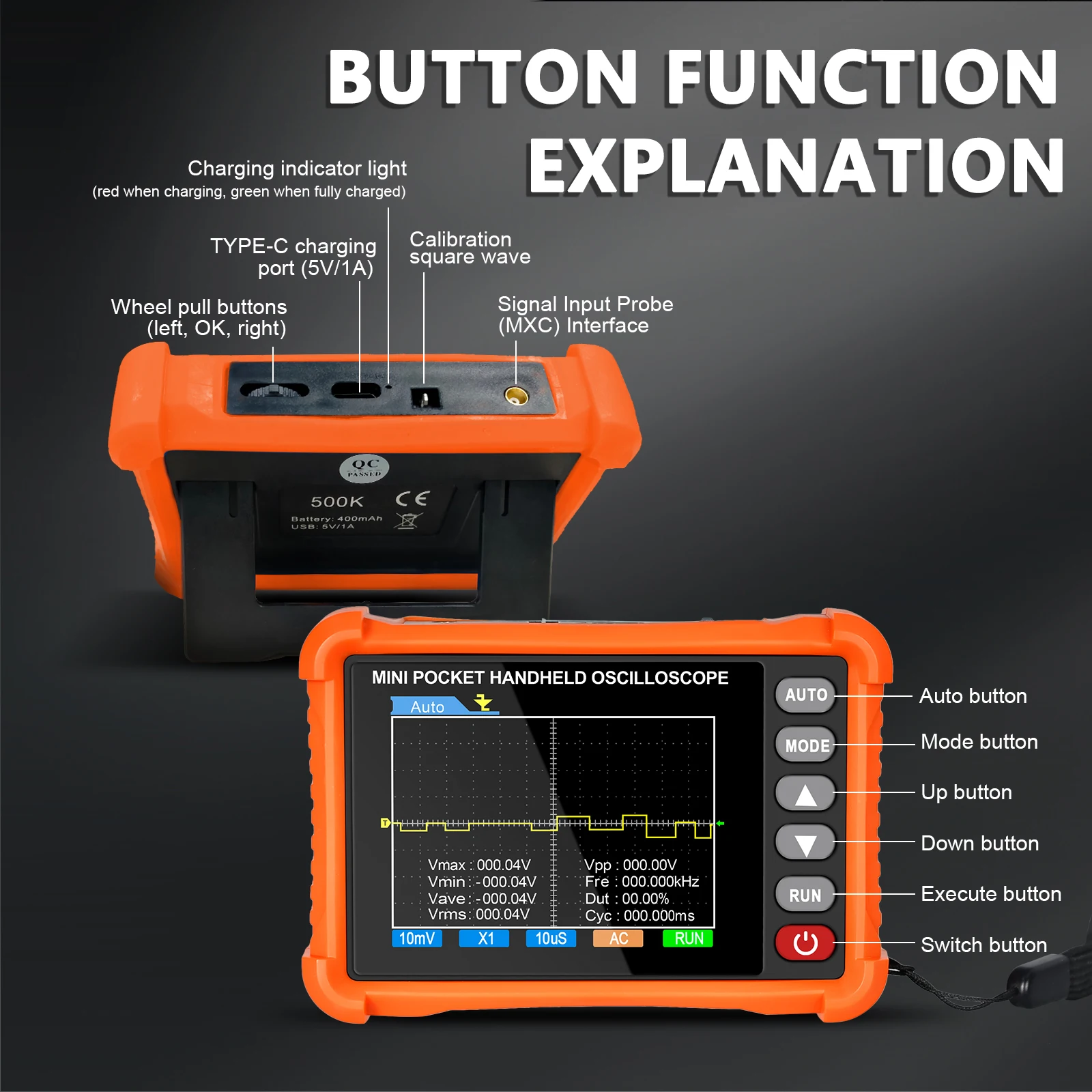

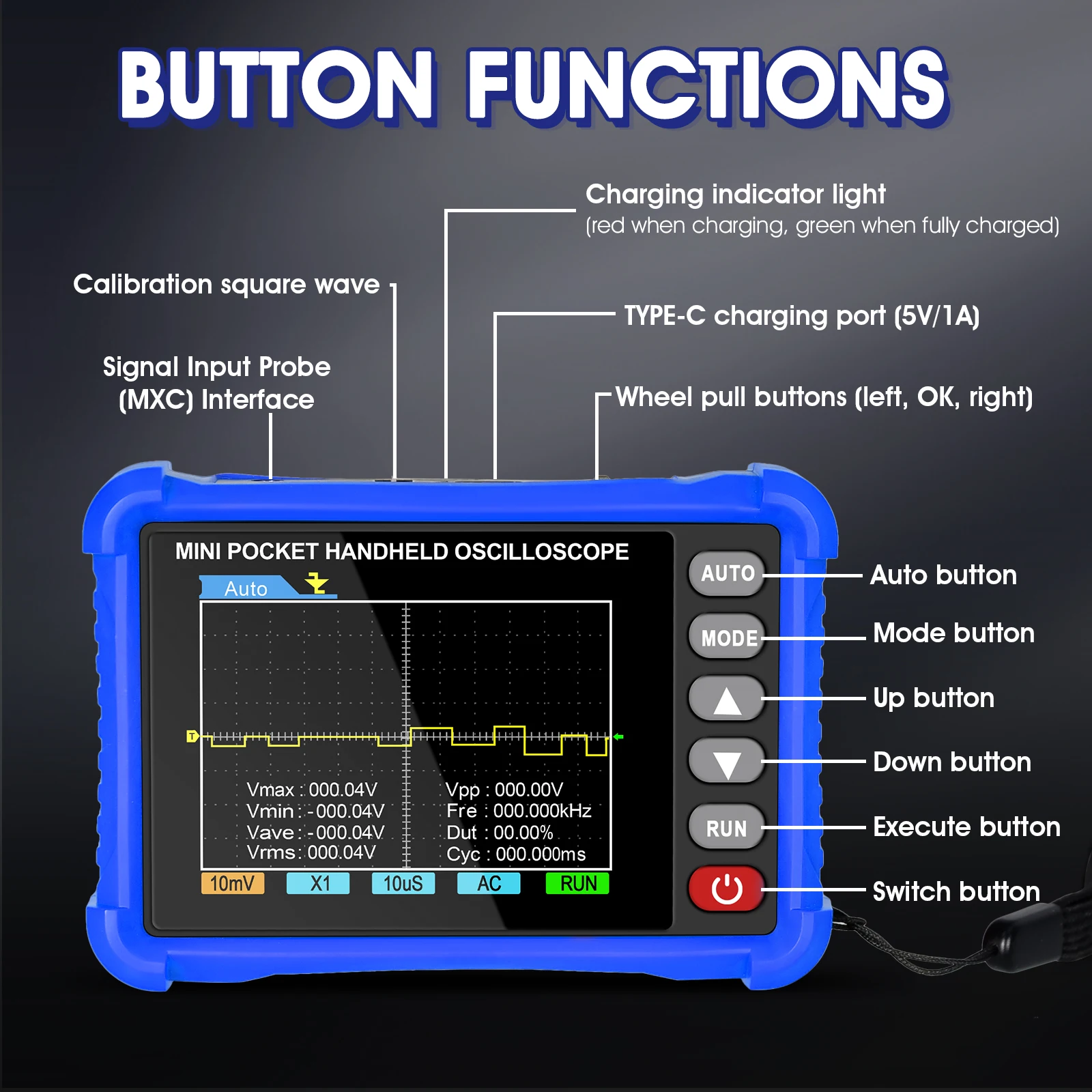

完全なボタン機能 – 直感的なコントロール

BT-500K ポケット スコープには、完全な制御を可能にする 7 つの明確にラベルが付けられたボタンが付いています。

ボタンを短く押す 長押し
AUTO (左/右回転) 制御パラメータ調整選択 –
AUTO 自動設定（
MODE サイクルトリガモード (AUTO → Single → Normal) トグルトリガエッジ (Rising/Falling)
上(△)パラメータ増加調整 –
Down (▽) Parameter decrease adjustment –
RUN 波形の実行/一時停止 詳細パラメータの表示/非表示
電源（ON/OFF） 電源オフ 電源オン
追加のインターフェース機能:

機能の説明
キャリブレーション方形波 3Vpp、1kHz出力（内蔵）
信号入力プローブ インターフェイス プローブ用 MXC コネクタ
Type-C 充電ポート 5V/1A 充電
充電インジケーター 赤 = 充電中、緑 = 完全充電

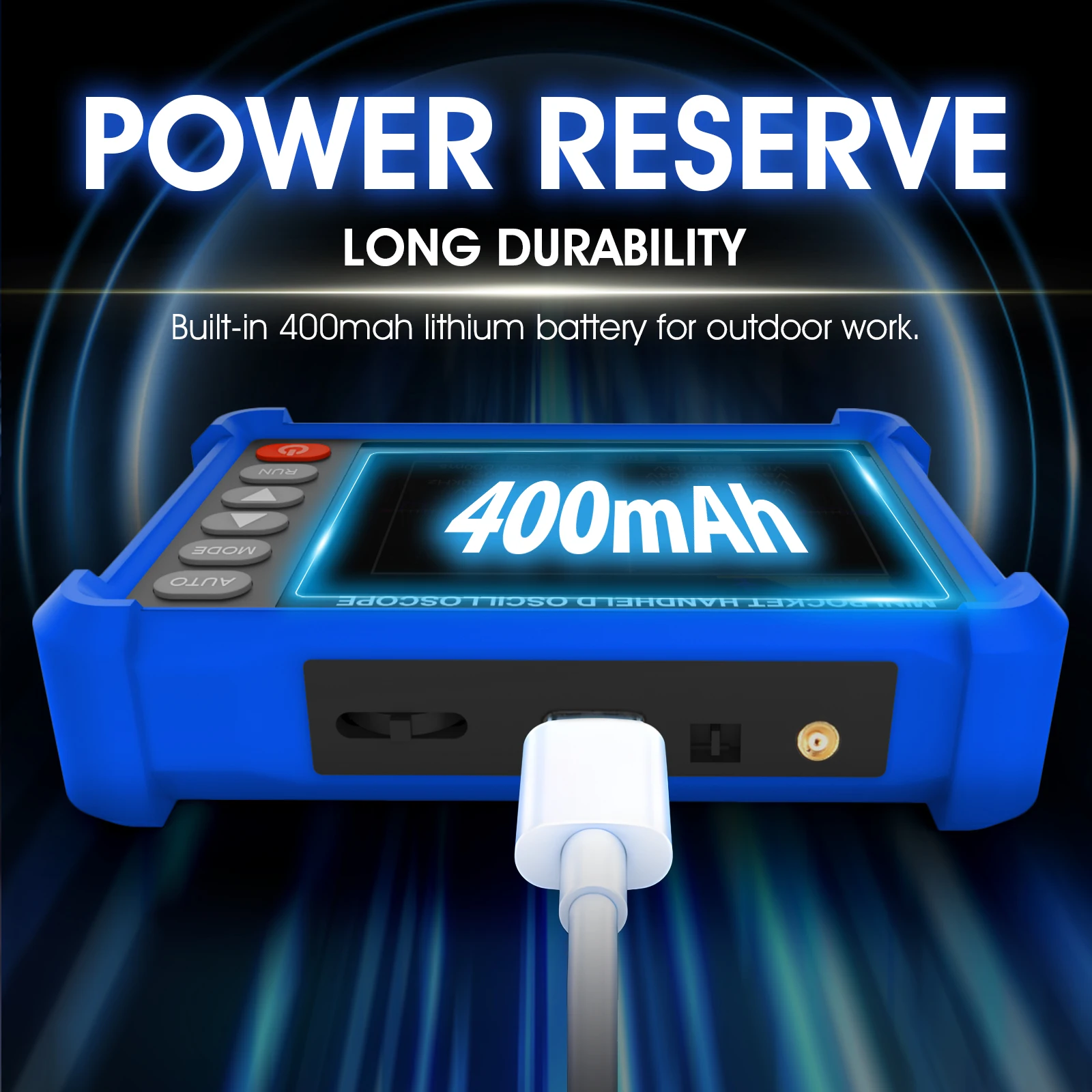

400mAh 充電式バッテリー – 3 時間の連続使用

BT-500K ハンドヘルド オシロスコープは、ポータブル操作用に 400mAh リチウム バッテリを内蔵しています。

バッテリー仕様:

パラメータ値
電池の種類 内蔵リチウム電池
バッテリー容量 400mAh
バッテリー寿命 ~3 時間連続使用可能
バッテリー取り外し不可（内蔵）
バッテリー付属 ✅ はい

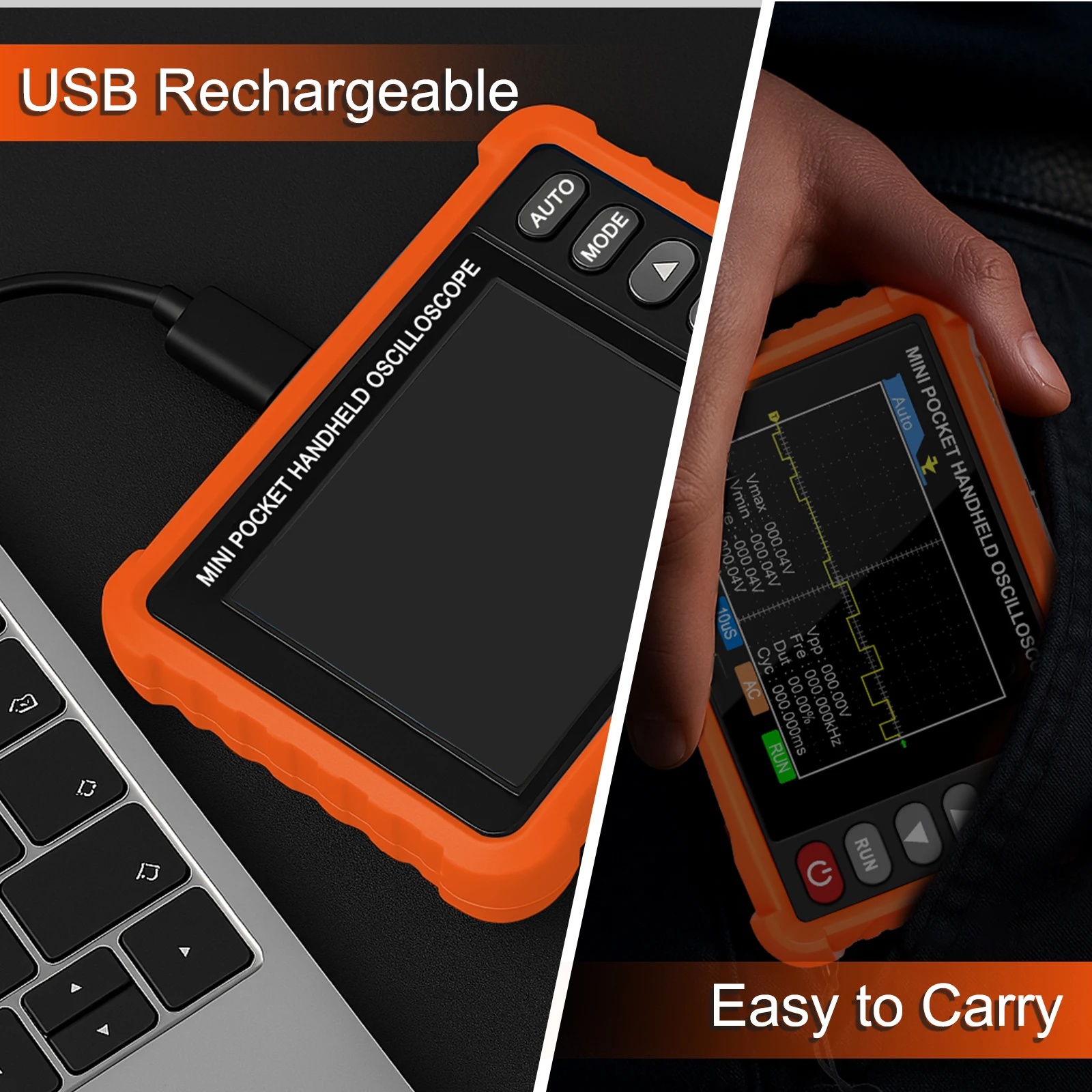

充電：

パラメータ値
充電インターフェース Type-C USB
充電入力 5V / 1A
充電インジケーター 赤 = 充電中
フルインジケーター 緑色 = 完全に充電されています
電源管理:

屋外作業や現場修理に最適

Type-C充電が便利

予備の電池を持ち歩く必要がありません

ポケットサイズ

BT-500K ミニ オシロスコープは、最大限の可搬性を実現するように設計されています。

物理仕様:

パラメータ値
寸法 103 × 73 × 25 mm
長さ 103 ミリメートル / 4.06 インチ
幅 73 ミリメートル / 2.87 インチ
厚さ 25 ミリメートル / 0.98 インチ
重量 100g

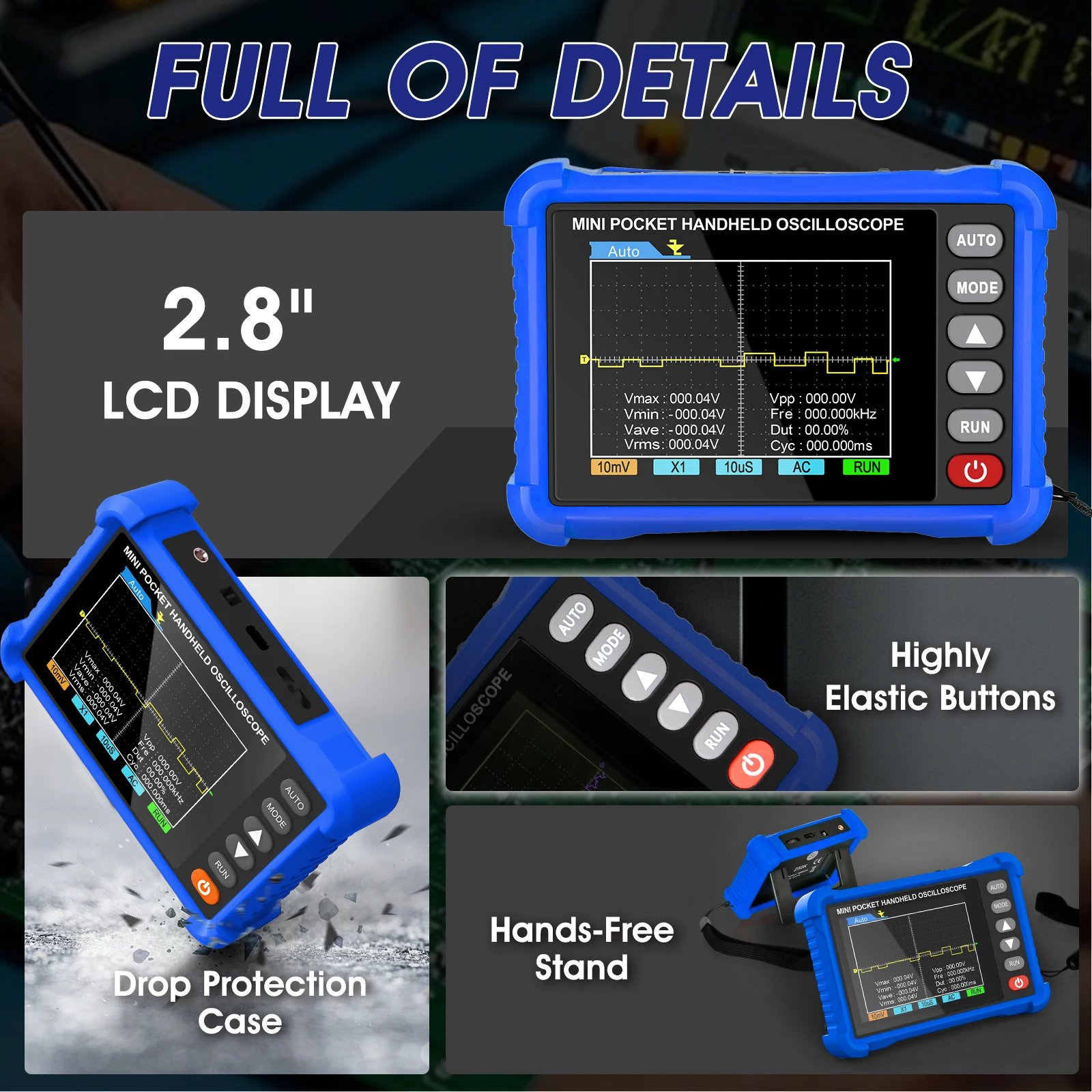

デザイン上の特徴:

機能の利点
ツールバッグやバックパックに収まるポケットサイズ
軽量 (100g) 一日中持ち歩きやすい
落下防止保護ケース付属
ハンドストラップ 指定なし（ケースにはグリップが付いています）
ハンズフリースタンド ベンチ用スタンド内蔵
以下に最適:

オンサイトでの修理とメンテナンス

フィールドサービスの仕事

教育ラボ

DIY 家電製品

幅広い用途 - 修理から教育まで

BT-500K プロフェッショナルポケットオシロスコープは、以下の用途に最適です。

アプリケーションの使用
電子機器の修理オーディオアンプ、電源、回路基板のトラブルシューティング
メンテナンスアシスタント センサー信号、モータードライブ、制御システムを診断します
教育学習 波形解析、信号測定を教える
DIY プロジェクト Arduino 出力、PWM 信号、オーディオ回路をテストする
オーディオデバッグ オーディオ信号波形の測定
センサーテスト センサー出力信号を検証
測定できるもの:

✅ オーディオ信号 (20Hz-20kHz)

✅ PWM信号

✅ センサー出力

✅ 電源リップル

✅ 低周波制御信号

✅ 最大±400V (×10プローブ使用時)

使用上の重要なヒント – 安全を確保する

する

ガイドラインの理由
プローブ設定 (×1/×10) をオシロスコープの設定と一致させる 正確な電圧読み取り値を保証
高電圧測定には×10プローブを使用してください（
屋外で使用する前に完全に充電してください。バッテリー寿命を最大限に延ばします。
プローブと入力をクリーンに保つ 信号の完全性を維持する
自動キャリブレーション機能を使用して正確なベースラインを確保
ドン

ガイドラインの理由
可燃性または爆発性の環境では使用しないでください。安全上の危険があります。
±400V 入力を超えないようにしてください (×10 プローブ使用) オシロスコープを損傷する可能性があります
測定中はプローブの先端に触れないでください 感電の危険があります
デバイスを分解しないでください。内部コンポーネントが損傷する可能性があります。
家庭廃棄物と一緒に処分しないでください 地域の電子廃棄物規制に従ってください
⚠️重要な警告:

オート機能制限：45Hz未満の周波数はAUTO機能で正しく設定できません

プローブのマッチング: ×1/×10 インジケーターはプローブ ハンドル スイッチの設定と一致する必要があります

焼き付き防止保護: 安全な操作のための内蔵保護機能

較正：

AUTO ボタンを長押ししてキャリブレーションページに入ります

"Calib" appears on screen during calibration

校正方形波: 3Vpp、1kHz (プローブ補償に使用)
