1. 製品概要

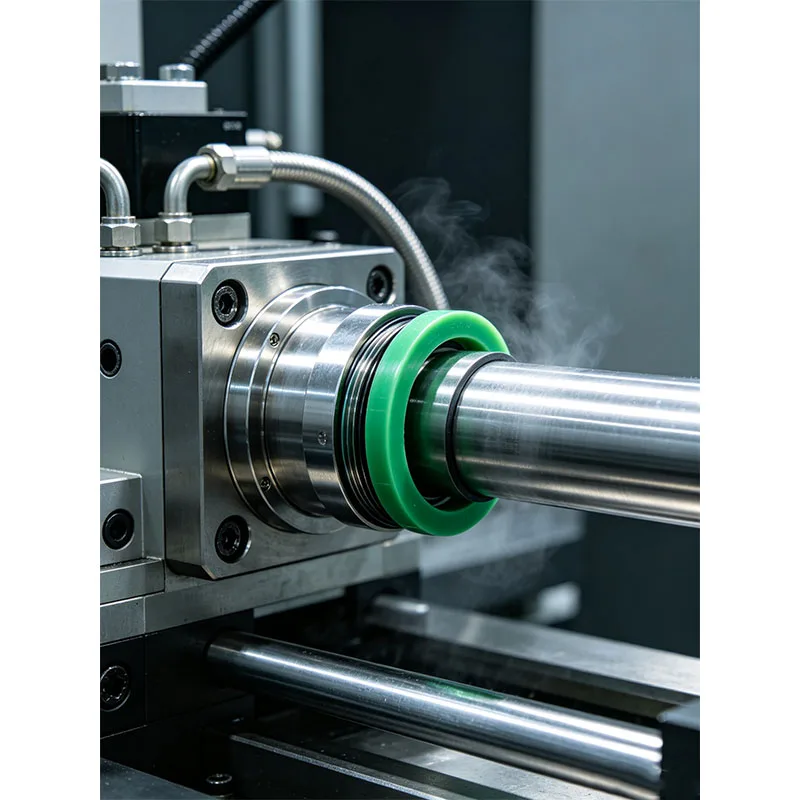

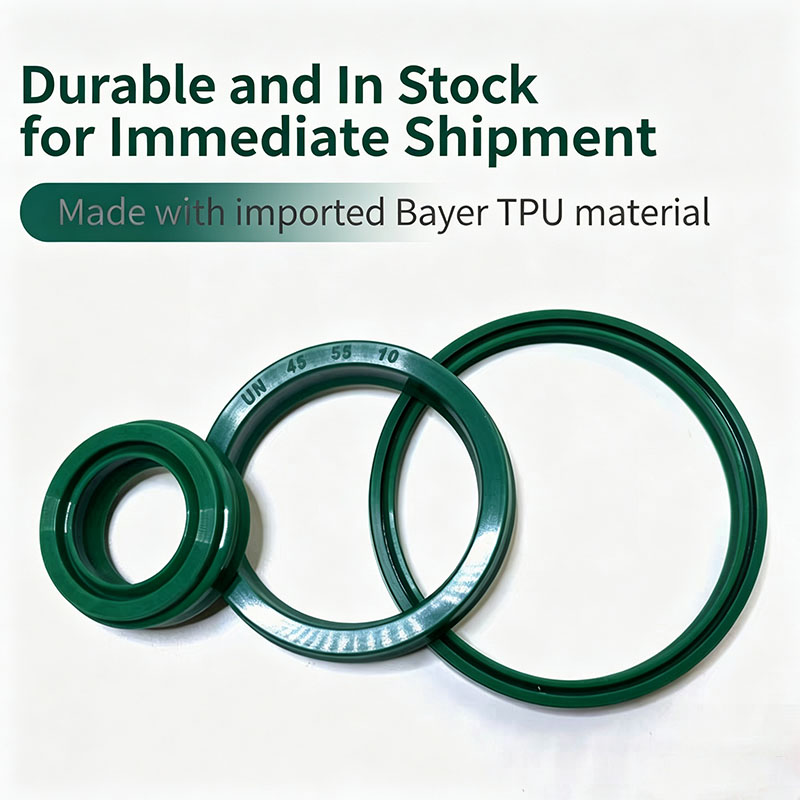

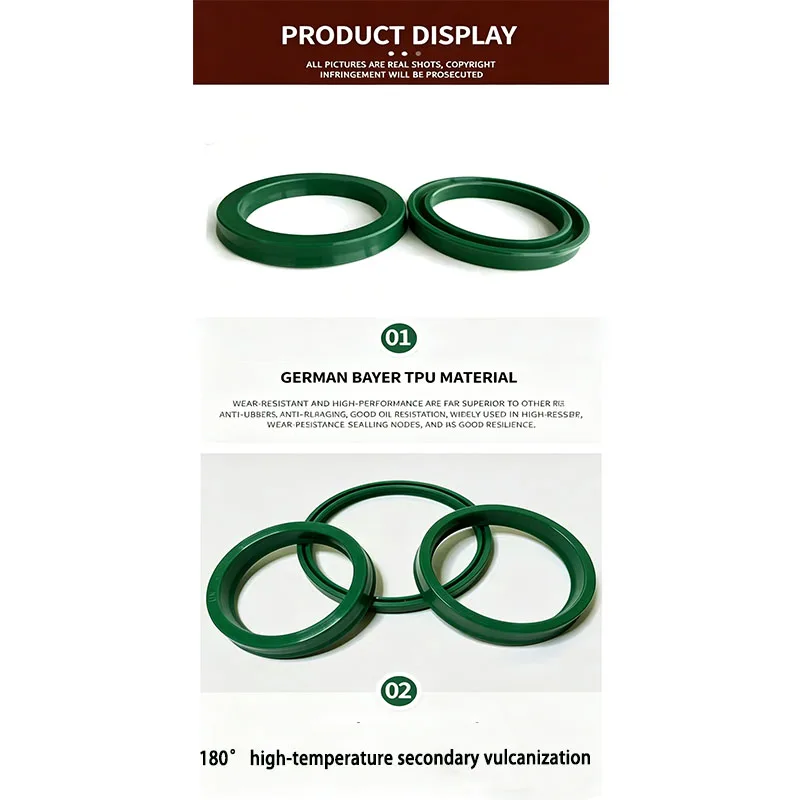

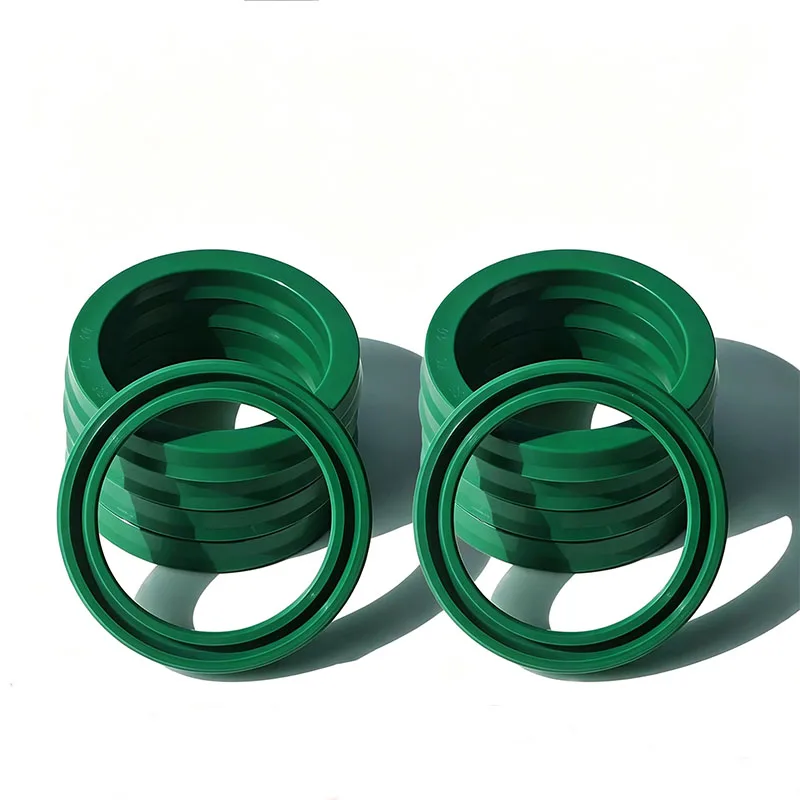

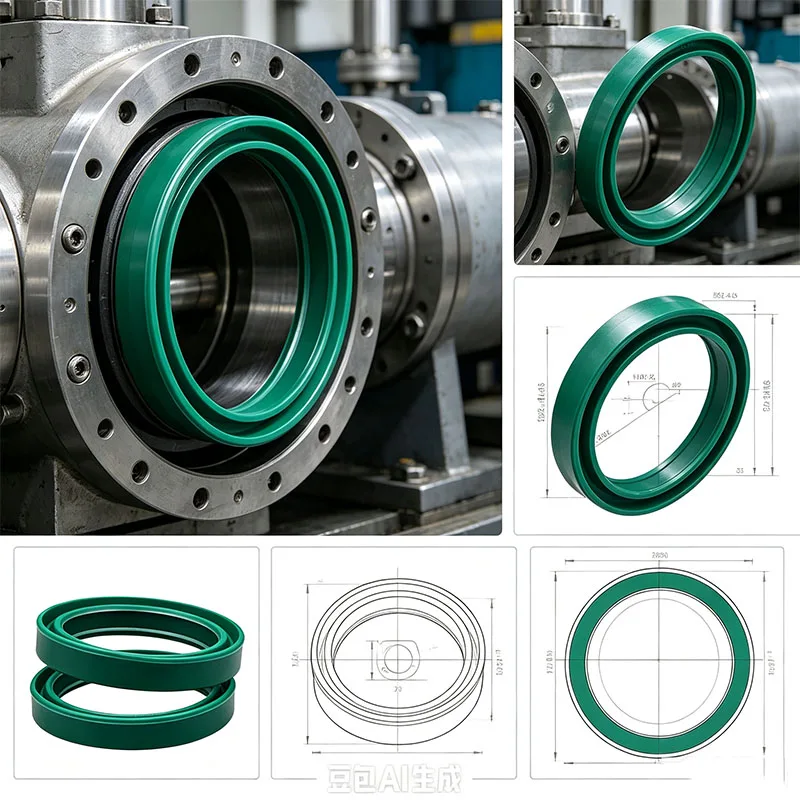

UNタイプポリウレタン油圧オイルシールは、ドイツのバイエル社製TPU（熱可塑性ポリウレタン）を輸入した汎用リップシールです。油圧シリンダーと空圧システム用に設計されており、ロッドとボアの両方の用途に適しています。対称リップ形状により往復運動に対して確実なシールを実現し、建設機械、射出成形機、鉱山機械、農業機械などに広く使用されています。
2. 主な仕様
項目仕様材質 ドイツバイエル社輸入TPU（高性能ポリウレタン） 適合媒体 作動油、鉱物油、グリース、合成作動油、水グリコール系作動油 使用圧力 ≦31.5MPa（バックアップリング使用時は40MPaまで） 使用温度 -35℃～110℃（短期は130℃まで） 往復速度 ≦1.0m/s（中低速）用途）規格 ISO 5597、GB/T 13871 準拠寸法
3. 製品の特長

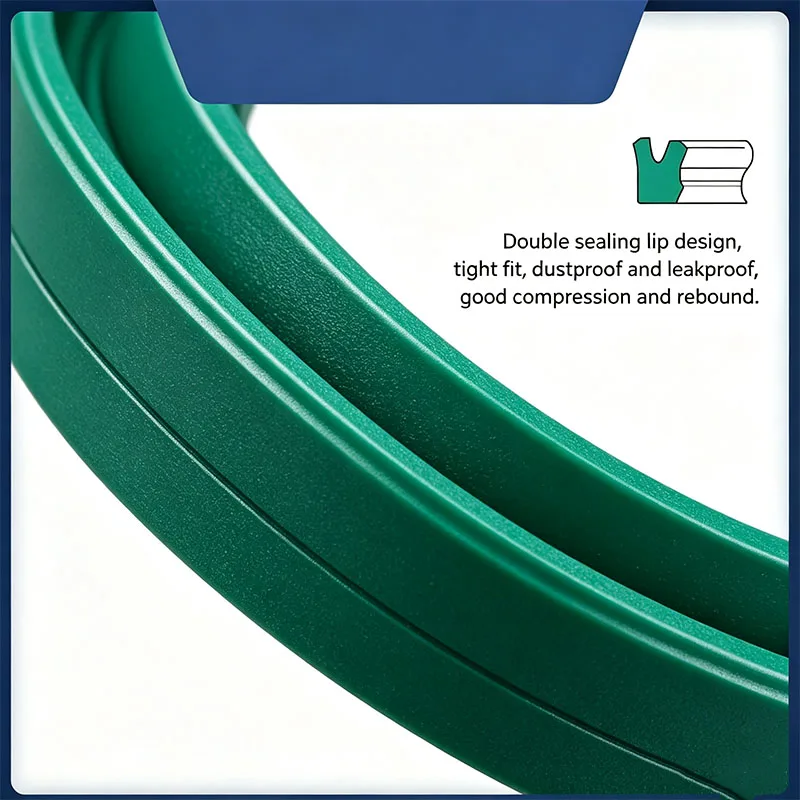

- 対称リップデザイン: ロッドとボアシーリングの両方にユニバーサルフィット、簡単に組み立てるために方向性の取り付けは必要ありません。 - プレミアム TPU 性能: - 低摩擦 (係数 ≤0.12) による高い耐摩耗性、長寿命。 - 優れた耐押出性と高温耐性、高圧下での変形なし。 - 優れた耐油性と加水分解性、作動油中での膨潤や脆性なし。 - 優れたシーリング: 適応リップデザインにより、漏れゼロを保証します。低圧では確実にシールし、高圧では確実にシールし、流体の漏れや汚染物質の侵入を防ぎます。
4. インストールガイド
4.1 インストール前の準備
1. すべてのコンポーネントを洗浄します。シール、シリンダーボア、ロッドからバリ、油、破片を取り除きます。表面粗さ≦Ra0.8μm.2を確保してください。 サイズの確認: シールの寸法 (ID/OD/厚さ) がシリンダー溝の仕様と一致していることを確認します。 前処理: 取り付けの摩擦を軽減するために、シールを 40 ～ 60℃ の作動油で温めるか、潤滑剤の薄い層を塗布します。
4.2 インストール手順
1. シールを溝に均等に取り付け、リップが圧力側を向くようにします。シールをねじったり裏返したりしないでください。2. 鋭利な工具 (ドライバー、ペンチ) を使用してリップをこじ開けないでください。組み立てには専用の取り付けスリーブまたはプレスを使用します。 取り付け後のチェック: シールがオフセット、詰まり、またはリップの損傷がなく、溝にぴったりと収まっていることを確認します。4. 試運転：本運転前に低圧無負荷試験を実施し、漏れ、這い、異音の有無を確認します。
4.3 重要な注意事項
- シールを工具で叩かないでください。リップが変形したり割れたりする可能性があります。 - 保護スリーブでシールをねじ山やシリンダステップの傷から保護してください。 - 高圧用にはバックアップ リングを使用してください (
5. メンテナンス
- 定期点検: 摩耗を早期に発見するために、3 ～ 6 か月ごとに外部漏れ、ロッドの動き、または圧力低下をチェックします。 - 流体のメンテナンス: シール リップを傷つける可能性のある汚染物質を除去するために、作動油を定期的にろ過または交換します。 - 環境保護: 材料の劣化を防ぐため、紫外線、強酸/強アルカリに長時間さらされることは避けてください。 - 交換サイクル: 標準使用の場合は 3 ～ 5 年。高周波・高圧・高速条件では1～2年。
数量: 2個

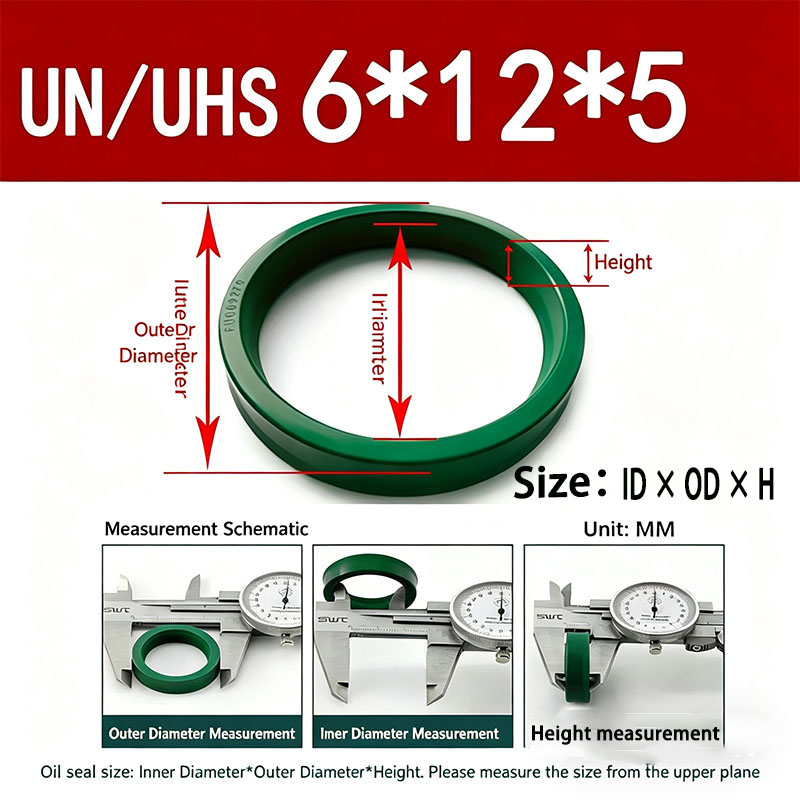

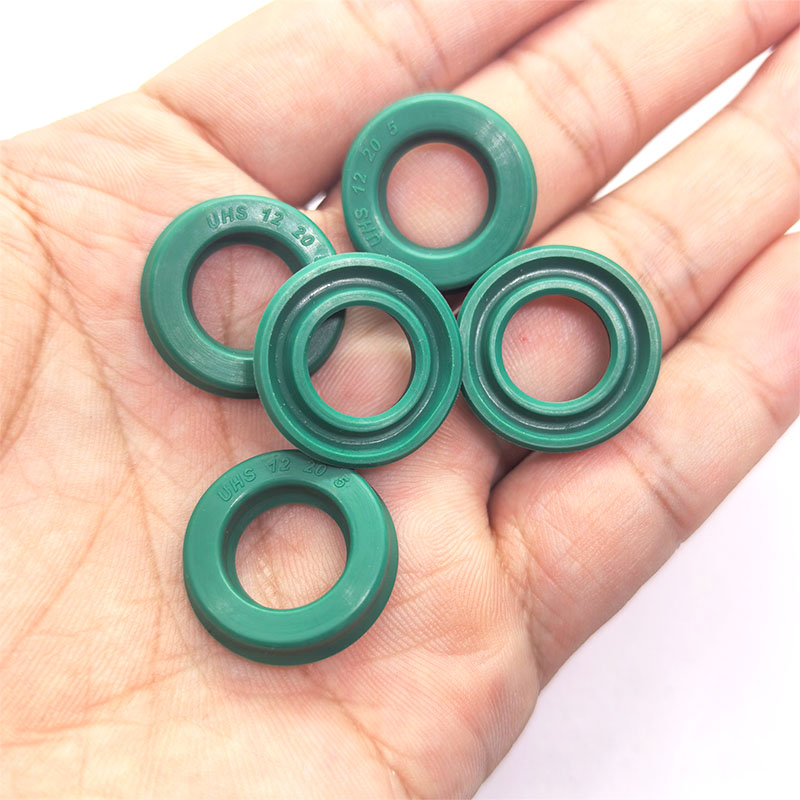

サイズ：内径×外径×高さ
