12-24V 日本 Nid 24H 内蔵ドライブエンコーダブラシレスサーボモーター Pwm 速度調整ダブルボールベアリング 18 歯軸 18
価格:
$5.80
/Pc
払い戻し:
シェア:
売れ筋商品
現在、モーターを分解して販売しておりますが、
外側にキズはありますが、
見た目を気にするなら、
買わないでください、ありがとう！

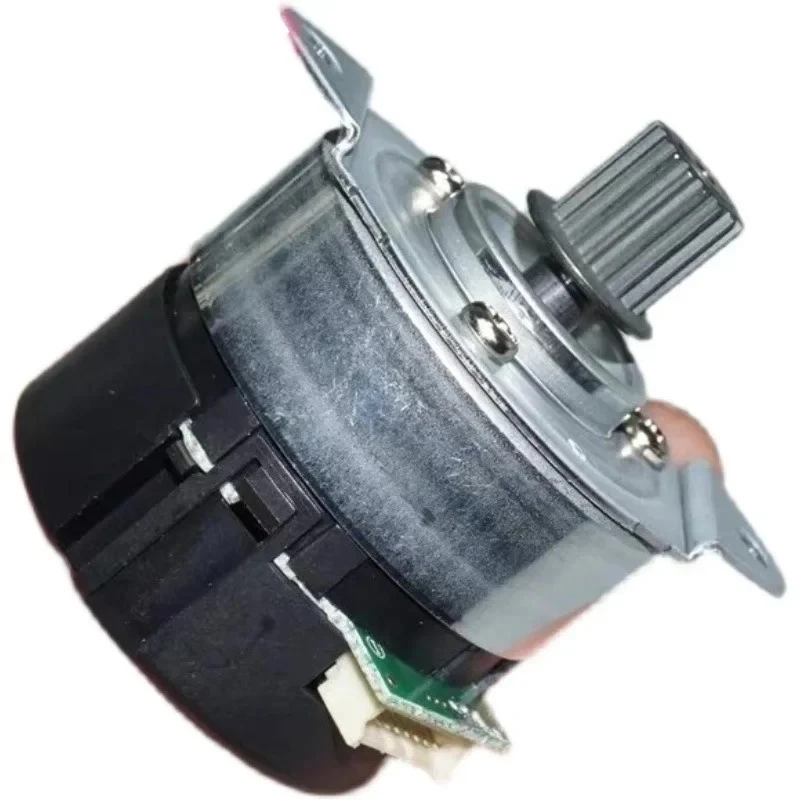

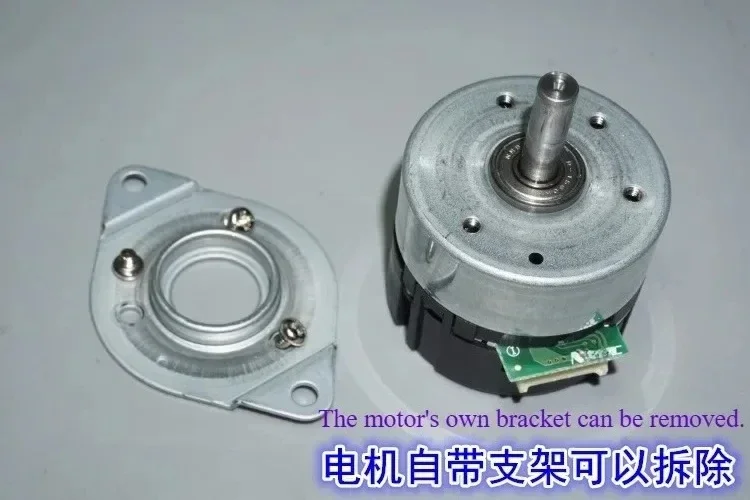

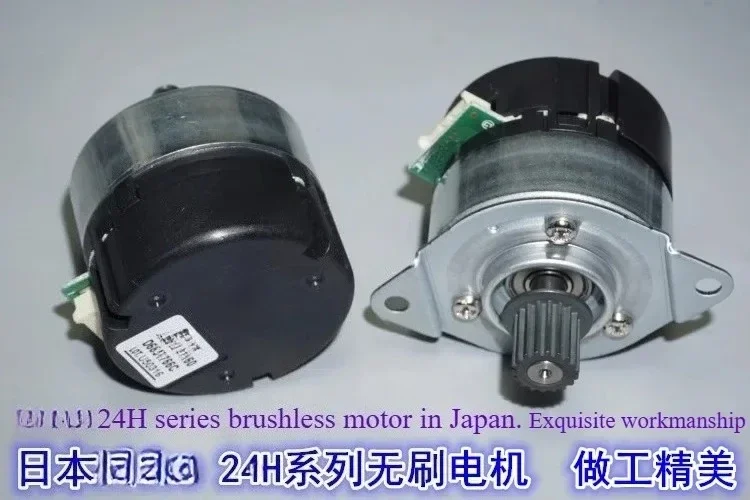

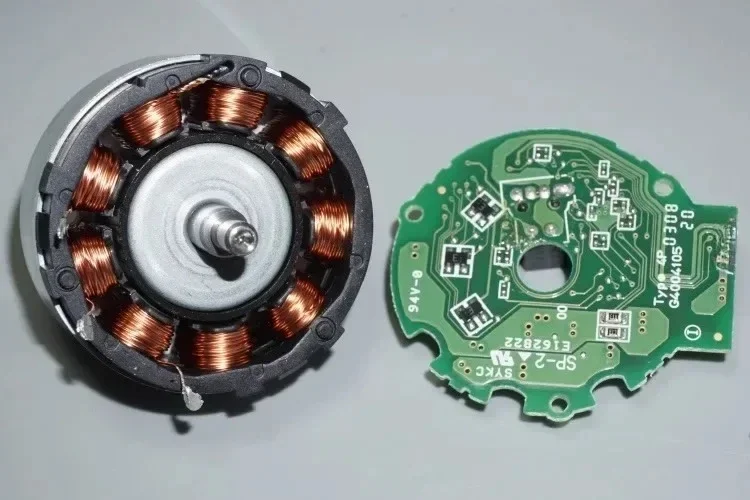

分解する オリジナル日本製 nid24H 内蔵ドライブブラシレスモーター、
仕上がりは非常に良く、ブラシレスモーター、

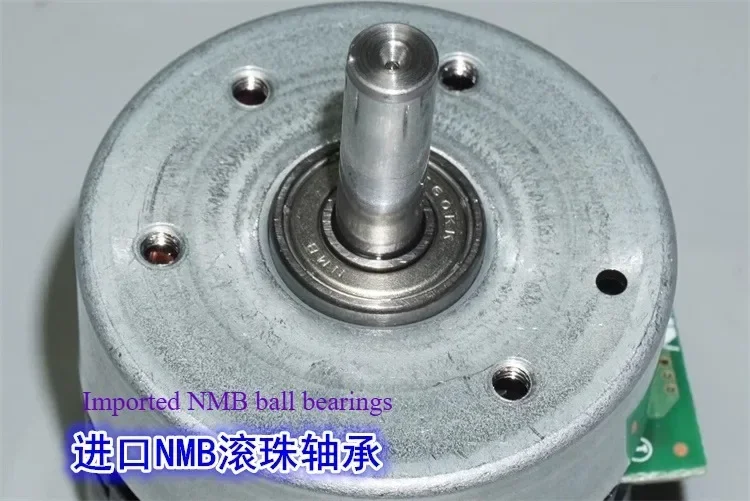

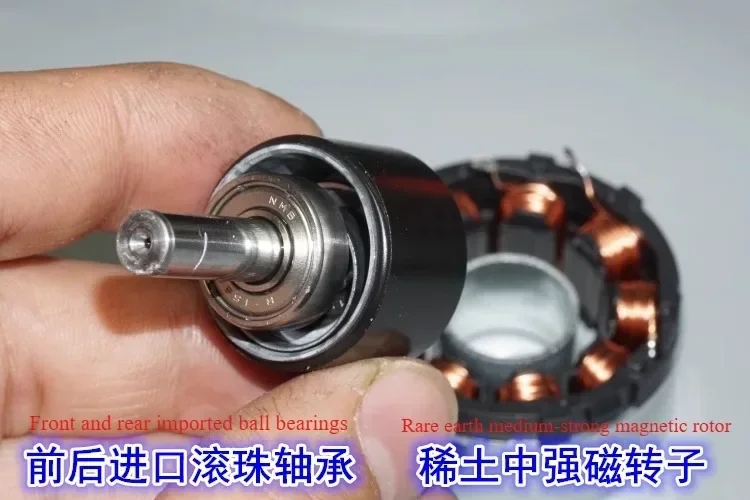

輸入NMBダブルボールベアリング、

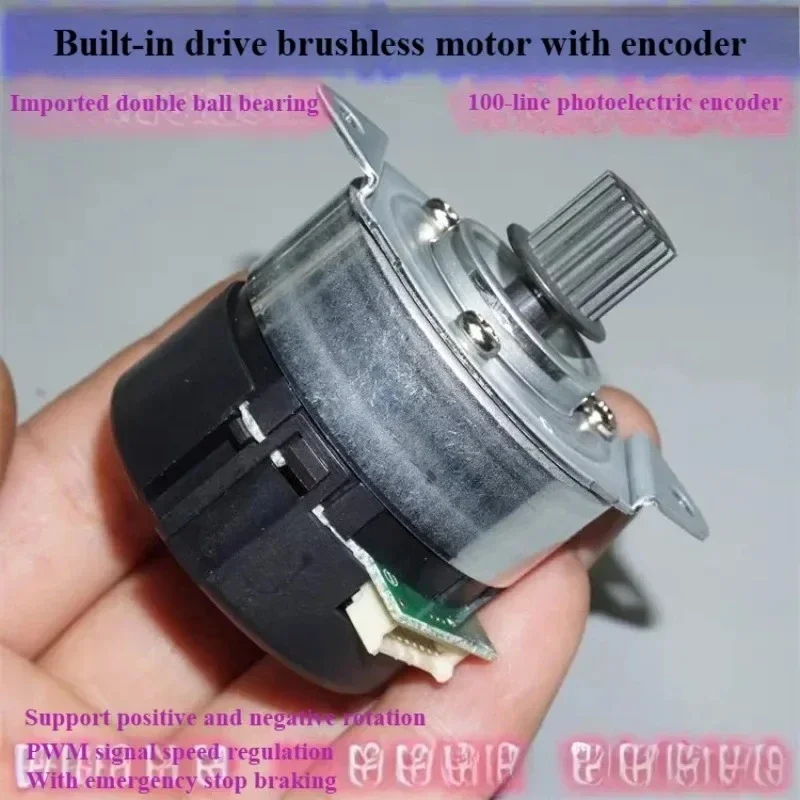

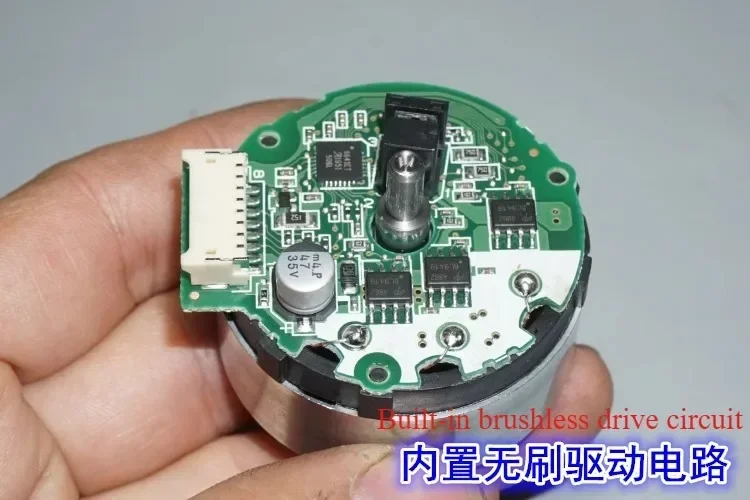

ドライブ内蔵型ブラシレスモーター、

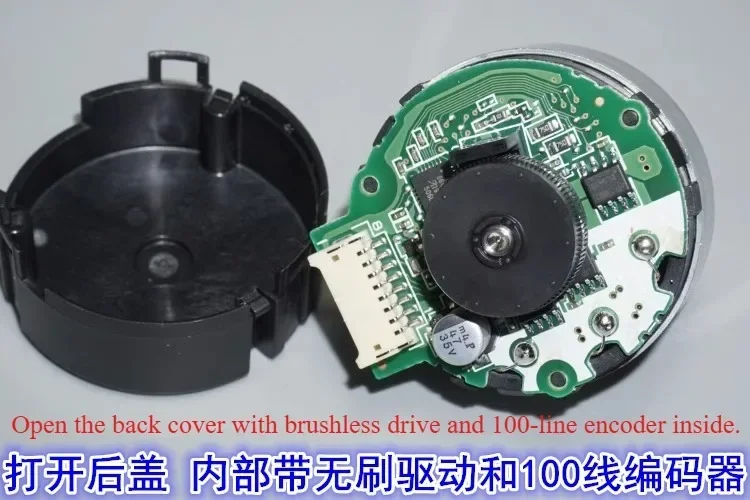

100ラインのデュアルチャンネルエンコーダーを搭載し、
高精度なフィードバック制御に適しており、
モーターはPWM信号速度調整と正逆回転をサポートしており、

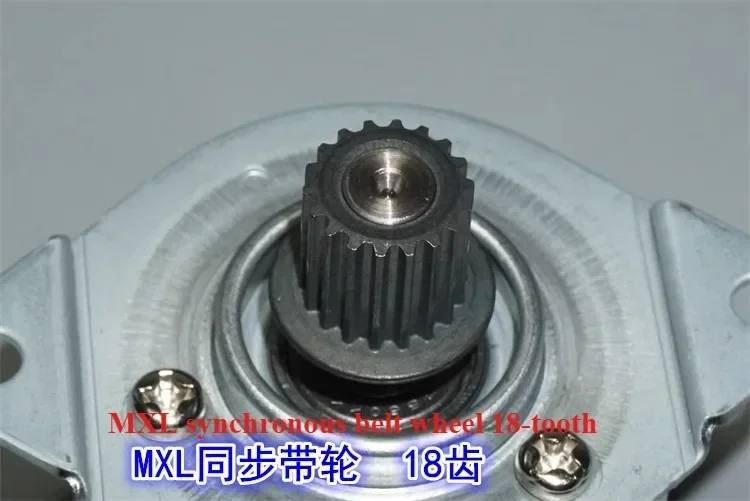

非常停止機能を備えたこのモーターには同期プーリーが付いており、
18歯MXLタイミングベルトホイール、
プーリー径は11mm、

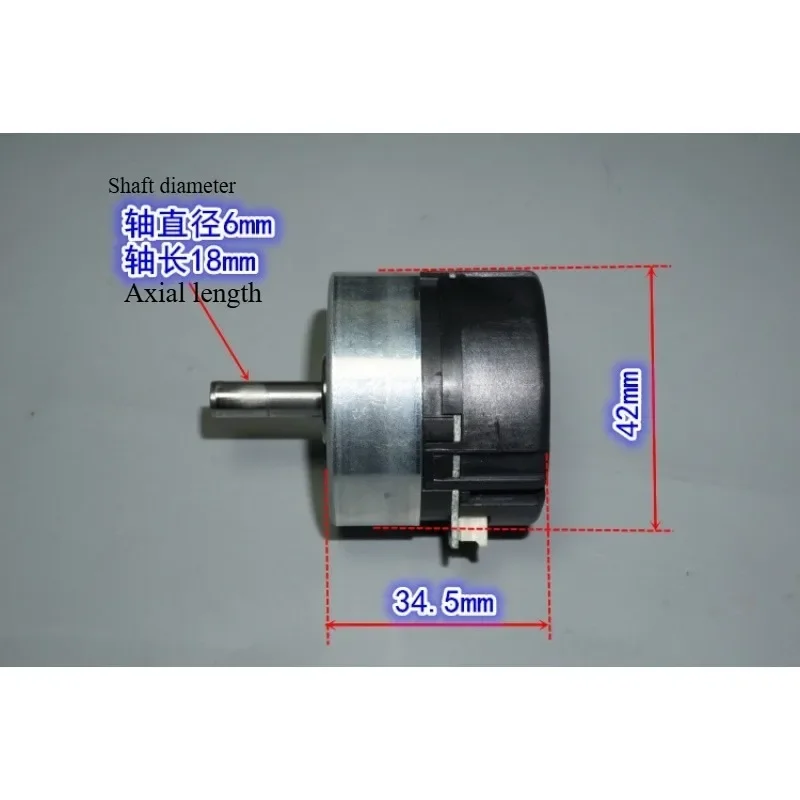

プーリーシャフト径6mmを外し、
デフォルトのデリバリーベルトプーリー
このモーターは、当社の多機能 PWM 速度制御ボードをサポートしています。
正逆切り替えと無段階速度調整をサポートできます。
スピードコントロールボードは別途購入する必要があります。
各モーターに1つのパッチコード、

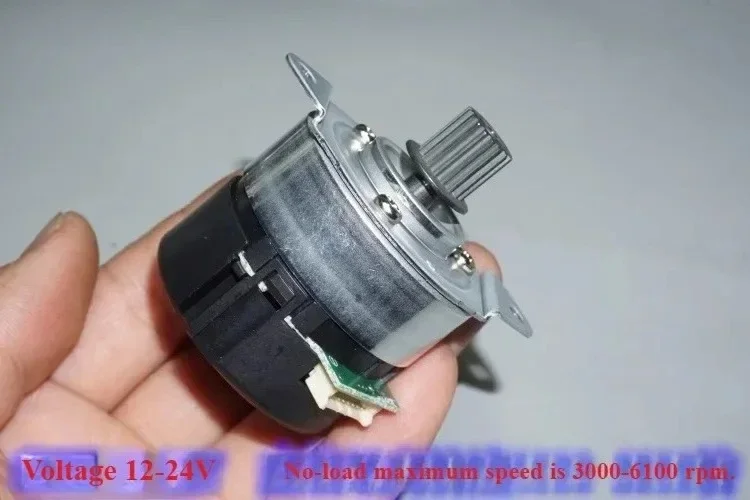

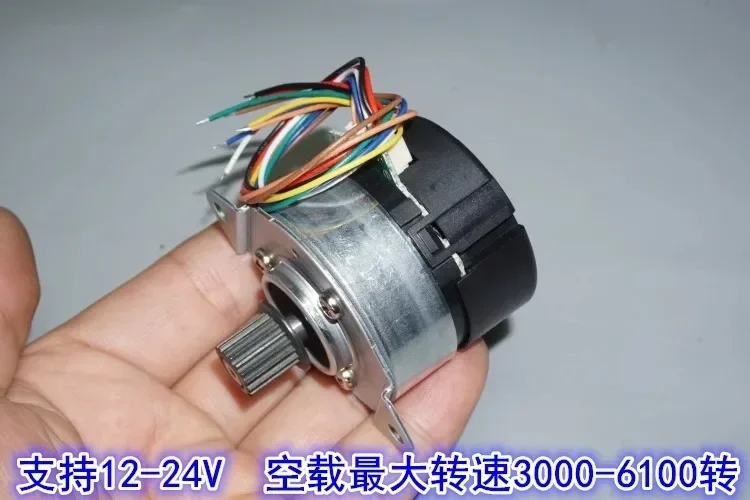

電圧テストは9V〜12V〜24Vで実行できます。
9V電源時無負荷電流70mA、回転数約2246rpm、
12V電源時、無負荷電流は80mA、回転数は約3020rpm
24V電源時、無負荷電流は110mA、回転数は約6100rpmです。

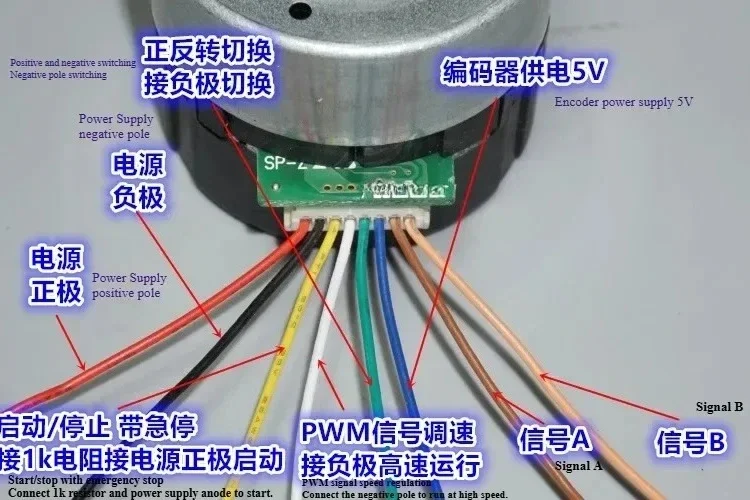

モーターテスト動作方法: 赤いワイヤーをプラス極に接続し、
黒い線はマイナス極に接続されており、
黄色のワイヤのスタートワイヤは、電源の正極に接続されている 1k 抵抗に接続されています。
12V以下では抵抗は接続されていません。
次に、白いPWMラインをマイナス極に接続して高速で動作させます
白線入力20KHZパルス幅信号は速度を調整でき、
緑色のワイヤーはマイナス極に接続されており、プラスとマイナスを切り替えます。
瞬間的なサージを防ぐために、正逆スイッチングはシャットダウン後に切り替えるのが最適であることに注意してください。
エンコーダ供給電圧 5V、
エンコーダが必要ない場合は、そのままにしておくことができます。 (エンコーダ 5V 電源を接続すると、モータの内部制御電源も供給されることに注意してください。エンコーダ 5V 電源を接続した後、黄色のワイヤは接続せずに回すことができます。黄色のワイヤはマイナス極に接続されています。モータが緊急停止し、黄色のワイヤが断線しています。モータをオンにして始動します。)、
以下の特定の図に詳細がマークされています。
ご使用の際は配線に注意してください。
接続を誤るとドライバーが焼損します。
注：ブラシレスモーターのプラスとマイナスを間違えるのは厳禁です。
安定化されたサージフリーの DC 電源を使用する必要があります。
電池、直流安定化電源など
モーターの重さは約135グラムです。
