VDIAGTOOL V500PRO 自動車用回路テスター 12V/24V 車の電源回路プローブテスターブレーカーファインダーツール開回路検出器

VDIAGTOOL V500PRO はプロフェッショナルグレードです車載用回路パワープローブ～の電気システム向けに設計されています9～36V車、乗用車、トラック、その他の車両を含みます。総合的なものとしては車の電源回路テスター、V500PRO はデュアルモード動作をサポートし、オシロスコープ、マルチメーター、インジェクター、リレー、コンポーネントのアクティベーション、導通テストなどの複数の機能を統合します。また、回線追跡、断線箇所の特定、断線故障のチェックもサポートしています。

V500PRO 車載回路テストは、直感的なアイコンと読みやすい大きなフォントを備えた鮮明な TFT カラー ディスプレイを備えています。逆極性、過電圧、テストクランプ接触不良保護機能などの内蔵保護機能により、安全な動作が保証されます。多言語をサポートし、9-36V 車両と互換性があるため、プロの技術者、修理工場、DIY 愛好家にとって理想的なツールです。

?V500PRO スマート車載回路テスター

1. マルチメータモード(電圧、抵抗、ダイオード)

VDIAGTOOL V500PRO 車載回路パワー プローブは、電圧、電流、抵抗測定などの主要な機能を備えたマルチメータ モードを提供します。自動車の電気システムの診断とテストに最適で、バッテリー、発電機、センサーなどのコンポーネントの性能評価に役立ちます。

2. オシロスコープモード

VDIAGTOOL V500PRO 自動回路テスターは、リアルタイム波形モニタリングと信号分析のためのオシロスコープ モードを内蔵しています。これにより、周波数、振幅、波形形状などの電気信号の変化を明確に観察できるため、回路の障害を迅速に特定することが容易になります。

3.0-5V電源

VDIAGTOOL V500PRO 車用スマート電気システム診断ツールは、0 ～ 5V の電源出力をサポートし、回路テス​​トやコンポーネントのアクティベーションに安定した低電圧電力を提供します。センサー、ECU、マイクロコントローラー、LED ライト、Bluetooth モジュール、Wi-Fi モジュールなど、幅広い低電力自動車電子コンポーネントへの電力供給とチェックに最適です。

4.リレーテスト

VDIAGTOOL V500PRO カーパワープローブは、さまざまな電圧や負荷条件下でリレーが適切に動作するかどうかを迅速にチェックするリレーテスト機能を備えています。これにより、ユーザーはリレーの応答、スイッチングのパフォーマンス、全体的な動作ステータスを正確に検証できるようになり、システムの問題が発生する前に潜在的な障害を特定できるようになります。

6.コンポーネントのアクティベーション

V500 Pro は、ヘッドライトからワイパー、冷却ファンからスターターモーターに至るまでの自動車電気回路テスターのコンポーネントを作動させて、それらが適切に動作していることを確認し、短絡の問題を迅速に特定し、センサーと信号回路をテストして電気的問題の根本原因を突き止めるのに役立ちます。

7.ポジティブ

V500PRO 車載用回路テスターはポジティブをサポートします。

?V500pro 自動車用ブレーカーファインダー

?幅広い互換性

VDIAGTOOL V500PRO 自動車用回路テスターは幅広い互換性があり、自動車、トラック、オートバイ、さらには船舶の電源回路診断をサポートします。同時に、9V〜30V DC動作電圧、0.1V〜100V電圧、0KR〜200KR抵抗の測定をサポートします。

?9言語をサポート

VDIAGTOOL V500PRO 2 IN 1 自動車用電源回路ブレーカー ファインダーは、英語、中国語、フランス語、スペイン語、ドイツ語、ロシア語、イタリア語、ポルトガル語、ポーランド語などの 9 言語をサポートしており、言語の壁による操作上の困難や誤解を回避し、顧客が情報を検索したり文書を翻訳したりする時間を短縮し、ユーザーは機器の機能をより早く理解し、回路診断作業に集中することができます。

?オンラインアップデート

VDIAGTOOL V500PRO 電源回路プローブ アナライザは、オンライン アップデート、2 年間の品質保証、24 時間の専門技術保証をサポートしており、アフターサービスを保護します。

VDIAGTOOL V500PRO 車載用サーキットテスタ --- 回路診断機能

➤短絡の確認:過剰な電流を引き起こす意図しない接続を特定し、配線やコンポーネントの損傷を防止します。

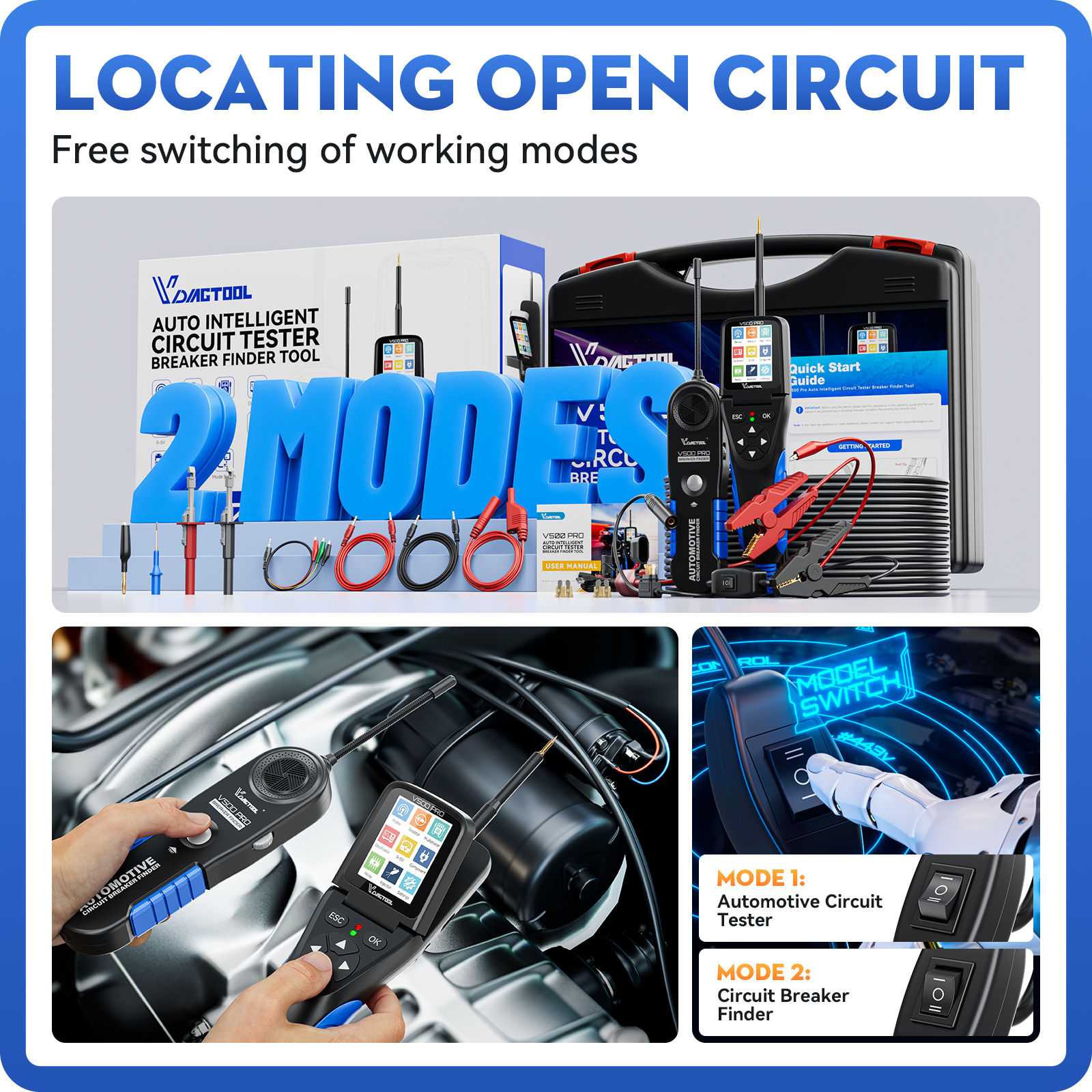

➤断線の位置を特定する:回路の破損や断線を検出し、適切な電気的導通を回復します。

➤ワイヤートレース:ワイヤ経路をたどってマッピングし、複雑なハーネスでの正しい接続の識別を簡素化します。

VDIAGTOOL V500PRO 車載用回路テスタ ----実用的な設計機能

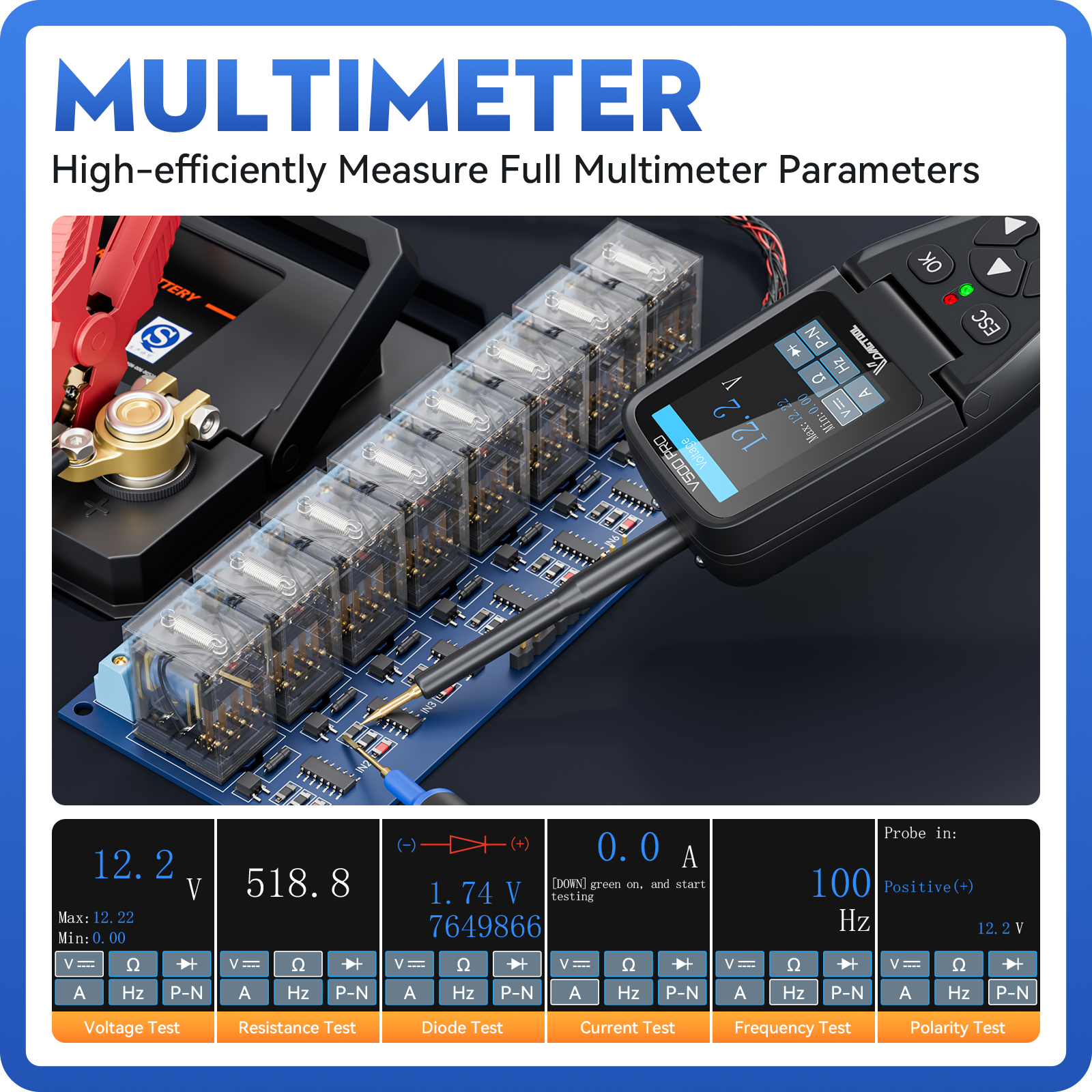

マルチメータ モードでは、幅広いテスト範囲で重要な回路パラメータを正確に測定できます。

1. 電圧テスト: 0.1-100V;

2. 抵抗テスト: 0KR-200KR;

3. 電流テスト: 2mA-25A;

4.周波数テスト: 10Hz-1MHZ;

5. オシロスコープ: 10Hz-100KHZ。

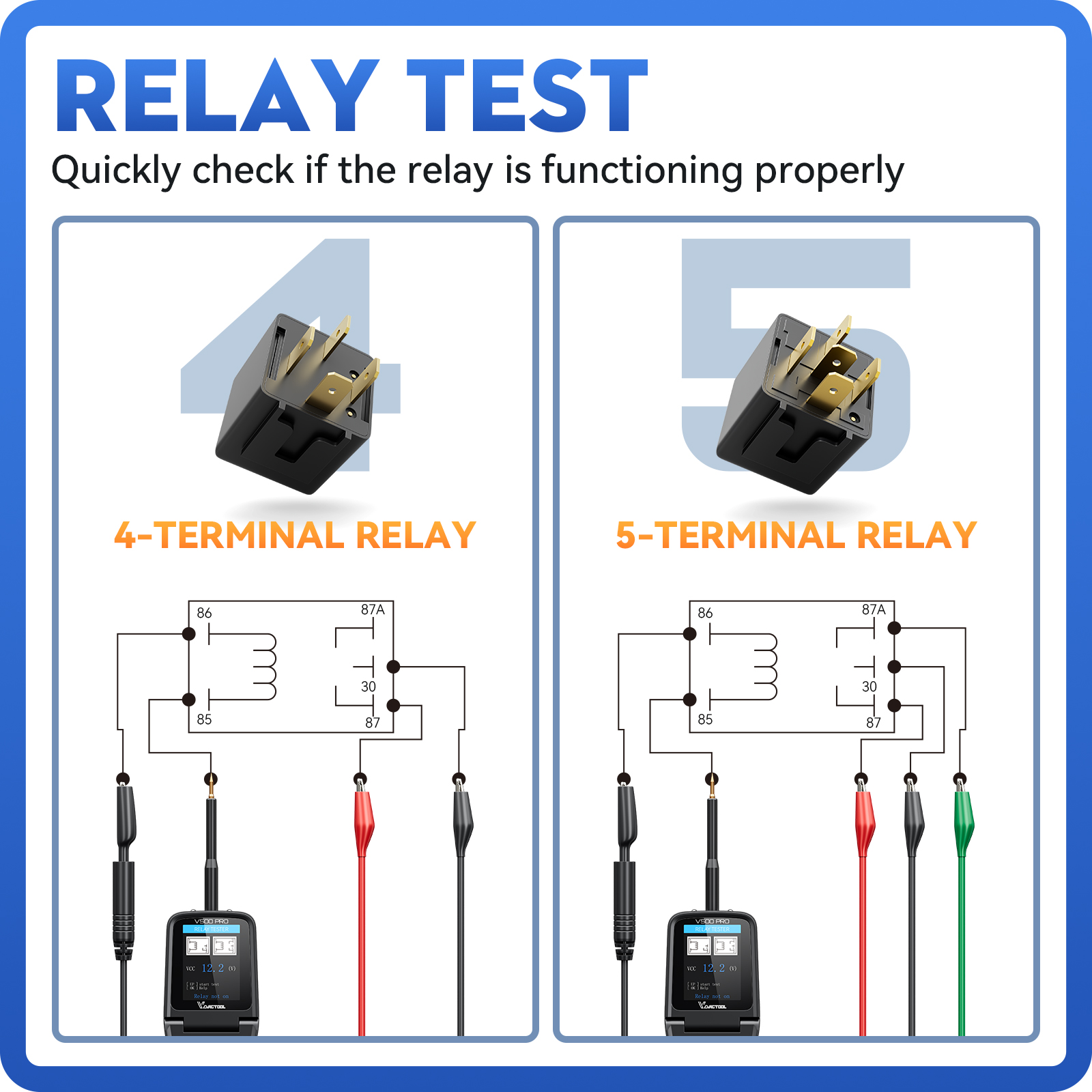

VDIAGTOOL V500PRO 車載用回路テスター ---- リレーテスト

VDIAGTOOL V500 PRO カーパワー回路プローブは、プロフェッショナルなリレーテストをサポートし、車載リレーの動作状態と性能を迅速にチェックして、信頼性の高い回路動作を保証します。リレー電圧、コイル抵抗、接触反応などの主要なパラメータをテストすることで、損傷したリレーや故障したリレーを正確に特定し、車両の電気システムの安全性と安定性を向上させることができます。

サポートされているリレーテスト:

?電圧テスト;
?コイル抵抗試験;
?リレー動作テスト。
?リレー遅延と保持テスト。

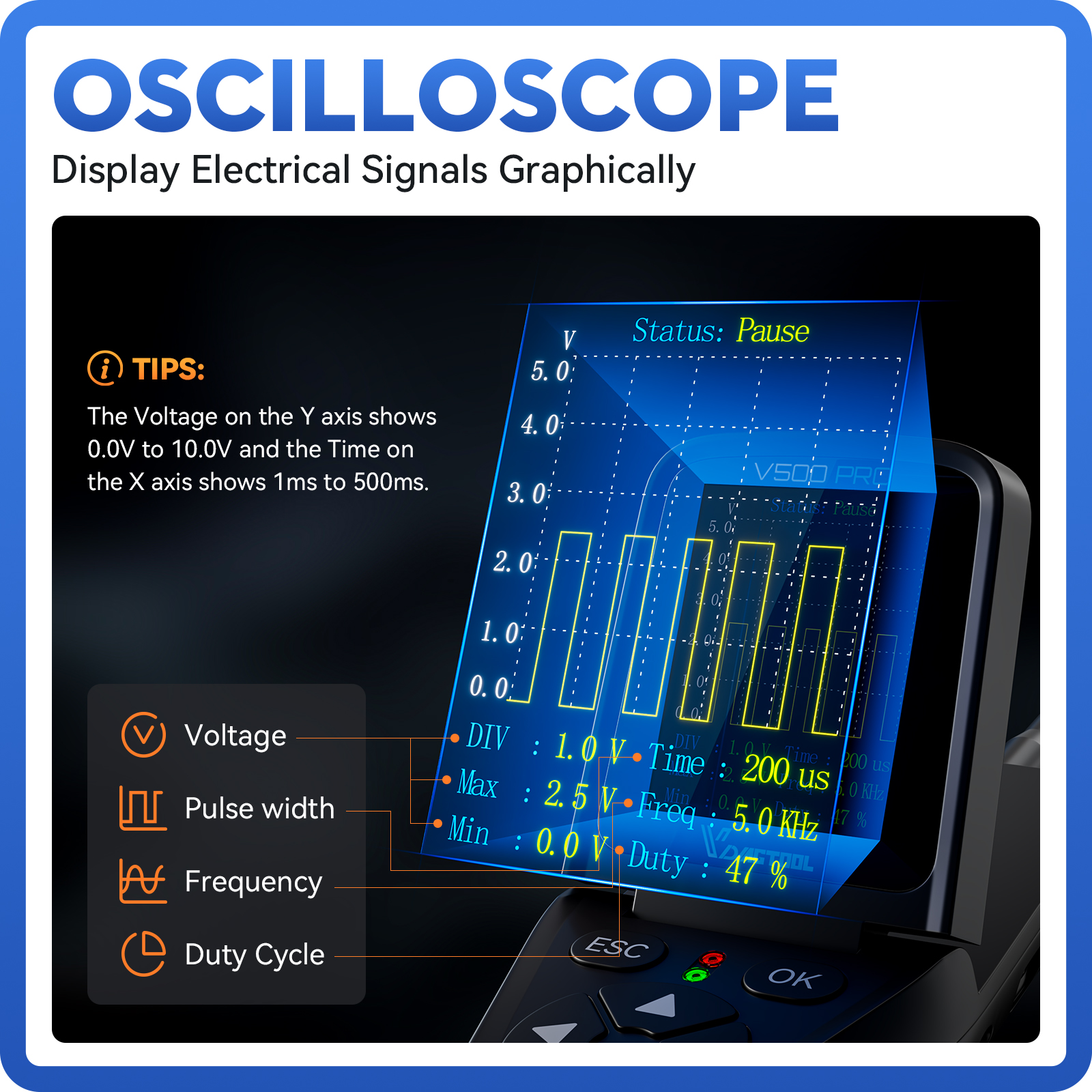

VDIAGTOOL V500PRO 車載用回路テスタ ---- オシロスコープ機能

VDIAGTOOL V500 PRO 自動車配線テスターに​​はオシロスコープ モードが搭載されており、リアルタイム波形解析によりより高度な回路診断が可能です。視覚的な波形表示により、ユーザーは信号の変化を明確に観察し、波形の歪み、信号の減衰、電圧スパイク、パルス干渉などの問題を迅速に特定できます。

1.パラメータ範囲

周波数測定範囲: 10Hz-1000Khz

波形表示：10Hz～100Khz

2.オシロスコープ機能

✔️明確な波形表示: 信号の変化を瞬時に確認できるため、波形の歪みや信号損失などの異常を簡単に特定できます。

✔️過渡的な問題を捕捉: 短い電圧スパイク、パルス干渉、およびマルチメーターでは検出できないその他の一時的な問題を検出します。

✔️周波数解析: 信号の周波数、周期、特性を測定して、発振回路、クロック回路、または無線システムをデバッグします。

✔️反復的な障害を検出: 周期的な信号の変化を分析し、繰り返し発生するノイズ、中断、その他の問題を正確に特定します。

VDIAGTOOL V500PRO 車載用回路テスター ---- 0-5V 電源

0 ～ 5V の電源は、回路診断用に安定した調整可能な低電圧源を提供します。入力電圧のシミュレーション、センサーのデバッグ、回路の動作のテスト、システムの校正を行うことができます。一般的なアプリケーションには、低電力電子デバイスやセンサー システムが含まれます。

✔️センサー: 酸素センサー、温度センサー、圧力センサーなど。

✔️モータードライブモジュール: 電動ウィンドウ、電動シートなど。

✔️オンボード通信モジュール: CAN バスインターフェイスおよびその他の低電力通信モジュール。

✔️リレーとスイッチ: ライト、ファン、オーディオ システム。

✔️LEDインジケーター：エンジン故障ライト、油圧警告灯など。

➤回路診断において、0-5V電源はお客様に次のような利便性をもたらします。

✔️安定した出力: 調整可能な0-5Vにより、回路が電圧変動なく正常に動作し、コンポーネントの損傷や誤動作を防ぎます。

✔️簡単なテスト

✔️高い安全性: 低電圧設計により、敏感な電子コンポーネントを保護し、テストのリスクを軽減します。

VDIAGTOOL V500PRO 車載用回路テスタ ---- コンポーネントのアクティベーション

VDIAGTOOL V500 PRO 短絡ファインダーはコンポーネントの活性化テストをサポートしており、回路内の電気コンポーネントの動作状態を直接トリガーして検証することができます。

コンポーネントをリアルタイムでアクティブ化することで、ユーザーは障害を迅速に特定し、正常な回路動作を確認し、トラブルシューティングの時間を節約し、修理効率を向上させ、不必要な交換コストを回避できます。

VDIAGTOOL V500PRO 自動車用回路テスター ---- インジェクターテスト

インジェクターテストは、自動車用インジェクターの性能と動作状態を検出するためによく使用されます。試験を通じて、インジェクターの噴射頻度、噴射量、噴射パターンを評価し、エンジン稼働時に正確に燃料を供給できるかどうかを確認します。

インジェクターテストには 4 つのモードがあります。

• 基本テスト: 250ms 連続正信号 (迅速な電源投入チェック)

• サイクルテスト A: 1.4 秒サイクル以内、プラス 7ms、マイナス 20ms (アイドル状態をシミュレート)

• サイクルテスト B: 1.4 秒サイクル以内、プラス 4ms、マイナス 10ms (加速条件をシミュレート)

• 連続サイクルテスト: 7ms ポジティブ 20ms ネガティブループ (耐久テスト)

インジェクターのテストを通じて、お客様は次のような利便性を得ることができます。

✔ 故障診断 – 詰まり、不均一な燃料供給、漏れなどのインジェクターの問題を迅速に特定し、トラブルシューティングの時間を短縮します。

✔ パフォーマンスの最適化 – インジェクターの適切な動作を保証し、エンジン効率を向上させ、出力を向上させます。

✔ コスト削減 – 不必要なインジェクターの交換を回避し、修理とメンテナンスのコストを削減します。

V500 PROの幅広い互換性

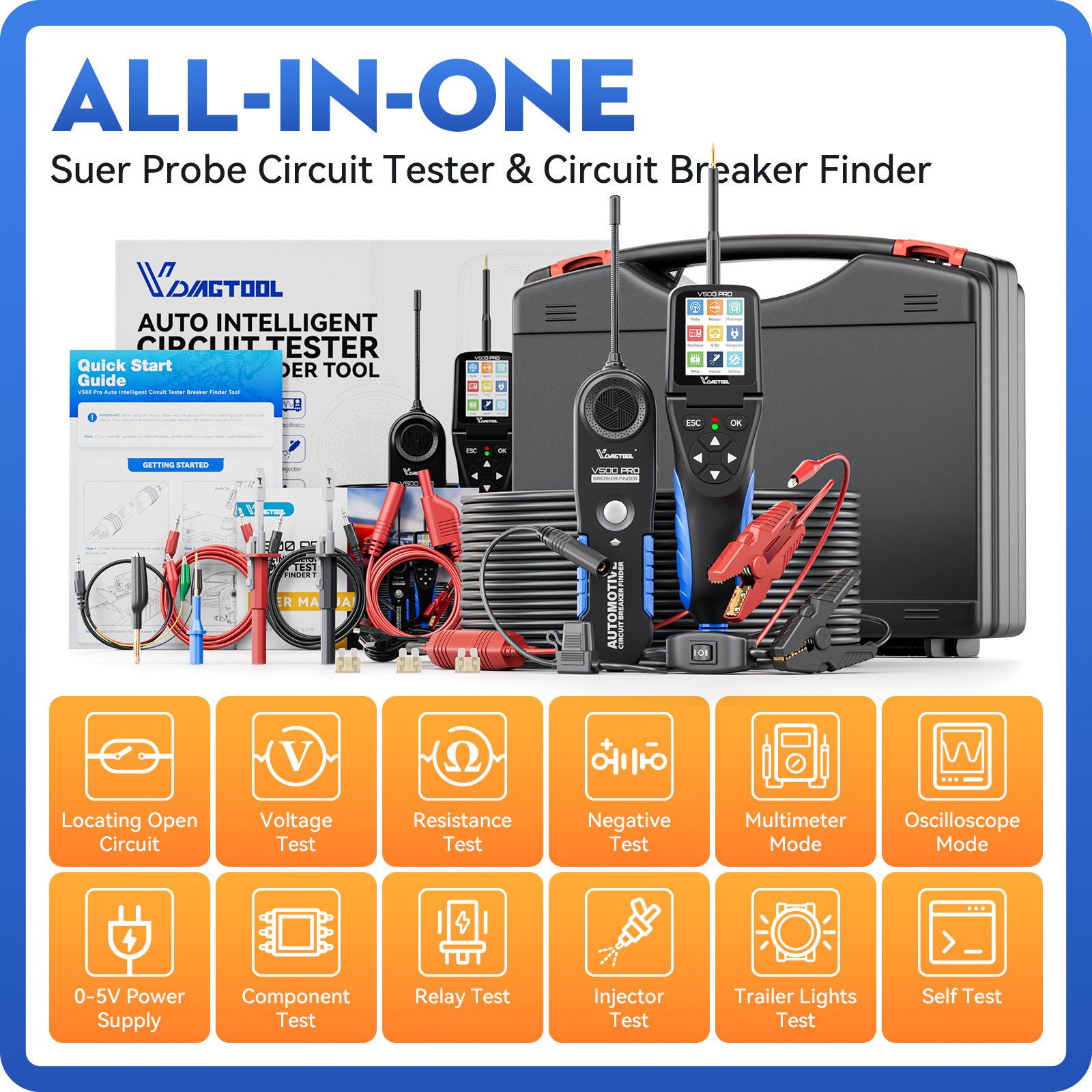

包装内容明細書

• V500Pro 回路プローブテスター * 1 個
• V500Pro ショートオープン回路ファインダー * 1 個
• プローブチップ * 1 個
• 細いプローブチップ * 1 個
・プローブ先端延長ケーブル×1本
• ワイヤーピアッシングプローブ * 2 個
• バナナ - バナナプラグテストリード * 2 本
・ヒューズ×3個
• リレーテストケーブル * 1 本
• ワニ口バッテリークリップ * 1 個
• Type-C データケーブル * 1 本
• ユーザーズマニュアル * 1 冊
・バナナプラグ～ワニ口クリップ×1個
