フェノールサポートリング製品マニュアル（簡易版）
1. 製品概要

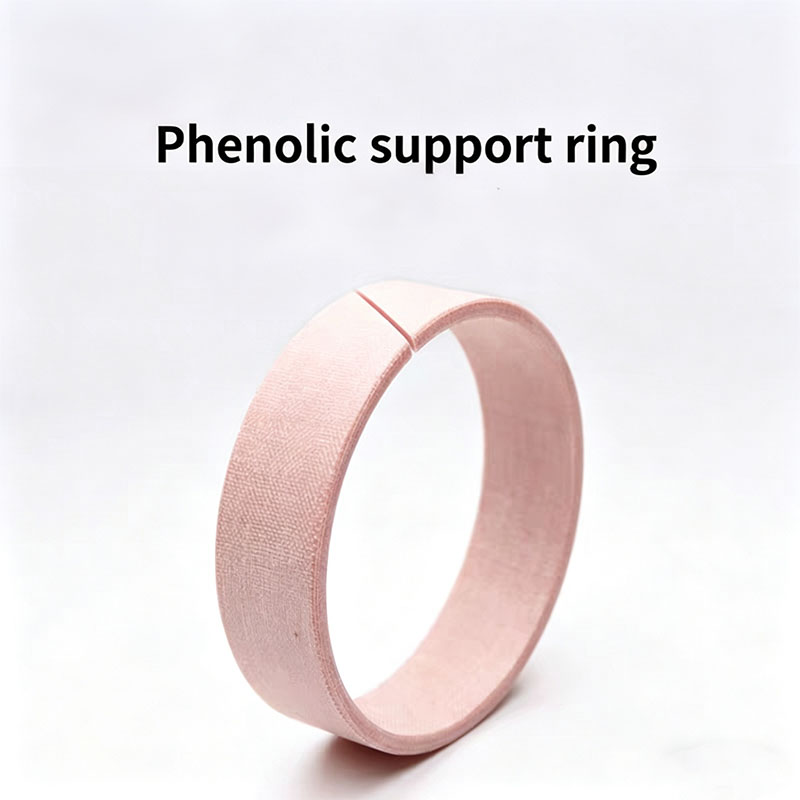

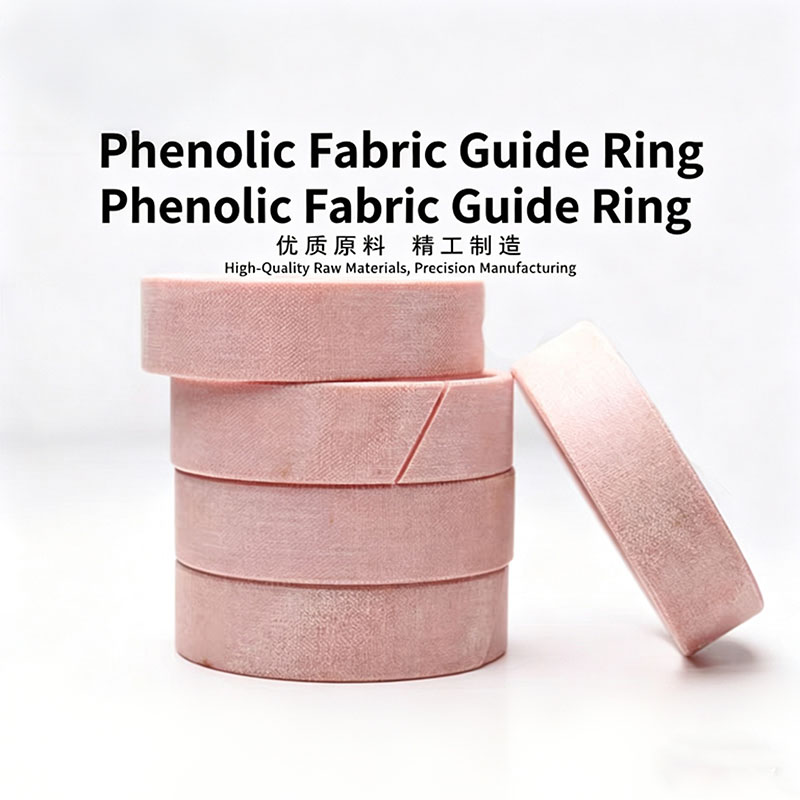

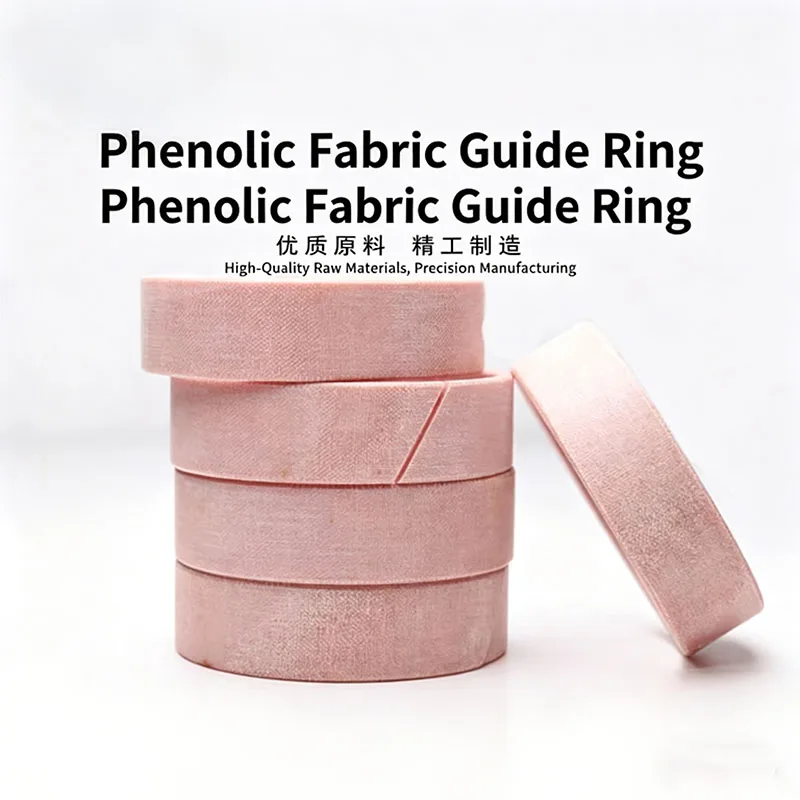

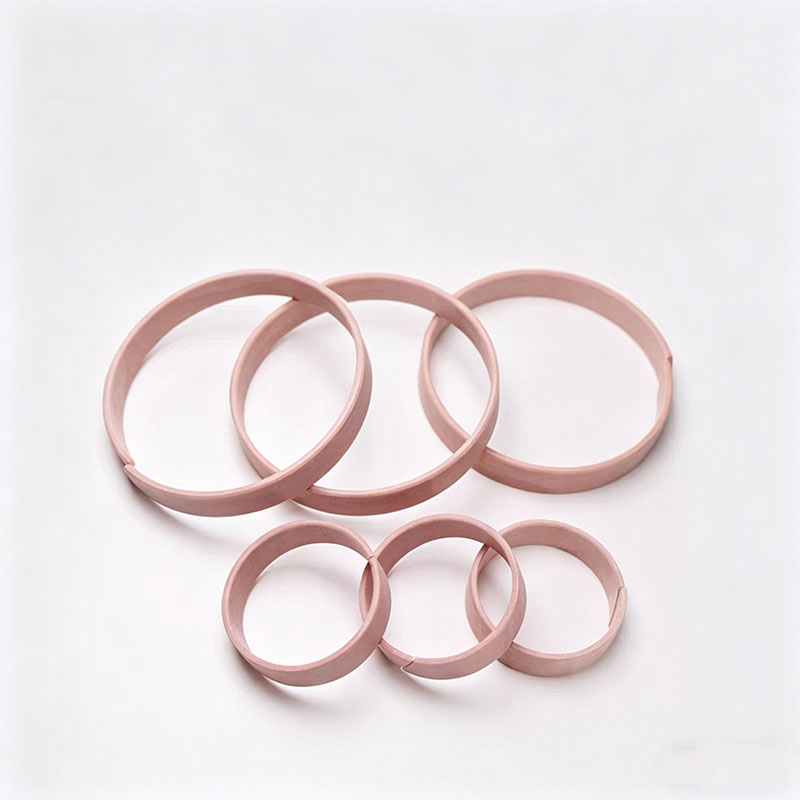

フェノール製サポートリング（ウェアリング/ガイドリングとも呼ばれます）は、フェノール樹脂を基材とし、耐摩耗性フィラーを添加し、圧縮成形および焼結によって製造されます。主に油圧シリンダと空圧シリンダに適用され、ピストン/ピストンロッドの案内と支持、偏心摩耗の防止、耐衝撃、シールの保護などの役割を果たします。油圧および空圧システムにとって重要な耐摩耗部品です。
2. 適用範囲
- 適用可能な媒体: 作動油、潤滑グリース、圧縮空気、水-グリコール、その他の従来の工業用媒体
- 適用機器: すべての標準
- 動作温度: -40℃ ～ 120℃ (短期耐熱温度は 150℃まで)
- 線速度: ≤1.5m/s
3. インストール手順
1. 取り付ける前に、シリンダーバレル、ピストン/ピストンロッドの表面にバリや傷がないことを確認し、清潔で乾燥した状態に保ってください。
2.サポートリングはオープンデザインを採用しており、スリーブの取り付け時にわずかに伸ばすことができます。破損を防ぐため、激しい引っ張りや過度の曲げは禁止します。
3. 取り付けの際、サポート リングが歪みや歪みがなく溝に完全に埋め込まれていることを確認してください。開口部のギャップを均一に保ち、突き合わせや重複は許可されません。
4. 設置後、ピストン/ピストンロッドを手で押して詰まりや異音がないことを確認し、装置の試運転を行ってください。
4. 注意事項
1. サポート リングの急速な摩耗や破損を避けるため、過圧、過温度、または過速度の条件下で製品を使用しないでください。
2. 表面の傷を防ぐため、取り付け中はサポート リングを鋭利な部分から遠ざけてください。
3. 製品は乾燥した涼しく換気の良い場所に保管し、火源、強酸、強アルカリから離し、長時間の直射日光を避けてください。
4. サポートリングは脆弱な部分です。過度の摩耗によるシールの損傷や機器の故障を避けるために、定期的に摩耗を検査し、適時に交換することをお勧めします。
5. 仕様

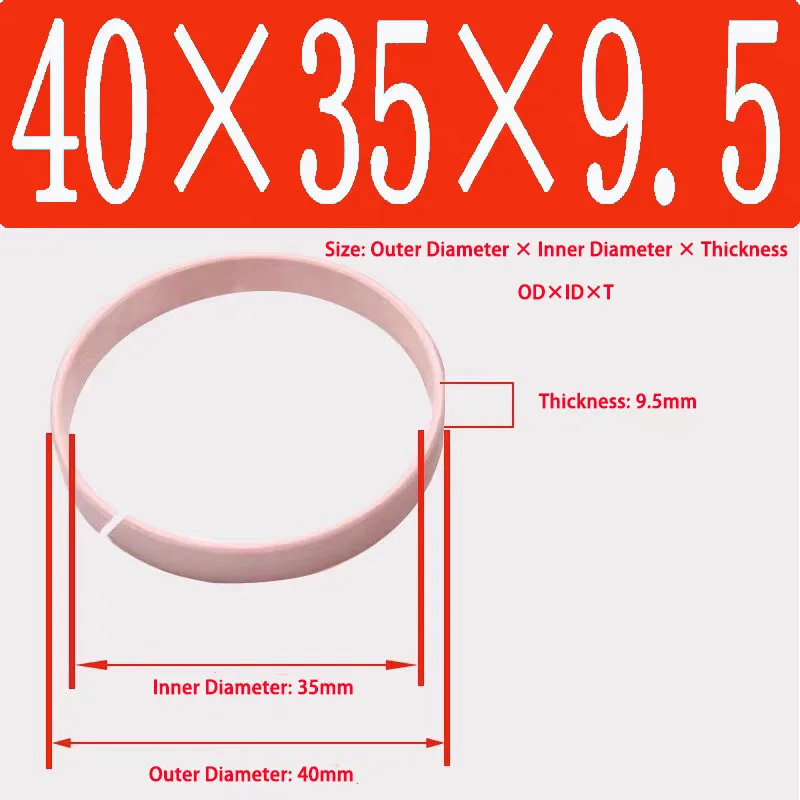

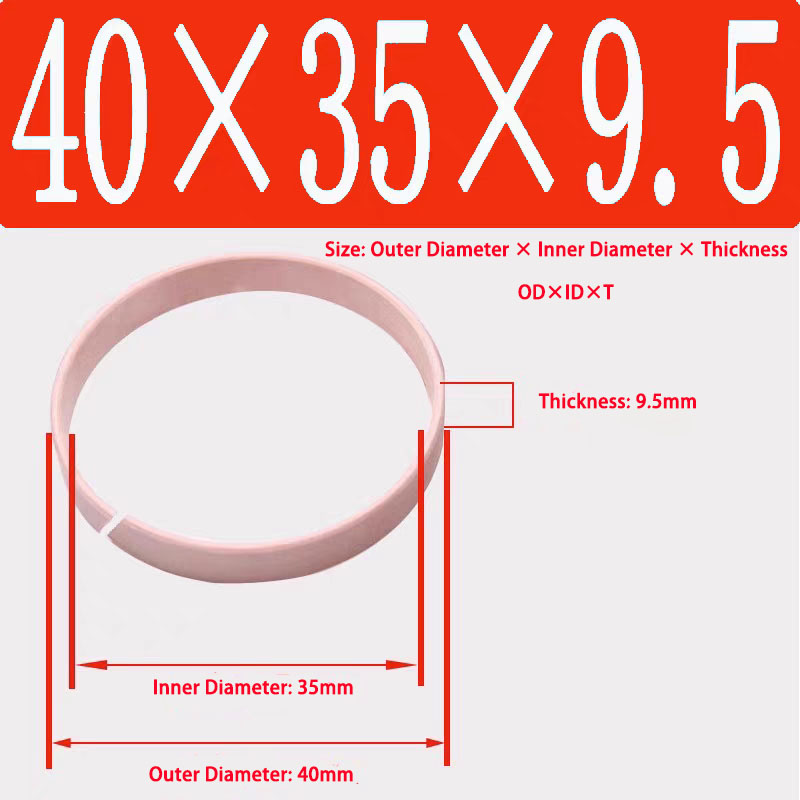

- 仕様: 外径 * 内径 * 厚さ、DIN / ISO 規格に準拠したシリンダー溝サイズに適しています。
