デジタル オシロスコープ ハンドヘルド 2.5MS/s 250kHz ポータブル オシロスコープ (2.8 付き)

製品説明

ポータブルデジタルオシロスコープ – DIY 電子機器や修理の専門家に最適

このコンパクトなハンドヘルド オシロスコープは、修理技術者、工学部の学生、エレクトロニクス愛好家にとって優れた価値を提供します。 2.5MS/s のリアルタイム サンプリング レートと 250kHz の帯域幅により、周期的なアナログ信号と非周期的なデジタル信号の両方を簡単に処理できます。

主な特徴:

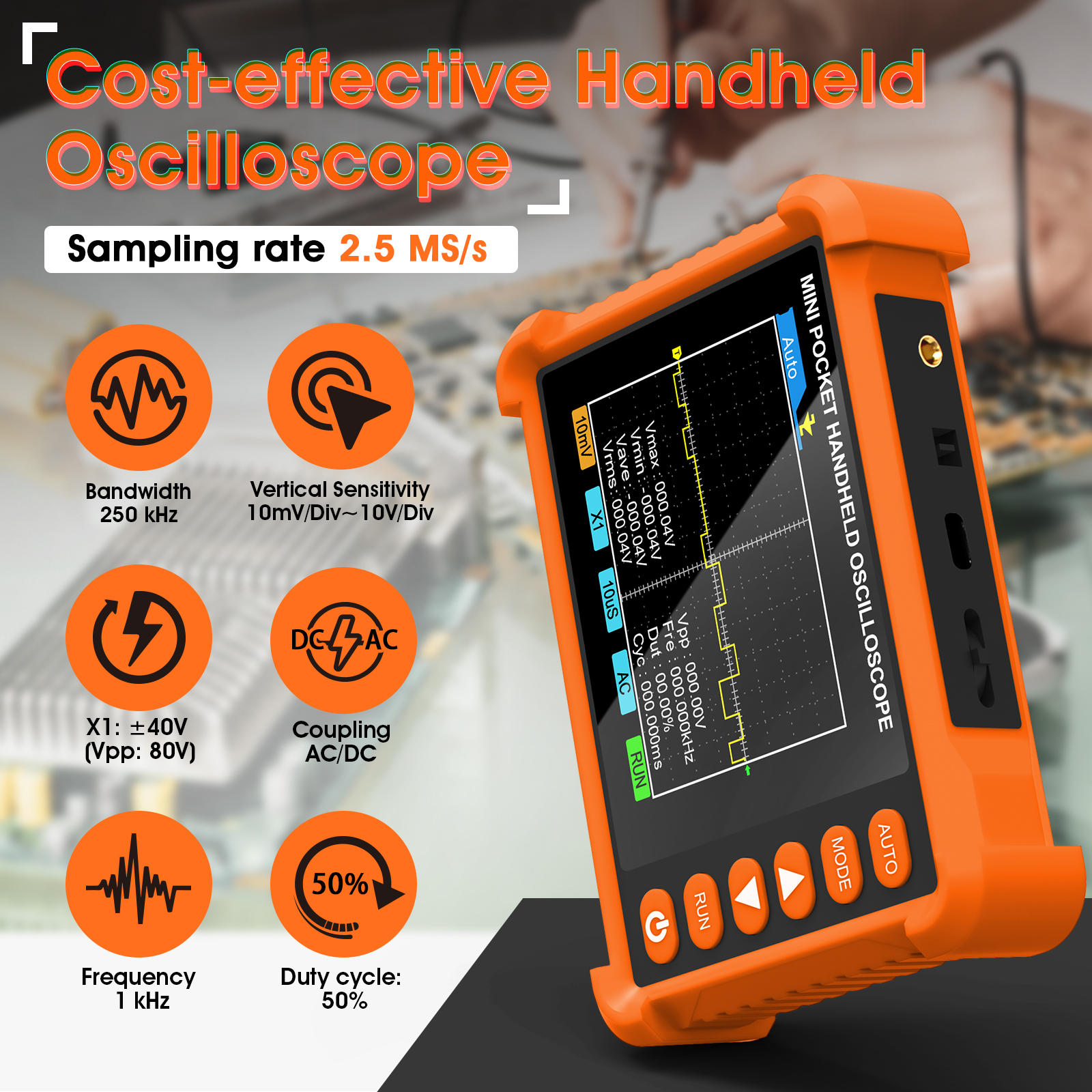

• 高速サンプリング– 2.5MS/秒のリアルタイムサンプリングレートで詳細な波形をキャプチャ

• 250kHzの帯域幅– オーディオ回路、センサー出力、マイクロコントローラー信号に適しています

• AC/DC 結合モード– さまざまな測定ニーズに対応する柔軟な入力

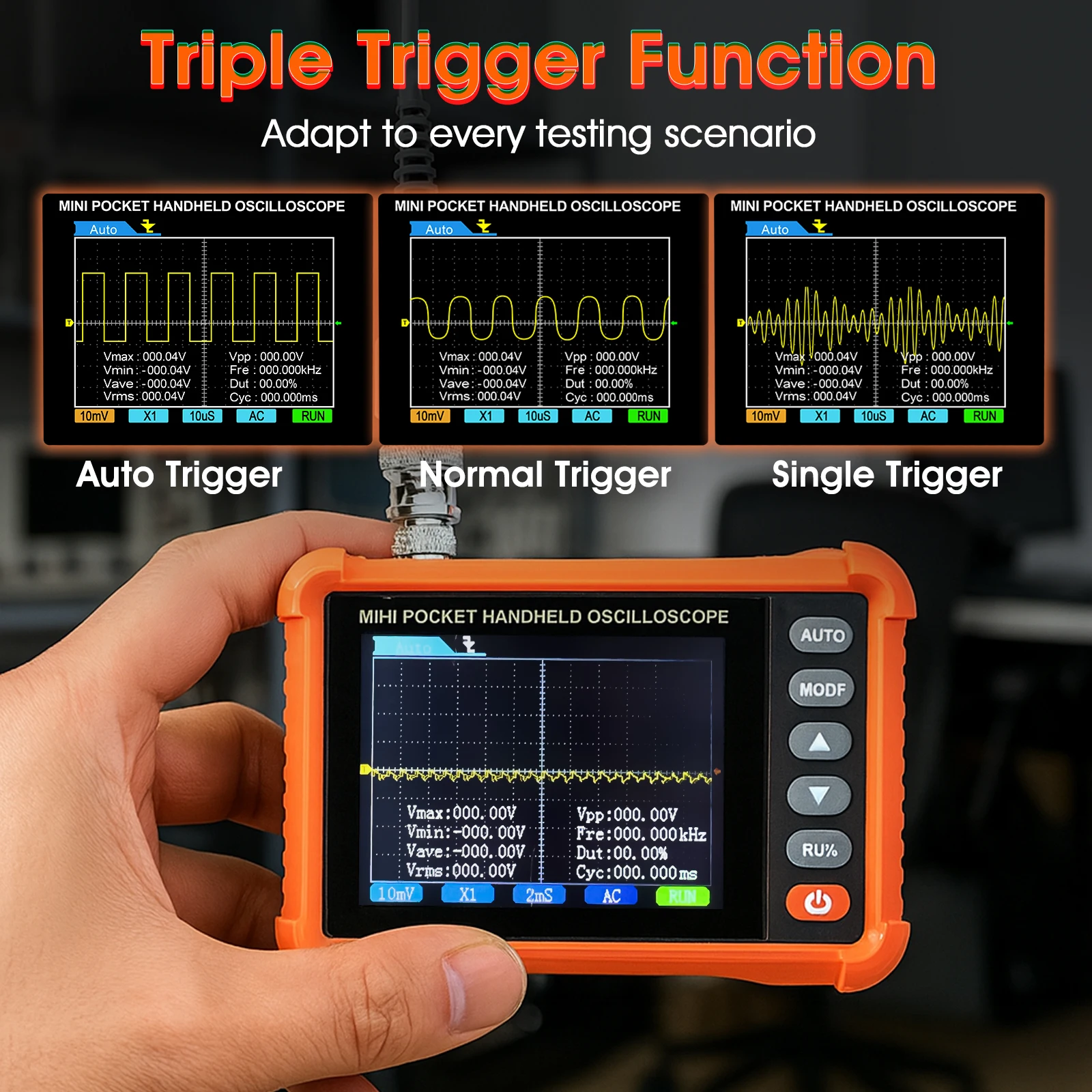

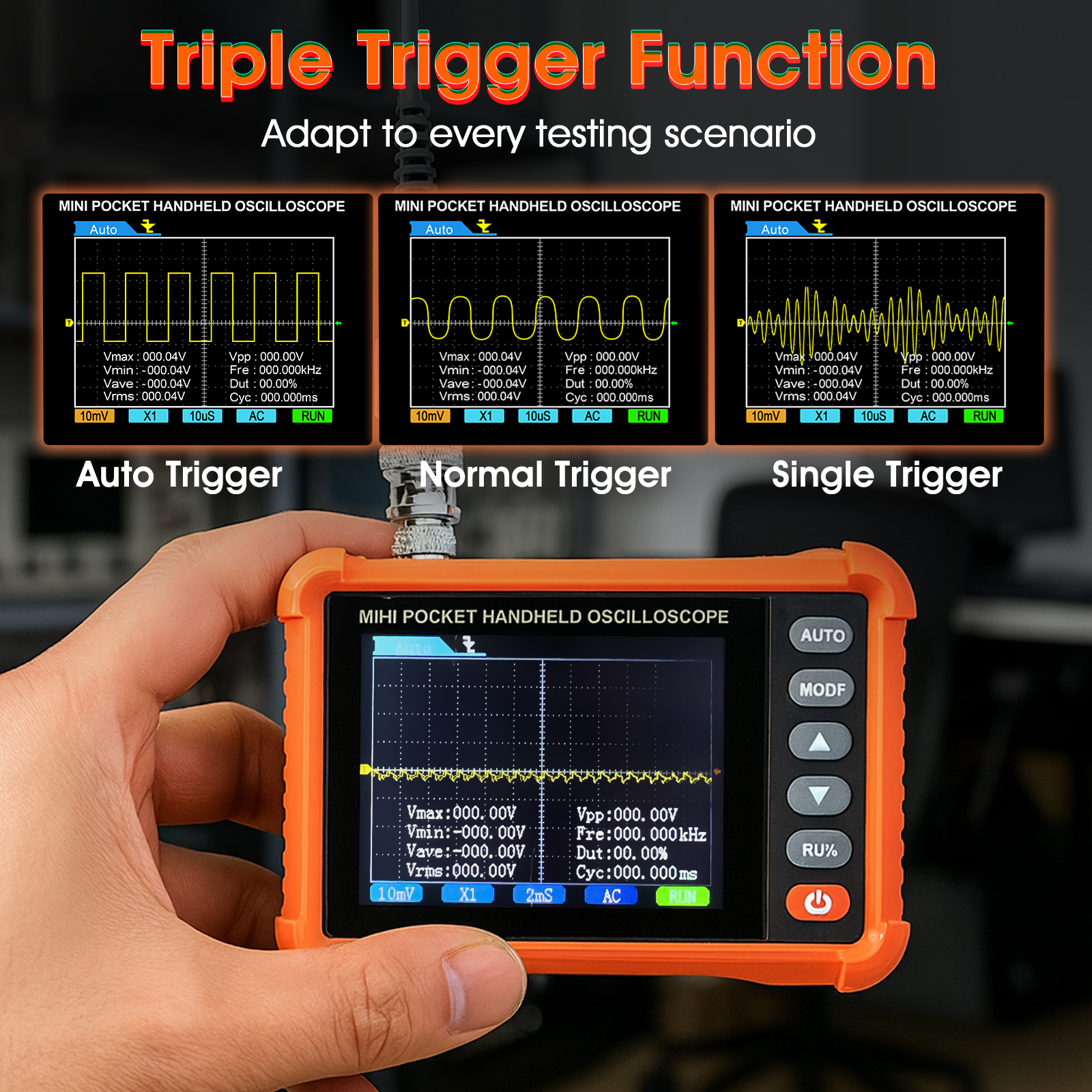

• 複数のトリガーモード– 安定した波形をキャプチャするための自動、通常、およびシングルトリガー

• ワンキー自動セットアップ– 波形タイプを自動的に識別し、振幅とタイムベースを調整 – 初心者に最適

• 電圧測定範囲– ±40V (X1 プローブ)、X10 プローブで最大 ±400V

• 垂直方向の感度– 10mV/Div ～ 20V/Div (1-2-5 進行)

• タイムベース範囲– 10μs/Div ～ 50s/Div (1-2-5 進行)

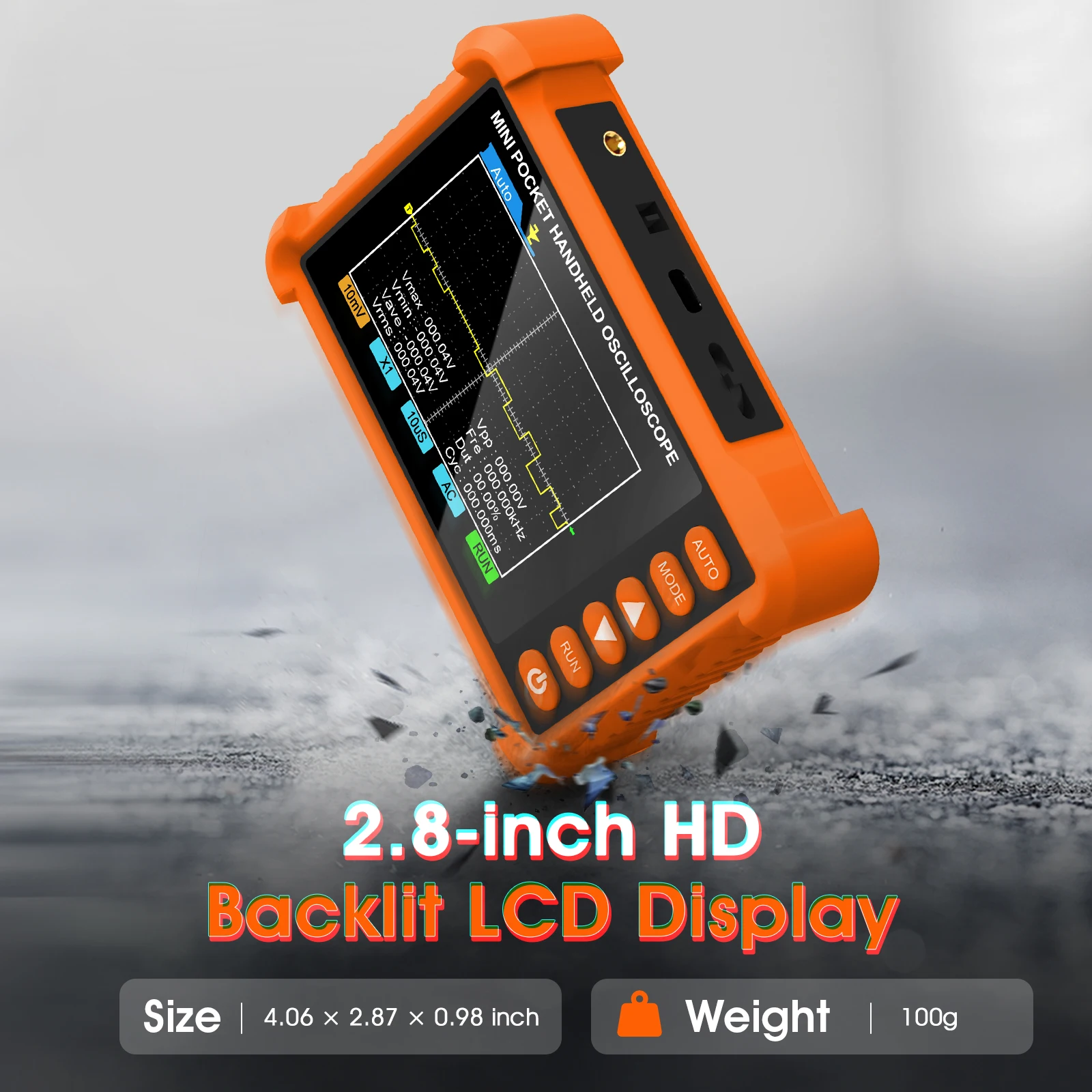

• 2.8– 320×240の解像度による鮮明な波形表示

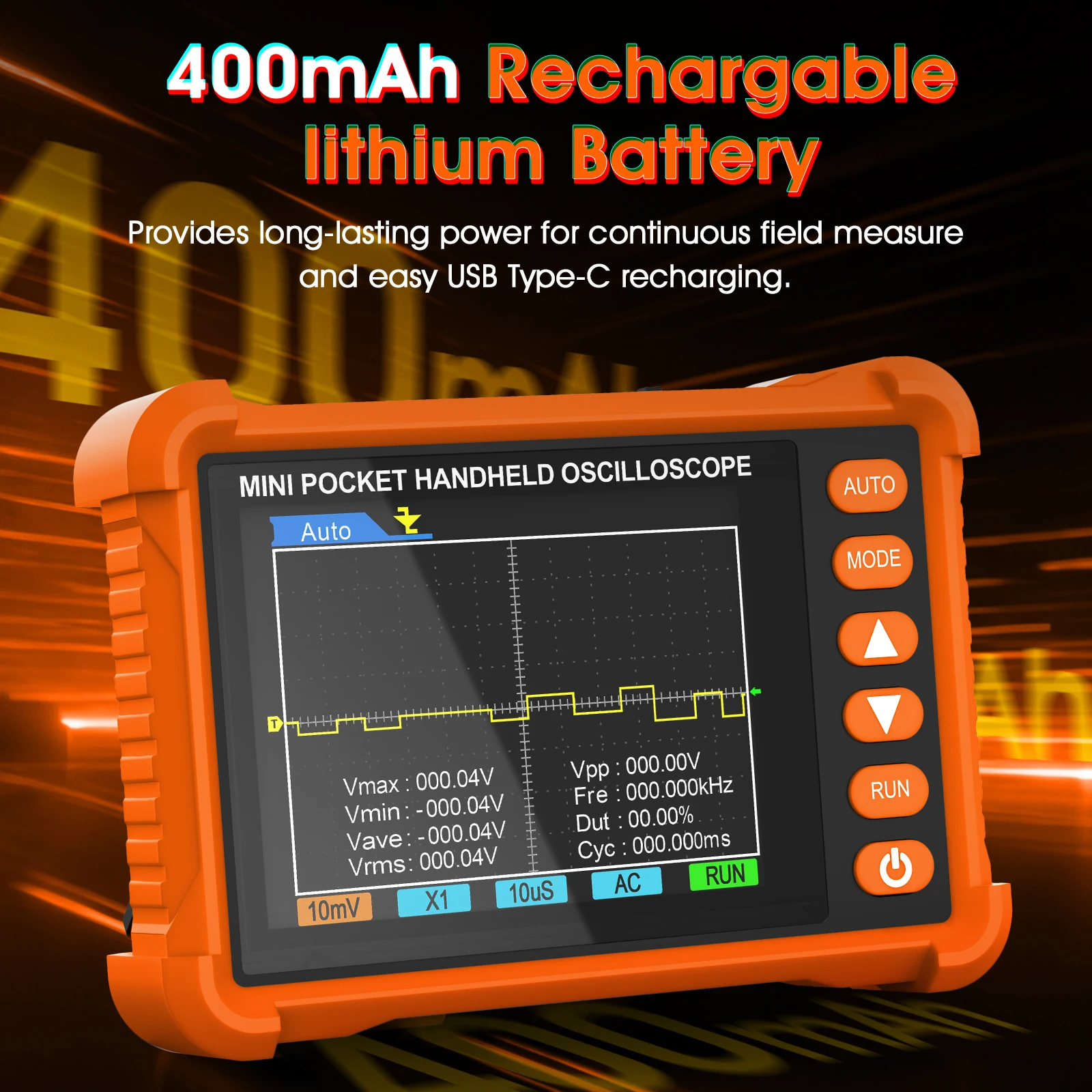

• 充電式バッテリー– 内蔵の400mAhリチウム電池で約3時間の連続使用が可能

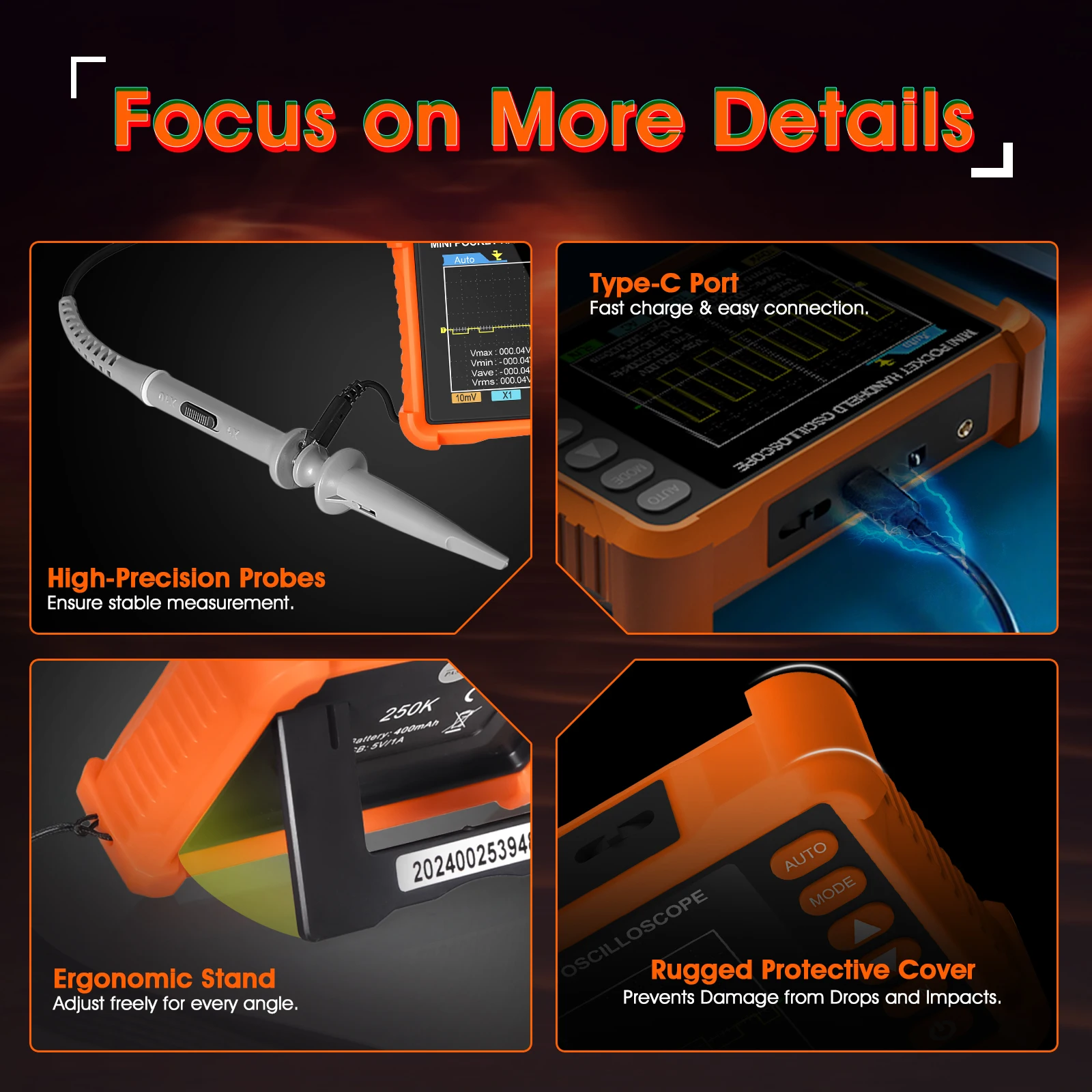

• USB充電– 便利な5V/1A USB充電ポート

• キャリブレーション方形波出力– 3Vpp、1kHz（プローブ調整用）

• コンパクト– 100g の軽量設計で、ツールキットに簡単にフィットします

使用方法:

1. 電源ボタンを長押しして電源を入れます

2. BNC プローブを入力チャンネルに接続します

3. プローブの X1/X10 スイッチをオシロスコープの設定と一致させます

4. AUTO ボタンを押して波形を自動セットアップします

5. MODE ボタンを使用してトリガーモード (オート/ノーマル/シングル) を選択します。

6. 必要に応じて垂直感度と水平タイムベースを調整します

アプリケーション:

• オーディオアンプと電源の修理

• センサー出力とArduino/Raspberry Pi信号のテスト

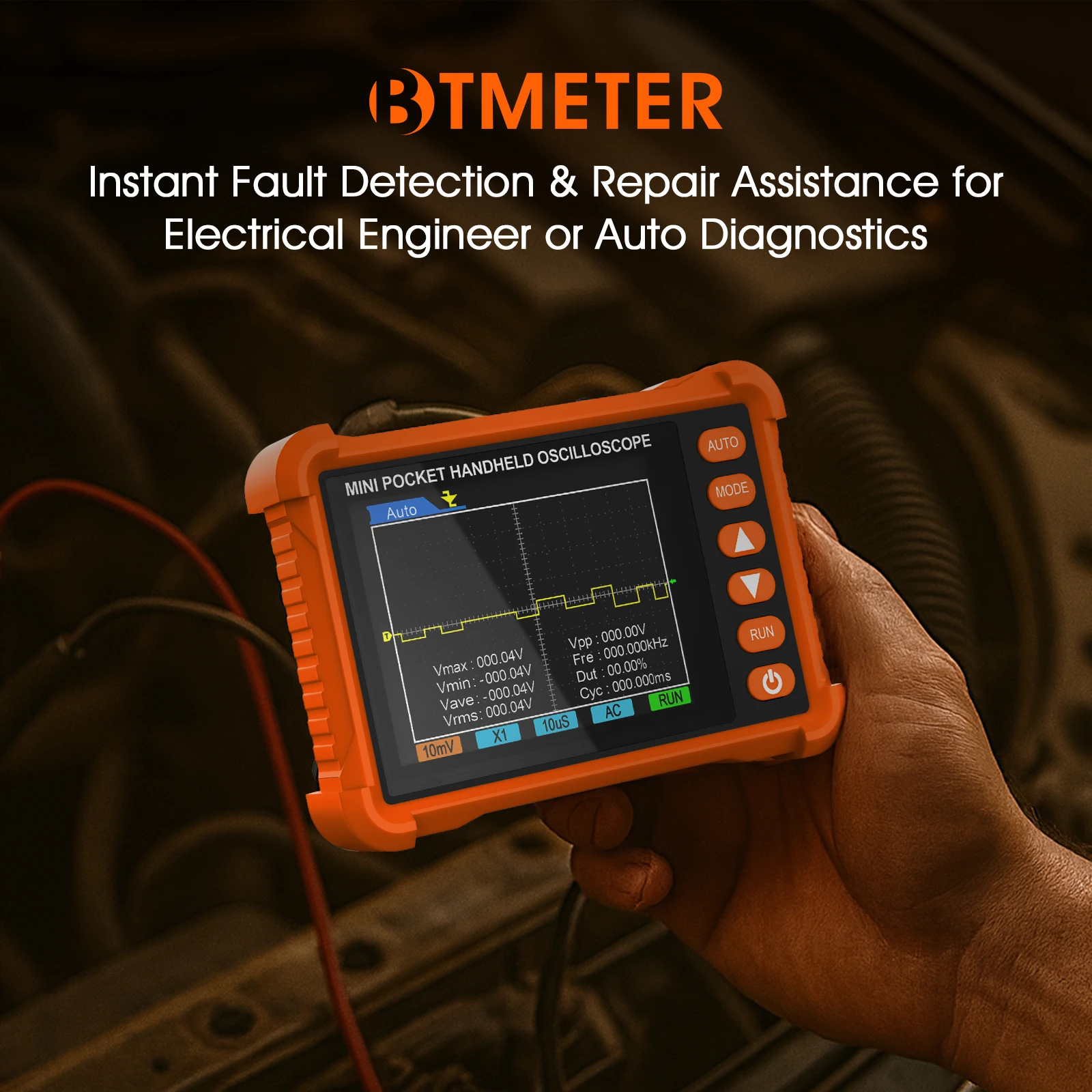

• 自動車回路診断

• 教育用電子実験室

• 趣味と DIY のエレクトロニクス プロジェクト

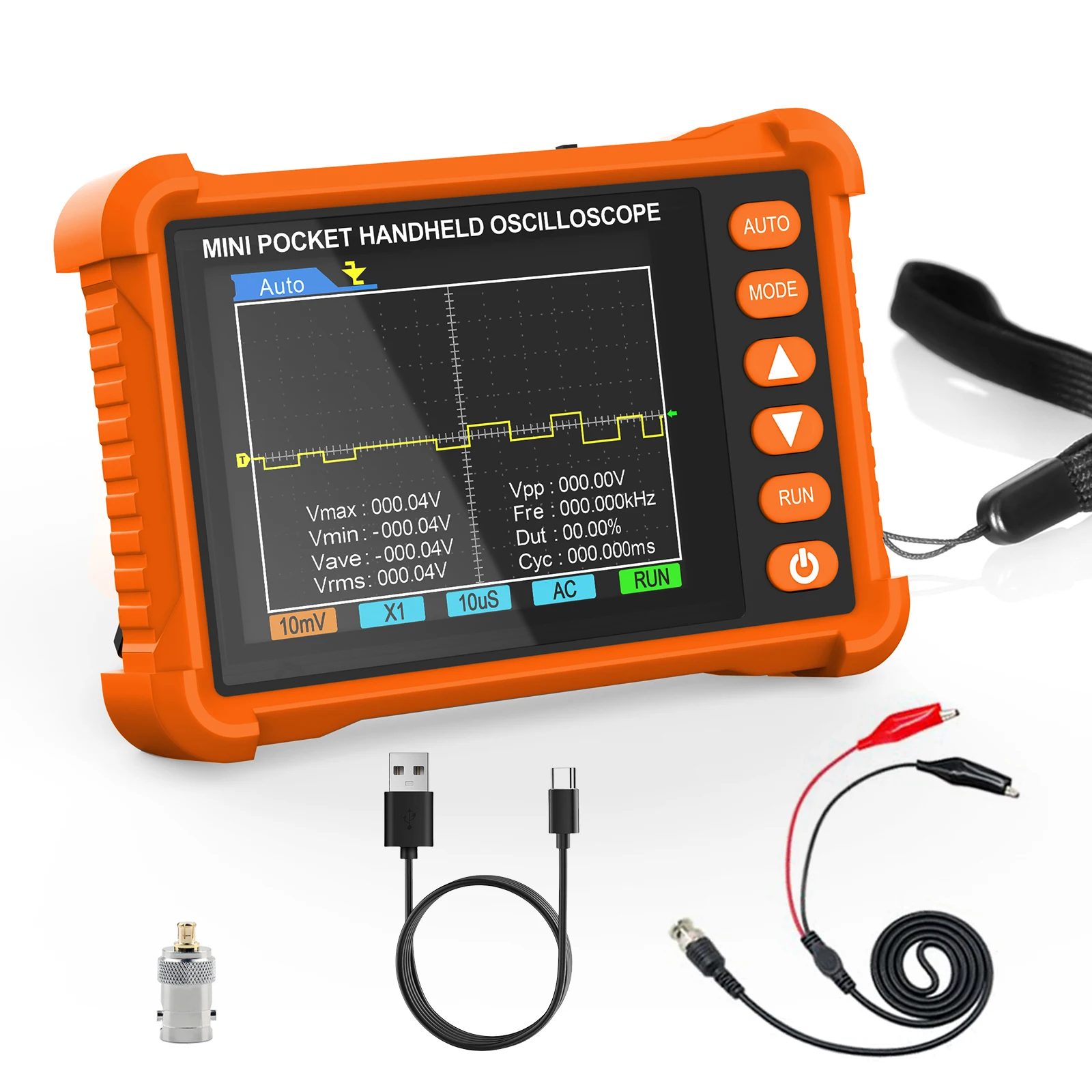

パッケージ内容:

• ハンドヘルドデジタルオシロスコープ

• BNCプローブ（X1/X10切替可能）

• USB充電ケーブル

• ユーザーマニュアル
