24V 36V 48V 正弦波ブラシレス 3 モードコントローラー 25A 350W-500W 水平 HK811 LCD スクリーン付き UART NO.2 プロトコル電動自転車用

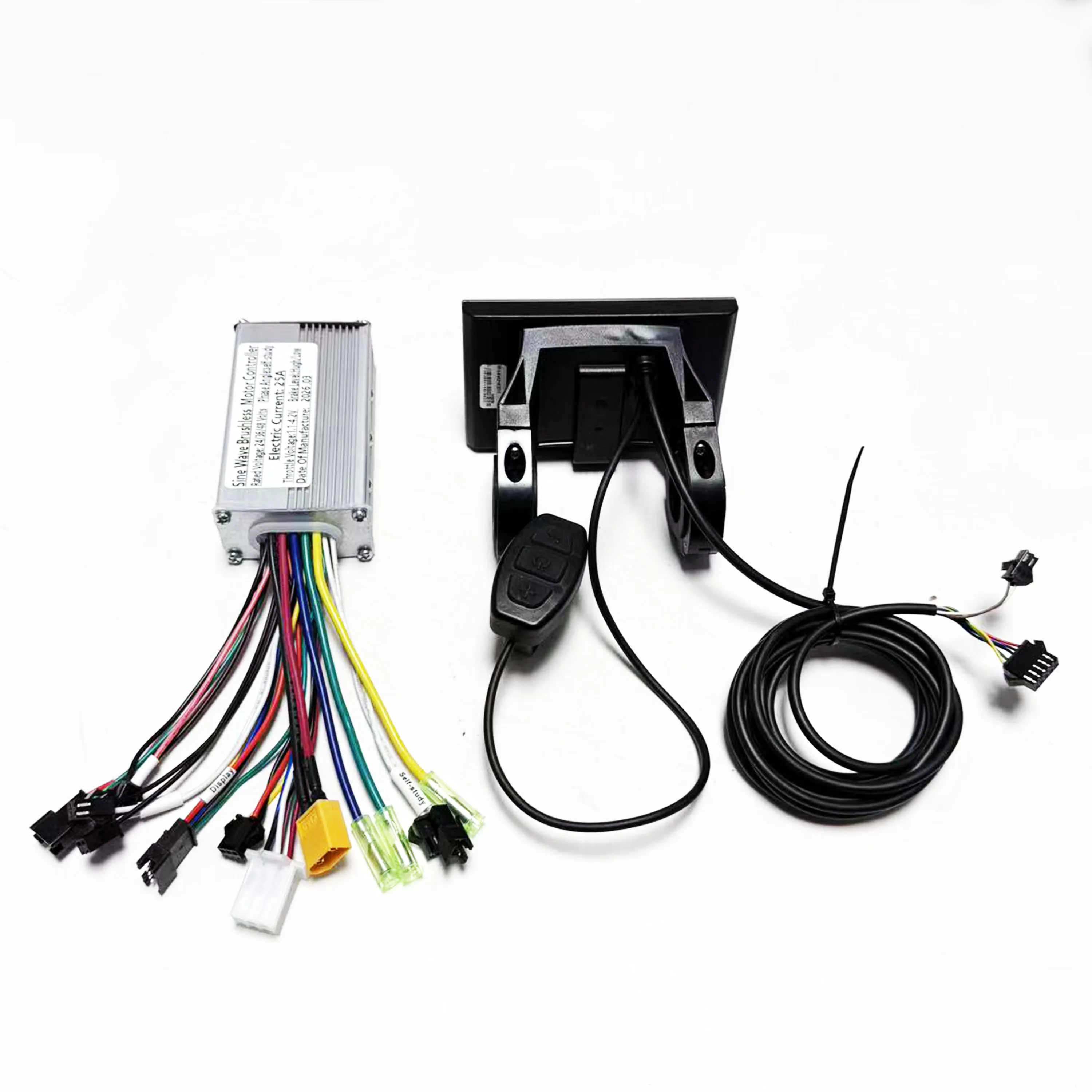

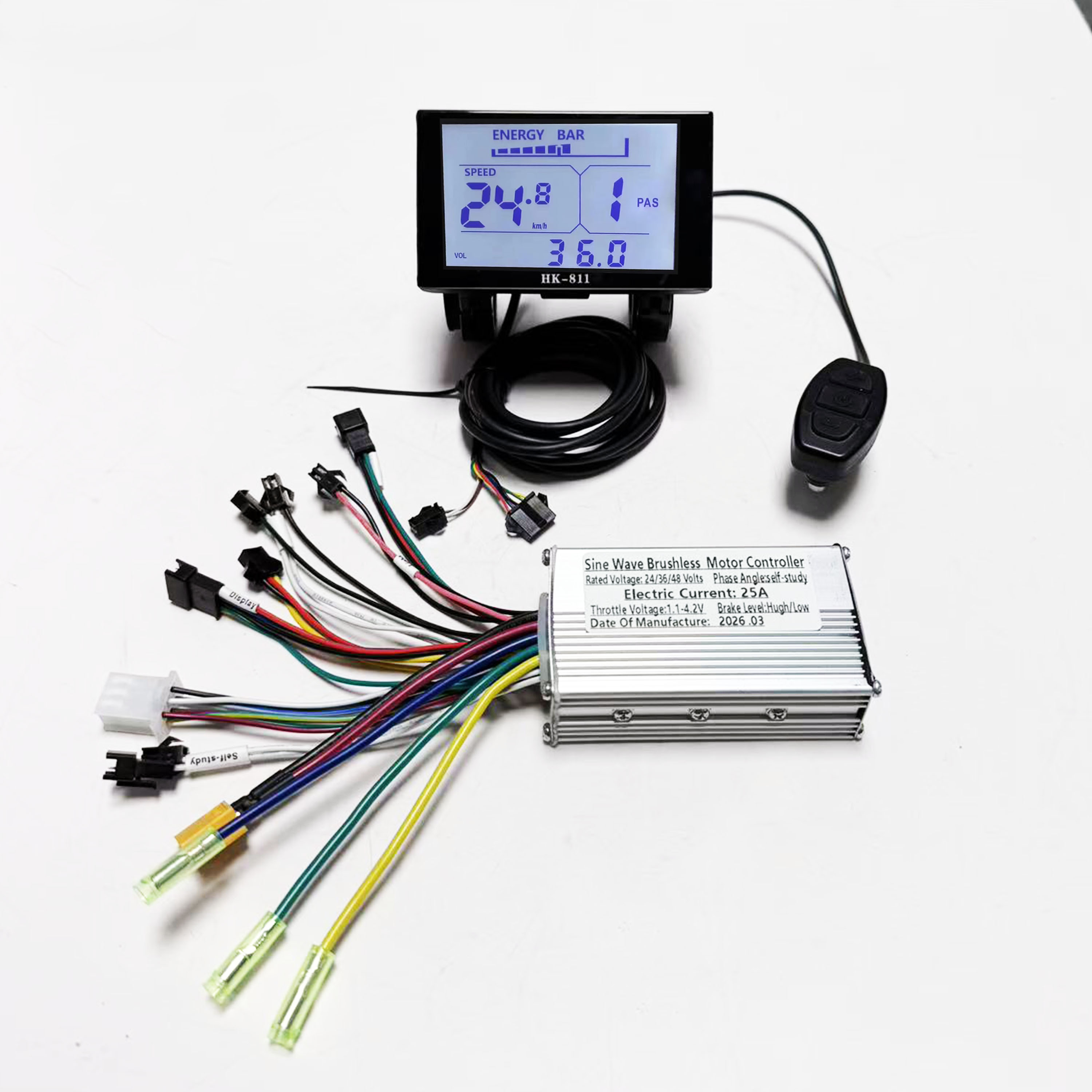

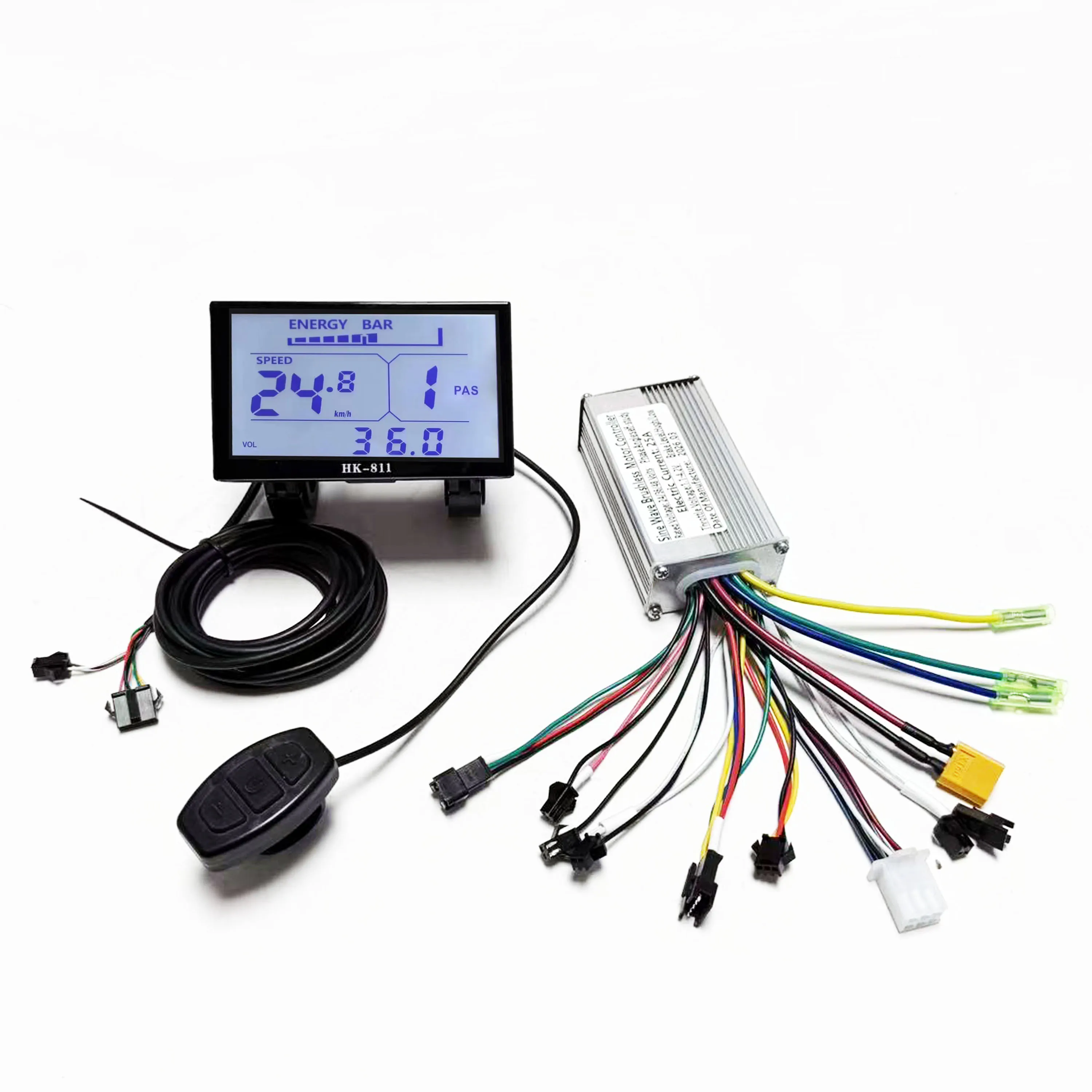

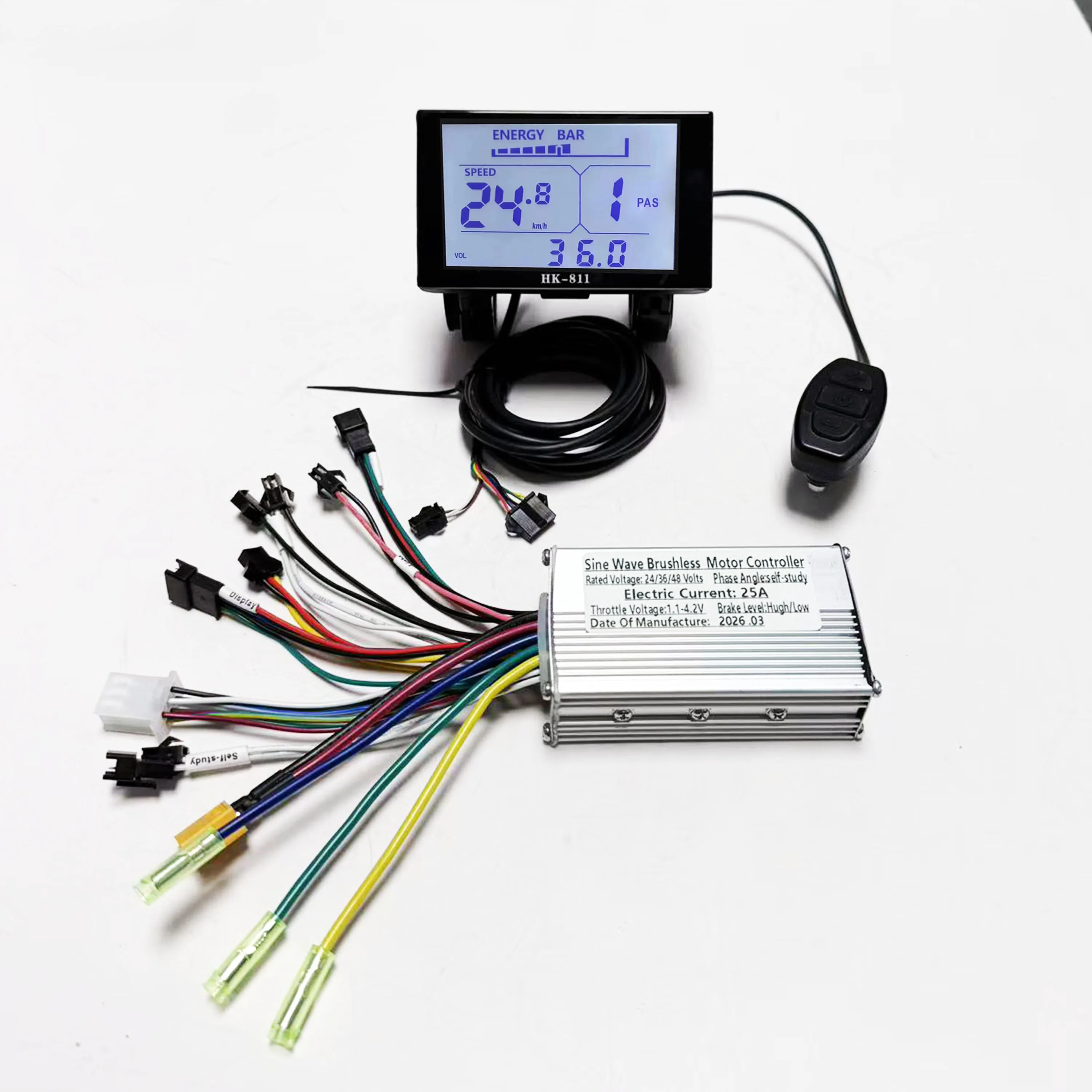

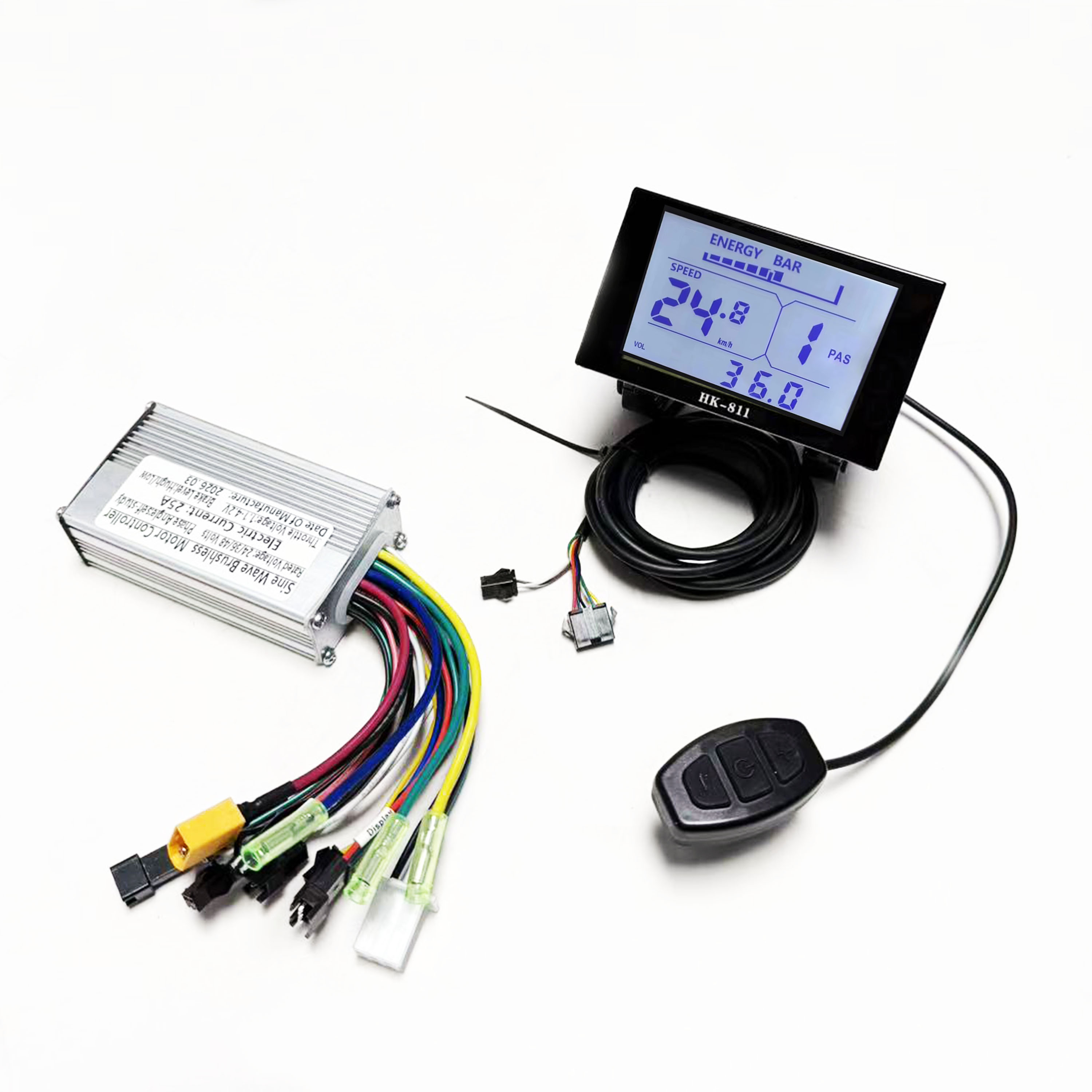

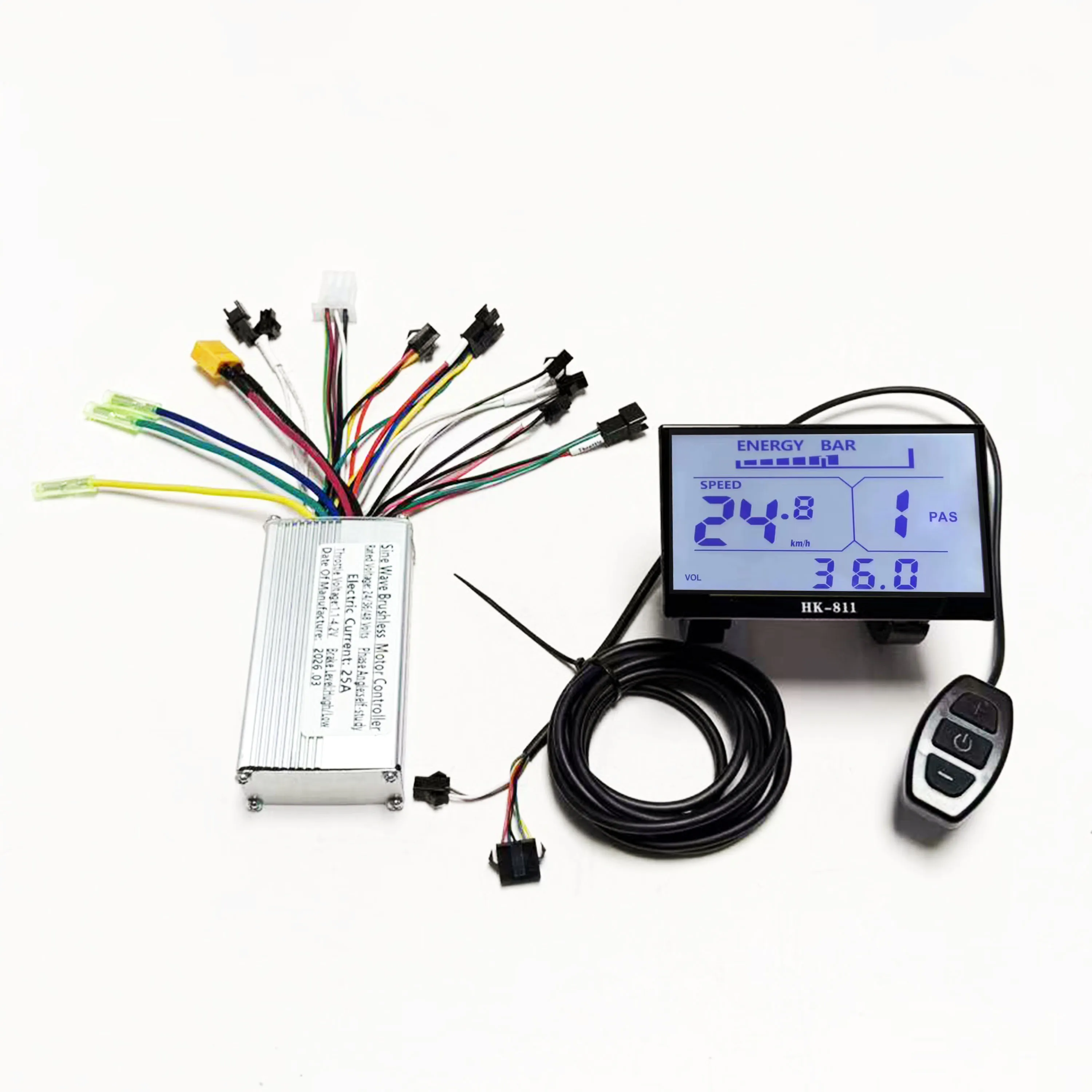

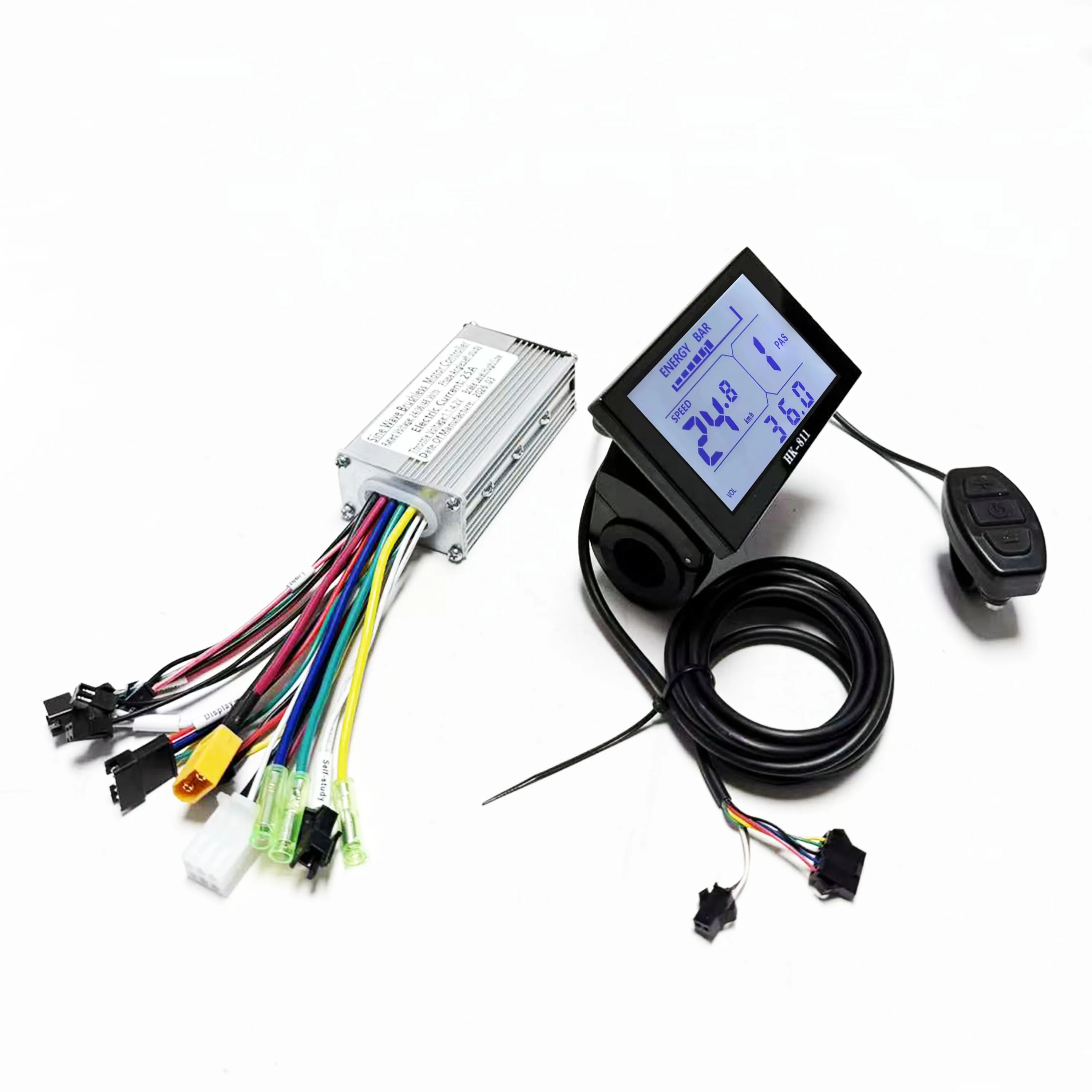

25A-HK811-1-ブラック:1 x M5 白黒画面 LCD ディスプレイ 1 x 25A コントローラ

包装内容明細書：

1×HK811 LCDディスプレイ

1×25Aコントローラー

HK811 横型スクリーン：HK811モノクロ液晶ディスプレイ

サイズ；95mm×55mm

25A-HK811-1-ブラック:

設定

P01: バックライトの明るさ、レベル 1 が最も暗く、レベル 3 が最も明るく、デフォルトは 2

P02: 走行距離単位、0: KM; 1：マイル

P03: 電圧レベル: 24V、36V、48V、デフォルトは 48V

P04: 睡眠時間: 0、睡眠なし。他の数値は睡眠時間です。デフォルトは 10 分、範囲: 1 ～ 60。単位は分です

P05：アシストレベル：3段階調整モード、5段階調整モード

P06: ホイール直径: 単位、インチ;精度: 0.1;調整範囲5～50

P07: 速度測定マグネット数: 範囲: 1-255

P08: 速度制限: 範囲 0 ～ 100km/h、100 は最高速度制限を示します。

通信状態（コントローラ制御）：ドライブ速度は設定値に維持されます。

誤差: ±1km/h; (パワーアシストとスロットル速度制限の両方)

注: ここでの値はキロメートルに基づいています。単位設定がキロメートルからマイルに変更されると、表示インターフェイス上の速度値が自動的に正しいマイル値に変換されます。ただし、マイルインターフェイスのこのメニューで設定した速度制限値は変換されず、実際に表示されるマイル速度制限値と一致しません。

P09: ゼロスタート/非ゼロスタート設定、0: ゼロスタート; 1: 非ゼロスタート

P10：ドライブモード設定、0：パワーアシストドライブ（パワーアシスト量はパワーアシストレベルによって決まります。このモードではスロットルは無効です）

1: 電気駆動 (スロットルによって駆動。このモードではパワーアシストレベルは無効です)

2：パワーアシスト駆動と電動駆動を共存（ゼロスタート状態では電動駆動は無効）

P11: パワーアシスト感度設定、範囲: 1-24

P12：パワーアシスト開始強度設定範囲：0～5

P13：アシストマグネット種類設定：5個、8個、12個のマグネット

P14: コントローラー電流制限設定: デフォルト 12A、範囲: 1 ～ 20A

P15: コントローラーの不足電圧値

P16: オートクルーズ設定: 0 - オートクルーズ有効、1 - オートクルーズ無効。コントローラーによって決定されるトリガー時間。

P17: ODO リセット設定: ODO をリセットするには、上ボタンを 5 秒間押し続けます。3.9 車両状態表示エリア

ステータスコード（10進数） ステータス 意味 備考

0 通常ステータス

1 予約済み

2 ブレーキ ここには表示されません

6 バッテリー電圧低下

7 モーターの故障

8 スロットルの故障

9 コントローラーの故障

10 通信受信失敗

11 通信送信失敗

12 BMS 通信障害


1. 表示機能: 速度表示、パワーステアリングインジケーター、バッテリーレベルインジケーター、故障表示、総走行距離、シングルトリップ走行距離、シングルトリップ走行時間表示。

2.制御・設定機能：電源スイッチ制御、ヘッドライトスイッチ制御（コントローラー出力）、6km/hインチング制御、車輪径設定、最高速度設定、アイドル自動スリープ時間設定、バックライト輝度設定、電圧レベル設定。

3. 通信プロトコル: UART。すべての表示内容 (電源投入後 1 秒以内に完全に表示されます)。


表：標準コネクタ結線順序表

標準配線順序 |標準ワイヤーの色 |関数

1 赤 (VCC) |計器用電源ライン

2 ブルー(K) |コントローラ電源制御線

3 黒 (GND) |計器のアース線

4 グリーン (RX) |機器データ受信ライン

5 イエロー (TX) |計測器データ送信ライン

I. 外観と材質

製品筐体はABS製、液晶透明窓は強化ガラス製です。

サイズ: 4.3インチ液晶画面

II.動作電圧と配線

1. 動作電圧: DC 24V、36V、48V、60V

isplay コンテンツの説明

3.1 バッテリー残量表示

3.2 速度表示エリア

現在速度（SPEED）、最高速度（MAX）、平均速度（AVG）、車両状態表示エリア（誤差）

単位: mp/h、km/h

インストルメントパネルは、車輪の直径と信号データに基づいて実際の速度を計算します。

3.3 スピード違反

3.4 車両モード

ウォーククルーズ：クルーズコントロールモード、オート：自動モード、マニュアルモード（通常は表示されません）

3.5 アシスト制御レベルの調整

0～5レベルで調整可能。通常は 3 つのレベルが利用可能で、5 つのレベルが選択可能です。

3.6 ヘッドライト

3.7 充電

3.8 多機能表示エリア

総距離（ODO）、走行距離、現在電圧（VOL）、走行時間（TM）
ディスプレイからコントローラへ コントローラからディスプレイコントローラへのコネクタピン番号 ワイヤの色 機能

1 赤（VCC） ディスプレイ電源線

2 ブルー（K） エレクトリックロックワイヤー

3 黒（GND） ディスプレイアース線

4 緑（RX） 表示データ受信ワイヤー

5 黄色（TX） 表示データ送信Wire拡張機能 - フロントライト:

茶色（DD）：ライトの電源線（ ）

白(GND) : ライトのアース線(兰)。

注: 防水コネクタの場合、結線順序は隠されています。IV.保証

Chuangyi は、現地の法律に従って、製造日 (シリアル番号で示される) から 24 か月をカバーする限定保証期間を提供しており、通常の操作での品質問題に適用されます。限定保証は、Chuangyi との契約で指定された以外の第三者に譲渡することはできません。保証の除外事項:

Chuangyi 製品を許可なく開封、改造、修理したもの。

- 15

コネクタの損傷。シェル、スクリーン、ボタン、またはその他の外観部品を含む、工場出荷後の表面の損傷。工場出荷後の配線およびケーブルの損傷 (破損や外装の傷など)。不可抗力（火災、地震など）または天災（落雷など）による損傷または紛失。保証期間外です。

Q1.このコントローラーはどの電圧をサポートしていますか?

A: このコントローラーは 24V、36V、48V バッテリーをサポートしています。

Q2.私のモーターはブラシレスモーターですか?どうすればわかりますか?

A: このコントローラーはブラシレスモーター用です。ブラシレスモーターは三相線5/6ホール線です。

Q3.インストール後、LCD に E06 エラー コードが表示されます。何が問題ですか?

A: これはバッテリーの電圧不足コードです。バッテリーが満充電かどうかを確認し、LCD 設定の P03 で電圧を設定してください。

Q4.インストール後、LCD に E07 エラー コードが表示されます。何が問題ですか?

A: これはモーターの故障コードです。ホールセンサーと相線が正しく接続されているかどうかを確認してください。モーターを 4 ～ 5 の高速で駆動すると、E07 が消えます。

Q5.私のブラシレス モーターには 3 相ワイヤーしかありませんが、この LCD キットを使用できますか?

A: LCD キットはお勧めしませんが、ホールでは E07 エラー コードが表示されます。 S810 LED パネルキットをお勧めします。当店で検索できます。

Q6.モーターが逆回転してしまいました。どうすればよいですか?

A: ラーニング ワイヤ (自動検出) を接続して、通常の駆動と互換性についてモーター パラメータを確認し、取り外して再度接続して、モーターの駆動方向を変更してください。
