PROFINET バス リモート分散 IO モジュール ETHERCAT CCLINK IE ETHERNET/IP MODBUS TCP

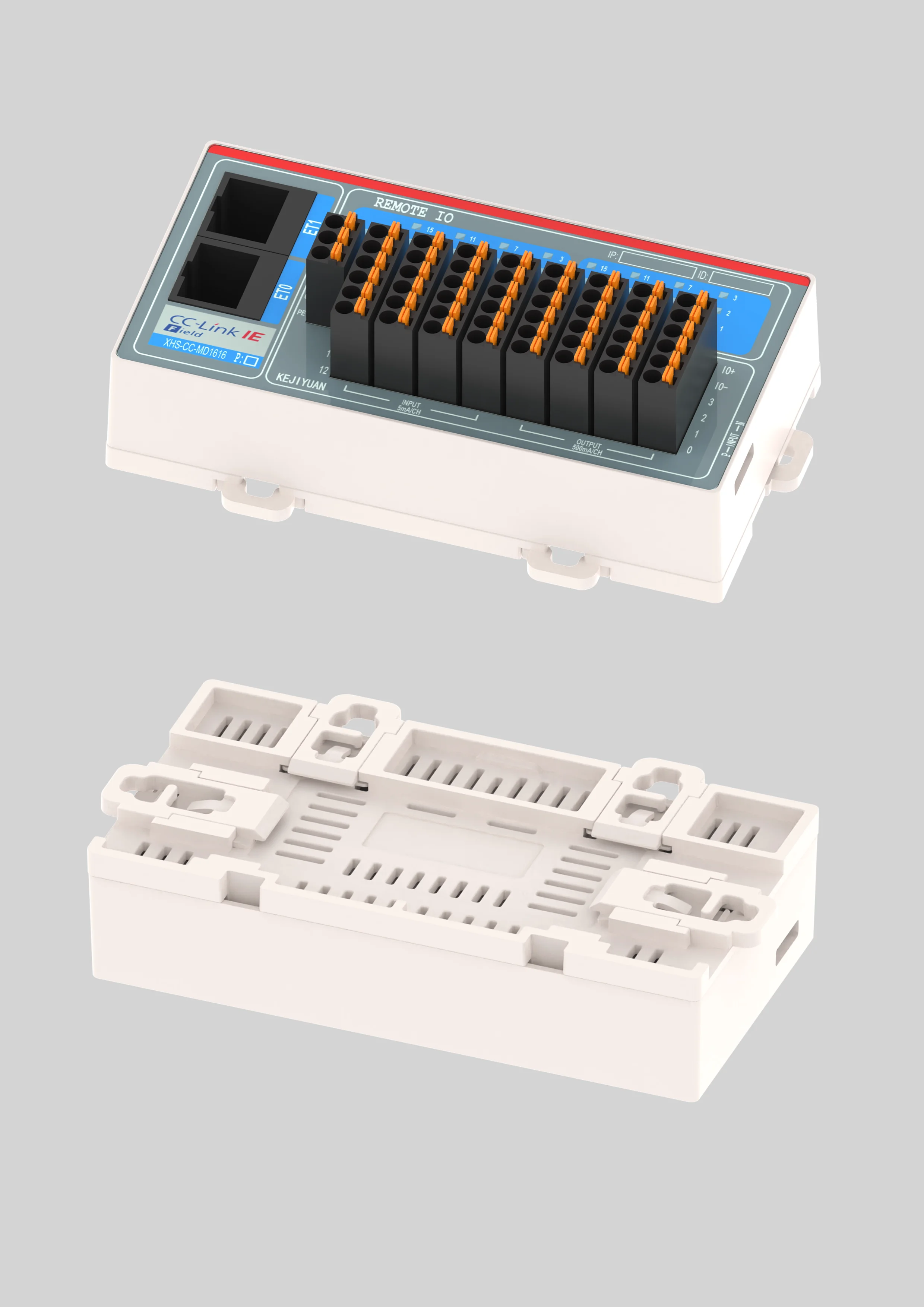

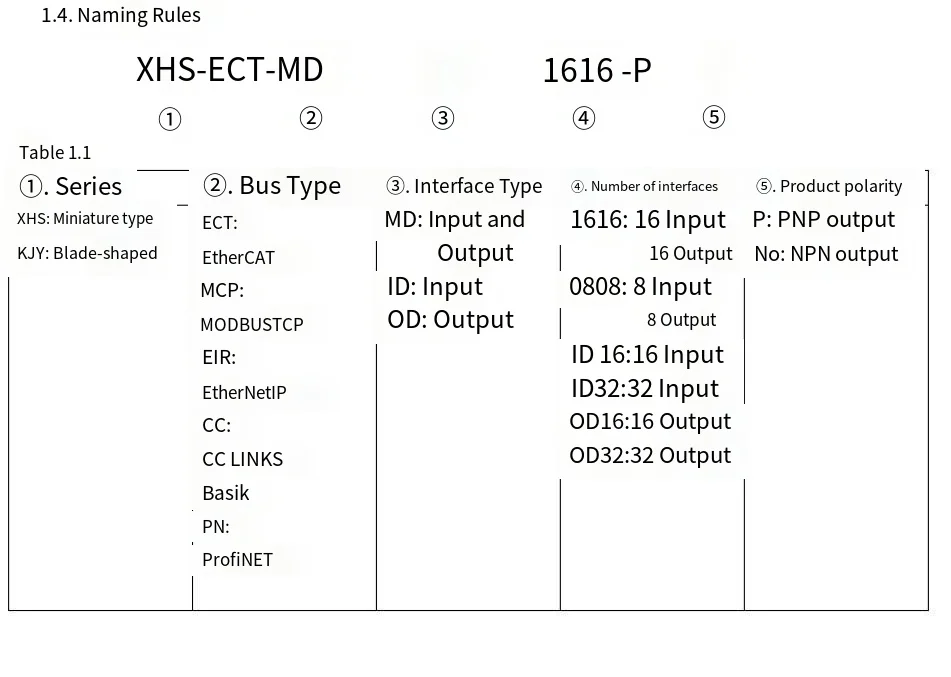

モデルの命名規則
① シリーズ 製品外観 シリーズ - XHS：ミニタイプ
・KJY：ブレードタイプ

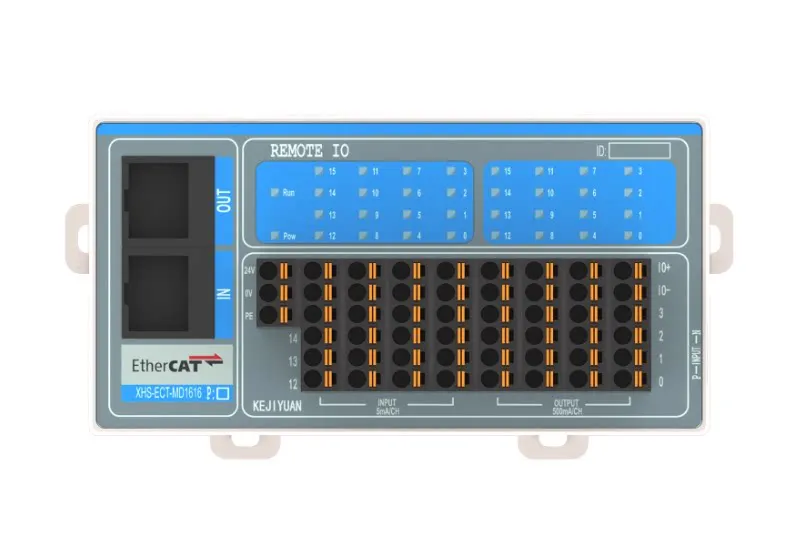

② バスカテゴリ 産業用通信プロトコル - ECT: EtherCAT

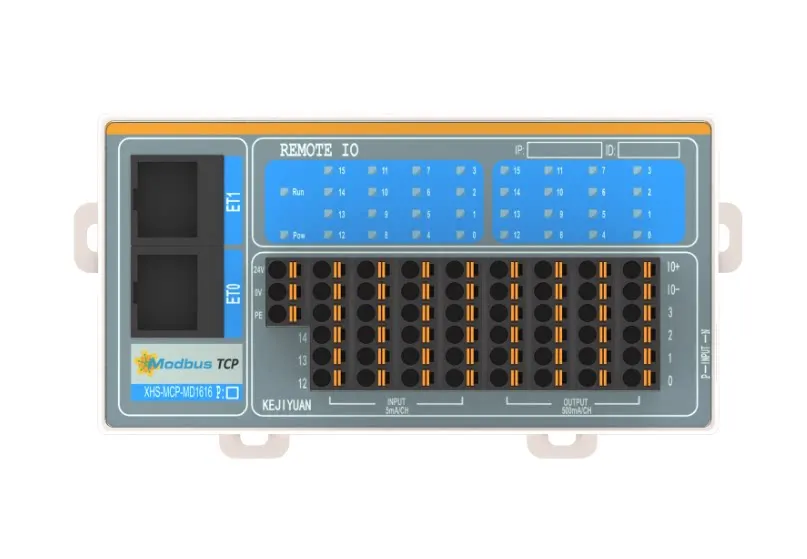

- MCP：モドバスTCP

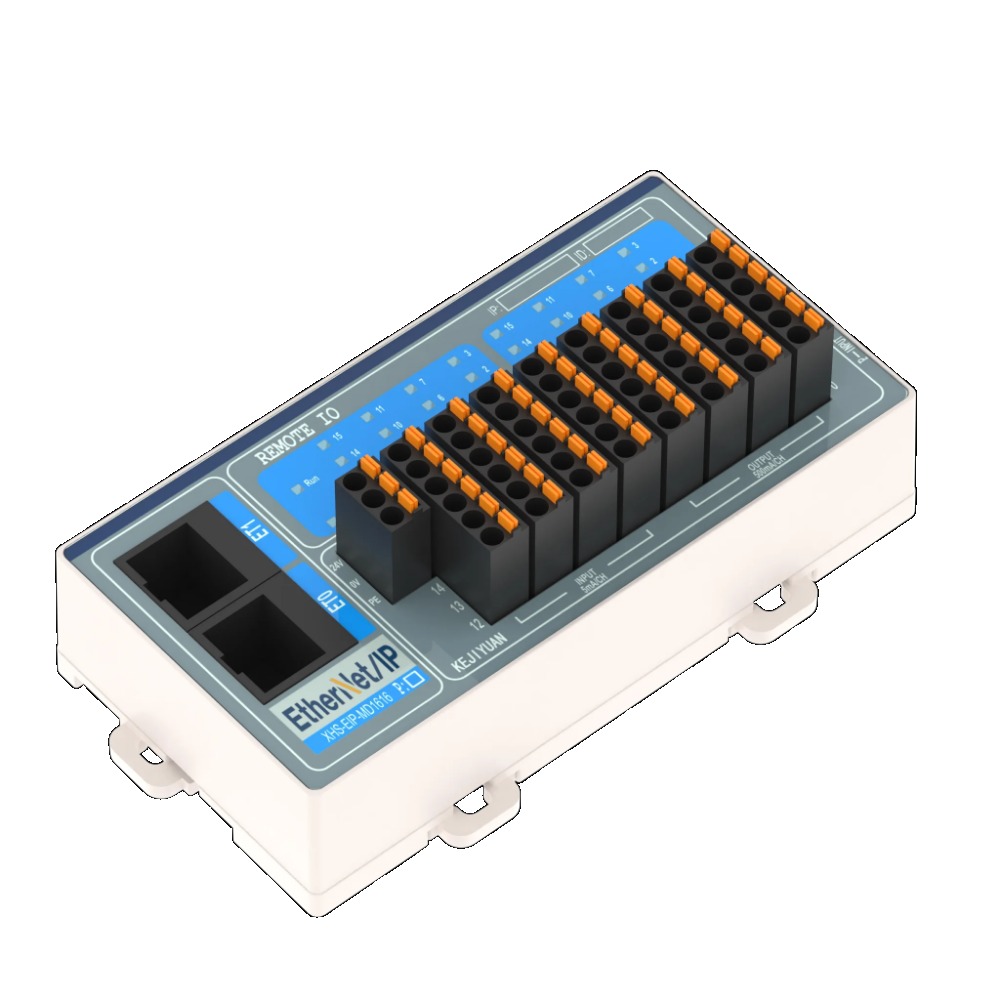

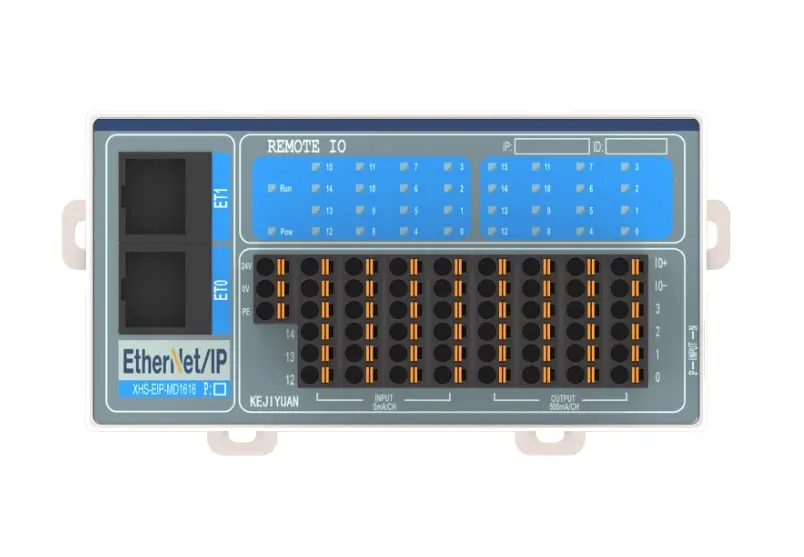

- EIP：イーサネット/IP

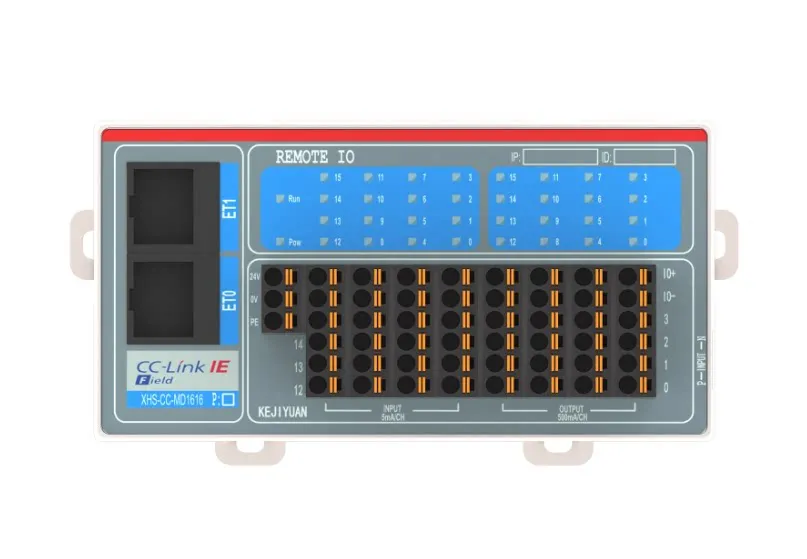

-CC: CC Link IE Basic (写真では Basik と綴られていますが、タイプミスです)
- PN：プロフィネット
③ インターフェースタイプ IO チャネルタイプ - MD: 入出力混合
-ID：入力のみ
-OD: 出力のみ
④インターフェース入出力チャンネル数 -1616：入力16 出力16
-0808:8入力8出力
-ID16:16入力
-ID32：32入力
-OD16:16 出力チャンネル
-OD32: 32 出力チャンネル
⑤極性出力種類：極性－P：PNP出力
・識別なし：NPN出力

仕様

• 電源電圧 DC 12 ～ 30V、幅広い電圧入力、産業現場の一般的な DC 電源に最適

• 消費電力を抑えた低消費電力設計

• 接続方法: 100M RJ45 ネットワーク接続、100Mbps イーサネットインターフェイス、産業用ネットワークに簡単にアクセス

• 通信プロトコル CC Link IE Field Basic通信、三菱CC Link IE FB規格に準拠、主流PLCと互換性

• IO入力電流/電圧 5mA/チャンネル DC24V、PNP/NPNデジタル入力仕様

• IO 出力電流/電圧 500mA/チャンネル DC24V、8 チャンネルあたりの最大電流 2.5A を超えない、高負荷出力をサポート、グループ化された電流制限保護

• 動作温度 -40 ℃ ～ 85 ℃、広い温度範囲、極端な産業環境に適しています

• 動作湿度 0% ～ 75% RH (結露なきこと)、結露による機器の短絡を避けるため

• 取り付け方法 標準 C45 (35mm) ユニバーサル レール、DIN レール取り付けと互換性があり、キャビネット内に高密度に配置するのが簡単

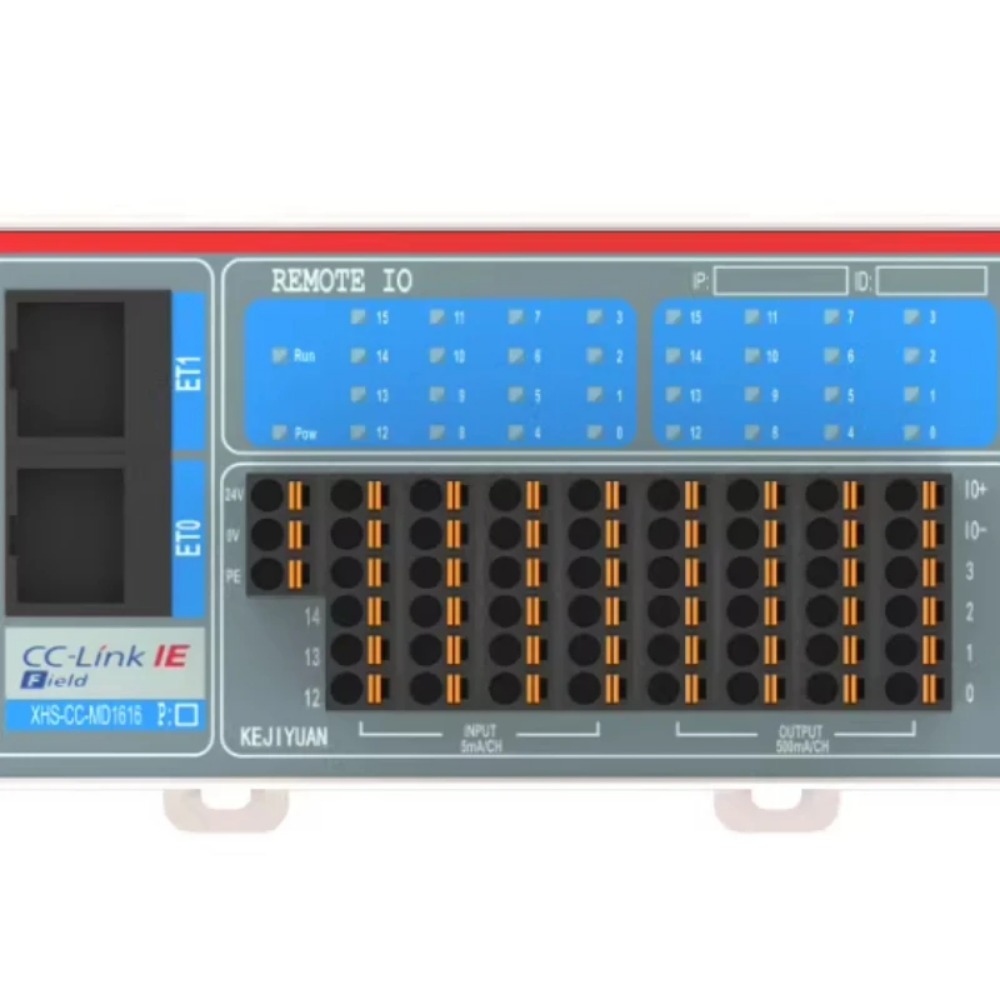

• ET0 (RJ45) 100M イーサネット ポート。イーサネット ケーブルは任意のイーサネット ポートに接続でき、スイッチとして使用できます。

• ET1 (RJ45) 100M イーサネット ポート。イーサネット ケーブルは任意のイーサネット ポートに接続でき、スイッチとして使用できます。

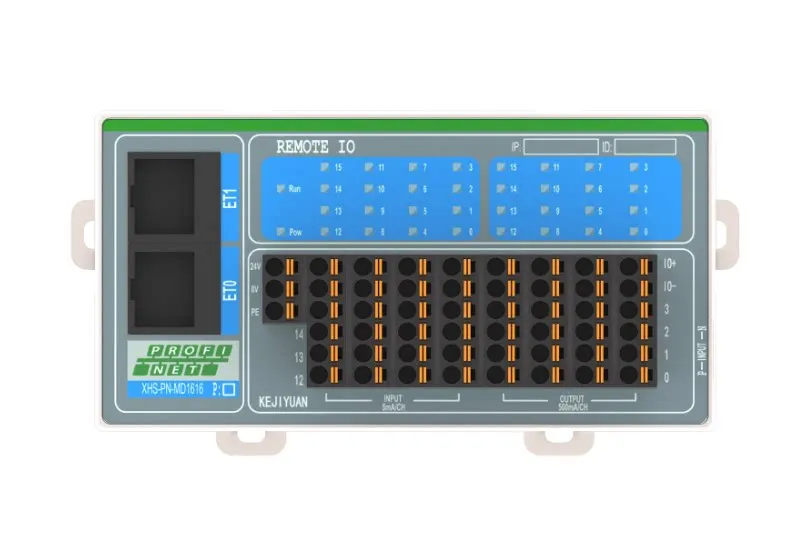

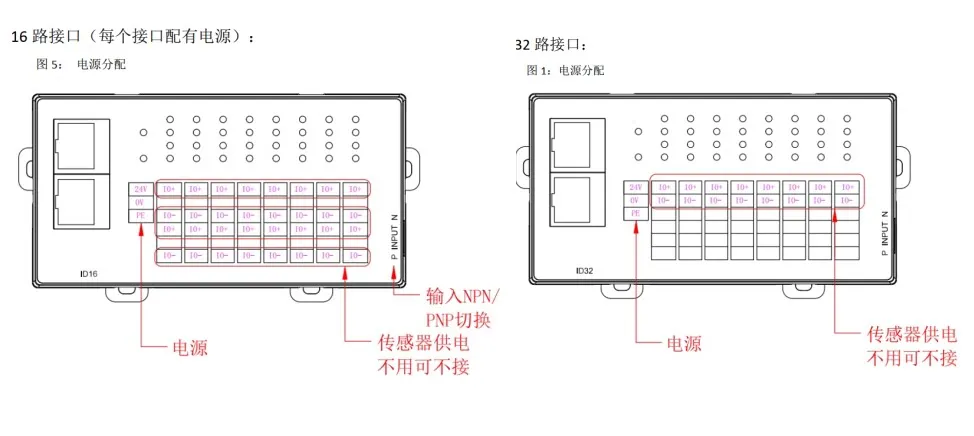

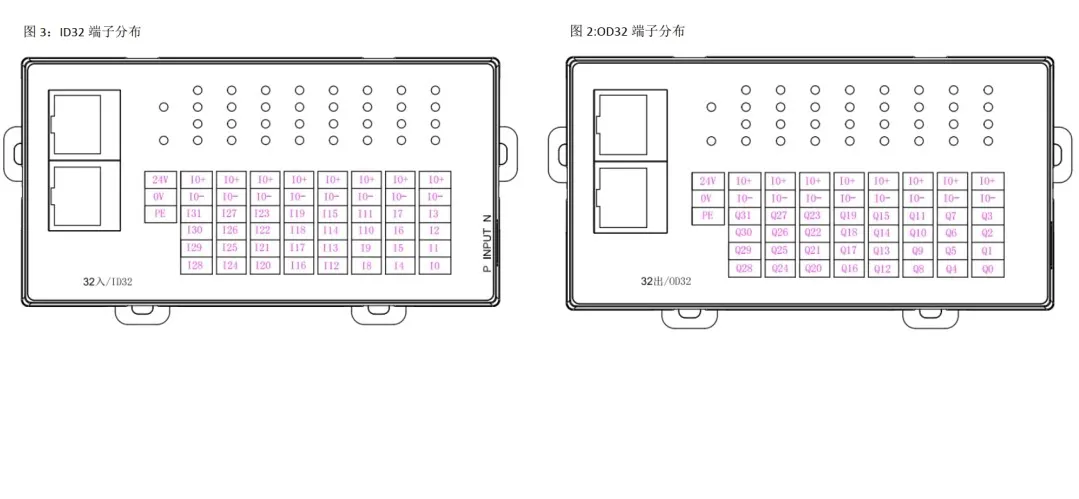

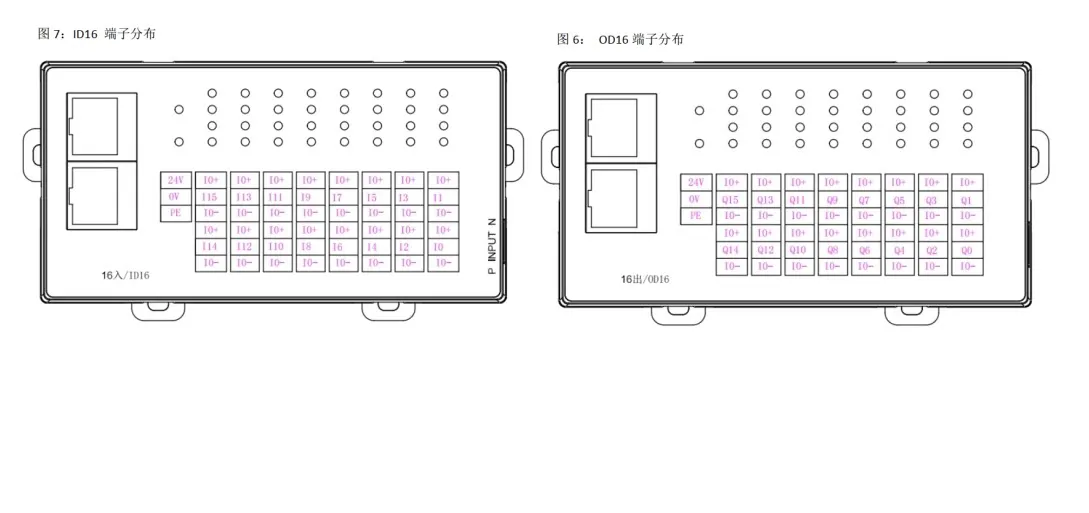

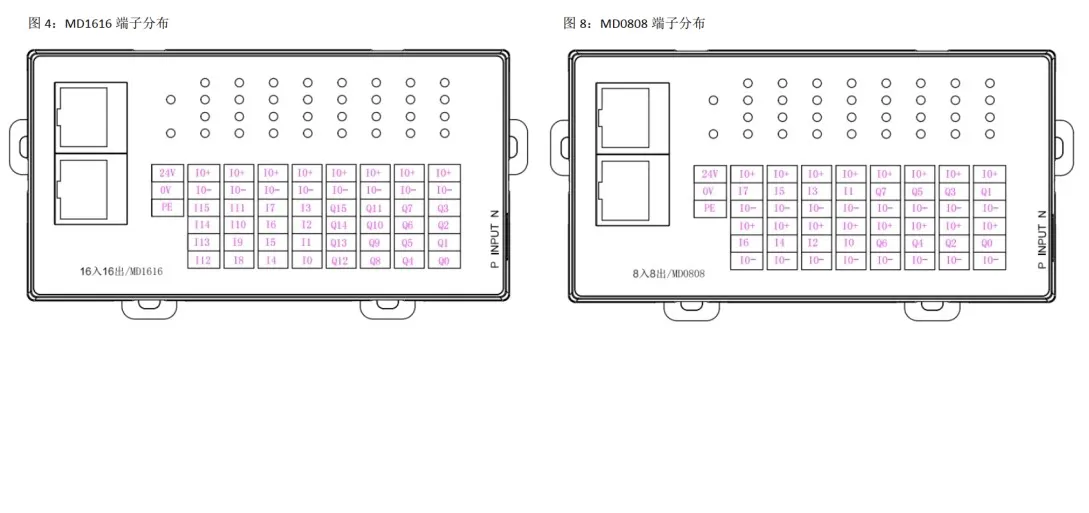

• 24V モジュール電源のプラス端子は、DC 12 ～ 30V 電源に接続する必要があります (前のパラメータ表に基づく)

• 0V モジュール電源のマイナス端子、電源グランド、および 24V が一緒にモジュールに電力を供給します。

• PE モジュールの接地端子、接地により耐干渉能力が強化され、産業用シナリオに推奨、接続する必要があります

• IO センサー電源のプラス端子は外部センサーに電力を供給し、不要な場合は切断可能

• IO センサー電源のマイナス端子は、外部センサーに電源グランドを提供し、不要な場合は切断可能

• 0 ～ 31 の入力または出力チャネル番号、32 のデジタル IO チャネルに対応
