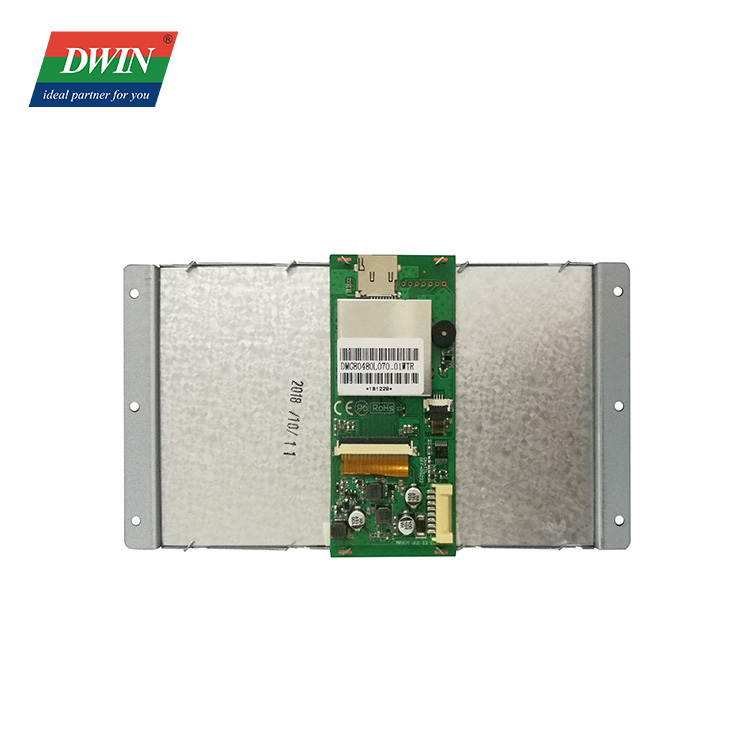

2026 DWIN 7 インチ 800*480 HMI タッチ スクリーン、16.7M 色、スマート LCD モジュール UART ディスプレイ DMG80480L070_01WTR
価格:
$31.64
/Pc
払い戻し:
シェア:
売れ筋商品
製品仕様
|
モデル
|
DMG80480L070_01WTR: 抵抗膜タッチ
|
|
|
|
||||
|
液晶タイプ
|
TN、TFT液晶
|
|
|
|
||||
|
視野角
|
通常視野角、70°/70°/50°/70° (L/R/U/D)
|
|
|
|
||||
|
解決
|
800×480ピクセル（0°/90°/180°/270°）
|
|
|
|
||||
|
色
|
24ビット8R8G8B
|
|
|
|
||||
|

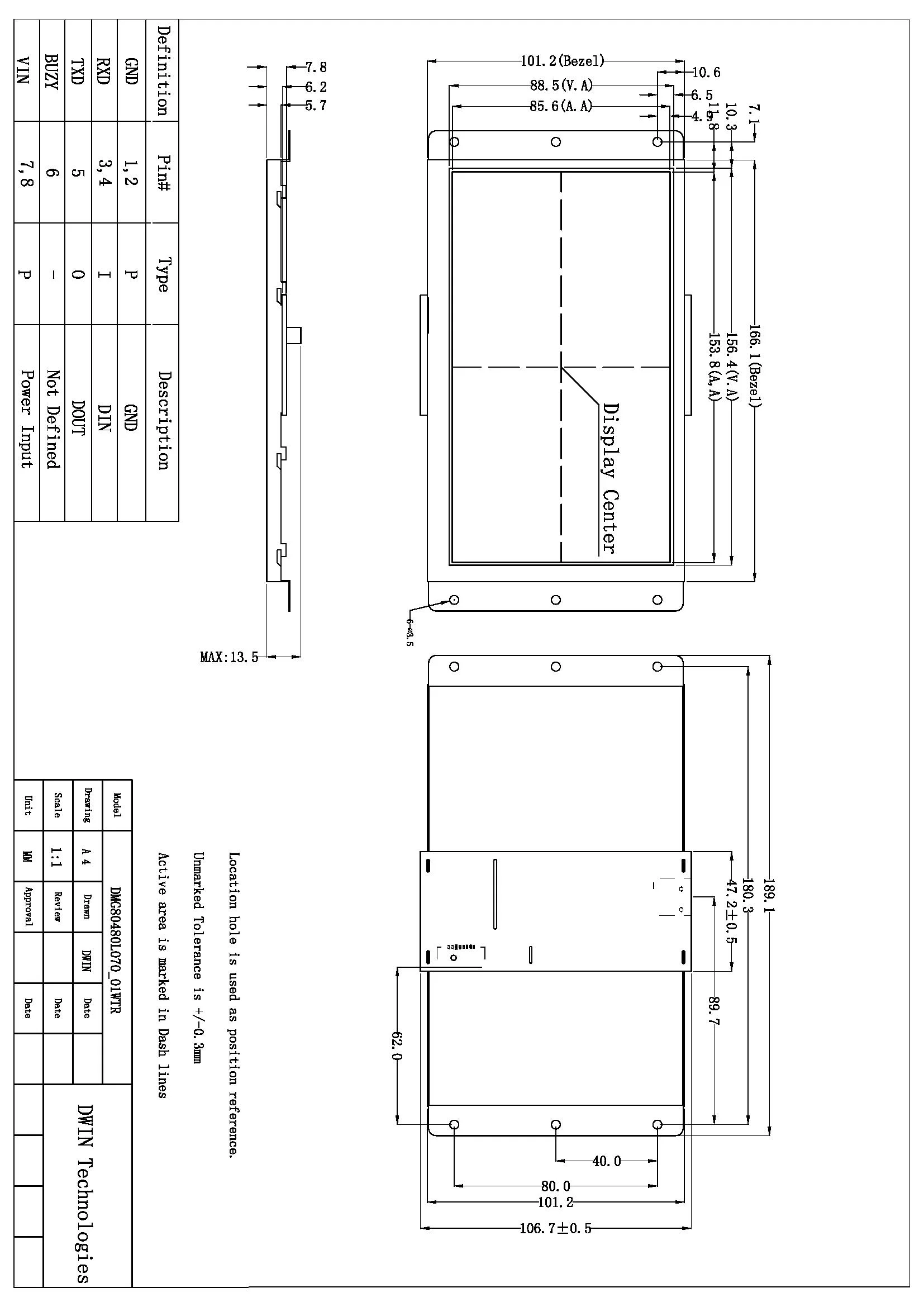

アクティブエリア (A.A.)
|
153.8mm(幅)×85.6mm(高さ)
|
|
|
|
||||
|
ビューエリア (VA)
|
156.4mm(幅)×88.5mm(高さ)
|
|
|
|
||||
|
バックライトモード
|
導かれた
|
|
|
|
||||
|
バックライトの寿命
|
>10000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
|
|
|
|
||||
|
輝度
|
200nit
|
|
|
|
||||
|
|
0～100段階（明るさを最大明るさの1%～30%に調整するとちらつきが発生する可能性があるため、この範囲での使用は推奨しません）
|
|
|
|
||||
|
注: 動的スクリーン セーバーの壁紙を使用すると、固定ページの長時間表示による残像を回避できます。
|
|
|
|
|
||||
シリアルインターフェースパラメータ
|
モード
|
モードはジャンパによって決定されます: (デフォルトは TTL/CMOS モード)
オン =TTL/CMOS;オフ=RS232
|
|
|
|
|
||||
|
電圧レベル
|
試験条件
|
分
|
タイプ
|
マックス
|
ユニット
|
||||
|
|
出力1、Iout = -4mA
|
4.78
|
5.0
|
-
|
V
|
||||
|
|
出力0、Iout = 4mA
|
-
|
-
|
0.4
|
V
|
||||
|
|
入力1
|
2.5
|
5.0
|
-
|
V
|
||||
|
|
入力0
|
-
|
-
|
1.0
|
V
|
||||
|
ボーレート
|
3150～3225600bps、代表値115200bps
|
|
|
|
|
||||
|
データ形式
|
N81
|
|
|
|
|
||||
|
インターフェースケーブル
|
8ピン_2.0mm
|
|
|
|
|
||||
電気仕様
|
定格電力
|
<5W
|
|
|
|
||||
|
動作電圧
|
6.0～15.0V、代表値12V
|
|
|
|
||||
|
|
200mA
|
VCC=12V、最大バックライト
|
|
|
||||
|
|
80mA
|
VCC=12V、バックライトオフ
|
|
|
||||
|
推奨電源：12V 1A DC
|
|
|
|
|
||||
動作環境
|
動作温度
|
-20Ω ～ 70Ω (12V @ 60% RH)
|
|
|
|
|||
|
保管温度
|
-30元から80元
|
|
|
|
|||
|
コンフォーマルコーティング
|
なし
|
|
|
|
|||
|
動作湿度
|
10%～90%RH、代表値は60%RH
|
|
|
|
|||
免責事項：製品のデザインは予告なく変更、改良される場合があります。

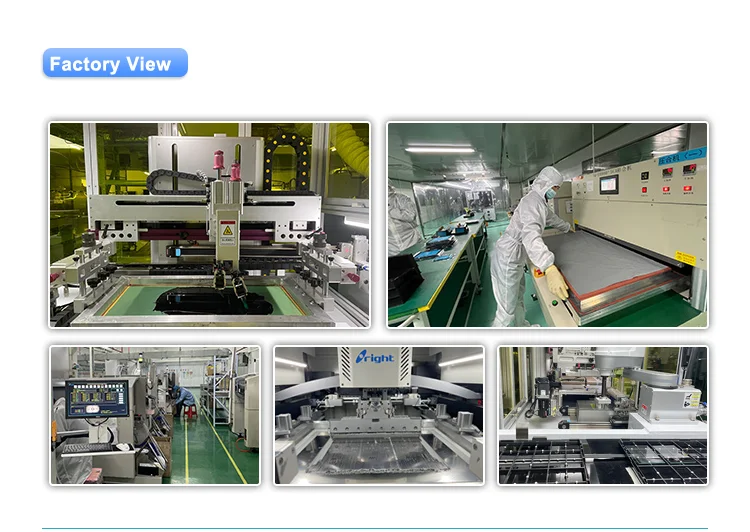

DWIN Technology は 2003 年に設立され、常に人間と機械のインタラクションに焦点を当てています。本社は中国の北京にあり、中国の湖南省に 400,000 平方メートルの生産パークがあります。製品には、LCDモジュール、タッチパネル、ASIC、インテリジェントソリューションなどが含まれます。
製品の推奨事項
よくある質問
DWIN ウェブサイト: www.dwin-global.com
質問1: DWIN LCD モジュールを使用して開発を開始するにはどうすればよいですか?自分のマシンに直接組み立てることはできますか?答え：いいえ、最初にプログラムを LCD にアップデートしてからアセンブルする必要があります。ステップ 1、データシートに記載されている画面のソフトウェア プラットフォームを確認します。ステップ 2: 正しい開発 SDK (プラットフォームが異なると異なる SDK を使用する) を使用して開発を完了します。ステップ 3、ソフトウェア プログラムを更新してテストします。 ステップ 4、テストが OK になったら、マシン上で組み立てます。質問 2:DWIN LCD はどのような業界で使用されていますか?答え：美容機器、理学療法、健康フィットネス、医療、空気処理、空気制御、交通機関（車）質問 3:DWIN 製品を購入する際に MOQ は必要ですか?最初にいくつかのサンプルだけが必要です。答え：標準製品のMOQはありません。アプリケーション用の無料サンプルがあります。Alibaba.comにメッセージを残してください。質問4:
DWIN にはオンライン テクニカル サポートがありますか?答え：はい、もちろん、以下の方法でテクニカル サポートを受けることができます。 - Whatsapp: 86 19192113166 - DWIN Web サイト: www.dwin-global.com - DWIN フォーラム: //forums.dwin-global.com/ - Alibaba.com にメッセージを残してください。質問5:
どのような Express がサポートされていますか?貿易条件は？答え：DHL、TNT、UPS、フェデックス。取引条件はEXWです。
