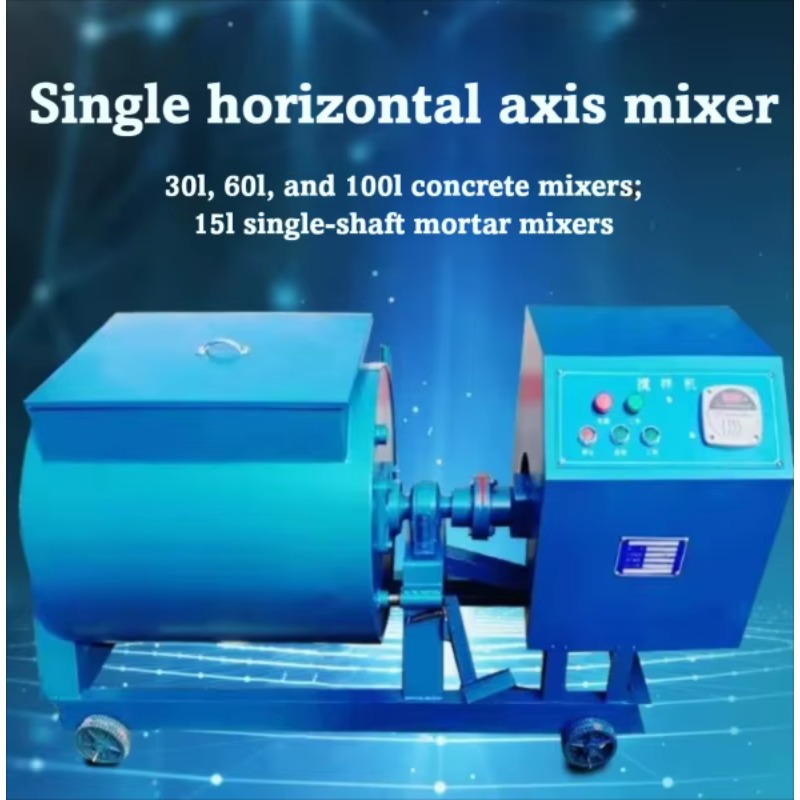

15/30/60 L 一軸コンクリートミキサー強制モルタルミキサー小型実験室ミキサー建設機械

I. はじめに

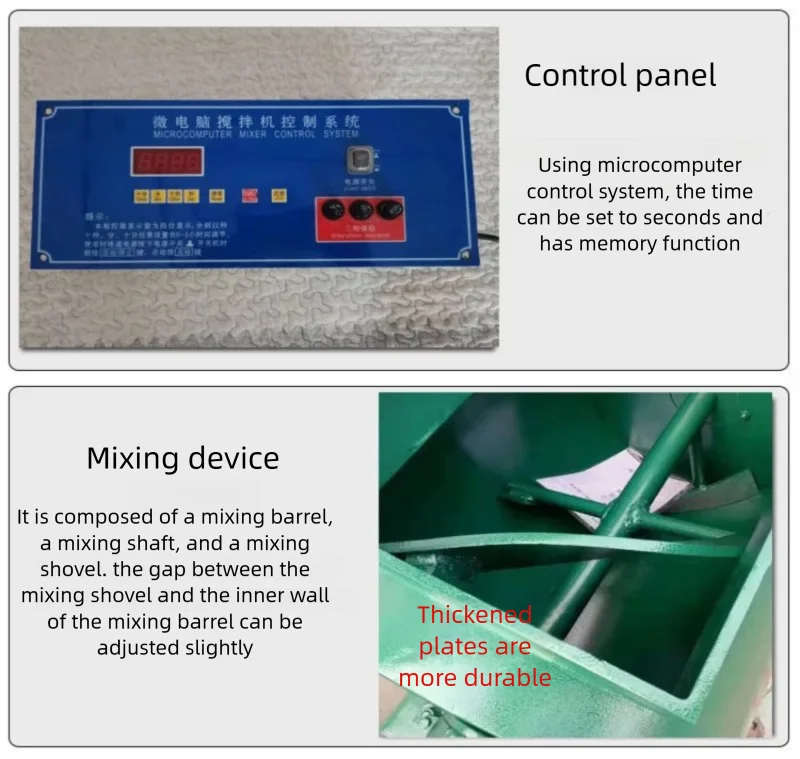

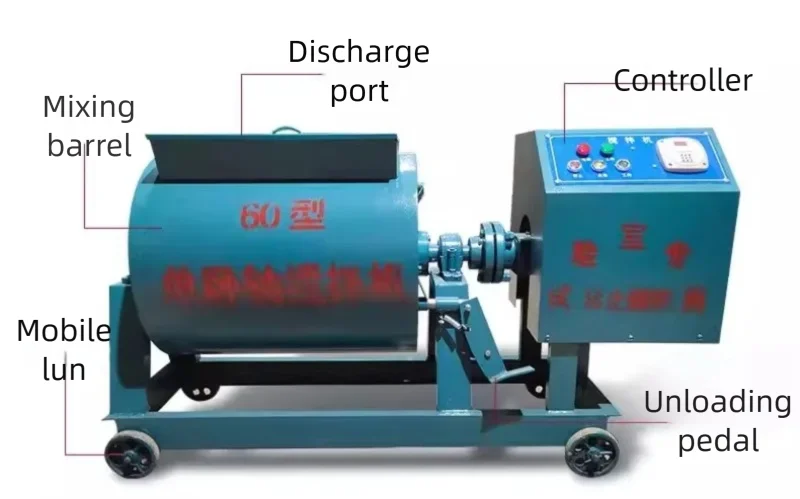

1. 本装置はボックス本体、モータ、ウォームギヤボックス、ギヤボックス、ブレード、スクレーパ、シリンダ、ウォームフレーム、プログラムコントローラで構成されています。

2. この装置の伝達モードは次のとおりです。モーターがウォームギヤボックスのウォームに接続され、ウォームホイールを駆動します。ウォーム ホイール シャフトの上端は、クラッチを介して混合ドラムを反時計回りに回転させます。ウォームホイール軸下端の出力ギヤはコラム下端のギヤと噛み合い、垂直軸上のカップリングを介して上部ギヤボックスの駆動ギヤが駆動されます。中間ギアを介して混合ギアが駆動され、混合羽根が時計回りに回転します。具体的な伝達手順は次のとおりです。 ミキシングドラム速度\(1452 \times 2/48 = 60.42\ \mathrm{r/min}\).

II.技術的パラメータ

1. 給餌容量: 48L;吐出量：30L（30型）、96L吐出量：60L（60型）

2. 最大吐出量：33L（30型）、66L（60型）

3. ミキサー速度: 48 rpm

4. 均一混合時間：45秒

Ⅲ．操作手順

1. 強制一軸コンクリートミキサーを起動する前に、回転部とミキシングドラムに削れや衝突がないか確認してください。衝突が発生した場合は、適時に調整してください。

2. 減速機は使用前にエンジンオイルを充填する必要があります。吐出ウォームギヤ対および滑り軸受にはエンジンオイルが注入されます。

3. ミキシングドラム内の異物を取り除きます。

4. ミキサーを始動する前にシリンダーリミット装置をロックしてから始動してください。

5. 起動後にミキサーの運転方向が要件を満たしていない場合は、電源を切り、二相線を交換して再起動してください。

6. コンクリート混合物をミキシングドラムに投入し、ドラムカバーを閉じます。

7. ミキシング時間に従ってタイムリレーのタイミングを調整します。調整は電源がオフの状態で実行する必要があることに注意してください。

8. スタートボタンを押すと、メインシャフトがミキシングショベルを回転させます。

9. 設定した時間が経過すると、機械は自動的に停止します。

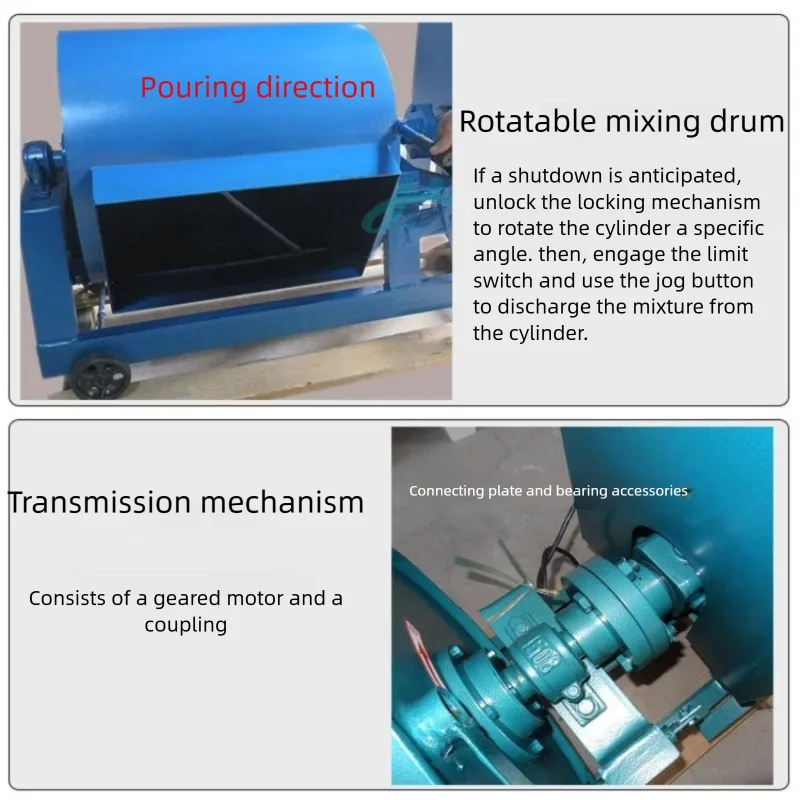

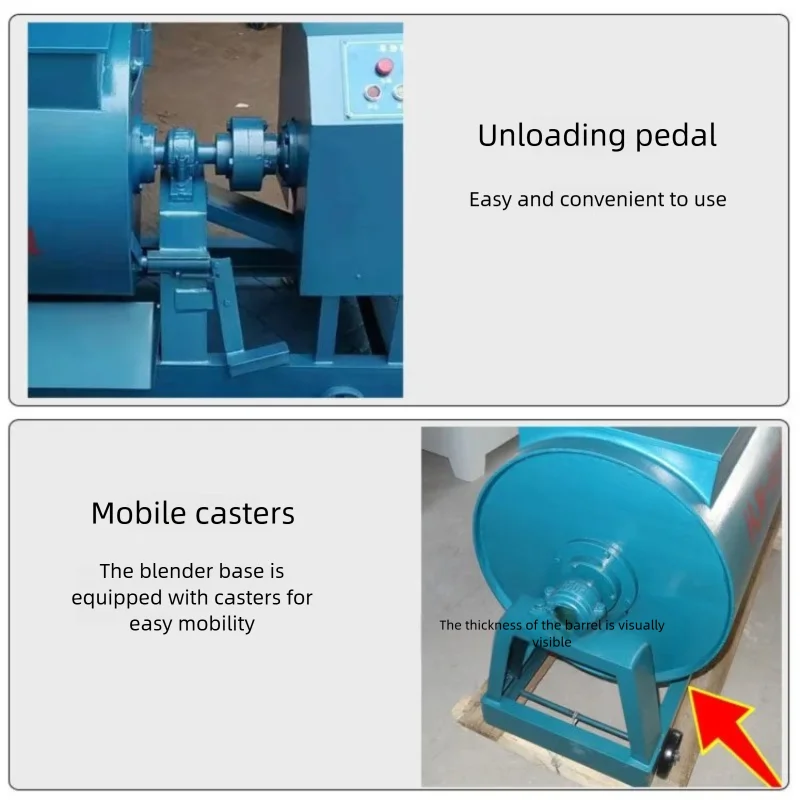

10. 排出の場合：まずコンクリートミキサーを停止し、次にシリンダーリミットハンドルを放し、ハンドホイールを回転させてウォームギアペアを介して排出に便利な位置までミキシングドラムを駆動し、回転を停止してから機械を始動して主軸を回転させ、完全に空になるまで材料を排出します。主軸を停止し、はずみ車を回してミキシングドラムをリセットします。

11. ミキシングドラムを掃除します。ドラムに水を注ぎ、メインシャフトを動かし、ドラムとシャベルブレードをきれいに洗い流すか、砂を使用して掃除します。

IV.メンテナンスとケア

1. 機械は、腐食性媒体のない乾燥した環境に設置する必要があります。

2. 使用後は、ドラムの内側とミキシングブレードを水でこすり洗いし、乾燥させてください。 （長期間ご使用にならない場合は、ドラムの内側と刃の表面に防錆油を塗布してください。）

3. 使用後は必ずファスナーが緩んでいないか確認し、適時に締め直してください。

4. 供給の際、機械の損傷を防ぐため、セメントや砂に鉄釘や鉄線などの硬いものを混ぜることは厳禁です。

5. 減速機を一定期間使用した後は、潤滑油のレベルを確認し、のぞき窓から油面が見えるまで潤滑油を補充してください。油は機械油No.30を使用します。

6. 傾きを伴う修理の場合は、オイルパン内に溜まったオイルを排出する必要があります。通常、オイルは四半期に一度交換します。
