36V/48V/60V/64V 1000W/1500W トライモード正弦波ブラシレスモーターコントローラー、電動スクーターおよび電動三輪車の修理用

1000W 36V-64V 12ヶ月:

電動自転車用正弦波1000W/1500W 36V/48V/60V/72Vブラックゴールドトライモードサイレントブラシレスモーターコントローラー、電動自転車、リチウムバッテリースクーター、スケートボード、バランスバイク、改造車、電動バイクなどに適しています。

仕様：正弦波1000W/1500W 48V/60V/64V/72V

材質：黒色アルミニウム合金

動作電圧: 36V-72Vピーク

不足電圧: 32V

定格電力: 1000W-1500W

電流: 35A

ハウジング寸法: 15*8.7*4 センチメートル

MOSFET: HY3410

機能: 3 速マニュアル シフト、3 速オートマチック シフト、リバース、盗難防止アラーム、インテリジェント クルーズ コントロール、アナログ インストルメント パネル、LCD インストルメント パネル、ハイ バッテリー ブレーキ、ロー バッテリー ブレーキ、ホール効果スタートアップ、学習ケーブル

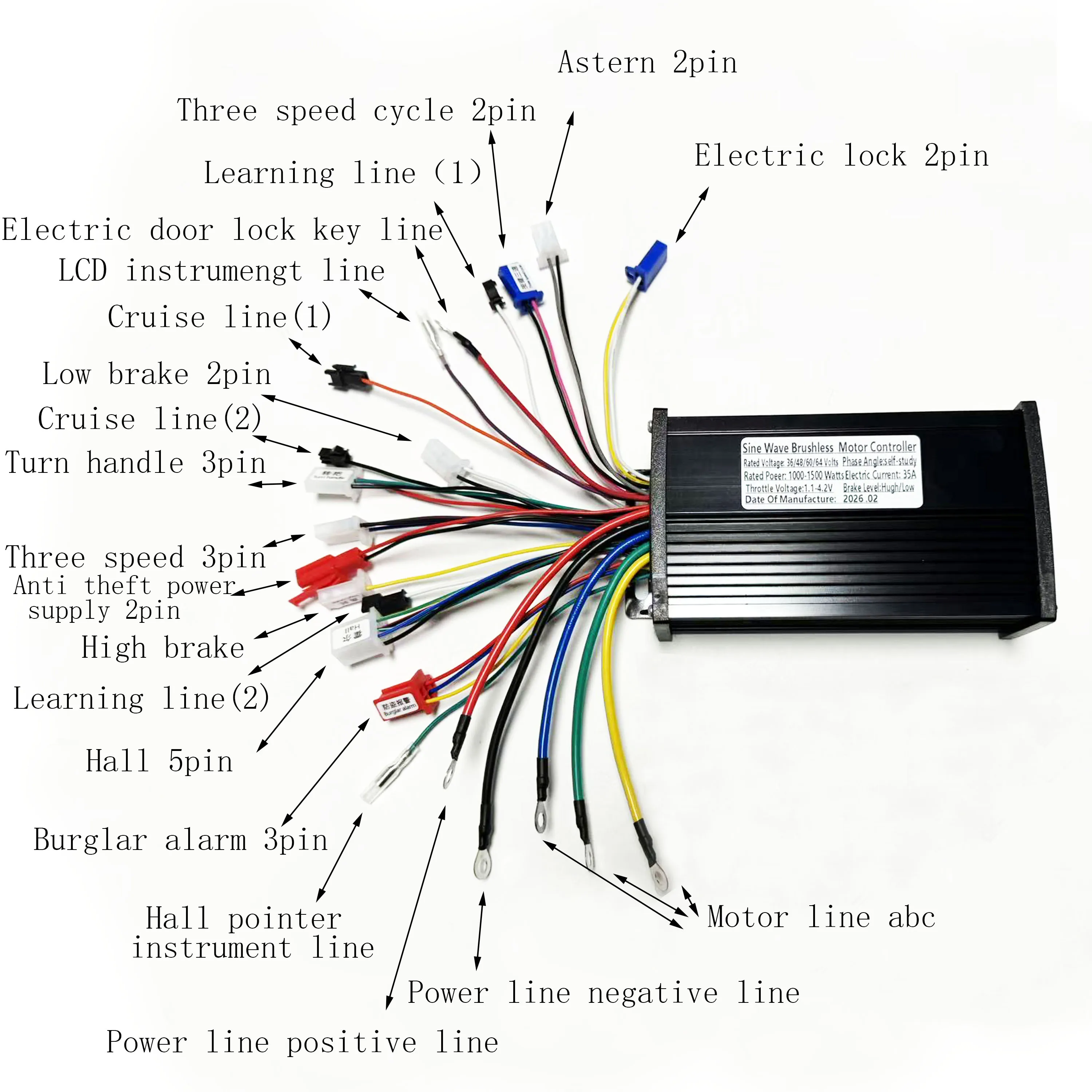

1.電気錠

2.船尾

3.3スピードサイクル

4.学習ライン

5.電動ドアロックキーライン

6.LCD計器ライン

7.クルーズライン

8.ローブレーキ

9.クルーズライン

10.ハンドルを回す

11.3速

12.盗難防止電源

13.ハイブレーキ

14.学習ライン

15.ホール

16.防犯警報装置

17.ホールポインター計器ライン

18.電力線プラス線

19.電源線マイナス線

20.21.22.モーターラインNO.1

3 本のモーター線を接続します。(モーター線にはプラス極もマイナス極もなく、任意に接続できます)。コントローラーの 3 本線を電気自動車モーターの 3 本線に接続し、

NO.2

電源のプラス極とマイナス極、スイッチのロック線について 電気自動車電源のプラス極とマイナス極に、コントローラの電源コード（プラス極は赤太線、マイナス極は黒太線）とスイッチロック線（赤細線）を接続してください。

NO.3

Learning Line Firstly, please insert a pair of white learning wires of the controller together, then plug in the power key and turn on the power to observe whether the motor rotates:1.モーターが正回転した場合は、学習が完了したことを示します。学習ワイヤーを取り外してください。2.モーターが逆回転する場合は、学習ワイヤーを取り外し、再度差し込んでください。学習ワイヤーを抜く前に、モーターが正回転するのを待ってください。

NO.4

ホール線 この製品には、ホール線用の接続線が 5 本とコネクタが 1 つあります。

ホールに接続したときに震える感覚がある場合は、この製品がホールなしでも起動できることを示します。モーターのホール (センサー) が損傷している場合は、ホールを接続しないことをお勧めします。

NO.5

糸をねじります 本コントローラーのハンドル線（赤線がプラス極、黒線がマイナス極、緑線が信号線）と電動車両のハンドル線を適宜接続してください。

上記の 5 つの手順を完了すると、電気自動車は正常に動作できるようになります。

その他必要な機能はお客様ご自身でインストールしてください。

NO.6

細かい紫色の高レベルおよび低レベル ブレーキ コントローラーには、高レベル ブレーキ用の黄色の線と、低レベル ブレーキ用の黒と白の線の両方があります。高レベル制動と低イブ制動は制動電圧によって区別されます。ブレーキ電圧が 5V を超える場合、高レベルブレーキが使用されます。制動電圧が5V未満の場合。低レベルのブレーキを使用してください。高レベルでも低レベルでも制動力の低下に影響します。

NO.7

計器ライン 計器ケーブルは独立した細い緑色のワイヤで、ポインタ タイプの計器に適しています。 LCD機器の場合。不一致がある可能性があるため、慎重に選択してください。

NO.8

巡回ルート クルーズコントロールはオートクルーズコントロール（クルーズライン挿入で十分）とボタンクルーズコントローラ（ボタンが2つ出てきてクルーズラインに接続）に分かれます

NO.9

3 つの速度ラインに接続されています。 3 つの速度ラインは青、茶色、黒で、青と黒の短絡は高速を示し、茶色の短絡は低速を示し、電気自動車のデフォルトは中速です。

NO.10

盗難防止アラーム機能への接続 盗難防止機能ラインは、盗難防止電源と盗難防止信号の 2 組のワイヤで構成されます。このうち、盗難防止電源の赤と黒の線はバッテリーのプラス、マイナス極を表し、反信号の赤線はスイッチのロック線、黄色の線はホイール信号線、青線は盗難防止信号線を表します。

NO.11

リバース機能 リバース機能は閉回路であり、必要に応じて置き換えることができます。

NO.12

液晶計器
