ドライブボードフィット B156HTN01 B156HTN03 N156HGE B156HTN02 1920x1080 1920*1080 2 ミニ HDMI 40 ピン LVDS ラップトップディスプレイ画面キット DIY
購入する前に、次の指示をよくお読みください。
1. 画面の電源がオンになり、正常に表示されることを確認してください。画面が破損した場合、コントローラーボードでは破損した画面を修復したり駆動したりすることができないため、注文しないでください。デモビデオを参照して、画面を元のラップトップに接続してテストできます。または、スクリーン テスターを使用してテストします。

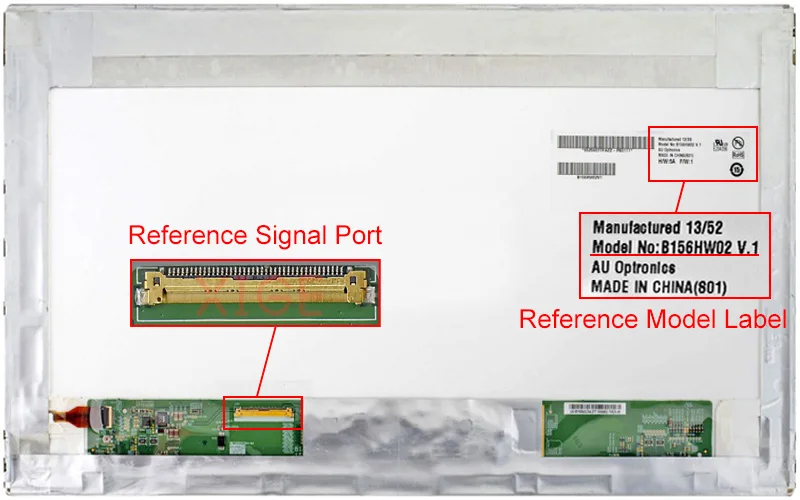

2、正しく使用するために、画面モデルに応じてドライバーファームウェアを無料でインストールします。したがって、画面とまったく同じモデル (モデルの末尾を含む) をリストから選択してください。お使いの画面モデルが当社の販売リストにない場合。確認に役立つよう、まずモデルのラベルと画面背面の信号ポートの写真をお送りください（不必要な紛争を避けるため、やみくもに注文しないでください）。以下の参考写真に示すように:

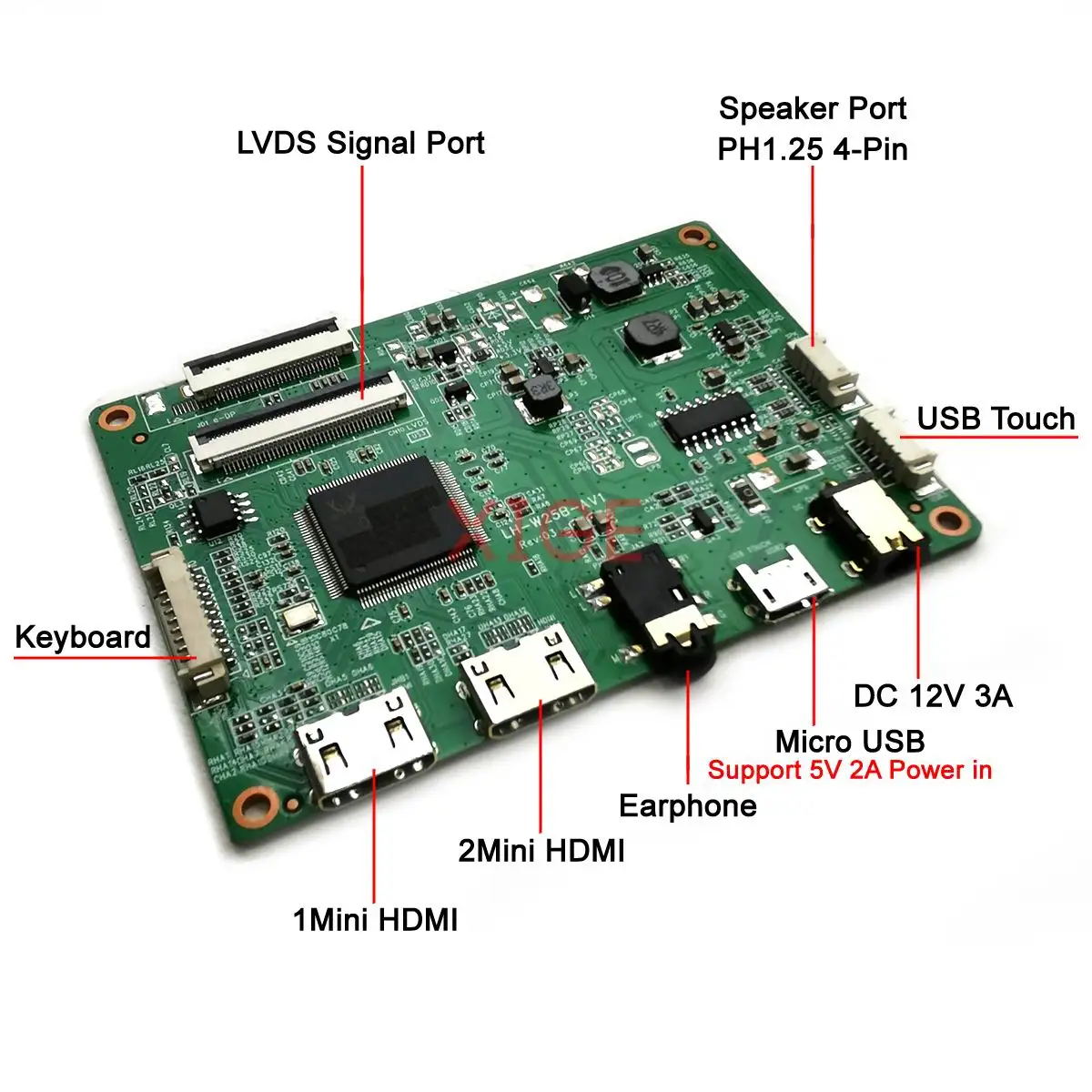

コントローラーボードの説明:
このコントローラー ボードは、LVDS 40 ピン (0.5 mm スペース) ラップトップ画面にのみ適しています。
入力電源: DC12V 3A または DC 5V 3A USB 携帯電話充電器 (micro USB 経由)
注意: 12 ボルトを超える電圧の電源アダプタは使用しないでください。制御基板が損傷します。
ビデオ/オーディオ入力: 2 Mini-HDMI
オーディオ出力：イヤホンジャック、PH1.25 4ピンスピーカーポート（スピーカーは別途購入する必要があります）
OSD言語：中国語、英語、スペイン語、フランス語、イタリア語、日本語、韓国語
正しい信号源が入力されていない場合。コントローラーボードは自動的にスタンバイモードに入ります。キーパッドのインジケーターライトが緑から赤に変わります。ボタンは反応せず、オンまたはオフのみ可能です。

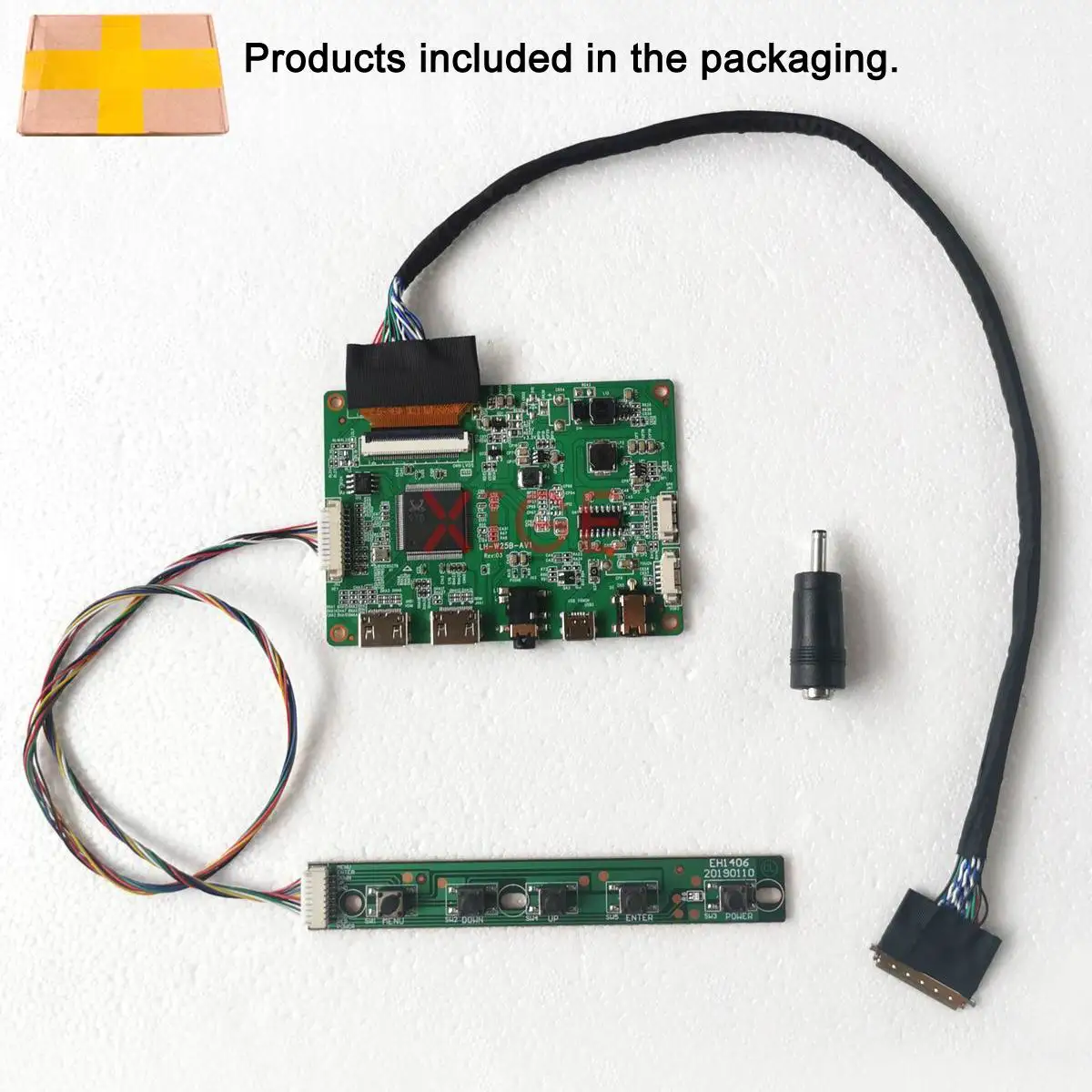

梱包リスト:
1 個の x コントローラボード
1 個の x LVDS 40 ピン信号ケーブル
1 個の x キーボードとケーブル

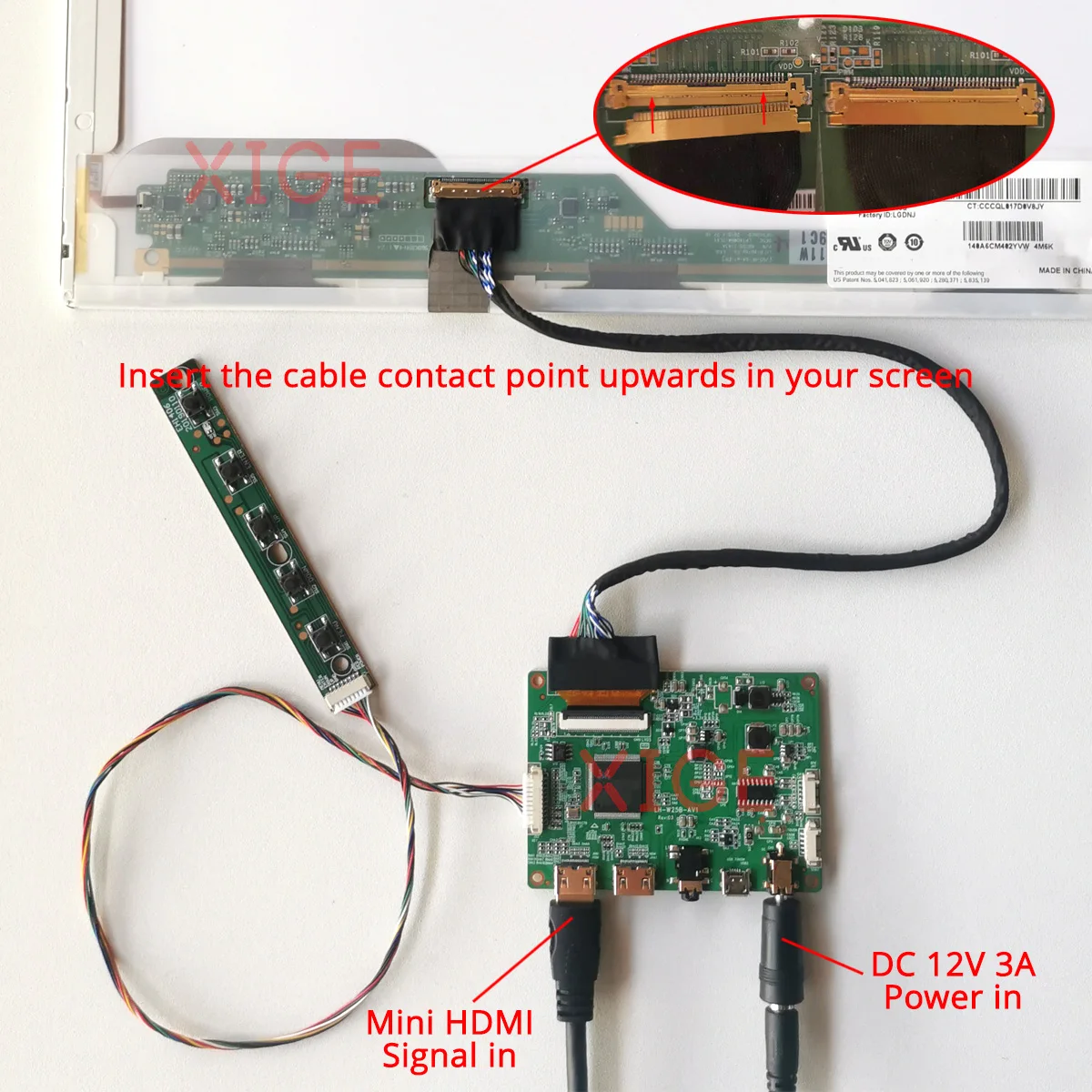

設置接続:
まず元のスクリーン ケーブルを取り外し、お送りしたスクリーン ケーブルを使用し、プラグの接点をスクリーン ポートに上向きに挿入してください。 （プラグの向きを間違えないように注意してください）
ミニ HDMI ケーブルを使用してコントローラー ボードを接続し、もう一方の端をラップトップに接続します。

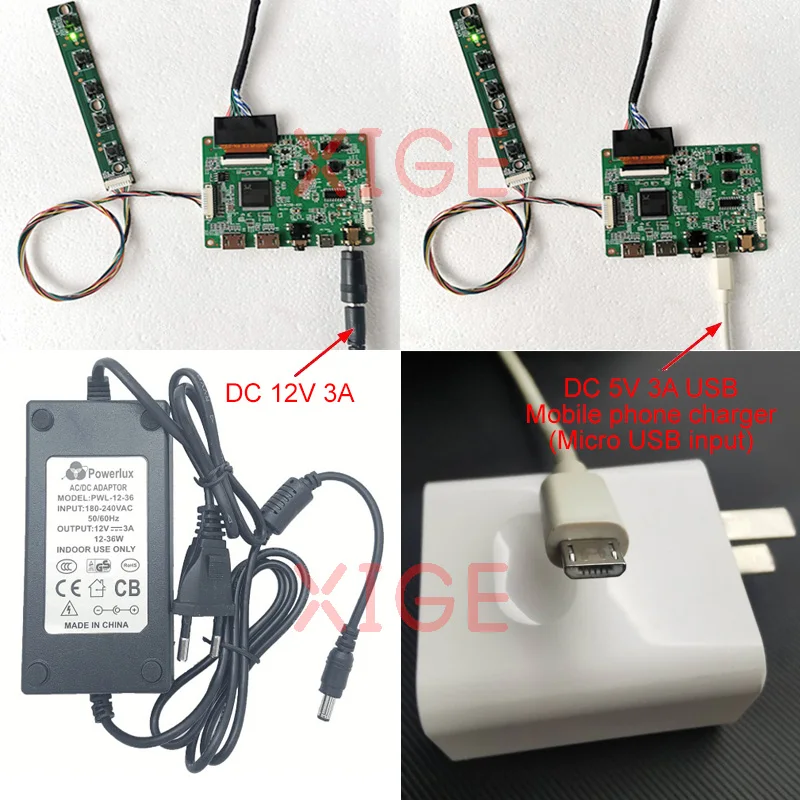

ミニ USB 経由で電力を供給するには、DC 12V 3A 標準電源アダプターまたは DC 5V 3A USB 電話充電器を使用します。
⚠ご注意ください: 12 ボルトを超える電圧の電源アダプターは使用しないでください。制御基板が損傷します。
電源を入れる前に、すべての接続が正しいことを確認し、短絡を避けるために絶縁措置を講じてください。

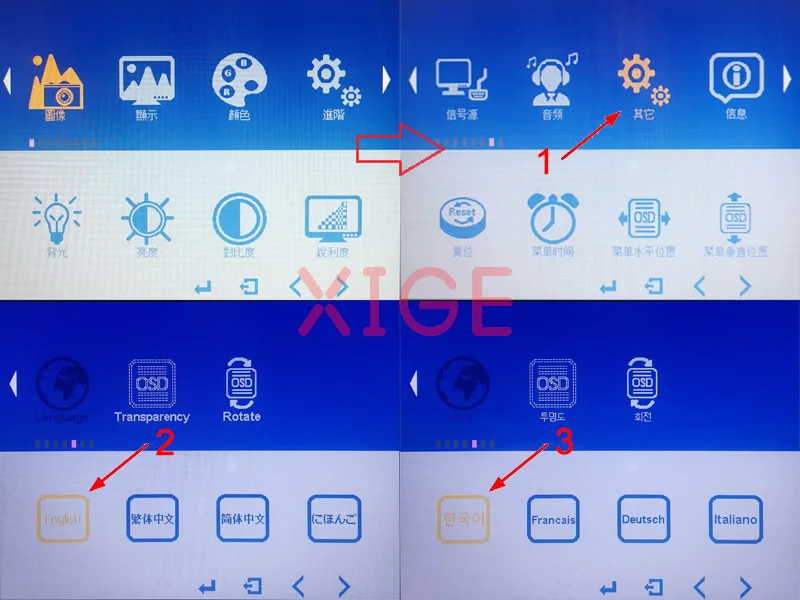

OSDメニューの言語設定については、下の写真を参照してください。操作インターフェースが異なる場合は、お問い合わせください。
操作中に問題が発生した場合。お気軽にお問い合わせください。それ
