LP173WD1 用 N173FGE CLAA173UA01A B173RW01 コントローラボードキット DIY USB AV VGA HDMI 1600*900 ラップトップディスプレイ 1600x900 LVDS-40 ピン

購入する前に、次の指示をよくお読みください。

1. 画面の電源がオンになり、正常に表示されることを確認してください。画面が破損した場合、コントローラーボードでは破損した画面を修復したり駆動したりすることができないため、注文しないでください。テストのために画面を元のモニターに接続できます。または、テストにはスクリーン テスターを使用します。

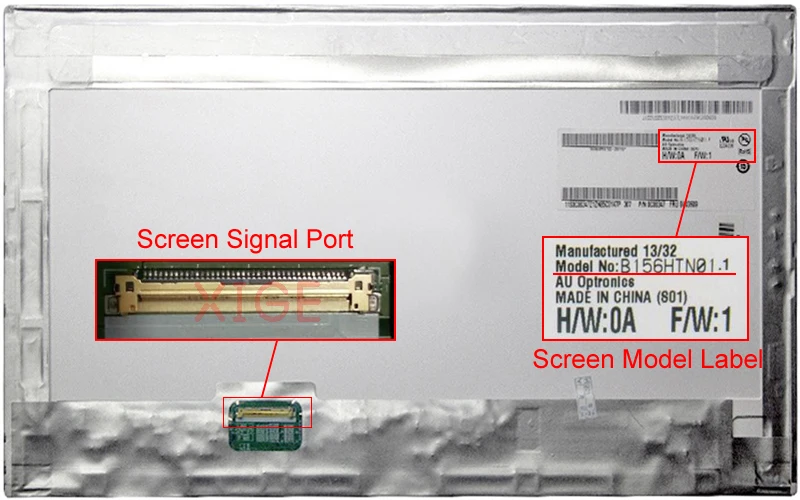

2、コントローラーボードが適切に機能できるように、画面パラメーターに基づいてドライバーファームウェアを無料でインストールします。したがって、画面とまったく同じモデル (モデルの末尾を含む) をリストから選択してください。お使いの画面モデルが当社の販売リストにない場合。確認に役立つよう、まずモデルのラベルと画面背面の信号ポートの写真をお送りください（不必要な紛争を避けるため、やみくもに注文しないでください）。以下の参考写真に示すように:

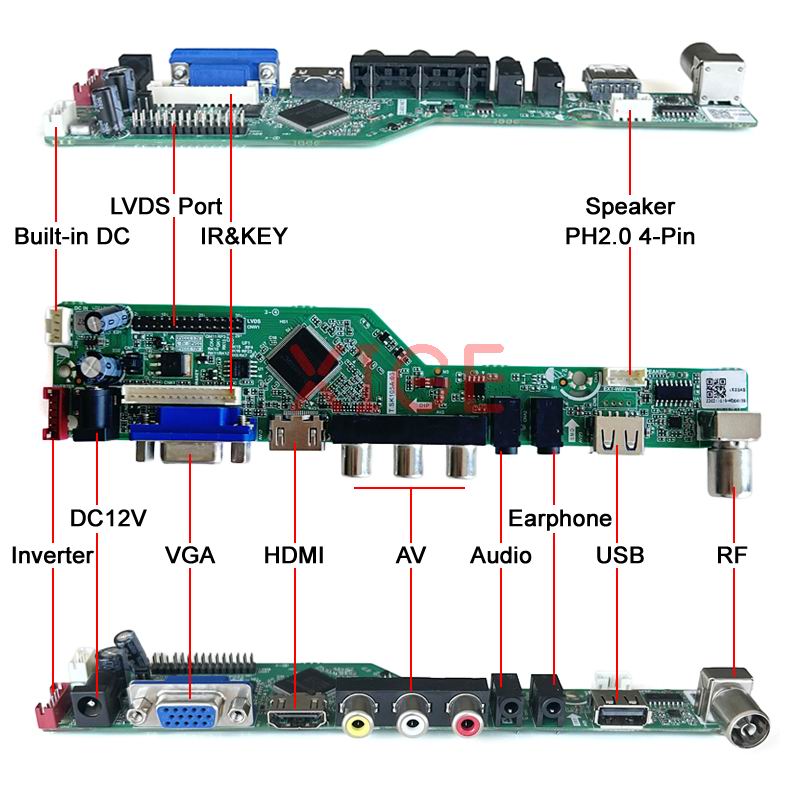

コントローラーボードの説明:

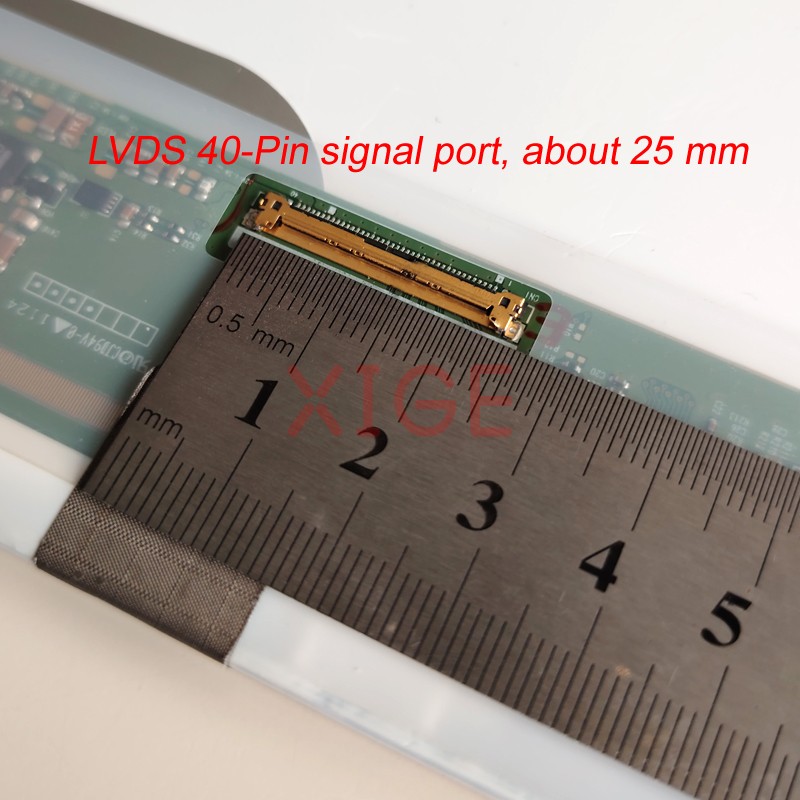

このコントローラ ボードは、LVDS 40 ピン ディスプレイ画面にのみ適しています。

コントローラーボード入力電源: DC 12V 3A (DC ポート: 2.5MM および 5.5MM 内側外側)

注意: 12 ボルトを超える電圧の電源アダプタは使用しないでください。制御基板が損傷します。

入力: HDMI 互換、VGA、オーディオ、USB

オーディオ出力：イヤホン、PH2.0 4ピンスピーカーポート（スピーカーを別途購入する必要があります）

USBポートはソフトウェアアップグレード、マルチメディア再生をサポートします

PAL および NTSC と互換性のある AV (TV アナログ信号のみがサポートされています。)

OSD言語：中国語、英語

基板サイズ: 188mm*43mm

正しい信号源入力が検出されなかった場合。コントローラーボードは自動的にスタンバイモードに入ります。キーパッドが応答できません。正しい信号源を接続してください。

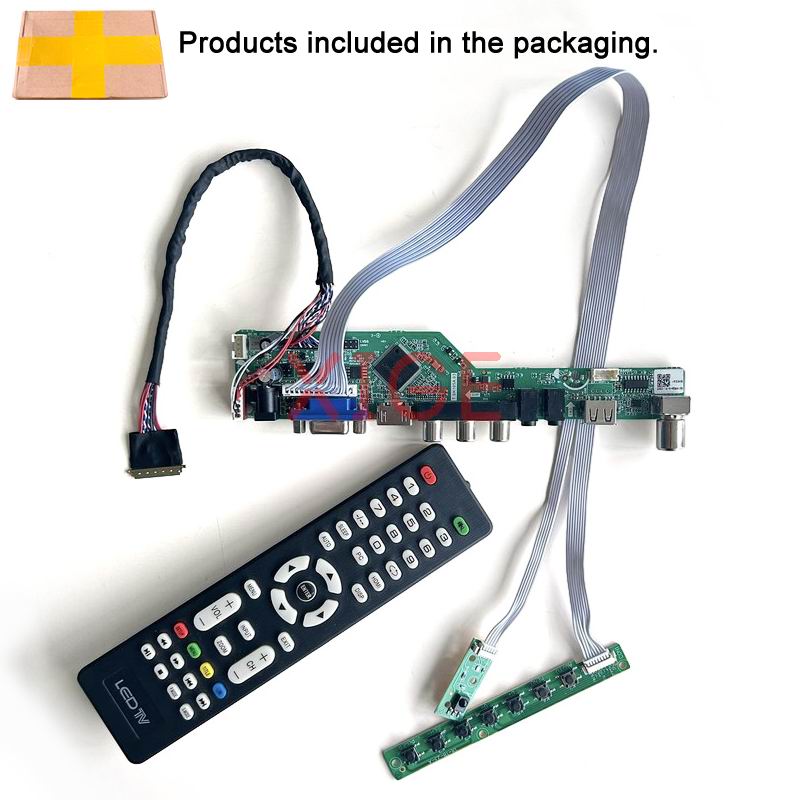

梱包リスト:

1 個の x コントローラマザーボード

1 個の x LVDS 40 ピン信号ケーブル

1 個 x IR およびキーボード (ケーブル付き)

1 個の x リモコン (電池は付属しません)

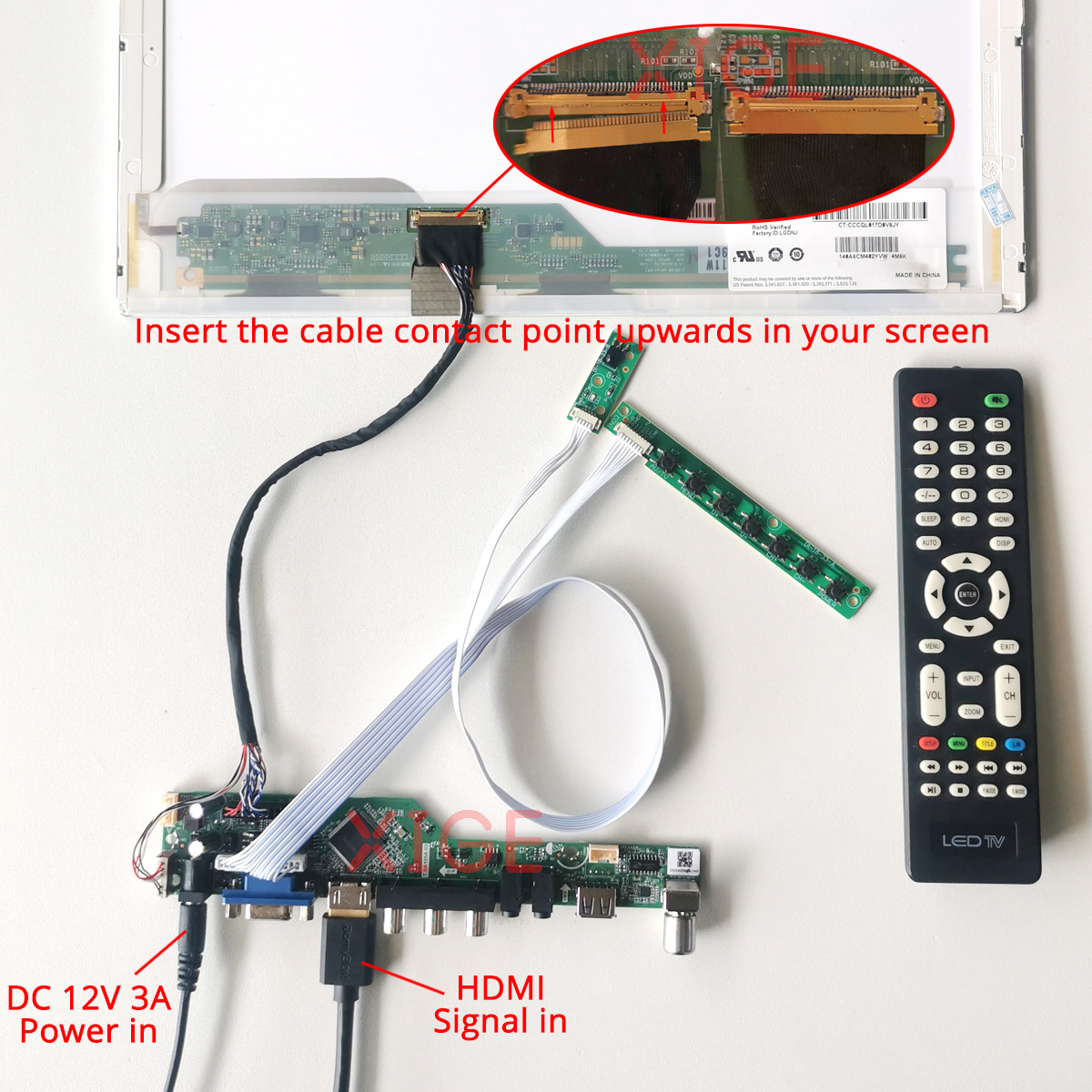

設置接続:

まず元のスクリーン ケーブルを取り外し、お送りしたスクリーン ケーブルを使用し、プラグの接点をスクリーン ポートに上向きに挿入してください。 （プラグの向きを間違えないように注意してください）

HDMI ケーブルを使用してコントローラー ボードを接続し、もう一方の端をラップトップに接続します。

電源を入力するには、DC 12V 3A (DC ポート: 2.5MM および 5.5MM 内側外側 -) 標準電源アダプターを使用します。

⚠ご注意ください: 12 ボルトを超える電圧の電源アダプターは使用しないでください。制御基板が損傷します。

電源を入れる前に、すべての接続が正しいことを確認し、短絡を避けるために絶縁措置を講じてください。

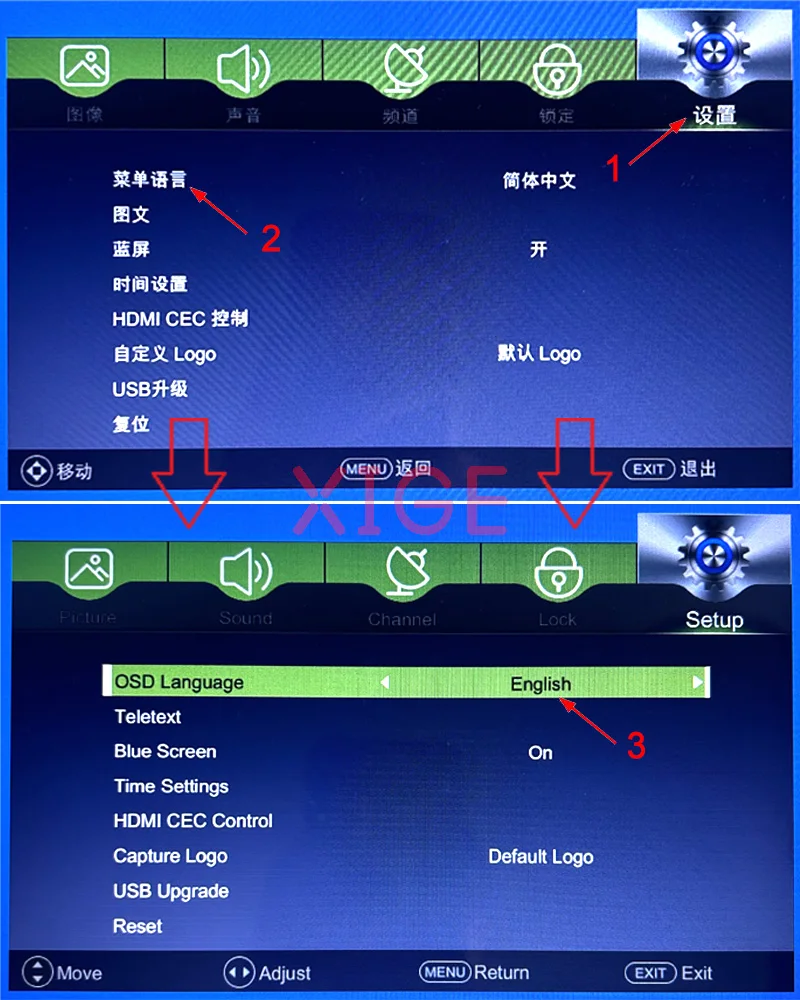

OSDメニューの言語設定については、下の写真を参照してください。 (OSDメニューが異なる場合はご連絡ください)

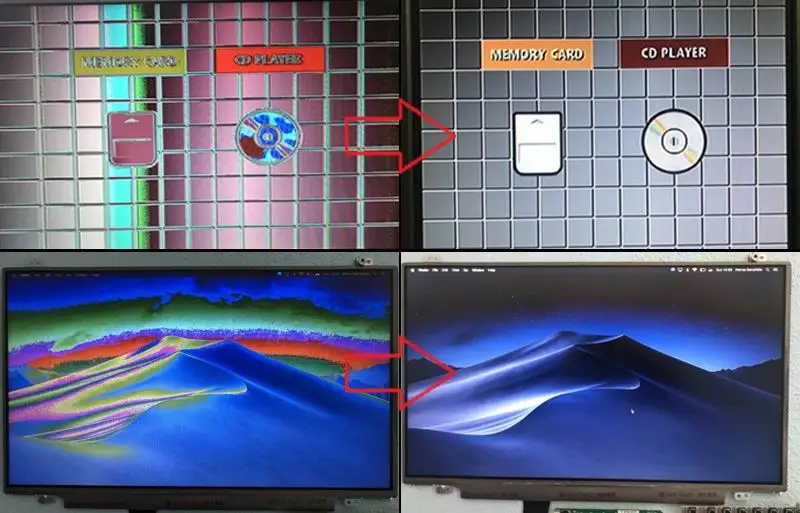

画面表示に異常が発生した場合は、まず弊社までご連絡ください。下の写真に示すように、これらはすべて調整可能です。前もって感謝します。
