STM32 FOC DC ブラシレスモーター制御ドライバーボード、ホール絶縁取得ボード BLDC DC12-40V /10A/3000RPM PWM

STM32 FOC DC ブラシレス モーター制御ボード電流および電圧分離取得ボード BLDC ブラシレス モーター ドライバー (ホール付き)

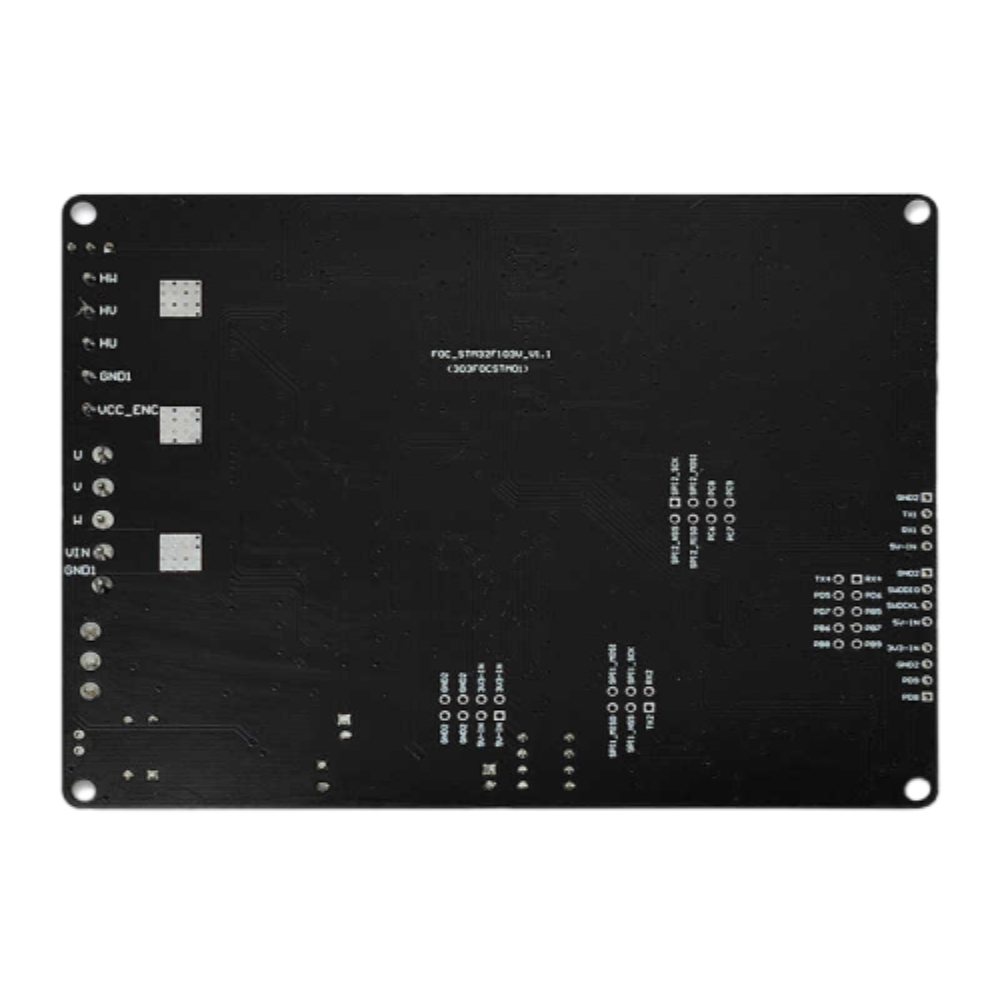

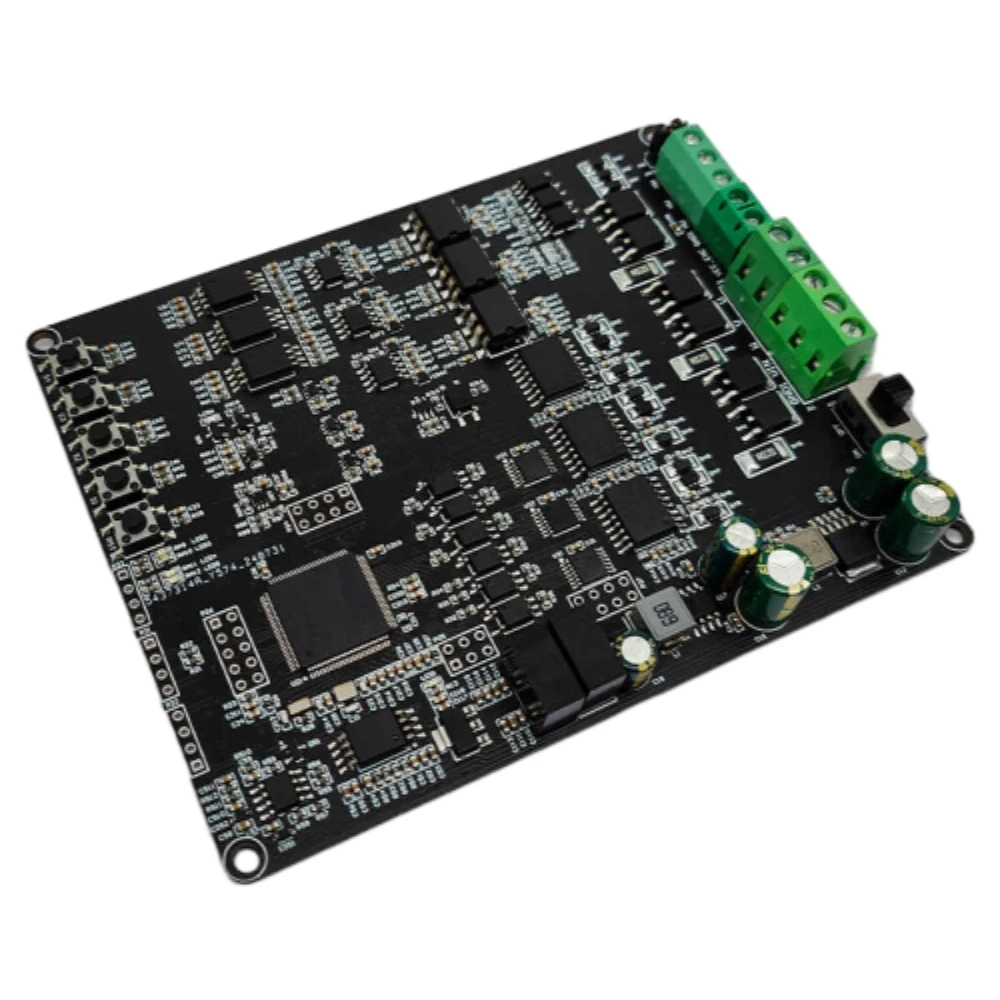

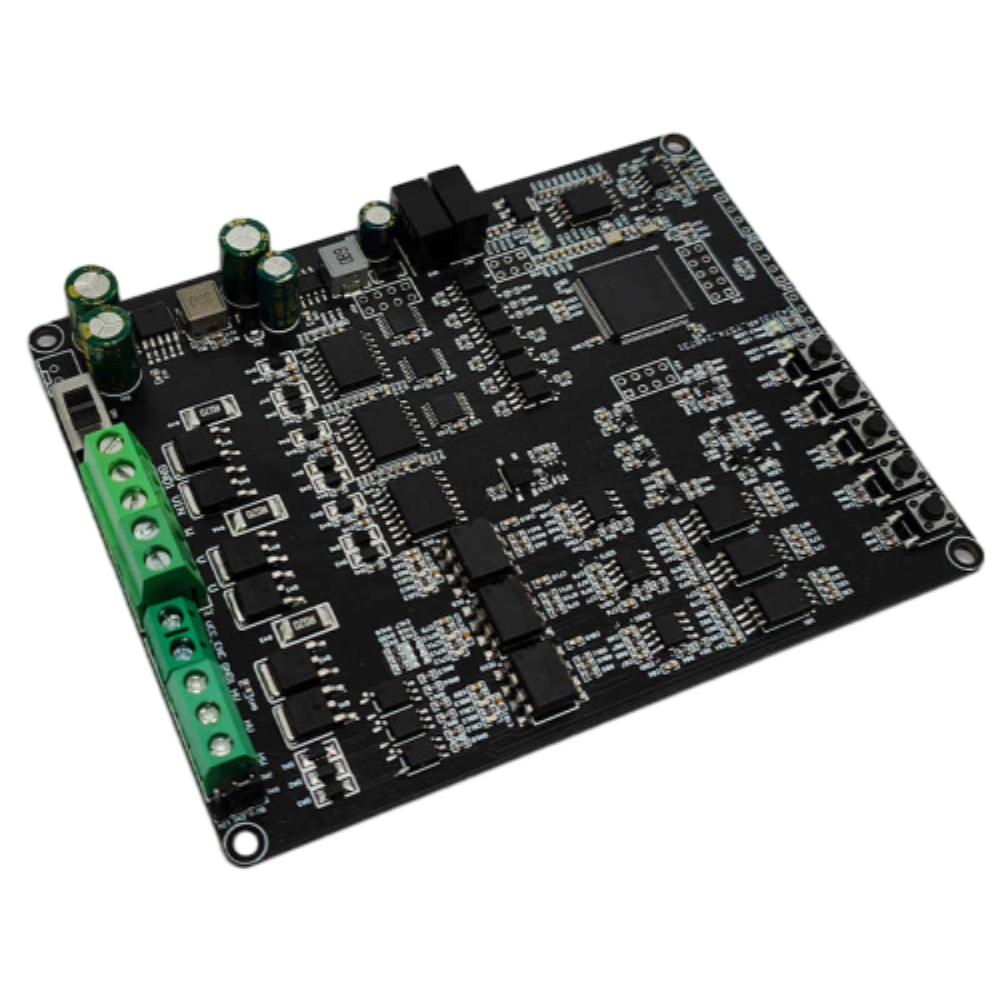

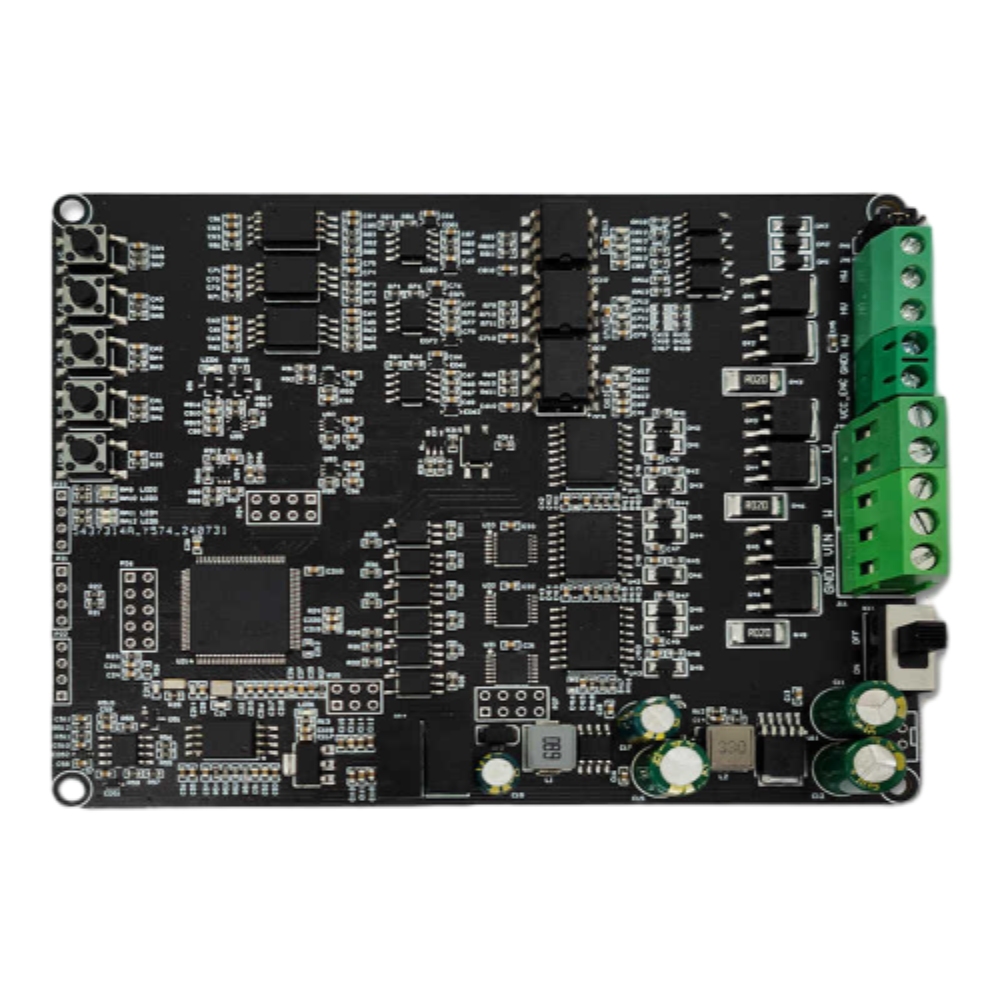

STM32 FOC ブラシレス モータ コントロール ドライバは、メイン制御 MCU として STM32F103VET6 を使用し、PWM 信号絶縁ドライブ、上部および下部チューブの短絡に対する保護機能を備えたロジック チップ、3 ウェイ ディスクリート ハイサイドおよびローサイド ゲート ドライバ IR2110 および 6 個の NMOS チューブを採用して BLDC 駆動回路を形成し、ホール エンコーダ絶縁回路とハードウェア過電流保護回路を備えて迅速に応答します。ホール センサー BLDC ブラシレス モーターを 3000RPM 10A 以内で制御し、スムーズかつ正確に動作させることができます。また、バス電圧絶縁検出、NTC 熱保護検出、三相逆起電力絶縁検出、三相電流絶縁検出回路を予約して二次開発を容易にすることができます。

仕様:

STM32F103VET6 Arm 32ビット Cortex-M3 CPUを採用

3ウェイIR2110STRPBFゲートドライバ、PWM絶縁回路、上下チューブの短絡防止ロジック回路、および6本のNMOSチューブを採用してBLDC駆動部を形成

ホール エンコーダ付き 3000RPM ブラシレス モーターをデフォルトでサポート

最大負荷電流のデフォルトのサポート: 10A。10A を超えると、ハードウェア短絡保護が自動的にトリガーされます。

電源電圧：DC12-40V

オンボード 5V および 3.3V 絶縁電源出力

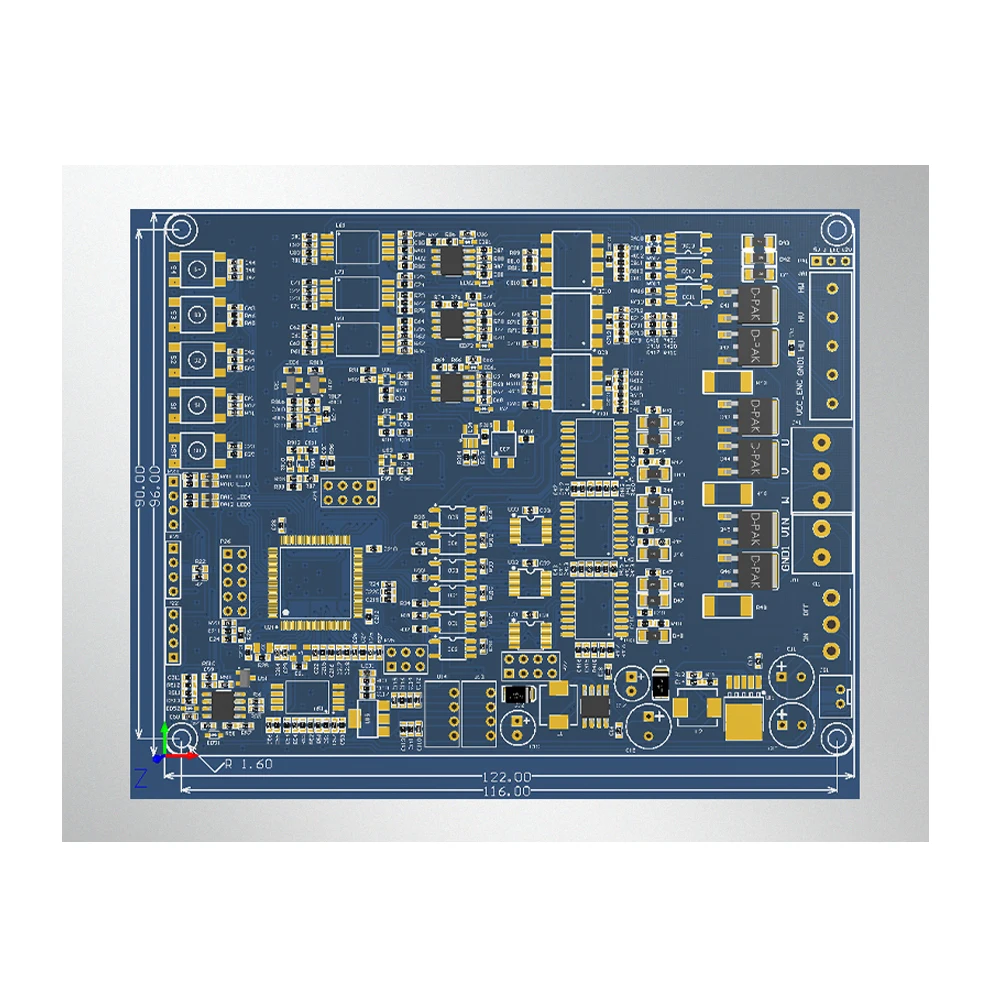

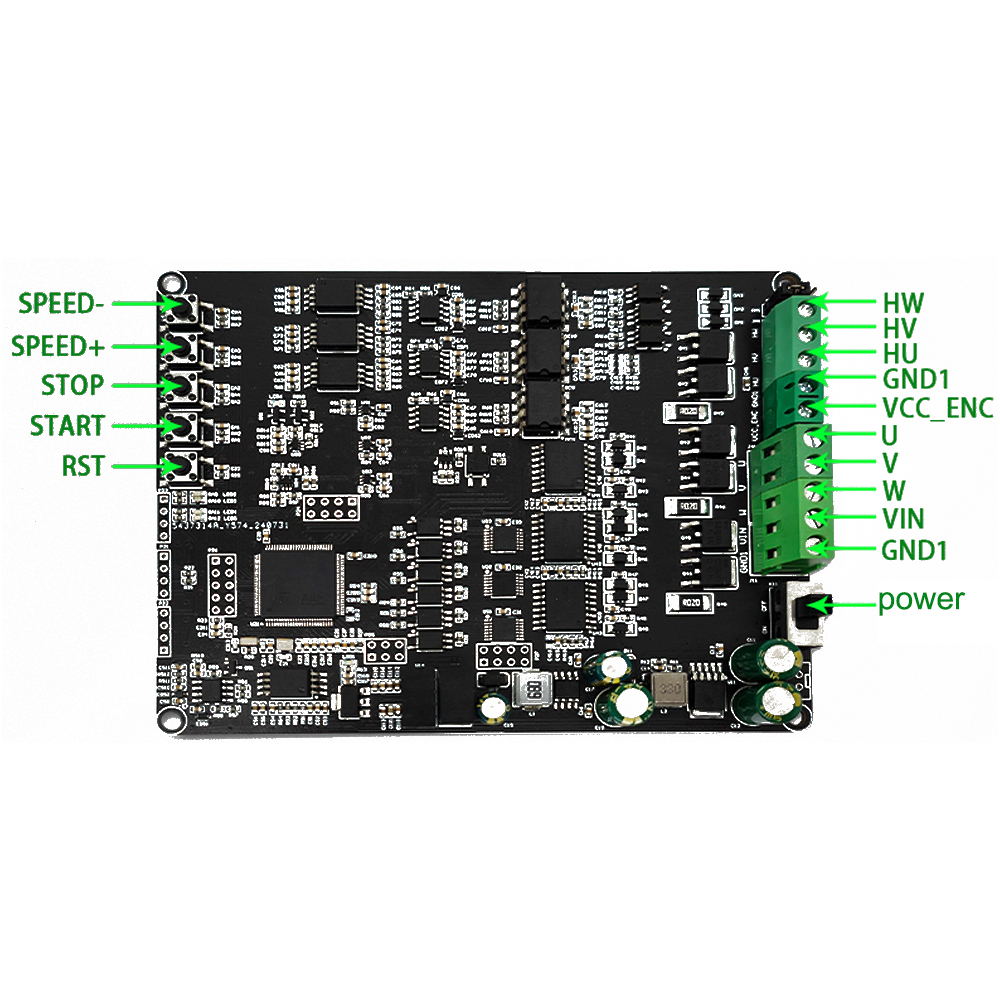

オンボード 1 つの RST リセット ボタンと 4 つのプログラム可能な機能ボタン

オンボード 電源 LED 1 個 ハードウェア短絡保護 LED 1 個 プログラム可能な LED 4 個

予備電源電圧絶縁検出回路とNTC過熱保護回路

予備三相逆起電力絶縁検出回路

予備三相電流絶縁検出回路

予約済みの SWD プログラム書き込みポート

予約済みの UART、SPI、およびその他の GPIO リードアウト インターフェイス

注記:

1.光と画面の違いにより、商品は

2.手動測定のため、1mm〜1cmの誤差はご了承ください。

パッケージは以下を含みます：

1xブラシレスモーター制御ボード
