7.3インチ Full color e-Paper Display

低消費電力、広い視野角、電気を使わない紙のような効果

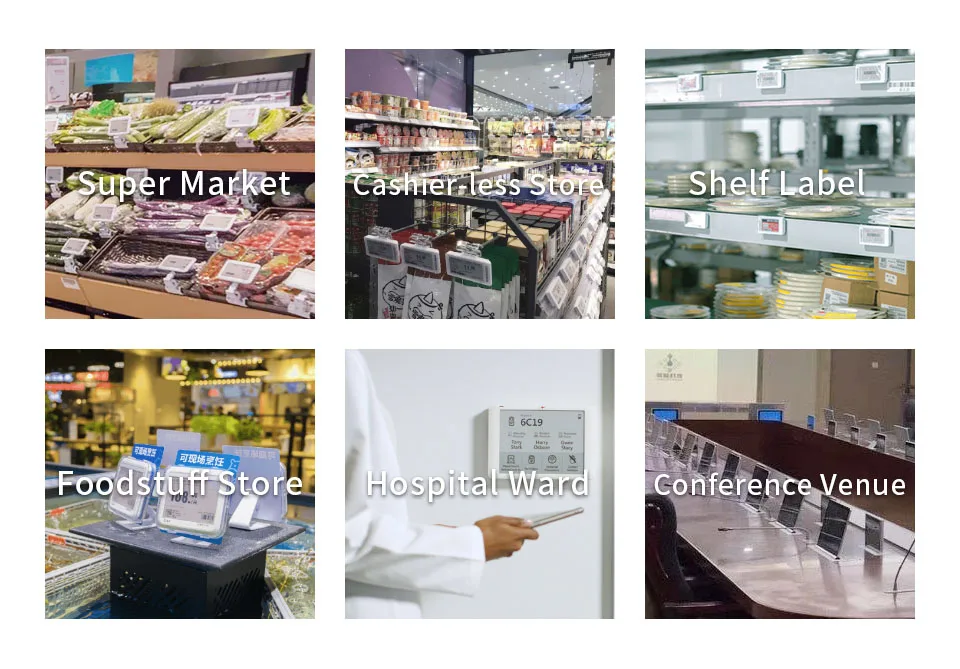

値札、棚ラベル、工業用器具などに最適です。

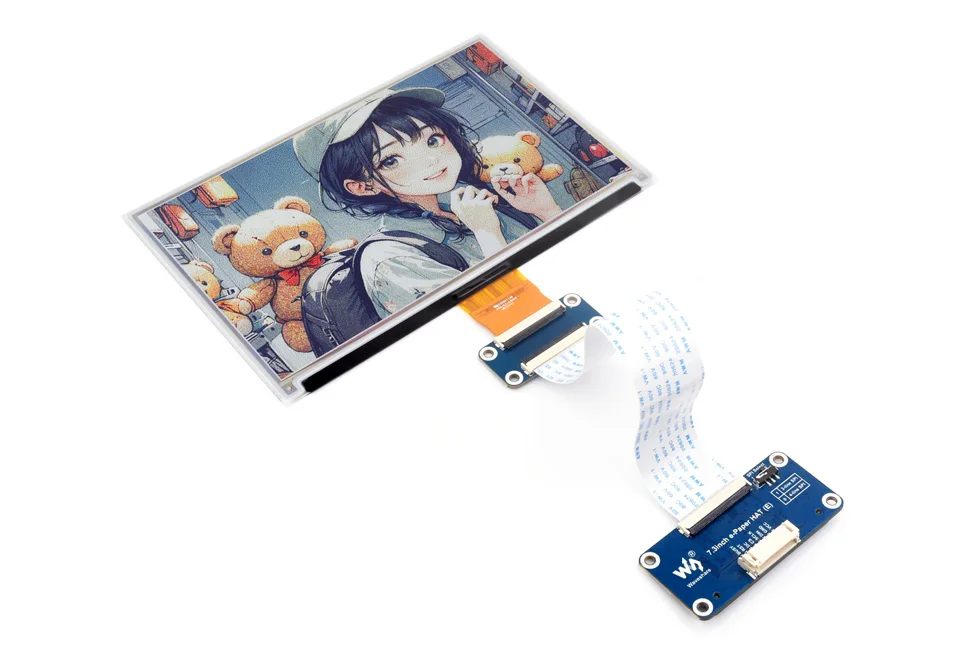

7.3inch E Ink Spectra 6 (E6) Full color E-Paper Display Module, front view

注: 電子ペーパードライバー HAT とアクセサリはオプションです。詳細な部品リストについては、パッケージ内容を参照してください。

サイズ7.3
解決800
視野角>170°
表示色E6 フルカラー
グレースケール2

コミュニケーションSPI
表示パネル電子ペーパー
経験紙のような
環境周囲光が必要です
表示タイプ受動的反射

バージョンオプション

7.3インチ電子ペーパー(E)
生のディスプレイ、ドライバーボードなし

7.3インチ電子ペーパーHAT(E)
電子ペーパードライバーHAT搭載

特徴の概要

高コントラストと高彩度を特徴とするE Ink Spectra 6 (E6) テクノロジーを採用
バックライトなし、電源が切れても最後のコンテンツを長時間表示し続ける
超低消費電力、基本的に電力はリフレッシュのみに必要です
開発リソースとマニュアルが付属 (ドライバーボード回路図、Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32 の例)
電子ペーパードライバー HAT のオプション:
- 標準の Raspberry Pi 40PIN GPIO 拡張ヘッダーを備え、Raspberry Pi シリーズボード/Jetson Nano/RDK X3 をサポートします。
- Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32などのコントローラーボードに接続するためのSPIインターフェースの調整。
- オンボード電圧変換器、3.3V / 5V MCU と互換性あり

仕様

動作電圧	生のディスプレイ: 3.3V	表示色	E6フルカラー (E Ink スペクトラ 6)
動作電圧	電子ペーパードライバーHAT：3.3V/5V	表示色	E6フルカラー (E Ink スペクトラ 6)
インタフェース	3線式SPI、4線式SPI	グレースケール	2

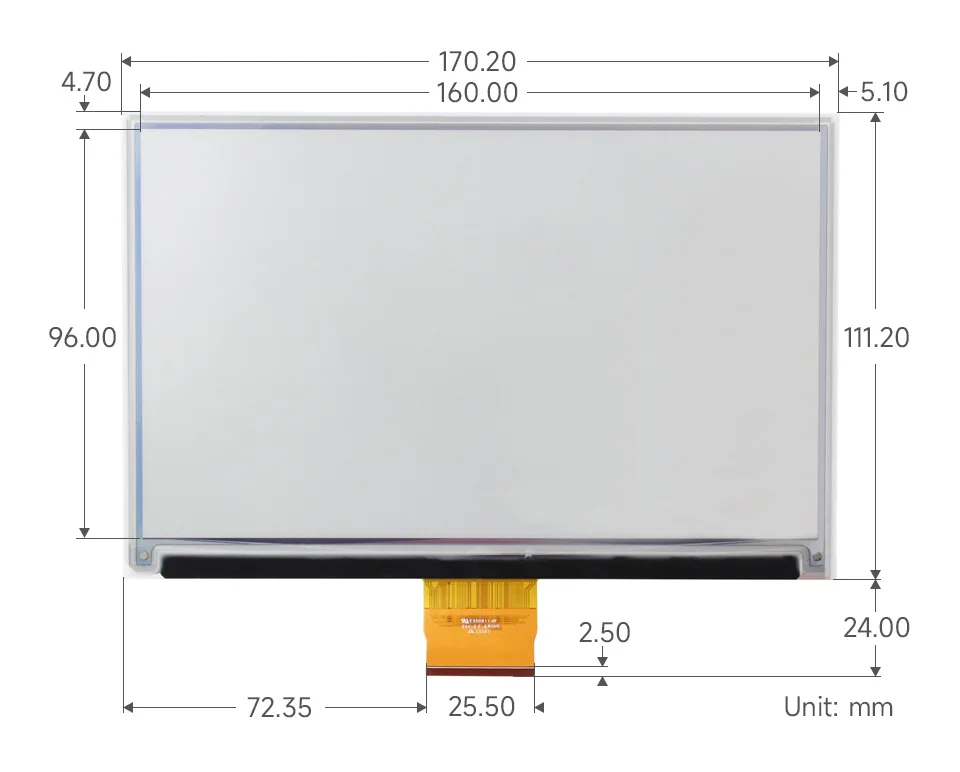

表示寸法	170.20	完全なリフレッシュ時間	12秒
表示エリア	160	リフレッシュパワー	<70mW(typ.)
ドットピッチ	0.2	スタンバイ電流	<0.01uA (almost none)
解決	800	視野角	>170°

E Ink Spectra 6 テクノロジー

E インクスペクトラ 6 is a newly launched full color e-paper technology that brings fresh vitality to the e-paper industry with excellent color performance, high resolution and high contrast.
赤、黄、青を原色として採用し、電子ペーパーのカラー表示の可能性を広げ、高コントラストと高彩度で画像をより鮮明にし、色を明るくします。

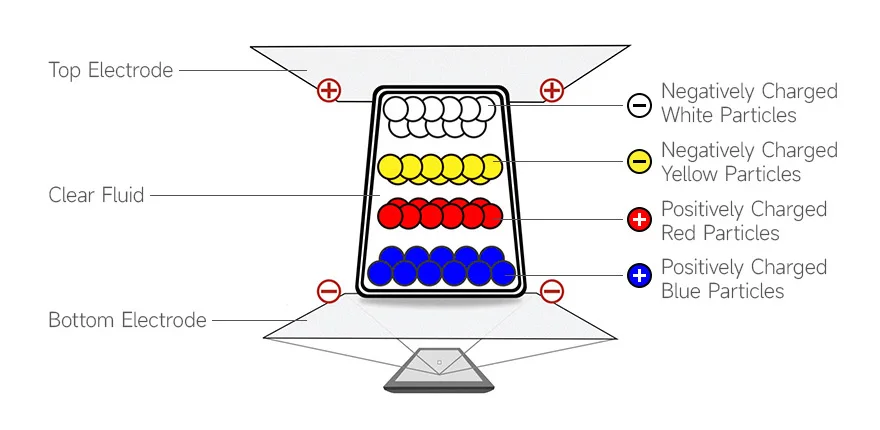

E Ink Spectra 6 technology introduction 1

スペクトルディスプレイは、透明な液体の中に 4 つの異なる色の粒子を浮遊させる何百万ものマイクロカップで構成されています。

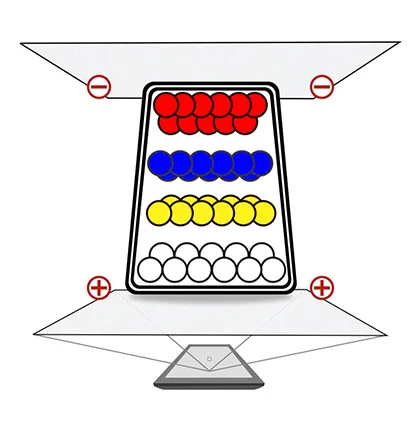

E Ink Spectra 6 technology introduction 2

マイナスの電荷を与えると赤い粒子が上に上がり、見えるようになります。

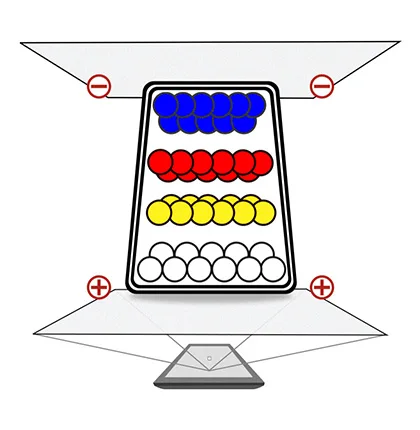

E Ink Spectra 6 technology introduction 3

分割電荷により青い粒子が上部に持ち上げられ、見えるようになります。

より高度なパフォーマンス

解像度は最大 200ppi で、より広い動作温度範囲とより速い画面更新時間を備えています。また、エネルギー効率と炭素削減に関する ESG トレンドに沿って、より省電力化されています。

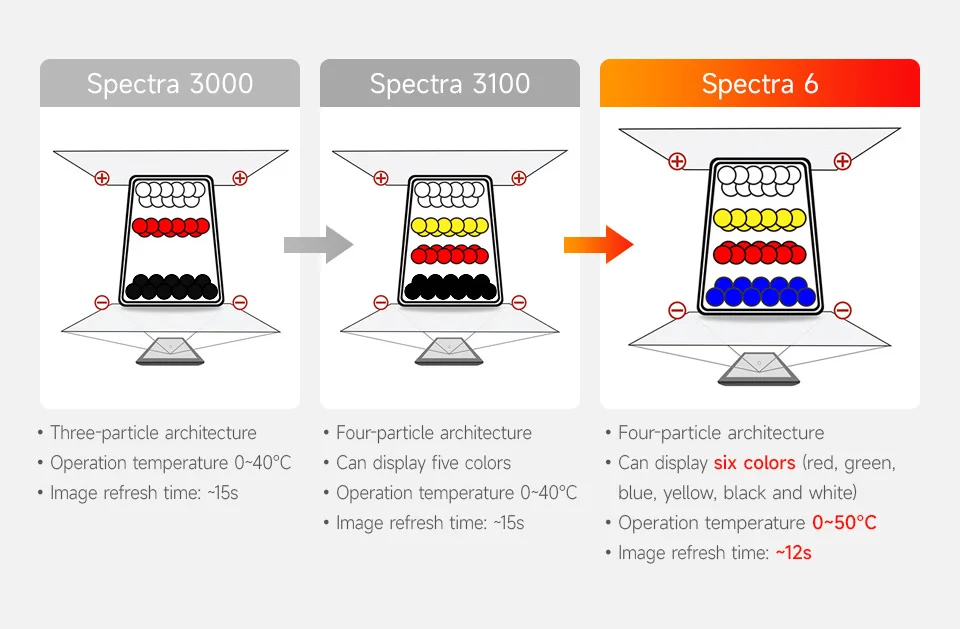

Comparison of e-Paper display technologies

革新的なマイクロカップフルカラーテクノロジープラットフォーム

青色の荷電粒子を使用して 6 原色を生成し、ディザリング技術を使用して鮮やかで飽和したフルカラー画像を作成します。

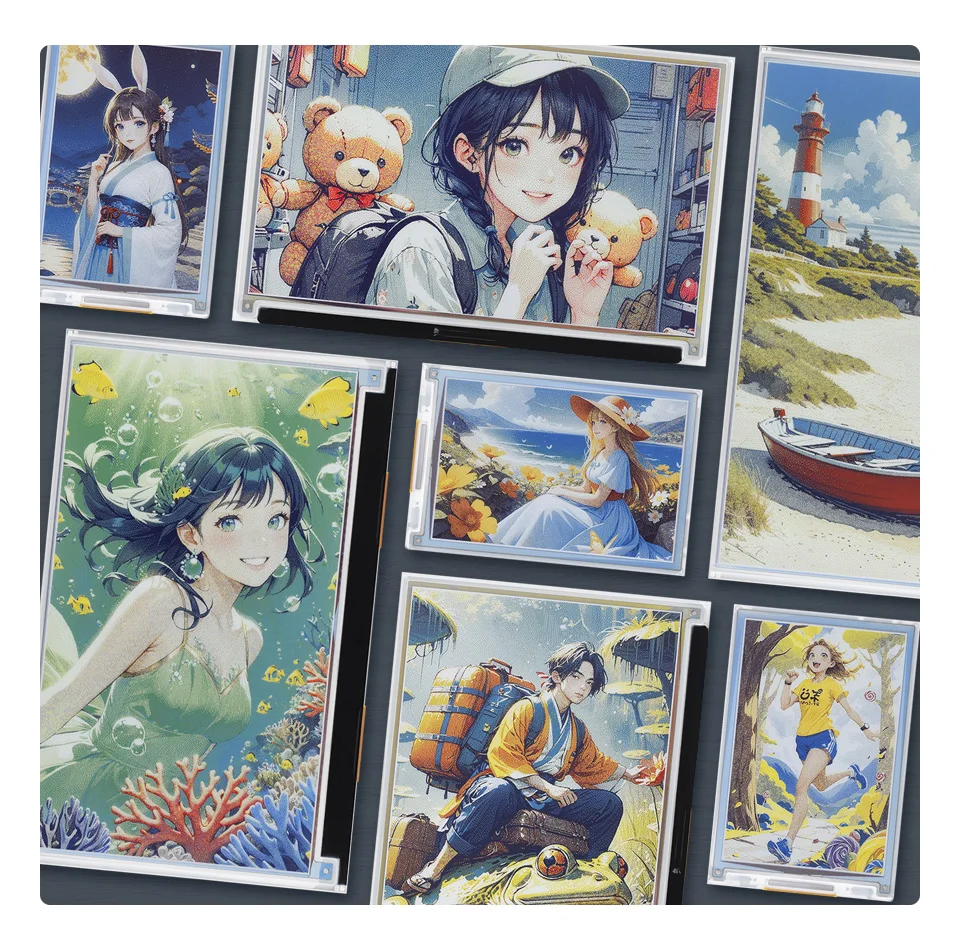

7.3inch E Ink Spectra 6 (E6) Full-color E-Paper Display, supports full-color image display

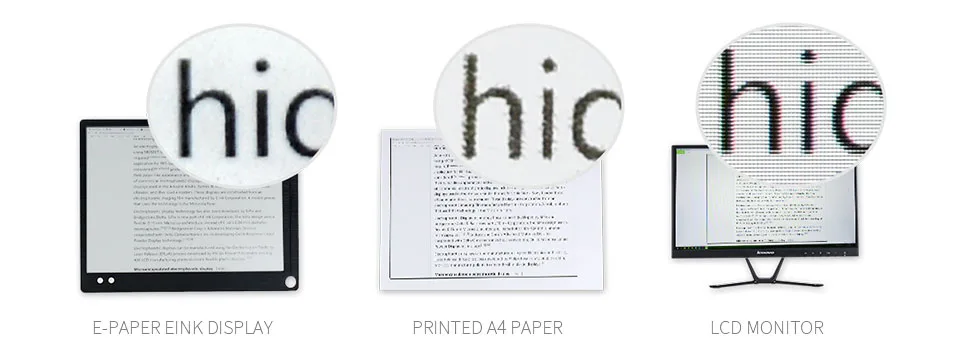

EINKの利点

電子ペーパーディスプレイは、表示にマイクロカプセル電気泳動技術を利用しています。その原理は、電界が印加されると、透明な液体に浮遊した荷電粒子がマイクロカプセルの側面に移動し、従来の印刷紙と同様に、周囲光を反射することによってマイクロカプセルが見えるようになるということです。
電子ペーパーディスプレイは、ランプの光や自然光の下で画像やテキストを鮮明に表示し、バックライトを必要とせず、最大約 180 の機能を備えています。

電子ペーパードライバーHATのオプション

標準 Raspberry Pi 40PIN GPIO ヘッダー、Raspberry Pi シリーズボード/Jetson Nano/RDK X3 と互換性あり

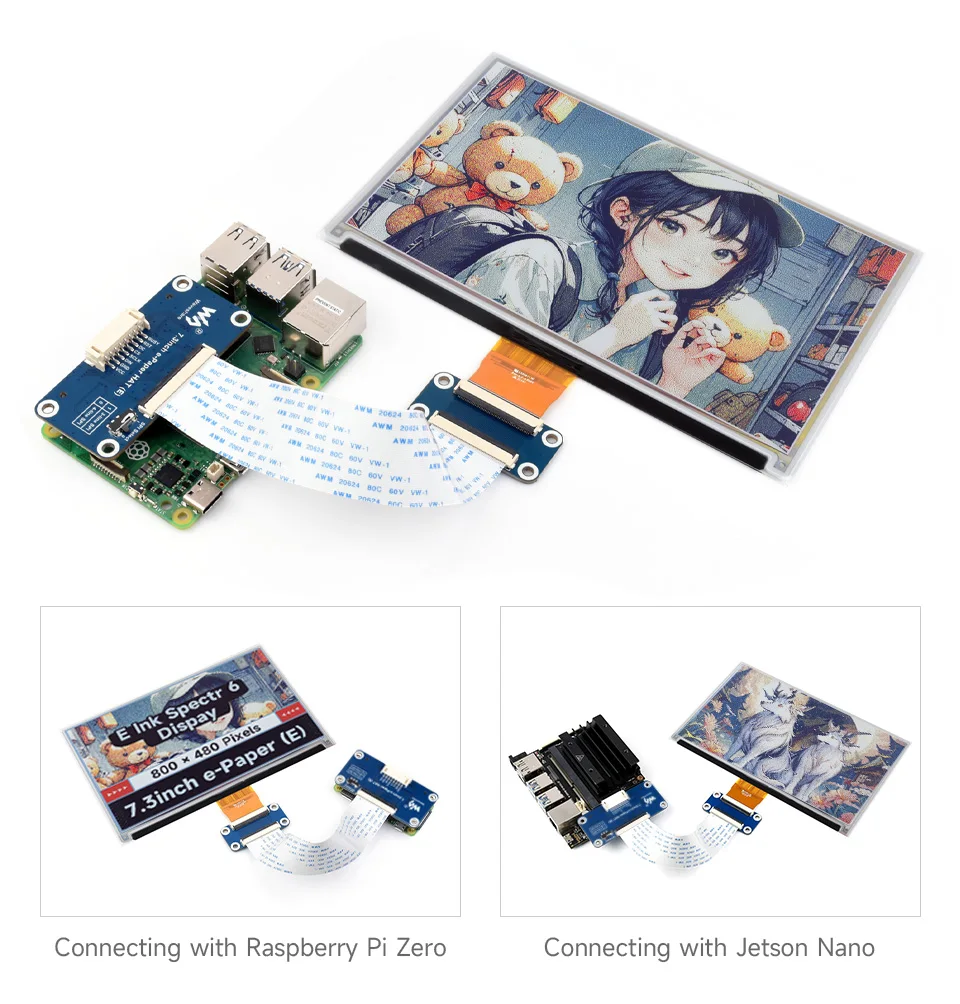

7.3inch E Ink Spectra 6 (E6) Full color E-Paper Display Module, connecting with Raspberry Pi boards and Jetson Nano

* 参考のみとして、上記のコントローラーボードは含まれません。

オンボードSPI制御インターフェース

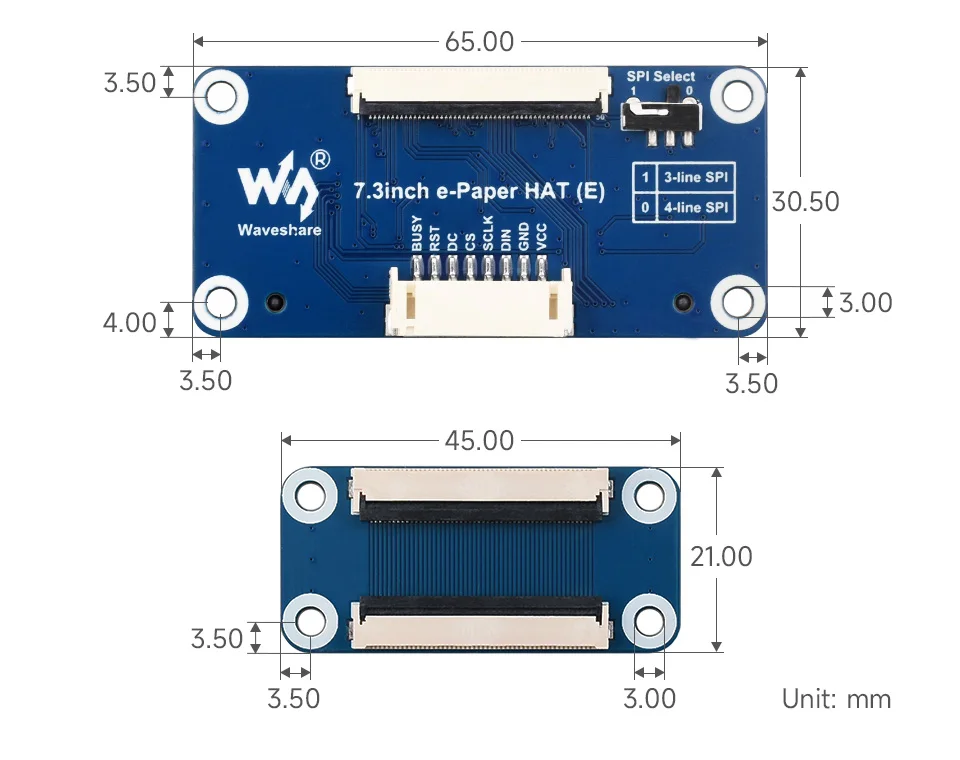

電子ペーパードライバーHATについて

Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32などのコントローラーボードで使用

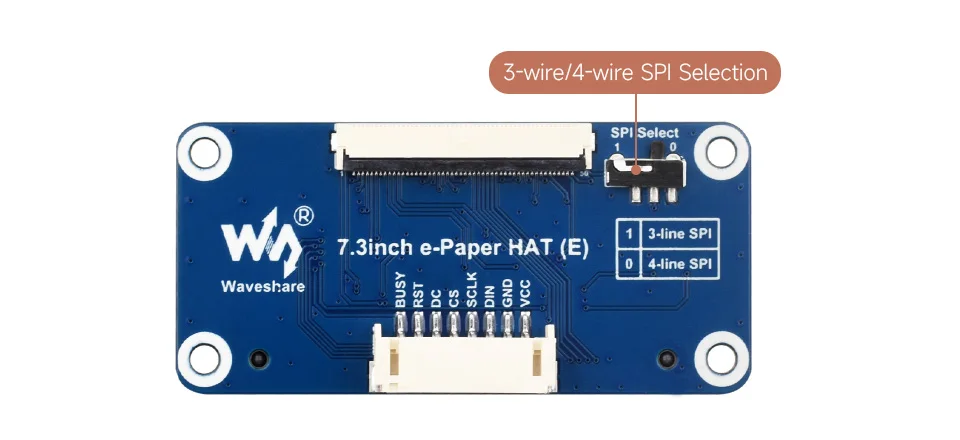

e-Paper Driver HAT front view, interface introduction

VCC	3.3V/5V
GND	地面
から	SPI MOSI ピン
CLK	SPI SCKピン
CS	SPI チップ選択、ローアクティブ
直流	データ / コマンド選択 (データの場合は High、コマンドの場合は Low)
RST	外部リセット、ローアクティブ
忙しい	ビジーステータス出力
